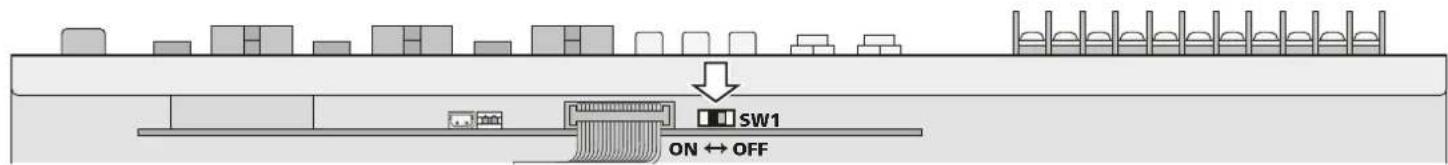

SW1 ON ↔ OFF

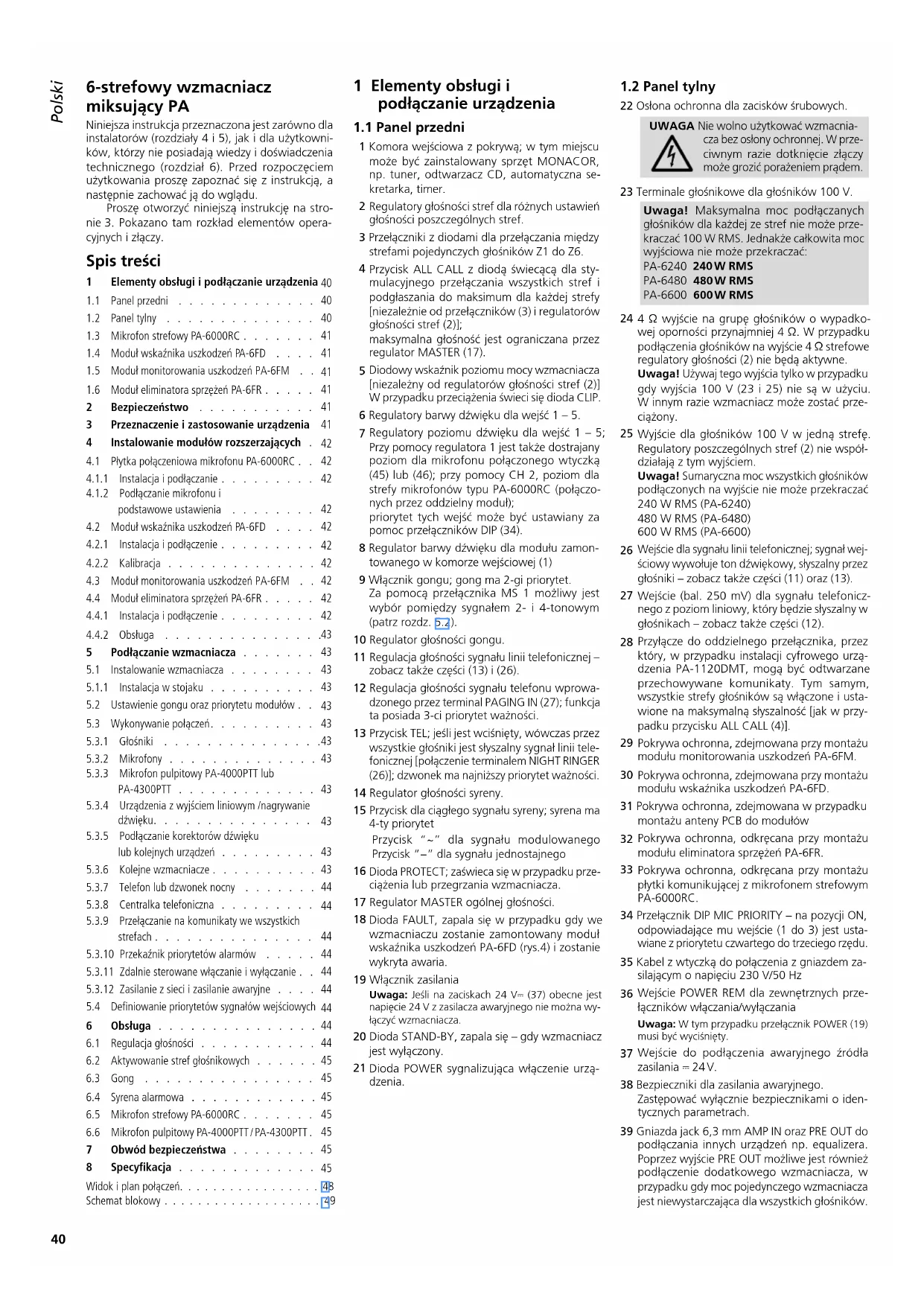

6-strefowy wzmacniacz miksujący PA

Niniejsza instrukcja przeznaczona jest zarówno dla instalatorów (rozdziały 4 i 5), jak i dla użytkowników, którzy nie posiadają wiedzy i doświadczenia technicznego (rozdział 6). Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.

Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

Spis treści

1 Elementy obsługi i podłączanie urządzenia 40

1.1 Panel przedni 40

1.2 Panel tylny 40

1.3 Mikrofon strefowy PA-6000RC ..... 41

1.4 Moduł wskaźnika uszkodzeń PA-6FD ..... 41

1.5 Moduł monitorowania uszkodzeń PA-6FM . . 41

1.6 Moduł eliminatora sprzężeń PA-6FR ..... 41

2 Bezpieczeństwo 41

3 Przeznaczenie i zastosowanie urządzenia 41

4 Instalowanie modułów rozszerzających . 42

4.1 Płytka połączeniowa mikrofonu PA-6000RC . . 42

4.1.1 Instalacja i podłączanie ..... 42

4.1.2 Podłączanie mikrofonu i podstawowe ustawienia 42

4.2 Moduł wskaźnika uszkodzeń PA-6FD ..... 42

4.2.1 Instalacja i podłączenie ..... 42

4.2.2 Kalibracja 42

4.3 Moduł monitorowania uszkodzeń PA-6FM . . 42

4.4 Moduł eliminatora spreżeń PA-6FR ..... 42

4.4.1 Instalacja i podłączenie ..... 42

5 Podłączanie wzmacniacza 43

5.1 Instalowanie wzmacniacza ..... 43

5.1.1 Instalacja w stojaku 43

5.2 Ustawienie gongu oraz priorytetu modułów . . 43

5.3 Wykonywanie połączeń. 43

5.3.1 Głośniki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

5.3.2 Mikrofony 43

5.3.3 Mikrofon pulpitowy PA-4000PTT lub PA-4300PTT 43

5.3.4 Urządzenia z wyjściem liniowym /nagrywanie dźwięku. 43

5.3.5 Podłączanie korektorów dźwięku lub kolejnych urządzeń ..... 43

5.3.6 Kolejne wzmacniacze ..... 43

5.3.7 Telefon lub dzwonek nocny ..... 44

5.3.8 Centralka telefoniczna ..... 44

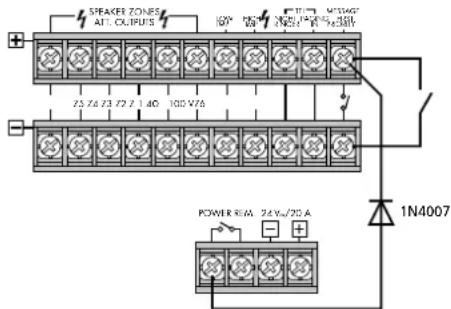

5.3.9 Przełączanie na komunikaty we wszystkich strefach 44

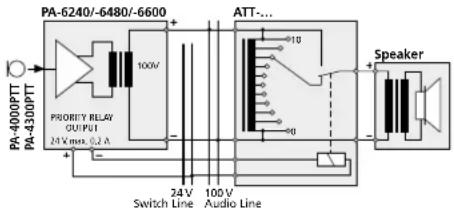

5.3.10 Przekaźnik priorytetów alarmów ..... 44

5.3.11 Zdalnie sterowane włączanie i wyłączanie . . 44

5.3.12 Zasilanie z sieci i zasilanie awaryjne ..... 44

5.4 Definiowanie priorytetów sygnałów wejściowych 44

6 Obstuga 44

6.1 Regulacja głośności ..... 44

6.2 Aktywowanie stref głośnikowych ..... 45

6.3 Gong 45

6.4 Syrena alarmowa 45

6.5 Mikrofon strefowy PA-6000RC ..... 45

6.6 Mikrofon pulpitowy PA-4000PTT/PA-4300PTT. 45

7 Obwód bezpieczeństwa ..... 45

8 Specyfikacja 45

Widok i plan połączeń. 48

Schemat blokowy 49

1 Elementy obsługi i podłączanie urządzenia

1.1 Panel przedni

1 Komora wejściowa z pokrywą; w tym miejscu może być zainstalowany sprzęt MONACOR, np. tuner, odtwarzacz CD, automatyczna sekretarka, timer.

2 Regulatory głośności stref dla różnych ustawień głośności poszczególnych stref.

3 Przełączniki z diodami dla przełączania między strefami pojedynczych głośników Z1 do Z6.

4 Przycisk ALL CALL z diodą świecącą dla stymulacyjnego przełączania wszystkich stref i podgłaszania do maksimum dla każdej strefy [niezależnie od przełączników (3) i regulatorów głośności stref (2)]; maksymalna głośność jest ograniczana przez regulator MASTER (17).

5 Diodowy wskaźnik poziomu mocy wzmacniacza [niezależny od regulatorów głośności stref (2)] W przypadku przeciążenia świeci się dioda CLIP.

6 Regulatory barwy dźwięku dla wejść 1 – 5.

7 Regulatory poziomu dźwięku dla wejść 1 – 5; Przy pomocy regulatora 1 jest także dostrajany poziom dla mikrofonu połączonego wtyczką (45) lub (46); przy pomocy CH 2, poziom dla strefy mikrofonów typu PA-6000RC (połączonech przez oddzielny moduł); priorytet tych wejść może być ustawiany za pomoc przełączników DIP (34).

8 Regulator barwy dźwięku dla modułu zamontowanego w komorze wejściowej (1)

9 Włącznik gongu; gong ma 2-gi priorytet. Za pomocą przełącznika MS 1 możliwy jest wybór pomiędzy sygnałem 2- i 4-tonowym (patrz rozdz. p.4).

10 Regulator głośności gongu.

11 Regulacja głośności sygnału linii telefonicznej – zobacz także części (13) i (26).

12 Regulacja głośności sygnału telefonu wprowadzonego przez terminal PAGING IN (27); funkcja ta posiada 3-ci priorytet ważności.

13 Przycisk TEL; jeśli jest wciśnięty, wówczas przez wszystkie głośniki jest słyszalny sygnał linii telefonicznej [połączenie terminalem NIGHT RINGER (26)]; dzwonek ma najniższy priorytet ważności.

14 Regulator głośności syreny.

15 Przycisk dla ciągłego sygnału syreny; syrena ma 4-ty priorytet Przycisk “\~” dla sygnału modulowanego Przycisk “-” dla sygnału jednostajnego

16 Dioda PROTECT; zaświeca się w przypadku prze- ciążenia lub przegrzania wzmacniacza.

17 Regulator MASTER ogólnej głośności.

18 Dioda FAULT, zapala się w przypadku gdy we wzmacniaczu zostanie zamontowany moduł wskaźnika uszkodzeń PA-6FD (rys.4) i zostanie wykryta awaria.

19 Włącznik zasilania

Uwaga: Jeśli na zaciskach 24 V= (37) obecne jest napięcie 24 V z zasilacza awaryjnego nie można wyłączyć wzmacniacza.

20 Dioda STAND-BY, zapala się – gdy wzmacniacz jest wyłączony.

21 Dioda POWER sygnalizująca włączenie urządzenia.

1.2 Panel tylny

22 Oślona ochronna dla zacisków śrubowych.

UWAGA

Nie wolno użytkować wzmacniacza bez osłony ochronnej. W przeciwnym razie dotknięcie złączy może grozić porażeniem prądem.

Uwaga! Maksymalna moc podłączanych głośników dla każdej ze stref nie może przekraczać 100 W RMS. Jednakże całkowita moc wyjściowa nie może przekraczać:

PA-6240 240W RMS

PA-6480 480W RMS

PA-6600 600W RMS

23 Terminale głośnikowe dla głośników 100 V.

24 4 Ω wyjście na grupę głośników o wypadkowej oporności przynajmniej 4 Ω. W przypadku podłączenia głośników na wyjście 4 Ω strefowe regulatory głośności (2) nie będą aktywne.

Uwaga! Używaj tego wyjścia tylko w przypadku gdy wyjścia 100 V (23 i 25) nie są w użyciu. W innym razie wzmacniacz może zostać prze- ciążony.

25 Wyjście dla głośników 100 V w jedną strefę. Regulatory poszczególnych stref (2) nie współ-działają z tym wyjściem.

Uwaga! Sumaryczna moc wszystkich głośników podłączonych na wyjście nie może przekraczać 240 W RMS (PA-6240)

480 W RMS (PA-6480)

600 W RMS (PA-6600)

26 Wejście dla sygnału linii telefonicznej; sygnał wejściowy wywołuje ton dźwiękowy, słyszalny przez głośniki – zobacz także części (11) oraz (13).

27 Wejście (bal. 250 mV) dla sygnału telefonicznego z poziom liniowy, który będzie słyszalny w głośnikach – zobacz także części (12).

28 Przyłącze do oddzielnego przełącznika, przez który, w przypadku instalacji cyfrowego urządzenia PA-1120DMT, mogą być odtwarzane przechowywane komunikaty. Tym samym, wszystkie strefy głośników są włączone i ustawione na maksymalną słyszalność [jak w przypadku przycisku ALL CALL (4)].

29 Pokrywa ochronna, zdejmowana przy montażu modułu monitorowania uszkodzeń PA-6FM.

30 Pokrywa ochronna, zdejmowana przy montażu modułu wskaźnika uszkodzeń PA-6FD.

31 Pokrywa ochronna, zdejmowana w przypadku montażu anteny PCB do modułów

32 Pokrywa ochronna, odkręcana przy montażu modułu eliminatora sprzężeń PA-6FR.

33 Pokrywa ochronna, odkręcana przy montażu płytki komunikującej z mikrofonem strefowym PA-6000RC.

34 Przełącznik DIP MIC PRIORITY – na pozycji ON, odpowiadające mu wejście (1 do 3) jest ustawiane z priorytetu czwartego do trzeciego rzędu.

35 Kabel z wtyczka do połączenia z gniazdem zasilającym o napięciu 230 V/50 Hz

36 Wejście POWER REM dla zewnętrznych przełączników włączania/wyłączania Uwaga: W tym przypadku przełącznik POWER (19) musi być wyciśnięty.

37 Wejście do podłączenia awaryjnego źródła zasilania = 24 V.

38 Bezpieczniki dla zasilania awaryjnego. Zastępować wyłącznie bezpiecznikami o identycznych parametrach.

39 Gniazda jack 6,3 mm AMP IN oraz PRE OUT do podłączania innych urządzeń np. equalizera. Poprzez wyjście PRE OUT możliwe jest również podłączenie dodatkowego wzmacniacza, w przypadku gdy moc pojedynczego wzmacniacza jest niewystarczająca dla wszystkich głośników.

40 Wyjście REC do podłączania urządzeń rejestrujących. Poziom sygnału na tym wyjściu jest niezależny od ustawień regulatora MASTER (17).
41 Wejścia 4 i 5 dla urządzeń z wyjściami liniowymi (odtwarzacze CD, miksery, tunery itp.)
42 Zbalansowane wejścia z gniazdem combo XLR/jack 6,3 mm dla każdego z kanałów 1 – 3. Czułość każdego wejścia może być regulowana pokrętłem GAIN (43) w zakresie pomiędzy poziomem mikrofonowym a liniowym (2,5 – 250 mV).
43 Regulator czułości dla wejść 1 – 3 (42).
44 Przycisk PHANTOM POWER do włączania zasilania 12 V dla mikrofonów pojemnościowych na wejściach 1–3.
Uwaga! Nie wolno włączać zasilania phantom dla mikrofonów, które tego nie wymagają. Może to spowodować ich uszkodzenie.
45 Gniazdo PA-4300PTT: podłączenie mikrofonu pulpitowego PA-4300PTT
46 Gniazdo PA-4000PTT: podłączenie mikrofonu pulpitowego PA-4000PTT
47 Przyłącza wkręcane dla połączeń transmisji alarmowych.

1.3 Mikrofon strefowy PA-6000RC

Mikrofon pulpitowy PA-6000RC jest dostępny jako osobne urządzenie i nie znajduje się w komplecie ze wzmacniaczem.
48 Włącznik DIGITAL MESSAGE; w pozycji ON mogą być odsłuchane zgromadzone komunikaty*.
49 Włącznik TALK służący do definiowania priorytetu gdy dalej podłączony jest mikrofon PA-6000RC

SLAVE inne mikrofony przełączone na PRIORITY posiadają pierwszeństwo,

PRIORITY ten mikrofon ma priorytet przed innymi podłączonymi do SLAVE.

50 Złącze LINK dla połączenia dalszych mikrofonów adresowych typu PA-6000RC.
51 Złącze OUTPUT służące do połączenia wtyczki wejściowej INPUT modułu dostarczonego z mikrofonem.
52 Wejściowe wtyczki AUX IN dla dodatkowego sygnału audio o poziomie liniowym.
53 Regulator poziomu wyjściowego dla sygnału mikrofonowego oraz sygnału na gniazdach AUX IN (52)
54 Diody sygnalizacyjne

POWER dioda operacyjna (wzmacniacz włączony),

SEND zaświeca się podczas transmisji ogłoszeń przez mikrofon lub odczytywania zgromadzonych komunikatów*

BUSY zaświeca się gdy ogłoszenie jest transmitowane przez ten lub inne mikrofony.

55 Przycisk TALK (mów).
56 Przełącznik obrotowy służący do wyboru prze- chowywanych komunikatów*.
57 Przyciski z diodą, służące do wyboru pojedynczych stref Z1 do Z6 do których ma być wysłany komunikat.
58 Przycisk ALL CALL z diodą, do równoczesnego wyboru wszystkich stref [jak przycisk (4)].
59 Przycisk REPEAT/ STOP dla wielokrotnego odtwarzania zgromadzonych komunikatów; drugie uaktywnienie przycisku wstrzymuje emisję*.
60 Przycisk START/ STOP dla odtwarzania przechowywanych komunikatów; drugie uaktywnienie przycisku wstrzymuje emisję*.

1.4 Moduł wskaźnika uszkodzeń PA-6FD

Moduł wskaźnika uszkodzeń PA-6FD jest dostępny jako osobne urządzenie i nie znajduje się w komplecie ze wzmacniaczem. Moduł instaluje się w miejscu dostępnym po zdjęciu pokrywy (30).

61 Styk przekaźnikowy do podłączenia sygnału z urządzenia.
62 Złącza COM i HOT do połączenia we wzmacnia-czu z HIGH IMP (25); COM do “-”, HOT do “+”.
63 Diodowy wskaźnik "Sense" do regulacji czułości odpowiedzi
64 Regulator poziomu tonu pilota 20 kHz.
65 Regulator czułości reakcji.

1.5 Moduł monitorowania uszkodzeń PA-6FM

Moduł monitorowania uszkodzeń PA-6FM jest dostępny jako osobne urządzenie i nie znajduje się w komplecie ze wzmacniaczem. Moduł instaluje się w miejscu dostępnym po zdjęciu pokrywy (29).

66 Styki przekaźnikowe do podłączenia sygnału z urządzenia.

Przekaźnik AC reaguje w przypadku braku napięcia zasilającego, uszkodzenia wewnętrznego bezpiecznika lub gdy główny włącznik nie jest w pozycji ON

Przekaźnik DC reaguje gdy uszkodzeniu ulegnie bezpiecznik zasilania awaryjnego (38), oraz gdy nie będzie zasilania awaryjnego na złączach DC POWER (37)

Przekaźnik FAN reaguje w przypadku odłączenia lub zbyt małej efektywności wewnętrznego wentylatora.

1.6 Moduł eliminatora sprzężeń PA-6FR

Moduł eliminatora sprzężeń PA-6FR jest dostępny jako osobne urządzenie i nie znajduje się w komplecie ze wzmacniaczem. Moduł instaluje się w miejscu dostępnym po zdjęciu pokrywy (32).

67 Przełącznik ACTIVE
IN = przesunięcie częstotliwości jest aktywne OUT = przesunięcie częstotliwości jest wyłączone.
68 Przełącznik DIP do wyboru częstotliwości przesunięcia
69 Dioda sygnalizacyjna – świeci gdy moduł jest włączony

2 Bezpieczeństwo

Urządzenie spełnia wszystkie istotne wymagania norm UE, dzięki czemu zostało oznaczone symbolem C€

UWAGA

Porażenie wysokim napięciem urządzenia grozi śmiercią! Aby zapobiec porażeniu, nie należy otwierać pokrywy ani wkładać niczego do wenty-

latora. Naprawą urządzenia powinien zająć się autoryzowany, profesjonalny serwis. Ponadto, gwarancja wygasa po zerwaniu zabezpieczeń i otwarciu pokrywy odtwarzacza.

Podczas pracy urządzenia na przyłączach głośników (23 i 25) panuje wysokie napięcie w związku z czym nie należy uruchamiać urządzenia bez założonej osłony (22).

Wszelkie przełączenia powinny być wykonywane przy wyłączonym urządzeniu!

- Urządzenie nadaje się tylko do użytku wewnątrz pomieszczeń. Należy je chronić przed zawilgo- ceniem i gorącym dopływem powietrza (zakres właściwych temperatur waha się w granicach 0–40°C).

• Wysoka temperatura, generowana przez urządzenie musi być wyprowadzana przy pomocy wentylatora. Dlatego też nie wolno zakrywać otworów wentylacyjnych.
• Nie wolno niczego wkładać do otworów wentylacyjnych! Spowodować to może porażenie prądem.

• Nie korzystać z odtwarzacza lub natychmiast wyłączyć go z sieci, gdy:

• widoczne jest uszkodzenie sprzętu lub kabli,

• mogło nastąpić uszkodzenie mechaniczne sprzętu,
• sprzęt nie działa prawidłowo.

W każdym z tych przypadków odtwarzacz musi być naprawiony przez autoryzowany, profesjonalny serwis.

• W celu wyłączenia urządzenia z sieci nigdy nie ciągnij za kabel.
• Dla czyszczenia urządzenia należy użyć suchej, miękkiej szmatki, bez wykorzystania wody i środków chemicznych.
• Nie ponosimy odpowiedzialności za szkody urządzenia spowodowane niewłaściwym jego użytkowaniem lub naprawą we własnym zakresie.

Jeżeli urządzenie ma zostać całkowicie wycofane z użytku, należy zadbać o jego utylizację.

3 Przeznaczenie i zastosowanie urządzenia

Wzmacniacz został zaprojektowany specjalnie na potrzeby systemów PA 100 V. Wyjścia 100 V z możliwością podłączenia do 6 stref głośników mają osobno regulowaną głośność. Mikrofony lub urządzenia z poziomem liniowym wyjść mogą być podłączone przez trzy wejścia, z indywidualnie ustawianymi priorytetami. Dwa inne poziomy liniowych wejść o najniższym priorytecie uzupełniają możliwości podłączeń sprzętu.

Akcesoria
Moduły zamiast pokrywy (1)
PA-1120DMT	Pamięć komunikatów cyfrowych z zegarem sterującym
PA-1140RCD	Odbiornik radiowy/odtwarzacz CD
PA-1200C	zegar sterujący
PA-1200RDSU	Odbiornik radiowy AM/FM z odtwarzaczem audio
Mikrofony pulpitowe
PA-4000PTT	Do gniazda PA-4000PTT (46) można podłączyć mikrofon pulpitowy.
PA-4300PTT	Do gniazda PA-4300PTT (45) można podłączyć mikrofon pulpitowy. Do wzmacniacza można podłączyć mak-symalnie 3 mikrofony PA-4300PTT.
PA-6000RC (rys. 3)	Mikrofon pulpitowy z możliwością wyboru stref, w których mają być emitowane komunikaty głosowe; wraz z mikrofonem dołączona jest płytka połączeniowa do montażu wewnątrz wzmacniacza.
Moduły rozszerzeniowe
PA-6FD	Moduł wskaźnika uszkodzeń
PA-6FM	Moduł monitorowania uszkodzeń
PA-6FR	Moduł eliminatora spreżeń dla wejścia 1

4 Instalowanie modułów rozszerzających

UWAGA

Wszystkie moduły rozszerzeniowe powinny być podłączane wyłącznie przez wykwalifikowaną w tym celu osobę i zawsze przy wyłączonym urządzeniu! W przeciwnym wypadku istnieje niebezpieczeństwo porażenia prądem.

Jeżeli wzmacniacz jest podłączony do awaryjnego zasilania stałym napięciem, poprzez złącze 24 V (37), należy odłączyć zasilanie przed przystąpieniem do montażu poszczególnych modułów.

4.1 Płytka połączeniowa mikrofonu PA-6000RC

Aby umożliwiać podłączenie mikrofonu strefowego PA-6000RC (rys. 3), dostępnego jako osobne urządzenie, należy w pierwszej kolejności zamontować wewnątrz wzmacniacza dołączoną do mikrofonu płytkę.

4.1.1 Instalacja i podłączanie

1) Odłącz główny włącznik zasilania i odkręć pokrywę (33) na tylnej części wzmacniacza.
2) Połącz 3-pinowe złącze modułu łączącego prowadząc je od AS 903 do gniazda CN 903 wzmacniacza – zobacz ogólny schemat na stronie 48.
3) Zainstaluj moduł w otwartej komorze (33).
4) Połącz luźne czarne i czerwone 2-pinowe złącza A wzmacniacza do gniazda CN 801 w module.

W przypadku gdy zamontowany ma być również moduł eliminatora sprzężeń PA-6FR, należy połączyć 2-pinowe złącza A wzmacniacza do gniazda CN 801 modułu PA-6FR, natomiast 2-pinowe złącza AN 801 modułu PA-6FR do gniazda CN 801 płytki mikrofonu.

5) Połącz ekranowany przewód od połączenia AS 802 modułu do gniazda AN 802 wzmacniacza.
6) Połącz 7-pinowy przewód AS 204 modułu do gniazda CN 901 wzmacniacza.
7) Jeśli nie została zainstalowana żadna cyfrowa wkładka PA-1120DMT, należy przypiąć wolny 10-pinowy przewód AS 4-1 modułu przez związanie kabli.

Dalsze kroki wykonuj tylko w przypadku instalacji PA-1120DMT:

8) Połącz 10-pinowy przewód AS 4-1 modułu do wtyczkiTORR-100/600.
9) Za pomocą przełącznika MS 802 na płytce mikrofonu należy zdefiniować czy zapowiedź z komórki M 6 pamięci modułu PA-1120DMT może być wywoływana za pomocą mikrofonu strefowego (pozycja ON) czy nie (pozycja OFF). Komórka M 6 pamięci może zostać zarezerwowana dla komunikatu alarmowego, który będzie aktywowany poprzez terminal MESSAGE FIRST PRIORITY (28).
10) We wzmacniaczu należy ustawić przełącznik MS 2, naprzeciw anteny PCB, powyżej regulatora głośności (7) dla wejścia 3, w pozycję PRI TO PACK. Wówczas sygnał z tego wejścia będzie miał 1-szy priorytet, a jego głośność nie będzie zmniejszana podczas emisji komunikatów z mikrofonu strefowego.

4.1.2 Podłączanie mikrofonu i podstawowe ustawienia

1) Połącz gniazdo OUTPUT (51) mikrofonu PA-6000RC ze złączem INPUT płytki mikrofonu. Krótki kabel połączeniowy znajduje się w komplecie z mikrofonem. Maksymalna długość kabla między wzmacniaczem a mikrofonem wynosi 1000 m.

Do podłączenia dalszych mikrofonów typu PA-6000RC, użyj złącza LINK (50) poprzedniego mikrofonu (połączenia kaskadowe) lub wtyczki

LINK na module. Do wzmacniacza można podłączyć maksymalnie 3 mikrofony, natomiast długość kabla łączącego kolejne mikrofony nie może przekraczać 100 m.

Uwaga: W przypadku podłączenia mikrofonu PA-6000RC, nie można już wykorzystywać wejścia (42) – złącze XLR / jack 6,3 mm – ponieważ jest one zrównoleglone z wejściem mikrofonu strefowego.

2) Gdy ma być wykorzystanych kilka mikrofonów PA-6000RC, konieczne jest ustawienie przełącznika TALK (49) w pozycję PRIORITY na mikrofonie (mikrofonach), które mają posiadać priorytet nad innymi. Pozostałe mikrofony należy ustawić na pozycji SLAVE. Dzięki takiemu ustawieniu, podczas nadawania komunikatu z mikrofonu priorytetowego, mikrofony bez priorytetu nie będą aktywne. W przypadku gdy kliką mikrofonów jest ustawionych jako priorytetowe, aktywny będzie tylko ten, który został włączony jako pierwszy.
3) Aby ustawić 2-gi priorytet dla mikrofonów strefowych, należy wcisnąć przycisk na płytce połączeniowej (pozycja PRIORITY). Jeśli przycisk jest wyciśnięty (pozycja SLAVE), mikrofony strefowe posiadają 4-ty priorytet.
4) Jeżeli wykorzystywany jest cyfrowy moduł komunikatów PA-1120DMT, należy przełącznikiem DIGITAL MESSAGE (48) określić, czy przechowywane w pamięci komunikaty będzie można wywoływać poprzez mikrofon strefowy (pozycja ON) czy mają być zablokowane (pozycja OFF).
5) Jeśli ilość wejść wzmacniacza jest niewystarczająca, dodatkowy sygnał liniowy (np. tło muzyczne z odtwarzacza CD) można podłączyć do wejścia AUX IN (52). Należy ustawić poziom wyjściowy sygnału mikrofonowego oraz sygnału na gniazdach AUX IN za pomocą regulatora AUDIO OUT (53).

4.2 Moduł wskaźnika uszkodzeń PA-6FD

Moduł wskaźnika uszkodzeń PA-6FD (rys. 4) stanowi opcjonalne wyposażenie i został zaprojektowany specjalnie dla wzmacniaczy PA-6240, PA-6480 i PA-6600. Moduł kontroluje funkcje wzmacniacza mocy transmitując ton pilota 20 kHz (sinusoida) i sprawdzając go na wyjściu HIGH IMP (25). W razie wykrycia uszkodzenia, powodującego zanik sygnału testowego, zapalona zostaje dioda FAULT (18). Dodatkowo poprzez przekaźnik można aktywować sygnał urządzenia.

4.2.1 Instalacja i podłączenie

1) Odłączyć wzmacniacz od zasilania sieciowego i awaryjnego.
2) Odkręcić obudowę wzmacniacza i zdjąć osłonę (30).
3) Zamontować moduł PA-6FD w miejscu, z którego zdjęto osłonę i przykręcić go.
4) Podłączyć 5-pinowy kabel B wzmacniacza do gniazda CN 601 w module (zobacz ogólny schemat na stronie 43).
5) Podłączyć ujemny kontakt złącza HIGH IMP (25) na wzmacniaczu do złącza COM śrubowego terminalu Line In (62) na module, natomiast dodatni kontakt złącza HIGH IMP do złącza HOT terminalu Line In.
6) Ustawić przełącznik SW 1 modułu monitorującego w pozycję ON.
7) W sytuacji wykrycia uszkodzenia przez moduł, zapalona zostanie dioda FAULT (18) oraz zostanie zamknięty przekaźnik (61). Do styków można podłączyć dodatkowe urządzenie sygnalizujące wystąpienie awarii. Dopuszczalne parametry takiego urządzenia: 1 A przy \~ 120 Vmax lub = 24 V max.
Uwaga: Styk alarmowy zadziała również przy wyłączonym wzmacniaczu.

4.2.2 Kalibracja

Do przeprowadzania procesu kalibracji konieczne jest zastosowanie oscyloskopu lub woltomierza z funkcją pomiaru napięć sygnałów o częstotliwości powyżej 20 kHz.

1) Włączyć wzmacniacz i ustawić pokrętło głośności MASTER (17) na zero, aby do linii głośnikowej transmitowany był tylko sygnał testowy 20 kHz.
2) Zmierzyć napięcie na tonu testowego 20 kHz na zaciskach HIGH IMP (25), a następnie ustawić poziom \~ 2 V (5,6Vpp) przy pomocy regulatora OSC Level (64).
3) Odkręcić potencjometr Sensitivity (65) aż zapali się dioda "Sense" (63). Następnie przekręcić potencjometr o dwa znaczniki na skali. Dioda może zacząć migać: nie jest to błędem.
4) Po zakończeniu kalibracji ustawić pokrętło głośności MASTER (17) do poprzedniej wartości.

4.3 Moduł monitorowania uszkodzeń PA-6FM

Moduł wskaźnika uszkodzeń PA-6FD (rys. 5) stanowi opcjonalne wyposażenie i został zaprojektowany specjalnie dla wzmacniaczy PA-6240, PA-6480 i PA-6600. Za pomocą trzech przekaźników na wyjściu (66) dodatkowe urządzenie sygnalizacyjne może zostać aktywowane w następujących sytuacjach:

Przekaźnik AC przełącza się w przypadku braku napięcia zasilającego, uszkodzenia wewnętrznego bezpiecznika lub gdy główny włącznik nie jest w pozycji ON

Przekaźnik DC reaguje gdy uszkodzeniu ulegnie bezpiecznik zasilania awaryjnego (38), oraz gdy nie będzie zasilania awaryjnego na złączach DC POWER (37)

Przekaźnik FAN reaguje w przypadku odłączenia lub zbyt małej efektywności wewnętrznego wentylatora.

Uwaga: Przekaźniki działają również przy wyłączaniu wzmacniaczu.

1) Odłączyć wzmacniacz od zasilania sieciowego i awaryjnego.
2) Odkręcić obudowę wzmacniacza i zdjąć osłone (29).
3) Zamontować moduł PA-6FM w miejscu, z którego zdjęto osłonę i przykręcić go.
4) Podłączyć 6-pinowy kabel C wzmacniacza do złącza CN 5 na module (zobacz schemat ogólny na stronie 48).
5) Podłączyć dodatkowe urządzenie sygnalizujące wystąpienie awarii do styków przekaźnika (66). Nadruk na module pokazuje polaryzację złaczy, aby zapobiec błędenu podłączeniu lub na wypadek wyłączenia wzmacniacza. Dopuszczalne parametry takiego urządzenia: 1 A przy \~ 120 V max lub = 24 V max.

4.4 Moduł eliminatora sprzężeń PA-6FR

Moduł eliminatora sprzężeń PA-6FR (rys. 6) stanowi opcjonalne wyposażenie i został zaprojektowany specjalnie dla wzmacniaczy PA-6240, PA-6480 i PA-6600. Sygnał podany na wejście 1 wzmacniacza przepuszczany jest przez moduł, gdzie następuje wzmcönienie jego częstotliwości 2, 4, 5 lub 6 Hz (możliwość regulacji). Dzięki technice przesunięcia częstotliwościowego uzyskuje się optymalną ochronę przed sprzężeniem akustycznym.

4.4.1 Instalacja i podłączenie

1) Odłączyć wzmacniacz od zasilania sieciowego i awaryjnego.
2) Odkręcić obudowę wzmacniacza i zdjąć osłone (32).
3) Zamontować moduł PA-6FR w miejscu, z którego zdjęto osłonę i przykręcić go.
4) Podłączyć 2-pinowy kabel AN 702 (czarnobrazowy) wzmacniacza do gniazda CN 702 w module (zobacz ogólny schemat na stronie 48).

5) Podłączyć 2-pinowy, czarno-czerwony kabel A wzmacniacza do złącza CN 801.
6) Jeżeli wcześniej została zainstalowana płytka połączeniowa od mikrofonu strefowego PA-6000RC, 2-pinowy kabel jest już podłączony do złącza CN 801 tej płytki (przerywana linia na schemacie na stronie 48). Należy wówczas odłączyć kabel wzmacniacza od płytki mikrofonu i podłączyć go do gniazda CN 801 modułu PA-6FR, następnie 2-pinowy kabel AN 801 modułu PA-6FR podłączyć do złącza CN 801 płytki.
7) Ustawić przełącznik MS 401 we wzmacniaczu na pozycję "FR".

4.4.2 Obsługa

Po podłączeniu i przygotowaniu wzmacniacza do pracy, ustawić przełącznik ACTIVE (67) w pozycję IN. Przez wejście 1 wzmacniacza nadać komunikat z wymaganą głośnością. W fabrycznym ustawieniu – gdy wszystkie przełączniki DIP (68) są w górnej pozycji – przesunięcie częstotliwości wynosi 2 Hz. Jeżeli takie ustawienie nie zapobiega wystarczająco powstawaniu sprzęzenia akustycznego, należy zwiększyć przesunięcie częstotliwości za pomocą przełączników DIP.

5 Podłączanie wzmacniacza

5.1 Instalowanie wzmacniacza

Wzmacniacz jest przystosowany do instalacji w standardowym 19" stojaku rack (482 mm), ale może także pracować jako umieszczone na stole. W każdym jednak przypadku musi być zapewniony obieg powietrza wokół urządzenia, w celu zapewnienia odpowiedniej wentylacji i chłodzenia.

5.1.1 Instalacja w stojaku

W celu zainstalowania wzmacniacza w stojaku rackowym wymagane są przestrzenie montażowa o wysokości 3 U (133 mm). Aby uniknąć zbyt dużego obciążenia stojaka w górnej jego partii, należy umieścić wzmacniacz w części dolnej. Część przednia nie wpasowuje się bezpieczeństwa w stojak, należy zatem wykorzystać dodatkowe szyny do jej podtrzymania.

Nagrzane przez wzmacniacz powietrze musi mieć swobodny odpływ po umieszczeniu sprzętu na stojaku. W przypadku niewystarczającej cyrkulacji powietrza, należy umieścić wentylator w pobliżu urządzenia.

5.2 Ustawienie gongu oraz priorytetu modułów

Przed zainstalowaniem modułu w przeznaczoną do tego przestrzeń (1) konieczne jest odpowiednie ustawienie przełączników MS 1 (rodzaj sygnału gongu) i MS 2 (priorytet modułu) – patrz schemat ogólny na stronie 48. Po zainstalowaniu modułu, dostęp do tych przełączników nie będzie możliwy.

1) Odłączyć wzmacniacz od zasilania sieciowego i awaryjnego.

2) Odkręcić pokrywę (1).

3) Ustawić odpowiednio przełącznik gongu MS 1: pozycja "4T": gong 4-tonowy pozycja "2T": gong 2-tonowy

4) Ustawić odpowiednio przełącznik priorytetowy modułu MS 2:

po zycja "SLAVE" (ustawienie fabryczne): sygnał instalowanego modułu będzie miał najniższy priorytet

po zycja "PRI TO PACK": sygnał modułu będzie miał 2-gi priorytet. Ustawienie w pozycji "PRI TO PACK" musi być wybrane w sytuacji, gdy chcemy aby komunikaty z modułu cyfrowych zapowiedzi PA-1120DMT, mogły być aktywowane po- przez mikrofon strefowy PA-6000RC.

Tabela ze wszystkimi możliwościami ustawień priorytetów jest podana w rozdziale 5.4.

5) Jeżeli nie są instalowane moduły, po ustawieniu przełączników MS 1 i MS 2 należy ponownie przykręcić osłonę (1).

5.3 Wykonywanie połączeń

Wszystkie podłączenia powinny być wykonywane przez wykwalifikowana w tym celu osobę i zawsze przy wyłączonym urządzeniu!

Większość styków połączeniowych (np. do głośników) znajduje się pod przykręcaną osłoną (22). Należy ją odkręcić na czas podłączania.

UWAGA Nie wolno użytkować wzmacniacza bez osłony ochronnej. W czasie pracy, na złączach głośnikowych (23) i (25) występuje wysokie napięcie do 100 V.

Po wykonaniu wszystkich podłączeń należy po- nownie przykręcić ostone, aby uniemożliwić do- tknięcie złączy.

5.3.1 Głośniki

1) Połącz poszczególne strefy głośników 100 V do przyłączy SPEAKER ZONES ATT. OUTPUTS (23)

Uwaga! Maksymalna moc podłączanych głośników dla każdej ze stref nie może przekraczać 100 W RMS. Jednakże całkowita moc wyjściowa nie może przekraczać:

PA-6240 240W RMS

PA-6480 480W RMS

PA-6600 600W RMS

lub grupy głośników z wypadkową oporno- ścią wynoszącą co najmniej 4Ω, do przyłączy LOW IMP 4Ω (24). W przypadku podłączenia głośników na wyjście 4Ω strefowe regulatory głośności (2) nie będą aktywne. Jednocześnie do wzmacniacza może być podłączony tylko jeden rodzaj głośników.

2) Jeżeli istnieje potrzeba połączenia głośników 100 V w jedną strefę, niezależnie od przycisków wyboru strefy (3) i regulatorów głośności (2), należy wykorzystać terminale HIGH IMP 100 V (25).

Uwaga: Całkowita (sumaryczna) moc wszystkich podłączonych głośników nie może przekraczać mocy wzmacniacza.

3) Zawsze zwracaj uwagę na poprawna polaryzacje, tj. połącz dodatnie złącze 100V głośników lub grupę głośników o niskiej oporności do dodatniego przyłącza (zawsze odpowiednio oznaczone).

5.3.2 Mikrofony

Podłączyć 1 – 3 mikrofonów z wtykami XLR lub jack 6,3 mm do złącz wejściowych (42).

1) Podczas podłączania mikrofonu, przekręć odpowiedni regulator GAIN (43) całkowicie w prawo do pozycji “-50”.
2) Podczas użytkowania mikrofonu zasilanego fantomowo (np. PA-4000PTT), włącz zasilanie 12 V przy pomocy odpowiedniego przycisku PHANTOM POWER (44).

Uwaga! Jeżeli podłączane są mikrofony dynamiczne przycisk (44) musi być wyciśnięty. Jeśli napięcie 12 V jest włączone, nie może być podłączony żaden niesymetryczny mikrofon do gniazda wejściowego (42), ponieważ mikrofon taki może ulec uszkodzeniu.

3) Jeśli mikrofon ma posiadać priorytet, ustaw odpowiedni przełącznik DIP na MIC PRIORITY (34) do pozycji ON (patrz też rozdz. 5.4).

Uwaga:

1. Jeżeli do wzmacniacza podłączono mikrofon PA-4000PTT lub PA-4300PTT, wejście 1 nie może być wykorzystywane, gdyż jest połączone równolegle z wejściem (46) dla PA-4000PTT oraz wejściem (45) dla PA-4300PTT.

2. Jeżeli do wzmacniacza jest podłączony mikrofon strefowy PA-6000RC, nie można już wykorzystywać wejścia 2, ponieważ jest ono zrównoleglone z wejściem na płytce połączeniowej mikrofonu PA-6000RC.

5.3.3 Mikrofon pulpitowy PA-4000PTT lub PA-4300PTT

Mikrofony pulpitowe PA-4000PTT oraz PA-4300PTT [dostępne jako osobne urządzenia] przeznaczone są do pracy z tym wzmacniaczem.

1) Podłączyć mikrofon PA-4000PTT poprzez gniazdo RJ-45 PTT REMOTE do gniazda PA-4000PTT (46) wzmacniacza lub podłączyć mikrofon PA-4300PTT poprzez gniazdo OUTPUT do gniazda PA-4300PTT (45) wzmacniacza.
2) Możliwe jest szeregowe podłączenie dwóch kolejnych mikrofonów PA-4300PTT: połączyć gniazdo LINK pierwszego mikrofonu z gniazdem OUTPUT drugiego mikrofonu. Trzeci mikrofon podłączyć analogicznie do drugiego.
3) Wcisnąć przełącznik PHANTOM POWER (44) dla wejścia 1 i ustawić odpowiedni regulator GAIN (43) w prawo na pozycję “-50”.

Uwagi:

1. Wejście 1 jest teraz równolegle połączony z gniazdami dla mikrofonów pulpitowych i nie może być wykorzystywane do podłączenia innych źródeł sygnału.
2. Całkowita długość linii mikrofonowej nie może przekraczać 1000 m.

5.3.4 Urządzenia z wyjściem liniowym/nagrywanie dźwięku

Do wzmacniacza można podłączyć jednocześnie do 5 urządzeń z wyjściem liniowym (odtwarzacze CD, tunery, mikser) – poprzez wejścia 1–5. Wyjątki: Nie wolno wykorzystywać wejścia 1 jeśli do wzmacniacza jest podłączony mikrofon pulpitowy przez złącze PA-4300PTT (45) lub PA-4000PTT (46), oraz wejścia 2 w przypadku podłączenia mikrofonu strefowego PA-6000RC.

Do podłączania źródeł tła muzycznego najlepiej jest wykorzystywać wejścia 4 i 5 [gniazda LINE IN (41)], gdyż mają one najniższy priorytet.

1) Podczas połączenia urządzeń do wejść 1 – 3, należy przekręcić odpowiedni regulator GAIN (43) całkowicie w lewo do pozycji “-10”. Nie wolno uaktywniać przycisku PHANTOM POWER (41). Jeżeli do wejść 1 – 3 wzmacniacza podłączane jest urządzenie z wyjściem stereo, konieczne jest zastosowanie przejściówek monofonizujących (np. SMC-1 z oferty firmy MONACOR) i kabla połączeniowego (np. MCA-300), w przeciwnym razie sygnały z obu kanałów mogą się nawzajem tłumić.
2) Jeżeli jedno z wejść 1 – 3 ma posiadać wyższy priorytet od pozostałych, należy ustawić odpowiedni przełącznik DIP MIC PRIORITY (34) na pozycję ON. Wejścia 1 – 3 zawsze mają priorytet nad CH 4 i CH 5 (zobacz także rozdz. 5.4).
3) Urządzenie rejestrujące można podłączać do złączy REC (40). Głośność nagrywanego sygnału nie jest zależna od ustawień głównego pokrętła głośności MASTER (17) oraz regulatorów strefowych (2).

5.3.5 Podłączanie korektorów dźwięku lub kolejnych urządzeń

Zewnętrzne urządzenia korygujące dźwięk (np. equalizery) należy podłączać poprzez złącza AMP IN – PRE OUT (39): Podłącz wejście urządzenia korygującego do gniazda PRE OUT natomiast wyjście ze złączem AMP IN.

Uwaga: W przypadku złego podłączenia urządzenia korygującego (np. tylko do złącza AMP IN) lub jego wyłączenia, mogą następować przerwy z emitowanym sygnale.

5.3.6 Kolejne wzmacniacze

Jeżeli konieczne jest podłączenie większej liczby głośników niż pozwala na to moc wzmacniacza, możliwe jest podłączenie dodatkowych wzmacniaczy. Do tego celu należy wykorzystać złącza PRE OUT (39) lub REC (40). Sygnał podawany na kolejny wzmacniacz jest niezależny od regulatorów głośności MASTER (17) oraz strefowych (2).

5.3.7 Telefon lub dzwonek nocny

W razie potrzeby urządzenia te mogą zostać podłączone do tego systemu (na przykład podczas nocnego obchodu).

1) Wprowadź sygnał dla alarmu (np. 8 V/ 50 Hz) do końcówki NIGHT RINGER (26).
2) Naciśnij przycisk TEL (13).
3) Uruchom sygnał i ustaw głośność sygnału dźwiękowego, generowanego przez wzmacniacz przy pomocy przełącznika RINGER (11).
4) Włącz lub wyłącz funkcję transmisji tego dźwięku w zależności od potrzeb.

Uwaga: Sygnał alarmu nocnego ma najniższy priorytet.

5.3.8 Centralka telefoniczna

Komunikaty z centralki mogą być odtwarzane przez system nagłośnieniowy.

1) Należy podać sygnał telefoniczny (poziom liniowy) na zaciski PAGING IN (27).
2) Podczas nadawania komunikatu, ustaw głośność przy pomocy regulatora PAGING (12).

Uwaga: Komunikaty telefoniczne posiadają 3-cią rangę priorytetu.

5.3.9 Przełączanie na komunikaty we wszystkich strefach

Dla zdalnego sterowania tych funkcji należy podłączyć przełącznik do złącza MESSAGE FIRST PRIORITY (28).

1. Wszystkie strefy głośników są włączone i ustawione na maksymalny poziom głośności [podobnie jak przycisk ALL CALL (4)].
2. Używając cyfrowego modułu zapowiedzi PA-1120DMT, komunikaty zgromadzone w komórcę pamięci M 6 będą automatycznie wywoływane. W tym celu należy ustawić przełącznik MS 2 (przed zamontowaniem we wzmacniaczu modułu) do pozycji "PRI TO PACK" (patrz rysunek na stronie 48). W ten sposób komunikat z komórki pamięci M 6 będzie mieć priorytet.
   Zamiast przełącznika, może zostać podłączony również kontakt alarmu, np. dla pożarowych komunikatów alarmowych.

3) Jeżeli wzmacniacz ma być włączany równocześnie przez przełącznik lub kontakt alarmowy, konieczne jest zainstalowanie diody typu 1N4007 pomiędzy złącze MESSAGE FIRST PRIORITY a lewy terminal POWER REM (patrz rys. 7).

SEAKER ZONES ATT. OUTPUTS 72 J 76 J 73 J 72 J 140 10D V76 POWER R/W: 72V/70A 1N4007

⑦ Automatyczne uruchamianie wzmacniacza i aktywacja komunikatu z komórki M 6

5.3.10 Przekaźnik priorytetów alarmów

Jeśli w systemie nagłaśniającym zamontowane są – między wzmacniaczem a głośnikami – naścienne regulatory głośności z przekaźnikami priorytetu (np. ATT-3...PEU lub ATT-5..PEU z oferty firmy MONCAOR), ważne komunikaty będą słyszalne nawet wówczas, gdy na naściennych regulatorach głośność ustawiona będzie na "zero".

1) W tym celu należy podłączyć mikrofon typu PA-4000PTT lub PA-4300PTT do wejścia (rozdz. 5.3.3).
2) Połączyć przekaźnik sygnału alarmowego (zgodnie z rys. 8) dla każdej strefy głośników do ter-

minali PRIORITY RELAY OUTPUT (47). Wyjście pozwala na obciążenie 200 mA.

3) Ustawić przełącznik PRIORITY na mikrofonie do pozycji ON.
4) Po uruchomieniu przycisku TALK, emisja komunikatów alarmowych odbywać się będzie – poprzez przekaźnik – z maksymalną głośnością.

PA-6240/-6480/-6600 ATT... PA-4000PTT 100V PRIORITY RELAY OUTPUT 24 V max. 0.2 A + - Switch Line 100 V Audio Line + - 24 V Speaker

⑧ Przekaźnik priorytetów alarmów

5.3.11 Zdalnie sterowane włączanie i wyłączanie

Wzmacniacz może być zdalnie włączany i wyłączany za pomocą przełącznika podłączonego do kontaktów POWER REM (36). W tym przypadku wzmacniacz nie może mieć włączonego przycisku POWER (19), ani nie może być zasilany ze źródła awaryjnego.

5.3.12 Zasilanie z sieci i zasilanie awaryjne

1) Podłączyć – znajdujący się na wyposażeniu wzmacniacza – kabel zasilający, najpierw do gniazda zasilania (35) a następnie do gniazdka sieciowego 230 V/50 Hz.
2) Jeżeli wzmacniacz ma pracować mimo braku zasilania prądem sieciowym, należy połączyć akumulator 24 V (np. PA-24ESP z oferty firmy MONACOR) do przyłączy 24 V= (37). Przy długości kabla do 6 m, wymagany jest jego przekrój przynajmniej 4 mm².

Uwaga:

1. Jeśli na zaciskach 24 V= (37) obecne jest napięcie 24 V z zasilacza awaryjnego, nie można wyłączyć wzmacniacza za pomocą włącznika POWER (19). Zasilanie awaryjne automatycznie włącza się w razie przerwy w dostawie energii elektrycznej lub po wyłączeniu wzmacniacza.
2. Nawet gdy urządzenie jest wyłączone, pochłania niewielką ilość prądu. W sytuacji gdy wzmacniacz nie będzie pracował przez dłuższy okres czasu należy odłączyć go zarówno od zasilania sieciowego jak i awaryjnego.

5.4 Definiowanie priorytetów sygnałów wejściowych

Priorytet jest przypisany do każdego sygnału. Sygnał o wyższym priorytecie blokuje emisję sygnału o niższym, natomiast przy równoczesnym nadawaniu sygnałów o tym samym priorytecie następuje ich miksowanie.

Priorytet	Sygnał	Warunek	Zmiana
1	Komunikat z komórki pamięci M6 cyfrowego modułu PA-1120DM	Przełącznik MS 2 ustawiony na pozycję PRI TO PACK
		Przełącznik przy (28) zamknięty
2	Mikrofon PA-4000PTT PA-4300PTT	Przełącznik DIP PRIORITY w mikrofonie ustawiony na ON	Przełącznik DIP na OFF = 4-ty priorytet ważności2
	Mikrofon strefowy PA-6000RC	Przełącznik na płytce połączeniowej ustawiony na PRIORITY	Przełącznik ustawiony na SLAVE = 4-ty priorytet ważności3
	Gong	—	—
3	Centralka telefo-niczna na terminalu (27)	—	—
4	Wejścia 1, 2 i 3	Przełącznik DIP (34) na pozycji OFF1	Przełącznik DIP ustawiony na ON = 3-ci priorytet
	Syrena	—	—

Priorytet	Sygnał	Warunek	Zmiana
5	Sygnał z zainstalowa-nego modułu	PrzełącznikMS 2 w pozycji SLAVE1	PrzełącznikMS 2 w pozycjiPRI TO PACK = 2-gi priorytet
	Wejścia 4 i 5	—	—
	Telefon lub dzwonek nocny	—	—

^1 ustawienia fabryczne

^2 mikrofon pulpitowy PA-4000PTT/PA-4300PTT wykorzystuje wejście 1, natomiast mikrofon strefowy PA-6000RC wejście 2. Za pomocą odpowiedniego przełącznika DIP MIC PRIORITY (34) możliwe jest przypisanie tym mikrofono 3-go priorytetu.

6 Obstuga

Jeśli wzmacniacz został wyłączony i na zaciskach 24V— (37) nie ma napięcia 24V z zasilacza awaryjnego, zaświeci się dioda STAND-BY (20).

1) Przed pierwszym włączeniem wzmacniacza, należy ustawić wszystkie regulatory głośności (7) dla wejść 1 – 5 oraz głównej MASTER (17) do pozycji "0".
2) Włączyć wzmacniacz przy pomocy włącznika POWER (19) lub za pomocą przełącznika podpiętego do złącz POWER REM (36). Zgaśnie wówczas dioda STAND-BY, zaświeci się żółta dioda POWER (21).

6.1 Regulacja głośności

1) W pierwszej kolejności należy ustawić żądaną głośność dla komunikatów 1-go priorytetu. W tym celu trzeba przycisnąć przycisk ALL CALL (4) i w zależności od posiadanego dodatkowego wyposażenia:
a) jeżeli we wzmacniaczu zainstalowano cyfrowy moduł komunikatów PA-1120DM – wywołać zapowiedź z komórki pamięci M 6, za pomocą przełącznika na terminalu MESSAGE FIRST PRIORITY (28). Ustawić regulator LEVEL na module komunikatów na około 7.
b) z mikrofonu pulpitowego podłączonego poprzez wejście PA-4300PTT (45) lub PA-4000PTT (46) – ustawić pokrętło głośności (7) dla kanału 1 na około 7 i nadać komunikat.
c) przez mikrofon strefowy PA-6000RC – ustawić pokrętło głośności (7) dla kanału 2 na około 7, wcisnąć przycisk ALL CALL mikrofonu (58) i nadać komunikat.
d) z dowolnego, innego mikrofonu – ustawić odpowiadający mu regulator głośności (7) na około 7 i nadać komunikat.

2) Podczas nadawania komunikatów regulacja głośności odbywa się za pomocą pokrętła MASTER (17). Jeżeli nastąpi przesterowanie – zaświeci się dioda CLIP (5) – należy zmniejszyć głośność.

3) Przy regulacji głośności zwykłych komunikatów, należy zwolnić przycisk ALL CALL i w jego miejsce wcisnąć indywidualne przyciski wszystkich stref głośnikowych (3).

4) Nadaj komunikat, tak jak opisano w p. 1) b lub d Uwaga:

1. JNa mikrofonie PA-4000PTT /PA-4300PTT należy ustawić przełącznik PRIORITY na górną pozycję.

2. Nie należy nadawać komunikatów z mikrofonu PA-6000RC, ponieważ ich poziom jest niezależny od strefowych regulatorów głośności.

5) Nie należy zmieniać ustawienia pokrętła MASTER (17), ale pożadaną głośność ustawiać osobno dla każdej strefy głośnikowej przy pomocy strefowych regulatorów (2) podczas wygłaszania komunikatu.

6) Następnie ustawić głośność dla sygnałów z innych wejść (np. tła muzycznego) przez odpowiednie regulatory LEVEL (7).

7) Ustawić żadaną barwę dźwięku dla każdego wejścia używając regulatorów (6) "Bass" oraz "Treble". Barwę dźwięku urządzenia zainstalowanego w komorze wejściowej (1) należy ustawić za pomocą regulatorów PACK (8).
8) Może okazać się konieczne ponowne ustawienie głośności sygnałów wejściowych za pomocą odpowiednich regulatorów (7).
9) Ustawić głośność wejść, które nie są wykorzystywane na "0".

Uwaga: Dla wejść 1 – 3 czułość wejść może być regulowana za pomocą pokręteł GAIN (43). Jeżeli zachodzi konieczność ustawienia regulatorów strefowych (7) na dużą wartość, należy zmodyfikować czułość wejść pokrętłami GAIN.

6.2 Aktywowanie stref głośnikowych

1) Uaktywnij działanie stref głośników poprzez Z 1 – Z 6 (3). Zielona dioda wskazuje uaktywnione strefy.
2) Komunikat ma zostać skierowany do wszystkich stref jednocześnie, naciśnij przycisk ALL CALL (4). W tym samym czasie głośność wszystkich stref zostaje ustawiona na maksymalną [odpowiada to ustawieniu regulatorów strefowych (2) na pozycję 6].

6.3 Gong

Sygnał gongu poprzedza komunikat nadawany z mikrofonupulpitowego PA-4000PTT/PA-4300PTT po aktywacji przycisku TALK na mikrofonie, lub mikrofonu strefowego PA-6000RC. Kiedy wykorzystywane są inne mikrofony, gong może być aktywowany przełącznikiem CHIME (9). Głośność gongu ustawiana jest pokrętem LEVEL (10).

Za pomocą przełącznika MS 1 możliwe jest wybór pomiędzy 2 i 4-tonowym sygnałem gongu (patrz rozdz. 5.2).

6.4 Syrena alarmowa

W przypadku alarmu, może zostać włączona jedna z następujących syren:

Przycisk “\~” (15) dla sygnału modulowanego Przycisk “-” (15) dla sygnału ciągłego.

Ustawić głośność sygnału alarmowego przy pomocy pokrętła LEVEL (14).

6.5 Mikrofon strefowy PA-6000RC

1) W pierwszej kolejności należy wybrać za pomocą przycisków SPEAKERS ZONE SELECTOR (57) strefy głośników, w których maja być emitowane komunikaty. Do aktywacji wszystkich stref jednocześnie służy przycisk ALL CALL (58).
2) Aby nadać komunikat, należy przytrzymać wciśnięty przycisk TALK (55). Wzmacniasz uaktywni głośniki w wybranych strefach. Po gongu nadaj komunikat.
3) Jeżeli we wzmacniaczu zainstalowano moduł komunikatów cyfrowych PA-1120DMT, zgromadzone tam zapowiedzi mogą zostać uaktywnione przez mikrofon strefowy jeśli przełącznik DIGITAL MESSAGE (48) jest ustawiony na ON:
a) Wybierz komunikat spośród zgromadzonych przełącznikiem MESSAGE BANK (56).
b) Rozpocznij odtwarzanie komunikatu przy pomocy przycisku START / STOP (60). Aby zakończyć nadawanie komunikatu naciśnij ponownieprzycisk START/STOP.
c) Przy pomocy REPEAT / STOP (59) komunikat może być wielokrotnie powtarzany. Określ

liczbę powtórzeń na urządzeniu (zobacz instrukcję urządzenia). Aby zatrzymać komunikat, wciśnij przycisk REPEAT / STOP ponownie.

Uwaga:

1. Zapowiedź z komórki pamięci M 6 może być zablokowana (patrz rozdz. 4.1. . p. 9). W tej sytuacji ustawienie przełącznika MESSAGE BANK w pozycję 6 spowoduje ponowne nadanie uprzednio wybranego komunikatu.
2. Jeśli wciśnięto jeden z klawiszy strefowych (3) na wzmacniaczu, po zwolnieniu klawisza TALK rozpocznie się odtwarzanie komunikatu wybranego za pomocą przełącznika MESSAGE BANK. Jeśli odtwarzanie nie rozpocznie się, należy pozostawić pustą komórkę pamięci w module komunikatów cyfrowych lub skasować ją i wybrać tę komórkę pamięci za pomocą przełącznika MESSAGE BANK.
   4) Na mikrofonie znajdują się trzy diody sygnalizacyjne (54), ich znaczenie jest następujące: POWER świeci, gdy urządzenie jest włączone
   SEND zapala się w trakcie nadawania komunikatu przez mikrofon lub z komórki pamięci
   BUSY zapala się jeżeli jest nadawany komunikat z innego mikrofonu strefowego

6.6 Mikrofon pulpitowy PA-4000PTT / PA-4300PTT

1) Po podłączeniu mikrofonu PA-4000PTT lub PA-4300PTT, wejście 1 nie jest dostępne. Ponieważ mikrofony pulpitowe wymagają zasilania phantom, przycisk PHANTOM POWER (44) z wejście 1 musi być wciśnięty.
2) Jeżeli komunikat ma być poprzedzany sygnałem gongu, należy włączyć przełącznik CHIME, na tylnej stronie mikrofonu do pozycji ON.
3) Należy ustawić przełącznik PRIORITY do pozycji ON, jeżeli:
1. mikrofon ma mieć 2-gi priorytet
2. wszystkie strefy głośników mają być ustawione na maksymalną głośność po aktywacji przycisku TALK [tak jak dla przycisku ALL CALL (4)]
3. jeżeli przekaźnik awaryjnych komunikatów ma reagować (zobacz rozdział 5.3.19).
4) Podczas wygłaszania komunikatu przycisk TALK musi być przez cały czas wciśnięty i jeśli jest taka potrzeba, należy poczekać na zakończenie emisji sygnału gongu.

7 Obwód bezpieczeństwa

Wzmacniacz jest wyposażony w obwód bezpieczeństwa, zapobiegający przeciążeniu, przegrzaniu i zwarciu wyjść głośnikowych. Wzmacniacz jest chłodzony wentylatorem, którego prędkość obrotu zależna jest od temperatury. W przypadku przegrzania wzmacniacza następuje wyciszenie sygnałów i zapala się czerwona dioda PROTECT (16). W takiej sytuacji należy skręcić pokrętło MASTER (17) i poczekać aż zgaśnie dioda PROTECT, a następnie wyłączyć wzmacniacz i sprawdź powód błędu:

1. W przypadku przeciążenia należy zredukować liczbę podłączonych głośników lub, jeśli to możliwe, zmniejszyć ich pobór mocy. W razie konieczności rozbudować system o dodatkowy wzmacniacz (patrz rozdz. 5.3.6).
2. W przypadku przegrzania zapewnić lepszą cyr- kulację powietrza wokół urządzenia.
3. W przypadku zwarcia linii głośnikowej, zlokalizować zwarcie a następnie usunąć je.

8 Specyfikacja

Moc znamionowa

Wyjście 100V*: .....

6 × 100W, jednak całkowite obciążenie nie może przekraczać 240W (PA-6240) 480W (PA-6480) 600W (PA-6600)

Wyjście 4 Ω

PA-6240:	1 × 240 W
PA-6480:	1 × 480 W
PA-6600:	1 × 600 W

Maksymalna moc wyjściowa

PA-6240:	340W
PA-6480:	680W
PA-6600:	850W

Wejścia (czułość/impedancja; złącze)

MIC/LINE 1-3:	2,5-300 mV regulowane/5 kΩ;XLR/jack 6,3 mm bal.
LINE 4-5:	300 mV/15 kΩ;RCA, niezbal.
AMP IN:	775 mV/10 kΩjack 6,3 mm, niezbal.
PAGING IN:	250 mV/5 kΩ bal.
Dodatkowe:	250 mV/10 kΩ niezb

Wyjścia

Głośnikowe*

Strefy: 6 × 100 V

Bezpośrednie wyjście: 1 × 100 V, 1 × 4 Ω

PRE OUT:	775 mV/100 Ω niezbal.
REC:	775 mV/3 kΩ niezbal.

Pasmo przenoszenia: . . . 55–16000 Hz (−3dB)

StosunekS/N
Line:	>80 dB (ważony A)
Mic:	>70 dB (ważony A)

Equalizer

Bass:	±10 dB/100 Hz
Treble:	±10 dB/10 kHz

Temperatura pracy: ..... 0–40°C

Zasilanie

Główne sieciowe: ..... 230V/50Hz

Pobór mocy
PA-6240:	750 VA
PA-6480:	1500 VA
PA-6600:	1700 VA

Zasilanie awaryjne

PA-6240:....= 24V/20A

PA-6480:....= 24V/40A

PA-6600:....= 24V/50A

Wymiary (S × W × G): . . . 482 × 133 × 352 mm, 3U

Waga

PA-6240:	17,0kg
PA-6480:	19,5kg
PA-6600:	20,0kg

* Możliwe jest używanie tylko wyjść głośnikowych 100 V lub 4Ω

Z zastrzeżeniem do możliwych zmian.
