CX650M - Zasilacz CORSAIR - Bezpłatna instrukcja obsługi

Marka	Corsair
Model	CX650M
Typ produktu	Zasilacz PC (zasilacz)
Moc znamionowa	650 W
Obsługiwany standard	ATX12V 2.31 (wstecznie zgodny z ATX12V 2.2 i starszymi)
Sprawność	Minimum 80% przy 10% obciążenia
Współczynnik mocy	Aktywna korekcja współczynnika mocy (PFC) do 0.99
Konfiguracja szyn +12 V	Pojedyncza szyna +12 V
Zintegrowane zabezpieczenia	Przepięcia, przeciążenia, zbyt niskie napięcie, zwarcia
Wentylacja	Wentylator ssący sterowany termostatycznie
Zarządzanie kablami	Modułowe (odłączane kable)
Typ kabli	Oplecione lub płaskie taśmy
Długość kabli	Bardzo długie (dostosowane do pełnowymiarowych obudów wieżowych)
Główne złącza	1 x 24-pin (ATX), 1 x 8-pin (+12 V EPS), kable PCI-Express, SATA, urządzenia peryferyjne
Kompatybilność	Płyty główne 20 lub 24-pinowe, złącza +12 V 4 lub 8-pinowe
Gwarancja producenta	5 lat (dla modeli 450-850 W z serii CX i CX-M)
Przeznaczenie	Tylko do użytku wewnętrznego
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem; używaj suchej ściereczki do usuwania kurzu, nie wkładaj przedmiotów do otworów
Części zamienne i możliwość naprawy	Nie zawiera żadnych części, które mogą być naprawiane przez użytkownika; w przypadku wady skontaktuj się z pomocą techniczną Corsair

Często zadawane pytania - CX650M CORSAIR

Jak podłączyć 24-pinowe złącze główne do płyty głównej z 20 pinami?

Złącze 24-pinowe ma odłączaną końcówkę 4-pinową. Oddziel ją, aby uzyskać 20-pinowe złącze kompatybilne ze starszymi płytami głównymi. Nie używaj tej odłączanej części jako złącza +12 V.

Czy mój zasilacz CX650M jest kompatybilny z płytami głównymi ATX 2.2?

Tak, obsługuje standard ATX12V 2.31 i jest wstecznie zgodny z ATX12V 2.2 i starszymi. Możesz go używać bez problemu.

Czy wentylator zasilacza działa zawsze?

Nie, wentylator jest sterowany termostatycznie: jego prędkość zmienia się w zależności od temperatury wewnętrznej. Przy niskim obciążeniu może być bardzo wolny lub zatrzymać się, jeśli temperatura jest niska, ale CX650M nie ma trybu Zero RPM (w przeciwieństwie do niektórych modeli z wyższej półki).

Jakie kable są dostarczane z zasilaczem CX650M?

Zasilacz jest modułowy: otrzymujesz główny kabel zasilający 24-pinowy, kabel +12 V 8-pinowy (EPS12V), kable PCI-Express, SATA i peryferyjne. Używaj wyłącznie kabli dostarczonych przez Corsair.

Czy mogę używać modułowych kabli innych marek z CX650M?

Nie, używaj wyłącznie kabli Corsair dostarczonych z zasilaczem. Kable innych marek mogą być niezgodne pod względem pinoutu i uszkodzić zasilacz lub podzespoły.

Jaka jest długość gwarancji na CX650M?

Gwarancja wynosi 5 lat dla modeli od 450 W do 850 W z serii CX i CX-M, licząc od daty zakupu. Dotyczy pierwszego nabywcy i nie jest przenaszalna.

Co zrobić w przypadku awarii lub wady zasilacza?

Najpierw skonsultuj się z pomocą techniczną na corsair.com. Jeśli problem nie ustąpi, skontaktuj się z punktem sprzedaży w ciągu 30 dni od zakupu lub bezpośrednio z firmy Corsair po tym okresie. Przygotuj dowód zakupu.

Czy zasilacz CX650M jest zabezpieczony przed przepięciami?

Tak, posiada zabezpieczenia przed przepięciami (OVP), przeciążeniami (OPP), zbyt niskim napięciem (UVP) i zwarciami (SCP), aby zapewnić bezpieczeństwo systemu.

Jak prawidłowo zainstalować zasilacz w obudowie?

Upewnij się, że przewód zasilający jest odłączony. Zamocuj zasilacz za pomocą dołączonych śrub, postępując zgodnie z instrukcją obudowy. Następnie podłącz kable: główny 24-pinowy, +12 V 8-pinowy (lub 4-pinowy po rozdzieleniu), a następnie peryferyjne. Zamknij obudowę i podłącz przewód sieciowy.

Jaka jest maksymalna moc, jaką może dostarczyć szyna +12 V?

CX650M ma pojedynczą szynę +12 V zdolną do dostarczenia prawie całej mocy zasilacza, czyli około 648 W (54 A). Zapewnia to optymalną kompatybilność z nowoczesnymi podzespołami.

INSTRUKCJA OBSŁUGI CX650M CORSAIR

LET OP: RISICO OP EEN ELEKTRISCHE SCHOK!

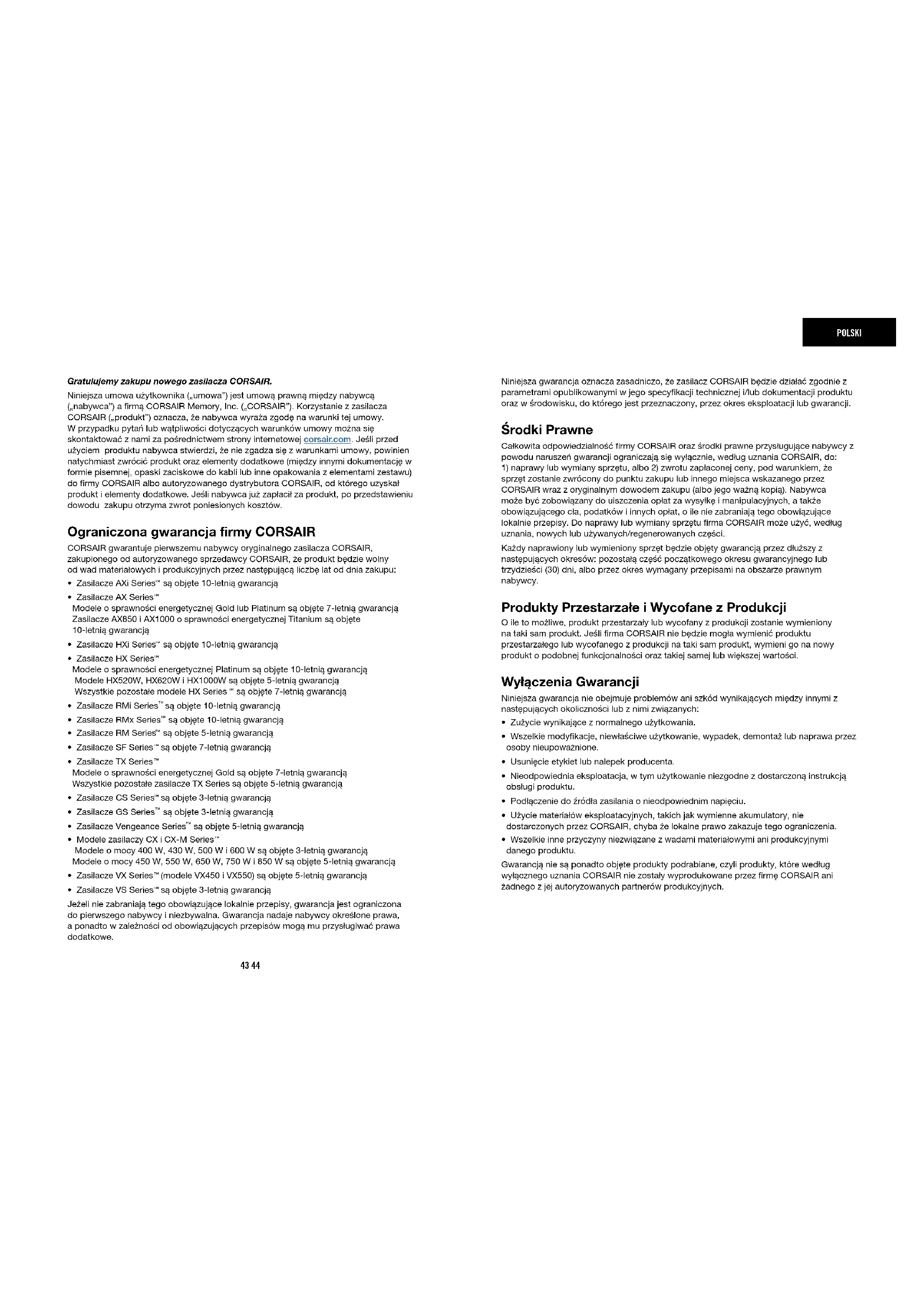

Gratulujemy zakupu nowego zasilacza CORSAIR.

Niniejsza umowa użytkownika („umowa”) jest umową prawną między nabywcą („nabywca”) a firmą CORSAIR Memory, Inc. („CORSAIR”). Korzystanie z zasilacza CORSAIR („produkt”) oznacza, że nabywca wyraża zgodę na warunkl tej umowy. W przypadku pytań lub wątpliwości dotyczących warunków umowy można się skontaktować z nami za pośrednictwem strony internetowej corsair.com. Jeśli przed użyciem produktu nabywca stwierdzi, że nie zgodza się z warunkami umowy, powinien natychmlast zwrócić produkt oraz elementy dodatkowe (miedzy Innymi dokumentację w formie pisemnej, opaski zaciskowe do kabli lub inne opakowania z elementami zestawu) do firmy CORSAIR also autoryzowanego dystrybutora CORSAIR, od którego uzyskał produkt i elementy dodatkowe. Jeśli nabywca już zaplacił za produkt, po przedstawieniu dowodu zakupu otrzyma zwrot ponlesłonych kosztów.

Ograniczona gwarancja firmy CORSAIR

CORSAIR gwarantuje pierwszemu nabywcy oryginalnego zasilacza CORSAIR, zakupionego od autoryzowanego sprzedawcy CORSAIR, że produkt będzie wolny od wad materiałowych i produkcyjnych przez następującą liczbę lat od dnia zakupu:

- Zasilacze AXi Series™ są objęte 10-letnią gwarancją

• Zasilacze AX Series ^TM

Modele o sprawności energetycznej Gold lub Platinum są objęte 7-letnią gwarancją Zasilacze AX850 i AX1000 o sprawności energetycznej Titanium są objęte 10-letnią gwarancją

- Zasilacze HXi Series ^™ są objęte 10-letnią gwarancją

• Zasilacze HX Series™

Modele o sprawności energetycznej Platinum są objęte 10-letnią gwarancją Modele HX520W, HX620W i HX1000W są objęte 5-letnią gwarancją Wszystkie pozostałe modele HX Series™ są objęte 7-letnią gwarancją

- Zasilacze RMi Series™ są objęte 10-letnią gwarancją

- Zasllacze RMx Series™ są objęte 10-letnią gwarancją

- Zasilacze RM Series" są objęte 5-letnią gwarancją

- Zasilacze SF Series™ są objęte 7-letnią gwarancją

• Zasilacze TX Series™

Modele o sprawności energetycznej Gold są objęte 7-letnią gwarancją Wszystkie pozostałe zasilacze TX Series są objęte 5-letnią gwarancją

- Zasilacze CS Series™ są objęte 3-letnią gwarancją

- Zasilacze GS Series™ są objęte 3-letnią gwarancją

- Zasiliacze Vengeance Series™ są objęte 5-letnią gwarancją

- Modele zasilaczy CX i CX-M Series™

Modele o mocy 400 W, 430 W, 500 W i 600 W są objęte 3-letnią gwarancją Modele o mocy 450 W, 550 W, 650 W, 750 W i 850 W są objęte 5-letnią gwarancją

- Zasilacze VX Series™ (modele VX450 i VX550) są objęte 5-letnią gwarancją

- Zasilacze VS Series™ są objęte 3-letnią gwarancją

Jeżeli nie zabraniają tego obowiązujące lokalnie przepisy, gwarancja jest ograniczona do pierwszego nabywcy i niezbywalna. Gwarancja nadaje nabywcy określone prawa, a ponadto w zależności od obowiązujących przepisów mogą mu przysługiwać prawa dodatkowe.

Niniejsza gwarancja oznacza zasadniczo, że zasilacz CORSAIR będzie działać zgodnie z parametrami opublikowanymi w jego specyfikacji technicznej i/łub dokumentacji produktu oraz w środowisku, do którego jest przeznaczony, przez okres eksploatacji lub gwarancji.

Środki Prawne

Całkowita odpowiedzialność firmy CORSAIR oraz środki prawne przysługujące nabywcy z powodu naruszeń gwarancji ograniczają się wyłącznie, według uznania CORSAIR, do: 1) naprawy lub wymiany sprzętu, albo 2) zwrółu zapłaconej ceny, pod warunkiem, że sprzęt zostanie zwrócony do punktu zakupu lub innego miejsca wskazanego przez CORSAIR wraz z oryginalnym dowodem zakupu (albo jego ważną kopła). Nabywca może być zobowiązany do uiszczenia opłat za wysyślę i manipulacyjnych, a także obowiązującego cła, podatków i innych opłat, o ile nie zabraniają tego obowiązujące lokalnie przepisy. Do naprawy lub wymiany sprzętu firma CORSAIR może użyć, według uznania, nowych lub używanych/regenerowanych części.

Każdy naprawiony lub wymieniony sprzęt będzie objęty gwarancją przez dłuższy z następujących okresów; pozostałą część początkowego okresu gwarancyjnego lub trzydzieści (30) dni, albo przez okres wymagany przepisami na obszarze prawnym nabywcy.

Produkty Przestarzałe i Wycofane z Produkcji

O ile to możliwe, produkt przestarzały lub wycofany z produkcji zostanie wymieniony na taki sam produkt. Jeśli firma CORSAIR nie będzie mogła wymienić produktu przestarzałego lub wycofanego z produkcji na taki sam produkt, wymieni go na nowy produkt o podobnej funkcjonalności oraz takiej samej lub większej wartości.

Wyłączenia Gwarancji

Niniejsza gwarancja nie obejmuje problemów ani szkód wynikających między innymi z następujących okoliczności lub z nimi związanych:

• Zużycie wynikające z normalnego użytkowania.
• Wszelkie modyfikacje, niewłaściwe użytkowanie, wypadek, demontaż lub naprawa przez osoby nieupoważnione.
• Usunięcie etykiet lub nalepek producenta.
• Nieodpowiednia eksploatacja, w tym użytkowanie niezgodne z dostarczoną instrukcją obsługi produktu.
• Podłączenie do źródła zasiliania o nieodpowiednim napięciu.
• Użycie materiałów eksploatacyjnych, takich jak wymienne akumulatory, nie dostarczonych przez CORSAIR, chyba że lokalne prawo zakazuje tego ograniczenia.
• Wszelkie inne przyczyny niezwiązane z wadami materiałowymi ani produkcyjnymi danego produktu.

Gwarancją nie są ponadto objęte produkty podrabiane, czyli produkty, które według wyłącznego uznania CORSAIR nie zostały wyprodukowane przez firmę CORSAIR ani żadnego z jej autoryzowanych partnerów produkcyjnych.

POLSKI

POLSKI

Ograniczenie Odpowiedzialności

CORSAIR NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK SZKODY SPECJALNE, PRZYPADKOWE, POŚREDNIE ANI WYNIKOWE, W TYM MIĘDZY INNYMI ZA UTRATĘ ZYSKÓW, PRZYCHODÓW LUB DANYCH (BEZPOŚREDNIA LUB POŚREDNIA) ANI STRATY HANDLOWE WYNIKAJĄCE Z NARUSZENIA JAKIEJKOLWIEK WYRAŻNEJ LUB DOROZUMIANEJ GWARANCJI NA PRODUKT NABYWCCY, NAWET JEŚLI FIRMA CORSAIR ZOSTAŁA WCZEŚNIEJ POINFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TAKICH SZKÓD. Some local laws do not allow the exclusion or limitation of special, indirect, incidental or consequential damages, so this limitation or exclusion may not apply in your jurisdiction.

Okres Obowiązywania Rękojmi

O ILE OBOWIAZUJĄCE PRAWO TEGO NIE ZAKAZUJE, WSZELKIE ODNOSZĄCE SIEĘ DO TEGO SPRZĘTU RĘKOJMIE, A TAKŻE WARUNKI NADAWANIA SIEĘ DO UŻYTKU LUB ZDATNOŚCI DO OKREŚLONEGO CELU SĄ OGRANICZONE W CZASIE DO OKRESU WAŻNOŚCI GWARANCJI NA PRODUKT. Niektóre przepisy lokalne nie zezwalają na ograniczanie okresu obowiążywania rękojmi, dlatego to ograniczenie może nie mieć zastosowania na obszarze prawnym nabywcy.

Krajowe Prawa Ustawowe

Konsumentom mogą przysługiwać prawa na mocy krajowego ustawodawstwa regulującego sprzedaż towarów konsumenckich. Gwarancje przyznane w niniejszej ograniczonej gwarancji nie wpływają na te prawa.

Brak Innych Gwarancji

Żaden pracownik firmy CORSAIR, sprzedawca ani inny pośrednik nie jest upoważniony do dokonywania modyflkacji, przedłużanla ani dodawania postanowień do nlnlejszej gwarancji.

Zgłaszanie Roszczeń z Tytułu Gwarancji

Zalecamy, aby przed zgłoszeniem roszczenia z tytułu gwarancji nabywca skontaktował się z grupą pomocy technicznej lub odwiedził sekcję pomocy technicznej w witrynie internetowej corsair.com. Bye może uda się tam znaleźć proste rozwiązanie problemu. Na ogół uzasadnione roszczenia z tytułu gwarancji należy zgłaszać za pośrednictwem miejsca zakupu w ciągu pierwszych trzydziestu (30) dni od kupna produktu. Okres ten może się różnić w zależności od miejsca zakupu produktu — prosimy o zapoznanie się z zasadami zwrotów obowiązującymi u sprzedawcy, u którego zakupiono produkt. Wszelkie roszczenia gwarancyjne, których nie można zgłosić za pośrednictwem miejsca zakupu, należy kierować bezpośrednio do firmy CORSAIR. Informacje kontaktowe działu obsługi klienta można znaleźć w witrynie internetowej corsair.com/contact lub w dokumentacji dodanej do produktu.

Wprowadzenie

Zasilacze CORSAIR zaprojektowano z myślą o zgodności i braku problemów przy budowle czy modernizacji komputera. Dzięki cechom charakterzującym zasilacze najwyżej klasy stanowią doskonały wybór w przypadku systemów, w których nadrzędne znaczenie mają stałe, niezawodne zasilanie i brak hałasu.

W zasilaczach CORSAIR zastosowano najnowsze technologie i funkcje:

- Zasilacze CX750, CX750M, GS, TX, TX-M, GS, CS-M, HX, AX i AXi Series™ obsługują najnowszy standard ATX12V 2.4 i są wstecznie zgodne ze standardem ATX12V 2.31 oraz wcześniejjszymi, a także ze standardem ATX 2.2 i wcześniejjszymi.

- Zasilacze CX600, CX600M i zasilacze o mniejszej mocy CX, CX-M Series™ oraz VS Series™ obsługują standard ATX12V 2.31 i są wstecznie zgodne ze wszystkimi wcześniejszymi standardami ATX12V.

- Wszystkie zasilacze CORSAIR mają sterowany temostatycznie wentylator zasysający powietrze, którego szybkość zmienia się w zależności od temperatury. Dzięki temu działają ciszej przy małych obclążenlach.

- Zasilacze CORSAIR z serii GS, TX, TX-M, RM, HX, AX (poza AX1200) i AXi mają tryb wentylatora Zero RPM. Przy małych obciążeniach wentylator nie obraca się, więc zasilacz działa zupełnie bezpośnie.

- Wszystkie zasilacze CORSAIR mają sprawność co najmniej 80% przy obciążeniach 10% i większych.

- Współczynnik mocy 0.99 uzyskany dzięki aktywnemu układowi korekcji współczynnika mocy (PFC) oznacza wydajne i niezawodne zasilanie.

- Dedykowana pojedyncza szyna +12 V zapewnia maksymalną zgodność z najnowszymi częściami komputerowymi.

- Zabezpieczenie nadnapięciowe i nadmocowe, zabezpieczenie podnapięciowe i przeciwzwarciowe gwarantują maksymalne bezpieczeństwo najważniejszych elementów komputera.

- Bardzo długie kable umożliwiają montaż w obudowie typu full tower.

- Odpowiednie kable — w osłonach lub taśmowe wiązki kablowe poprawiają estetykę i przepływ powietrza.

- W przypadku zasilaczy z modułowym systemem okablowania, takich jak CX-M, TX-M, CS-M, RM, HX, AX i AXi, użytkownicy mogą wyjąć nieużywane kable. Ułatwia to nie tylko montaż, ale też utrzymanie porządku w obudowie.

Montaż

Przed montażem należy się zapoznać z całą treścią niniejszej instrukcji.

Krok A. Demontaż dotychczasowego zasilacza

W przypadku składania nowego komputera należy pominąć krok B.

1. Wyjmij przewód zasilania prądem przemiennym z gniazda ściennego lub zasilacza awaryjnego UPS i odłącz od dotychczasowego zasilacza.

2. Odłącz wszystkie kable zasilające z karty wideo, płyty głównej i innych urządzeń peryferyjnych.

3. Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.

4. Przejdź do kroku B.

Krok B. Montaż zasilacza CORSAIR

1. Upewnij się, że kabel zasilania prądem przemiennym nie jest podłączony.
2. Zamontuj zasilacz przy użyciu śrub dodanych w zestawie zgodnie ze wskazówkami zawartymi w instrukcji obsługi obudowy.
3. Podłącz 24-pinowy główny kabel zasilający. Główny 24-pinowy kabel zasilający ma odłączane złącze 4-pinowe, więc jest możliwe podłączenie do 24-pinowego lub 20-pinowego gniazda płyty głównej.

A. Jeśli płyta główna ma gniazdo 24-pinowe, podłącz 24-pinowy główny kabel zasilający z zasilacza bezpośrednio do płyty głównej.

B. Jeśli płyta główna ma gniazdo 20-pinowe, odlącz kabel 4-pinowy od złącza 24-pinowego, a następnie podłącz kabel 20-pinowy do płyty głównej (bez podłączania złącza 4-pinowego).

1. Podłącz 8-pinowy kabel +12 V (EPS12V) do płyty głównej.

A. Jeśli płyta główna ma 8-pinowe gniazdo +12 V, podłącz kabel 8-pinowy bezpośrednio do płyty głównej.

B. Jeśli płyta główna ma gniazdo 4-pinowe, odłącz element 4-pinowy od kabla 8-pinowego, a następnie podłącz przygotowany w ten sposób kabel 4-pinowy bezpośrednio do płyty głównej.

OSTRZEŻENIE: Złącze 4-pinowe odłączane od 24-pinowego złącza głównego nie jest złączem „P4” anl „+12 V”. Użycie tego elementu zamlast złącza „P4” lub „+12 V” może spowodować poważne uszkodzenia.

1. Podłącz kable urządzeń peryferyjnych, kable PCI-Express i SATA.

A. Podłącz kable urządzeń peryferyjnych do gniazd zasilania dysku twardego i napędu CD-ROM/DVD-ROM.
B. Podłącz kable SATA do gniazd zasllania dysku SSD SATA lub dysku twardego.
C. W razie potrzeby podłącz kable PCI-Express do gniazd zasilania kart wideo PCI-Express.
D. Podłącz kable urządzeń peryferyjnych do elementów z małym złączem 4-pinowym.
E. Sprawdź, czy wszystkie kable są dokładnie podłączone. Zachowaj pozostałe kable z modułowego systemu okablowania na potrzeby podłączenia dodatkowych podzespołów w przyszłości.

1. Podłącz przewód zasilania prądem przemiennym do zasilacza i włącz zasilacz, naciskając włącznik (pozycja ON — Włączone oznaczona jako „I”).

Gratulujemy! Nowy zasilacz CORSAIR już jest zamontowany, a komputer gotowy do działania.

Ważne Informacje Dotyczące Bezpieczeństwa

UWAGA — RYZYKO PORAŻENIA PRĄDEM!

1. Montaż należy przeprowadzić zgodnie z wszystkimi instrukcjami producenta i ostrzeżeniami dotyczącymi bezpieczeństwa. Nieprzestrzeganie tych wytycznych może spowodować uszkodzenie zasilacza albo komputera, a także poważne obrażenia lub śmierć.
2. W zasilaczu jest wysokie napięcie. Nie należy otwierać obudowy zasilacza ani próbować go naprawić, ponieważ jego elementy nie są przystosowane do naprawy i wymiany przez użytkownika.
3. Produkt jest przeznaczony do użytku tylko wewnątrz pomieszczeń.
4. Nie należy używać zasilacza w pobliżu wody ani w środowisku o wysokiej temperaturze lub wilgotności.
5. Nie należy montować zasilacza w pobliżu źródeł ciepła, takich jak grzejniki, nadmuchy ciepłego powietrza, piece ani innych urządzeń wytwarzających ciepło.
6. Nie należy wkładać żadnych przedmiotów do otworów ani kratek wentylatora zasilacza.
7. Nie należy modyfikować kabli i/ani złączy znajdujących się w komplecie zasilacza.
8. Jeśli zasilacz ma modułowy system okablowania, należy używać tylko kabli dostarczonych przez producenta. Inne kable mogą być niezgodne, a tym samym spowodować poważne uszkodzenia komputera i zasilacza.
9. Główne 24-pinowe złącze zasilania ma odłączane złącze 4-pinowe. To złącze 4-pinowe nie jest złączem P4 ani ATX +12 V. Nie należy wkładać tego kabla na siłę w gniazdo P4 ani ATX +12 V na płycie głównej.
10. Nieprzestrzeganie zaleceń zawartych w instrukcji producenta i/lub wytycznych dotyczących bezpieczeństwa powoduje natychmiastową utratę wszelkich praw gwarancyjnych.
