MANUALE UTENTE CX650M CORSAIR

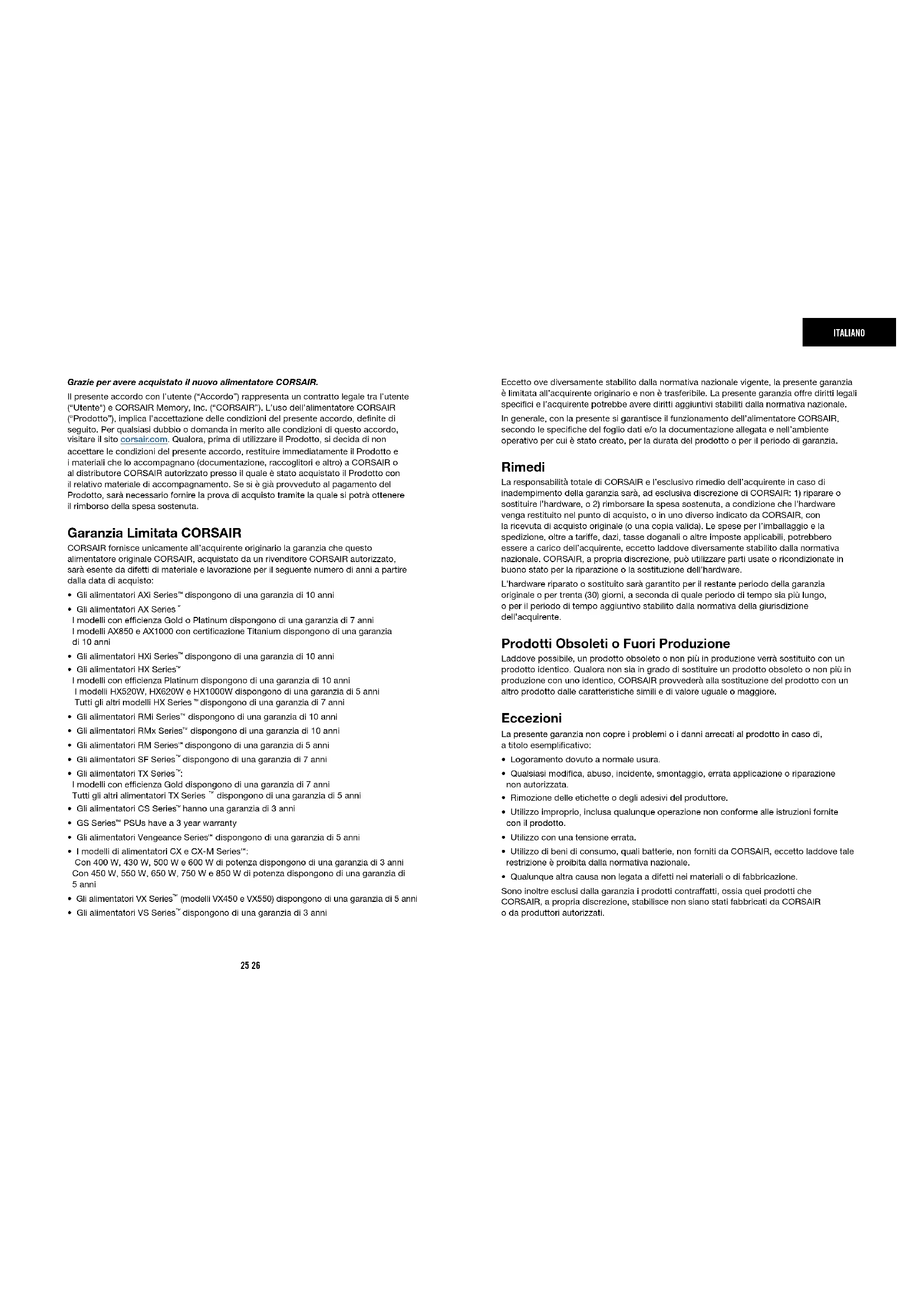

komen daarmee onmiddellijk alle garanties te vervallen.25 26 ITALIANO Grazie per avere acquistato il nuovo alimentatore CORSAIR. Il presente accordo con l’utente (“Accordo”) rappresenta un contratto legale tra l’utente (“Utente") e CORSAIR Memory, Inc. (“CORSAIR”). L’uso dell’alimentatore CORSAIR (“Prodotto”), implica l’accettazione delle condizioni del presente accordo, definite di seguito. Per qualsiasi dubbio o domanda in merito alle condizioni di questo accordo, visitare il sito corsair.com. Qualora, prima di utilizzare il Prodotto, si decida di non accettare le condizioni del presente accordo, restituire immediatamente il Prodotto e i materiali che lo accompagnano (documentazione, raccoglitori e altro) a CORSAIR o al distributore CORSAIR autorizzato presso il quale è stato acquistato il Prodotto con il relativo materiale di accompagnamento. Se si è già provveduto al pagamento del Prodotto, sarà necessario fornire la prova di acquisto tramite la quale si potrà ottenere il rimborso della spesa sostenuta. Garanzia Limitata CORSAIR CORSAIR fornisce unicamente all’acquirente originario la garanzia che questo alimentatore originale CORSAIR, acquistato da un rivenditore CORSAIR autorizzato, sarà esente da difetti di materiale e lavorazione per il seguente numero di anni a partire dalla data di acquisto:

• Gli alimentatori AXi Series

dispongono di una garanzia di 10 anni

• Gli alimentatori AX Series

I modelli con efficienza Gold o Platinum dispongono di una garanzia di 7 anni I modelli AX850 e AX1000 con certificazione Titanium dispongono di una garanzia di 10 anni

• Gli alimentatori HXi Series

dispongono di una garanzia di 10 anni

• Gli alimentatori HX Series

I modelli con efficienza Platinum dispongono di una garanzia di 10 anni I modelli HX520W, HX620W e HX1000W dispongono di una garanzia di 5 anni Tutti gli altri modelli HX Series

dispongono di una garanzia di 7 anni

• Gli alimentatori RMi Series

dispongono di una garanzia di 10 anni

• Gli alimentatori RMx Series

dispongono di una garanzia di 10 anni

• Gli alimentatori RM Series

dispongono di una garanzia di 5 anni

• Gli alimentatori SF Series

dispongono di una garanzia di 7 anni

• Gli alimentatori TX Series

I modelli con efficienza Gold dispongono di una garanzia di 7 anni Tutti gli altri alimentatori TX Series

dispongono di una garanzia di 5 anni

• Gli alimentatori CS Series

hanno una garanzia di 3 anni

• Gli alimentatori Vengeance Series

dispongono di una garanzia di 5 anni

• I modelli di alimentatori CX e CX-M Series

Con 400 W, 430 W, 500 W e 600 W di potenza dispongono di una garanzia di 3 anni Con 450 W, 550 W, 650 W, 750 W e 850 W di potenza dispongono di una garanzia di 5 anni

• Gli alimentatori VX Series

(modelli VX450 e VX550) dispongono di una garanzia di 5 anni

• Gli alimentatori VS Series

dispongono di una garanzia di 3 anni Eccetto ove diversamente stabilito dalla normativa nazionale vigente, la presente garanzia è limitata all’acquirente originario e non è trasferibile. La presente garanzia offre diritti legali specifici e l’acquirente potrebbe avere diritti aggiuntivi stabiliti dalla normativa nazionale. In generale, con la presente si garantisce il funzionamento dell’alimentatore CORSAIR, secondo le specifiche del foglio dati e/o la documentazione allegata e nell’ambiente operativo per cui è stato creato, per la durata del prodotto o per il periodo di garanzia. Rimedi La responsabilità totale di CORSAIR e l’esclusivo rimedio dell’acquirente in caso di inadempimento della garanzia sarà, ad esclusiva discrezione di CORSAIR: 1) riparare o sostituire l’hardware, o 2) rimborsare la spesa sostenuta, a condizione che l’hardware venga restituito nel punto di acquisto, o in uno diverso indicato da CORSAIR, con la ricevuta di acquisto originale (o una copia valida). Le spese per l’imballaggio e la spedizione, oltre a tariffe, dazi, tasse doganali o altre imposte applicabili, potrebbero essere a carico dell’acquirente, eccetto laddove diversamente stabilito dalla normativa nazionale. CORSAIR, a propria discrezione, può utilizzare parti usate o ricondizionate in buono stato per la riparazione o la sostituzione dell’hardware. L’hardware riparato o sostituito sarà garantito per il restante periodo della garanzia originale o per trenta (30) giorni, a seconda di quale periodo di tempo sia più lungo, o per il periodo di tempo aggiuntivo stabilito dalla normativa della giurisdizione dell’acquirente. Prodotti Obsoleti o Fuori Produzione Laddove possibile, un prodotto obsoleto o non più in produzione verrà sostituito con un prodotto identico. Qualora non sia in grado di sostituire un prodotto obsoleto o non più in produzione con uno identico, CORSAIR provvederà alla sostituzione del prodotto con un altro prodotto dalle caratteristiche simili e di valore uguale o maggiore. Eccezioni La presente garanzia non copre i problemi o i danni arrecati al prodotto in caso di, a titolo esemplificativo:

• Logoramento dovuto a normale usura.

• Qualsiasi modifica, abuso, incidente, smontaggio, errata applicazione o riparazione non autorizzata.

• Rimozione delle etichette o degli adesivi del produttore.

• Utilizzo improprio, inclusa qualunque operazione non conforme alle istruzioni fornite con il prodotto.

• Utilizzo con una tensione errata.

• Utilizzo di beni di consumo, quali batterie, non forniti da CORSAIR, eccetto laddove tale restrizione è proibita dalla normativa nazionale.

• Qualunque altra causa non legata a difetti nei materiali o di fabbricazione. Sono inoltre esclusi dalla garanzia i prodotti contraffatti, ossia quei prodotti che CORSAIR, a propria discrezione, stabilisce non siano stati fabbricati da CORSAIR o da produttori autorizzati.27 28 ITALIANO Limitazione di Responsabilità CORSAIR NON SARÀ RESPONSABILE PER DANNI SPECIALI, INCIDENTALI, INDIRETTI O CONSEQUENZIALI, INCLUSA, A TITOLO ESEMPLIFICATIVO, LA PERDITA DI PROFITTI, RICAVI O DATI (DIRETTI O INDIRETTI) O LA PERDITA COMMERCIALE PER INADEMPIENZA A QUALUNQUE GARANZIA ESPLICITA O IMPLICITA SUL PRODOTTO, NEANCHE PREVIO AVVISO A CORSAIR DELL’EVENTUALITÀ DI TALI DANNI. Alcune normative nazionali non consentono l’esclusione o la limitazione dei danni speciali, indiretti, incidentali o consequenziali, per cui tale limitazione o esclusione potrebbe non essere applicabile nella giurisdizione dell’acquirente. Durata Delle Garanzie Implicite ECCETTO OVE DIVERSAMENTE STABILITO DALLA NORMATIVA VIGENTE, QUALUNQUE GARANZIA IMPLICITA CONDIZIONE DI COMMERCIABILITÀ O IDONEITÀ PER UNO SCOPO SPECIFICO SUL PRESENTE PRODOTTO HARDWARE È LIMITATA ALLA DURATA DEL PERIODO DI GARANZIA LIMITATA APPLICABILE PER IL PRODOTTO. Alcune normative nazionali non consentono limitazioni sulla durata delle garanzie implicite, per cui tale limitazione potrebbe non essere applicabile nella giurisdizione dell’acquirente. Diritti Legali Nazionali I consumatori sono detentori di diritti legali in base alle legislazioni nazionali applicabili che regolamentano la vendita di beni di consumo. Le garanzie contenute nella presente Garanzia Limitata non ledono tali diritti. Esclusione di Ulteriori Garanzie Nessun dipendente, rivenditore o agente CORSAIR è autorizzato ad applicare modifiche, estensioni o aggiunte alla presente garanzia. Come Richiedere un Intervento in Garanzia Prima di richiedere un intervento in garanzia, si consiglia di contattare il gruppo di supporto tecnico o visitare il sito Web corsair.com e consultare l’apposita sezione di assistenza tecnica. Tale procedura potrebbe essere sufficiente per risolvere il problema. In generale, le richieste di intervento in garanzia valide vanno fatte pervenire al punto di acquisto originale entro i trenta (30) giorni successivi all’acquisto. Tale periodo può variare in base a dove è stato acquistato il prodotto. Si consiglia di consultare la normativa sui resi presso il rivenditore da cui è stato acquistato il prodotto. Eventuali richieste di intervento in garanzia che non possono essere elaborate dal punto vendita originale vanno inviate direttamente a CORSAIR. Le informazioni relative ai contatti del servizio di assistenza clienti sono disponibili sul Web all’indirizzo corsair.com/contact o nella documentazione allegata al prodotto. Introduzione Gli alimentatori CORSAIR sono progettati per essere perfettamente compatibili con il tuo PC desktop per la creazione o l’upgrade di sistemi personalizzati. Grazie alle funzionalità tipiche degli alimentatori di fascia alta, rappresenta la scelta ideale per i sistemi che si basano su un’alimentazione continua e affidabile e bassi livelli di rumore. Gli alimentatori CORSAIR offrono funzionalità e tecnologie d’avanguardia:

supportano lo standard ATX12V2.4 e sono retrocompatibili con gli standard ATX12V2.31 e precedenti, oltre ai sistemi ATX 2.2 e precedenti.

• Gli alimentatori CX600, CX600M, i modelli con potenza inferiore di CX e CX-M Series

e gli alimentatori VS Series

supportano lo standard ATX12V2.31 e sono retrocompatibili con tutti i sistemi ATX12V precedenti.

• Tutti gli alimentatori CORSAIR dispongono una ventola di aspirazione con regolazione termostatica che cambia velocità in base alla temperatura, consentendoti di sfruttare un più alimentatore più silenzioso a bassi carichi.

• Gli alimentatori GS, TX, TX-M, RM, HX, AX (eccetto il modello AX1200) e AXi di CORSAIR dispongono tutti della modalità della ventola Zero RPM. A carichi bassi, la ventola di aspirazione si arresta, consentendo all’alimentatore di funzionare in modo assolutamente silenzioso.

• Tutti gli alimentatori CORSAIR garantiscono un’efficienza minima pari all’80% in condizioni di carico del 10% o superiore.

• Correzione del fattore di potenza attiva di 0.99, che fornisce un’alimentazione precisa e affidabile.

• Una via dedicata a +12 V offre la massima compatibilità con i componenti più recenti.

• La protezione da sovratensione, sovralimentazione, sottotensione e cortocircuito contribuisce alla sicurezza dei componenti critici del sistema.

• Cavi di lunghezza extra per configurazioni in telai full tower.

• I cavi possono essere inguainati o a nastro piatti, per un aspetto più elegante e un migliore flusso d’aria.

• Le unità modulari, ad esempio i modelli CX-M, TX-M, CS-M, RM, HX, AX e AXi, consentono agli utenti di rimuovere i cavi. Ciò consente un’installazione più semplice e permette all’utente di eliminare quelli inutilizzati, riducendo l’ingombro dei cavi all’interno del telaio.29 30 ITALIANO Installazione Prima di procedere con l’installazione, leggere attentamente e per intero questo manuale. Fase A: Rimozione dell’alimentatore esistente Se si sta assemblando un nuovo sistema, passare direttamente alla Fase B.

1. Scollegare il cavo di corrente CA dalla presa a muro o dal gruppo di continuità e

dall’unità di alimentazione esistente.

2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte

3. Seguire le istruzioni nel manuale del telaio e disinstallare l’unità di alimentazione

4. Passare alla Fase B.

Fase B: Installazione dell’unità di alimentazione CORSAIR

1. Verificare che il cavo dell’alimentazione CA non sia collegato.

2. Seguire le istruzioni del manuale del telaio ed installare l’unità di alimentazione con le viti

3. Collegare il cavo di alimentazione principale a 24 pin. Il cavo di alimentazione principale

a 24 pin dispone di un meccanismo scollegabile a 4 pin che consente l’uso di una presa a 24 pin o a 20 pin sulla scheda madre. A. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin direttamente dall’alimentatore alla scheda madre. B. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a quattro pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a quattro pin.

4. Connettere il cavo a otto pin +12 V (EPS12V) alla scheda madre.

A. Se la scheda madre è dotata di una presa a otto pin +12 V, collegare il cavo a otto pin direttamente alla scheda madre. B. Se la scheda madre è dotata di una presa a quattro pin, scollegare i quattro pin dal cavo a otto pin e collegare il cavo a quattro pin direttamente alla scheda madre. AVVERTENZA: I quattro pin scollegabili del connettore principale a 24 pin non sono un connettore “P4” o “+12 V”. Il loro utilizzo al posto di un connettore “P4” o “+12 V” può provocare gravi danni.

5. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

A. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell’unità CD-ROM/DVD-ROM. B. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell’unità SSD. C. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express. D. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin piccolo. E. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.

6. Collegare il cavo di alimentazione CA all’alimentatore e accenderlo portando

l’interruttore sulla posizione ON (marcata con “I”). Congratulazioni! L’installazione dell’alimentatore Gaming Series di CORSAIR è stata completata e il sistema è pronto per essere utilizzato! Informazioni Importanti Sulla Sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l’installazione nel rispetto delle istruzioni del produttore e degli avvisi

di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o al sistema ed essere causa di gravi lesioni o morte.

2. All’interno dell’alimentatore è presente un voltaggio elevato. Non aprire l'involucro né

cercare di riparare l’alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.

3. Il presente prodotto è stato progettato esclusivamente per l’utilizzo in luoghi chiusi.

4. Non utilizzare l’alimentatore in prossimità di acqua o in ambienti a temperature e

5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di

riscaldamento, stufe o altri apparecchi che producono calore.

6. Non inserire oggetti nell’area della griglia della ventola o di ventilazione aperta

7. Non modificare i cavi e/o i connettori in dotazione con l’alimentatore.

8. Se l’alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore.

Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l’alimentatore in modo grave.

9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile

a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12 V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12 V della scheda madre.

10. L’inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza
