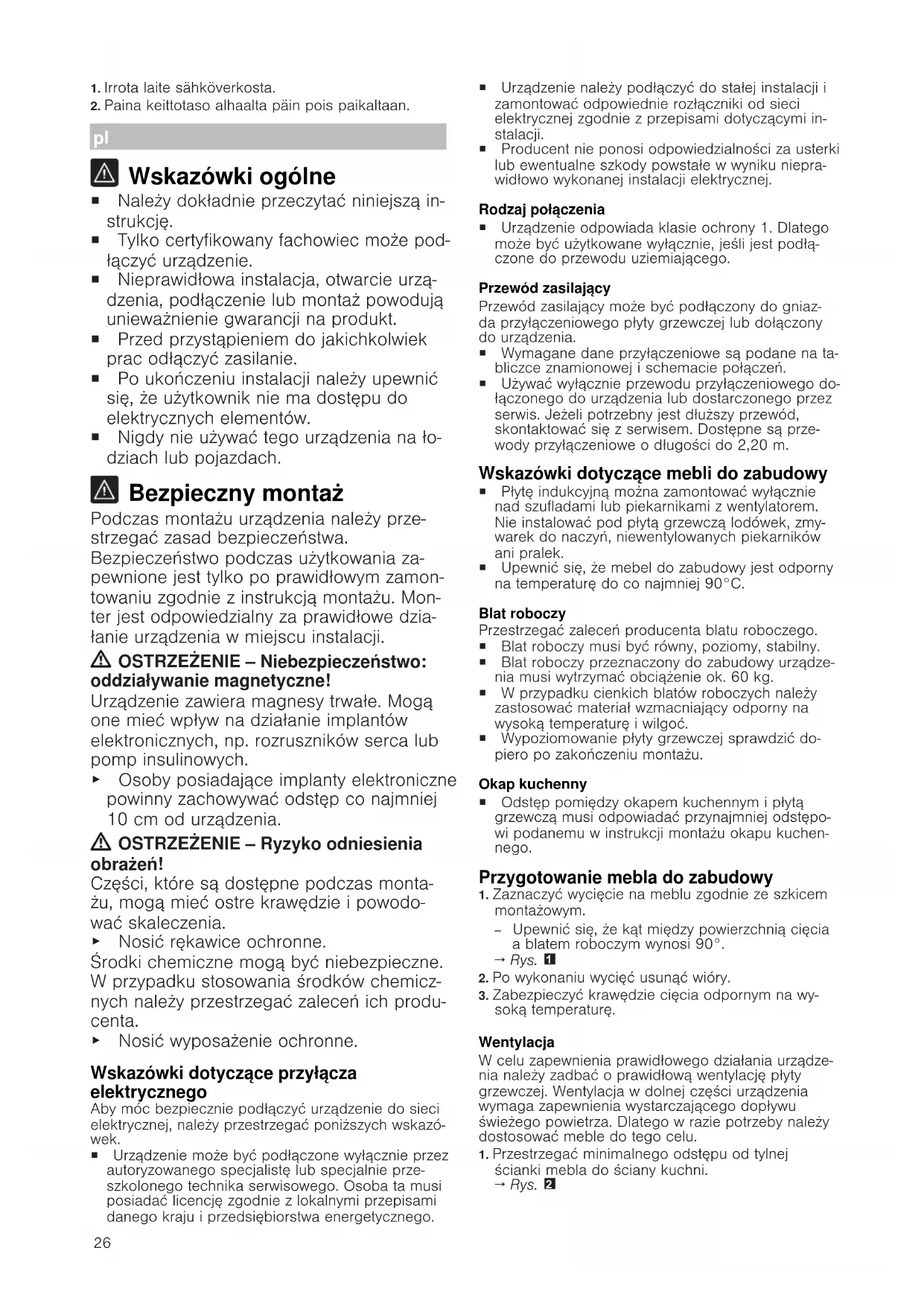

INSTRUKCJA OBSŁUGI 3EB980AH BALAY

Nalezy dokladnie przycie zniniejsza instrukcje.
Tylko certyfikowy fachwiec要去 podlączy urzadzenia.
- Nieprawidłowa instalacja, otwarcie urzadzenia, podłaczenia lub montaz powoduja uniewañnienie gwarancji na produkt.
- Przed przystapieniem do jakichkolwiek, prac odłaczyc zasilanie.
- Po ukończeniu instalacji naleź upewnić sie, ze uzytkownik nie ma dostępu do elektrycznych elementów.
Nigdy nie uzywac tego urzadzenia na lodziach lub pojazdach.

Bezpieczny montaz

Podczas montazu urzadzenia nalezy przy strzegac zasad bezpiecznychsta.

Bezpieczentwo podczas uzytkowania za pewnione jest tylko po prawidowym zamontowani zgodnie z instrukcja montazu. Monter jest odpowiedzialny za prawidowej dziaranie urzadzenia w miajscu instalacji.

OSTRZEZENIE - Niebezpieczenstwo: oddziaływanie magnetyczne!

Urzadzenie zawiera magnesy trwate. Moga onemiec wplyw na dziatanie implantow elektronicznych, np. Rozrusznikow serca lub pomp insulinowych.

• Osoby posiadajace implanty elektroniczne powinny zachowywać odstep co najmiej 10 cm od urzadzenia.

OSTRZEZENIE - Rzyko odniesenia obrażen!

Częsci, króre są dostepne podczas montażu, mogamieć ostre krawędzie i powodowej skaleczenia.

Nosić rekawice ochonne.
Środki chemiczne moga byc niebezmieczne. W przypadku stosowania Środków chemiznych sąȩzy przyestrzejaco zalecen ich produkta.
- Nosić wyposzazenia ochronne.

Wskazówki dotyczę przylacza elektrycznégo

Aby moc bezpiecznie podlączyc urzadzenie do sieci elektrycznej, naleź przy restręgać ponieszych wskazówek.

Urzadzenie要去byc podlaczone wyacznie przez autoryzowanego specjaliste lub spezialnie przeszkolonego technika serwisowego.Osoba ta musi posiada licenci zgodnie z lokalnymi przypisami danego kraju i przydsiegbiorstwa energetyczneo.

Urzejdenie nalezy podlączyc do statej instalacji i zamontowac odpowiednie rozlączniki od sieci elektrycznej zgodnie z przypisami dotyczymi instalacji.
- Producent nie ponosi odpowiedzialnosci za usterki lub ewentualne szkody powstate wwynikuNiepra-widfowo wykonanej instalacji elektrycznej.

Rodzaj polaczenia

Urzejdenie odppiada klasie ochry 1. Dlatego maybe uzytkowane wylacznie, jesti jest podlaczone do przywodu uziemiazęcego.

Przewód zasilajacy

Przewód zasilajcy要去byc podlączony do gniażda przytȩczeniwogo pły grzewciej lub doźćzonydo urzadzenia.

Wymagane dane przyłączeniowe są podane na tabliczce znamionowej i schemacie polaczenia.
Uzywac wyłacznie przy.§czeniowego doćzaczonego do urzadzenia lub dostarczonego przyż serwis. Jeźeli potrzebny jest dluszysz przywo, skontakłowac sie z serwisem. Dostepe na przywody przy.§czeniowe odługosci do 2,20 m.

Wskazówki dotyczemebli do zabadowy

• Pfyte indukcyjna moins zamontowac wylacznie nad szufladami lub piekarnikami z wentylatorem. Nie instalowac pod pfyta grzewcza lodowek, zmywarek do naczyn, niewentlylowanych piekarnikow ani pralek.
• Upewnic sie, ze mebel do zabadowy jest odpornny na temperature do co najmiej 90^ .

Blat roboczy

Przestrzegać zalecen producenta blatu roboczego.
- Blat roboczymusi byc rowny, poziomy, stabilny.
- Blat roboczny przyznaczony do zagudowy uradzenia musi wytrzymać obciañenie ok. 60 kg.
W przypadku cienkich blatant roboczych sązy zastosowac material wzmacniajacy odpornny na wysoka temperature i wilgoć.
Wypoziomowanie pły grzewciej sprawdzić dopiero po zakończeniu montazu.

Okap kuchenny

• Odstep pomiedzy okapem kuchennym i plya grzewcza musi odpowiadac przyznajmniej odstepow podanemu w instrukcji montazu okapu kuchenego.

Przygotowanie mebla do zagudowy

1. Zaznaczyc wyciecie na meblu zgodnie ze szkicem montażowym.

2. Upewnic sie, ze kát miédzy powierzchnia cięcia a blatem roboczymDynosi 90^
   →Rys. 1

3. Po wykonani wyciec usnac wiory.

4. Zabezmieczyc krawedzie cięcia odpornym na wysocka temperature.

Wentylacja

W celu zapewnienia prawidlowego dzialania urzadzenia nalezy zadbac o prawidlowa wentylacje plyty grzewczej. Wentylacja w dolnej czeci urzadzenia wymaga zapewnienia wystarczajacego doplywu swiezego powietrza. Dlatego w razie potrzeby nalezy dostosowac meble do tego celu.

1. Przestrzejagć minimalnégo odstepu od tylnej scianki mebla do sciany kuchni.

Rys. 2

1. Nie zaslaniac otworu na gorze tylnej scianki mebla. Rys.
2. Jeźeli minimaly odstep 20 mm z tylu mebla nie zostaf uwzględniony, naleź wykonac otwor na spodzie. Rys.
3. Jeźeli szerokosc wewnatrz mebla nie przyekracza 750 mm, wykonac nacięcia na sciankach bocznych. Rys.
4. Dolnego cokolu nie nalezy hermetycznie uszczelniac.

Uwaga: W przypadku montazu urzadzenia w ramach wyspy kuchennej lub w innym niewymienionym mistrsuc nausea zapewnić odpowiednia wentylacje pty grzewczej.

Montaz nad szuflada

W celu zapewnienia prawidlowej wentylacji odstep miedzy powierzchnia blatu roboczego a gorna czescia szuflady musi winosic 65 mm.

→Rys.

Montaż nad piekarnikiem

W celu zapewnienia prawidlowej wentylacji odstep miedzy gorna powierzchnia blatu roboczego a powierzchnia frontu piekarnika musiwynosi 30~mm a minimalny odstep miedzy piekarnikiem a plytagrzewcza musiwynosi 5mm
Sprawdzić moziwość montaź w instrukcji montaź piekarnika, jesti trzeba zwiekszyć odstep między płyta grzewczą a piekarnikiem.

→Rys.7

Doprowadzanie przewodu zasilajacego do gniazda przyłączeniowej

Wymaganie: W przypadku urzadzen bez zamontowanego uprzednio zasilacza.

1. Plyte grzewcza obróc i połozć na dnie opakowania, na sciereczce lub na innej powierzchni, abyunikné zarysowan. Rys. 8
2. Za pomocagwretaka podnieszcPokrywe gniazda przylaczeniowego. Rys.
3. Odkrećić Šrube mucujacá i za pomocá wkrétaka uniesć opaske zaciskowa. → Rys. 10
4. Podlaczac do gniazda przyłączeniowej wyłącznie zgodnie z rysunkiem: Rys.
5. BN: brazowy
6. BU: niebieski
7. GN/YE:źolty i zielony
8. BK: czarny
   -GY: szary

Uwaga: W przypadku podłaczenia wedlug schematu połaczenia 2L/2N sąȩzy zmieniec uklad mostków zgodnia ze schematem.

1. Po podląceniu przygewodu poprawnie dokrecić sru-by na gnieźdie przyłączeniowym.
2. Przewód zasilajcy przymocowej za pomocapi opaski zaciskowej i dokrecić srubemocujaca. Rys. 12
3. Ulozyc kable w srodkowej czeci gniazda przytaczeniowego. ZamknacPokrywe gniazda przytaczeniowego.

Montaż płyty grzewciej

1. Dopasowac pIyTe grzewcza z przyodu wneki do za-budowy. Rys. [R]
2. Plyte grzewcza osadzic w wycieciu. Rys. 14
3. W przypadku blatant roboczych wylożonych płytka mi uszczelnic fugi kauczukiem silikonowym.

Uwaga: Nie zaginać ani nie zaciskać przyfátczeniowego i trzymać go z dala od ostrych krawędzi i gorących czȩci.

Podłuczanie urzadzenia

Wymaganie: Nalezy przyestrzegać danych dotyczachych połaczenia podanych na tablicze znamionowej.

1. Podlączac wylącznie zgodnie ze schematem pola-czen:

Rys. 15, Rys. 16
- BN: brazowy
- BU:niebieski
- GN/YE: zóty i Zielony
BK:czarny
- GY: szary

Uwaga: W zaleznosci od rodzaju przy增长率 maybe koniecznazmiana rozmieszczenia dostarcznych fabrycznie zacisków. W tymelu nalezy w razie potrzeby skroci zaciski i usunac izolacje, aby zamontowaczacisk, ktory taczyny dwa przyewody.

1. Sprawdzanie gotowość do prácy: jestli na wskaźniku urzadzenia pojawi sie 400bEosda- dzenie nie jest prawidlowo podlaczone. OdlacZYC urzadzenia od zasilania i sprawdzić podlaczenia przyzewodu zasilajacego do sieci.

Specjalne kombinacje

W przypadku montazu pły grzewczyj nad piekarni-kiem(innerj marki nalezy zastosowac drewniana pły财税gradzajaca.

Rys. 17

Demontaz urzadzenia

UWAGA!

Naręździa moga uszkodzić urzadzenia.

Nigdy wyciagac urzadzenia od gory.
1. Odłaczyc urzadzenia od sieci elektrycznej.
2. Wypchnac ptye grzewcza od dofu.

tr
