BEDIENUNGSANLEITUNG 3EB980AH BALAY

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraftarf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufahr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen des Geräts am Aufstellungssort verantwortlich.

WARNING - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen be-einflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, konnen scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe/TRagen.

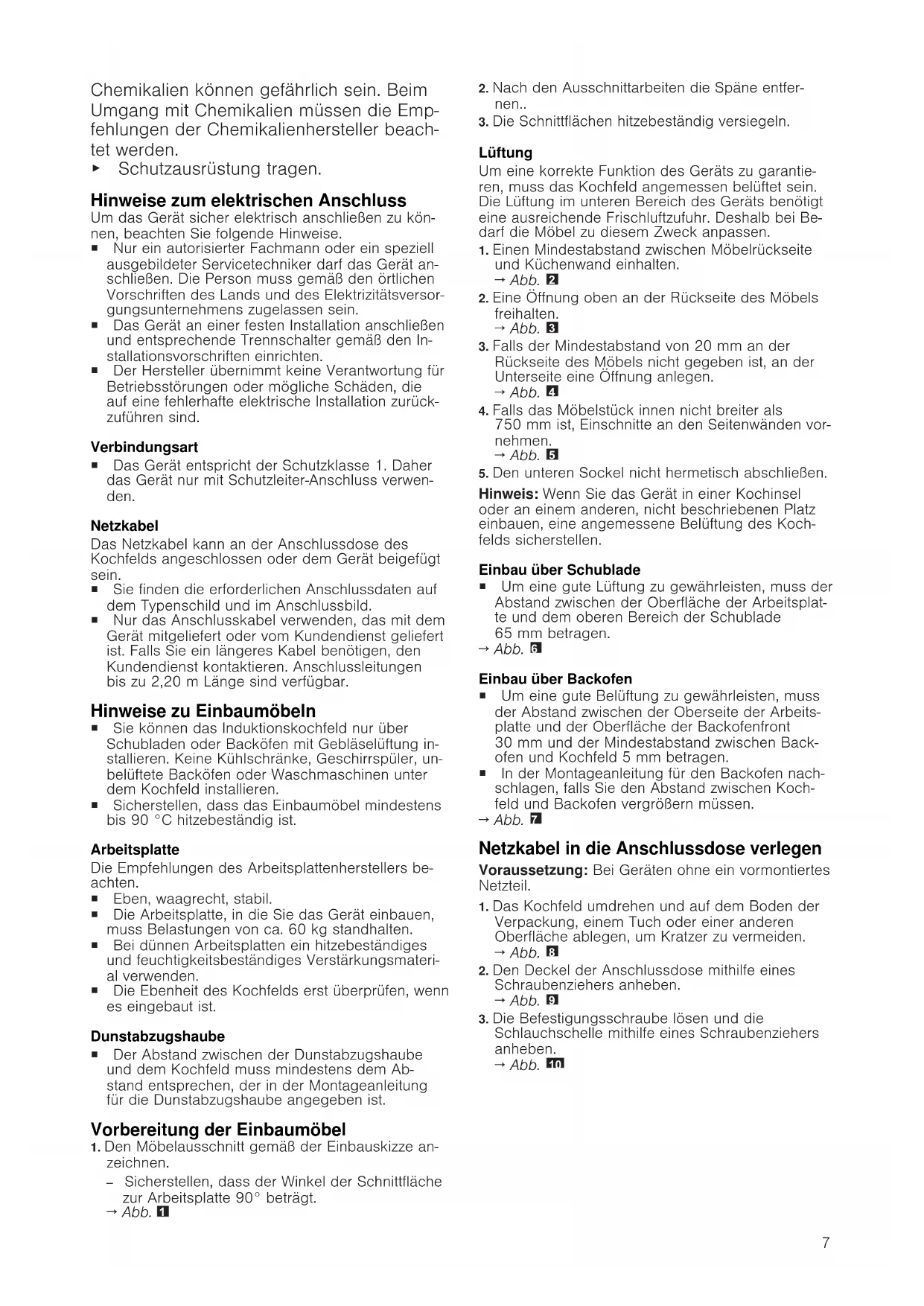

Chemikalien können gefährlich sein. Beim Umgang mit Chemikalien mussen die Empfehlungen der Chemikalienhersteller beachtet werden.

Schutzausrüstunglagen.

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zureckzuführen sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigefegt sein.

• Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.
• Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst geliefert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Lange sind verfügbar.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläseluftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verständungsmaterial verwenden.
Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

• Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichnen.

2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt.

→Abb. 1

1. Nach den Ausschnittarbeiten die Späne entfernen..
2. Die Schnittflächen hitzebeständig versiegeln.

Luftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts besteht eine ausreichende Frischluftzufahr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten.

$$ \rightarrow A b b. 2 $$

1. Eine Öffnung offen an der Rückseite des Möbels freihalten.

$$ \rightarrow A b b. \quad 3 $$

1. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Offnung anlegen.

$$ \rightarrow A b b. \quad 4 $$

1. Falls das Möbelstückinnen nicht breiter als 750~mm ist, Einschnitte an den Seitenwänden vornehmen.

$$ \rightarrow A b b. \quad 5 $$

1. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen.

$$ \rightarrow A b b. \quad 6 $$

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.

$$ \rightarrow A b b. \quad 7 $$

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden. Abb. 8
2. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.

$$ \rightarrow A b b. \quad 9 $$

1. Die Befestigungsschraube losen und die Schlauchschelle mithilfe eines Schraubenziehers anheben.

$$ \rightarrow A b b. \quad m $$

1. Nur gemäß Abbildung an der Anschlussdose anschlieben:

→Abb. m
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
BK: Schwarz
- GY: Grau

Hinweis: Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die Anordnung der Brücken dem Diagramm entsprechend ändern.

1. Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.
2. Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen. Abb. 12
3. Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schlieben.

Kochfeld einsetzen

1. Das Kochfeld im vorderen Teil der Einbaunische anpassen
   →Abb. [3]
2. Das Kochfeld in den Ausschnitt einsetzen.
   →Abb. 14
3. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und bereits Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

Abb. 15, Abb. 16
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Je nach Anschlussart<müssen Sie eventuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür,müssen Sie eventuell die Klemmen kürzen und die Isolierung entfern, um eine Klemme einzusetzen, die zwei Kabel verbindet.

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 408d65 schieir, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prufen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→Abb. 17

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.

• Das Gerät vom Stromnetz trennen.

• Das Kochfeld von unter herausdrücken.
