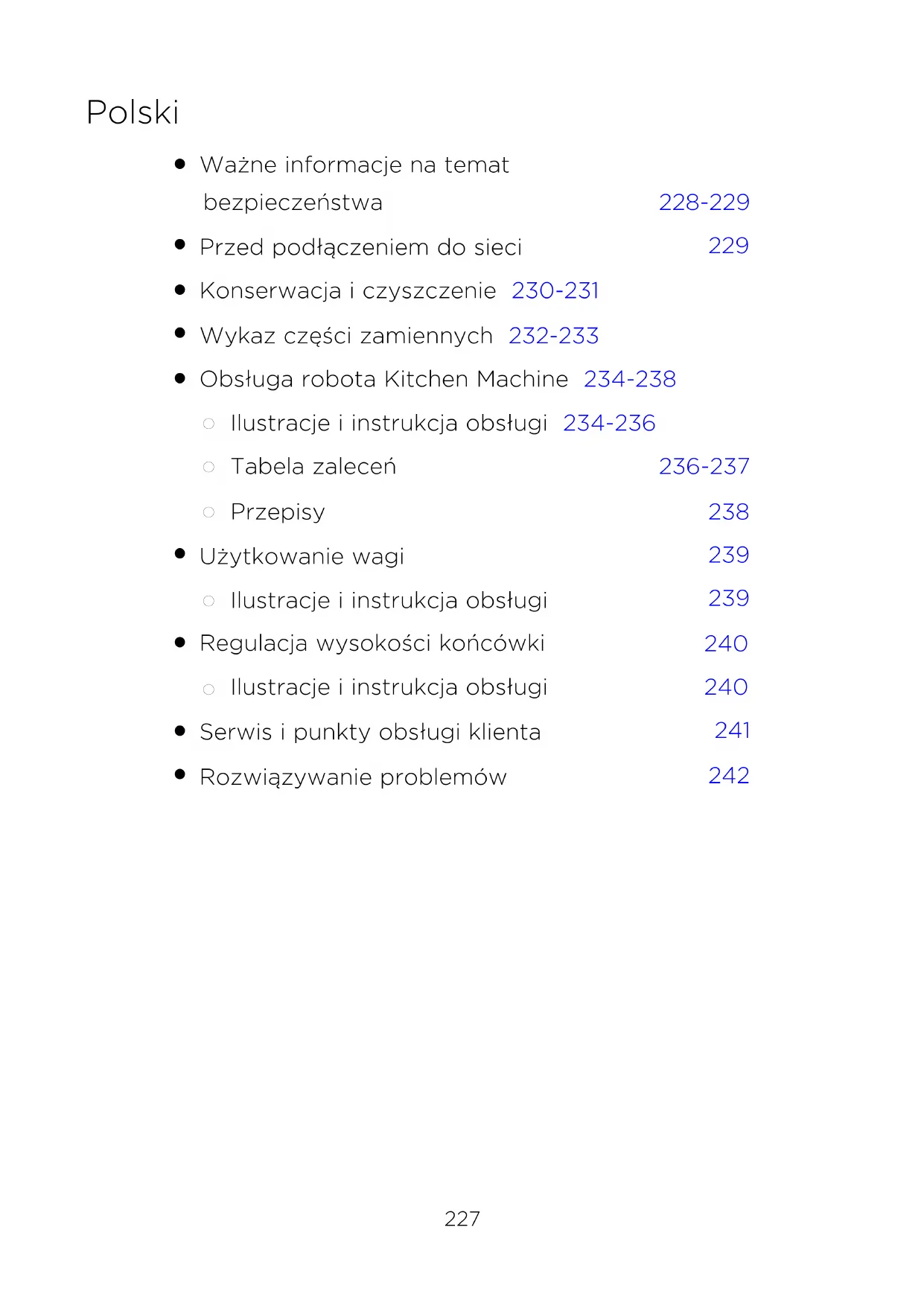

INSTRUKCJA OBSŁUGI Chef KVC3170S KENWOOD

Ważne informacje na temat bezpieczeństwa

Przed podłączeniem do sieci 228-229

Konserwacja i czyszczenie 230-231

Wykaz części zamiennych 232-233

Obsługa robota Kitchen Machine 234-238

Ilustracje i instrukcja obsługi 234-236

Ilustracje i instrukcja obsługi

Regulacja wysokości końcówki

Ilustracje i instrukcja obsługi

Serwis i punkty obsługi klienta

Rozwiązywanie problemów 236-237

Ważne informacje na temat bezpieczeństwa

Przeczytać uważnie poniższą instrukcję i zachować na wypadek potrzeby skorzystania z niej w przyszłości.

Przed pierwszym użyciem usunąć wszelkie materiały pakunkowe i etykiety. (Tabliczki znamionowej na spodzie urządzenia nie należy usuwać.) Umyć części, zob. ustęp pt. „Pielęgnacja i czyszczenie”.

Ze względów bezpieczeństwa uszkodzony przewód musi zostać wymieniony przez pracownika firmy Kenwood lub upoważnionego przez firmę Kenwood zakładu naprawczego w celu uniknięcia zagrożenia.

Przed zakładaniem i wyjmowaniem końcówek/nasadek, po użyciu urządzenia oraz przed przystępowaniem do czyszczenia należy zawsze przesunąć regulator prędkości do pozycji „O” (wyłączony) i wyjąć wtyczkę z gniazda zasilającego.

Do obracających się elementów i zamontowanych na urządzenie nasadek nigdy nie zbliżać części ciała, włosów, biżuterii i luźnych części garderoby.

Pracującego urządzenia nie wolno pozostawiać bez nadzoru.

Nie używać uszkodzonego urządzenia. W razie awarii oddać je do sprawdzenia lub naprawy (zob. ustęp pt. „Serwis i punkty obsługi klienta”).

Do mechanizmu zawiasowego nigdy nie wkładać rąk ani palców.

Nie dopuszczać, by w miejscach dostępnych dla dzieci z blatu, na którym stoi urządzenie, zwisał przewód sieciowy.

Nie uruchamiać robota z głowicą w pozycji uniesionej.

Nie wolno dopuszczać do zamoczenia korpusu z silnikiem, przewodu sieciowego ani wtyczki.

Podczas korzystania z końcówki do użytku w misce w urządzeniu zawsze zamocować miskę.

Nigdy nie stosować niekompatybilnych nasadek.

Nie używać jednocześnie więcej niż jednego gniazda (gniazda przyborów do użytku w misce i gniazda wolnych obrotów).

Nigdy nie przekraczać maksymalnych ilości i prędkości podanych w tabeli zalecanych sposobów użycia.

Korzystając z nasadek, należy przeczytać załączoną do danej nasadki instrukcję bezpieczeństwa.

Podczas wymontowywania przyborów do użytku w misce po dłuższej pracy należy zachować ostrożność, ponieważ mogą one być gorące.

Podczas podnoszenia urządzenia należy zachować ostrożność, ponieważ jest ciężkie.

Przed podniesieniem sprawdzić, czy głowica jest zablokowana, a miska, przybory, zaślepka gniazda i przewód zasilający nie są luźne.

Nie ruszać ani nie unosić głowicy robota, gdy na robocie zamocowana jest jedna z nasadek, ponieważ może on utracić stabilność.

Nie należy obsługiwać urządzenia stojącegow pobliżu krawędzi blatu ani wystającego poza jego krawędź, ani nie stosować siły podczas obsługi nasadki zamocowanej na urządzeniu, ponieważ może to spowodować utratę stabilności i przewrócenie się urządzenia, co może skutkować urazem ciała użytkownika.

Podczas przemieszczania urządzenia zawsze podnosić je, trzymając za podstawę i głowicę robota.229

Stosowanie urządzenia w sposób niezgodny z przeznaczeniem może grozić wypadkiem.

Krótki przewód zasilający ma zmniejszać zagrożenia związane z możliwością zaplątania się w przewód lub potknięcia się o niego.

Używanie przedłużaczy jest dozwolone pod warunkiem zachowania ostrożności podczas ich użytkowania.

Podczas używania przedłużacza:

1. Wartości zasilania podane na tabliczce znamionowej przedłużacza muszą

być co najmniej tak samo wysokie lub wyższe, jak wartości podane na tabliczce znamionowej urządzenia.

2. Przewód należy ułożyć tak, by nie zwisał z blatów w miejscach, w których

mogłoby go pociągnąć dziecko, lub w których można by się o niego przez przypadek potknąć.

3. Należy stosować przedłużacz z uziemieniem z przewodem trójżyłowym.

Parametry elektryczne urządzenia podane są na spodzie obudowy.

Urządzenia nie wolno obsługiwać dzieciom. Urządzenie i przewód sieciowy należy przechowywać w miejscu niedostępnym dla dzieci.

Należy sprawować kontrolę nad dziećmi, żeby nie bawiły się urządzeniem.

Urządzenia mogą być użytkowane przez osoby o obniżonej sprawności fizycznej, zmysłowej lub umysłowej lub osoby niemające doświadczenia ani wiedzy na temat zastosowania tych urządzeń, o ile korzystają z nich pod nadzorem odpowiedniej osoby lub otrzymały instrukcje dotyczące ich bezpiecznej obsługi i rozumieją zagrożenia związane z ich użytkowaniem. Wartość maksymalna mocy urządzenia odnosi się do nasadki minirozdrabniacza/młynka pracującej pod największym obciążeniem i pobierającej największą ilość prądu. Pobór mocy innych nasadek może być mniejszy. Urządzenie jest przeznaczone wyłącznie do użytku domowego. Firma Kenwood nie ponosi żadnej odpowiedzialności w przypadku niewłaściwego korzystania z urządzenia lub nieprzestrzegania niniejszych instrukcji. Pobór mocy Przy regulatorze prędkości w pozycji „O” Automatyczne przełączanie do trybu wyłączenia: nie dotyczy. Pobór mocy w trybie wyłączenia: )0,3 W. Przed podłączeniem do sieci

Sprawdzić, czy napięcie sieciowe odpowiada danym znamionowym podanym na spodzie obudowy urządzenia.

OSTRZEŻENIE: NINIEJSZE URZĄDZENIE MUSI BYĆ UZIEMIONE.

Urządzenie spełnia wymogi rozporządzenia Wspólnoty Europejskiej nr 1935/2004 dotyczącego materiałów i wyrobów przeznaczonych do kontaktu z żywnością.230 Konserwacja i czyszczenie

Przed przystąpieniem do czyszczenia należy zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego.

Podczas pierwszego użycia gniazda wolnych obrotów

może wokół niego pojawić się niewielka ilość smaru. Jest to całkowicie normalne – smar wystarczy wytrzeć. Korpus z silnikiem, osłony gniazd i osłona głowicy

Wytrzeć wilgotną szmatką, a następnie wysuszyć (w tym nóżki na spodzie urządzenia).

Do czyszczenia nie używać środków ściernych ani nie zanurzać elementów w wodzie. Miska

Umyć w zmywarce do naczyń bądź ręcznie, a następnie dobrze wysuszyć.

Do czyszczenia miski ze stali nierdzewnej nie używać szczoteczek drucianych, druciaków ani środków wybielająco-dezynfekujących. Do usuwania kamienia używać octu.

Przechowywać z dala od źródeł ciepła (kuchenki, piekarnika, mikrofalówki). Końcówki i osłona przeciwrozpryskowa

Umyć ręcznie, a następnie dobrze wysuszyć.231 N232

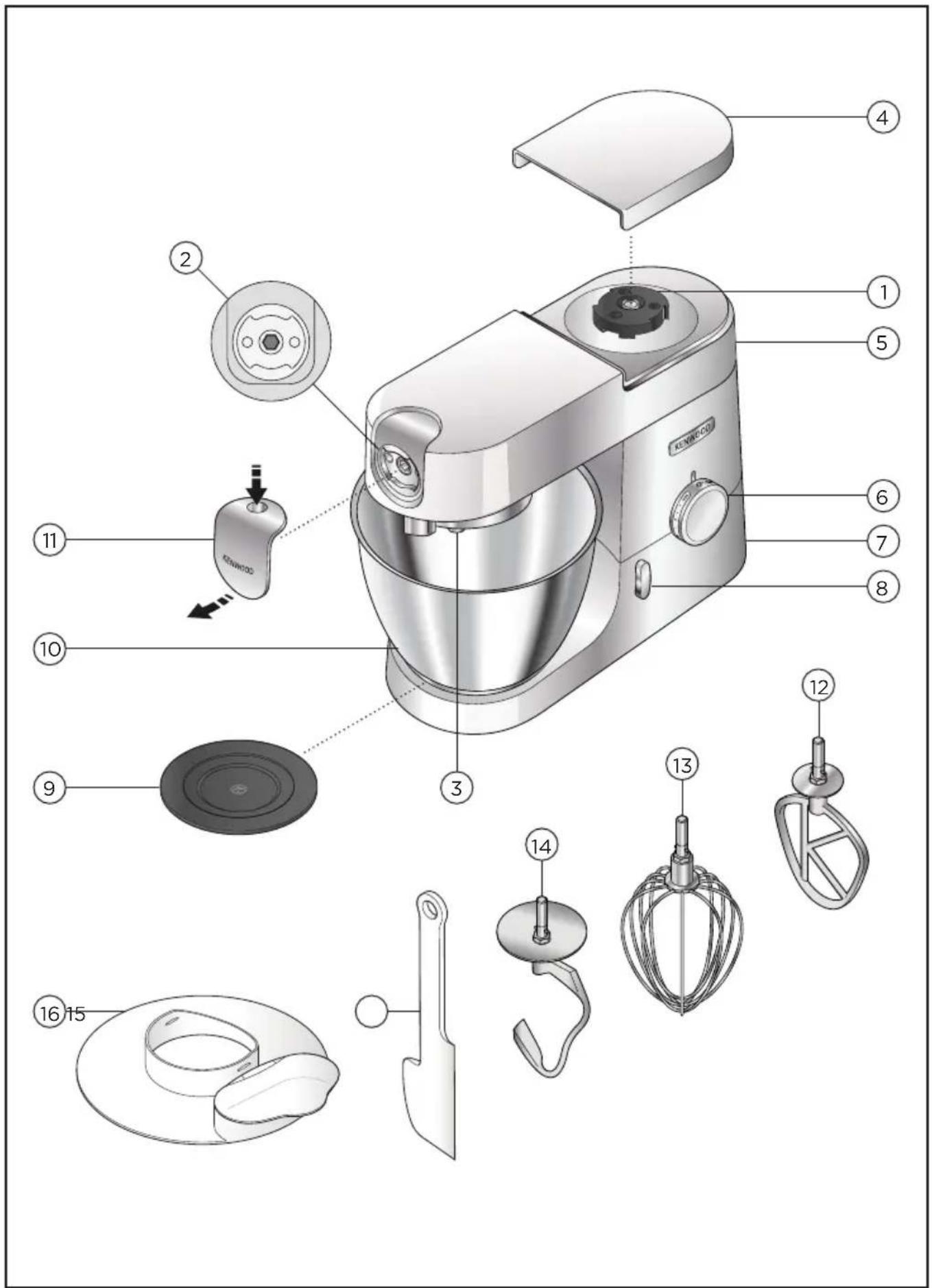

Wykaz części zamiennych233 Gniazda nasadek

Gniazdo obrotów wysokich

Gniazdo obrotów niskich

Gniazdo przyborów do użytku w misce Mikser

Osłona gniazda obrotów wysokich

Regulator prędkości i wyboru trybu pracy przerywanej

Przycisk zwalniający głowicę

Osłona gniazda obrotów niskich

Końcówka do zagniatania ciasta

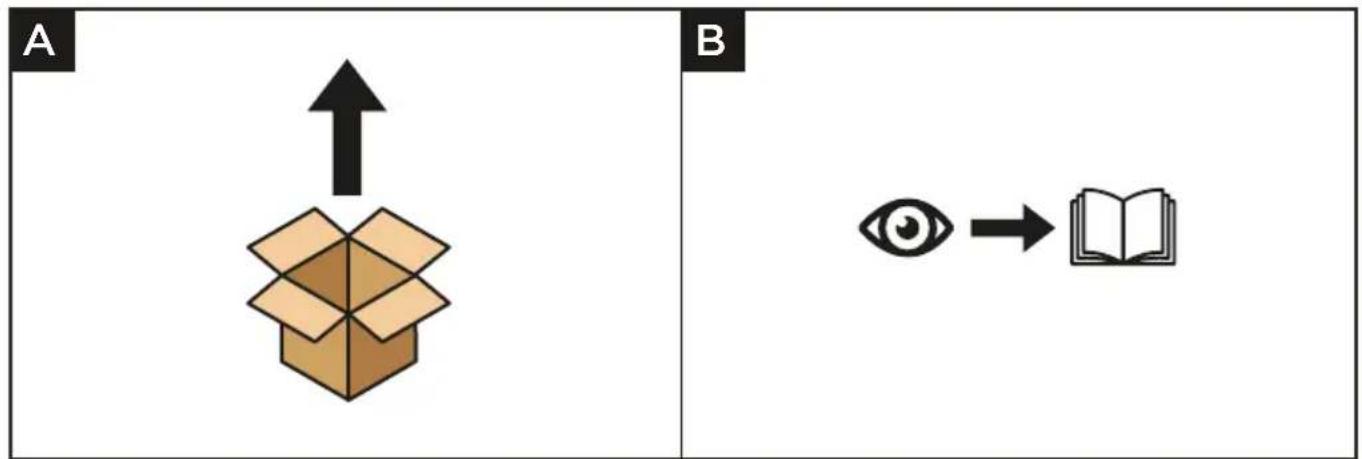

Osłona przeciwrozpryskowa A B234 Obsługa robota Kitchen Machine Ilustracje i instrukcja obsługi C D

Przed korzystaniem z innych gniazd należy sprawdzić, czy w misce nie jest zamontowana ani przechowywana jedna z końcówek lub przyborów.

Nie używać trzepaczki do gęstych mieszanin (np. jednoetapowych ciast w proszku lub ucierania cukru z tłuszczem), ponieważ można ją w ten sposób uszkodzić.

Nie przekraczać podanej maksymalnej ilości składników – może to spowodować przeciążenie urządzenia.

Ucierając tłuszcz z cukrem na ciasta słodkie, używać tłuszczu w temperaturze pokojowej lub zmiękczyć go przed użyciem.

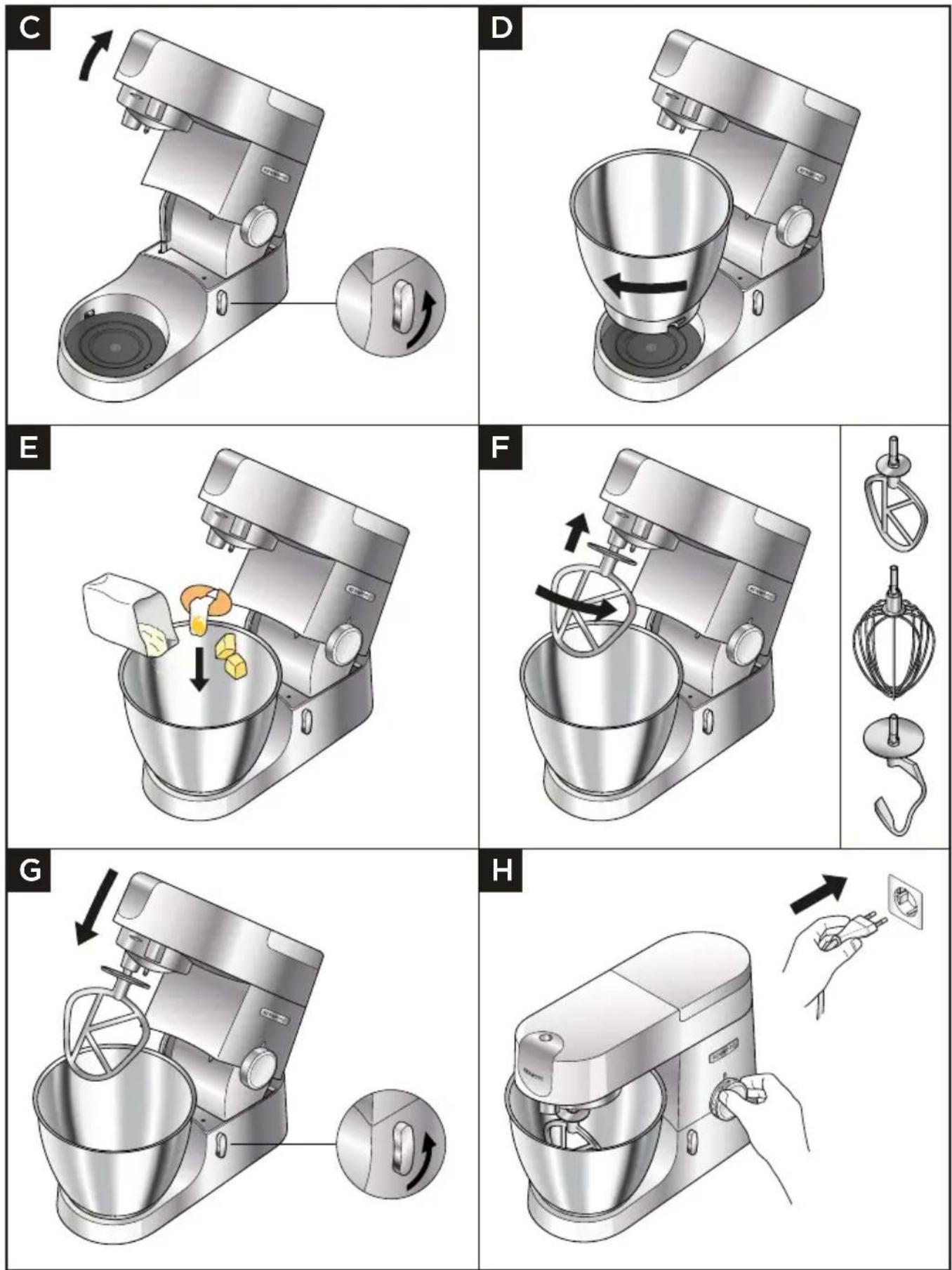

Przed użyciem urządzenia sprawdzić, czy nóżki i blat są czyste i suche. 1 Dźwignię zwalniającą głowicę obrócić w kierunku przeciwnym do ruchu wskazówek zegara i unieść głowicę miksera, aż zaskoczy. Sprawdzić, czy podkładka pod miskę została prawidłowo założona – strona oznaczona symbolem powinna być skierowana do góry. 2 Zamocować miskę w podstawie, nacisnąć ją i przekręcić w kierunku zgodnym z ruchem wskazówek zegara, aby bezpiecznie zablokować ją na miejscu. 3 W misce umieścić odpowiednie składniki do zmiksowania. 4 Wybraną końcówkę włożyć do gniazda, a następnie wsunąć głębiej i przekręcić, aby zablokować ją na miejscu. 5 Lekko podnieść głowicę, a następnie przekręcić dźwignię zwalniającą głowicę w kierunku przeciwnym do ruchu wskazówek zegara i opuścić głowicę miksera, aż się zablokuje. 6 Podłączyć urządzenie do sieci zasilającej. Włączyć urządzenie – przekręcić regulator prędkości na wybrane ustawienie. Do trybu pracy przerywanej (krótkich serii pracy na najwyższej prędkości obrotów) użyć ustawienia (P). 7 Włączyć urządzenie – przekręcić regulator prędkości na wybrane ustawienie. Do trybu pracy przerywanej (krótkich serii pracy na najwyższej prędkości obrotów) użyć ustawienia (P). 8 Po zakończeniu pracy przekręcić regulator prędkości do pozycji „O” (wyłączony) i wyjąć wtyczkę przewodu sieciowego z gniazda. 9 Zwolnić końcówkę: przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara, aby ją odblokować, a następnie wyjąć z gniazda. Porady i wskazówki

Jeżeli ubijak „K”, trzepaczka lub końcówka do ucierania nie sięga składników znajdujących się na dnie miski, zapoznać się z informacjami podanymi w części „Regulacja wysokości końcówki”.

Aby całkowicie połączyć składniki ze sobą, mieszanie należy często przerywać i zgarniać składniki osadzające się na bokach miski.

Aby uniknąć rozchlapywania składników, prędkość zwiększać stopniowo. Porady i wskazówki – ubijak „K”

Najlepsze wyniki podczas przygotowywania ciast daje używanie zawsze masła lub margaryny o temperaturze pokojowej.

Do ciasta francuskiego, kruchego, ptysiowego itp. używać zimnych składników, chyba że w przepisie podano inaczej.236 Porady i wskazówki – trzepaczka

Najlepsze wyniki daje używanie jaj o temperaturze pokojowej.

Przed ubijaniem białek sprawdzić, czy w misce i na trzepaczce nie ma pozostałości tłuszczu bądź żółtek. Porady i wskazówki – końcówka do zagniatania ciasta

Jeżeli słychać, że silnik się przesila, wyłączyć urządzenie, wyjąć połowę ciasta i każdą połowę przygotować osobno. Drożdże

Drożdże w proszku (typ wymagający rozpuszczenia w wodzie): ciepłą wodę wlać do miski, dodać drożdże i cukier i pozostawić na ok. 10 minut (do spienienia).

Świeże drożdże: wkruszyć do mąki.

Inne rodzaje drożdży: przygotować zgodnie z zaleceniami producenta.

Włożyć ciasto do posmarowanego tłuszczem foliowego woreczka lub miski przykrytej ściereczką. Zostawić w ciepłym miejscu, aż podwoi objętość. Tabela zaleceń (MAX) (w minutach) KVC30 KVL40 2 kg 3 kg Min–Max (Min.–max.) 5–10 680 g 910 g 1 0,5–2 500 g x10 1 kg x20 Min–Max (Min.–max.)

300 g 600 g 1–2 4–5 x 1,36 kg= 952 g1,3 kg760 g605 gx 500 g= 350 g500 g280 g225 gx 500 g= 350 g500 g280 g225 gx 1,6 kg= 960 g1,6 kg800 g720 g238 Przepisy Ciasto na pizzę 500 g mąki 30 g oliwy z oliwek 7 g soli 7 g drożdży w proszku 300 ml wody 1 Na robocie zamocować miskę. 2 Wszystkie składniki. 3 Zamocować końcówkę do zagniatania ciasta, a następnie opuścić głowicę robota. 4 Mieszać na prędkości minimalnej przez 1 minutę. 5 Zagnieść na prędkości 1 przez 4 minuty. 6 Na posypanym mąką blacie uformować z ciasta kulę. 7 Przykryć ciasto wilgotną ściereczką i odstawić na 30-40 minut w ciepłe miejsce. 8 Podzielić na 2 części i rozwałkować na dwa spody do pizzy o średnicy 15 cm. 9 Przełożyć na wysypaną semoliną blachę do pieczenia. Dodać wybrane składniki na wierzch pizzy i piec przez 10-15 minut w temperaturze 240°C. Marynata chili 200 g płynnego miodu 1 papryczka chili (w całości) 20 g (1 łyżeczka) masła orzechowego Przyprawy 1 Wszystkie składniki umieścić w mini-rozdrabniaczu/młynku. 2 Nasadkę zamocować na robocie i zaczekać, aż składniki osiądą wokół noży. 3 Na 4 sekundy włączyć urządzenie na maksymalną prędkość obrotów. 4 Podawać w preferowany sposób. Uwaga: Minirozdrabniacz/młynek dostępny jest do nabycia osobno.239 Montaż i korzystanie z osłony przeciwrozpryskowej Ilustracje i instrukcja obsługi Ważne

Podczas mieszania składniki można dodawać bezpośrednio do miski, otwierając klapkę w osłonie przeciwrozpryskowej.

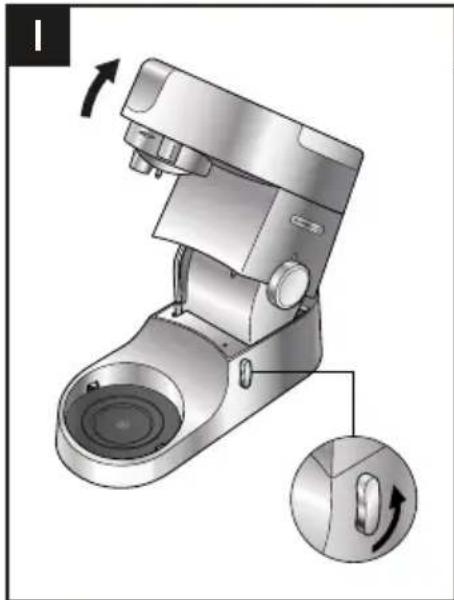

Zdejmowanie osłony przeciwrozpryskowej przy zmianie końcówki nie jest konieczne. 1 Unieść głowicę miksera do momentu, aż zablokuje się w pozycji uniesionej. 2 Zamocować miskę w podstawie. 3 Mocno wsunąć osłonę przeciwrozpryskową w spodnią część głowicy miksera, aż znajdzie się we właściwym położeniu. Część z klapką powinna być ułożona w sposób pokazany na rysunku. 4 Zamocować wybraną końcówkę. 5 Opuścić głowicę miksera. 6 Zdjąć osłonę przeciwrozpryskową, unosząc głowicę miksera i naciskając osłonę. IJK240 Regulacja wysokości końcówki Ilustracje i instrukcja obsługi Ważne

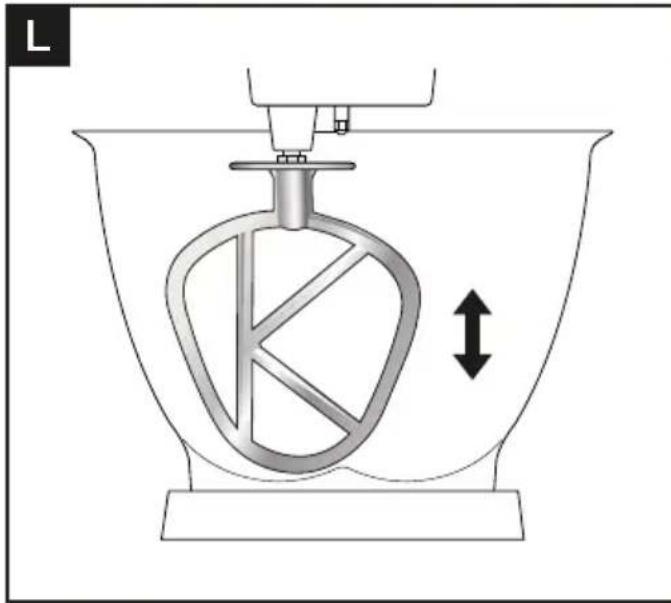

Właściwa wysokość zawieszenia końcówek w załączonej w zestawie misce ustalana jest fabrycznie i nie powinna wymagać regulacji. Jeżeli jednak zajdzie potrzeba wyregulowania wysokości końcówki, należy użyć odpowiedniego klucza: TYPE: KVC30 = 15 mm TYPE: KVL40 = 19 mm 1 Wyjąć wtyczkę urządzenia z gniazda sieciowego. 2 Unieść głowicę miksera i zamocować trzepaczkę lub ubijak. 3 Opuścić głowicę. Jeżeli konieczne jest wyregulowanie wysokości zawieszenia końcówki, ponownie unieść głowicę i wyjąć końcówkę. Najlepsze wyniki uzyskamy, gdy trzepaczka i ubijak „K” prawie dotykają dna miski. 4 Za pomocą odpowiedniego klucza poluzować nakrętkę na tyle, by możliwa była zmiana długości trzonka końcówki. Aby opuścić końcówkę niżej (by znalazła się bliżej dna miski), należy przekręcać trzonek w kierunku przeciwnym do ruchu wskazówek zegara. Aby podnieść końcówkę wyżej (dalej od dna miski), przekręcać trzonek w kierunku zgodnym z ruchem wskazówek zegara. 5 Ponownie dokręcić nakrętkę. 6 Zamocować końcówkę w mikserze, a następnie opuścić głowicę. Sprawdzić pozycję końcówki (zob. punkty powyżej). 7 W razie konieczności czynność powtarzać do momentu, aż końcówka znajdzie się na odpowiedniej wysokości. Po wyregulowaniu wysokości końcówki mocno dokręcić nakrętkę. Uwaga: klucz pokazany jest wyłącznie dla celów ilustracyjnych. Końcówka do zagniatania ciasta Wysokość tej końcówki została ustawiona fabrycznie i nie powinna wymagać regulacji. LM241 Serwis i punkty obsługi klienta

W razie wszelkich problemów z obsługą urządzenia przed zwróceniem się o pomoc należy zapoznać się ze wskazówkami w części pt.: „rozwiązywanie problemów” w instrukcji obsługi urządzenia lub odwiedzić stronę internetową www.kenwoodworld.com.

Prosimy pamiętać, że niniejszy produkt objęty jest gwarancją, która spełnia wszystkie wymogi prawne dotyczące wszelkich istniejących praw konsumenta oraz gwarancyjnych w kraju, w którym produkt został zakupiony.

W razie wadliwego działania produktu marki Kenwood lub wykrycia wszelkich usterek prosimy przesłać lub dostarczyć urządzenie do autoryzowanego punktu serwisowego firmy KENWOOD. Aktualne informacje na temat najbliższych punktów serwisowych firmy KENWOOD znajdują się na stronie internetowej firmy, pod adresem www.kenwoodworld.com lub adresem właściwym dla danego kraju.

Zaprojektowała i opracowała firma Kenwood w Wielkiej Brytanii.

Wyprodukowano w Chinach. Uwagi dotyczące prawidłowego usuwania produktu. Na koniec okresu użyteczności produktu nie należy wyrzucać do odpadów miejskich. Można go dostarczyć do odpowiednich ośrodków segregujących odpady przygotowanych przez władze miejskie lub do jednostek zapewniających takie usługi.242 Rozwiązywanie problemów Problem Przyczyna Rozwiązanie Trzepaczka lub ubijak „K” uderza o dno miski lub nie sięga składników znajdujących się na jej dnie. Niewłaściwa wysokość zawieszenia końcówki – należy ją wyregulować. Wyregulować wysokość za pomocą odpowiedniego klucza – zob. część pt. „Regulacja wysokości końcówki”. Nasadki do pracy na gnieździe obrotów niskich nie da się zamocować. Sprawdzić, czy nasadka jest kompatybilna z posiadanym modelem robota. Wymagana jest nasadka ze złączem obrotowym (model KAX) Aby pasować do gniazda, nasadka musi być wyposażona w złącze obrotowe KAX . Aby móc używać posiadanych już nasadek ze złączem belkowym , konieczne jest zastosowanie nakładki przejściowej KAT002ME, by można było podłączyć nasadkę do gniazda obrotowego (Twist) robota. Więcej informacji znajduje się na stronie www.kenwoodworld.com/twist. Robot zatrzymuje się podczas pracy. Włączyła się ochrona przeciążeniowa lub system zabezpieczający przed przegrzaniem. Przekroczono maksymalną ilość składników. Wyjąć wtyczkę z gniazda sieciowego i sprawdzić, czy nic nie przeszkadza w pracy wurządzenia lub nie powoduje jego przeciążenia. Przesunąć regulator prędkości dopozycji „O”, a następnie ponownie uruchomić urządzenie. Jeżeli robot wciąż nie działa, wyjąć część składników z miski, aby odciążyć silnik, i ponownie uruchomić urządzenie. Jeżeli powyższe czynności nie rozwiązują problemu, wyjąć wtyczkę z gniazda sieciowego i odczekać 15 minut. Włożyć wtyczkę do gniazdka i ponownie włączyć urządzenie. Jeżeli po wykonaniu powyższej procedury robot nadal się nie uruchamia, należy skontaktować się z działem obsługi klienta.243
