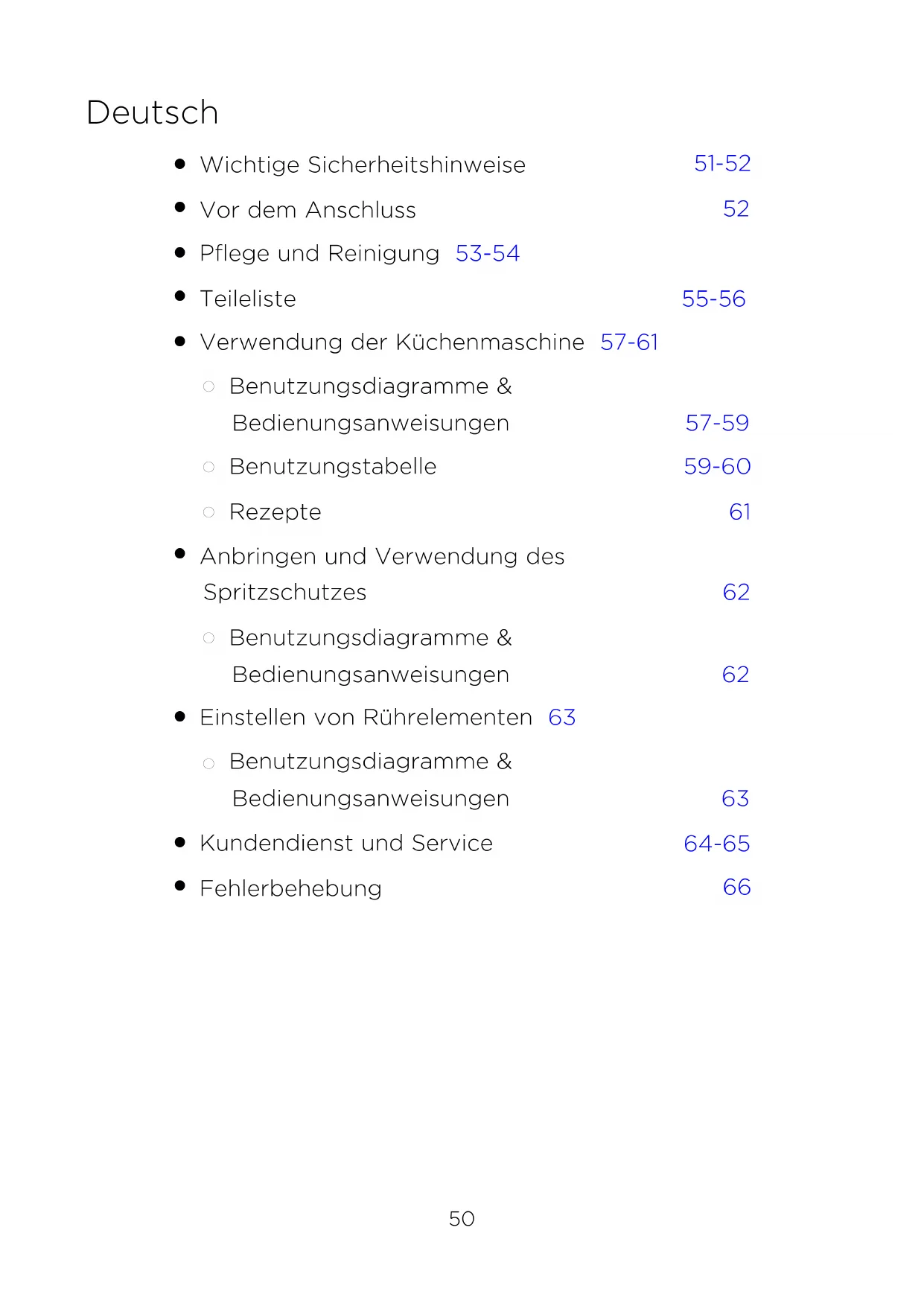

BEDIENUNGSANLEITUNG Chef KVC3170S KENWOOD

Wichtige Sicherheitshinweise

Vor dem Anschluss 51-52

Pflege und Reinigung 53-54

Verwendung der Küchenmaschine 57-61

Benutzungsdiagramme & Bedienungsanweisungen 57-59

Anbringen und Verwendung des Spritzschutzes 62

Benutzungsdiagramme & Bedienungsanweisungen 62

Einstellen von Rührelementen 63

Benutzungsdiagramme & Bedienungsanweisungen 63

Kundendienst und Service

Fehlerbehebung 64-65

Wichtige Sicherheitshinweise

Lesen Sie diese Anleitungen sorgfältig durch und bewahren Sie sie zur späteren Bezugnahme auf.

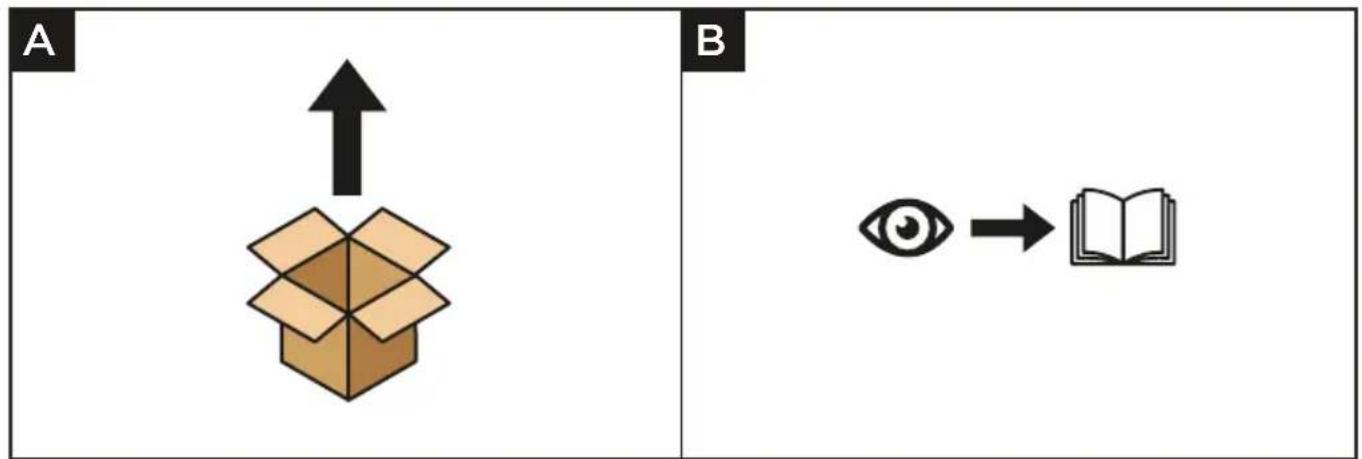

Vor dem ersten Gebrauch die gesamte Verpackung und alle Etiketten entfernen. (Das Typenschild am Boden der Maschine darf nicht abgenommen werden.) Alle Teile spülen, siehe „Pflege und Reinigung“.

Falls Stecker oder Netzkabel beschädigt sind, müssen sie aus Sicherheitsgründen von Kenwood oder einer autorisierten Kenwood- Kundendienststelle ausgetauscht werden, um Gefahren zu vermeiden.

Vor dem Anbringen oder Abnehmen von Rührelementen/Aufsätzen, nach Gebrauch und vor dem Reinigen immer den Geschwindigkeitsregler auf „O“ (OFF/Aus) drehen und den Netzstecker ziehen.

Körperteile, Haar, Schmuck und lockere Kleidung immer von beweglichen Teilen und angebrachten Aufsätzen fernhalten.

Die Küchenmaschine im Betrieb niemals unbeaufsichtigt lassen.

Benutzen Sie eine beschädigte Maschine nicht weiter, sondern lassen Sie sie vor Benutzung überprüfen und reparieren - siehe Abschnitt „Kundendienst und Service“.

Niemals Ihre Finger in den Klappmechanismus stecken.

Achten Sie darauf, dass kein Kabel in Reichweite eines Kindes ist.

Die Küchenmaschine niemals mit dem Kopf in hochgeklappter Position betreiben.

Achten Sie darauf, dass Motorblock, Kabel und Stecker niemals nass werden.

Beim Betrieb des Geräts mit einem Rührelement immer sicherstellen, dass die Schüssel angebracht ist.

Niemals einen nicht zugelassenen Aufsatz verwenden.

Niemals mehr als einen Anschluss (Rührelement-Steckplatz und Niedriggeschwindigkeits-Anschluss) gleichzeitig benutzen.

Nie die in der Empfehlungstabelle angegebenen Höchstmengen und -geschwindigkeiten überschreiten.

Beachten Sie die mit jedem Zubehörteil mitgelieferten Sicherheitsanweisungen.

Vorsicht beim Entfernen von Rührelementen aus der Schüssel – sie können nach längerem Gebrauch heiß sein.

Vorsicht beim Anheben - dieses Gerät ist schwer.

Achten Sie darauf, dass der Maschinenkopf verriegelt ist und dass Schüssel, Zusatzgeräte, die Abdeckung des Zusatzgerätausgangs und das Kabel gesichert sind, bevor Sie das Gerät anheben.

Den Maschinenkopf nicht mit angebrachtem Aufsatz bewegen oder hochklappen, da die Küchenmaschine dadurch ihren sicheren Stand verlieren könnte.

Das Gerät nicht nahe der Kante einer Arbeitsfläche aufstellen bzw. über die Kante hinausragen lassen und nicht zu kräftig gegen einen angebrachten Aufsatz drücken – das Gerät könnte dadurch seinen sicheren Stand verlieren und umkippen, was zu Verletzungen führen kann.

Das Gerät beim Umstellen immer am Sockel und Maschinenkopf anfassen.

Unsachgemäßer Gebrauch Ihres Geräts kann zu Verletzungen führen.52 Das Netzkabel ist so kurz, um das Risiko von Verfangen oder Stolpern zu reduzieren..

Bei angemessener Vorsicht darf ein Verlängerungskabel verwendet werden.

Bei Verwendung eines Verlängerungskabels:

1. Die markierte elektrische Leistung des Verlängerungskabels muss

mindestens so hoch wie die des Geräts sein.

2. Das Kabel darf nicht so von der Arbeitsplatte bzw. dem Tisch herabhängen,

dass Kinder an ihm ziehen könnten oder es eine Stolpergefahr bilden würde.

3. Das Verlängerungskabel muss ein geerdetes, dreipoliges Kabel sein. Die

elektrische Leistung des Geräts ist auf seiner Unterseite angegeben.

Dieses Gerät darf nicht von Kindern verwendet werden. Gerät und Netzkabel müssen für Kinder unzugänglich sein.

Kinder müssen überwacht werden, damit sie nicht mit dem Gerät spielen.

Geräte können von Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder von Personen mit mangelnder Erfahrung oder Kenntnis verwendet werden, sofern diese beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und sofern sie die damit verbundenen Gefahren verstehen. Der maximale Leistungswert wird anhand des Kompakt-Zerkleinerers/ Mahlaufsatzes mit der größten Leistungsaufnahme berechnet. Bei anderen Aufsätzen ist die Leistungsaufnahme u. U. geringer. Verwenden Sie das Gerät nur für seinen vorgesehenen Zweck im Haushalt. Bei unsachgemäßer Benutzung oder Nichteinhaltung dieser Anweisungen übernimmt Kenwood keinerlei Haftung. Stromverbrauch Mit Geschwindigkeitsregler in „O“ Position Automatische Schaltung auf AUS-Modus: Nicht zutreffend Aus-Modus Stromverbrauch: )0,3 W. Vor dem Anschluss

Sicherstellen, dass die Netzspannung mit den Angaben auf der Unterseite des Geräts übereinstimmt. WARNUNG: DIESES GERÄT MUSS GEERDET SEIN. Das Gerät entspricht der EG-Verordnung Nr. 1935/2004 über Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen.53 Pflege und Reinigung

Schalten Sie vor jeder Reinigung das Gerät aus und ziehen Sie den Stecker aus der Steckdose.

Beim ersten Gebrauch erscheint u. U. ein wenig Schmierfett am Niedriggeschwindigkeits-Anschluss

. Das ist normal – einfach abwischen. Antriebseinheit, Anschlussdeckel und Kopfabdeckung

Mit einem feuchten Tuch abwischen und trocknen lassen (einschließlich der Füße auf der Unterseite der Maschine).

Niemals Scheuermittel benutzen oder in Wasser tauchen. Schüssel

Von Hand spülen und gründlich abtrocknen oder in die Spülmaschine geben.

Die Schüssel aus Edelstahl niemals mit einer Drahtbürste, Stahlwolle oder Bleichmittel reinigen. Kalkablagerungen mit Essig entfernen.

Von Hitzequellen fernhalten (Herdplatten, Öfen, Mikrowellen). Rührelemente und Spritzschutz

Von Hand spülen und gründlich abtrocknen.54 N55

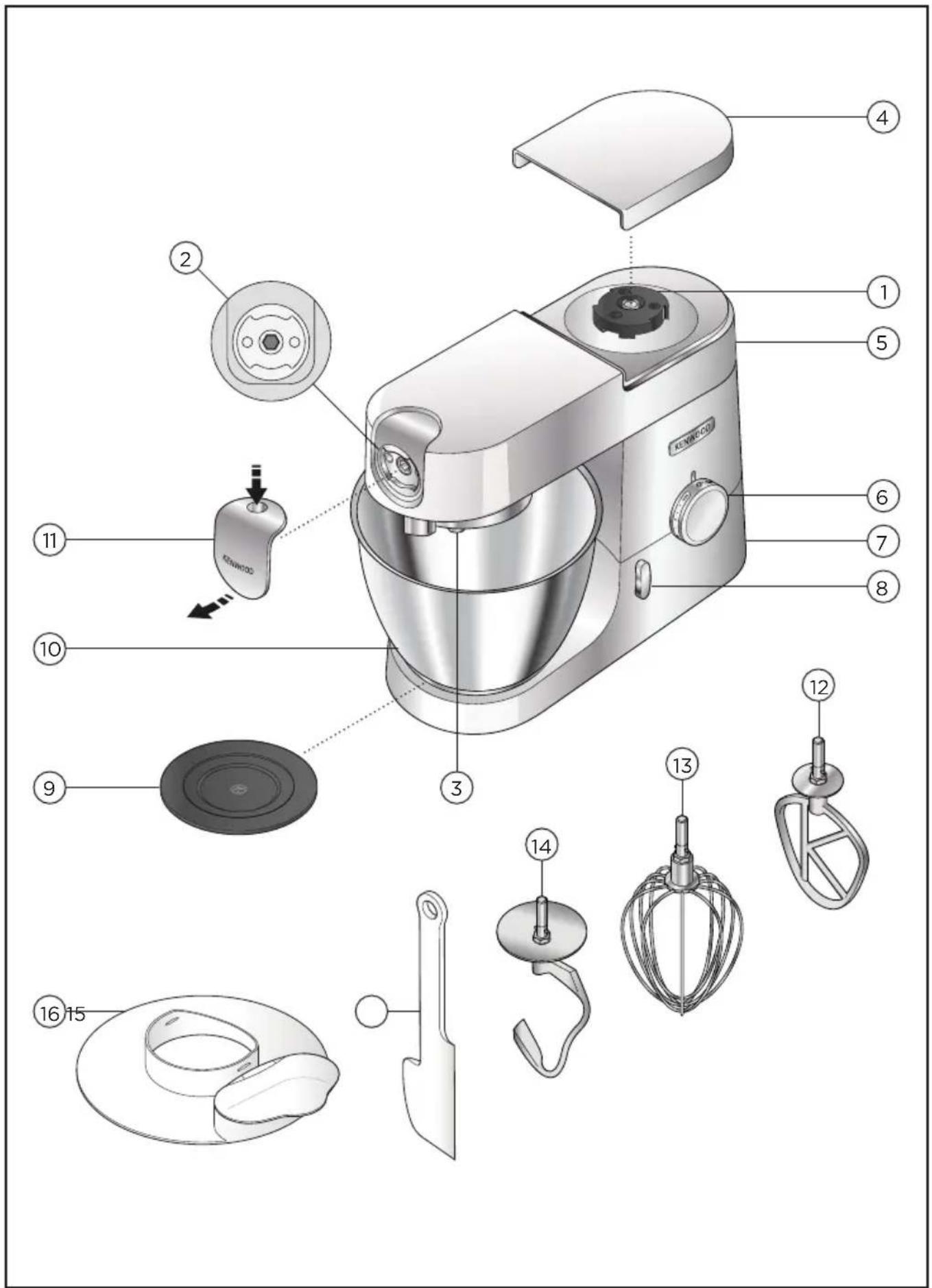

Teileliste56 Zubehör-Anschlüsse

Hochgeschwindigkeits-Anschluss

Niedriggeschwindigkeits-Anschluss

Rührelement-Anschluss Küchenmaschine

Deckel für Hochgeschwindigkeits-Anschluss

Geschwindigkeits- und Pulsregler

Deckel für Niedriggeschwindigkeits-Anschluss

Spritzschutz A B57 Verwendung der Küchenmaschine Benutzungsdiagramme & Bedienungsanweisungen C D

Bei Verwendung anderer Anschlüsse sicherstellen, dass keine Rührelemente angebracht oder in der Schüssel aufbewahrt sind.

Den Schneebesen nicht für schwere Mischungen (z. B. All-in-1-Kuchen und zum Schaumigrühren von Fett und Zucker) verwenden, denn er könnte dadurch beschädigt werden.

Niemals die angegebenen Höchstmengen überschreiten – Sie könnten die Maschine überlasten.

Beim Schaumigschlagen von Fett und Zucker für Rührteig das Fett immer bei Raumtemperatur verwenden oder vorher weich werden lassen.

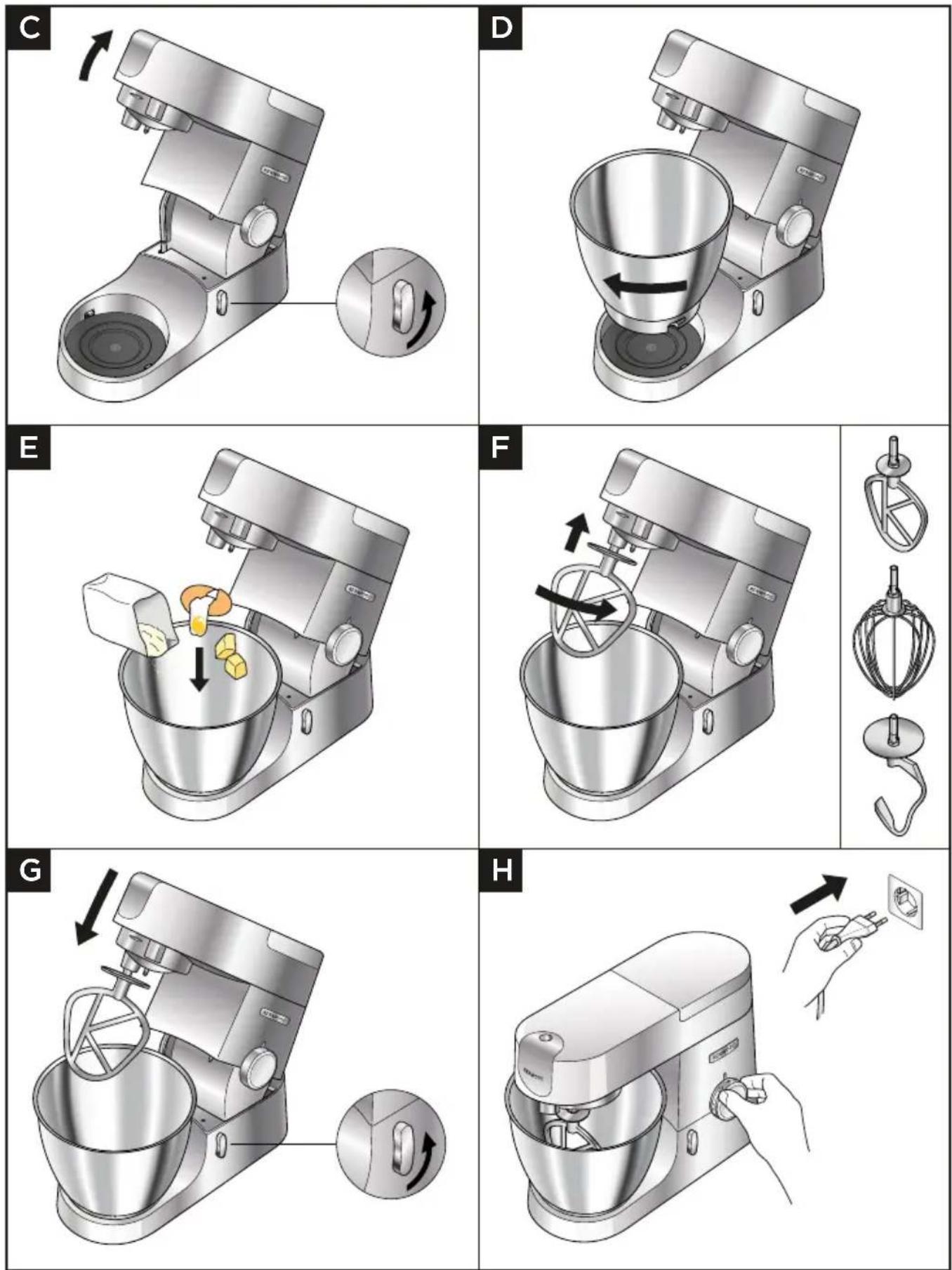

Vor dem Gebrauch des Produkts sicherstellen, dass seine Füße und die Arbeitsfläche sauber und trocken sind. 1 Drehen Sie den Freigabehebel gegen den Uhrzeigersinn und klappen Sie den Maschinenkopf nach oben, bis er einrastet. Stellen Sie sicher, dass der Schüsseluntersetzer richtig eingelegt ist: Das Symbol muss nach oben zeigen. 2 Setzen Sie die Schüssel auf den Sockel, drücken Sie sie nach unten und drehen Sie sie im Uhrzeigersinn, so dass sie fest sitzt. 3 Die zu mixenden Zutaten in die Schüssel geben. 4 Führen Sie das gewünschte Rührelement in den Steckplatz ein. Schieben Sie dann das Element nach oben und drehen Sie es, bis es einrastet. 5 Heben Sie den Maschinenkopf leicht an, drehen Sie den Freigabehebel gegen den Uhrzeigersinn und klappen Sie den Kopf nach unten, bis er einrastet. 6 Den Stecker in die Steckdose stecken. Das Gerät einschalten, indem Sie den Geschwindigkeitsregler auf die gewünschte Geschwindigkeit stellen. Die Pulsfunktion (P) für kurze, stoßweise Mixvorgänge von maximaler Geschwindigkeit verwenden. 7 Starten Sie die Maschine, indem Sie den Geschwindigkeitsregler zur gewünschten Stufe drehen. Verwenden Sie die Puls-Position (P), um das Gerät stoßweise bei Höchstgeschwindigkeit zu betreiben. 8 Drehen Sie nach Gebrauch den Geschwindigkeitsregler auf die AUS-Position „O“ und ziehen Sie den Netzstecker. 9 Entfernen Sie das Rührelement aus dem Anschluss, indem Sie es im Uhrzeigersinn drehen und dann herausziehen. Hinweise und Tipps

Falls der K-Haken, der Schneebesen oder das Flexi-Rührelement die Zutaten nicht vom Boden der Schüssel hochhebt, sehen Sie bitte den Abschnitt „Einstellen von Rührelementen“.

Um alle Zutaten komplett zu vermengen, die Maschine regelmäßig stoppen und das Mischgut mit dem Spatel von den Seiten der Schüssel nach unten schaben.

Zum Verhindern von Spritzern die Geschwindigkeit langsam steigern. Hinweise und Tipps – K-Haken

Für beste Backresultate Butter und Margarine immer bei Raumtemperatur verwenden.

Beim Zubereiten von Teig kalte Zutaten verwenden (wenn nicht im Rezept anders angegeben).59 Hinweise und Tipps – Schneebesen

Eier sollten am besten Raumtemperatur haben.

Vor dem Schlagen von Eischnee sicherstellen, dass sich keine Spuren von Fett oder Eigelb an Schneebesen oder Schüssel befinden. Hinweise und Tipps – Knethaken

Wenn Sie hören, dass die Maschine überlastet ist: Gerät ausschalten, die Hälfte des Teiges entnehmen und die halben Mengen separat verarbeiten. Hefe

Trockenhefe (muss aufbereitet werden): Warmes Wasser in die Schüssel geben. Hefe und Zucker hinzufügen und 10 Minuten stehen lassen, bis die Mischung schaumig wird.

Frische Hefe: Zerbröckeln und zum Mehl geben.

Andere Hefearten: Den Anleitungen des Herstellers folgen.

Den Teig in einen eingefetteten Plastikbeutel geben oder in eine Schüssel legen und mit einem Geschirrtuch abdecken. Dann an einem warmen Ort ruhen lassen, bis sich sein Volumen verdoppelt hat. Benutzungstabelle (MAX) (Minuten) KVC30 KVL40 2 kg 3 kg Min–Max 5–10 680 g 910 g 1 0,5–2 500 g x10 1 kg x20 Min–Max 1 900 g 1,5 kg Min–Max 5–1060 (MAX) (Minuten) KVC30 KVL40 12 16 Min–Max 1½–2 4-8˚C 1 L 2 L Min–Max 1½–3 250 g 500 g 200 g Min–Max 1–1½ 180 ml x2 Max 1–1½ 620 g 930 g Min–Max 4-6 KVC30 KVL40 (Minuten) Min Max Min Max

Min–1 5 Min–1 5 300 g 600 g 1–2 4–5 x 1,36 kg= 952 g1,3 kg760 g605 gx 500 g= 350 g500 g280 g225 gx 500 g= 350 g500 g280 g225 gx 1,6 kg= 960 g1,6 kg800 g720 g61 Rezepte Pizzateig 500 g Mehl 30 g Olivenöl 7 g Salz 7 g Hefe 300 ml Wasser 1 Die Schüssel in die Küchenmaschine einsetzen. 2 Alle Zutaten hineingeben. 3 Den Knethaken einsetzen und den Maschinenkopf absenken. 4 Eine Minute mit geringster Geschwindigkeit (Min) mixen. 5 Vier Minuten auf Stufe 1 kneten. 6 Den Teig auf einer bemehlten Arbeitsfläche zu einer Kugel formen. 7 Den Teig mit einem feuchten Geschirrtuch abdecken und 30-40 Minuten lang an einem warmen Ort ruhen lassen. 8 Halbieren und zu zwei 15 cm Pizzaböden ausrollen. 9 Auf ein mit Grießmehl bestreutes Backblech legen, die Pizzas belegen und 10-15 Minuten bei 240˚C backen. Chili-Marinade 200 g klarer, flüssiger Honig 1 Chili (ganz) 20 g (1 TL) grobe Erdnussbutter Gewürze 1 Alle Zutaten in den Mini-Zerkleinerer/Mahlaufsatz geben. 2 Den Aufsatz an der Küchenmaschine anbringen und die Zutaten um die Klinge herum absinken lassen. 3 Für 4 Sekunden auf Höchstgeschwindigkeit schalten. 4 Nach Bedarf verwenden. Hinweis: Kompakt-Zerkleinerer/Mahlaufsatz separat erhältlich.62 Anbringen und Verwendung des Spritzschutzes Benutzungsdiagramme & Bedienungsanweisungen Wichtig

Während des Rührvorgangs können durch die Öffnung im Spritzschutz weitere Zutaten direkt zugegeben werden.

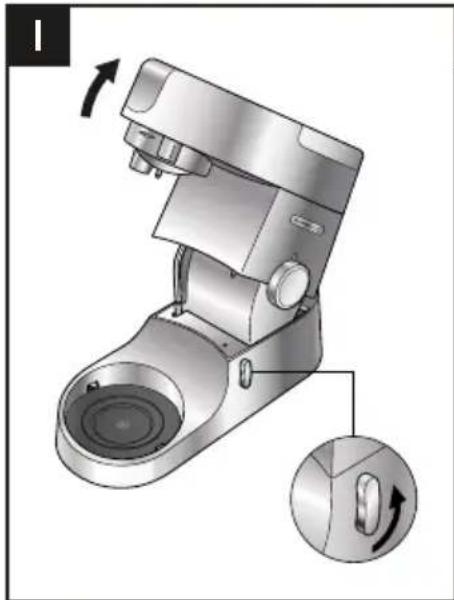

Zum Auswechseln der Rührwerkzeuge ist es nicht erforderlich, den Spritzschutz zu entfernen. 1 Maschinenkopf anheben, bis er einrastet. 2 Schüssel auf den Sockel aufsetzen. 3 Spritzschutz auf die Unterseite des Maschinenkopfes drücken, bis er fest sitzt. Der Scharnierabschnitt sollte sich in der gezeigten Position befinden.

Das gewünschte Rührwerkzeug einsetzen. 5 Maschinenkopf absenken. 6 Entfernen Sie den Spritzschutz, indem Sie den Maschinenkopf hochklappen und den Spritzschutz nach unten drücken. IJK63 Einstellen von Rührelementen Benutzungsdiagramme & Bedienungsanweisungen Wichtig

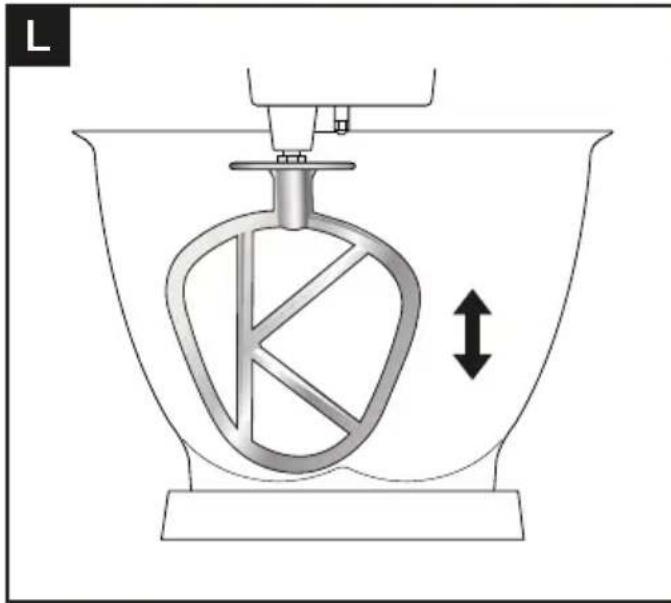

Die Rührelemente wurden im Werk auf die richtige Höhe für die mitgelieferte Rührschüssel eingestellt und sollten keine weitere Anpassung benötigen. Wenn Sie jedoch die Höhe eines Rührelements verändern möchten, verwenden Sie einen Schraubenschlüssel von geeigneter Größe: TYPE: KVC30 = 15 mm TYPE: KVL40= 19 mm 1 Ziehen Sie den Netzstecker der Maschine. 2 Klappen Sie den Maschinenkopf hoch und führen Sie den Schneebesen oder den K-Haken ein. 3 Klappen Sie den Kopf nach unten. Wenn Sie den Abstand ändern müssen, klappen Sie den Maschinenkopf nach oben und nehmen Sie das Rührelement ab. Im Idealfall sollte der Schneebesen oder K-Haken den Boden der Schüssel fast berühren. 4 Lösen Sie die Mutter mit einem geeigneten Schraubenschlüssel genügend, um die Höhe des Schafts verstellen zu können. Zum Senken des Rührelements drehen Sie den Schaft gegen den Uhrzeigersinn. Zum Anheben des Rührelements drehen Sie den Schaft im Uhrzeigersinn. 5 Ziehen Sie die Mutter wieder fest. 6 Bringen Sie das Rührelement erneut am Maschinenkopf an und klappen Sie den Kopf nach unten. (Prüfen Sie seine Position – siehe obige Punkte.) 7 Wiederholen Sie die Schritte nach Bedarf, bis das Rührelement richtig sitzt. Ziehen Sie daraufhin die Mutter wieder fest an. Hinweis: Der abgebildete Schraubenschlüssel dient nur Illustrationszwecken. Knethaken Dieses Rührelement wird im Werk eingestellt und sollte keine Anpassung benötigen. LM64 Kundendienst und Service

Sollten Sie irgendwelche Probleme mit dem Betrieb Ihres Geräts haben, ziehen Sie bitte den Abschnitt „Fehlerbehebung“ zu Rate oder besuchen Sie www.kenwoodworld.com, bevor Sie Hilfe anfordern.

Bitte beachten Sie, dass Ihr Produkt durch eine Garantie abgedeckt ist – diese erfüllt alle gesetzlichen Anforderungen hinsichtlich geltender Garantie- und Verbraucherrechte in dem Land, in dem das Produkt gekauft wurde.

Falls Ihr Kenwood-Produkt nicht ordnungsgemäß funktioniert oder Defekte aufweist, bringen Sie es bitte zu einem autorisierten KENWOOD Servicecenter oder senden Sie es ein. Aktuelle Informationen zu autorisierten KENWOOD Servicecentern in Ihrer Nähe finden Sie bei www.kenwoodworld.com bzw. auf der Website für Ihr Land.

Gestaltet und entwickelt von Kenwood GB.

Hergestellt in China. Aktualisierte Informationen zur Entsorgung von Altgeräten Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öentlich-rechtlichen Entsorgungsträgers zugeführt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m2 für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m2, die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m2 betragen oder die gesamten Lager- und Versandflächen mindestens 800 m2 betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte65 der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

4. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

5. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.66 Fehlerbehebung Problem Ursache Lösung Der Schneebesen oder K-Haken schlägt gegen den Boden der Schüssel oder reicht nicht bis zu den Zutaten unten in der Schüssel. Rührelement hat nicht die richtige Höhe und muss angepasst werden. Die Höhe mit einem geeigneten Schraubenschlüssel anpassen – siehe Abschnitt „Anpassung von Rührelementen”. Niedriggeschwindigkeits- Aufsatz lässt sich nicht anbringen. Überprüfen, dass Ihr Aufsatz für das Modell geeignet ist. Drehanschluss-System erforderlich (Modell KAX) Der Aufsatz muss das KAX Drehanschluss-System KAX besitzen, um auf den Anschluss zu passen. Wenn Sie Aufsätze für das Steckschlitz-System besitzen, müssen Sie den Adapter KAT002ME verwenden, um diese an das Drehanschluss-System Ihrer Maschine anschließen zu können. Für weitere Informationen besuchen Sie www.kenwoodworld.com/twist. Die Küchenmaschine stoppt während des Betriebs. Überlastungs- oder Überhitzungssystem aktiviert. Höchstmengen wurden überschritten. Ausschalten und auf Blockierung oder Überlastung überprüfen. Den Geschwindigkeitsregler auf „O“ stellen und erneut einschalten. Wenn die Maschine nach wie vor nicht funktioniert, einige Zutaten entfernen, um die Last zu reduzieren, und erneut starten. Wenn auch dies das Problem nicht löst, den Netzstecker ziehen und die Maschine 15 Minuten ruhen lassen. Wieder einschalten und die Geschwindigkeit neu einstellen. Sollte die Maschine danach immer noch nicht starten, den Kundendienst zu Rate ziehen.67 Italiano
