Venus Comfort - Fotelik samochodowy Ramatti - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia Venus Comfort Ramatti w formacie PDF.
| Typ produktu | Fotelik samochodowy dla dziecka |
| Marka | Ramatti |
| Model | Venus Comfort |
| Grupa wagowa | Grupa 1 (9-18 kg) |
| Orientacja | Do przodu |
| Norma bezpieczeństwa | ECE R44/03 |
| Pozycje nachylenia | 5 pozycji |
| Regulacja wysokości pasów | 3 pozycje |
| Rodzaj pasów | Pięciopunktowe pasy |
| Montaż pasem pojazdu | Obowiązkowy pas 3-punktowy |
| Wymiary orientacyjne (dł. x szer. x wys.) | 45 x 40 x 65 cm |
| Waga orientacyjna | ~5 kg |
| Materiał skorupy | Formowane tworzywo sztuczne |
| Materiał pokrowca | Tkanina zmywalna |
| Konserwacja pokrowca | Pranie ręczne w temp. <30°C, łagodne środki |
| Konserwacja części plastikowych | Ciepła woda i łagodne mydło |
| Gwarancja | 24 miesiące |
| Używanie z poduszką powietrzną | Zakaz na siedzeniu z aktywną poduszką powietrzną |
| Części zamienne | Skontaktuj się z punktem sprzedaży |
Często zadawane pytania - Venus Comfort Ramatti
Pytania użytkowników dotyczące Venus Comfort Ramatti
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Fotelik samochodowy w formacie PDF za darmo! Znajdź swoją instrukcję Venus Comfort - Ramatti i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Venus Comfort marki Ramatti.

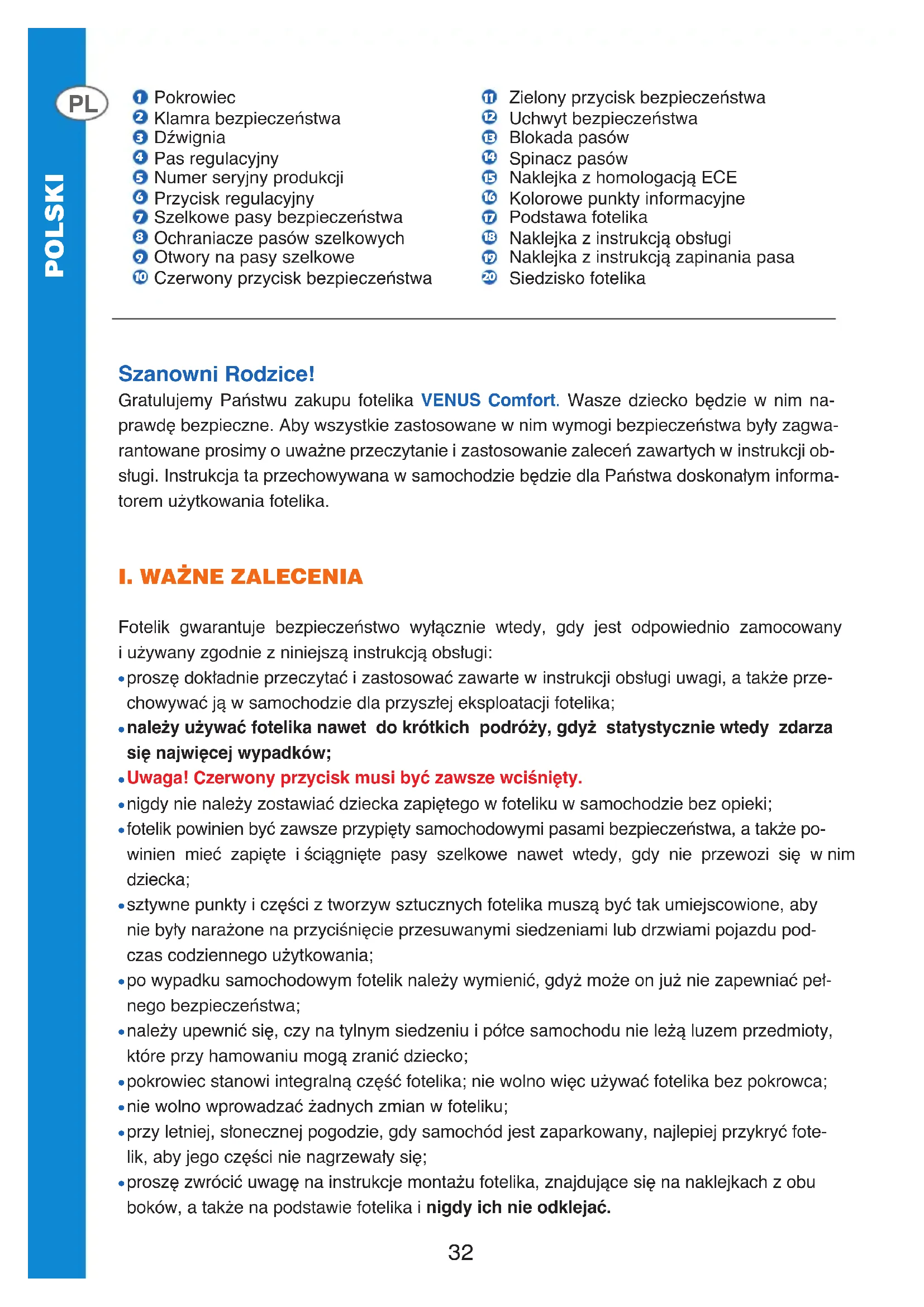

INSTRUKCJA OBSŁUGI Venus Comfort Ramatti
1 Pokrowiec
2 Klamra bezpieczeństwa
3 Dźwignia
4 Pas regulacyjny
5 Numer seryjny produkcji
6 Przycisk regulacyjny
7 Szelkowe pasy bezpieczeństwa
8 Ochraniacze pasów szelkowych
9 Otwory na pasy szelkowe
10 Czerwony przycisk bezpieczeństwa
11 Zielony przycisk bezpieczeństwa
12 Uchwyt bezpieczeństwa
13 Blokada pasów
14 Spinacz pasów
15 Naklejka z homologacją ECE
16 Kolorowe punkty informacyjne
17 Podstawa fotelika
18 Naklejka z instrukcją obsługi
19 Naklejka z instrukcją zapinania pasa
20 Siedzisko fotelika
Szanowni Rodzice!
Gratulujemy Państwu zakupu fotelika VENUS Comfort. Wasze dziecko będzie w nim naprawdę bezpieczne. Aby wszystkie zastosowane w nim wymogi bezpieczeństwa były zagwarantowane prosimy o uważne przeczytanie i zastosowanie zaleceń zawartych w instrukcji obsługi. Instrukcja ta przechowywana w samochodzie będzie dla Państwa doskonałym informa- torem użytkowania fotelika.
I. WAŻNE ZALECENIA
Fotelik gwarantuje bezpieczeństwo wyłącznie wtedy, gdy jest odpowiednio zamocowany i używany zgodnie z niniejszą instrukcją obsługi:
- proszę dokładnie przeczytać i zastosować zawarte w instrukcji obsługi uwagi, a także przechowywać ją w samochodzie dla przyszłej eksploatacji fotelika;
- należy używać fotelika nawet do krótkich podróży, gdyż statystycznie wtedy zdarza się najwięcej wypadków;
-
Uwaga! Czerwony przycisk musi być zawsze wciśnięty.
-
nigdy nie należy zostawiać dziecka zapiętego w foteliku w samochodzie bez opieki;
- fotelik powinien być zawsze przypięty samochodowymi pasami bezpieczeństwa, a także powinien mieć zapięte i ściągnięte pasy szelkowe nawet wtedy, gdy nie przewozi się w nim dziecka;
- sztywne punkty i części z tworzyw sztucznych fotelika muszą być tak umiejscowione, aby nie były narażone na przyciśnięcie przesuwanymi siedzeniami lub drzwiami pojazdu podczas codziennego użytkowania;
- po wypadku samochodowym fotelik należy wymienić, gdyż może on już nie zapewniać pełnego bezpieczeństwa;
- należy upewnić się, czy na tylnym siedzeniu i półce samochodu nie leżą luzem przedmioty, które przy hamowaniu mogą zranić dziecko;
- pokrowiec stanowi integralną część fotelika; nie wolno więc używać fotelika bez pokrowca;
- nie wolno wprowadzać żadnych zmian w foteliku;
- przy letniej, słonecznej pogodzie, gdy samochód jest zaparkowany, najlepiej przykryć fotelik, aby jego części nie nagrzewały się;
- proszę zwrócić uwagę na instrukcje montażu fotelika, znajdujące się na naklejkach z obu boków, a także na podstawie fotelika i nigdy ich nie odklejać.
II. MONTAŻ FOTELIKA W SAMOCHODZIE
Grupa 1
Waga dziecka od 9 kg do 18 kg. Pozycja przodem do kierunku jazdy. UWAGA! Szczególne zagrożenie!
Nie stosować na siedzeniach samochodów wyposażonych w poduszkę powietrzną.
II.1 Położenie fotelika
Należy umieścić fotelik przodem do kierunku jazdy na tylnym siedzeniu samochodu. Fotelik powinien być ustawiony w pozycji pionowej – rys. 1. Używamy do tego dźwigni – wyróżnionej kolorem, znajdującej się z przodu fotelika, pomiędzy siedziskiem a podstawą. Do ustawienia żądanej pozycji należy unieść w górę dźwignię znajdującą się pod przednią częścią siedzenia – rys. 1 – 1 i jednocześnie pociągnąć do przodu siedzisko fotelika – rys. 1 – 2. Opuścić dźwignię w żądanej pozycji i popchnąć, dopóki nie będzie słyszałny wyraźny odgłos zatrzaskiwania „klik”.
II.2 Sposób prowadzenia samochodowych pasów bezpieczeństwa
Fotelik można stosować wyłącznie w pojazdach wyposażonych w trzypunktowe pasy bezpieczeństwa ze zwijaczem, homologowane w ECE na podstawie Regulaminu 16.
Wyciągnąć maksymalnie pas samochodowy i przełożyć jego część biodrową przez podstawę fotelika – rys. 2 (patrz: kolor czerwony, a także owalna naklejka po obu stronach fotelika – prowadzenie pasa – kolor czerwony).
Zapiąć klamrę bezpieczeństwa pasów samochodowych. Część piersiową pasa samochodowego należy przełożyć w następujący sposób (patrz: naklejka z instrukcją zapinania pasa z obu stron podstawy fotelika):
- rys. 3 – przycisnąć w górę zielony przycisk bezpieczeństwa – 1, – przesunąć w prawo szary uchwyt bezpieczeństwa – 2;
- rys. 4 – zwolnić blokadę pasów przez jej naciśnięcie – 3,
- przełożyć pas samochodowy przez szczelinę za blokadą pasów – 4;
- rys. 5 – przesunąć w lewo szary uchwyt bezpieczeństwa – 5,
- przycisnąć w dół wystający z góry fotelika czerwony przycisk bezpieczeństwa – 6;
- rys. 6 część piersiowa pasa samochodowego jest zapięta;
- rys. -7 mocno zaciągając do góry pas bezpieczeństwa, uruchomić blokadę pasów;
- rys. -8ustawić fotelik w pozycji leżącej;
- rys. 9 jeszcze raz zaciągnąć do góry samochodowy pas bezpieczeństwa;
- rys. 10 stawić fotelik w pozycji pionowej W ten sposób fotelik jest bezpiecznie umocowany na siedzeniu.
Upewnić się, czy pasy są nie skręcone, nie uszkodzone i dobrze napięte.
Uwaga!
- Czerwony przycisk musi być zawsze wciśnięty. Pozycja wciśnięta oznacza bezpieczne umocowanie fotelika w samochodzie.
- Jeżeli w czasie użytkowania fotelika zmieniamy jego pozycję na leżącą – rys. 11 – za każdym razem zaciągamy do góry część piersiową samochodowego pasa bezpieczeństwa – rys. . 12
II.3 Odpinanie fotelika
Aby wyjąć fotelik z samochodu należy wykonać następujące czynności:
- rys. 3 – przycisnąć w górę zielony przycisk bezpieczeństwa – 1, – przesunąć w prawo szary uchwyt bezpieczeństwa – 2;
- rys. 4 – zwolnić blokadę pasów przez jej naciśnięcie – 3, – wyjąć część piersiową pasa bezpieczeństwa z blokady;
- wyjąć część biodrową pasa samochodowego z podstawy fotelika;
- odpiąć klamrę bezpieczeństwa pasów samochodowych.
III. PASY SZELKOWE FOTELIKA SAMOCHODOWEGO
III.1 Zamykanie i otwieranie pasów szelkowych
Klamra pasów szelkowych składa się z 3 części: 2 części bocznych i 1 części centralnej – rys. 13. Boczne części należy nałożyć na siebie – rys. 13 – 1 i połączone wsunąć do części centralnej – rys. 13 – 2. Po usłyszeniu dźwięku „klik” klamra jest zamknięta. Gdy dziecko siedzi w foteliku należy regularnie sprawdzać, czy klamra pasów szelkowych jest zapięta. Aby odpiąć klamrę należy nacisnąć czerwony przycisk, znajdujący się w klamrze.
III.2 Regulacja długości pasów szelkowych
Aby Twoje dziecko było lepiej chronione, pasy szelkowe powinny być po włożeniu dziecka i po zapięciu klamry naciągnięte tak, aby dobrze przylegały do ciała dziecka. Nigdy nie powinny być skręcone, ani też za luźne. W miarę możliwości pas biodrowy powinien być położony tak nisko, aby miednica dziecka była sztywno przytrzymana. Aby ściągnąć pasy należy nacisnąć metalowy przycisk, znajdujący się w zamku pomiędzy nogami dziecka – rys.14 – 1 i jednocześnie pociągnąć drugą ręką pas wychodzący z tego zamka – rys. 14 – 2.
Aby wydłużyć pasy, należy nacisnąć metalowy przycisk znajdujący się w zamku pomiędzy nogami dziecka – rys. 14 – 1 i pociągnąć drugą ręką jednocześnie za dwa pasy szelkowe w kierunku do siebie – rys. 14 – 3. Przy tej operacji proszę trzymać za same pasy szelkowe, a nie za ochraniacze szelkowe.
III.3 Regulacja wysokości pasów szelkowych
Pasy szelkowe posiadają możliwość ustawienia w 3 pozycjach, w zależności od wzrostu dziecka. Wysokość zamontowania pasów należy dostosować do wzrostu dziecka tak. aby ramiona dziecka byty na tej samej wysokości co pasy wychodzące z oparcia – rys. .15
III.4 Zmiana wysokości pasów szelkowych
W celu zmian wysokości pasów szelkowych należy:
- wysunąć szelkowe pasy bezpieczeństwa ze spinacza pasów, znajdującego się z tyłu fotelika – rys. -16;
- przełożyć pasy szelkowe przez otwory fotelika na przód siedziska – rys. 17 – 1;
- wyciągnąć pasy szelkowe z ochraniaczy – rys. 18 – 1;
- przełożyć ochraniacze pasów na tył siedziska – rys. 19, a następnie przez otwory na przód siedziska na żądanej wysokości – rys. 20
-
przeciągnąć pasy szelkowe przez ochraniacze – rys. 18 – 2;
-
przełożyć pasy szelkowe przez otwory fotelika na tył siedziska na żądanej wysokości.
- wsunąć szelkowe pasy bezpieczeństwa do spinacza pasów – rys. 16 – 2. Bez wykonania tej czynności pasy szelkowe przestaną spełniać wymogi bezpieczeństwa.
IV. KONSERWACJA I ZDEJMOWANIE POKROWCA FOTELIKA
IV.1 Zdejmowanie pokrowca
Aby zdjąć pokrowiec z fotelika należy wykonać następujące czynności:
- wysunąć szelkowe pasy bezpieczeństwa ze spinacza pasów, znajdującego się z tyłu fotelika – rys. 21
- przełożyć pasy szelkowe przez otwory fotelika na przód siedziska – rys. 22 i – rys. 23 – 4;
- zdjąć z końcówki pasów, znajdujących się po lewej i po prawej stronie siedziska plastikowe zabezpieczenia – rys. 23 – 1 i 2;
- przeciągnąć końcówki pasów przez dolne, boczne otwory siedziska – rys. 23 – 3;
- odpiąć pokrowiec z zaczepów znajdujących się pod oparciami siedziska – rys. 24 i 25;
- przesunąć przez otwór w pokrowcu krokowy pas bezpieczeństwa z otwartą centralną częścią klamry oraz pas służący do regulacji długości pasów – rys. ;26
- zdjąć pokrowiec.
Pokrowiec można prać tylko ręcznie, w temperaturze poniżej 30°C, przy pomocy łagodnych środków piorących – najlepiej w płynie do prania. Nie wirować. Nie suszyć w suszarce.
IV.2 Konserwacja fotelika
Część fotelika wykonaną z tworzywa sztucznego można czyścić za pomocą letniej wody z mydłem. Nie stosować agresywnych środków czyszczących.
IV.3 Zakładanie pokrowca
W celu ponownego założenia pokrowca należy wykonać te same czynności jak przy zdejmowaniu pokrowca – pkt. IV.1 – tylko w odwrotnej kolejności.
Po dokładnym założeniu pokrowca na fotelik brzegi wykończone gumką należy zaczepić za wewnętrzne zaczepy, znajdujące się pod oparciami siedziska, jak na rys. i24 25.
V. REGULOWANIE POZYCJI FOTELIKA
Dla wygody dziecka fotelik VENUS Comfort można umieścić w pięciu pozycjach.
Do ustawienia żądanej pozycji należy nacisnąć w górę dźwignię znajdująca się pod przednią częścią siedzenia i jednocześnie pociagnać do przodu lub cofnać do tyłu korpus fotelika.
Opuścić dźwignię w żądanej pozycji i popchnąć, dopóki nie będzie słyszalny wyraźny odgłos zatrzaskiwania „klik” – rys. i 8 . 10
VI. GWARANCJA
Fotelik samochodowy VENUS Comfort spełnia najsurowsze europejskie normy bezpieczeństwa ECE R 44/03 i jest odpowiedni dla dzieci o wadze od 9 kg do 18 kg.
• Gwarancji udziela się na okres 24 miesięcy od daty zakupu.
- Gwarant zapewnia Nabywcy dobrą jakość i prawidłowe działanie wyrobu przy użytkowaniu zgodnie z przeznaczeniem i instrukcją obsługi.
- Gwarancja przysługuje tylko pierwotnemu nabywcy i nie podlega przeniesieniu na inne osoby.
- Reklamacje z tytułu wad przyjmuje punkt sprzedaży detalicznej.
- W przypadku wystąpienia wad należy zwrócić się do punktu sprzedaży detalicznej z wyrobem, oryginalną kartą gwarancyjną podpisaną przez sklep i przypiętym paragonem lub dowodem zakupu.
Nie udziela się gwarancji, jeżeli:
- wyrób nie został dostarczony producentowi w komplecie z oryginalnym dowodem zakupu,
- uszkodzenia są spowodowane nieprawidłowym użytkowaniem lub konserwacją, przeprowadzoną niezgodnie z instrukcją obsługi,
- uszkodzenia powstały w wyniku wypadku,
- naprawy produktu wykonywane były przez osoby trzecie,
- stwierdzono uszkodzenie lub usunięcie numeru seryjnego, znajdującego się na siedzisku.
RAMATTI
ul. Sikorskiego 17
Klaudyn k/Warszawy
05-080 Izabelin, Poland
tel. +48 (22) 721 89 21
tel./fax +48 (22) 721 89 22
