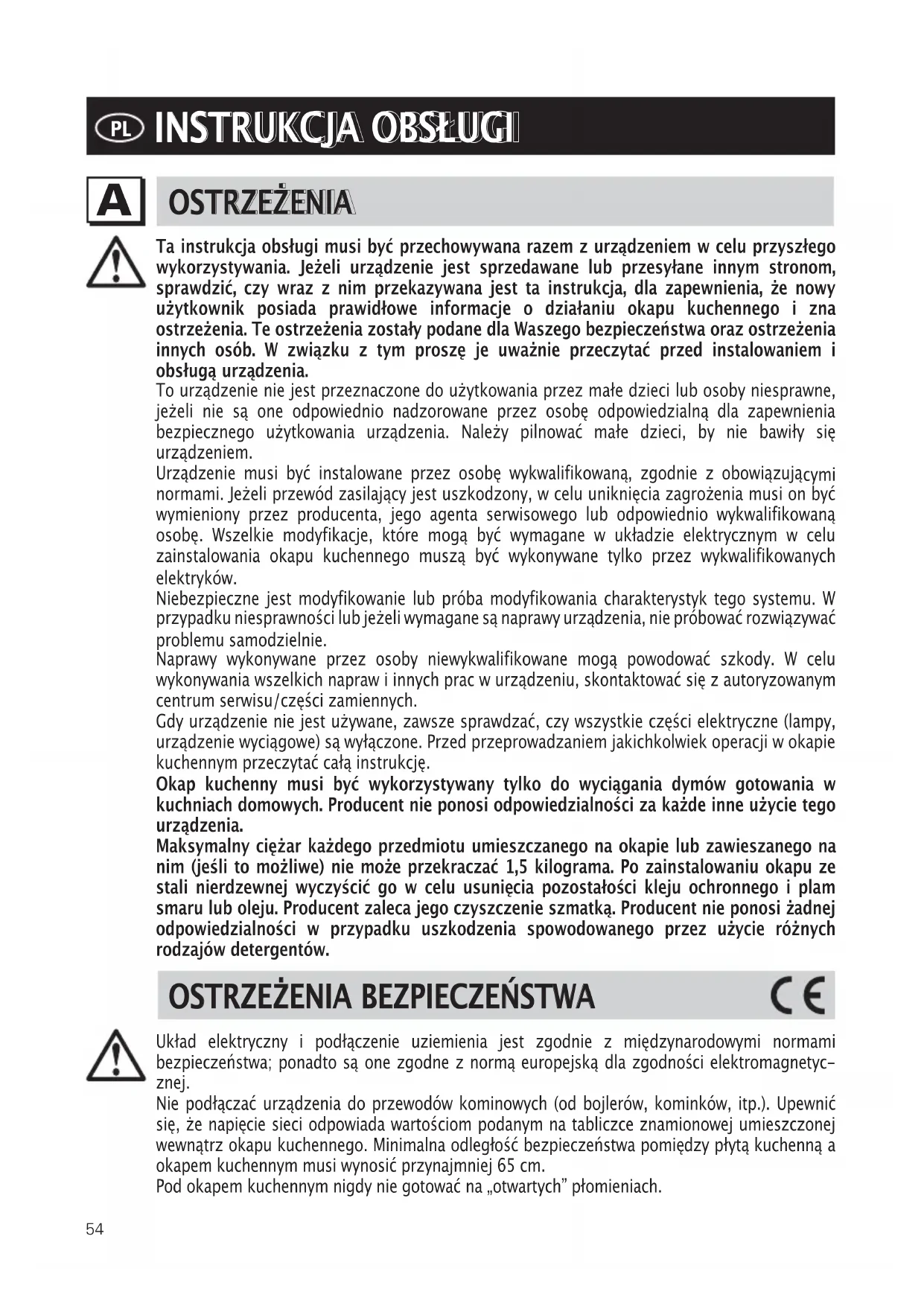

INSTRUKCJA OBSŁUGI Ninfea Tulip FALMEC
OSTRZEŻENIA OSTRZEŻENIA
Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz ostrzeżenia innych osób. W związku z tym proszę je uważnie przeczytać przed instalowaniem i obsługą urządzenia. To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niesprawne, jeżeli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną dla zapewnienia bezpiecznego użytkowania urządzenia. Należy pilnować małe dzieci, by nie bawiły się urządzeniem. Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązują cymi normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego muszą być wykonywane tylko przez wykwalifikowanych elektryków. Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystyk tego systemu. W przypadku niesprawności lub jeżeli wymagane są naprawy urządzenia, nie próbować rozwiązywać problemu samodzielnie. Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktować się z autoryzowanym centrum serwisu/części zamiennych. Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenie wyciągowe) są wyłączone. Przed przeprowadzaniem jakichkolwiek operacji w okapie kuchennym przeczytać całą instrukcję. Okap kuchenny musi być wykorzystywany tylko do wyciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie tego urządzenia. Maksymalny cięż ar każdego przedmiotu umieszczanego na okapie lub zawieszanego na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyścić go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca jego czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych rodzajów detergentów.
OSTRZEŻENIA BEZPIECZEŃSTWA
OSTRZEŻENIA BEZPIECZEŃSTWA
Układ elektryczny i podłączenie uziemienia jest zgodnie z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetyc- znej. Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem kuchennym musi wynosić przynajmniej 65 cm. Pod okapem kuchennym nigdy nie gotować na „otwartych” płomieniach.55 Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.
Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca wentylacja pomieszczenia.
Nie podpalać potraw pod okapem kuchennym
Wyciągane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany do wyciągania dymów z urządzeń spalających gaz lub inne paliwa.
Przed użytkowaniem urządzenia upewnić się, że są spełniane wszystkie przepisy dotyczące odprowadzania wyciąganego powietrza.
Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru. Przed przeprowadzaniem operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nie przestrzegania wszystkich in- strukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia. - Istnieje ryzyko pożaru, jeżeli czyszczenie nie zostanie wykonane zgodnie z zaleceniami. UWAGA: Dostępne części mogą nagrzewać się do wysokich temperatur, jeżeli będą stosowane ze sprzętem do gotowania. - Do montażu komina należy zastosować śruby o maksymalnej długości 10 mm (dostarczone przez producenta). OSTRZEŻENIE: Niezastosowanie się do zaleceń odnośnie mocowania śrub i montażu urządzenia może spowodować zagrożenie porażeniem prądem elektrycznym
Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego. INSTALOWANIE INSTALOWANIE
(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych). Odległość między kuchenką i najniższą częścią okapu kuchennego wynosi zazwyczaj przyna- jmniej 65 cm (patrz rysunek C1). Taka odległość mierzona jest rygorystycznie w najniższym miejscu okapu z dopuszczalnym naprężeniem. Na podstawie tego szczegółu wskazanego w normach europejskich na niektórych modelach można zmniejszyć odległość, jak wskazano w głównym katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić. W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza, niż podłączenie okapu kuchennego. Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej wyprowadzać powietrze poza pomieszczenie. Unikać stosowania rur kolankowych, upewnić się, że rury s ą o możliwie najmniejszej długości. Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery. Jeżeli w tym samym czasie używany jest bojler, piec, kominek, itp., który wykorzystuje gaz lub inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz rozdział „O” instrukcji.56
PODŁĄCZENIA ELEKTRYCZNE
PODŁĄCZENIA ELEKTRYCZNE
(Rozdział zarezerwowany dla wykwalifikowanych instalatorów). OSTRZEŻENIE! Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego. Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przecięte; jeżeli tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne muszą być wykonywane przez osobę wykwalifikowaną. Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić, czy bezpiecznik i układ elektryczny mogą przenosić obciążenie urządzenia (patrz specyfikacje techniczne w punkcie B). Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być stosowane „znormalizowane” wtyczki, z uwzględnieniem, że:
przewód żółto-zielony musi być wykorzystywany do uziemienia;
przewód niebieski musi być używany dla linii zerowej (neutral);
przewód brązowy musi być używany jako fazowy; kabel nie może stykać się z częściami gorącymi (powyżej 70
zakładać wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłączać ją do odpowiedniego gniazdka zasilania. Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia. Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B). Producent nie ponosi żadnej odpowiedzialności, jeżeli nie są przestrzegane normy bezpieczeństwa.
ZEWNĘTRZNYM ZEWNĘTRZNYM (wyciąg) W tej wersji, dymy i para z kuchni są wyprowadzane na zewnątrz poprzez kanał wyciągowy. Przewód wyciągowy, który wystaje z górnej części okapu kuchennego musi być podłączony do kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, jeżeli są założone, muszą być wyjęte; w tym celu proszę przejrzeć instrukcje w punkcie F. Gdy okap kuchenny jest używany w tym samym pomieszczeniu jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą. Odstępstwo dla Niemiec: Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną, niż elektryczna, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E-5 bar).
OKAP KUCHENNY RECYRKULACYJNY (z fi ltrem) W tej wersji powietrze przepływa przez filtry z węglem drzewnym w celu oczyszczenia, następnie jest wyprowadzane ponownie do kuchni. Sprawdzić, czy na silniku założone są filtry z węgla drzewnego, jeżeli nie, zainstalować je zgodnie z instrukcjami w punkcie H. Jeżeli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika.57 Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być używana prędkość trzecia, w normalnych warunkach prędkość druga, a prędkość pierwsza dla utrzymywania czystego powietrza przy minimalnym zużyciu energii. Okap kuchenny powinien być włączany na początku gotowania i pozostawiony włączony aż do zniknięcia zapachów.
ŚWIATŁO – Przełącznik A Położenie 0: światło wyłączone. Położenie 1: światło włączone. PRĘDKOŚĆ – przełącznik B Jest używany do włączania i ustawiania prędkości silnika, od 1 do 3, lub regulatora prędkości, zależnie od wersji. ŚWIATŁO – Przełącznik C Lampka sygnalizacyjna działania silnika.
2. PULPIT STEROWANIA PIĘCIOPRZYCISKOWY
ŚWIATŁO – przycisk Naciśnięty: światło włączone Zwolniony: światło wyłączone Przycisk SILNIKA – 1, 2, 3, OFF 1: uruchamia silnik z minimalną prędkością 2: uruchamia silnik ze średnią prędkością 3: uruchamia silnik z maksymalną prędkością OFF: zatrzymuje silnik FILTRY
W celu wyjęcia metalowego filtra chwytającego tłuszcz, po prostu naciskać uchwyt A aż do uwolnienia go z prowadnicy przedniej; następnie obracać filtr powoli do dołu i wysunąć go z prowadnicy tylnej. W celu ponownego założenia filtra, powtarzać operację w odwrotnej kolejności.58
W celu wymiany filtrów z węglem drzewnym, postępować następująco: zdjąć filtry metalowe, jak opisano powyżej. Można teraz łatwo sięgnąć do dwóch filtrów umieszczonych na końcach silnika. Jak zakładać nowe filtry – patrz rysunek. W przypadku okapu ze skrzynką silnika, filtr jest umieszczony na dolnej części skrzynki silnika. Jak zakładać nowe filtry – patrz rysunek. Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem. TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www. falmec.com (wejść do menu kaskadowego serwisu klienta). OŚWIETLENIE
W celu wymiany żarówki: a) Upewnić się, że urządzenie jest odłączone od zasilania sieciowego. b) Odkręcić wkręt utrzymujący A i zdjąć pokrywę lampy. c) Wymienić żarówkę na taki sam model, jak oryginalna (max. 25 W, patrz oznaczenia przy lampie).
OSTRZEŻENIE! Żarówki o innych kształtach i mocach, niż oryginalne, mogą poważnie uszkodzić obudowę lampy.59
2. REFLEKTOR PUNKTOWY
W celu wymiany lampy (“Round Lampa halogenowa”): a) Upewnić się, że urządzenie jest odłączone od zasilania sieciowego. b) Wyjąć, podważając wkrętakiem, pierścień utrzymujący A pokrywy szklanej. c) Zdjąć pokrywę szklaną B uzyskując dostęp do obudowy lampy. d) Wymienić lampę na lampę takiego samego typu (halogenowa max. 20 W, 12 V, mocowanie G4). e) Założyć pokrywę szklaną B i zamocować ją wykorzystując specjalny pierścień A. Round halogen light Wymiana oświetlenia „ Square halogen Light „ – halogeny kwadratowe a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego b) otworzyć całkowicie ramkę halogenu do położenia 90 ( patrz rys. ) naciskając na PUSH c) wymienić wziernik halogenu max. 20 W, 12 Volt podłączenie G4 d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b. Square halogen light
(Rozdział przeznaczony dla wykwalifikowanych instalatorów). Wymiana lampy jarzeniowej: a) Odłączyć urządzenie od sieci; b) Odkręcić wkręty mocujące i zdjąć płytę dolną; c) Wyjąć lampę jarzeniową, obracając o 90
i wymienić ją na taką samą (8W – 13W – 21W – 28W, odpowiednio do modelu); d) Podłączyć urządzenie do sieci.
Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w okapie, co powodowałby zagrożenie pożarem.
1. METALOWE FILTRY ZATRZYMUJĄCE TŁUSZCZ
Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, a więc powinny być czyszczone co60 miesiąc w gorącej wodzie z detergentem, bez ich wyginania. W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.
2. FILTRY Z WĘGLEM DRZEWNYM
Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które przez nie przepływa. Powietrze jest oczyszczane przez wielokrotny przepływ przez filtry i zawracane do pomieszczenia kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co 3 – 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym – patrz instrukcje w punkcie H2.
3. CZYSZCZENIE ZEWNĘTRZNEJ POWIERZCHNI URZĄDZENIA
Zaleca się czyszczenie zewnętrznych powierzchni okapów przynajmniej co 15 dni, aby nie dopuścić do trawienia stalowych powierzchni przez substancje oleiste, czy tłuste. Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i obojętnym płynnym detergentem lub alkoholem denaturowanym. W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieuchronnie uszkodzi wykończenie stali. Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeżeli nie będą przestrzegane powyższe instrukcje. Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu. Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nie przestrzeganiem powyż szych instrukcji.
4. CZYSZCZENIE WNĘTRZA URZĄDZENIA
Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być czyszczone płynami lub rozpuszczalnikami. Nie używać produktów ściernych. Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasi- lania sieciowego. GWARANCJA GWARANCJA
Nowe urządzenie jest objęte gwarancją. Warunki gwarancji są podawane przez dystrybutora. Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przekładu. Producent zastrzega sobie prawo do modyfikowania swoich produktów gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.
Krok 1 - Przyłożyć listwę mocującą (A – Rys. 1) do ściany na wysokości od płyty określonej przez sumę wartości X + Y + 265 mm. - Dla zapewnienia dokładnego położenia poziomego użyć poziomicy spirytusowej i zaznaczyć 261 znaki na końcach listwy, w miejscach, gdzie mają być wiercone otwory. - Wywiercić otwory, wstawić dwa kołki rozporowe i zamocować listwę używając odpowiednich wkrętůw. Krok 2 - Zawiesić okap na listwie mocującej (Rys. 2). Krok 3 - Wyregulować położenie okapu wykorzystując wkręty na uchwytach (Rys. 3). Gůrny wkręt (B) jest używany do regulowania odległości od ściany, a wkręt dolny (C) do przesuwania pionowego. Krok 4 - W celu zabezpieczenia okapu przed odczepieniem poprzez nacisk od dołu, zamocować okap do ściany wkrętem z kołkiem rozporowym wkręconym w odpowiednim otworze (Rys. 4).
Krok 1 - Odkręcić tylną śrubę metryczną (A) i odłączyć zespół silnika od spodu okapu (rys. 1). - Sprawdzić położenie poziome poziomicą spirytusową i zaznaczyć 4 otwory do wywiercenia. - Wywiercić otwory, wstawić 2 kołki rozporowe o średnicy 8 mm i zamocować okap w wymaga- nym położeniu, używając 2 wkrętůw B wstawionych w dwa podłużne wycięcia w gůrnej tylnej płycie (Rys. 1). - Wkręcić wkręty zabezpieczające C w dolnych tylnych płytach (Rys. 1). Krok 2 - Po zamocowaniu okapu, podłączyć wąż elastyczny do otworu kominowego i do okrągłego mocowania rurowego komory silnika. - Ponownie połączyć zespół silnika ze spodem okapu i przymocować go za pomocą tylnej śruby metrycznej (A) (rys. 2).
1) Zmierzyć odległość (L) od dna okapu kuchennego do środka otworůw mocujących (Rys. 3).
2) Zmierzyć odległość (M) pomiędzy dwoma otworami mocującymi.
3) Dopasować środek płyty kuchennej ze środkiem okapu. Odległość: L+650 mm.
4) Wysokość wierconych otworůw nad płytą kuchenną jest obliczana przez dodanie (L) do (H),
gdzie (H) jest określone przez punkt C-1.
5) Wywiercić otwory dla kołkůw rozporowych typu Fisher (średnica otworu zależy od rodzaju
6) Przed zawieszeniem i zamocowaniem okapu kuchennego, wymontować:
kratki stalowe z okapůw kuchennych z silnikami stycznymi
cały wbudowany zespůł, jeżeli jest założony, poprzez odkręcenie wkrętůw mocujących go do dna okapu.
7) Aby uniknąć odczepienia się okapu w wyniku obciążenia pod nią znajdującego się, należy
przykręcić kołkiem rozporowym do ściany wykorzystując do tego otwory znajdujące się na tylniej ściance okapu lub w listewkach pokrywy.
