INSTRUKCJA OBSŁUGI HDC6390BG SAMSUNG

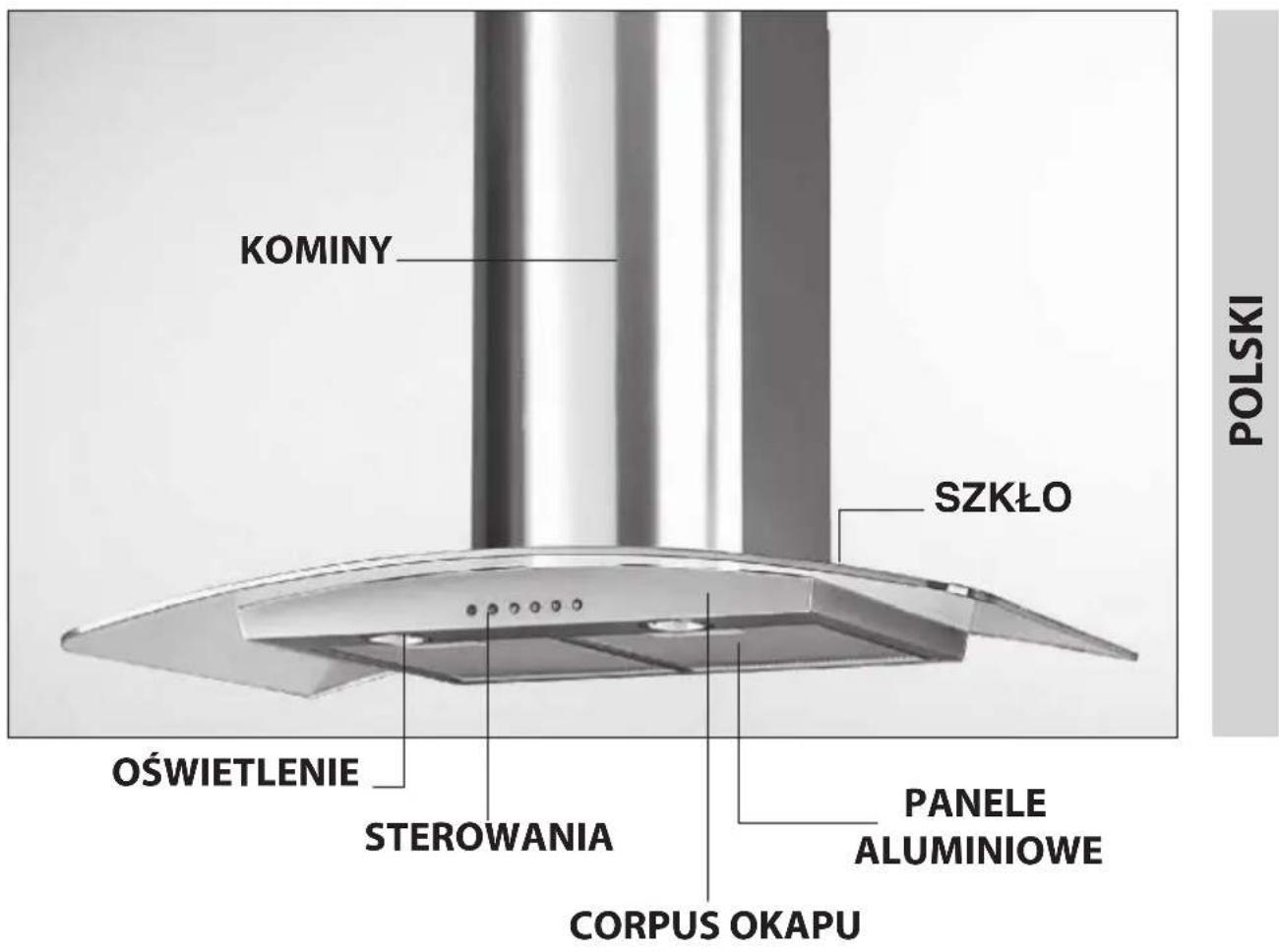

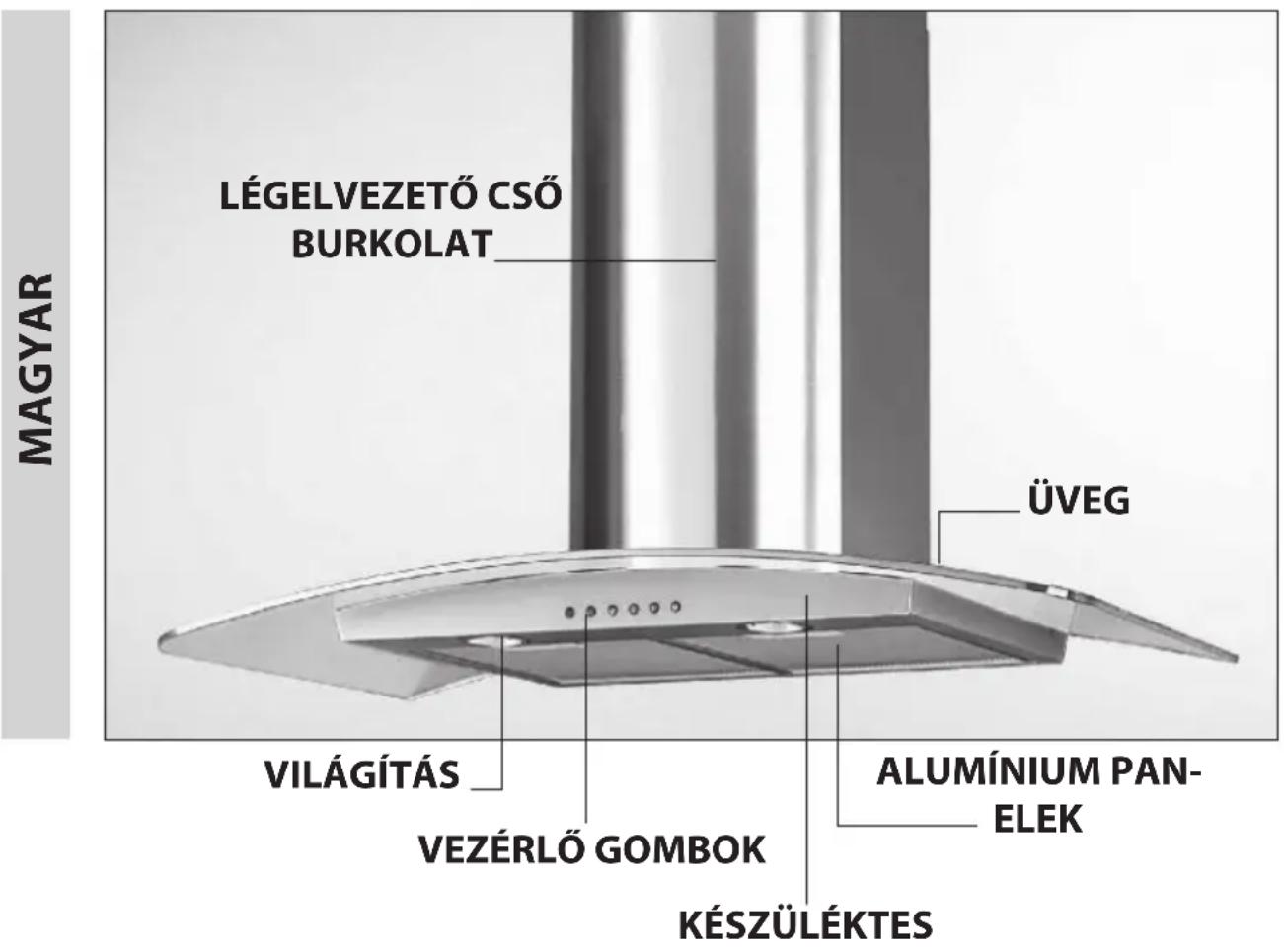

Specyczne dane techniczne KOMINY STEROWANIA PANELE ALUMINIOWE OŚWIETLENIE OKAP KUCHENNY POLSKI CORPUS OKAPU SZKŁO Moc ssania (m3/godz): 470 Woltarz: 220-240V ~ 50Hz Moc silnika pochłaniana: 1x230W Średnica wyjścia powietrza (mm): 150 Lampy: 2x20W Moc ssania (m3/godz): 900 Woltarz: 220-240V ~ 50Hz Moc silnika pochłaniana: 1x250W Średnica wyjścia powietrza (mm): 150 Lampy: 2x20W- 48 - HC6147BX - HC9147BX

HDC9190BX - HC9190BX - HDC6190BB - HDC9190BB - HDC6190BW- HDC9190BW Specyczne dane techniczne KOMINY STEROWANIA PANELE ALUMINIOWE OŚWIETLENIE OKAP KUCHENNY POLSKI CORPUS OKAPU Moc ssania (m3/godz): 470 Woltarz: 220-240V ~ 50Hz Moc silnika pochłaniana: 1x230W Średnica wyjścia powietrza (mm): 150 Lampy: 2x20W Moc ssania (m3/godz): 900 Woltarz: 220-240V ~ 50Hz Moc silnika pochłaniana: 1x250W Średnica wyjścia powietrza (mm): 150 Lampy: 2x20W- 49 -

Specyczne dane techniczne OKAP KUCHENNY POLSKI KOMINY STEROWANIA PANELE ALUMINIOWE OŚWIETLENIE CORPUS OKAPU Moc ssania (m3/godz): 470 Woltarz: 220-240V ~ 50Hz Moc silnika pochłaniana: 1x230W Średnica wyjścia powietrza (mm): 150 Lampy: 2x20W- 50 - POLSKI

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz – Ryc.1B), ltrującej (recyrkulacja powietrza wewnątrz – Ryc.1A) lub z silnikiem zewnętrznym (Ryc.1C).

UWAGI O BEZPIECZEŃSTWIE

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10–5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju. Przed podłączeniem modelu do sieci elektrycznej: - Skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i , że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalikowanego elektryka. - Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej. - Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A. Uwaga! W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie. A) Nie kontrolować stanu filtrów, gdy okap jest włączony. B) Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia. C) Zabronione jest gotowanie potraw na ogniu pod okapem. D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar. E) Należy stale kontrolować gotowane potrawy, aby uniknąć zapalenia wrzącego oleju. F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji. G) Urządzenie nie jest przeznaczone do używania przez dzieci lub niezdolne osoby bez nadzoru. H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem.

I) Jeśli okap zostanie użyty jednocześnie z urządzeniami

spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia. L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru. Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia. Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produktu ten nie powinien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

• Podłączenie elektryczne Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione. Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco: BRĄZOWY = L linia BŁĘKITNY = N zerowy Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę, dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy. Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem i siecią należy umieścić wyłącznik wielobiegunowy, ze stykami w odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

• Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć ltr (Ryc. 5) w celu łatwiejszego manipulowania urządzeniem. - W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.

• Sugeruje się, aby używać przewodu o średnicy 150 do odprowadzania powietrza. Używanie przewężenia może zmniejszyć osiągi produktu i zwiększyć hałas.

• Montaż na ścianie Wywiercić otwory A uwzględniając podane wielkości (Ryc.2).- 51 - Umocować urządzenie na ścianie i ustawić w poziomie za pomocą zawieszek. Następnie przymocować okap za pomocą dwóch śrub A (Ryc.5). W zależności od montażu użyć śrub i kołków odpowiednich dla danego rodzaju muru (np. żelbeton, płyta kartonowo–gipsowa, itp.) W przypadku gdy śruby i kołki wchodzą w skład zestawu, należy upewnić się, że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

• Montaż teleskopowych złączek dobnych ściągnąć z komina powłokę ochronną używając rękawic i uważając aby go nie zarysować. (Rys.7) Przed założeniem złączki ozdobnej zamontować zasilanie elektryczne. Jeśli urządzenie instalowane jest w wersji zasysającej lub w wersji z silnikiem zewnętrznym należy najpierw zamontować otwór odprowadzający powietrze. Ustawić szerokość podpory górnej złączki (Ryc.3). Następnie przymocować podporę do sufitu za pomocą śrub z uwzględnieniem odległości wskazanej na ryc. 2 w taki sposób, aby była równoległa do okapu A (Ryc.3). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury łączącej (Ryc.4). Umieścić górną złączkę wewnątrz dolnej. Przymocować dolną złączkę do okapu używając śrub B (w zestawie) (Ryc.4), naciągnąć górną złączkę aż do skrzynki i zamocować za pomocą śrub B (Ryc.3). Aby przekształcić okap z wersji zasysającej w wersję ltrującą, należy zakupić ltry z węgla aktywnego i postępować według instrukcji montażu.

• Wersja ltrująca Zainstalować okap i dwie złączki według instrukcji montażu okapu w wersji zasysającej. Aby zainstalować złączkę ltrującą, należy kierować się instrukcjami zawartymi w podręcznym zestawie narzędzi. Jeśli tego zestawu nie ma w komplecie, należy zamówić go u sprzedawcy jako akcesoria. Filtry z węgla aktywnego należy nałożyć na agregat zasysający umieszczony wewnątrz okapu (Ryc.6).

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę należy zwrócić na ltr przeciwtłuszczowy oraz na ltr z węglem aktywnym.

• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia. - Aby uniknąć zagrożenia pożarem, przynajmniej co 2 miesiące, należy ręcznie myć ltr przeciwtłuszczowy przy pomocy neutralnego, niedrapiącego płynu do mycia. Filtr może być również myty w zmywarce w niskich temperatu- rach wykorzystując krótki cykl mycia. - Po kilku umyciach mogą wystąpić zmiany koloru. Fakt ten nie daje prawa do reklamacji w celu dokonania ich ewentualnej wymiany. W przypadku nieprzestrzegania instrukcji wymiany i mycia może powstać niebezpieczeństwo zapalenia się ltrów przeciwtłuszczowych.

• Filtry z węglem aktywnym służą do oczyszczania powietrza zwracanego do otoczenia. Filtry nie nadają się do mycia ani do regeneracji i powinny być wymieniane nie rzadziej niż co cztery miesiące. Nasycenie węgla aktywnego zależne jest od dłuższego lub krótszego czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie ltra przeciwtłuszczowego.

• Często myć okap, zarówno wewnątrz, jak i na zewnątrz, przy pomocy szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nie ściernym.

• Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

• Wymiana lamp halogenowych (Rys.8). Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same. Uwaga: Nie dotykać lampy gołą ręką.

• Układ sterowania: Stery mechaniczne (Rys.9) znaczenie symboli jest następujące: A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ G = wskaźnik SILNIK FUNKCJONUJĄCY

SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ
