Тип продукта	Кухонная вытяжка
Бренд	Samsung
Модель	HDC6390BG / HC6390BG
Размеры (Ш x Г x В)	900 x 500 x (зависит от установки) мм
Вес	Около 15 кг
Электропитание	220-240 В ~ 50 Гц
Мощность всасывания	900 м³/ч
Мощность двигателя	250 Вт
Диаметр воздуховода	150 мм
Освещение	2 галогенные лампы по 20 Вт каждая
Количество скоростей	3 механические скорости
Фильтры	Моющийся алюминиевый жироулавливающий фильтр, угольный фильтр (опционально)
Класс энергоэффективности	Не указано в инструкции
Режим использования	Вытяжной (наружное отведение) или фильтрующий (рециркуляция)
Минимальное безопасное расстояние	65 см между вытяжкой и варочной поверхностью
Уход за жироулавливающими фильтрами	Ручная или посудомоечная мойка каждые 2 месяца
Замена угольного фильтра	Каждые 4 месяца (не моющийся)
Наружная чистка	Ткань, смоченная денатурированным спиртом или нейтральным моющим средством
Безопасность	Не поджигать под вытяжкой, не допускать перегрева масла, отключать перед обслуживанием
Запасные части	Галогенные лампы, жироулавливающие фильтры, угольные фильтры
Ремонтопригодность	Запчасти доступны у производителя или в сервисном центре
Соответствие	Директива WEEE 2002/96/EC, класс электробезопасности II

Часто задаваемые вопросы - HDC6390BG SAMSUNG

Как установить вытяжку Samsung HDC6390BG?

Установка должна выполняться профессионалом. Соблюдайте минимальное расстояние 65 см между вытяжкой и варочной поверхностью. Для вытяжной модели предусмотрите отвод наружу с трубой диаметром 150 мм.

Как чистить жироулавливающие фильтры?

Мойте жироулавливающие фильтры каждые 2 месяца вручную нейтральным жидким моющим средством или в посудомоечной машине при низкой температуре и коротком цикле. После нескольких моек они могут изменить цвет, не влияя на эффективность.

Как часто нужно менять угольный фильтр?

Угольный фильтр не моется и должен заменяться не реже каждых 4 месяцев или чаще в зависимости от использования.

Что делать, если освещение не работает?

Замените галогенные лампы на лампы того же типа (20 Вт). Чтобы получить доступ к лампам, снимите стекло, поддев его в предусмотренных прорезях. Не прикасайтесь к лампам голыми руками.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, вы можете перевести вытяжку в фильтрующий режим, установив угольный фильтр (не входит в комплект). Следуйте прилагаемым инструкциям по монтажу.

Какова мощность всасывания вытяжки?

Максимальная мощность всасывания составляет 900 м³/ч. Вытяжка имеет 3 механические скорости для регулировки всасывания.

Как ухаживать за внешней поверхностью вытяжки?

Часто очищайте внутреннюю и внешнюю поверхность тканью, смоченной денатурированным спиртом или неабразивным нейтральным жидким моющим средством.

Какие важные меры предосторожности?

Никогда не поджигайте под вытяжкой, следите за жаркой во избежание пожара и отключайте электропитание перед любым обслуживанием. Обеспечьте достаточную вентиляцию, если вытяжка используется с газовыми приборами.

Поставляется ли вытяжка с угольным фильтром?

Нет, угольный фильтр не входит в комплект. Его необходимо приобрести отдельно, если вы хотите использовать вытяжку в режиме рециркуляции.

Как связаться с сервисной службой для заказа запчастей?

Вы можете заказать запасные части (лампы, фильтры) у производителя Samsung или в его авторизованных сервисных центрах.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDC6390BG SAMSUNG

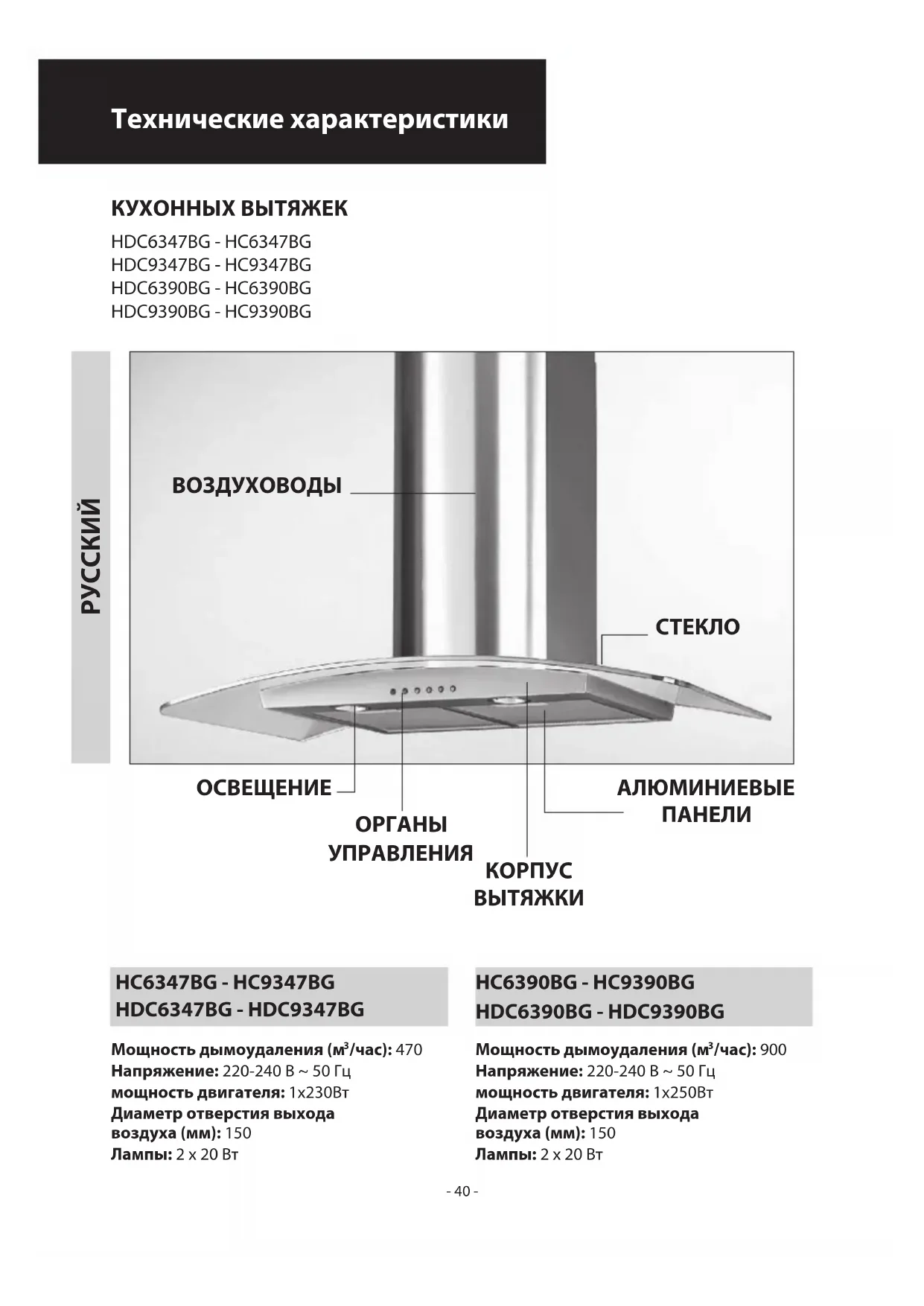

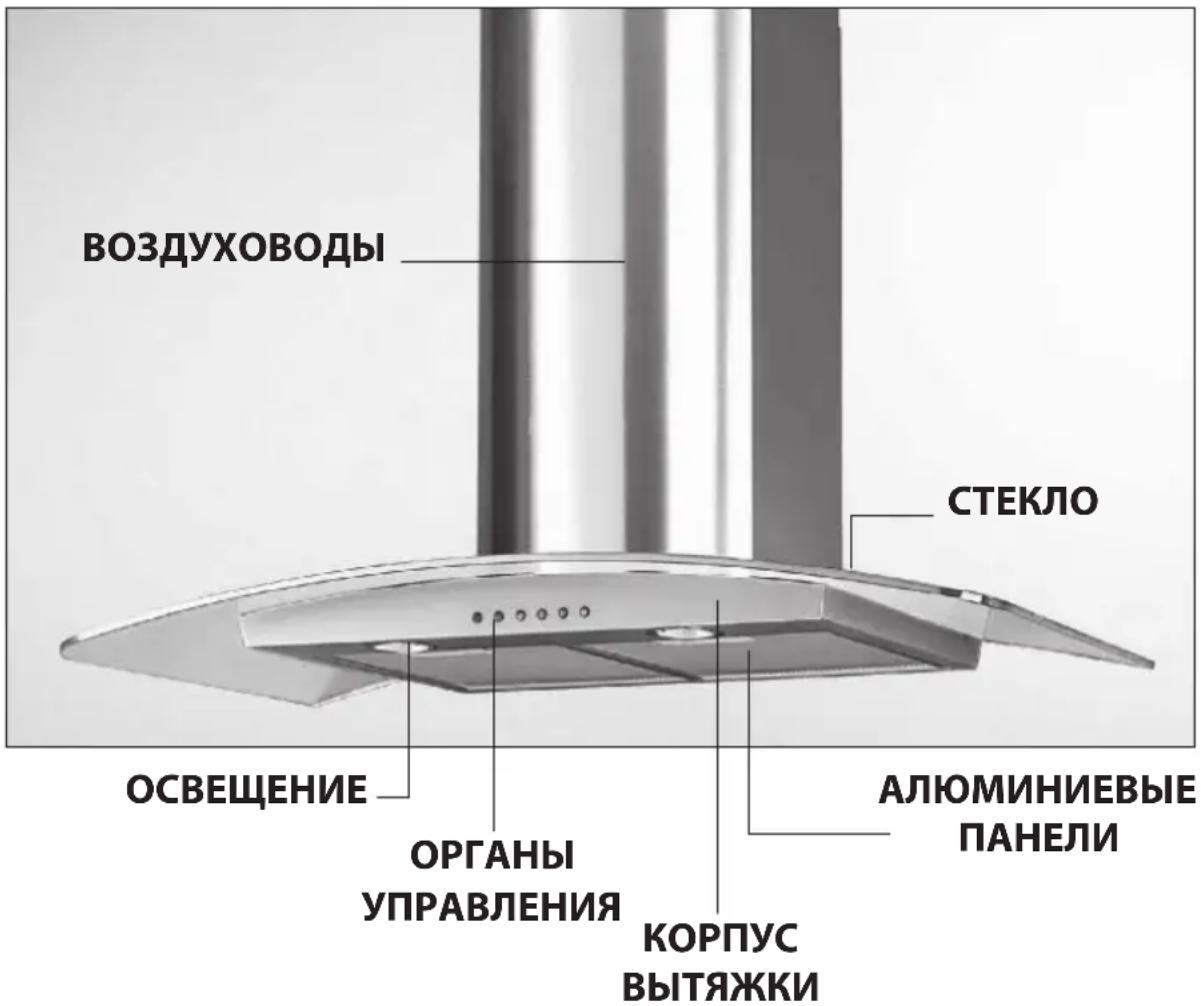

Технические характеристики

КУХОННЫХ ВЫТЯЖЕК

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

РУССКИЙ

HC6347BG - HC9347BG

HDC6347BG - HDC9347BG

Мощность дымоудаления (м³/час): 470

Напряжение: 220-240 В \~ 50 Гц

мощность двигателя: 1x230Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

HC6390BG - HC9390BG

HDC6390BG - HDC9390BG

Мощность дымоудаления (м³/час): 900

Напряжение: 220-240 В \~ 50 Гц

мощность двигателя: 1x250Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

Технические характеристики

КУХОННЫХ ВЫТЯЖЕК

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

HC6147BX - HC9147BX HDC6147BX - HDC9147BX

Мощность дымоудаления (м³/час): 470

Напряжение: 220-240 В \~ 50 Гц

мощность двигателя: 1x230Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

HC6190BX - HC9190BX

Мощность дымоудаления (м³/час): 900

Напряжение: 220-240 В \~ 50 Гц

мощность двигателя: 1x250Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

Технические характеристики

КУХОННЫХ ВЫТЯЖЕК

HDC6247BX - HC6247BX

HC6247BX - HC9247BX

Мощность дымоудаления (м³/час): 470

Напряжение: 220-240 В \~ 50 Гц

мощность двигателя: 1x230Вт

Диаметр отверстия выхода

воздуха (мм): 150

Лампы: 2 x 20 Вт

ОБЩИЕ СВЕДЕНИЯ

Внимательно ознакомьтесь с информацией в данной инструкции по установке, эксплуатации и техническому обслуживанию. Держите эту инструкцию всегда под рукой и обращайтесь к ней в случае необходимости. Данное устройство разработано для использования в следующих вариантах: вытяжное устройство (удаление воздуха из помещения – рис. 1В), фильтрующее устройство (рециркуляция воздуха в помещении – рис. 1А).

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Будьте осторожны, если вытяжка работает одновременно другими источниками открытого огня, не потребляющими электричества, например, с газовой плитой и т.д. В этом случае вытяжка уделяет из помещения воздух, необходимый для поддержания процесса горения. Производительность вытяжки должна быть согласована с конкретными характеристиками помещения в соответствии с действующими правилами и нормами. Отрицательное давление (перепад давлений снаружи и в помещении) в помещении не должно превышать 4 Па (4x10-5 бар). Для надежной и безопасной работы следует обеспечить достаточную вентиляцию помещения. При отводе воздуха из помещения соблюдайте действующие правила и нормы.

Категорически запрещается подключать вытяжку к дымоходам, предназначенным для отвода продуктов сгорания от бытовых приборов, работающих не от электричества, таких как котлы, печи, камины, газовые колонки и.т.п.

Перед подключением устройства к электросети:

- Убедитесь в соответствии напряжения и мощности устройства, данные о которых помещены на заводской паспортной табличке, соответствующим параметрам электросети, а также в соответствии вилки шнура питания комнатной электророзетке. В случае несоответствия электрической вилки комнатной электророзетке обратитесь к квалифицированному электрику для замены электророзетки.

- Категорически запрещается самостоятельно вносить изменения в электросхему прибора, переделывать шнур электропитания или подключать прибор через переносные сетевые удлинители. Невыполнение данного требования может привести к короткому замыканию в электропроводке, повреждению прибора, возникновению пожара, поражению электротоком пользователя.

- Если шнур электропитания поврежден, замените его в авторизованном сервисном центре Samsung.

Внимание!

В определенных ситуациях бытовые электроприборы могут быть опасны.

A) Не пытайтесь проверять фильтры на работающей вытяжке.
В) Не касайтесь лампочек и других деталей после того как было включено освещение. Можно получить ожог.
С) Запрещается приготовление пищи на открытом огне под вытяжкой без использования посуды, устанавливаемой на конфорку (например, приготовление шашлыка, барбекю и.т.п)
D) Избегайте открытого пламени - это вредно для фильтров и может привести к пожару.

Е) Держитепод постоянным контролем жарящуюся пищу, так как перегретое масло может воспламениться.
F) Перед любым видом операций по уходу, очистке или техническому обслуживанию отключите вытяжку от сети электропитания.
G) Не допускайте к управлению кухонной вытяжкой маленьких детей или людей, имеющих проблемы со здоровьем, без присмотра квалифицированного пользователя.
Н) Маленькие дети должны находиться под постоянным присмотром со стороны взрослых с тем, чтобы исключить возможность игры детей с кухонной вытяжкой.
I) Должна быть обеспечена надежная, в соответствии с действующими нормами и правилами, вентиляция помещения для обеспечения совместной работы бытовых приборов, сжигающих газ или другие виды топлива.
L) Во избежание опасности возникновения пожара осуществляйте чистку вытяжки в соответствии с инструкциями.
М) Во избежание опасности возникновения пожара, повреждения прибора или поражения электрическим током людей используйте электрическую вилку, соответствующую электрической розетке.
N) Во избежание опасности возникновения пожара отключите вытяжку, если произошло воспламенение приготовляемого продукта в сковородке или другой используемой посуде.
О) Во избежание опасности удара электротоком не касайтесь корпуса вытяжки или кнопок управления влажными руками.
Р) Не используйте химически активные вещества: растворители кислоты, щелочи, а также абразивные порошкообразные средства при чистке вытяжки.

Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/EC, Утилизация электрических и электронных изделий (WEEE).

Обратите внимание на то, чтобы данное изделие по окончании срока службы было утилизировано. Этим Вы поможете сохранить окружающую среду.

Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местные административные органы или в магазин, в котором было куплено изделие.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Монтаж и электрическое подключение должны выполняться квалифицированным техником.

Электрическое подключение

Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод, подсоединение к электросети выполняется следующим образом:

коричневый-Л-линия

синий-№-нейтральный

Если на кабеле нет сетевой вилки, то необходимо, установить сетевую вилку, рассчитанную на работу с нагрузкой, указанной на табличке характеристик. Если вытяжка оснащена сетевым кабелем с вилкой, то, она устанавливается, при условиях, что вилка будет легко доступной. В случае прямого подсоединения к электросети нужно разместить между прибором и сетью двухполюсный выключатель с зазором контактов минимум 3 мм, рассчитанный на нужную нагрузку и отвечающий действующим нормам.

- Минимальное расстояние между верхней точкой поверхности кухонной плиты и нижней частью вытяжки должно быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верхняя часть должна присоединять снаружи к нижней части. Нельзя подсоединять вытяжку к дымоходу, который используется для других целей, а также к каналам, используемым для вентиляции помещений, в которых установлены печи, камины, горелки и другое отопительное оборудование, работающее от газа, жидкого и твердого топлива. Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините жироулавливающий фильтр(ы) (рис.7).

В том случае, если прибор устанавливается в варианте вытяжного устройства, то необходимо преварительно подготовить в помещении выходное отверстие.

- Рекомендуется использовать трубу для отвода воздуха с таким же диаметром, что и выходное отверстие вытяжки. Использование трубы меньшего диаметра может сократить КПД вытяжки и увеличить ее уровень шума.

• НАСТЕННЫЙ МОНТАЖ

Просверлите в стене отверстия А с учетом расстояний, приведенных на рис.2. Прикрепите устройство к стене и выровняйте его по горизонту. Выровняв положение устройства, зафиксируйте вытяжку с помощью винтов А (рис. 4). При установке настенных элементов используйте шурупы и дюбели, соответствующие материалу и толщине стены (напр., армированный бетон, гипсокартон и т.д.). Если шурупы и дюбели включены в комплект устройства, убедитесь в том, что они соответствуют данному типу стены, на которой монтируется вытяжка.

• МОНТАЖ ДЕКОРАТИВНОГО КОРОБА

Надеть специальные перчатки и снять защитную пленку с дымохода таким образом, чтобы не поцарапать его. (Схема 7).

Разместите электропроводку внутри декоративного короба. Если ваше устройство устанавливается как вытяжное, подготовьте предварительно отверстие для отвода воздуха. Отрегулируйте ширину кронштейна, удерживающего верхний декоративный элемент (рис. 3). Прикрепите его винтами А так, чтобы обеспечить его соосность с вытяжкой (рис.3). При этом проследите за тем, чтобы этот элемент находился на требуемом расстоянии от потолка (рис. 2). С помощью соединительного патрубка соедините фланец С с выходным отверстием для воздуха. Наденьте верхний элемент на нижний. Прикрепите нижний элемент к вытяжке с помощью винтов В (рис. 4). Подтяните верхний сборочный элемент вверх к кронштейну и зафиксируйте его винтами В (рис. 3). При установке кухонной вытяжки в варианте рециркуляции (фильтрации воздуха) приобретите у продавца дополнительно комплект угольных фильтров и следуйте инструкциям по установке.

- КУХОННАЯ ВЫТЯЖКА В ВАРИАНТЕ РЕЦИРКУЛЯЦИИ (ФИЛЬТРАЦИИ)

Установите кухонную вытяжку и два сборочных элемента как указано выше. Для установки комплекта фильтров следуйте инструкциям, содержащимся в данном комплекте. Если данный комплект не поставляется вместе с прибором, то приобретите его у продавца. Угольные фильтры должны быть плотно установлены в канале отвода воздуха внутри прибора (Рис. 6).

ЭКСПЛУАТАЦИЯ И УХОД

• Рекомендуется включить вытяжку перед началом приготовления пищи. По окончании процесса приготовления пищи рекомендуется оставить вытяжку работающей в течение 15 минут, чтобы она полностью удалила загрязненный воздух. Нормальное функционирование вытяжки зависит от регулярного выполнения процедур по ее техническому обслуживанию, в особенности от своевремной проверки состояния угольного фильтра.
• Жироулавливающий фильтр задерживает взвешенные в воздухе частицы и забивается тем быстрее, чем чаще включается вытяжка. Во избежание риска возникновения пожара рекомендуется прочищать фильтр не реже чем раз в два месяца следующим образом:
• Извлеките жироулавливающие фильтры из вытяжки и поместите их на некоторое время в водный раствор нейтрального мыльного средства.

- Промывку фильтров можно также производить в посудомоечной машине. При этом не мойте их вместе с грязной посудой, так как остатки пищи могут попасть в жироулавливающие фильтры и привести к их засорению. Цвет алюминиевых декоративных панелей может немного меняться после нескольких циклов промывки. Подобные случаи не должны являться основанием для выставления претензий на их замену.

• Угольные фильтры служат для очистки воздуха в помещении. Эти фильтры не подлежат чистке с повторным использованием, а их следует просто менять не реже одного раза в четыре месяца. Степень засорения угольного фильтра зависит от частоты включения вытяжки, от типа приготавливаемой пищи и регулярности очистки жировых фильтров.
• Регулярно производите чистку вентилятора и других поверхностей вытяжки с помощью салфетки, смоченной в спирте-денатурате или нейтральном моющем растворе, не содержащем абразивных частиц.
• Лампы освещения, установленные в вытяжке, должны использоваться только для освещения плиты во время приготовления пищи, а не для освещения помещения кухни. В последнем случае лампы могут быстро перегореть.

Замена галогенных ламп (Схема 8).

Для замены галогенных ламп В снимите стеклянную крышку

С, поддев ее отверткой в специальных пазах.

Замените лампы на лампы такого же типа.

Внимание: не прикасайтесь к лампам голыми

руками

- Органы управления: (рис.9) механические A = CBET

В = ВЫКЛЮЧЕНИЕ ВЕНТИЛЯТОРА

C = КНОПКА ПЕРВОЙ СКОРОСТИ

D = КНОПКА ВТОРОЙ СКОРОСТИ

E = КНОПКА ТРЕТЬЕЙ СКОРОСТИ

G = индикатор: ДВИГАТЕЛЬ РАБОТАЕТ

ФИРМА-ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРЬ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ПРИВЕДЕННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ ПРЕДУПРЕЖДЕНИЙ.

SAMSUNG ELECTRONICS RUSSIA SERVICE

8-800-555-5555

www.samsung.ru

— Сертификат : РОСС КР. АВ 57.В04640
— Срок действия : с16.07.2009 г. по 15.07.2012 г.

Изготовлено в Республике Корея

изготовитель : «САМСУНГ»

товар сертифицирован : РОСТЕСТ МОСКВА

АДРЕС :

416 Маетан 3-донг Палдал - Гу, Сувон сити, Кюнг-до, Республика Корея

Импортер в России: ООО "Самсунг Электроникс Рус Компани",

125009, г. Москва, Большой Гнездниковский переулок, дом 1, строение 2

KZ.O.02.0072

Продукт Кухонная вытяжка
Брэнд SAMSUNG ELECTRONICS CO., LTD
Страна происхождения КНР
Адрес производителя	КНР, провинция Жечьжанг,г. Хучжоу, пригород Жили, ул. Женбей 268
Адрес для предложений и жалоб в Казахстане	«Samsung ElectronicsРоссия, Москва, 125009,Б. Гнездиковский пер., 1, стр.2, 5 этаж
