HDC6390BG - Capucha SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Samsung
Modelo	HDC6390BG / HC6390BG
Dimensiones (L x P x A)	900 x 500 x (variable según instalación) mm
Peso	Aproximadamente 15 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia de aspiración	900 m³/h
Potencia del motor	250 W
Diámetro de salida de aire	150 mm
Iluminación	2 lámparas halógenas de 20 W cada una
Número de velocidades	3 velocidades mecánicas
Filtros	Filtro antigrasa de aluminio lavable, filtro de carbón activo (opcional)
Clase de eficiencia energética	No especificada en el manual
Modo de uso	Aspirante (evacuación exterior) o filtrante (reciclaje)
Distancia mínima de seguridad	65 cm entre la campana y la placa de cocción
Mantenimiento de los filtros antigrasa	Lavado manual o en lavavajillas cada 2 meses
Reemplazo del filtro de carbón	Cada 4 meses (no lavable)
Limpieza exterior	Paño empapado en alcohol desnaturalizado o detergente neutro
Seguridad	No flamear debajo de la campana, no dejar que el aceite se sobrecaliente, desconectar antes del mantenimiento
Piezas de repuesto	Lámparas halógenas, filtros antigrasa, filtros de carbón activo
Reparabilidad	Piezas disponibles a través del fabricante o servicio técnico
Conformidad	Directiva RAEE 2002/96/CE, clase eléctrica II

Preguntas frecuentes - HDC6390BG SAMSUNG

¿Cómo instalar la campana Samsung HDC6390BG?

La instalación debe ser realizada por un profesional. Respete una distancia mínima de 65 cm entre la campana y la placa de cocción. Para el modelo aspirante, prevea una evacuación al exterior con un tubo de diámetro 150 mm.

¿Cómo limpiar los filtros antigrasa?

Lave los filtros antigrasa cada 2 meses a mano con un detergente líquido neutro o en lavavajillas a baja temperatura y ciclo corto. Después de varios lavados, pueden cambiar de color sin afectar su eficacia.

¿Con qué frecuencia hay que cambiar el filtro de carbón?

El filtro de carbón activo no es lavable y debe reemplazarse al menos cada 4 meses, o más a menudo según el uso.

¿Qué hacer si la iluminación no funciona?

Reemplace las lámparas halógenas por lámparas del mismo tipo (20 W). Para acceder a las lámparas, retire el vidrio haciendo palanca en las ranuras previstas. No toque las lámparas con las manos desnudas.

¿Puedo usar la campana en modo reciclaje?

Sí, puede transformar la campana en modo filtrante instalando un filtro de carbón activo (no incluido). Siga las instrucciones de montaje proporcionadas.

¿Cuál es la potencia de aspiración de la campana?

La potencia de aspiración máxima es de 900 m³/h. La campana dispone de 3 velocidades mecánicas para adaptar la aspiración.

¿Cómo mantener el exterior de la campana?

Limpie frecuentemente el interior y el exterior con un paño empapado en alcohol desnaturalizado o detergente líquido neutro no abrasivo.

¿Cuáles son las precauciones de seguridad importantes?

No flamee nunca debajo de la campana, vigile las frituras para evitar incendios, y corte la alimentación eléctrica antes de cualquier mantenimiento. Asegure una ventilación suficiente si la campana se usa con aparatos de gas.

¿La campana viene con el filtro de carbón?

No, el filtro de carbón no está incluido. Debe comprarse por separado si desea usar la campana en modo reciclaje.

¿Cómo contactar al servicio postventa para piezas de repuesto?

Puede pedir las piezas de repuesto (lámparas, filtros) al fabricante Samsung o a sus servicios de asistencia técnica autorizados.

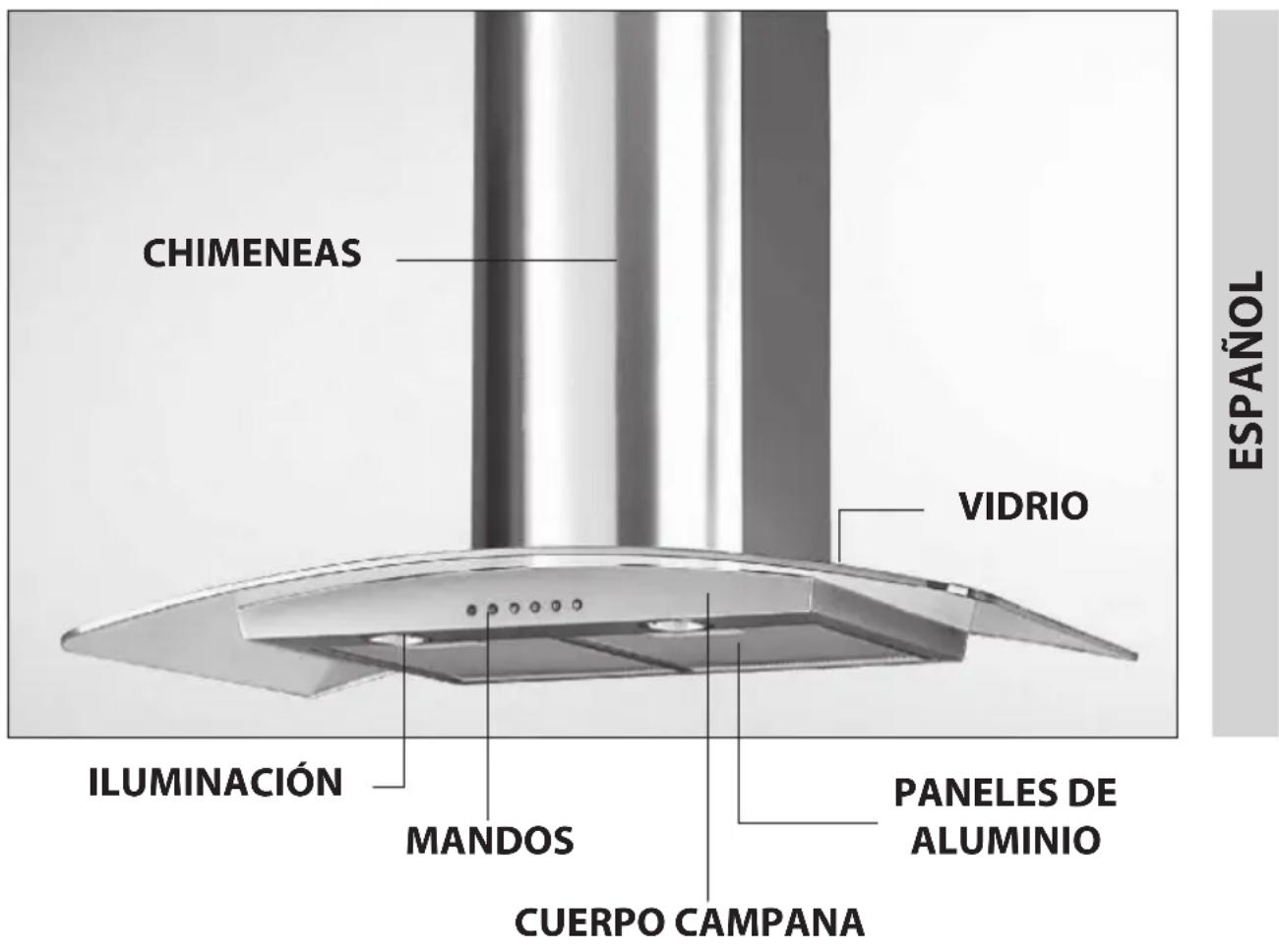

MANUAL DE USUARIO HDC6390BG SAMSUNG

Especificaciones técnicas

CAMPANA DE COCINA

HDC6347BG - HC6347BG

HDC9347BG - HC9347BG

HDC6390BG - HC6390BG

HDC9390BG - HC9390BG

HC6347BG - HC9347BG

HDC6347BG - HDC9347BG

Potencia de aspiración (m³/h): 470

Voltaje: 220-240V \~ 50Hz

Absorción motor: 1x230W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

HC6390BG - HC9390BG

HDC6390BG - HDC9390BG

Potencia de aspiración (m³/h): 900

Voltaje: 220-240V \~ 50Hz

Absorción motor: 1x250W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

Especificaciones técnicas

CAMPANA DE COCINA

HDC6147BX - HC6147BX

HDC9147BX - HC9147BX

Potencia de aspiración (m³/h): 470

Voltaje: 220-240V \~ 50Hz

Absorción motor: 1x230W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

HC6190BX - HC9190BX

Potencia de aspiración (m³/h): 900

Voltaje: 220-240V \~ 50Hz

Absorción motor: 1x250W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

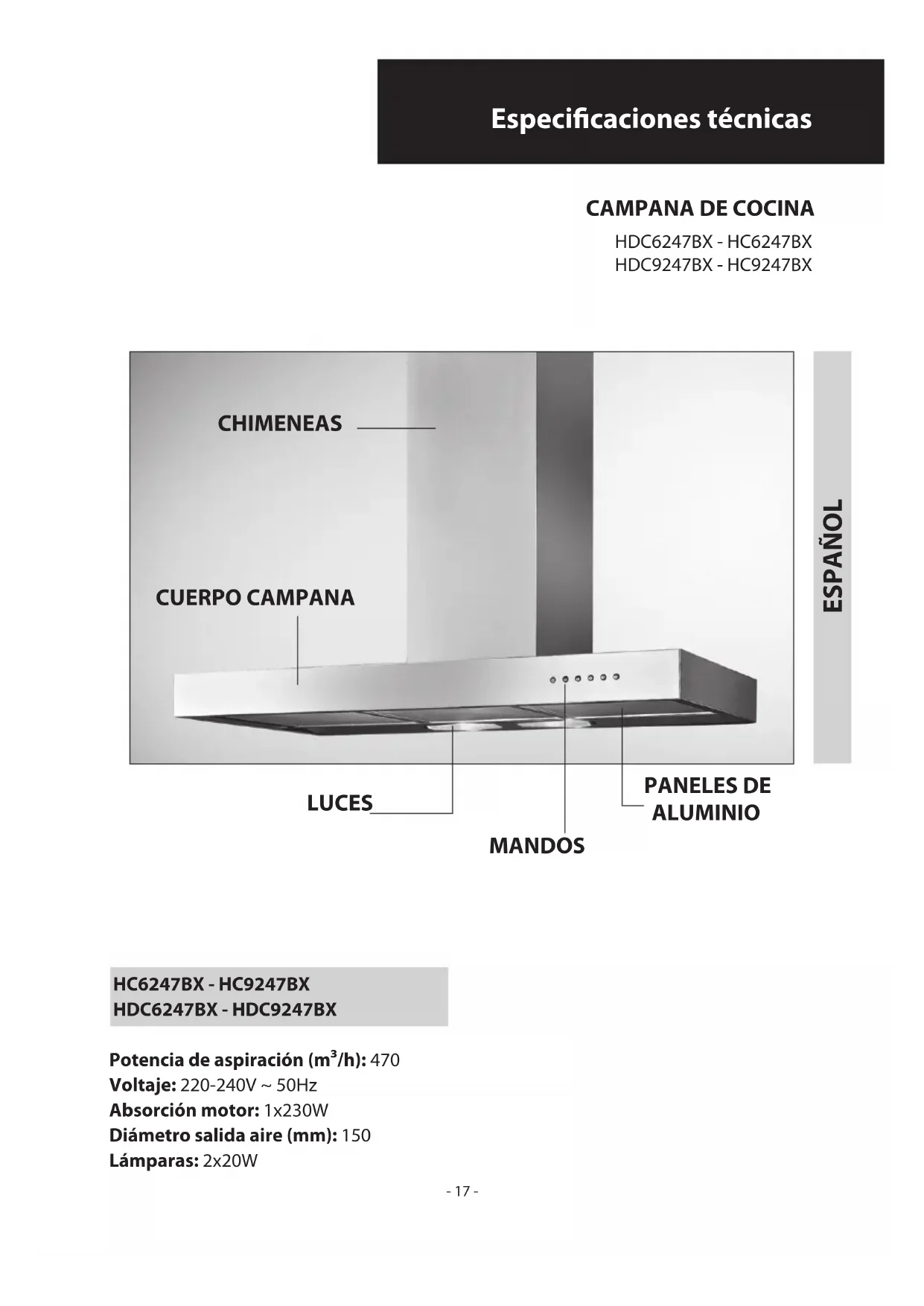

Especificaciones técnicas

CAMPANA DE COCINA

HDC6247BX - HC6247BX

Potencia de aspiración (m³/h): 470

Voltaje: 220-240V \~ 50Hz

Absorción motor: 1x230W

Diámetro salida aire (mm): 150

Lámparas: 2x20W

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A.

SUGERENCIAS PARA LA SEGURIDAD

Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado.

- Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica.

¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funcionamiento
B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la campana.
D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio.
E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego.
F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica.
G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

- Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra.

La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea.

AZUL = N neutro.

Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las características. Si está provista de enchufe, coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la carga y que responda a las normas vigentes.

- La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.

Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los filtro/s antigrasa (Fig.5).

- En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación aire.

- Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

• Fijar a la pared

Efectúe los agujeros A respetando las cuotas indicadas (Fig.2). Fije el aparato a la pared y póngalo en línea en posición horizontal con los armarios de pared. Una vez efectuada la regulación, fije la campana definitivamente mediante los dos tornillos A (Fig.4).

Para los montajes en general, utilice los tornillos y los tacos que expanden adecuados al tipo de pared (por ejemplo cemento armado, cartón piedra, etc.). En el caso de que los tornillos y los tacos estén en dotación con el producto, asegúrese de que sean adecuados al tipo de pared en que se debe fijar la campana.

- Fijar los racores telescópicos decorativos

Quite la película protectora de la chimenea utilizando guantes y teniendo cuidado de no rayarla. (Fig.7)

Predisponga la alimentación eléctrica dentro del espacio ocupado por el racor decorativo. Si su aparato se debe instalar en versión aspiradora o en versión motor externo, predisponer el agujero para la evacuación de aire. Regular la largura del estribo de soporte del racor superior (Fig.3). A continuación fije al techo de modo que esté en línea con su campana mediante los tornillos A (Fig.3) y respetando la distancia del techo indicada en la Fig.2. Conecte, mediante un tubo de empalme, la brida C al agujero para la evacuación del aire (Fig.4).

Insertar el racor superior al interior del racor inferior. Fije el racor inferior a la campana utilizando los tornillos B en dotación (Fig.4), extraiga el racor superior hasta el estribo y fijelo mediante los tornillos B (Fig.3).

Para transformar la campana de la versión aspiradora a la versión filtrante, solicite a su vendedor los filtros al carbón activo y seguir las instrucciones de montaje.

- Versión filtrante

Instale la campana y los dos racores como indicado en el párrafo correspondiente al montaje de la campana en la versión aspiradora. Para el montaje del racor filtrante seguir las instrucciones contenidas en el juego. Si el juego no está en dotación, pídalo a su vendedor como accesorio. Los filtros al carbón activo se deben aplicar al grupo aspirador situado en el interior de la campana (Fig.6).

USO Y MANTENIMIENTO

- Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

- El filtro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato.

- Para prevenir el peligro de incendios, es necesario lavar los filtros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas.

- Después de algunos lavados, se pueden verificar alteraciones del color. Si esto sucede, no constituye motivo de reclamo para su sustitución.

Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.

- Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los filtros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del filtro antigrasa.

- Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.

- La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.

- Sustitución de las lámparas halógenas (Fig.8).

Para sustituir las lámparas halógenas B quite el vidrio Chaciendo palanca en las ranuras correspondientes. Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sinprotección.

- Mandos: (Fig.9) mecánicos _la simbología es la siguiente: A= botón ILUMINACION.

B= botón OFF

C= botón PRIMERA VELOCIDAD.

D= botón SEGUENDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

G= luz indicadora MOTOR EN FUNCIONAMIENTO.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
