F 274 - Ogrzewanie Jøtul - Bezpłatna instrukcja obsługi

Typ produktu	Kominek / piec na drewno i węgiel
Marka	Jøtul
Model	F 274
Zalecane paliwo	Suche drewno opałowe (wilgotność ~20%): brzoza, buk, dąb; węgiel (węgiel kamienny norma EN 13240, np. fornacyt)
Rodzaje spalania	Przerywane (normalne użytkowanie) i możliwe ciągłe (przejście nocne)
System dopływu powietrza	Regulowany górny i dolny wlot powietrza
Materiał płyt wyłożenia	Żeliwo lub wermikulit (żółty)
Czyszczenie szyby	Powietrze omiatające szybę; czyszczenie wilgotnym popiołem lub środkiem do czyszczenia szyb
Usuwanie popiołu	Z popielnikiem lub bez; zawsze pozostawić ochronną warstwę popiołu
Środki ostrożności	Odległość od mebli łatwopalnych, nie gasić wodą, odpowiednia wentylacja, nie używać wentylacji mechanicznej w tym samym pomieszczeniu
Ryzyko przegrzania	Objawy: żarzenie się części paleniska; natychmiast zmniejszyć dopływ powietrza
Przewód kominowy	Obowiązkowe coroczne czyszczenie; czyszczenie przez właz lub od góry
Kontrola paleniska	Sprawdzić pęknięcia, uszczelki (wymienić jeśli zużyte) po czyszczeniu
Konserwacja powierzchni zewnętrznej	Produkty malowane: szczotkować i myć przed ponownym malowaniem; emaliowane: tylko sucha szmatka
Gwarancja	Nieważna w przypadku nieautoryzowanych modyfikacji lub użycia części innych niż Jøtul
Norma jakości	Jøtul certyfikowany ISO 9001

Często zadawane pytania - F 274 Jøtul

Jaki rodzaj drewna stosować w Jøtul F 274?

Używaj suchego drewna (wilgotność ~20%), np. brzozy, buku lub dębu. Unikaj drewna malowanego, impregnowanego, płyt wiórowych lub odpadów domowych.

Jak rozpalić ogień po raz pierwszy?

Rozpal silny ogień i utrzymuj go przez kilka godzin, aby usunąć zapachy farby lub emalii. Dobrze wietrz pomieszczenie podczas pierwszych użyć.

Jak czyścić szybę pieca?

Zwilż ręcznik papierowy gorącą wodą, nasącz go popiołem i przetrzyj szybę. Spłucz czystą wodą. Unikaj rozpylania środków na szybę.

Jak często czyścić przewód kominowy?

Zalecane jest coroczne czyszczenie w celu optymalizacji wydajności i zmniejszenia ryzyka pożaru. Można to zrobić od góry lub przez właz.

Co zrobić w przypadku pożaru komina?

Zamknij wszystkie wloty powietrza i drzwi komory spalania. Sprawdź dym na strychu i w piwnicy, a następnie wezwij straż pożarną. Przed ponownym użyciem zleć inspekcję instalacji.

Czy można używać węgla w Jøtul F 274?

Tak, jeśli produkt jest dopuszczony do węgla (sprawdź dane techniczne). Używaj węgla kamiennego normy EN 13240, na przykład fornacytu.

Jak uniknąć przegrzania pieca?

Nie pozostawiaj wlotów powietrza maksymalnie otwartych zbyt długo. Jeśli części stają się rozżarzone, natychmiast zmniejsz dopływ powietrza.

Dlaczego ogień szybko gaśnie?

Sprawdź, czy drewno jest suche, dopływ powietrza otwarty i czy w pomieszczeniu nie ma wyciągu (wentylacja mechaniczna). W razie potrzeby otwórz okno.

Jak konserwować emaliowaną powierzchnię pieca?

Czyść tylko suchą szmatką. Nie używaj mydła ani wody. Do plam użyj płynnego środka czyszczącego, np. do piekarników.

Gdzie znaleźć numer seryjny pieca?

Numer seryjny znajduje się na etykiecie umieszczonej na produkcie. Zanotuj go i podawaj przy każdym kontakcie ze sprzedawcą lub Jøtul.

INSTRUKCJA OBSŁUGI F 274 Jøtul

PL - Instrukcja ogólna użytkowania i obstugi 52

PL - Przed instalacją prosimy dokładnie przeczytać instrukcję montażu i obsługi.

Instrukcja montażu z danymi technicznymi

1.0 Zgodność z przepisami
2.0 Dane techniczne
3.0 Montaż
4.0 Obstuga
5.0 Wyposażenie opcjonalne

Ogólna instrukcja eksploatacji i konserwacji

6.0 Środki bezpieczeństwa ....
7.0 Wybór opatu
8.0 Użytkowanie
9.0 Konserwacja
10.0 Rozwiązywanie problemów z eksploatacją ... 56

6.0 Środki bezpieczeństwa

Przed rozpoczęciem użytkowania kominka należy upewnić się, że instalacja spełnia obowiązujące przepisy i regulacje prawne.

Jakiekolwiek modyfikacje produktu lub montażu, przeprowadzone przez dystrybutora, instalatora lub użytkownika, mogą spowodować, że produkt i zabezpieczenia nie będą działać zgodnie z założeniem. To samo odnosi się do montażu akcesoriów oraz wyposażenia dodatkowego innych firm. Podobna sytuacja może wystąpić w przypadku demontażu lub usunięcia części kluczowych dla funkcjonowania i bezpieczeństwa kominka.

W powyższych przypadkach producent nie ponosi odpowiedzialności za produkt, a gwarancja zostaje unieważniona.

53

54

6.1 Środki przeciwpożarowe

Korzystanie z kominka zawsze stanowi pewne zagrożenie. W związku z tym należy przestrzegać poniższych zaleceń.

• Nie umieszczać zbyt blisko kominka żadnych mebli ani innych materiałów palnych - minimalna odległość 60 cm.
• Zaczekać, aż ogień sam zgaśnie. Nie gasić go wodą.
• Rozpalony kominek nagrzewa się i dotknięcie go może spowodować oparzenia.
• Usuwać popiół tylko, kiedy kominek jest zimny. Popiół może zawierać żar, w związku z czym, należy wyrzucać go do niepalnego pojemnika.
• Popiół należy wynosić na zewnątrz lub w miejsce, gdzie nie stworzy zagrożenia pożarowego.

6.2 Dopływ powietrza

Ostrzeżenie! Do pomieszczenia, w którym zostanie zainstalowany kominek, należy zapewnić odpowiedni dopływ świeżego powietrza z zewnątrz.

Ograniczony dopływ powietrza może powodować wydostawanie się dymu do pomieszczenia. To bardzo niepożądane! Objawami takiej sytuacji jest zapach dymu, senność, mdłości i złe samopoczucie.

Należy zadbać o to, aby przewody wentylacyjne w pomieszczeniu, w którym znajduje się kominek, nie były zablokowane.

W pomieszczeniu z kominkiem nie należy używać wentylacji mechanicznej wywiewnej, ponieważ grozi to powstaniem podciśnienia i wciąganiem trujących gazów do pomieszczenia.

Istnieją specjalne produkty umożliwiające doprowadzenie świeżego powietrza bezpośrednio do kominka. Dzięki temu po zamknięciu drzwiczek kominek otrzymuje powietrze wymagane do spalania, niezależnie od systemu wentylacyjnego budynku. (Patrz instrukcje montażu poszczególnych produktów).

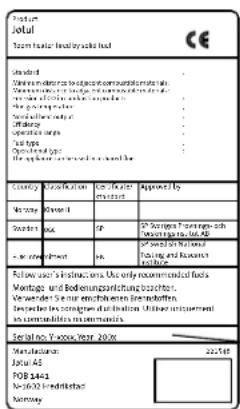

Na każdym z naszych produktów znajduje się etykieta z numerem seryjnym i rokiem produkcji. Numer ten należy wpisać w miejscu wskazanym w instrukcji montażu.

Numer seryjny należy podawać przy każdym kontakcie ze sklepem lub firmą Jøtul

Serial no.

7.0 Wybór opatu

Zawsze należy stosować określony opał. (Typ opatu został podany w punkcie «2.0 Dane techniczne» w instrukcji montażu danego produktu).

Pozwoli to uzyskać optymalne rezultaty. Stosowanie innego typu opalu może uszkodzić produkt.

7.1 Dobrej jakości drewno opałowe według firmy Jøtul

Przez dobrej jakości drewno opałowe rozumiemy na przykład polana brzozowe, bukowe i dębowe.

Dobrej jakości drewno powinno być wysuszone, a jego wilgotność powinna wynosić ok. 20%.

W tym celu drewno należy porąbać najpóźniej pod koniec zimy lub wczesną wiosną. Następnie należy je ułożyć w miejscu o dobrej cyrkulacji powietrza. Drewno należy zabezpieczyć przed wchłanianiem nadmiernej ilości wody deszczowej. Jesienią polana należy przenieść do pomieszczenia, aby móc nimi palić w czasie zimy.

Ilość energii uzyskiwanej z 1 kg drewna niewiele się różni. Z drugiej strony, ciężar właściwy poszczególnych rodzajów drewna różni się dość znacznie. Na przykład, określona ilość jodły zapewni mniej kWh, niż taka sama ilość dębu, który ma wyższy ciężar właściwy.

Ilość energii wytwarzanej przez 1 kg drewna dobrej jakości wynosi około 3,8 kWh. 1 kg całkowicie suchego drewna (wilgotność 0%) zapewnia około 5 kWh, natomiast drewno o wilgotności na poziomie 60% wytwarza jedynie 1,5 kWh/kg.

Przykładowe konsekwencje stosowania wilgotnego drewna to:

• Zbieranie się sadzy/ smoły na szybie, w kominku i w kominie.
• Mniejsze ciepto z kominka.
• Ryzyko zapalenia się komina w wyniku nagromadzenia się sadzy w kominku, rurze podłączeniowej i kominie.
• Drewno trudniej zapalić, a ogień fatwo gaśnie.

Należy pamiętać, aby nigdy nie palić w kominku poniższych materiałów:

• Odpady domowe, worki plastikowe itp.
• Malowane lub impregnowane drewno (bardzo toksyczne).
• Płyty wiórowe lub laminowane.
• Drewno wyrzucone na brzeg (stona woda).

W przeciwnym razie może dojść do uszkodzenia produktu i zanieczyszczenia atmosfery.

UWAGA! Nie wolno rozpalać ognia, używając łatwopalnych płynów, takich jak benzyna, nafta, alkohol itp. Grozi to obrażeniami ciała i uszkodzeniem produktu.

7.2 Dobrej jakości węgiel według firmy Jøtul

Przez dobrej jakości węgiel rozumiemy węgiel kamienny, zgodny ze specyfikacją podaną w normie EN 13240, tabela B.2. (Brykiety do zamkniętych kominków). Na przykład, można stosować: Phurnacite.

7.3 Rozmiary i ilość opatu

Produkty firmy Jøtul są tak projektowane, aby zapewniać doskonałe spalanie.

Ważnym czynnikiem dla uzyskania dobrego spalania jest odpowiedni rozmiar opatu. Zalecany rozmiar i ilość opatu zostały podane w punkcie «2.0 Dane techniczne» w instrukcji montażu danego produktu.

7.4 Palenie okresowe/ ciągte

Palenie okresowe

Większość produktów firmy Jøtul jest przeznaczonych do palenia okresowego. (Patrz punkt «2.0 Dane techniczne« w instrukcji montażu danego produktu).

Palenie okresowe w tym kontekście oznacza normalne użytkowanie kominka, tj. opał jest dodawany po spaleniu się na żar poprzedniego wsadu.

Palenie ciągłe

Niektóre produkty są przeznaczone do palenia ciągłego. (Patrz punkt «2.0 Dane techniczne« w instrukcji montażu danego produktu).

Palenie ciągłe w tym kontekście oznacza, że kominek może palić się przez całą noc, bez konieczności ponownego rozniecania ognia.

POLSKI

8.0 Użytkowanie

Płyty wewnętrzne

Płyty konwekcyjne w produktach firmy Jøtul mogą być wykonane z:

• żeliwa
• wermikulitu (żółte)

UWAGA! Należy zachować ostrożność podczas wkładania opatu do kominka, ponieważ płyty wermikulitowe mogą ulec uszkodzeniu.

Nawiewy powietrza

Generalnie, każdy produkt ma dwa nawiewy: nawiew powietrza spalania i nawiew powietrza do rozpalania.

Nawiew powietrza spalania reguluje dopływ powietrza spalania, a nawiew powietrza do rozpalania doprowadza powietrze bezpośrednio podczas fazy rozpalania.

8.1 Pierwsze rozpalenie

1. Rozpalić ogień zgodnie z instrukcją podaną w punkcie «8.2/8.3 Codzienna eksploatacja».
2. Utrzymać ogień przez kilka godzin i wietrzyć pomieszczenie w celu usunięcia ewentualnego dymu i zapachu produktu.
3. Powtórzyć czynność kilkakrotnie.

Uwaga! Podczas pierwszego rozpalenia kominek może wydzielać nieprzyjemny zapach.

Produkty malowane: Podczas pierwszego rozpalenia kominek może wydzielać drażniący gaz i nieprzyjemny zapach. Gaz nie jest toksyczny, ale pomieszczenie należy dokładnie wywietrzyć. Pozwolić, aby ogień palił się przy dużym ciągu powietrza, aż znikną wszelkie ślady gazu i nie będzie już czuć dymu ani nieprzyjemnego zapachu.

Produkty emaliowane: W początkowym okresie używania kominka na jego powierzchni może występować kondensacja pary wodnej. Należy wycierać skroploną parę wodną, aby zapobiec powstaniu trwałych plam, kiedy powierzchnia rozgrzeje się.

8.2 Codzienna eksploatacja – palenie drewna

Pierwsze rozpalenie

1. Całkowicie otworzyć nawiewy.
2. Po każdej ze stron paleniska umieścić średniej wielkości szczapę drewna.
3. Wsunąć między nie nieco zgniecionego papieru (lub kore brzozy) i ułożyć na nim poprzecznie nieco drewna do rozpałki. Na koniec położyć na wierzchu średniej wielkości polano i podpalić papier. Stopniowo zwiększać ogień.
4. W przypadku produktów bez nawiewu powietrza do rozpalania, można zostawić lekko uchylone drzwiczki, aż drewno zajmie się ogniem. Kiedy drewno dobrze się rozpali, należy zamknąć drzwiczki i nawiew powietrza do rozpalania

(jeśli występuje). Gdy uchwyt jest zbyt gorący, można używać np. rękawiczki.

1. Następnie wyregulować tempo spalania do żądanego poziomu ogrzewania, ustawiając odpowiednio nawiew powietrza spalania.

Znamionową moc grzewczą uzyskuje się, otwierając nieco nawiew powietrza spalania. (Patrz instrukcja montażu – punkt «2.0 Dane techniczne»).

Dokładanie drewna opatowego

1. Przed dodaniem nowego drewna opałowego należy zaczekać, aż z poprzedniego wsadu pozostanie żar.
2. Otworzyć nieco drzwiczki i zaczekać, aż wyrówna się podciśnienie, po czym otworzyć drzwiczki do końca.
3. Dołożyć drewna i na kilka minut całkowicie otworzyć nawiew powietrza spalania, aż drewno zajmie się ogniem.
4. Kiedy drewno dobrze się rozpali, należy wyregulować nawiew powietrza spalania.

8.3 Codzienna eksploatacja – palenie brykietów węglowych

Jeśli produkt jest atestowany do spalania węgla w formie brykietów (patrz punkt «2.0 Dane techniczne» w instrukcji montażu), musi mieć dopływ powietrza przez ruszt paleniska.

Pierwsze rozpalenie

1. Całkowicie otworzyć nawiewy.
2. Po każdej ze stron paleniska umieścić średniej wielkości szczapę drewna.
3. Wsunąć między nie nieco zgniecionego papieru (lub kore brzozy) i ułożyć na nim poprzecznie nieco drewna do rozpatki.
4. Na koniec położyć na wierzchu węgiel i podpalić papier. Zostawić lekko uchylone drzwiczki, aż rozpałka zajmie się ogniem.
5. Kiedy ogień dobrze się rozpali, należy zamknąć drzwiczki i powoli zamykać nawiew powietrza spalania, aby spowolnić spalanie. Gdy uchwyt jest zbyt gorący, można używać np. rękawiczki. Kiedy polana spalą się na żar, należy dołożyć węgla.
6. Następnie wyregulować tempo spalania do żądanego poziomu ogrzewania, ustawiając odpowiednio nawiew powietrza spalania w drzwiczkach popielnika.

Dokładanie węgla

Jeśli potrzebne jest miejsce na opat, należy przegrzebać żar, aby popiót spadt do popielnika.

1. Dołożyć tyle węgla, aby nie wystawał powyżej krawędzi listwy paleniskowej.
2. Otworzyć nawiew w drzwiczkach popielnika, aby ogień osiągnął wymaganą temperaturę.
3. Następnie można ustawić nawiewy, jak poprzednio.

Termometr

W przypadku palenia węglem zalecamy stosowanie termometru do pieca. Termometr można nabyć w każdym dobrze zaopatrzonym sklepie, po czym należy ustawić go na kominku.

Ciągłe przegrzewanie kominka (temperatura 280°C lub wyższa) przyspieszy konieczność wymiany części nie objętych gwarancją.

8.4 Niebezpieczeństwo przegrzania

Kominka nie wolno używać w sposób powodujący przegrzanie

Przegrzanie występuje, kiedy jest zbyt dużo opału i/lub powietrza, w związku z czym powstaje zbyt dużo ciepła. Widocznym znakiem przegrzania są rozżarzone do czerwoności części kominka. W takim przypadku należy natychmiast przymknąć nawiew powietrza spalania.

Podejrzewając zbyt duży/ mały ciąg w kominie, należy wezwać na pomoc fachowca. (Dodatkowe informacje zawiera punkt «3.0 Montaż» (Komin i rury podłączeniowe) w instrukcji montażu.)

W razie pożaru komina:

• Zamknąć wszystkie drzwiczki i nawiewy.
  • Zamknąć drzwiczki paleniska.
• Sprawdzić, czy na strychu i w piwnicy nie ma dymu.
• Wezwać straż pożarną.
• Przed użyciem po pożarze, kominek i komin muszą zostać sprawdzone przez eksperta, aby upewnić się, że są w pełni funkcjonalne.

8.5 Od zimy do wiosny

W okresie przejściowym o gwałtownych wahaniach temperatury lub przy silnym wietrze mogą występować zaburzenia ciągu w kominie, uniemożliwiając odprowadzanie dymu.

W takich przypadkach należy używać mniejszych polan i bardziej otwierać nawiewy powietrza spalania, aby drewno mogło się lepiej i szybciej palić. Zapewni to wyższą temperaturę spalin i utrzyma ciąg w kominie.

Aby zapobiec nagromadzeniu się zbyt dużej ilości popiołu, należy usuwać go częściej niż zwykle. Patrz «9.2 Usuwanie popiołu».

9.0 Konserwacja

9.1 Czyszczenie szyby

Produkt jest wyposażony w system samooczyszczania szyby. Powietrze jest wciągane przez nawiew powietrza spalania w górnej części produktu i schodzi w dół przy wewnętrznej stronie szyby.

Zawsze jednak trochę sadzy przywrze do szyby, a jej ilość będzie uzależniona od lokalnego ciągu i ustawienia nawiewu powietrza spalania. Większość warstwy sadzy po prostu ulegnie spaleniu po całkowitym otwarciu nawiewu powietrza spalania, kiedy ogień w kominku będzie się intensywnie palić.

Dobra rada! Do zwykłego czyszczenia najlepiej jest używać ręcznika papierowego zwilżonego ciepłą wodą z dodatkiem popiołu z komory spalania. Przetrzeć szybę, po czym umyć ją czystą wodą. Dobrze osuszyć. W celu dokładniejszego wyczyszczenia szyby zalecamy użycie środka do czyszczenia szyb kominkowych, np.: Płyn do mycia szyb kominkowych Jotul Group Accessories. Postępować zgodnie z instrukcją na butelce.

9.2 Usuwanie popiołu

Jeśli kominek jest wyposażony w popielnik

1. Strząsnąć lub zgarnąć popiót do popielnika.
2. Ostrożnie wyjąć popielnik i opróżnić go do niepalnego pojemnika.
3. Upewnić się, że komora na popiót jest całkowicie pusta przed włożeniem popielnika.

Jeśli kominek nie jest wyposażony w popielnik

1. Do usuwania popiołu przez drzwiczki należy używać szufelki.
2. Zawsze należy zostawić trochę popiołu jako warstwę ochronną na palenisku.

Ważne! Usuwać popiół tylko, kiedy kominek jest zimny.

9.3 Czyszczenie i usuwanie sadzy

Podczas eksploatacji kominka, na wewnętrznych powierzchniach może tworzyć się osad z sadzy. Sadza jest dobrym izolatorem i ogranicza moc grzewczą kominka. Jeśli podczas użytkowania produktu powstanie osad z sadzy, można go łatwo usunąć za pomocą specjalnego środka.

Aby zapobiec powstaniu warstwy wody i smoły w kominku, co pewien czas należy rozpalać większy ogień, aby ją usunąć. Aby uzyskać jak najlepszą wydajność grzewczą produktu, 2 do 4 razy w roku należy czyścić jego wnętrze. Dobrze jest połączyć to z czyszczeniem komina i rur podłączeniowych.

POLSKI

9.4 Czyszczenie rur podłączeniowych do komina

W niektórych kominkach wolnostojących można zdjąć górną płytę i wyczyścić rurę podłączeniową.

W pozostałych przypadkach rury podłączeniowe czyści się przez drzwiczki rewizyjne lub przez drzwiczki produktu. Zazwyczaj trzeba wyjąć deflektor. (Patrz oddzielny punkt «4.0 Obsługa» w instrukcji montażu produktu.)

9.5 Kontrola kominka

Firma Jøtul zaleca osobiste dokładne sprawdzenie kominka po czyszczeniu. Sprawdzić wszystkie widoczne powierzchnie pod kątem pęknięć. Sprawdzić także, czy wszystkie łączenia są szczelne, a sznury uszczelniające są w odpowiednich miejscach. Każde uszczelnienie noszące ślady zużycia lub odkształcenia należy wymienić.

Dokładnie wyczyścić rowki uszczelnień, nasmarować klejem ceramicznym (dostępnym u lokalnego przedstawiciela firmy Jøtul), po czym mocno wcisnąć uszczelnienie. łączenie szybko wyschnie.

9.6 Konserwacja zewnętrzna

Produkty malowane mogą zmienić kolor po kilku latach eksploatacji. Przed nałożeniem świeżej farby powierzchnię należy oczyścić i odkurzyć z jakichkolwiek luźnych cząstek.

Produkty emaliowane należy jedynie czyścić czystą, suchą szmatką. Nie używać wody ani mydła. Plamy można usuwać płynem czyszczącym (środek do czyszczenia pieców itp.).

10.0 Rozwiązywanie problemów z eksploatacją

Staby ciąg

• Sprawdzić długość komina i zgodność z lokalnymi przepisami i regulacjami prawnymi. (Dodatkowe informacje zawierają punkty «2.0 Dane techniczne» i «3.0 Montaż» (Komin i rury podłączeniowe) w instrukcji montażu.)
• Upewnić się, że minimalny przekrój komina jest zgodny z podanym w punkcie «2.0 Dane techniczne» w instrukcji montażu.
• Upewnić się, że nic nie blokuje dymu: gałęzie, drzewa itp.
• Podejrzewając zbyt duży/ mały ciąg w kominie, należy poprosić fachowca o przeprowadzenie pomiaru i regulacji.

Ogień po chwili gaśnie

• Upewnić się, że drewno jest dostatecznie suche.
• Sprawdzić, czy w budynku występuje podciśnienie, zamknąć wentylatory mechaniczne i otworzyć okno w pobliżu kominka.
• Sprawdzić, czy nawiew powietrza spalania jest otwarty.
• Sprawdzić, czy wylot kanału dymowego nie jest zapchany sadzą.

Na szybie osadza się nietypowa ilość sadzy

Trochę sadzy zawsze przywrze do szyby, a jej ilość zależy od:

• wilgotności opatu;
• ciągu kominowego;
• otwartego nawiewu powietrza spalania.

Większość sadzy po prostu ulegnie spaleniu po całkowitym otwarciu nawiewu powietrza spalania, kiedy ogień w kominku będzie się intensywnie palić. (Patrz punkt «9.1 Czyszczenie szyby – dobra rada»).
