Marka	AEG
Model	IWQ 181
Typ produktu	Grzejnik ścienny na podczerwień
Zasilanie	230 V~, 50 Hz
Moc	600 / 1200 / 1800 W (regulowana)
Stopień ochrony	IPX4
Klasa elektryczna	Klasa II (podwójna izolacja)
Instalacja	Ścienna, tylko poziomo
Orientacja	Poziomo lub pochylona w dół
Poziomy mocy	3 (wyłączenie, 600 W, 1200 W, 1800 W)
Bezpieczeństwo	Nie zasłaniać; minimalna odległość 1 m od przedmiotów łatwopalnych; dzieci poniżej 3 lat trzymać z dala
Konserwacja	Czyszczenie suchą szmatką co 6 miesięcy
Użytkowanie w łazience	Tak, poza strefą 1 (nie instalować w obrębie wanny lub prysznica)
Przewód zasilający	Niedostarczony; zalecany typ H05RR-F 2x1 mm²
Gwarancja	Zgodnie z przepisami krajowymi

Często zadawane pytania - IWQ 181 AEG

Jak zainstalować grzejnik ścienny AEG IWQ 181?

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Przymocuj wspornik ścienny za pomocą szablonu, podłącz przewód zasilający do listwy zaciskowej (niebieski do N, brązowy do L), następnie zawieś urządzenie i pociągnij je w dół, aby je zablokować. Zachowaj minimalne odległości: 1 m z przodu i z boków.

Czy mogę używać tego urządzenia w łazience?

Tak, ponieważ jest certyfikowany IPX4. Nie należy go jednak instalować w strefie 1 (obręb wanny lub prysznica). Umieść go poza zasięgiem osoby znajdującej się w wodzie.

Jaka jest maksymalna moc tego grzejnika?

Maksymalna moc wynosi 1800 W. Dostępne są trzy poziomy: 600 W, 1200 W i 1800 W, wybierane za pomocą przełącznika sznurkowego.

Jak wyczyścić urządzenie?

Odłącz urządzenie i poczekaj, aż ostygnie. Czyść je suchą szmatką co 6 miesięcy. Nie używaj wody ani środków ściernych.

Co zrobić, jeśli urządzenie wydziela zapach lub dym podczas pierwszego użycia?

To normalne. Nowe elementy grzejne mogą przez kilka sekund wydzielać lekki dym i zapach. Zapewnij dobrą wentylację pomieszczenia.

Czy urządzenie musi być uziemione?

Nie, posiada podwójną izolację (klasa II) i nie wymaga uziemienia. Podłączenie wykonuje się do gniazdka 230 V z przewodem fazowym i neutralnym.

Czy mogę używać wyłącznika czasowego lub programatora z tym grzejnikiem?

Nie, nie jest to zalecane. Instrukcja ostrzega, że użycie programowalnego przełącznika lub wyłącznika czasowego może stwarzać ryzyko pożaru, jeśli urządzenie jest zasłonięte lub nieprawidłowo ustawione.

Jaką odległość bezpieczeństwa należy zachować?

Urządzenie należy umieścić w odległości co najmniej 1 metra od wszystkich przedmiotów łatwopalnych (mebli, zasłon). Z przodu urządzenia również pozostaw 1 metr wolnej przestrzeni.

Czy mogę skierować grzejnik w dół?

Tak, podczas instalacji możesz wybrać pozycję poziomą lub pochyloną w dół (patrz rysunek nr 7 w instrukcji). Orientację reguluje się, mocując śruby w odpowiedniej pozycji.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Wymiana przewodu musi być wykonana przez profesjonalnego elektryka lub autoryzowany serwis. Użyj przewodu typu H05RR-F 2x1,00 mm². Nigdy nie próbuj naprawiać go samodzielnie.

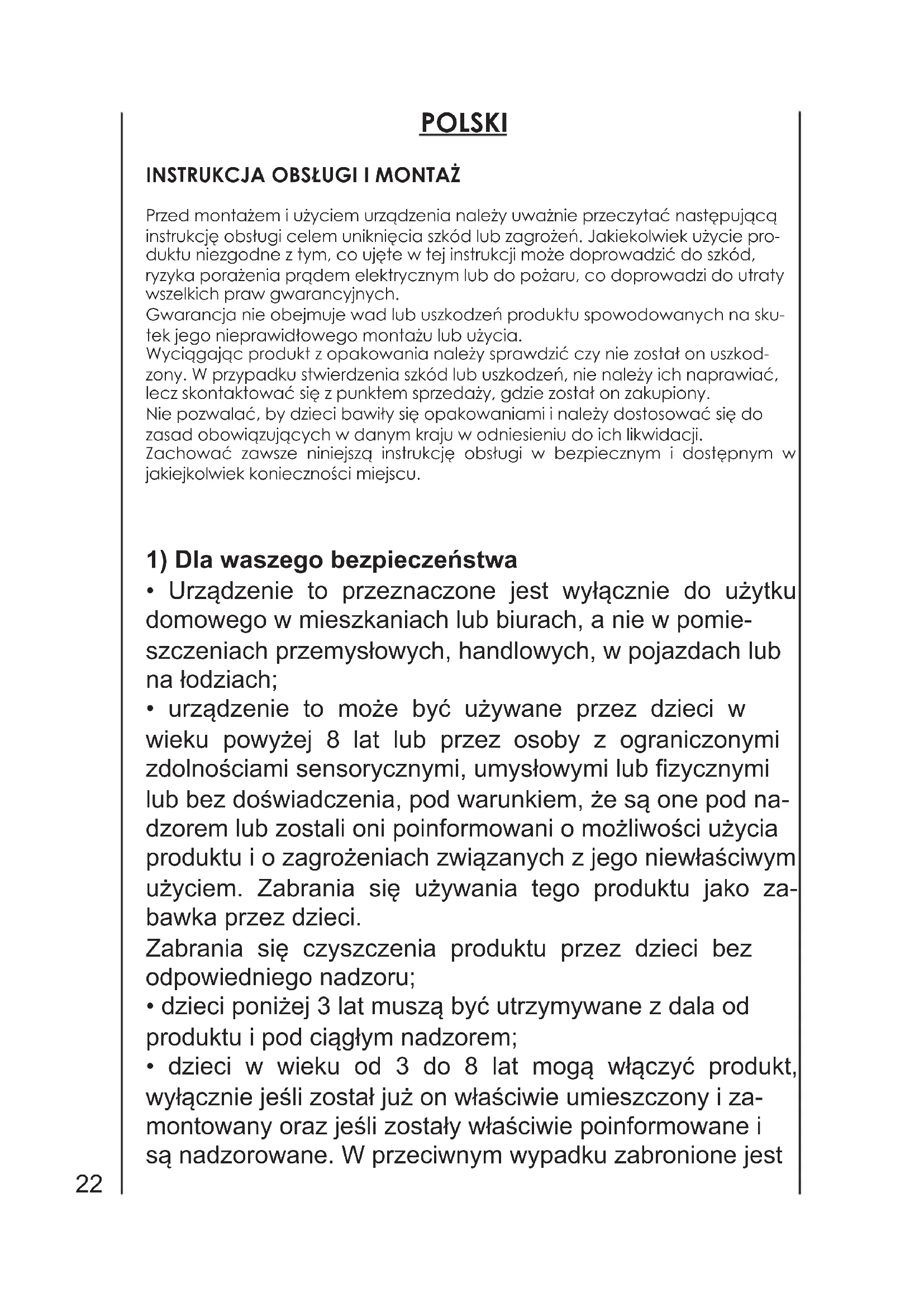

INSTRUKCJA OBSŁUGI IWQ 181 AEG

Grzejnik naścienny na podczerwień

Obsługa i instalacja 22

Przed montażem i użyciem urządzenia należy uważnie przeczytać następującą instrukcję obsługi celem uniknięcia szkód lub zagrożeń. Jakiekolwiek użycie produktu niezgodne z tym, co ujęte w tej instrukcji może doprowadzić do szkód, ryzyka porażenia prądem elektrycznym lub do pożaru, co doprowadzi do utraty wszelkich praw gwarancyjnych.

Gwarancja nie obejmuje wad lub uszkodzeń produktu spowodowanych na sku- tek jego nieprawidłowego montażu lub użycia.

Wyciągając produkt z opakowania należy sprawdzić czy nie został on uszkodzony. W przypadku stwierdzenia szkód lub uszkodzeń, nie należy ich naprawiać, lecz skontaktować się z punktem sprzedaży, gdzie został on zakupiony.

Nie pozwalać, by dzieci bawiły się opakowaniami i należy dostosować się do zasad obowiązujących w danym kraju w odniesieniu do ich likwidacji.

Zachować zawsze niniejszą instrukcję obsługi w bezpiecznym i dostępnym w jakiejkolwiek konieczności miejscu.

1) Dla waszego bezpieczeństwa

- Urządzenie to przeznaczone jest wyłącznie do użytku domowego w mieszkaniach lub biurach, a nie w pomieszczeniach przemysłowych, handlowych, w pojazdach lub na łodziach; - urządzenie to może być używane przez dzieci w wieku powyżej 8 lat lub przez osoby z ograniczonymi zdolnościami sensorycznymi, umysłowymi lub fizycznymi lub bez doświadczenia, pod warunkiem, że są one pod nadzorem lub zostali oni poinformowani o możliwości użycia produktu i o zagrożeniach związanych z jego niewłaściwym użyciem. Zabrania się używania tego produktu jako zabawka przez dzieci.

Zabrania się czyszczenia produktu przez dzieci bez odpowiedniego nadzoru;

- dzieci poniżej 3 lat muszą być utrzymywane z dala od produktu i pod ciągłym nadzorem;

- dzieci w wieku od 3 do 8 lat mogą włączyć produkt, wyłącznie jeśli został już on właściwie umieszczony i za-montowany oraz jeśli zostały właściwie poinformowane i są nadzorowane. W przeciwnym wypadku zabronione jest

podłączenie do zasilania produktu lub dokonanie jakiejko- lwiek czynności konserwacyjnej;

• UWAGA: niektóre części tego produktu mogą się nagrzewać w trakcie użytkowania i może dojść do poparzeń. Należy uważać na dzieci i na niedoświadczone osoby;
• nie należy używać tego produktu podłączonego do programowalnego wyłącznika lub do jakiegokolwiek urządzenia, które może go włączyć lub wyłączyć automatycznie pod ryzykiem szkód lub pożaru w przypadku niewłaściwego montażu lub w przypadku jego przykrycia;
• UWAGA: produkt nie jest wyposażony w urządzenia do regulacji temperatury pomieszczenia. Nie należy go używać w małych pomieszczeniach, gdzie znajdują się osoby o ograniczonej mobilności, chyba, że są pod stałym nadzorem osób odpowiedzialnych za ich bezpieczeństwo;
• upewnić się czy zasilanie sieciowe produktu odpowiada zasilaniu wskazanemu na etykietce danych: 230V 50 Hz;
• produkt zawiera specjalną ochronę przed wilgocią: IP X4. Może ponadto być używany w łazienice lub w pomieszczeniach wilgotnych (lecz nie poza mieszkaniami). W łazienikach zabroniony jest montaż produktu w obwodzie prysznica i wanny łazienikowej. Nie może być zamontowany w strefach określonych jako VOLUME (STREFA) 1 na rysunku nr 3;

- produkt musi być umieszczony w bezpiecznym miejscu:

- w odległości przynajmniej 1 metra od przedmiotów łatwopalnych lub mebli;

- pozostawiając przynajmniej 1 metr odstępu dla promie- niowania ciepła przed nim;

- nie zaraz pod gniazdkiem elektrycznym;

- WAŻNE! W celu uniknięcia przegrzania, nie należy nigdy przykrywać produktu, nie zawieszać nigdy na nim jakiej-kolwiek rzeczy lub odzieży zarówno kiedy jest włączony, jak i kiedy jest wyłączony;

- nie używać nigdy produktu w pomieszczeniach, gdzie:

• używane są bądź przetwarzane lakiery, kleje, rozpuszczalniki, gaz lub środki wybuchowe;
• magazynowane są materiały drewniane lub papierowe;
• podłoga wykonana jest w PCV;
• Jeśli użyty kabel zasilający jest uszkodzony, należy zwrócić się do wykwalifikowanego instalatora z doświadczeniem o jego wymianę w celu uniknięcia jakiegokolwiek ryzyka i zagrożenia.
  abyste se vyhnuli jakémukoli riziku či nebezpečí.

- Podczas pierwszego uruchomienia urządzenia przy urządzeniach grzewczych może wystąpić lekkie dymienie i tworzenie się zapachu. Jest to normalne zjawisko. Dym i zapach ulotnią się w ciągu kilku sekund.

Zadbaj o właściwą wentylację pomieszczenia (np. okno w położeniu uchylnym).

- Urządzenie nie nadaje się do pracy w trybie ciągłym.

Wyłączyć urządzenie po czasie pracy wynoszącym maks. 10 godzin i poczekać, aż obniży się jego temperatura.

• Produkt musi być zamontowany zgodnie z minimalnymi odległościami bezpieczeństwa od sufitu, bocznych ścian, podłogi, otaczających mebli i półek, jak zobrazowano na rysunku nr 1;
• urządzenie to przeznaczone jest do montażu wyłącznie w pozycji poziomej i na ścianie z cementu lub betonu lub płytkowanej. Nie należy nigdy montować go w pozycji pionowej lub na suficie (rys. nr 2);
• produkt nie może nigdy być zamontowany na powierzchniach łatwopalnych, takich jak z drewna, tworzywa sztucznego. Jakikolwiek łatwopalny przedmiot należy umieszczać w odległości przynajmniej 1 metra od urządzenia. Jest to również odległość bezpieczeństwa jaką należy zachować podczas jego działania, gdyż podczas funkcjonowania promieniująca kratka staje się gorąca;
• należy upewnić się, czy wyłącznik zasilania nie jest w zasięgu małych dzieci i by w łazienice nie był on dostępny w zasięgu osób, które biorą kąpiel lub prysznic;
• po użyciu pozostawić produkt do schłodzenia przez przynajmniej 15 minut przed jego dotknięciem.

3) Montaż

Przed montażem i podczas, należy wyłączyć zasilanie sieciowe i postępować w następujący sposób:

- umieścić wspornik ścienny używając go jako wzornik do wykonania otworów, w których umieszczone zostaną kołki i śruby, które znajdziecie w opakowaniu. Należy zwrócić uwagę na stronę montowanego wspornika w celu uniknięcia jego obracania (rys. nr 4);

- urządzenie może być zamontowane i używane w 2 różnych pozycjach:

- poziomo;

- pochylonej o 30° do dołu.

Na podstawie Państwa wyboru, należy umieścić odpowiednio śrubę, jak pokazano na rysunku nr 7

w pozycji 1, jeśli chcecie produkt w poziomie,

w pozycji 2, jeśli chcecie produkt pochylony do dołu;

- usuńcie plastikową pokrywkę, ukazaną na rysunku nr 8;

- usuńcie zacisk kablowy zobrazowany na rysunku nr 9 i podłączcie zasilanie dwubiegunowe skrzynki zaciskowej, przesyłając je poprzez otwór znajdujący się poniżej skrzynki zaciskowej, jak ukazano na rysunku nr 9.

Podłącznie fazy zasilania dwubiegunowego skrzynki zaciskowej: brązowy kabel do bieguna L, niebieski kabel do bieguna N.

Symbole Li N wygrawerowane są poniżej skrzynki zaciskowej;

- zablokujcie kabel zasilający mocując ponownie w jego miejsce zacisk kablowy;

- umieście w pozycji i zamocujcie śrubą pokrywkę (rysunek nr 10);

- zamocujcie urządzenie na ścianie zawieszając je na wsporniku ściennym, jak ukazano na rysunku nr 11 i 12;

- sprawdźcie, czy urządzenie jest właściwie zamontowane ciągnąc je do siebie: nie może się ruszać (rysunek nr 13).

4) Instrukcje podłączenia elektrycznego

- Produkt ten posiada podwójną izolację elektryczną i nie wymaga uziemienia;

- instalacja zasilająca musi być wyposażona w system odłączający, który pozwala na wstrzymanie zasilania w przypadku przeładowania III kategorii;

- produkt musi być podłączony wyłącznie do zasilania jednofazowego o 1/NE/PE 230V 50 Hz;

- jeśli do zasilania używacie kabla, musi on być wykonany z gumy, typu H05RRF i o przekroju przewodów równym przynajmniej 2*1 mm2;

- produkt jest wyposażony w wielobiegunowy wyłącznik mechanicznego uruchamiania z odległością rozwarcia kontaktów równą przynajmniej 3 mm;

- zasady montażu muszą być zgodne ze standardami normatywnymi obowiązującymi w Państwa kraju.

5) Użytkowanie

- Używając wyłącznika pociągowego możecie włączyć urządzenie wyświetlając poprzez przednią szybkę pozycje działania

Moc urzqdzenia 0 I II III
230V 1200W OFF 600W 1200W X
230V 1800W OFF 600W 1200W 1800W

6) Konserwacja

- Urządzenie to nie wymaga żadnej szczególnej konserwacji;

- co 6 miesięcy należy przeczyścić go z kurzu suchą szmatką;

- jeśli wymaga naprawy, należy skontaktować się zawsze z wykwalifikowanym centrum serwisowym lub z odsprzedawcą, który Państwu go sprzedaż.

Jeśli chcą Państwo wymienić kabel zasilający, należy użyć kabla typu H05RRF wykonanego z gumy, o przekroju przynajmniej 2*1mm2 zlecając wykonanie tej czynności wykwalifikowanemu instalatorowi.

7) Likwidacja opakowania

Prosimy o zlikwidowanie opakowania zgodnie z regułami unieszkodliwiania odpadów obowiązującymi w Państwa kraju w celu ochrony środowiska.

Likwidacja przestarzałego sprzętu

Urządzenia z tym symbolem nie mogą być zlikwidowane na zasadach ogólnych reguł odpadów domowych. Muszą być przechowywane oddzielnie i przekazane wyspecjalizowanym centrom zbiórki zgodnie z zasadami władz lokalnych.
