INSTRUKCJA OBSŁUGI AB 2720 SOLAC

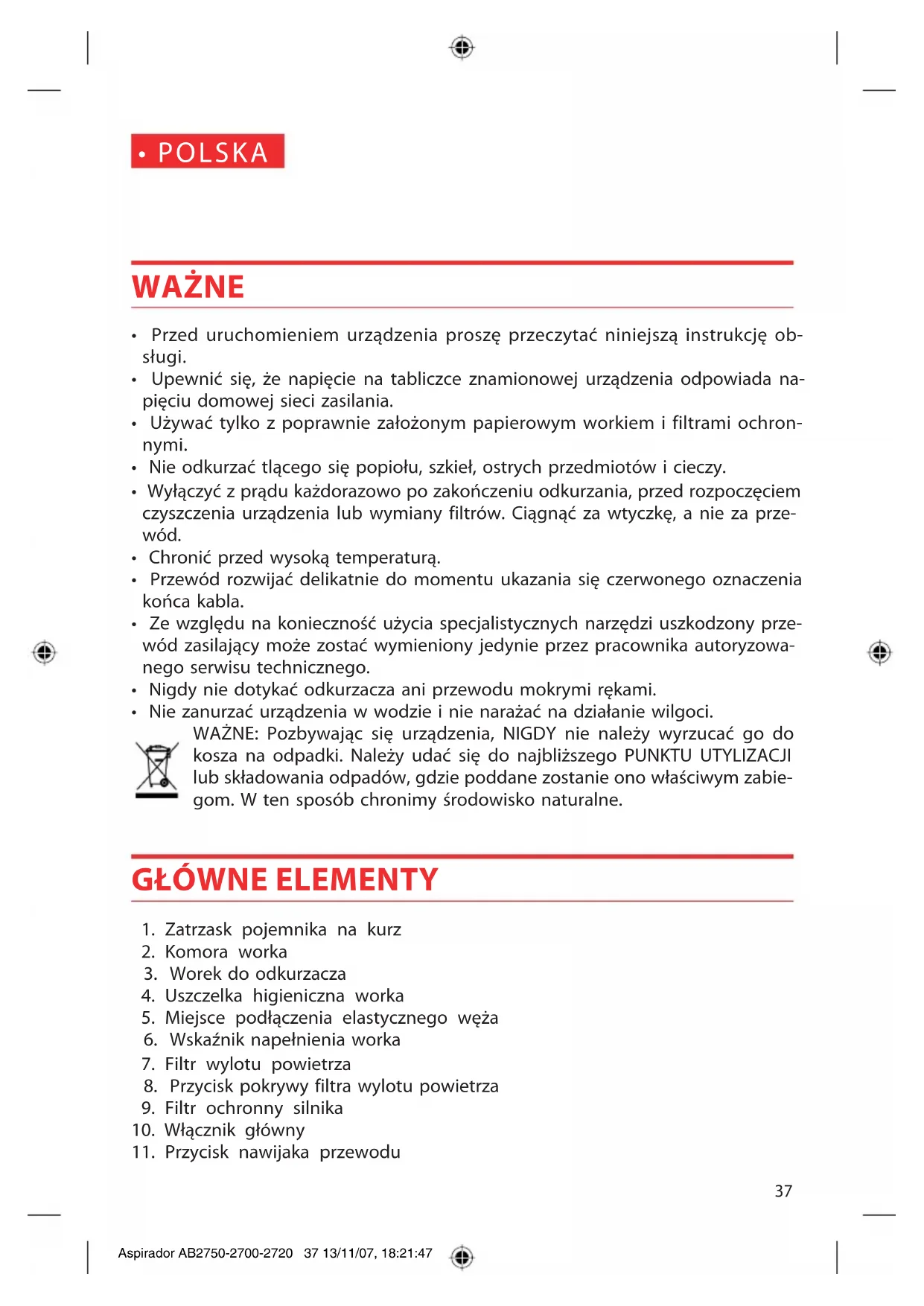

• Przed uruchomieniem urządzenia proszę przeczytać niniejszą instrukcję ob- sługi.

• Upewnić się, że napięcie na tabliczce znamionowej urządzenia odpowiada na- pięciu domowej sieci zasilania.

• Używać tylko z poprawnie założonym papierowym workiem i filtrami ochron- nymi.

• Nie odkurzać tlącego się popiołu, szkieł, ostrych przedmiotów i cieczy.

• Wyłączyć z prądu każdorazowo po zakończeniu odkurzania, przed rozpoczęciem czyszczenia urządzenia lub wymiany filtrów. Ciągnąć za wtyczkę, a nie za prze- wód.

• Chronić przed wysoką temperaturą.

• Przewód rozwijać delikatnie do momentu ukazania się czerwonego oznaczenia końca kabla.

• Ze względu na konieczność użycia specjalistycznych narzędzi uszkodzony prze- wód zasilający może zostać wymieniony jedynie przez pracownika autoryzowa- nego serwisu technicznego.

• Nigdy nie dotykać odkurzacza ani przewodu mokrymi rękami.

• Nie zanurzać urządzenia w wodzie i nie narażać na działanie wilgoci. WAŻNE: Pozbywając się urządzenia, NIGDY nie należy wyrzucać go do kosza na odpadki. Należy udać się do najbliższego PUNKTU UTYLIZACJI lub składowania odpadów, gdzie poddane zostanie ono właściwym zabie- gom. W ten sposób chronimy środowisko naturalne.

1. Zatrzask pojemnika na kurz

4. Uszczelka higieniczna worka

5. Miejsce podłączenia elastycznego węża

6. Wskaźnik napełnienia worka

7. Filtr wylotu powietrza

8. Przycisk pokrywy filtra wylotu powietrza

11. Przycisk nawijaka przewodu

Aspirador AB2750-2700-2720 37 13/11/07, 18:21:4738

12. Elektroniczny regulator mocy

13. Uchwyt z ręcznym regulatorem mocy

15. Zapadki węża elastycznego

16. Teleskopowa metalowa rura

17. Szczotka do podłóg, dywanów, ...

18. Specjalna szczotka do podłóg drewnianych i parkietu. (Tylko model AB 2720-

21. Uchwyt transportowy

22. Uchwyt mocujący worka

23. Przycisk szczotki

WSKAZÓWKI DLA UŻYTKOWNIKA

• Upewnić się, że pojemnik na kurz (3) i filtry (7 oraz 9) zostały poprawnie założo- ne. Patrz następny podpunkt (Wymiana worka, filtra ochronnego silnika i filtra wylotu powietrza).

• Specjalny zatrzask bezpieczeństwa zapobiega zamknięciu pokrywy odkurzacza w sytuacji, gdy pojemnik na kurz nie jest założony poprawnie.

• Aby otworzyć komorę worka (2), nacisnąć zatrzask pojemnika na kurz (1) i pod- nieść pokrywę (rys. 1).

• Aby zamknąć komorę (2), opuścić pokrywę, dociskając ją ręką w miejscu otwie- rania (1) (rys. 2), aż zamknie się zatrzask.

• Zamocować wąż elastyczny (14), wciskając jego końcówkę w otwór przyłącze- niowy (5) do usłyszenia kliknięcia zatrzasku.

• Przed przystąpieniem do odkurzania należy przygotować ssawki odpowiednie do rodzaju powierzchni przeznaczonej do czyszczenia. Delikatny obrót spowo- duje ich połączenie. Ssawki można podpinać bezpośrednio do węża elastyczne- go (14), a w przypadku odkurzania trudno dostępnych miejsc do teleskopowej metalowej rury (16).

• Uniwersalna szczotka (17) w tych modelach może być wykorzystywana do czysz- czenia wszelkiego rodzaju podłóg, dywanów i wykładzin. W razie potrzeby, jeśli czyszczona powierzchnia tego wymaga, istnieje możliwość schowania szczotki. Aby zmienić położenie szczotki, wcisnąć stopą przycisk szczotki (23) (rys. 3). Zaleca się czyszczenie twardych podłóg i parkietów z wysuniętą, a dywanów i wykładzin ze schowaną szczotką włókienną.

• Specjalna szczotka do PARKIETÓW (18) z naturalnym włosiem może być wyko- rzystywana do czyszczenia podłóg drewnianych i parkietów.

• Model ten posiada także ssawkę do trudno dostępnych miejsc, szczelin i naroż- ników(19) oraz końcówkę do tapicerki (20). Wymienione akcesoria pasują zarów- no do elastycznego węża (14), jak i teleskopowej metalowej rury (16). Aspirador AB2750-2700-2720 38 13/11/07, 18:21:4839

• Teraz można podłączyć odkurzacz do prądu: w tym celu należy rozwinąć prze- wód oraz wcisnąć przycisk (10).

• Za pomocą regulatora (12) dobrać wymaganą moc ssącą.

• Moc ssąca może również zostać dobrana ręcznie poprzez otwarcie lub zamknię- cie odpowiedniego elementu uchwytu (13).

• Po zakończeniu odkurzania wyłączyć urządzenie za pomocą włącznika głównego (10). Odłączyć od zasilania i nacisnąć przycisk (11) w celu zwinięcia przewodu. Należy przytrzymać wtyczkę kabla, chroniąc ją przed uderzeniem w obudowę odkurzacza.

• W razie konieczności można w trakcie odkurzania przenieść odkurzacz w trudno dostępne miejsce, wykorzystując w tym celu uchwyt (21).

• Jeżeli wskaźnik (6) jest koloru czerwonego, należy wymienić worek. Wskaźnik może także pokazywać kolor czerwony w przypadku zatkania węża elastycznego lub końcówki. Aby to sprawdzić, należy odłączyć odkurzacz od zasilania, wyjąć wąż, a następnie ponownie włączyć urządzenie. Jeżeli wskaźnik nie jest czerwo- ny, wąż lub końcówka wymagają czyszczenia.

• W celu wymiany worka należy odłączyć odkurzacz od zasilania i wykonać poniż- sze czynności:

1. Otworzyć pojemnik na kurz, wciskając zatrzask (1) i podnosząc pokrywę (rys. 1).

2. Dla utrzymania wysokiej higieny worek papierowy posiada uszczelkę higienicz-

ną wokół otworu wlotowego. Podczas wyjmowania worka należy trzymać go mocno za brzegi i ciągnąć w górę jego środkową tekturową część (rys. 4).

3. Umieścić nowy worek w uchwycie mocującym (22). Upewnić się, że strzałka

znajdująca się przy dolnej krawędzi worka jest skierowana w dół, oraz że krawędź tekturowej części worka znajduje się w prowadnicy uchwytu mo- cującego worka (22), a następnie wsunąć worek do końca prowadnicy uchwytu (22) (rys. 5). Worek musi zostać założony właściwie: dla pewno- ści sprawdzić kartonowy element worka. Musi on pasować do otworu wlo- towego odkurzacza.

FILTR OCHRONNY SILNIKA 9

• W przypadku zabrudzenia filtra ochronnego silnika (9) (sprawdzać 1-2 razy w roku w zależności od intensywności eksploatacji) otworzyć odkurzacz i wysunąć ku górze pionowy filtr (8) (rys. 6). Dokładnie strząsnąć osad, a w razie potrzeby Aspirador AB2750-2700-2720 39 13/11/07, 18:21:5040 umyć i wysuszyć dokładnie filtr przed ponownym założeniem. Nigdy nie używać odkurzacza bez filtra ochronnego silnika.

WYMIANA FILTRA WYLOTU POWIETRZA 7

• Filtr wylotu powietrza (7) musi także być wymieniany 1-2 razy w roku. Zdjąć pokrywę filtra wylotu powietrza (7), naciskając przycisk otwierający pokrywę (8), aż rozlegnie się kliknięcie zatrzasku (rys. 7), a następnie wyjąć filtr. Dokładnie wytrzepać filtr lub uprać go, jeżeli jest bardzo zabrudzony, pozostawić do wy- schnięcia przed ponownym użyciem. Nigdy nie używać odkurzacza bez filtra wylotu powietrza.

• Założyć z powrotem filtr i pokrywę. W tym celu podnieść uchwyt transportowy (21) i ustawić w jednej linii zapadki pokrywy filtra z otworami znajdującymi się w górnej części odkurzacza; docisnąć przycisk pokrywy filtra (8) do usłyszenia kliknięcia zatrzasku (rys. 8). Aspirador AB2750-2700-2720 40 13/11/07, 18:21:5141
