INSTRUKCJA OBSŁUGI BR 7962 SEVERIN

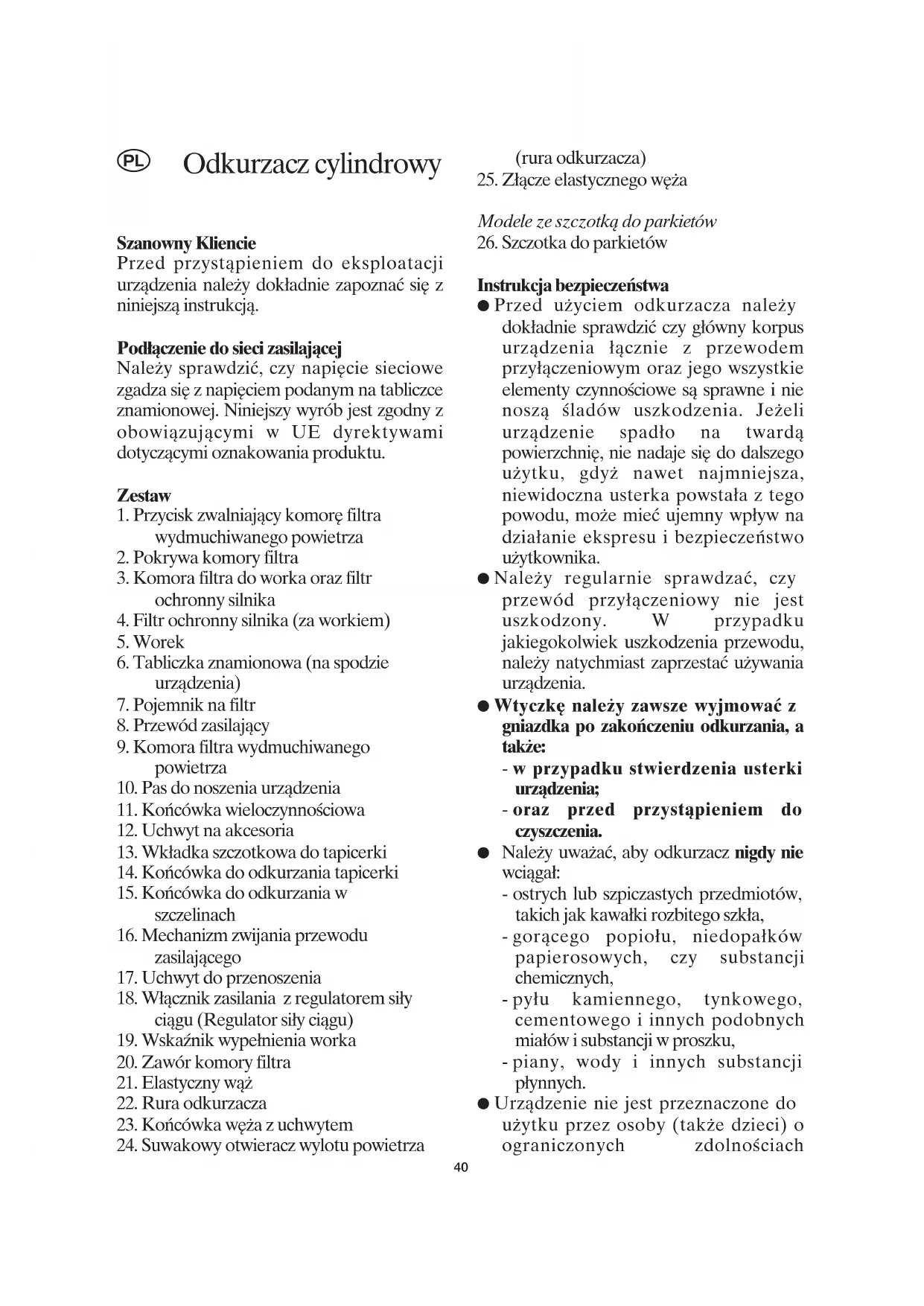

Odkurzacz cylindrowy

Przed przystąpieniem do eksploatacji

urządzenia należy dokładnie zapoznać się z

niniejszą instrukcją.

Podłączenie do sieci zasilającej

Należy sprawdzić, czy napięcie sieciowe

zgadza się z napięciem podanym na tabliczce

znamionowej. Niniejszy wyrób jest zgodny z

obowiązującymi w UE dyrektywami

dotyczącymi oznakowania produktu.

1. Przycisk zwalniający komorę filtra

wydmuchiwanego powietrza

2. Pokrywa komory filtra

3. Komora filtra do worka oraz filtr

4. Filtr ochronny silnika (za workiem)

6. Tabliczka znamionowa (na spodzie

7. Pojemnik na filtr

8. Przewód zasilający

9. Komora filtra wydmuchiwanego

10. Pas do noszenia urządzenia

11. Końcówka wieloczynnościowa

12. Uchwyt na akcesoria

13. Wkładka szczotkowa do tapicerki

14. Końcówka do odkurzania tapicerki

15. Końcówka do odkurzania w

16. Mechanizm zwijania przewodu

17. Uchwyt do przenoszenia

18. Włącznik zasilania z regulatorem siły

ciągu (Regulator siły ciągu)

19. Wskaźnik wypełnienia worka

20. Zawór komory filtra

23. Końcówka węża z uchwytem

24. Suwakowy otwieracz wylotu powietrza

25. Złącze elastycznego węża

Modele ze szczotką do parkietów

26. Szczotka do parkietów

Instrukcja bezpieczeństwa

● Przed użyciem odkurzacza należy

dokładnie sprawdzić czy główny korpus

urządzenia łącznie z przewodem

przyłączeniowym oraz jego wszystkie

elementy czynnościowe są sprawne i nie

noszą śladów uszkodzenia. Jeżeli

urządzenie spadło na twardą

powierzchnię, nie nadaje się do dalszego

użytku, gdyż nawet najmniejsza,

niewidoczna usterka powstała z tego

powodu, może mieć ujemny wpływ na

działanie ekspresu i bezpieczeństwo

● Należy regularnie sprawdzać, czy

przewód przyłączeniowy nie jest

uszkodzony. W przypadku

jakiegokolwiek uszkodzenia przewodu,

należy natychmiast zaprzestać używania

● Wtyczkę należy zawsze wyjmować z

gniazdka po zakończeniu odkurzania, a

- w przypadku stwierdzenia usterki

- oraz przed przystąpieniem do

● Należy uważać, aby odkurzacz nigdy nie

- ostrych lub szpiczastych przedmiotów,

takich jak kawałki rozbitego szkła,

- gorącego popiołu, niedopałków

papierosowych, czy substancji

- pyłu kamiennego, tynkowego,

cementowego i innych podobnych

miałów i substancji w proszku,

- piany, wody i innych substancji

● Urządzenie nie jest przeznaczone do

użytku przez osoby (także dzieci) o

ograniczonych zdolnościach

Odkurzacz cylindrowy

motorycznych, sensorycznych lub

umysłowych, ani osoby, którym brakuje

doświadczenia i stosownej wiedzy, chyba

że są one pod nadzorem osoby

odpowiedzialnej za ich bezpieczeństwo,

która instruuje jak bezpiecznie korzystać

● Dzieci powinny znajdować się pod stałą

opieką, aby nie dopuścić do używania

przez nie urządzenia jako zabawki.

● Przed podłączeniem urządzenia do prądu

zawsze należy upewnić się, czy

kurzoworek nie jest uszkodzony. Nie

należy używać odkurzacza, jeśli:

- w odkurzaczu nie ma kurzoworka, albo

- wskaźnik wypełnienia kurzoworka

wskazuje, iż osiągnął on już

maksymalne wypełnienie.

● Odkurzaczem nie wolno czyścić zwierząt,

ani ludzi. Wszelki kontakt oczu lub uszu z

elementami czynnościowymi odkurzacza

wiąże się z dużym ryzykiem. Należy więc

elementy odkurzacza zawsze trzymać w

bezpiecznej odległości od głowy.

● Przy wyjmowaniu wtyczki z gniazdka

elektrycznego nigdy nie należy ciągnąć za

● Za szkody wynikłe z nieprawidłowego

używania sprzętu lub użytkowania

niezgodnego z instrukcją obsługi

odpowiedzialność ponosi wyłącznie

● Urządzenie to przeznaczone jest do

użytku domowego a nie komercjalnego.

● Zgodnie z regulaminem bezpieczeństwa i

w celu uniknięcia ryzyka, wszelkie

naprawy urządzeń elektrycznych muszą

być dokonywane przez wykwalifikowany

i upoważniony do tego personel. Dotyczy

to również wymiany przewodu

przyłączeniowego. Jeśli urządzenie

wymaga naprawy, prosimy wysłać je do

jednego z naszych działów obsługi

klienta. Odpowiednie adresy znajdują się

w karcie gwarancyjnej w języku polskim.

Przed przystąpieniem do uruchomienia

Należy wyjąć odkurzacz z opakowania

Należy usunąć wszystkie zewnętrzne i

wewnętrzne części opakowania i

sprawdzić czy kurzoworek, filtr ochronny

silnika i filtr wydmuchiwanego powietrza

są prawidłowo założone.

Termiczny wyłącznik bezpieczeństwa

Odkurzacz wyposażony jest w zintegrowany

system termicznego wyłącznika

bezpieczeństwa, który automatycznie

odłącza urządzenie od zasilania

elektrycznego w przypadku przegrzania się

urządzenia (np. na skutek zapchania się rury

lub filtra). W przypadku przegrzania, należy

wyjąć wtyczkę z gniazdka elektrycznego i

odstawić urządzenie przynajmniej na jedną

godzinę w celu ostygnięcia. Po usunięciu

przyczyny zapchania odkurzacz jest gotowy

do wznowienia pracy.

Uchwyt do przenoszenia

Przenosząc urządzenie należy zawsze

korzystać z przeznaczonego do tego celu

uchwytu. Najpierw uchwyt należy wysunąć.

Włącznik zasilania z regulatorem siły ciągu

Odkurzacz włącza i wyłącza się naciskając

włącznik zasilania. Siłę ciągu reguluje się

obracając ten sam włącznik.

Odkurzacz należy ustawić w pozycji

Zamocować złącze elastycznego węża.

Wsunąć rurę do końcówki węża z

Na koniec rury założyć szczotkę lub

odpowiednią końcówkę. Jeżeli czynność

nie wymaga rury (jak czyszczenie

tapicerki), można żądaną końcówkę

założyć bezpośrednio na końcówkę węża

Z komory, gdzie znajduje się przewód

41przyłączeniowy, wyciągnąć przewód w

odpowiedniej długości (nie dalej jednak,

jak do czerwonego znaku) i włożyć

wtyczkę do gniazdka.

Silnik odkurzacza jest urządzeniem o

wysokiej mocy. Aby zapobiec

przepaleniu się bezpieczników instalacji

domowej, którą może wywołać włączenie

odkurzacza, należy przed jego

włączeniem nastawić regulator

urządzenia na najniższe wartości.

Elektroniczny regulator siły ciągu

umożliwia nastawianie jej w sposób

Siłę ciągu można również zmniejszyć

otwierając dodatkowy wlot powietrza na

w uchwycie węża odkurzacza.

Przy odkurzaniu miękkich powierzchni

(np.: zasłony, firany) należy zaczynać od

nastawienia na najmniejszą siłę ciągu.

● Zawsze należy pilnować, aby przewód

przyłączeniowy przebiegał w linii prostej,

nie ocierając się o rogi ścian i krawędzie

oraz nie został przytrzaśnięty drzwiami.

W trakcie odkurzania wąż odkurzacza

można używać do przesuwania

urządzenia po podłodze. Przy

przenoszeniu odkurzacza należy jednak

zawsze korzystać z przeznaczonych do

● W przypadku odkurzania większych

powierzchni, aby zapobiec gwałtownemu

wyrwaniu przewodu z gniazdka, zawsze

należy przekładać wtyczkę do

najbliższego gniazdka.

Po zakończeniu czynności należy

wyłączyć urządzenie za pomocą

wyłącznika zasilania sieciowego, a

następnie wyjąć wtyczkę z gniazdka.

Przewód przyłączeniowy wciąga się

automatycznie do komory po

przyciśnięciu nogą specjalnego

Elementy czynnościowe

Akcesoria można przyczepiać do

specjalnego uchwytu mocowanego do rury

Końcówka podłogowa jest szczególnie

przydatna do odkurzania dużych

Końcówka do odkurzania tapicerki

Końcówka do tapicerki służy do odkurzania

mniejszych powierzchni, jak np. oparcia na

rękę, siedziska, itp.

Wkładka szczotkowa do tapicerki

Wkładkę można zamocować na końcówce

do tapicerki, wsuwając z boku.

Szczotka do tapicerki służy do czyszczenia

nierównych obić, ram obrazów, półek z

Końcówka do odkurzania w szczelinach

Końcówka przystosowana jest do

odkurzania trudno dostępnych miejsc, takich

jak szczeliny, kąty i zagłębienia.

Modele ze szczotką do parkietów

Szczotka przeznaczona jest do twardych

podłóg, parkietów lub kafelków.

Wymiana kurzoworka lub filtrów

● Przed każdą taką wymianą należy zawsze

sprzęt wyłączyć i wyjąć wtyczkę z

Filtry stosowane w odkurzaczu są

Przy wymianie filtrów ochronnych silnika i

wydmuchiwanego powietrza może się

okazać, że konieczne będzie przycięcie ich

nożyczkami do odpowiedniej wielkości.

Stale świecący się wskaźnik wypełnienia

worka na kurz oznacza, że worek jest

całkowicie pełny i należy go wymienić.

Zakładanie nowego worka musi się

odbywać przy wyłączonym sprzęcie.

Zauważalny spadek siły ssącej wskazuje

także, że pojemność kurzoworka została

Należy wyjąć elastyczny wąż przez

naciśnięcie dwóch przycisków

42znajdujących się na jego końcu.

Nacisnąć przycisk zwalniający zawór

zamykający komorę filtra i otworzyć

Pociągnąć oprawkę filtra w górę.

Wyjąć worek z oprawki filtra.

Nałożyć tekturową ramkę nowego worka

Wsunąć oprawkę z powrotem do

Komorę filtra zamknąć pokrywą, którą

przyciskamy, aż usłyszymy dźwięk

Wymiana filtra ochronnego silnika

Filtr ochronny silnika umieszczony jest w

tylnej części komory filtra. Jeśli zauważymy,

że filtr jest zabrudzony, należy go wymienić

przy okazji wymiany worka.

Wyjąć oprawkę filtra ochronnego silnika

Wyjąć stary filtr z oprawki.

Włożyć nowy filtr w oprawkę.

Wsunąć oprawkę do komory.

Wymiana filtra wydmuchu powietrza

Filtr wydmuchu powietrza znajduje się w

komorze tego filtra. Należy go wymienić,

jeżeli zauważymy, że jest wyraźnie brudny.

Komorę filtra wydmuchu powietrza

otwieramy przyciskiem.

Pokrywę zdejmujemy i wyjmujemy

pojemnik na filtr wydmuchu powietrza.

Wymienić zużyty filtr na nowy. Filtr

włożyć gładszą stroną w kierunku silnika.

Pojemnik na filtr umieszczamy w

komorze, uważając aby kratka filtra

ustawiona była na zewnątrz.

Komorę filtra zamyka się pokrywą, którą

przyciskamy, aż usłyszymy dźwięk

Czyszczenie i konserwacja

● Przed przystąpieniem do czyszczenia

należy sprzęt wyłączyć i wyjąć wtyczkę z

● Zanurzanie sprzętu w wodzie i mycie go

wodą jest niedozwolone, gdyż może

grozić porażeniem prądem.

Obudowa korpusu i elementy

czynnościowe mogą być przetarte suchą

lub lekko wilgotną gładką ściereczką.

Do czyszczenia nie wolno używać

żadnych środków trących, ani żrących

środków czyszczących.

Komplety filtrów nr kat. SB 9017 na

wymianę można zakupić w sklepach ze

sprzętem AGD i w autoryzowanych

zakładach serwisowych.

Odpowiednie filtry typu Swirl® Y101®

dostępne są także w większości sklepów ze

Nie należy wyrzucać starych lub

zepsutych urządzeń do domowego

kosza na śmieci, lecz oddawać je

do specjalnych punktów zbiórki.

Na sprzęt SEVERIN udzielana jest 2-letnia

gwarancja, na podstawie i według warunków

karty gwarancyjnej wydanej przez

wyłącznego przedstawiciela SEVERIN w

Polsce, GAMMA Kluczbork.

Obsługę gwarancyjną i pogwarancyjną

zapewnia autoryzowana sieć serwisowa na

terenie całej Polski.

Centrala obsługi klientów

e-mail: centralny@serv-serwis.pl
