INSTRUKCJA OBSŁUGI IN CB 33 AA INDESIT

LODÓWKO - ZAMRAŻARKA Spis treści

Instrukcja obsługi, 2

Serwis Techniczny, 5

Uruchomienie i użytkowanie, 39

Konserwacja i utrzymanie, 41

Zalecenia i środki ostrożności, 41

Anomalie i środki zaradcze, 42

Przed zwróceniem się do Serwisu Technicznego:

• Sprawdzić, czy anomalia może być usunięta samodzielnie (I>

patrz Anomalie i ich usuwanie).

• Jeśli, pomimo wszystkich kontroli, urządzenie nie działa,

a usterka nie została wykryta i dalej występuje, wezwać

najbliższy serwis Techniczny.

• model urządzenia (Mod.);

• numer seryjny (S/N);

Te dane znajdują się na tabliczce znamionowej w lodówce, po

lewej stronie w dolnj jej części.

Zwracajcie się wyłącznie do upoważnionego Serwisu

Technicznego i domagajcie się zainstalowania tylko i

wyłącznie oryginalnych części zamiennych:

Widok ogólny Instrukcje dotyczące użytkowania są takie same dla różnych modeli, dlatego też rysunki mogą przedstawiać inne szczegóły niż w zakupionym urządzeniu. Opis bardziej skomplikowanych elementów znajduje się na następnych stronach.1 Komora PRZECHOWYWANIE *2 Komora ZAMRAŻANIE i PRZECHOWYWANIE3 Szuadka OWOCE i WARZYWA * 4 Pojemnik FOOD CARE ZONE na mięsa i ryby * 5 WINE RACK *6 PÓŁKI *. 7 Żarówka (patrz Konserwacja) * 8 Wyjmowalna półeczka NA ROŻNE PRZEDMIOTY *9 Specjalna półka na BUTELKI10FRESH BOX11ACTIVE OXYGEN *12AIR *13 Pokrętło do REGULACJI TEMPERATURY14 SUPER FREEZE * * Zmienna ilość i pozycja, znajduje się tylko w niektórych modelach. 1

! Należy zachować niniejszą książeczkę instrukcji dla przyszłych

konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia

urządzenia w inne miejsce należy upewnić się, by przekazane

została ono razem z instrukcją, aby nowy właściciel zapoznać się

mógł z działaniem urządzenia i z odnośnymi informacjami.

! Należy uważnie przeczytać instrukcję obsługi gdyż zawiera

ona ważne informacje dotyczące instalacji oraz właściwego i

bezpiecznego użytkowania urządzenia.

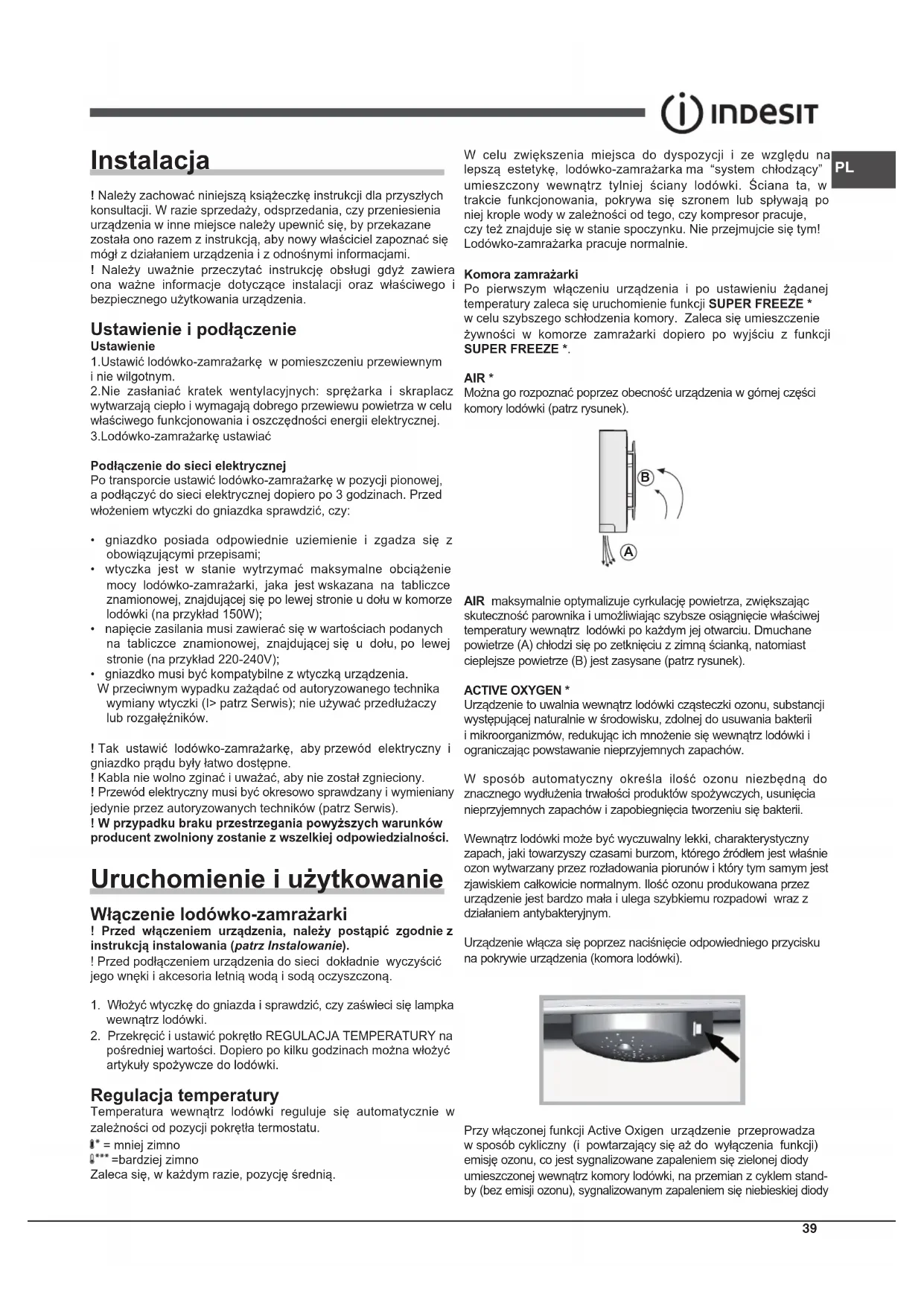

Ustawienie i podłączenie

1.Ustawić lodówko-zamrażarkę w pomieszczeniu przewiewnym

2.Nie zasłaniać kratek wentylacyjnych: sprężarka i skraplacz

wytwarzają ciepło i wymagają dobrego przewiewu powietrza w celu

właściwego funkcjonowania i oszczędności energii elektrycznej.

3.Lodówko-zamrażarkę ustawiać

Podłączenie do sieci elektrycznej

Po transporcie ustawić lodówko-zamrażarkę w pozycji pionowej,

a podłączyć do sieci elektrycznej dopiero po 3 godzinach. Przed

włożeniem wtyczki do gniazdka sprawdzić, czy:

• gniazdko posiada odpowiednie uziemienie i zgadza się z

obowiązującymi przepisami;

• wtyczka jest w stanie wytrzymać maksymalne obciążenie

mocy lodówko-zamrażarki, jaka jest wskazana na tabliczce

znamionowej, znajdującej się po lewej stronie u dołu w komorze

lodówki (na przykład 150W);

• napięcie zasilania musi zawierać się w wartościach podanych

na tabliczce znamionowej, znajdującej się u dołu, po lewej

stronie (na przykład 220-240V);

• gniazdko musi być kompatybilne z wtyczką urządzenia.

W przeciwnym wypadku zażądać od autoryzowanego technika

wymiany wtyczki (I> patrz Serwis); nie używać przedłużaczy

! Tak ustawić lodówko-zamrażarkę, aby przewód elektryczny i

gniazdko prądu były łatwo dostępne.

! Kabla nie wolno zginać i uważać, aby nie został zgnieciony.

! Przewód elektryczny musi być okresowo sprawdzany i wymieniany

jedynie przez autoryzowanych techników (patrz Serwis).

! W przypadku braku przestrzegania powyższych warunków

producent zwolniony zostanie z wszelkiej odpowiedzialności.

Uruchomienie i użytkowanie

Włączenie lodówko-zamrażarki

! Przed włączeniem urządzenia, należy postąpić zgodnie z

instrukcją instalowania (patrz Instalowanie).

! Przed podłączeniem urządzenia do sieci dokładnie wyczyścić

jego wnęki i akcesoria letnią wodą i sodą oczyszczoną.

1. Włożyć wtyczkę do gniazda i sprawdzić, czy zaświeci się lampka

2. Przekręcić i ustawić pokrętło REGULACJA TEMPERATURY na

pośredniej wartości. Dopiero po kilku godzinach można włożyć

artykuły spożywcze do lodówki.

Regulacja temperatury

Temperatura wewnątrz lodówki reguluje się automatycznie w

zależności od pozycji pokrętła termostatu.

Zaleca się, w każdym razie, pozycję średnią.

W celu zwiększenia miejsca do dyspozycji i ze względu na

lepszą estetykę, lodówko-zamrażarka ma “system chłodzący”

umieszczony wewnątrz tylniej ściany lodówki. Ściana ta, w

trakcie funkcjonowania, pokrywa się szronem lub spływają po

niej krople wody w zależności od tego, czy kompresor pracuje,

czy też znajduje się w stanie spoczynku. Nie przejmujcie się tym!

Lodówko-zamrażarka pracuje normalnie.

Po pierwszym włączeniu urządzenia i po ustawieniu żądanej

temperatury zaleca się uruchomienie funkcji SUPER FREEZE *

w celu szybszego schłodzenia komory. Zaleca się umieszczenie

żywności w komorze zamrażarki dopiero po wyjściu z funkcji

Można go rozpoznać poprzez obecność urządzenia w górnej części

komory lodówki (patrz rysunek).

A B AIR maksymalnie optymalizuje cyrkulację powietrza, zwiększając

skuteczność parownika i umożliwiając szybsze osiągnięcie właściwej

temperatury wewnątrz lodówki po każdym jej otwarciu. Dmuchane

powietrze (A) chłodzi się po zetknięciu z zimną ścianką, natomiast

cieplejsze powietrze (B) jest zasysane (patrz rysunek).

Urządzenie to uwalnia wewnątrz lodówki cząsteczki ozonu, substancji

występującej naturalnie w środowisku, zdolnej do usuwania bakterii

i mikroorganizmów, redukując ich mnożenie się wewnątrz lodówki i

ograniczając powstawanie nieprzyjemnych zapachów.

W sposób automatyczny określa ilość ozonu niezbędną do

znacznego wydłużenia trwałości produktów spożywczych, usunięcia

nieprzyjemnych zapachów i zapobiegnięcia tworzeniu się bakterii.

Wewnątrz lodówki może być wyczuwalny lekki, charakterystyczny

zapach, jaki towarzyszy czasami burzom, którego źródłem jest właśnie

ozon wytwarzany przez rozładowania piorunów i który tym samym jest

zjawiskiem całkowicie normalnym. Ilość ozonu produkowana przez

urządzenie jest bardzo mała i ulega szybkiemu rozpadowi wraz z

działaniem antybakteryjnym.

Urządzenie włącza się poprzez naciśnięcie odpowiedniego przycisku

na pokrywie urządzenia (komora lodówki).

Przy włączonej funkcji Active Oxigen urządzenie przeprowadza

w sposób cykliczny (i powtarzający się aż do wyłączenia funkcji)

emisję ozonu, co jest sygnalizowane zapaleniem się zielonej diody

umieszczonej wewnątrz komory lodówki, na przemian z cyklem stand-

by (bez emisji ozonu), sygnalizowanym zapaleniem się niebieskiej diody40

PL Najlepszy sposób wykorzystania lodówki

• Do wyregulowania temperatury zastosować pokrętło do

REGULACJI TEMPERATURY (patrz Opis).

• Wkładać artykuły spożywcze jedynie zimne lub letnie, ale nie

ciepłe (patrz Uwagi i zalecenia).

• Pamiętać należy, że ugotowane artykuły spożywcze nie mogą

być przechowywane dłużej od surowych.

• Nie przechowywać płynów w otwartych pojemnikach:

zwiększałyby wilgotność z konsekwencją formowania się

PÓŁKI: pełne lub kratki.

Można je wyciągnąć, a prowadnice służą do wyregulowania

wysokości ich umieszczenia (patrz rysunek) tak, aby umożliwić

ustawienie na nich pojemników lub produktów żywnościowych

nawet o znacznych wymiarach. Aby wyregulować wysokość nie

ma konieczności całkowitego wyjęcia półki.

To nowy pojemnik stworzony w celu długiego przechowywania

różnych produktów spożywczych (na przykład sera i wędlin).

Jeśli nie jest używany, można go w łatwy sposób wyjąć z komory

lodówki. W lodówkach wyposażonych w pojemnik na butelki

można umieścić w nim Fresh Box, aby w łatwy sposób uzyskać

dodatkową przestrzeń,.

Miejsce przeznaczone do przechowywania świeżej żywności, takiej

jak mięso i ryby. Dzięki niskiej temperaturze wewnątrz komory,

Food Care Zone umożliwia wydłużenie czasu przechowania

żywności do jednego tygodnia.

Wskaźnik TEMPERATURA

*: w celu określenia najzimniejszej

1. Sprawdzić, czy na wskaźniku jest oznaczenie OK (patrz

2. Jeśli na wskaźniku znajduje się napis OK to oznacza, że

temperatura jest zbyt wysoka: przestawić pokrętło DZIAŁANIE LODÓWKI na wyższą pozycję (zimniej) i odczekać około 10

godzin na ustabilizowanie się temperatury.

3. Sprawdzić ponownie wskaźnik: Gdy jest to konieczne jeszcze

raz przeprowadzić regulację. Jeśli włożone zostały jednocześnie

duże ilości artykułów spożywczych, lub jeśli często otwiera się

drzwi lodówki, to normalnym jest fakt, że wskaźnik nie pokaże

OK. Odczekać co najmniej 10 godzin przed przystąpieniem do

regulacji za pomocą pokrętła DZIAŁANIE LODÓWKI na wyższą

Podwójne oświetlenie LED, dające silne, rozproszone światło,

umożliwia doskonałą widoczność całej zawartości lodówki i brak

Jeśli pojawi się konieczność wymiany diod, należy zwrócić się do

Serwisu Technicznego

Najlepszy sposób użytkowania zamrażarki

• Nie zamrażać ponownie artykułów spożywczych, które są

całkowicie lub w części rozmrożone; takie artykuły należy

ugotować lub zjeść (w przeciągu do 24 godzin).

• świeże artykuły, które mają być zamrożone, nie mogą

stykać się z już zamrożonymi artykułami; należy je ułożyć

na górnym poziomie przy ściankach (bocznych lub tylnich),

gdzie temperatura jest niższa od -18°C i zapewnia szybkie

• Nie wkładać do zamrażarki szklanych butelek z płynami

zamkniętych hermetycznie lub korkiem ponieważ mogą

• Maksymalna ilość artykułów spożywczych jakie mogą

być zamrożone w danym dniu wskazana jest na tabliczce

znamionowej, znajdującej się we wnęce lodówki u dołu po lewej

stronie (przykład: kg/24godz 4).

! Podczas fazy zamrażania nie otwierać drzwi.

! W przypadku przerwy w dopływie prądu lub w przypadku usterki,

nie otwierać drzwi zamrażarki: w ten sposób w ciągu do 9-14 godzin

artykuły zamrożone i mrożonki nie ulegną zniszczeniu.

! W celu uzyskania większej przestrzeni w komorze zamrażarki

można wyjąć szuady z ich komór (za wyjątkiem najniższej

oraz ewentualnie szuady COOL CARE ZONE o temperaturze

zmienne), układając żywność bezpośrednio na płytach parownika.

Przycisk „Super Freeze” włącza chłodzenie intensywne, które

pozwala na szybkie osiągnięcie żądanej temperatury. Gdy

świeże potrawy zostaną zamrożone, należy przestawić ponownie

wyłącznik w położenie OFF. UWAGA: aby zaoszczędzić energię,

należy wyłączyć wyłącznik po 24 godzinach.

* Zmienna ilość i pozycja, znajduje się tylko w niektórych

Konserwacja i opieka serwisu

Odłączenie prądu elektrycznego

Podczas czyszczenia i konserwacji należy odłączyć urządzenie od

sieci elektrycznej poprzez wyciągnięcie wtyczki z gniazda:

Nie wystarczy ustawić pokrętło do regulacji temperatury na pozycji

(urządzenie wyłączone), aby wyeliminować każdy kontakt

z energią elektryczną.

• Części zewnętrzne, części wewnętrzne i gumowe uszczelki

myć gąbki zmoczoną letnią wodą i sodą oczyszczaną lub

neutralnym mydłem. Nie używać rozpuszczalników, środków

żrących, wybielaczy lub amoniaku.

• Części, które można wyjąć, mogą być myte w ciepłej wodzie

z mydłem lub płynem do mycia talerzy. Ostrożnie wypłukać i

• Tył urządzenia pokrywa się kurzem, który może być usunięty

delikatnie odkurzaczem ustawionym na średnią moc, stosując

do tego celu długi przewód giętki z końcówką w formie dziobu

i po odłączeniu lodówko- zamrażarki od prądu.

Unikanie pleśni i nieprzyjemnych

• Urządzenie zostało zbudowane z higienicznych surowców,

które nie wytwarzają zapachów. Aby utrzymać tą właściwość,

potrawy muszą być zawsze zabezpieczone i dobrze zamknięte.

W ten sposób unika się także tworzenia plam.

• W przypadku, gdy urządzenie zostanie wyłączone na dłuższy

czas należy go umyć, a drzwi pozostawić otwarte.

Usuwanie oblodzenia w lodówko-zamrażarce

! Dostosować się do poniższych instrukcji.

Nie przyśpieszać procesu za pomocą urządzeń lub narzędzi innych

niż skrobak jaki jest na wyposażeniu, ponieważ zachodzi obawa

uszkodzenia obwodu mrożącego.

Usuwanie oblodzenia z lodówki

Lodówka jest wyposażona w funkcję automatycznego usuwania

oblodzenia: woda odprowadzana jest za lodówkę za pomocą

odpowiedniego otworu (patrz rysunek), gdzie ciepło wytworzone

przez sprężarkę powoduje jej odparowanie. Jedyną czynnością

jaką należy wykonać co jakiś czas, to wyczyszczenie otworu

odpływowego tak, aby woda mogła swobodnie wyciekać.

Usuwanie oblodzenia z zamrażarki

Jeśli warstwa oblodzenia jest grubsza od 5 mm należy usunąć

oblodzenie z zamrażarki ręcznie:

1. Ustawić pokrętło REGULACJI TEMPERATURY na pozycję

2. Owinąć mrożonki i zamrożoną żywność w papier i odłożyć w

3. Pozostawić otwarte drzwi aż do momentu, kiedy oblodzenie

rozpuści się całkowicie; można ułatwić sobie pracę poprzez

umieszczenie w zamrażarce pojemników z letnią wodą.

4. Przed włączeniem lodówko-zamrażki wyczyścić i wysuszyć

dokładnie komorę zamrażarki.

Aby wymienić żarówkę lodówki, należy najpierw wyciągnąć

wtyczkę z gniazdka prądu. Postępować zgodnie z instrukcjami

podanymi poniżej. Odmontować zabezpieczenie, aby dojść do

żarówki i tak jak wskazano na rysunku. Wymienić na żarówkę o

mocy takiej, jaka jest wskazana na zabezpieczeniu.

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie

z międzynarodowymi przepisami bezpieczeństwa. Mając na

względzie Wasze bezpieczeństwo podajemy Wam poniższe

zalecenia, które należy uważnie przeczytać.

Niniejsze urządzenie zostało wyprodukowane zgodnie z

następującymi przepisami EWG:

-73/23/CEE z dn. 19/02/73 (o Niskim Napięciu) wraz z kolejnymi

- 89/336/CEE z 03/05/89 (o Zgodności Elektromagnetycznej) wraz

z kolejnymi zmianami;

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest do zastosowań

domowych oraz nieprofesjonalnych.

• Urządzenie jest przeznaczone do przechowywania i zamrażania

żywności, może być obsługiwane jedynie przez osoby dorosłe

oraz według instrukcji podanych w niniejszej książeczce.

• Nie należy instalować urządzenia poza domem, nawet jeśli miejsce

to jest chronione daszkiem, gdyż wystawienie urządzenia na

działanie deszczu i burz jest bardzo niebezpieczne.

• Nie dotykać urządzenia, stojąc przy nim boso lub mając ręce

czy stopy mokre lub wilgotne.

• Nie dotykać wewnętrznych części chłodzących: istnieje

możliwość poparzenia lub zranienia.

• Nie wyjmować wtyczki z gniazdka, ciągnąc za kabel, lecz

trzymając za wtyczkę.

• Przed przystąpieniem do operacji czyszczenia lub konserwacji

wyjąć wtyczkę z gniazdka. Nie wystarczy ustawić pokrętło do

REGULACJI TEMPERATURY na pozycję

wyłączone), aby wyeliminować każdy kontakt z energią

• W razie usterek nie należy w żadnym wypadku próbować dostać

się do wewnętrznych części urządzenia, próbując samemu je

* Zmienna ilość i pozycja, znajduje się tylko w niektórych

• Nie używać w sektorach lodówki/zamrażarki przeznaczonych

do przechowywania zamrożonej żywności, ostrych i spiczastych

narzędzi oraz urządzeń elektrycznych, które nie są dozwolone

• Nie wkładać do jamy ustnej kubków lodowych dopiero co

wyjętych z zamrażarki.

• Urządzenie to nie jest przystosowane do obsługi przez osoby

(w tym dzieci) o ograniczonych możliwościach zycznych,

zmysłowych bądź umysłowych lub przez osoby nie posiadające

odpowiedniego doświadczenia i wiedzy, chyba, że znajdują się

one pod kontrolą osób odpowiedzialnych za ich bezpieczeństwo

i zostały przez te osoby przeszkolone w kwestiach dotyczących

obsługi urządzenia. Dzieci powinny znajdować się pod

kontrolą, aby można było mieć pewność, że nie bawią się one

• Części opakowania nie nadają się do zabawy dla dzieci!

• Pozbycie się materiałów opakowania: stosować się do lokalnych

przepisów; w ten sposób opakowanie będzie mogło zostać

ponownie wykorzystane.

• Europejska Dyrektywa 2002/96/EC dotycząca Zużytych

Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada

zakaz pozbywania się starych urządzeń domowego użytku

jako nieposortowanych śmieci komunalnych. Zużyte

urządzenia muszą być osobno zbierane i sortowane w celu

zoptymalizowania odzyskania oraz ponownego przetworzenia

pewnych komponentów i materiałów. Pozwala to ograniczyć

zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie

zdrowie. Przekreślony symbol „kosza” umieszczony na

produkcie przypomina klientowi o obowiązku specjalnego

Konsumenci powinni kontaktować się z władzami lokalnymi

lub sprzedawcą w celu uzyskania informacji dotyczących

postępowania z ich zużytymi urządzeniami gospodarstwa

Oszczędność i ochrona środowiska

• Zainstalować urządzenie w pomieszczeniu chłodnym i

przewiewnym, zabezpieczyć przed bezpośrednim wpływem

promieni słonecznych daleko od źródeł ciepła.

• Podczas wkładania lub wyjmowania produktów drzwi otwierać

na jak najkrótszy okres czasu. Każde otwarcie drzwi powoduje

znaczną stratę energii.

• Nie wkładać do lodówko-zamrażarki zbyt dużo żywności: dla

dobrej konserwacji zimne powietrze musi krążyć bez przeszkód.

Jeśli cyrkulacja zostanie utrudniona lub uniemożliwiona, to

sprężarka będzie pracować w ciągłym rytmie.

• Nie wkładać ciepłej żywności: podniosłaby się temperatura

wewnętrzna, zmuszając sprężarkę do wysilonej pracy i z dużą

stratą energii elektrycznej.

• Usunąć oblodzenie z lodówki (patrz Konserwacja); duża

warstwa lodu utrudnia dojście zimna do artykułów spożywczych

i zwiększa zużycie energii.

Anomalie i środki zaradcze

W przypadku, gdy lodówko-zamrażarka nie będzie funkcjonowała.

Przed wezwaniem Serwisu Technicznego (I>patrz Serwis)

sprawdzić, czy nie można rozwiązać problemu samemu i według

poniższych wskazówek.

Lampka wewnątrz urządzenia nie zapala się.

• Wtyczka nie jest wsadzona do gniazdka z prądem, albo jest

włożona niewystarczająco, tak, że niema styku, albo w sieci

domowej nie ma prądu.

Lodówka i zamrażarka słabo chłodzą.

• Drzwi nie zamykają się prawidłowo lub uszczelki są zniszczone.

• Drzwi za często są otwierane.

• Pokrętło do REGULACJI TEMPERATURY nie jest ustawione

na prawidłowej pozycji;

• Lodówka lub zamrażarka są przepełnione.

• Temperatura srodowiskowa obróbki produktu jest nizsza od

Potrawy w lodówce zamrażają się.

• Pokrętło do REGULACJI TEMPERATURY nie jest ustawione

na prawidłowej pozycji;

• Żywność styka się z tylną ścianką.

Wntylator AIR nie obraca się:

• Drzwi lodówki są otwarte

• System AIR włącza się automatycznie tylko, kiedy wymagane

jest przywrócenie optymalnych warunków wewnątrz lodówki.

Silnik pracuje bez przerwy.

• Drzwi nie są prawidłowo zamknięte lub są ciągle otwierane.

• Zbyt wysoka temperatura pomieszczenia.

• Grubość szronu przekracza 2-3 mm.(patrz Konserwacja).

Urządzenie pracuje bardzo głośno.

• Urządzenie nie zostało zainstalowane w poziomie (brak

wypoziomowania) (patrz Instalowanie).

• Urządzenie zostało zainstalowane pomiędzy meblami lub

przedmiotami, które drgają i wytwarzają hałas.

• Gaz chłodzący, znajdujący się wewnątrz powoduje lekki hałas

również, kiedy sprężarka nie pracuje: to nie usterka lecz stan

Temperatura niektórych części zewnętrzynch lodówki jest

• Wysoka temperatura zapobiega tworzenia się skroplin w w

szczególnych strefach produktu.

Na tylnej ściance komory komory lodówki tworzy się szron

• Jest to normalne funkcjonowanie systemu.

Na dnie lodówki zbiera się woda.

• Otwór do ujścia wody jest zatkany (patrz Konserwacja).RO

1. Ustawić pokrętło REGULACJI TEMPERATURY na pozycję
