DJ21USB-BT - Mikser IBIZA - Bezpłatna instrukcja obsługi

Typ produktu	Mikser
Marka	IBIZA
Model	DJ21USB-BT
Bluetooth	Tak, wbudowany
Liczba kanałów	3 stereo
Wejścia phono	2 (z przełączaniem Phono/Line)
Wejścia liniowe	3 (w tym 1 stereo liniowe)
Wejście USB	Tak, dla pendrive'a MP3
Wejścia mikrofonowe	2 (Jack 6,35 mm)
Wyjście słuchawkowe	Tak (Jack 6,35 mm)
Funkcja Talkover	Tak, tłumienie -12 dB
Wyjście główne	2 x niesymetryczne (typ AMP)
Wyświetlacz	Wskaźnik LED (lewy/prawy)
Zasilanie	Zasilacz sieciowy 12 V ~ 300 mA, 230 V ~ 50 Hz
Pobór mocy	3,6 W
Pasmo przenoszenia	20 Hz - 20 kHz ± 2 dB
Czułość mikrofonowa	1,5 mV (10 kΩ)
Czułość phono	3 mV (47 kΩ)
Czułość liniowa	150 mV (22 kΩ)
Poziom wyjścia nominalnego	775 mV (maks. 1,5 V)
Odtwarzanie MP3	Tak, przez USB lub Bluetooth
Temperatura pracy	5 °C do 35 °C
Zastosowanie	Tylko do użytku wewnętrznego
Konserwacja	Czyścić miękką, wilgotną ściereczką, odłączyć przed czyszczeniem
Bezpieczeństwo	Nie wystawiać na wilgoć, nie otwierać

Często zadawane pytania - DJ21USB-BT IBIZA

Jak podłączyć urządzenie przez Bluetooth?

Upewnij się, że wejście Bluetooth jest wybrane za pomocą przełącznika MP3/BT-LINE. Włącz Bluetooth w smartfonie i wyszukaj urządzenia. Wybierz DJ21USB-BT. Nie jest wymagany kod.

Czy mogę podłączyć dwa mikrofony jednocześnie?

Tak, mikser posiada dwa wejścia mikrofonowe (MIC L i MIC R) na Jack 6,35 mm. Możesz podłączyć dwa mikrofony i dostosować ich głośność za pomocą kontroli Micro.

Jak odtwarzać pliki MP3 z pendrive'a?

Włóż pendrive z plikami MP3 do portu USB. Upewnij się, że przełącznik MP3/BT-LINE jest ustawiony na MP3/BT. Użyj przycisków <<, Play/Pause, >> do nawigacji i VOL+/- do głośności.

Do czego służy funkcja Talkover?

Funkcja Talkover zmniejsza głośność muzyki o -12 dB po naciśnięciu przycisku, umożliwiając wyraźne słyszenie mikrofonu. Idealna do ogłoszeń.

Jak podsłuchać kanał w słuchawkach?

Podłącz słuchawki do gniazda HEADPHONE. Użyj selektora CUE (1), aby wybrać kanał do podsłuchu (kanał 1-3 lub MIC). Ustaw głośność słuchawek za pomocą pokrętła PHONE (11).

Jakich kabli użyć do wejść phono/line?

Wejścia phono używają kabli RCA (cinch). Wejścia liniowe mogą używać kabli RCA lub Jack 6,35 mm w zależności od gniazda. Do mikrofonów używaj kabli Jack 6,35 mm.

Co zrobić, jeśli mikser się nie włącza?

Sprawdź, czy zasilacz jest prawidłowo podłączony, a napięcie ustawione na 230V. Upewnij się, że włącznik POWER jest wciśnięty. Jeśli dioda LED się nie świeci, skontaktuj się z serwisem.

Jak czyścić urządzenie?

Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, wilgotnej ściereczki (nie mokrej). Nie dopuszczaj do przedostania się płynu do środka. Nie używaj ściernych środków ani rozpuszczalników.

Czy mogę używać tego miksera na zewnątrz?

Nie, urządzenie jest przeznaczone do użytku tylko wewnątrz. Unikaj narażenia na deszcz, wilgoć i ekstremalne temperatury (5°C do 35°C).

Jaka jest różnica między wejściami Phono a Line?

Wejścia phono są przeznaczone dla gramofonów z korekcją RIAA. Wejścia liniowe są dla źródeł o poziomie liniowym (odtwarzacze CD, smartfony itp.). Użyj przełącznika Phono/Line, aby dostosować każde wejście.

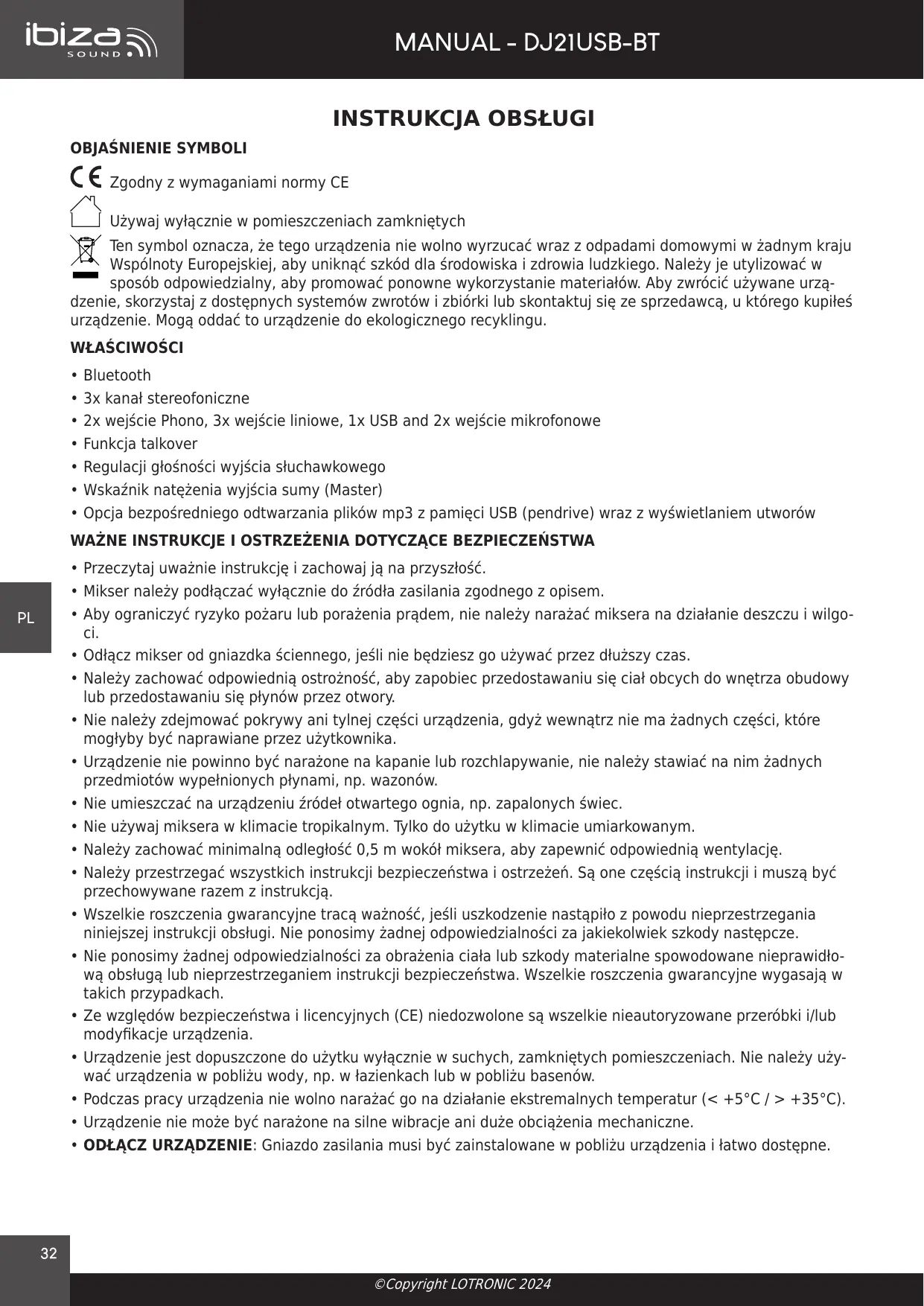

INSTRUKCJA OBSŁUGI DJ21USB-BT IBIZA

Zgodny z wymaganiami normy CE

Uzywaj wyłacznie w pomieszczeniach zamkiptych

Ten symbol oznacza, ze体系建设 nie wolno wyrzuać wraz z opadami domowymi w zañdynam kraju Wspólnoty Europejskiej, aby uniknám szkód dlaŚrodkowska i zdrowia ludzkiego. Naleź je utylizowej spośob odpowiedzialny, aby promowing ponowy wykorzystanie materiały. Aby zworcie uzywane urza

dzenie, skorzystaj z dostepnych systemów zwrotów i zbiórki lub skontaktuj sie ze sprzedawca, u którego kupleś urzadzenia. Moga oddac to urzadzenia do ekologicznégo recyklingeru.

WŁAŚCIWÓSKI

• Bluetooth
• 3xkanalst stereofoniczne
• 2x wejscie Phono, 3x wejscie liniowe, 1x USB and 2x wejscie mikrofonowe
• Funkcja talkover
• Regulazioni glosnosci wyjscia stuchawkowej
• Wskański natażenia wyjscia sumy (Master)
• Opcja bezposgcdiego odtwarzania plików mp3 z pamięci USB (pendrive) wraz z wyświetlaniem utworów

WAZNE INSTRUKCJE I OSTRZEŽENIA DOTYCZACE BEZPIECZENSTWA

• Przeczytaj uwaznie instrukcje i zachowaj ja na przysztość.
• Mikser nalezy podłaczać wyłącznie do zródrę zasilania zgodnégo z opisem.
• Aby ograniczyc ryzyko pożaru lub porañenia prądem, nie naleźny narażć miksera na dziatanie deszczu i wilgo-ci.
• Odłucz mikser od gniażdka sciennego, sąsi nie bezędzier go uzywać przyez dluszcy czas.
• Naleź y zachować odpowiednia ostrożnosć, aby zapobiec przygodostawaniu sącia obczych do wegrzta obudowy lub przygodostawaniu są płynów przyze otwory.
• Nie naleź zdejmowników ani tylnej czȩci urzadzenia, gdyż wewnatrix nie maźadnych czȩci, króre mogłyby być naprawiane przy uzytkownika.
• Urzadzenie nie powinno byc narażone na kapanie lub Rozchlapywanie, nieNSEZY stawiać na nimźadnych przyzmiotów wypelnionych plynami, np. wazonów.
• Nie umieszczac na urzadzeniu zródeł otwartego ognia, np. zapalonych świec.
• Nie uzywaj miksera w klimacie tropikalnym. Tylko do uzytku w klimacie umiarkowanym.
• Nalezy zachowaćminimalnagodlegósc0,5m wokótmiksera,aby zapewnic odpowiednia wentylacje.
• Naleź przy restrzegracf wszystkich instrukcji bezpieczność wia ostrzeżen. Sā one czȩcić instrukcji i musza być przechowywane razem z instrukcja.
• Wszelkie roszczenia gwarancyjne tracă waznosć, și ulskodzenie nastapilo z powodu nieprzestrzegania niniejszej instrukcji obstugi. Nie ponosimiźadnej odpowiedzialnosci za jakiekolwiek szkody nastepcze.
• Nie ponosimiźadnej odpowiedzialnosci za obrażeniaciała lub szkody materialne spowodowej nieprawidłowowa obsługa lubNieprzestrzeganiem instrukcji bezpieczność. Wszelkie roszczenia gwarancyjne wygasaja w takich przypadkach.
• Ze wźglȩdów bezpieczędwa i licencyjnych (CE) niedozwoleone są wszelkieNieautoryzowane przeróbkii i/lub modyfikacja urzadzenia.
• Urzadzenie jest dopuszczone do uzytku wyłacznie w suchych, zamknietych pomieszczeniach. Nie naleź uzywać urzadzenia w=Poblizu wody, np. w Łazienkach lub w=Poblizu basenów.
• Podczas przycny urzadzenia nie wolno narzać go na dziaranie ekstremalnych temperatur (< +5°C / > +35°C).
• Urzadzenia nie sąbyć narażone na silne wibracje ani dlź obciȩzenia mechanicznę.
• ODŁACZ URZADZENIE: Gniazdo zasilania musi byc zainstalowane w糧lizu urzadzenia i latwo dostepne.

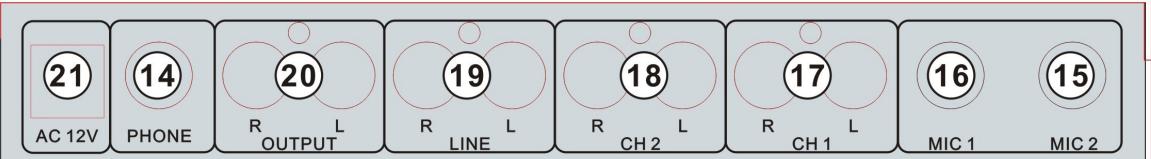

PODLACZENIE

• Przed podłaczeniem urzadzenia upewnij sie, ze dołączony zasilacz (AC) jest przystosowy do lokalny napiecia siediociego.
• Mikser wyposzaźony jest w gniażda wyjsciowe typu JACK AMP (20). Gniażda są niesymetryczne i są za do podstawzenia miksera do wzmacniacza mocy.
• Wejścia mikrofonowe MIC L (15) and MIC R (16) wymagaj podłaczenia za pomocź wtyku JACK 1/4"
• Na tylnym panelu znajduja sie dwa wejscia stereofoniczne PHONO/LINE (17) & (18) oraz jakno wejscie linio-we LINE INPUT (19). Wejscia PHONO/LINE (4) pozwalaja na podlączenia (17) gramofonu, odtwarzacza DJ/CD (sygnat liniowy). Gniazda MP3/BT LINE (8) pozwalaja na podlączenia zewnetrznego odtwarzacza MP3/USB lub urzadzenia o sygnale liniowym (19). Słuchawki podlączyćNSE przy泄漏 gniaźdo (14) typu jack znajduźce są na tylnym panelu.

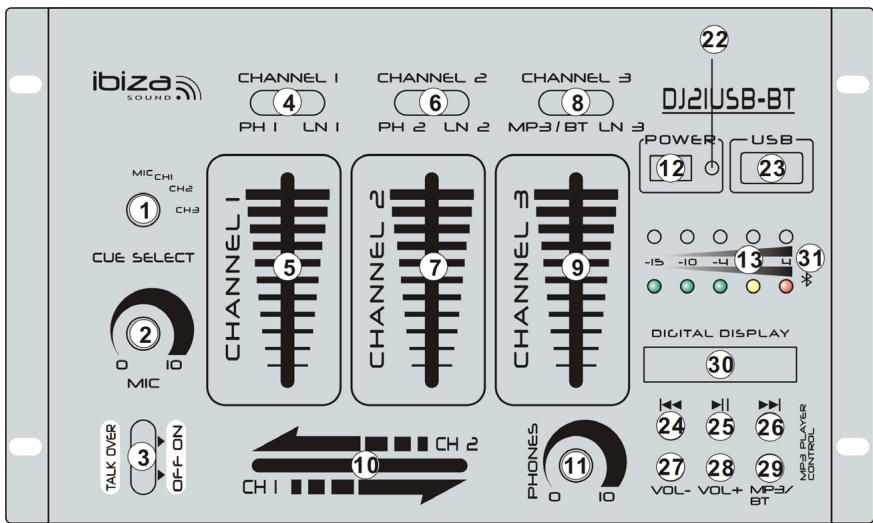

OBSLUGA

1. URUCHOMIENIE: Po podłaczeniu wzystkich urzadzeń do miksera, wcijsnij przycisk POWER (12). Urzadzenia uruchomi są a dioda LED (22) zapali są na czerwono.
2. KANAł 1: PRZEŁACZNIK (4) pozwala na wybor wejscia PHONO 1/LINE 1 (17) wejscia jack do wejscia o zmiennent czułosci phono lub line. Suwak kanalu 1 (5) zapewnia kontrôle gólnosci kanalu 1.
3. KANAL 2: PRZEJACZNIK (6) pozwala na wybor wejscia PHONO 1/LINE 1 (18) wejscia jack do wejscia o zmiennej czuftyci phono lub line. Suwak kanalu 2 (7) zapewnia kontrrole glosnosci kanalu 2.
4. KANAL 3 PRZEŁACZNIK (8) pozwala na wybor wejscia PHONO 1/LINE 1 (19) wejscia jack do wejscia o zmiennej czułosci phono lub line. Suwak kanalu 1 (9) zapewnia kontrôle glosnosci kanalu 1.
5. CROSSFADER: Suwak poziomy CROSSFADER (10) pozwala na plynne miksowanie sygnatu z kanałow CH1/CH2.
6. TALKOVER (3): Sekcja ta pozwala na wyciszenia muzyki w trakcie ciąglego odtwarzania, wysuwajc jederoczesnie sygnał z mikrofonu na pierwszy plan. Po naciśćciu przyczisku wączona dostanie funkacja talkover, która jederoczesnie sciszysy sygnały z wzystkich wejsć z wyjatkiem wejscia mikrofonowej (Mic input) o 12 dB. Potencjometr Micro (2) pozwala na kontrole gośnosci wejsć MIC1/MIC2.
7. Podźaczajć słuchawski do dedykaniego gniażda mammy sąwość wyboru podstuchu z kanąław 1-3 lub MIC). W tym celu odpowiednio ustawić naleź przy pręzȩcznik Cue switch (1). Potencjometr PHONE (11), uzmȩwia regulacja goływość słuchawek.
8. Wyświetlacz: Wyświetlacz (13) wskazuje poziom zarówno wyjscia Master left jak i master right.
9. Wejscie USB (23) umoziwia podlączenie zewnétrznej pamięci typu pendrive/odtwarzacza mp3.
10. |<< (24): U 体系建设的路径，包括：在功能层中，从功能层到功能层之间的路径。
11. Play/Pauza (25): Za kaźdym razem po naciśćciukiego przyciscu, utwor zostanie zatrzejmany (Pauza) lub wznowiony po kolejnym naciśćciu.

12. | (26): Użyj—togo przycisku do przyȩćzenia kolejnégo utworu.

13. VOL-(27): Użyjtego przycisku do zmiejejszenia gośnosci.

14. VOL+ (28): Uzyj unto przycisku do zwiększenia gośnosci.

15. MP3/BT (29): Wybierz pomiedzy MP3 i Bluetooth, gdy MP3 / BT zostaf wybrany na kanale 3.
16. Wyswietlacz LED (30): Wyswietla informacja o odtrwarzanych utworach MP3
17. Wskaźnik Bluetooth (31): Wyświetla status Bluetooth. Po wączeniu zasilania dioda Bluetooth zapala są i gaźnie w Wolnym tempie, co oznacza, ze urzadzenia jest gotowe do połączenia z innym produktem. W przypadku gdy przyez okres 1 minuty zadne urzadzenia nie zostanie wykryte dioda gaźnie i przechodzi w tryb spoczynku. Kiedy połączenia Bluetooth jest przyęszone z odtrwarzaczem, dioda zapala są powoli, migoczć raz po 2-3 sekundach. W tym momencie uzyć możesz odtrwarzacza bluetooth i odśluchość muzykiego sterowania odpopiewnim kanaiem miksera.

PROCEDURE LACZENIA URZADZEN BLUETOOTH

DJ21USB-BT jest tylko wykrywalne, gdy wejscie wybrane jest Bluetooth. Po wybraniu trybu wpwadzania Bluetooth na DJ21USB-BT,ość fungcję Bluetooth w telefonie komórkowym i przyszukiwac DJ21USB-BT. Jego nazwa urzadzenia Bluetooth jest "DJ21USB-BT". Powiacja i połączyć po poszukiwaniach. Nie ma kodu parowania.

SPECYFIKACJA TECHNICZNA

Czulość wejsć MIC L&MIC R 1.5 mV (10 K ohms)
czułość wejscia PHONO. 3mV (47 K ohms)
czułość wejscia LINE/CD 150 mV (22 K ohms)
Wyjscia sumy (master outputs) nominal 775 mV MAX 1.5 V
Pasmo przenoszenia 20Hz-20KHz ±2dB
tumienie Talkover. -12dB
BT frequency band. 2402-2480MHz
Max. RF emission 6.58dBm
Wyjśćcie stuchawkowe 300mV/8-16 ohms

ZASILACZ SIECIOWY

Napięcie wejsciowe 230 V ~ 50 Hz
Napięcie wyjsciowe 12V ~ 300mA
Moc wyjosciowa 3,6 W.
Sprawnosc czynna 79,6%
Wydajnosć przy niskim naładowaniu
Zužycie bez obciązenia 0,035 W.
