INSTRUKCJA OBSŁUGI DW60M6070IB SAMSUNG

www.samsung.com/nl/support BELGIUM 02-201-24-18 www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) POLAND 801-172-678* lub +48 22 607-93-33* Specjalistyczna infolinia do obsługi zapytań dotyczących telefonów komórkowych: 801-672-678*

(opłata według taryfy operatora) http://www.samsung.com/pl/support/ DD81-02437P-00 DW5500M_DD81-02437P-00_NL.indd 48 2019-06-25 11:01:00 DW60M6070** Zmywarka do naczyń Instrukcja obsługi wyobraź sobie możliwości Dziękujemy za zakup produktu ﬁrmy Samsung. DW5500M_DD81-02437P-00_PL.indd 1 2019-06-25 11:01:26 Instrukcje bezpieczeństwa Gratulujemy zakupu nowej zmywarki do naczyń ﬁrmy Samsung. Niniejsza instrukcja zawiera ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń. CO TRZEBA WIEDZIEĆ O ZASADACH BEZPIECZEŃSTWA Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i efektywnego korzystania z licznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi. Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń. Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com. WAŻNE SYMBOLE I ZASADY DOTYCZĄCE BEZPIECZEŃSTWA Ważne symbole dotyczące bezpieczeństwa OSTRZEŻENIE Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała i/lub zniszczenie mienia. PRZESTROGA Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie mienia. PRZESTROGA Przestrzeganie tych podstawowych zasad bezpieczeństwa podczas korzystania ze zmywarki do naczyń pozwala ograniczyć ryzyko pożaru, eksplozji, porażenia prądem lub obrażeń ciała: NIE próbować. NIE rozmontowywać. NIE dotykać. Należy ściśle przestrzegać instrukcji. Wyjmij wtyczkę zasilania z gniazdka elektrycznego. Upewnij się, że urządzenie jest uziemione, aby nie doszło do porażenia prądem. Zadzwoń do centrum serwisowego, aby uzyskać pomoc. Uwaga Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy ich ściśle przestrzegać. Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi. OSTRZEŻENIE W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń ciała podczas korzystania z tego urządzenia należy przestrzegać podstawowych zasad bezpieczeństwa: 2_ Instrukcje bezpieczeństwa DW5500M_DD81-02437P-00_PL.indd 2 2019-06-25 11:01:32

1. Urządzenie nie jest przeznaczone do użytku przez osoby (w

tym dzieci) o ograniczonej sprawności ﬁzycznej, zmysłowej lub umysłowej, a także osoby nieposiadające odpowiedniej wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia instrukcji dotyczących obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby o

ograniczonej sprawności ﬁzycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

4. Ze względów bezpieczeństwa uszkodzony przewód zasilający

musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwaliﬁkowaną osobę.

5. Do urządzenia dołączono nowe przyłącza, których należy użyć

do podłączenia go. Nie należy używać starych przyłączy.

6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie

mogą one być zasłonięte przez dywan.

7. Do użytku w Europie: Urządzenie należy przechowywać w

miejscu niedostępnym dla dzieci do 3-go roku życia, o ile nie są one pod stałym nadzorem. Instrukcje bezpieczeństwa _3 DW5500M_DD81-02437P-00_PL.indd 3 2019-06-25 11:01:33 Instrukcje bezpieczeństwa

8. PRZESTROGA: Aby uniknąć zagrożenia związanego z

nieumyślnym zresetowaniem bezpiecznika termicznego, nie należy podłączać urządzenia za pośrednictwem zewnętrznego wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.

9. Urządzenie jest przeznaczone do użytku w gospodarstwach

domowych i podobnych miejscach, takich jak: – kuchnie dla pracowników w sklepach, biurach i innych miejscach pracy; – gospodarstwa rolne; – hotele, motele i inne środowiska mieszkalne (do użytku przez klientów); – placówki oferujące nocleg i śniadanie.

10. Nie zostawiać otwartych drzwi, ponieważ grozi to potknięciem.

11. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy

wkładać do kosza ostrzem w dół lub kłaść je poziomo.

12. OSTRZEŻENIE: Niektóre detergenty do zmywarek mają

silny odczyn zasadowy. Ich połknięcie może być bardzo niebezpieczne. Należy chronić skórę i oczy przed kontaktem z detergentem i nie wolno pozwalać dzieciom zbliżać się do zmywarki, gdy jej drzwiczki są otwarte. Po zakończeniu cyklu zmywania sprawdzić, czy dozownik detergentu jest pusty. 4_ Instrukcje bezpieczeństwa DW5500M_DD81-02437P-00_PL.indd 4 2019-06-25 11:01:33 INSTRUKCJE DOTYCZĄCE OBSŁUGI ZMYWARKI DO NACZYŃ Ta zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:

sklepy, biura i salony, oraz przez klientów takich placówek, jak:

hostele i domy dla gości. Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców, zgodnie z instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne. Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania lub obsługi. W zmywarce nie wolno używać rozpuszczalników. Może to spowodować eksplozję. OSTRZEŻENIE OSTRZEŻENIE Nie wolno wdychać ani połykać detergentu do zmywarek. Detergenty do zmywarek zawierają składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować się z lekarzem. Należy unikać pozostawiania niepotrzebnie otwartych drzwi, gdyż można się o nie potknąć. PRZESTROGA PRZESTROGA Nie wolno siadać na otwartych drzwiach ani opierać się o nie. Może to spowodować przewrócenie i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika. Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach. Nie wolno używać płynu do mycia naczyń. Nie należy używać środków do czyszczenia o wysokiej kwasowości. PRZESTROGA Zbiornika na nabłyszczacz nie wolno napełniać detergentem w proszku lub w płynie. Może to spowodować poważne uszkodzenie zbiornika. PRZESTROGA Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe opakowanie soli do zmywarek. Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą zawierać nierozpuszczalne dodatki, które mogą utrudnić funkcjonowanie układu zmiękczania wody. PRZESTROGA W przypadku urządzenia z koszem na sztućce (w zależności od modelu) umieszczenie sztućców w koszu uchwytami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu. W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie. W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony. Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo. OSTRZEŻENIE Instrukcje bezpieczeństwa _5 DW5500M_DD81-02437P-00_PL.indd 5 2019-06-25 11:01:33 Instrukcje bezpieczeństwa

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA DZIECI

OSTRZEŻENIE OSTRZEŻENIE OSTRZEŻENIE OSTRZEŻENIE Urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy. Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności ﬁzycznej, zmysłowej lub umysłowej, a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. Starsze dzieci mogą korzystać ze zmywarki wyłącznie, jeśli otrzymały dokładne wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania. DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie. Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować się pozostałości detergentu. Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy natychmiast skontaktować się z lekarzem.

INSTRUKCJE DOTYCZĄCE MONTAŻU ZMYWARKI

OSTRZEŻENIE PRZESTROGA OSTRZEŻENIE OSTRZEŻENIE Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenie stanowi zagrożenie. Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazdka z przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Elementy i funkcje urządzenia” na stronie 11). Za zmywarką nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka może spowodować ryzyko przegrzania i pożaru. Zmywarka nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp. Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania sprężyn drzwi. PRZESTROGA Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem. 6_ Instrukcje bezpieczeństwa DW5500M_DD81-02437P-00_PL.indd 6 2019-06-25 11:01:34 Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z elektrykiem. Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem). PRZESTROGA Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy lub przedłużacza. Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem). Urządzenie można montować w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwaliﬁkowanego specjalistę. Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie. PRZESTROGA W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi. Montaż, konserwację i naprawy może wykonywać jedynie wykwaliﬁkowana i kompetentna osoba zgodnie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwaliﬁkowane może stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace. PRZESTROGA Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę, jeżeli spełnione są następujące warunki.

OSTRZEŻENIE Zmywarka do naczyń jest poprawnie zamontowana i podłączona. Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to potrzebne. Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu). Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostawać podłączone do źródła zasilania. Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem. Naprawy wykonane przez nieuprawnione osoby mogą spowodować nieprzewidywalne zagrożenie dla użytkownika, za które producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika serwisu. Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia. Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez wyłączenie gniazda i wyjęcie wtyczki). PRZESTROGA Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu. Instrukcje bezpieczeństwa _7 DW5500M_DD81-02437P-00_PL.indd 7 2019-06-25 11:01:35 Instrukcje bezpieczeństwa OSTRZEŻENIE W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki. W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko gdy: PRZESTROGA

urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta, urządzenie jest wyłączone z sieci, bezpiecznik sieciowy jest wyłączony, bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany). W urządzeniu nie wolno wprowadzać żadnych modyﬁkacji bez zgody producenta. PRZESTROGA Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem. Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność. PRZESTROGA Podczas montażu sprawdź, czy wokół urządzenia jest wystarczająco dużo miejsca do zapewnienia prawidłowej wentylacji. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni. Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania. (Więcej informacji dostępnych jest w części „Tryb układu zmiękczania wody (ustawienie poziomu twardości wody)” na stronie 15). 8_ Instrukcje bezpieczeństwa DW5500M_DD81-02437P-00_PL.indd 8 2019-06-25 11:01:35

INSTRUKCJE DOTYCZĄCE OZNACZENIA WEEE

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w ﬁrmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Więcej informacji na temat zobowiązań środowiskowych ﬁrmy Samsung i szczególnych obowiązków regulacyjnych dotyczących produktów, np. rozporządzenie REACH, znajduje się na stronie: samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html Instrukcje bezpieczeństwa _9 DW5500M_DD81-02437P-00_PL.indd 9 2019-06-25 11:01:36 Spis treści

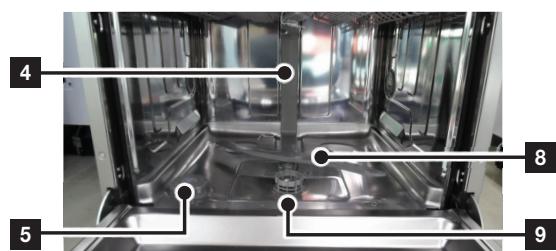

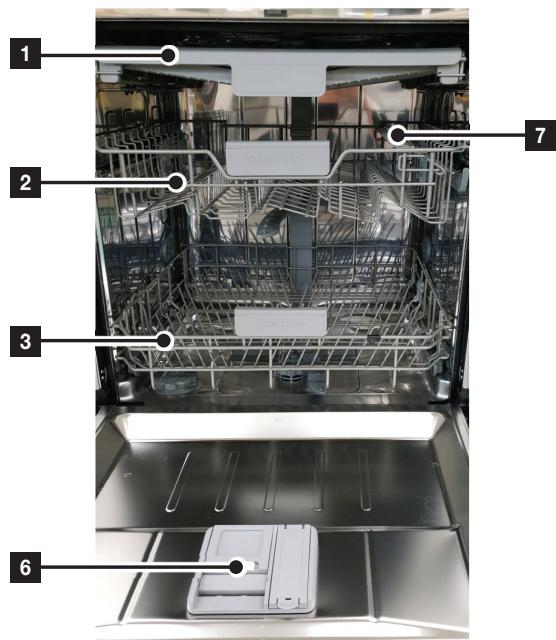

Budowa zmywarki Panel sterowania Komunikaty

Tryb układu zmiękczania wody (ustawienie poziomu twardości wody) Ładowanie soli do układu zmiękczania Stosowanie detergentu Używanie nabłyszczacza Regulacja ilości nabłyszczacza Jak korzystać z programu Multi tab

Ładowanie górnego kosza Ładowanie dolnego kosza Składanie kolców dolnego kosza Szuﬂada na sztućce Podczas wkładania naczyń do zmywarki należy pamiętać o następujących kwestiach

Włączanie urządzenia Zmiana programu Po zakończeniu cyklu zmywania Tabela cykli zmywania

Czyszczenie ﬁltrów Czyszczenie ramion natryskowych Czyszczenie drzwiczek Konserwacja zmywarki Ochrona przed mrozem Jak konserwować zmywarkę

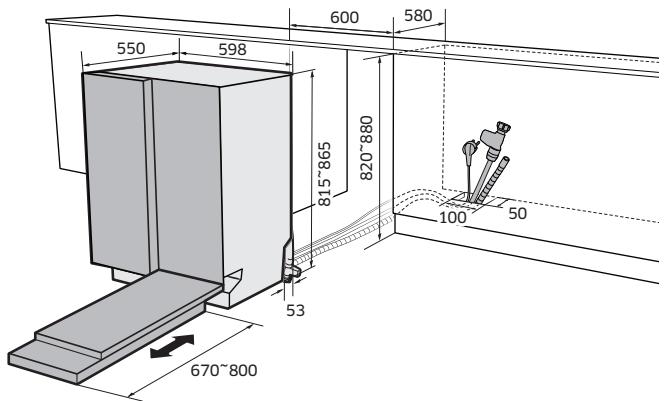

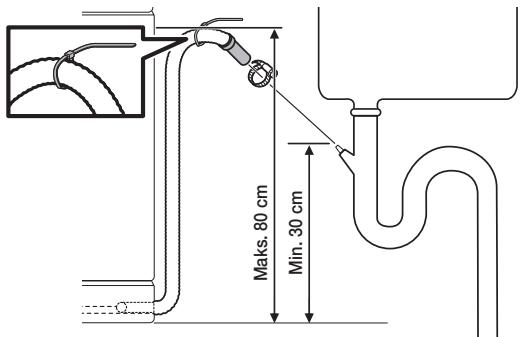

Przyłącze i spust wody Podłączanie węży odpływowych Ustawianie urządzenia Uruchamianie zmywarki INSTALACJA ZMYWARKI

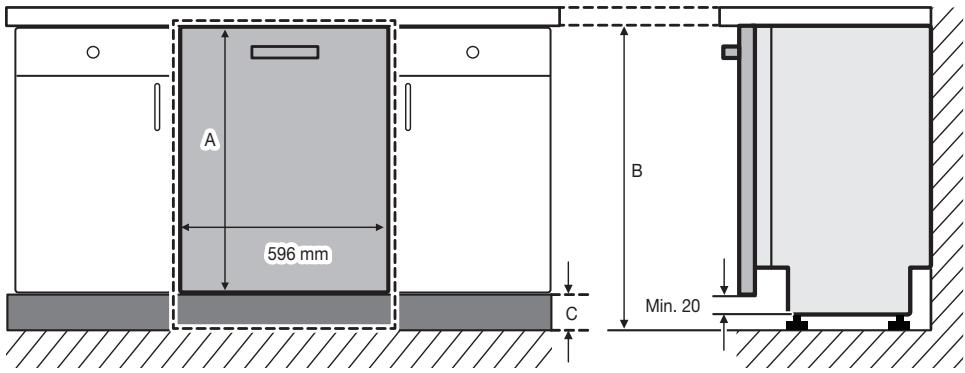

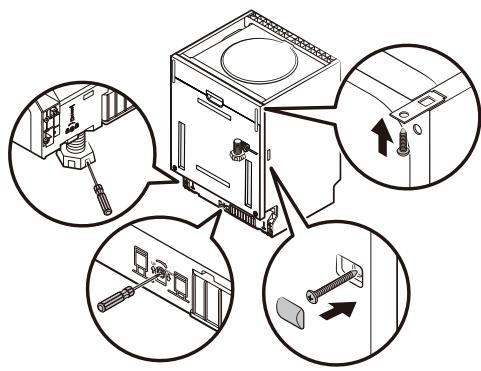

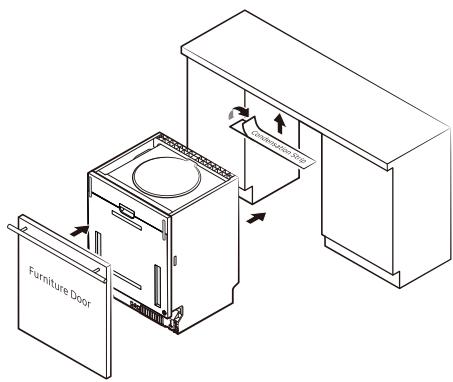

Zmywarka do całkowitej zabudowy

Zanim zadzwonisz do serwisu Kody komunikatów DODATEK

Dane techniczne Wymiary produktu

10_ Spis treści DW5500M_DD81-02437P-00_PL.indd 10 2019-06-25 11:01:36 Elementy i funkcje urządzenia BUDOWA ZMYWARKI Przód i tył (DW60M6070**)

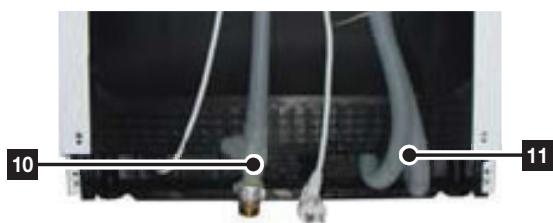

Wąż doprowadzający wodę

Wąż odpływowy Akcesoria: instrukcja obsługi, lejek do soli, kosz na sztućce. Elementy i funkcje urządzenia _11 DW5500M_DD81-02437P-00_PL.indd 11 2019-06-25 11:01:36 Elementy i funkcje urządzenia PANEL STEROWANIA DW60M6070IB

POWER (ZASILANIE) Naciśnij ten przycisk, aby uruchomić zmywarkę: wyświetlacz zaświeci się.

Cykl Naciśnięcie przycisku umożliwia wybór odpowiedniego programu. Po wybraniu opcji Górny kosz działać będzie tylko dysza górnego kosza. Dolna dysza nie będzie działać. Ta funkcja służy do zmywania mniejszej ilości naczyń lub szklanek umieszczonych w górnym koszu.

Górny kosz Po wybraniu opcji Górny kosz należy umieścić naczynia, szklanki itp. tylko w górnym koszu. Zmywarka nie umyje przedmiotów umieszczonych w dolnym koszu. Wybór opcji Górny kosz powoduje skrócenie czasu trwania cyklu i zmniejszenie zużycia prądu. Po wybraniu opcji Dolny kosz działać będzie tylko dysza dolnego kosza. Górna dysza nie będzie działać. Ta funkcja służy do zmywania mniejszej ilości naczyń lub szklanek umieszczonych w dolnym koszu.

Dolny kosz Po wybraniu opcji Dolny kosz należy umieścić przedmioty, szklanki itp. tylko w dolnym koszu. Zmywarka nie umyje przedmiotów umieszczonych w górnym koszu. Wybór opcji Dolny kosz powoduje skrócenie czasu trwania cyklu i zmniejszenie zużycia prądu. Funkcja dezynfekcji Wybierz Funkcja dezynfekcji, aby uzyskać najwyższy poziom dezynfekcji zmywarki do naczyń. Ta funkcja może być używana we wszystkich programach poza Zmywanie automatyczne, Szybkie zmywanie i Zmywanie wstępne.

Multi tab Zmywarka oferuje program Multi tab, do którego nie używa się soli i nabłyszczacza, lecz tabletki typu Multi tab. Z tej opcji można korzystać we wszystkich programach oprócz Zmywanie automatyczne, Szybkie zmywanie i Zmywanie wstępne.

Blokada sterowania Przy użyciu tej funkcji można zablokować przyciski na panelu sterowania. Dzięki temu dziecko nie uruchomi przypadkowo zmywarki. Aby zablokować lub odblokować przyciski na panelu sterowania, przytrzymaj przyciski Blokada sterowania przez trzy (3) sekundy.

12_ Elementy i funkcje urządzenia DW5500M_DD81-02437P-00_PL.indd 12 2019-06-25 11:01:38 Opóźniony start Wskaźnik

Jeśli wskaźnik „Opóźniony start” świeci się, należy wybrać opcję „Opóźniony start”. Uzupełnienie nabłyszczacza Wskaźnik Wskaźnik

Jeżeli wskaźnik „Uzupełnienie nabłyszczacza” świeci się, oznacza to, że w zmywarce do naczyń jest mało nabłyszczacza i należy go uzupełnić. Uzupełnienie soli Wskaźnik

Jeżeli wskaźnik „Uzupełnienie soli” jest włączony, oznacza to, że w zmywarce do naczyń jest mało soli i należy ją uzupełnić.

Wyświetlacz Pokazuje pozostały czas, kod błędu lub czas opóźnienia.

Opóźniony start Jeśli chcesz opóźnić rozpoczęcie zmywania, naciśnij ten przycisk. Rozpoczęcie zmywania można opóźnić o maksymalnie 24 godziny. Każde naciśnięcie przycisku oznacza opóźnienie rozpoczęcia zmywania o kolejną godzinę. START Aby rozpocząć program, naciśnij przycisk START przed zamknięciem drzwi urządzenia. *Resetowanie: aby anulować aktualnie uruchomiony program i wypompować wodę ze zmywarki, naciśnij i przytrzymaj przycisk START przez trzy (3) sekundy. Po zresetowaniu zmywarki wybierz program i opcję, a następnie naciśnij przycisk START, aby ponownie uruchomić zmywarkę.

Opcje (Multi tab, Załadunek do połowy, Opóźniony start, Funkcja dezynfekcji) można wybrać przed rozpoczęciem programu. Aby zapobiec utracie czułości płytki dotykowej, postępuj zgodnie z następującymi wskazówkami:

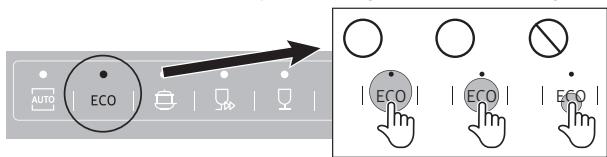

Dotykaj środkowej części każdego przycisku jednym palcem. Nie naciskaj.

Regularnie czyść powierzchnię przycisków dotykowych miękką, wilgotną szmatką.

Uważaj, aby nie dotykać więcej niż jednego przycisku dotykowego na raz, jeśli nie wymaga tego instrukcja. kAĮ kAĮ kAĮ Elementy i funkcje urządzenia _13 DW5500M_DD81-02437P-00_PL.indd 13 2019-06-25 11:01:39

Elementy i funkcje urządzenia KOMUNIKATY DW60M6070IB

Ikony programów Naciśnij przycisk Program, aby wybrać dany program. Zmywanie automatyczne Lekko lub mocno zabrudzone przedmioty użytku codziennego, automatyczne wykrywanie poziomu zabrudzenia. Ekologiczny Normalnie zabrudzone przedmioty użytku codziennego, obniżone zużycie prądu i wody. Intensywny Mocno zabrudzone przedmioty, w tym garnki i patelnie Szybkie zmywanie Lekko zabrudzone przedmioty, bardzo krótki czas trwania. Delikatny Lekko zabrudzone delikatne przedmioty. Ekspresowy Normalne przedmioty użytku codziennego, krótki czas trwania. Zmywanie wstępne Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu. Wskaźniki uzupełniania Jeżeli wskaźnik Uzupełnienie nabłyszczacza lub Uzupełnienie soli świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza lub soli. Wskaźnik Uzupełnienie soli Jeżeli wskaźnik „Uzupełnienie soli” jest włączony, oznacza to, że w zmywarce do naczyń jest mało soli i należy ją uzupełnić. Więcej informacji o uzupełnianiu zbiornika soli znajduje się w części „Ładowanie soli do układu zmiękczania” na stronie 16. Wskaźnik Uzupełnienie nabłyszczacza Jeżeli wskaźnik Uzupełnienie nabłyszczacza świeci się, oznacza to, że konieczne jest uzupełnienie nabłyszczacza. Więcej informacji o uzupełnianiu zbiornika nabłyszczacza znajduje się w części „Napełnianie zbiornika nabłyszczacza” na stronie 18. Wskaźnik Opóźniony start Jeśli wskaźnik „Opóźniony start” świeci się, oznacza to, że wybrano opcję „Opóźniony start”. Wyświetlacz Pokazuje pozostały czas, kod błędu lub czas opóźnienia. 14_ Elementy i funkcje urządzenia DW5500M_DD81-02437P-00_PL.indd 14 2019-06-25 11:01:39 Korzystanie z detergentu i układu zmiękczania wody TRYB UKŁADU ZMIĘKCZANIA WODY (USTAWIENIE POZIOMU TWARDOŚCI WODY) TWARDOŚĆ WODY º dH º fH º Clark mmol/l Pozycja pokrętła Zużycie soli (g/cykl)

1 dH (skala niemiecka) = 0,178 mmol/l 1 Clark (skala brytyjska) = 0,143 mmol/l 1 fH (skala francuska) = 0,1 mmol/l Informacje o twardości lokalnej wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.

UKŁAD ZMIĘKCZANIA WODY

Twardość wody jest w każdy miejscu inna. Jeśli woda używana w zmywarce jest twarda, na naczyniach i sztućcach może utworzyć się osad. Urządzenie jest wyposażone w specjalny układ zmiękczania wody korzystający z soli przeznaczonej specjalnie do usuwania kamienia i minerałów z wody. [Osad na sztućcach] Korzystanie z detergentu i układu zmiękczania wody _15 DW5500M_DD81-02437P-00_PL.indd 15 2019-06-25 11:01:39 02 KORZYSTANIE Z DETERGENTU I UKŁADU ZMIĘKCZANIA WODY Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Ma to na celu zoptymalizowanie poziomu zużycia soli. Aby ustawić poziom zużycia soli, należy wykonać następujące czynności:

1. Włącz urządzenie.

2. Naciśnij i przytrzymaj przez ponad 5 sekund przycisk Ekspresowy, aby uruchomić konﬁgurację układu zmiękczania

wody w ciągu 60 sekund od włączenia urządzenia;

Naciśnij przycisk Ekspresowy, aby wybrać właściwy zestaw ustawień, dostosowany do warunków lokalnych. Zestawy zmieniają się w następującej kolejności: H1 H2 H3 H4 H5 H6. Regulację należy wykonać zgodnie z poniższą tabelą.
Ustawienie fabryczne: H3 (EN 50242)

3. Odczekaj 5 sekund, aby zakończyć konﬁgurację urządzenia.

Korzystanie z detergentu i układu zmiękczania wody ŁADOWANIE SOLI DO UKŁADU ZMIĘKCZANIA Należy korzystać wyłącznie z soli przeznaczonej do użycia w zmywarkach. Pojemnik na sól znajduje się pod dolnym koszem i należy go napełniać w sposób następujący: UWAGA

Należy używać wyłącznie soli przeznaczonej specjalnie do użycia w zmywarkach. Jakakolwiek inna sól, która nie jest przeznaczona specjalnie do użycia w zmywarkach, a zwłaszcza sól kuchenna, spowoduje uszkodzenie układu zmiękczania wody. Producent nie odpowiada za uszkodzenia spowodowane użyciem niewłaściwej soli. Uszkodzenia takie nie są również objęte naprawą w ramach gwarancji. Pojemnik na sól należy napełniać na krótko przed uruchomieniem jednego z pełnych programów zmywania. Zapobiegnie to pozostawaniu ziarenek soli, które mogły się rozsypać, lub słonej wody przez dłuższy czas na spodzie urządzenia, co może powodować korozję i powstawanie plam. Po pierwszym cyklu zmywania kontrolka na panelu sterowania gaśnie.

1. Wyjmij dolny kosz i odkręć korek pojemnika na sól.

2. Jeśli pojemnik jest napełniany po raz pierwszy, wypełnij go w 2/3 objętości wodą (około 1 litra).

3. Włóż koniec otrzymanego w zestawie lejka do otworu i wsyp do niego

około 1,5 kg soli. Wypłynięcie niewielkiej ilości wody z pojemnika na sól jest normalnym zjawiskiem.

4. Ostrożnie dokręć ponownie korek.

5. Kontrolka ostrzegawcza zazwyczaj gaśnie po napełnieniu pojemnika na sól.

Sól w pojemniku należy uzupełnić, gdy tylko zaświeci się kontrolka ostrzegawcza soli na panelu sterowania. Chociaż pojemnik na sól jest wystarczająco napełniony, wskaźnik może nie zgasnąć, dopóki sól się całkowicie nie rozpuści. Jeśli kontrolka ostrzegawcza soli nie jest widoczna na panelu sterowania, moment, kiedy należy uzupełnić sól w układzie zmiękczania wody, można ocenić po liczbie cyklów wykonanych przez zmywarkę. Jeżeli dużo substancji wylało się do wnętrza zmywarki do naczyń, uruchom program Zmywanie wstępne, aby ją wyczyścić. 16_ Korzystanie z detergentu i układu zmiękczania wody DW5500M_DD81-02437P-00_PL.indd 16 2019-06-25 11:01:40 STOSOWANIE DETERGENTU Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać najlepsze efekty, należy dodać ilość detergentu odpowiednią dla wybranego programu. OSTRZEŻENIE: Nie wolno połykać detergentu do zmywarek. Należy unikać wdychania oparów. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został połknięty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem. OSTRZEŻENIE: Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci. Napełnianie dozownika detergentu

1. Otwórz klapkę dozownika detergentu poprzez pchnięcie uchwytu

odblokowującego. Klapka jest otwierana zawsze po zakończeniu programu zmywania.

2. Dodaj do zbiornika na detergent ilość zalecaną do głównego

3. Zamknij klapkę – przesuń ją w lewo i następnie naciśnij.

Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach.

4. Aby uzyskać lepsze efekty zmywania, zwłaszcza gdy zmywane przedmioty są bardzo zabrudzone,

umieść niewielką ilość detergentu (około 8 g) w drzwiach. Zostanie on użyty w fazie zmywania wstępnego. Korzystanie z detergentu i układu zmiękczania wody _17 DW5500M_DD81-02437P-00_PL.indd 17 2019-06-25 11:01:42 02 KORZYSTANIE Z DETERGENTU I UKŁADU ZMIĘKCZANIA WODY PRZESTROGA: Należy korzystać wyłącznie z detergentów do zmywarek. Zwykłe detergenty wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki do naczyń. Korzystanie z detergentu i układu zmiękczania wody

UŻYWANIE NABŁYSZCZACZA

Napełnianie zbiornika nabłyszczacza Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnienie nabłyszczacza, należy uzupełnić nabłyszczacz. Zmywarka została zaprojektowana z myślą o stosowaniu wyłącznie nabłyszczacza w płynie. Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki. Nabłyszczacz poprawia efektywność suszenia zmywarki. PRZESTROGA: Nie należy umieszczać zwykłego detergentu w zbiorniku nabłyszczacza.

1. Pociągnij za uchwyt, aby otworzyć pokrywkę zbiornika

nabłyszczacza. Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.

2. Napełnij zbiornik nabłyszczacza.

Podczas napełniania zbiornika nabłyszczacza należy patrzeć przez okienko podglądu. PRZESTROGA: Nie należy napełniać zbiornika powyżej wskaźnika maksymalnego poziomu. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

3. Na koniec zamknij pokrywkę.

18_ Korzystanie z detergentu i układu zmiękczania wody DW5500M_DD81-02437P-00_PL.indd 18 2019-06-25 11:01:45

REGULACJA ILOŚCI NABŁYSZCZACZA

02 KORZYSTANIE Z DETERGENTU I UKŁADU ZMIĘKCZANIA WODY Ilość płynu nabłyszczającego można regulować, wykonując poniższe czynności. Wyższą wydajność suszenia można uzyskać, ustawiając wyższą liczbę.

2. Naciśnij przycisk Ekspresowy (w modelach do zabudowy) lub Program (w modelach wolnostojących) i

przytrzymaj przez pięć sekund w ciągu 60 sekund od włączania zmywarki (podobnie jak przy ustawianiu trybu zmiękczania wody).

3. Naciśnij przycisk Opóźniony start, aby wejść do trybu ustawień nabłyszczacza.

4. Na ekranie LCD wyświetli się obecny poziom nabłyszczacza (w przedziale od d1 do d5).

5. Naciśnij przycisk Ekspresowy (Model do zabudowy) lub Program (Model wolnostojący), aby wybrać ilość

nabłyszczacza. Zestawy zmienią się w następującej kolejności; d1 d2 d3 d4 d5 d1. (Domyślny poziom to d4.)

6. Ustaw ilość płynu nabłyszczającego i odczekać 5 sekund, aby zakończyć konﬁgurację.

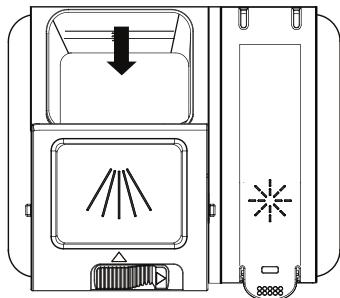

JAK KORZYSTAĆ Z PROGRAMU MULTI TAB

Zmywarka oferuje program Multi tab, do którego nie używa się soli i nabłyszczacza, lecz tabletki typu 3 w 1. Z opcji Multi tab należy korzystać wyłącznie z tabletkami Multi tab. Korzystanie z tabletek Multi tab w innych programach może negatywnie wpłynąć na efekty zmywania.

1. Włóż tabletkę typu Multi tab do pojemnika i uruchom program Multi tab.

2. Zamknij pokrywkę i dociśnij ją, żeby się zatrzasnęła.

Podczas używania kompaktowych detergentów Multi tab należy sprawdzić, czy klapkę można poprawnie zamknąć. UWAGA: Wszystkie detergenty należy przechowywać w miejscu niedostępnym dla dzieci. Detergent należy dodawać do dozownika bezpośrednio przed uruchomieniem zmywarki. Korzystanie z detergentu i układu zmiękczania wody _19 DW5500M_DD81-02437P-00_PL.indd 19 2019-06-25 11:01:46 Ładowanie koszy zmywarki W celu uzyskania optymalnych efektów działania zmywarki kosze należy ładować zgodnie z poniższymi wskazówkami. Wygląd i wyposażenie koszy i koszyków na sztućce może się różnić w zależności od modelu. Środki ostrożności dotyczące ładowania koszy zmywarki Jeśli na naczyniach znajdują się duże ilości resztek jedzenia, należy je zeskrobać. Nie trzeba płukać naczyń pod bieżącą wodą. Naczynia należy umieszczać w zmywarce w następującej kolejności:

1. Przedmioty takie jak: kubki, szklanki, garnki, patelnie itp. należy ustawiać dnem do góry.

2. Przedmioty zakrzywione lub z wgłębieniami powinny być tak nachylone, aby woda mogła z nich swobodnie

3. Należy upewnić się, że naczynia są ustawione stabilnie, aby się nie przewróciły.

4. Należy upewnić się, że naczynia nie przeszkadzają w swobodnym ruchu ramion natryskowych podczas

zmywania. W zmywarce nie należy zmywać bardzo małych przedmiotów, ponieważ mogłyby wypaść z koszy. Wyjmowanie naczyń Aby woda nie kapała z naczyń w górnym koszu na naczynia w dolnym koszu, zalecamy opróżnienie najpierw dolnego kosza, a następnie górnego.

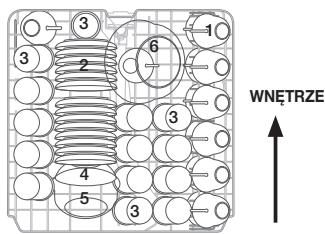

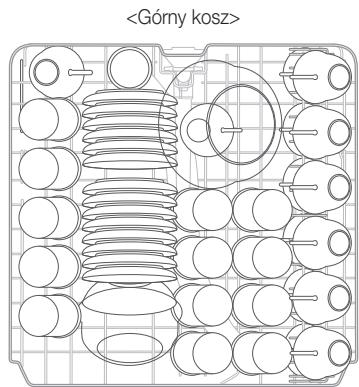

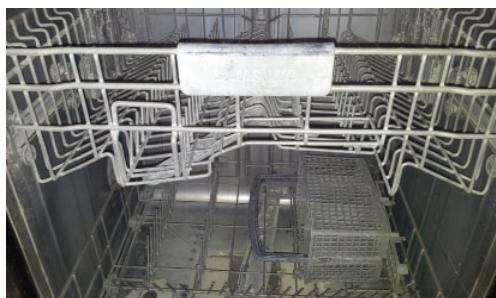

ŁADOWANIE GÓRNEGO KOSZA

Górny kosz jest przeznaczony na bardziej delikatne i lżejsze naczynia, jak szklanki, ﬁliżanki i spodki oraz talerze, miseczki i płaskie patelnie (o ile nie są zbyt brudne). Ustaw naczynia tak, aby nie poruszały się pod wpływem strumienia wody. Szklanki, kubki i miski ustawiaj zawsze dnem do góry.

DW60M6070 (Zastawa 14-osobowa) Filiżanki

Szklanki Miseczka Średnia miska Duża miska 20_ Ładowanie koszy zmywarki DW5500M_DD81-02437P-00_PL.indd 20 2019-06-25 11:01:46 Regulacja górnego kosza Wysokość górnego kosza można wyregulować w celu uzyskania większej ilości miejsca na duże przedmioty w górnym lub dolnym koszu. PRZESTROGA: Zalecamy dostosowanie wysokości górnego kosza przed załadowaniem naczyń. Regulowanie kosza po załadowaniu naczyń może spowodować ich uszkodzenie. Aby obniżyć położenie Aby podnieść połączenie Ładowanie koszy zmywarki _21 DW5500M_DD81-02437P-00_PL.indd 21 2019-06-25 11:01:48

03 ŁADOWANIE KOSZY ZMYWARKI

1. Aby obniżyć górny kosz, naciśnij przełączniki

„A” po lewej i prawej stronie górnego kosza, jednocześnie delikatnie ściągając górny koszt w dół.

2. Aby podnieść górny kosz, należy pociągnąć

go w górę bez korzystania z przełączników. Ładowanie koszy zmywarki

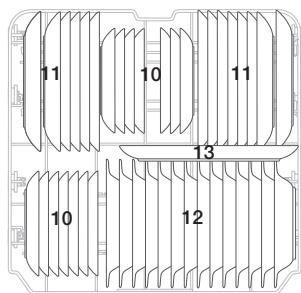

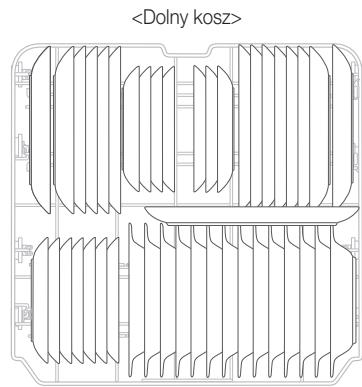

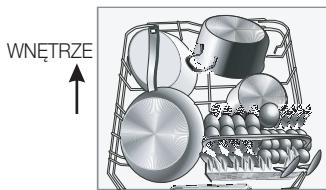

ŁADOWANIE DOLNEGO KOSZA

Zalecamy, aby duże przedmioty, których zmywanie jest najtrudniejsze, wkładać do dolnego kosza: garnki, patelnie, pokrywki, półmiski i miski. Należy je umieszczać w sposób pokazany na rysunku po prawej stronie. Pokrywki i półmiski najlepiej umieścić z boku kosza, aby nie utrudniały one ruchu górnego ramienia natryskowego. Garnki, miski itp. należy zawsze wkładać dnem do góry. Głębokie garnki należy ustawić na ukos, aby woda lepiej z nich wypływała. Dolny kosz zawiera składane rzędy zębów, co umożliwia wkładanie większych garnków lub większej ilości garnków lub patelni.

DW60M6070 (Zastawa 14-osobowa) WNĘTRZE

Talerze deserowe Talerze obiadowe Miski do zupy Taca owalna Długie przedmioty, takie jak przybory do nakładania i duże noże, należy kłaść na półce, aby nie przeszkadzały w obrocie ramion natryskowych.

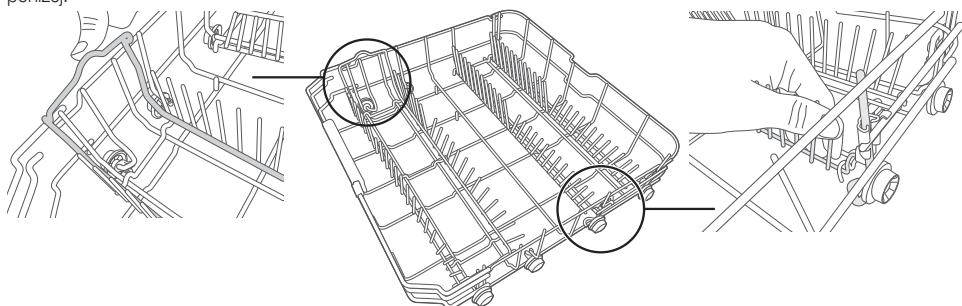

SKŁADANIE KOLCÓW DOLNEGO KOSZA

Dla ułatwienia układania garnków i patelni można złożyć kolce i/lub składane zęby w sposób pokazany na rysunku poniżej. 22_ Ładowanie koszy zmywarki DW5500M_DD81-02437P-00_PL.indd 22 2019-06-25 11:01:49

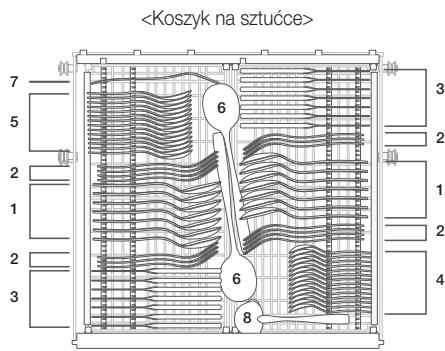

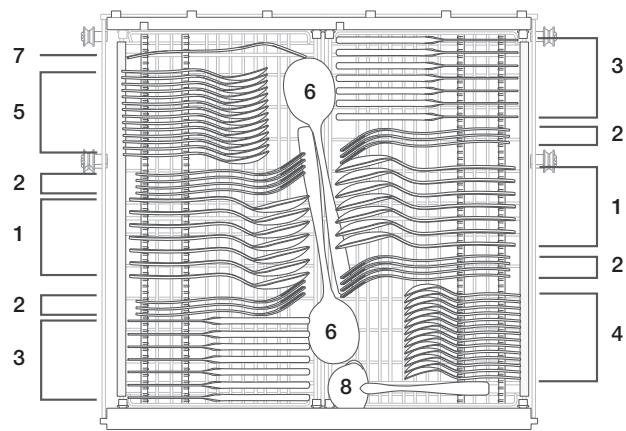

Sztućce należy umieścić w specjalnej szuﬂadzie, rączkami do dołu: Łyżki należy włożyć pojedynczo do odpowiednich przegródek. Szczególnie długie przybory należy ułożyć poziomo z przodu górnego kosza.

Widelce do nakładania

Łyżki wazowe OSTRZEŻENIE

Żadne przedmioty nie mogą wystawać przez spód. Ostre przedmioty należy zawsze umieszczać ostrym końcem w dół! Ładowanie koszy zmywarki _23 DW5500M_DD81-02437P-00_PL.indd 23 2019-06-25 11:01:53 Ładowanie koszy zmywarki PODCZAS WKŁADANIA NACZYŃ DO ZMYWARKI NALEŻY PAMIĘTAĆ O

NASTĘPUJĄCYCH KWESTIACH

Nie można Można w ograniczonym zakresie Plastikowe przedmioty, które nie są odporne na wysoką temperaturę. Starsze sztućce z klejonymi elementami nie są odporne na wysoką temperaturę. Klejone sztućce lub naczynia. Przedmioty miedziane i cynowe. Szklanki ze szkła ołowiowego. Przedmioty ze stali podatne na rdzę. Drewniane półmiski. Przedmioty wykonane z włókien syntetycznych. Niektóre typy szklanek mogą zmatowieć po wielokrotnym zmywaniu. Elementy srebrne i aluminiowe mają skłonność do blaknięcia podczas zmywania. Wzory szkliwione mogą płowieć, jeśli są często zmywane w zmywarce. Nie należy próbować zmywać przedmiotów zabrudzonych popiołem z papierosów, woskiem ze świeczek, lakierem lub farbą. Należy upewnić się, że naczynia nadają się do mycia w zmywarce. Nie wolno przeładowywać zmywarki. Jest w niej miejsce tylko na 14 standardowych nakryć. Do zmywarki nie należy wkładać żadnych naczyń, których nie można zmywać w zmywarce. Ma to znaczenie dla uzyskania dobrych efektów i racjonalnego zużycia energii. Podczas wkładania naczyń i sztućców Naczynia i sztućce nie mogą przeszkadzać w ruchu obrotowym ramion natryskowych. Przedmioty z wgłębieniem, jak kubki, ﬁliżanki, szklanki, patelnie itp., wkładaj wgłębieniem do dołu, aby woda nie gromadziła się w pojemniku ani w głębokiej podstawie. Naczynia i inne przybory nie mogą leżeć na sobie ani nawzajem się przykrywać.

Szklanki nie powinny się dotykać, ponieważ mogłoby to spowodować ich uszkodzenie. Duże przedmioty, których zmywanie jest najtrudniejsze, należy wkładać do dolnego kosza. Górny kosz jest przeznaczony na delikatniejsze i lżejsze naczynia, jak szklanki, kubki i ﬁliżanki. UWAGA Długie noże z ostrzem ustawione pionowo do góry stanowią potencjalne zagrożenie! Długie i/lub ostre przedmioty, jak noże do mięsa, należy układać poziomo w górnym koszu. Uszkodzenie szklanek i innych naczyń. Możliwe przyczyny Zalecany środek zaradczy

Typ szkła lub procesu produkcyjnego. Skład chemiczny detergentu. Temperatura wody i czas trwania programu zmywarki.

Używaj tylko naczyń ze szkła lub porcelany, które według producenta nadają się do zmywania w zmywarce. Używaj łagodnego detergentu, który jest przeznaczony do tego rodzaju naczyń. W razie potrzeby poproś producentów detergentów o więcej informacji. Wybierz program z jak najniższą temperaturą. Aby zapobiec uszkodzeniom, wyjmuj szklanki i przybory ze zmywarki jak najszybciej po zakończeniu programu. 24_ Ładowanie koszy zmywarki DW5500M_DD81-02437P-00_PL.indd 24 2019-06-25 11:01:54 Programy zmywania

WŁĄCZANIE URZĄDZENIA

Powinien być słyszalny trzask świadczący o poprawnym zamknięciu drzwiczek. Po zakończeniu zmywania można wyłączyć urządzenie poprzez naciśnięcie przycisku POWER (ZASILANIE). ZMIANA PROGRAMU Warunek:

1. Podczas cyklu można wprowadzać zmiany tylko krótko po jego uruchomieniu. W przeciwnym razie mogło już

nastąpić dozowanie detergentu i urządzenie mogło już spuścić wodę do zmywania. W takim przypadku należy ponownie napełnić dozownik detergentu (patrz rozdział „Napełnianie dozownika detergentu”).

2. Naciśnij i przytrzymaj przez 3 sekundy przycisk POWER (ZASILANIE) lub START, aby anulować program i

włączyć go ponownie, a następnie zmień ustawienia programu. W przypadku otwarcia drzwiczek podczas wykonywania programu, urządzenie wstrzyma pracę. Kontrolka programu przestane mrugać, a sygnał dźwiękowy będzie odtwarzany co minutę, do czasu zamknięcia drzwiczek. Gdy drzwiczki zostaną zamknięte, po 3 sekundach urządzenie automatycznie wznowi pracę. Jeżeli Twoje urządzenie ma funkcję zapamiętywania przerwanych programów, wznowi i zakończy wybrany program po przerwie w dostawie prądu. Dokładanie naczyń Zapomniane naczynie można dołożyć w dowolnej chwili, o ile nie został jeszcze otwarty dozownik detergentu.

1. Uchyl lekko drzwiczki, aby zatrzymać zmywanie.

2. Gdy ramiona natryskowe przestaną się obracać, możesz do końca otworzyć drzwiczki.

3. Dołóż zapomniane naczynia.

4. Zamknij drzwiczki. Zmywarka wznowi pracę po dziesięciu sekundach.

OSTRZEŻENIE: Otwieranie drzwiczek podczas zmywania jest niebezpieczne, ponieważ można się poparzyć gorącą wodą. Jeżeli drzwiczki zostaną otwarte podczas pracy zmywarki, włączy się mechanizm zabezpieczający, który zatrzyma program. Programy zmywania _25 DW5500M_DD81-02437P-00_PL.indd 25 2019-06-25 11:01:54 04 PROGRAMY ZMYWANIA Uruchamianie cyklu zmywania

1. Wyciągnij dolny i górny kosz, załaduj do nich naczynia i wepchnij z powrotem.

Zaleca się ładowanie najpierw dolnego, a potem górnego kosza (patrz rozdział „Ładowanie koszy zmywarki”).

2. Dodaj detergent (patrz rozdział „Korzystanie z detergentu i układu zmiękczania wody”).

3. Włóż wtyczkę kabla zasilającego do gniazda. Zasilanie prądem o napięciu 220–240 V / 50 Hz. Sprawdź, czy dopływ

wody jest w odpowiednio odkręcony.

4. Zamknij drzwiczki i naciśnij przycisk POWER (ZASILANIE), aby uruchomić urządzenie.

PO ZAKOŃCZENIU CYKLU ZMYWANIA

Po zakończeniu cyklu pracy dzwonek zmywarki uruchomi się na chwilę, a następnie wyłączy się. Działanie programu dobiegnie końca dopiero, gdy na wyświetlaczu cyfrowym zostanie wyświetlony symbol „0”.

1. Wyłącz zmywarkę, naciskając przycisk POWER (ZASILANIE).

2. Zakręć kurek dopływu wody!

Ostrożnie otwórz drzwiczki. Podczas otwierania drzwiczek może ulotnić się gorąca para!

Gorące naczynia są wrażliwe na wstrząsy. Dlatego przed wyjęciem ich ze zmywarki należy poczekać około 15 minut, aby ostygły. Otwórz drzwiczki zmywarki, pozostaw je otwarte i odczekaj parę minut przed wyjęciem naczyń. W ten sposób naczynia będą lepiej stygły i wysychały. Po otwarciu drzwi wentylator zawsze pracuje w celu wysuszenia wnętrza zmywarki. Zamknij drzwiczki, gdy zmywarka zostanie wysuszona. Woda we wnętrzu zmywarki jest zjawiskiem normalnym. Opróżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu.

TABELA CYKLI ZMYWANIA

Program Intensywny Intensywny + Funkcja dezynfekcji Ekologiczny * Ekologiczny + Funkcja dezynfekcji Delikatny Delikatny + Funkcja dezynfekcji Opis Zmywanie wstępne (50°C) Zmywanie (60°C) Płukanie Płukanie Płukanie (70°C) Suszenie Zmywanie wstępne (50°C) Zmywanie (60°C) Płukanie Płukanie Płukanie (70°C) Suszenie Zmywanie wstępne Zmywanie (50 °C) Płukanie (55 °C) Suszenie Zmywanie wstępne Zmywanie (50 °C) Płukanie (60°C) Suszenie Zmywanie wstępne Zmywanie (40 °C) Płukanie Płukanie (60°C) Suszenie Zmywanie wstępne Zmywanie (40 °C) Płukanie Płukanie (65°C) Suszenie Detergent (zmywanie wstępne / główne zmywanie) (g) Czas cyklu (min) Zużycie prądu (kWh) Zużycie wody (ℓ) 5/30

26_ Programy zmywania DW5500M_DD81-02437P-00_PL.indd 26 2019-06-25 11:01:54 Program Ekspresowy Szybkie zmywanie Zmywanie automatyczne Zmywanie wstępne Zmywanie wstępne (50°C) Zmywanie (60°C) Płukanie (60°C) Suszenie Zmywanie wstępne (50°C) Zmywanie (60°C) Płukanie (65°C) Suszenie Zmywanie (45°C) Płukanie (50°C) Płukanie (55°C) Zmywanie wstępne (45 °C) Zmywanie automatyczne (45–55°C) Płukanie Płukanie (65°C) Suszenie Zmywanie wstępne Detergent (zmywanie wstępne / główne zmywanie) (g) Czas cyklu (min) Zużycie prądu (kWh) Zużycie wody (ℓ) 5/30

04 PROGRAMY ZMYWANIA Ekspresowy + Funkcja dezynfekcji Opis Czas zmywania różni się w zależności od ciśnienia i temperatury dostarczanej wody. Szybkie zmywanie: Ciągłe korzystanie z programu Szybkie zmywanie przez długi czas nie jest zalecane. Może to spowodować zmniejszenie skuteczności zmiękczacza wody. Programy zmywania _27 DW5500M_DD81-02437P-00_PL.indd 27 2019-06-25 11:01:54 Czyszczenie i konserwacja

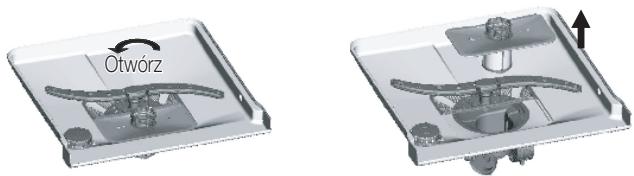

Układ ﬁltrowania Dla wygody użytkownika pompę do wypompowywania wody i układ ﬁltrowania umieszczono w łatwo dostępnym miejscu w zmywarce. Układ ﬁltrowania składa się z trzech części: ﬁltra głównego, ﬁltra dużych cząsteczek i ﬁltra małych cząsteczek.

1. Filtr główny: Cząsteczki jedzenia i brudu zatrzymane przez ten ﬁltr są

rozbijane przez specjalny strumień z dolnego ramienia natryskowego i traﬁają do odpływu.

2. Filtr dużych cząsteczek: Większe przedmioty, jak kawałki kości lub szkła,

które mogłyby zapchać odpływ, są zatrzymywane przez ﬁltr wstępny. Aby wyjąć przedmiot zatrzymany przez ten ﬁltr, lekko ściśnij wypustki u góry tego ﬁltra i go wyciągnij.

3. Filtr małych cząsteczek: Ten ﬁltr zatrzymuje brud i pozostałości jedzenia

w obszarze odpływowym i zapobiega wtórnemu osadzaniu się ich na naczyniach podczas cyklu.

UWAGA: Filtra małych cząsteczek nie wolno wkładać spodem do góry. Zespół ﬁltra Sprawność i efektywność działania zmywarki zależy w dużej mierze od czystości zespołu ﬁltra. Filtr skutecznie usuwa cząsteczki jedzenia z wody używanej do zmywania, umożliwiając jej recyrkulację podczas cyklu. Dlatego warto po każdym cyklu zmywania usuwać większe kawałki jedzenia zatrzymane przez ﬁltr, przepłukując półokrągły ﬁltr i pojemnik pod bieżącą wodą. Aby wyjąć zespół ﬁltra, obróć go w kierunku przeciwnym do ruchu wskazówek zegara, a następnie podnieś. Cały zespół ﬁltra należy regularnie czyścić. Filtr dużych i małych cząsteczek należy oczyścić szczotką do czyszczenia. Następnie cały zespół należy włożyć do zmywarki, umieścić na miejscu przyciskając w dół i kręcąc zgodnie z ruchem wskazówek zegara. Otwórz Zmywarki nie wolno używać bez ﬁltrów. Jeśli ﬁltr będzie nieprawidłowo włożony, urządzenie może gorzej działać, a naczynia i przybory mogą ulec uszkodzeniu. OSTRZEŻENIE: Zmywarki nie należy nigdy uruchamiać bez założonych ﬁltrów. Podczas czyszczenia ﬁltrów nie należy ich uszkodzić. W przeciwnym razie ﬁltry nie będą spełniać swojej roli i wystąpi ryzyko słabych efektów zmywania lub uszkodzenia części wewnętrznych. 28_ Czyszczenie i konserwacja DW5500M_DD81-02437P-00_PL.indd 28 2019-06-25 11:01:54

CZYSZCZENIE RAMION NATRYSKOWYCH

Otwórz CZYSZCZENIE DRZWICZEK Do czyszczenia krawędzi wokół drzwiczek należy używać tylko miękkiej szmatki zamoczonej w ciepłej wodzie. Powierzchni zewnętrznej nie należy czyścić żadnymi żrącymi proszkami ani czyścikami ściernymi, ponieważ zarysowałyby one wykończenie. Także niektóre ręczniki papierowe mogą zarysować powierzchnię lub zostawić na niej ślady. OSTRZEŻENIE: Panelu drzwiczek nie należy nigdy czyścić żadnymi środkami rozpylanymi, ponieważ mogłyby one spowodować uszkodzenie zamka i podzespołów elektrycznych. Niezalecane jest także korzystanie ze środków żrących i ściernych oraz z niektórych ręczników papierowych ze względu na ryzyko zarysowania lub pozostawienia śladów na powierzchni ze stali nierdzewnej. KONSERWACJA ZMYWARKI Panel sterowania należy oczyścić lekko zwilżoną szmatką, a następnie dokładnie wytrzeć do sucha. Do czyszczenia powierzchni zewnętrznych należy używać dobrego gatunkowo wosku do polerowania urządzeń AGD. Żadnej części zmywarki nie należy skrobać ostrymi przedmiotami, szorstkimi czyścikami ani proszkami do szorowania.

OCHRONA PRZED MROZEM

Jeśli zmywarka jest pozostawiana na zimę w nieogrzewanym pomieszczeniu, należy wykonać następujące czynności:

1. Odłączyć zasilanie elektryczne od zmywarki.

2. Zakręcić dopływ wody i odłączyć rurę doprowadzającą wodę od zaworu wody.

3. Spuścić wodę z rury wlotowej i zaworu wody. (wodę można zebrać do miski)

4. Ponowne podłączyć rurę doprowadzającą wodę do zaworu wody.

5. Wyjąć ﬁltr ze zmywarki i zebrać wodę przy użyciu gąbki.

Czyszczenie i konserwacja _29 DW5500M_DD81-02437P-00_PL.indd 29 2019-06-25 11:01:55

05 CZYSZCZENIE I KONSERWACJA

Ramiona natryskowe należy regularnie czyścić, ponieważ w przeciwnym razie osady z wody mogą spowodować zapchanie łożysk i dysz. Aby zdemontować środkowe ramię natryskowe, przytrzymaj nakrętkę i obracaj ramię zgodnie z ruchem wskazówek zegara. Aby zdemontować dolne ramię natryskowe, pociągnij je w górę. Umyj ramiona w ciepłej wodzie z mydłem i wyczyść dysze miękką szczotką. Po dokładnym wypłukaniu zamontuj ramiona. Czyszczenie i konserwacja

Po każdym zmywaniu Po każdym zmywaniu zakręć dopływ wody do urządzenia i pozostaw drzwiczki uchylone, aby nie zamykać we wnętrzu wilgoci i zapachów. Wyjmowanie wtyczki Przed każdym czyszczeniem lub innymi czynnościami konserwacyjnymi zawsze wyjmuj wtyczkę z gniazda. Zakaz stosowania rozpuszczalników i proszków do szorowania Do czyszczenia zewnętrznych i gumowych części zmywarki nie wolno używać rozpuszczalników ani proszków do szorowania. Należy używać wyłącznie szmatki i ciepłej wody z mydłem. Do usunięcia plam i śladów z powierzchni wewnętrznych należy użyć szmatki zwilżonej wodą z niewielką ilością octu lub środka przeznaczonego specjalnie do czyszczenia zmywarek. Dłuższe wyjazdy Przed wyjazdem wskazane jest wykonanie cyklu zmywania z pustą zmywarką, a następnie wyjęcie wtyczki z gniazda, zakręcenie dopływu wody i pozostawienie uchylonych drzwiczek. Dzięki temu uszczelki będą się mniej niszczyły, a wewnątrz zmywarki nie będą powstawały zapachy. Transportowanie urządzenia Urządzenie najlepiej jest transportować w pozycji pionowej. W razie bezwzględnej konieczności można je położyć tyłem do podłoża. Uszczelki Jednym z czynników powodujących powstawanie zapachów w zmywarce są resztki jedzenia uwięzione w uszczelkach. Można temu zapobiec, czyszcząc je co pewien czas wilgotną gąbką. 30_ Czyszczenie i konserwacja DW5500M_DD81-02437P-00_PL.indd 30 2019-06-25 11:01:55 Montaż zmywarki do naczyń OSTRZEŻENIE: Zagrożenie porażeniem prądem Odłącz dopływ prądu przed rozpoczęciem instalacji zmywarki. Niezastosowanie się do instrukcji grozi śmiercią lub porażeniem prądem. UWAGA: Podłączenie instalacji wodnej i elektrycznej należy zlecić fachowcom.

06 MONTAŻ ZMYWARKI DO NACZYŃ

Informacje o podłączaniu do instalacji elektrycznej PRZESTROGA, dla własnego bezpieczeństwa: DO PODŁĄCZENIA TEGO URZĄDZENIA DO SIECI NIE NALEŻY UŻYWAĆ ŻADNYCH PRZEDŁUŻACZY ANI PRZEJŚCIÓWEK. NIGDY, NIEZALEŻNIE OD OKOLICZNOŚCI, NIE WOLNO OBCINAĆ TRZECIEGO BOLCA UZIEMIAJĄCEGO ANI WYMONTOWYWAĆ GO Z PRZEWODU ZASILAJĄCEGO. Wymagania dotyczące sieci elektrycznej

bezpiecznik lub wyłącznik 220–240 V / 50 Hz; osobny obwód rozgałęzieniowy do obsługi zmywarki do naczyń. Instrukcje dotyczące uziemienia Przed rozpoczęciem należy upewnić się, że dostępna jest odpowiednia instalacja z uziemieniem. To urządzenie musi być uziemione. W przypadku wadliwego działania lub uszkodzenia uziemienie zmniejsza ryzyko porażenia prądem, zapewniając odpływ prądu po linii najmniejszego oporu. Urządzenie jest wyposażone w przewód z odpowiednim przewodem uziemienia i wtyczką umożliwiającą podłączenie do uziemienia. Wtyczka ta musi zostać włożona do odpowiedniego gniazda, które jest zamontowane i uziemione zgodnie ze wszystkimi miejscowymi przepisami. OSTRZEŻENIE: Niewłaściwe podłączenie przewodu uziemienia urządzenia grozi porażeniem prądem. W przypadku ewentualnych wątpliwości co do poprawności uziemienia należy zwrócić się do wykwaliﬁkowanego elektryka lub serwisu. Nie wolno modyﬁkować wtyczki dołączonej do urządzenia.

PRZYŁĄCZE I SPUST WODY

Przyłącze zimnej wody Wąż doprowadzający zimną wodę należy podłączyć do złączki z gwintem 3/4 cala i dobrze go przymocować. Jeśli instalacja wodna jest nowa lub przez dłuższy czas nie była używana, należy ją przepłukać, przepuszczając przez nią wodę, aby była czysta. Ten środek ostrożności jest konieczny do uniknięcia ryzyka zapchania wlotu wody i uszkodzenia urządzenia. Wąż doprowadzający wodę jest wyposażony w układ zabezpieczający przed niekontrolowanym wypływem. Należy pamiętać o podłączeniu do kurka zabezpieczenia na wężu doprowadzającym wodę. Montaż zmywarki do naczyń _31 DW5500M_DD81-02437P-00_PL.indd 31 2019-06-25 11:01:55 Montaż zmywarki do naczyń Przyłącze ciepłej wody Urządzenie można podłączyć także do domowej instalacji ciepłej wody (centralne ogrzewanie, bojler) pod warunkiem, że jej temperatura nie przekracza 60°C. Czas cyklu będzie wtedy o około 15 minut krótszy, ale efektywność zmywania będzie nieco niższa. Procedura podłączania do instalacji ciepłej wody jest taka sama jak w przypadku instalacji zimnej wody. Ustawianie urządzenia Urządzenie należy ustawić w wybranym miejscu. Tyłem powinno ono opierać się o znajdującą się za nim ścianę, a boki powinny być równoległe do przylegających szafek lub ściany. Wąż doprowadzający wodę i wąż odpływowy można umieścić z prawej lub lewej strony zmywarki zależnie od tego, jak jest wygodniej. Jak spuścić nadmiar wody z węży Jeśli zlew znajduje się wyżej niż 1000 mm nad poziomem podłogi, nadmiaru wody z węży nie można spuszczać bezpośrednio do zlewu. Nadmiar wody z węży należy wtedy spuszczać do miski lub innego pojemnika, który znajduje się poniżej zlewu. Wylot wody Podłącz wąż odpływowy. Wąż odpływowy musi być poprawnie zamontowany, aby ze zmywarki nie wyciekała woda. Należy dopilnować, aby wąż doprowadzający wodę nie był zapętlony lub zgnieciony. Wąż przedłużający Jeśli wymagane jest użycie węża przedłużającego, należy użyć węża, którego jakość i rozmiar odpowiadają parametrom węża odpływowego. Nie powinien on być dłuższy niż 4 metry, ponieważ większa długość mogłaby mieć negatywny wpływ na skuteczność zmywania w zmywarce. Podłączanie do syfonu Odpływ musi znajdować się na wysokości od 40 cm (minimalnie) do 100 cm (maksymalnie) od spodu zmywarki. Wąż odpływowy należy przymocować opaską zaciskową. Układ zabezpieczający przed niekontrolowanym wypływem wody Zmywarka jest wyposażona w elektrozawór zabezpieczający przed niekontrolowanym wypływem wody. Gdyby przewód doprowadzający wodę zaczął kiedykolwiek przeciekać, elektrozawór odetnie dopływ wody. W przypadku uszkodzenia elektrozaworu lub węża doprowadzającego wodę należy go wymontować i wymienić. Węża doprowadzającego wodę nie należy wydłużać ani skracać. 32_ Montaż zmywarki do naczyń DW5500M_DD81-02437P-00_PL.indd 32 2019-06-25 11:01:55

PODŁĄCZANIE WĘŻY ODPŁYWOWYCH

Min. 30 cm Maks. 80 cm Aby zapobiec wstecznemu napływowi wody do zmywarki, przymocuj wąż odpływowy do bocznej ściany szafki kuchennej za pomocą opasek do przewodów lub innych elementów mocujących.

USTAWIANIE URZĄDZENIA

Urządzenie należy ustawić w wybranym miejscu. Tyłem powinno ono opierać się o znajdującą się za nim ścianę, a boki powinny być równoległe do przylegających szafek lub ścian. Wąż doprowadzający wodę i wąż odpływowy można umieścić z prawej lub lewej strony zmywarki zależnie od tego, jak jest wygodniej. Poziomowanie urządzenia Po przygotowaniu urządzenia do poziomowania, wysokość zmywarki może zostać zmieniona poprzez regulację poziomów śrub nóżek. Urządzenie nie powinno być nachylone bardziej, niż o 2°. URUCHAMIANIE ZMYWARKI Przed uruchomieniem zmywarki należy sprawdzić:

1. Czy zmywarka jest wypoziomowana i przymocowana.

2. Czy zawór wlotowy jest otwarty.

3. Czy przyłącza węży są szczelne.

4. Czy przewody są dobrze podłączone.

5. Czy zasilanie jest włączone.

6. Czy wąż doprowadzający wodę i wąż odpływowy nie są skręcone.

7. Czy ze zmywarki wyjęto wszystkie materiały opakowaniowe i pozycje dokumentacji

UWAGA: Po zainstalowaniu urządzenia należy umieścić niniejszą instrukcję w bezpiecznym miejscu. Zawartość niniejszej instrukcji może być przydatna dla użytkowników. Montaż zmywarki do naczyń _33 DW5500M_DD81-02437P-00_PL.indd 33 2019-06-25 11:01:55

06 MONTAŻ ZMYWARKI DO NACZYŃ

Włóż wąż odpływowy do rury odpływowej o średnicy przynajmniej 4 cm albo połóż go tak, aby woda z niego wypływała do zlewu. Uważaj, aby wąż nie był zgięty ani przygnieciony. Koniec węża musi znajdować się na wysokości od 30 do 80 cm nad podłożem. Swobodny koniec węża nie może być zanurzony w wodzie, aby zapobiec wstecznemu napływowi wody do niego. Instalacja zmywarki

ZMYWARKA DO CAŁKOWITEJ ZABUDOWY

Podczas instalacji należy ściśle przestrzegać niniejszej instrukcji. Pozwoli to zapewnić prawidłowe działanie zmywarki i zmniejszyć ryzyko urazu podczas zmywania naczyń. Nowa instalacja Jeżeli zmywarka jest instalowana po raz pierwszy, większość pracy odbywa się przed ustawieniem jej we właściwym miejscu. Wymiana Jeżeli zmywarka ma zastąpić użytkowaną do tej pory, należy sprawdzić przyłącza dotychczasowego urządzenia pod kątem zgodności z nowym. W razie potrzeby dostosuj istniejące przyłącza. KROK 1. WYBÓR NAJLEPSZEGO MIEJSCA DLA ZMYWARKI Zmywarkę należy ustawić w pobliżu istniejącej instalacji doprowadzającej wodę, instalacji odpływowej i instalacji elektrycznej. Warto wybrać jedną stronę szafki zlewowej jako miejsce instalacji, aby ułatwić podłączanie węży odpływowych zmywarki.

1. Wybierz miejsce w pobliżu zlewu, aby ułatwić podłączenie węża doprowadzającego wodę i węża odpływowego.

2. Mniej niż 5 mm od szczytu zmywarki do blatu szafki oraz zewnętrzne drzwiczki ustawione w jednej linii z szafką.

Wymiary szafki (jednostka: mm)

670~800 34_ Instalacja zmywarki DW5500M_DD81-02437P-00_PL.indd 34 2019-06-25 11:01:55

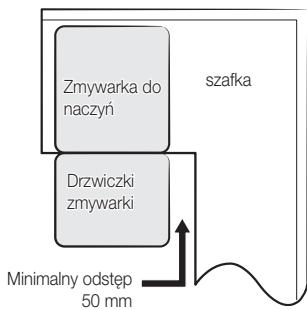

3. Jeśli zmywarka ma przylegać do rogu szafki, należy zadbać o to, aby po

otwarciu drzwiczek pozostała odpowiednia ilość wolnego miejsca. Zmywarka do naczyń szafka Minimalny odstęp 50 mm Jeżeli wymaga tego umiejscowienie gniazdka, konieczne może być wykonanie otworu w przeciwnej ścianie szafki. KROK 2. KONTROLA WYMOGÓW DOTYCZĄCYCH PRZYŁĄCZY WODY I ZASILANIA PRZESTROGA Ciśnienie doprowadzanej wody musi mieścić się w zakresie 0,04–1,0 MPa. Potrzebne jest tylko przyłącze zimnej wody. Temperatura wody nie może przekraczać 60 ˚C. Nie doprowadzaj gorącej wody. W przeciwnym razie może dojść do awarii urządzenia. Należy używać prądu znamionowego 220–240 V / 50 Hz. Instalacja urządzenia musi odbywać się przy odłączonym przewodzie zasilającym. Należy używać gniazdka zasilającego o natężeniu do 16 A. (Maksymalne natężenie prądu w tej zmywarce wynosi 11 A.)

Do zasilania zmywarki należy wykorzystywać instalację posiadającą: - bezpiecznik lub wyłącznik 220–240 V / 50 Hz; - osobny obwód rozgałęzieniowy do obsługi zmywarki do naczyń.
Po przeprowadzeniu instalacji należy sprawdzić, czy kabel zasilający nie jest wygięty lub uszkodzony. Przed podłączeniem dopływu wody do zmywarki, upewnij się, że zawór dopływu wody jest zamknięty. Uszczelnij przyłącze dopływu wody za pomocą taśmy lub materiału izolacyjnego, aby zagwarantować szczelność. OSTRZEŻENIE

Instalacja zmywarki _35 DW5500M_DD81-02437P-00_PL.indd 35 2019-06-25 11:01:56 07 INSTALACJA ZMYWARKI Drzwiczki zmywarki Instalacja zmywarki

KROK 3. PRZYGOTOWANIE FRONTU MEBLOWEGO

Ten model zmywarki jest wyposażony w system automatycznego wyważenia w drzwiach. Ma wbudowany wysuwany zawias, który umożliwia montaż w kuchni bez cokołu lub nad niewielką szafką. Wysokość frontu meblowego (A) może wynosić od 670 mm do 800 mm w zależności od warunków instalacji. Masa frontu meblowego nie może przekraczać 10 kg. Sprawdź w tabeli wysokość (C) w odniesieniu do wysokości szafki (B), a następnie określ wysokość frontu meblowego.

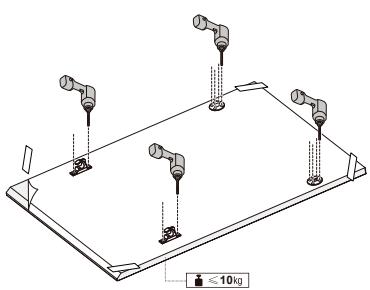

1. Umieść szablon montażu z tyłu frontu meblowego i przymocuj go tymczasowo przezroczystą taśmą

klejącą. Pamiętaj, że tylna strona frontu meblowego zostanie przymocowana do drzwiczek zmywarki.

2. Oznacz 4 punktów umieszczonych na szablonie montażu.

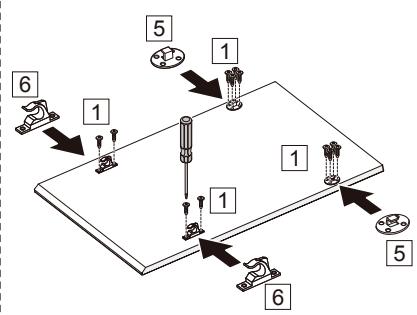

3. Usuń szablon montażu i dokręć elementy montażowe frontu meblowego w sposób pokazany na

36_ Instalacja zmywarki DW5500M_DD81-02437P-00_PL.indd 36 2019-06-25 11:01:56

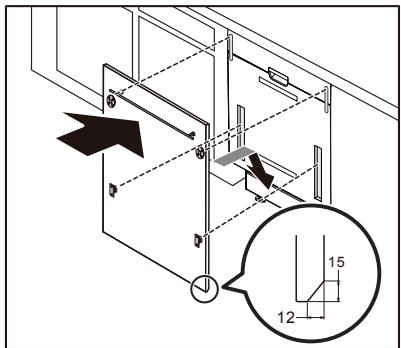

4. Przytrzymaj front meblowy, przymocuj go do drzwiczek i wsuń uchwyty frontu meblowego do

odpowiednich otworów w drzwiczkach. Użyj frontu meblowego o wadze 4–10 kg. Upewnij się, że listwa przypodłogowa nie przeszkadza w pełnym otwieraniu i zamykaniu drzwiczek zmywarki. 07 INSTALACJA ZMYWARKI

Instalacja zmywarki _37 DW5500M_DD81-02437P-00_PL.indd 37 2019-06-25 11:01:56 Instalacja zmywarki

KROK 4. MONTAŻ ZMYWARKI

1. Przymocuj drzwiczki szafki do zewnętrznych drzwiczek zmywarki, korzystając z uchwytów otrzymanych w zestawie

z urządzeniem. Zapoznaj się z rozmieszczeniem uchwytów przedstawionym na szablonie.

2. Podłącz wąż doprowadzający do instalacji zimnej wody.

3. Podłącz wąż odpływowy. Zapoznaj się ze schematem.

4. Podłącz przewód zasilający.

5. Przymocuj pas kondensacyjny pod blatem roboczym szafki. Upewnij się, że pas kondensacyjny pokrywa się z

krawędzią blatu roboczego.

6. Ustaw zmywarkę w miejscu docelowym.

7. Wypoziomuj zmywarkę. Tylną nóżkę można regulować od przodu zmywarki, obracając śruby znajdujące się na

środku podstawy zmywarki za pomocą klucza imbusowego. Do regulacji przednich nóżek należy użyć płaskiego śrubokręta i obracać je, dopóki zmywarka nie będzie wypoziomowana.

8. Zmywarkę należy unieruchomić. Istnieją dwa sposoby, aby to osiągnąć:

A. Zwykły blat roboczy: Włóż hak mocujący w otwór w bocznej części i zamocuj go do blatu roboczego za pomocą drewnianych śrub. B. Marmurowy lub granitowy blat roboczy: Zamocuj bok za pomocą śruby. 38_ Instalacja zmywarki DW5500M_DD81-02437P-00_PL.indd 38 2019-06-25 11:01:56

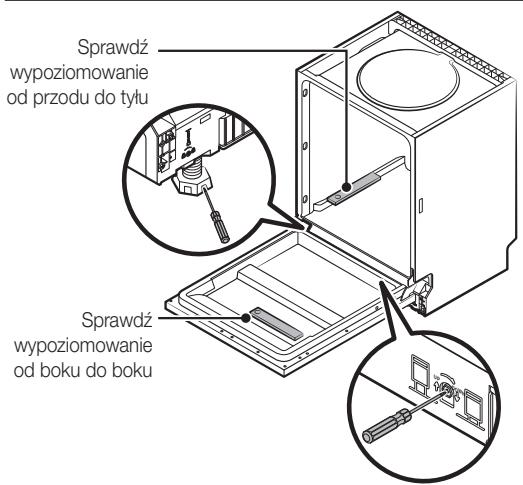

KROK 5. POZIOMOWANIE ZMYWARKI

07 INSTALACJA ZMYWARKI Sprawdź wypoziomowanie od przodu do tyłu

UĮǮĘ Sprawdź wypoziomowanie od boku do boku

Poprawne działanie koszy na naczynia i efektywność zmywania zależą od wypoziomowania zmywarki.

1. Połóż poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w sposób pokazany na rysunku i sprawdź,

czy zmywarka jest prawidłowo wypoziomowana.

2. Wypoziomuj zmywarkę, osobno regulując każdą z trzech nóżek poziomujących.

3. Podczas poziomowania zmywarki zachowaj ostrożność, aby urządzenie się nie przewróciło.

Jeśli wysokość nóżki nie jest wystarczająca, użyj dodatkowej nóżki. Instalacja zmywarki _39 DW5500M_DD81-02437P-00_PL.indd 39 2019-06-25 11:01:57 Rozwiązywanie problemów W ramach ciągłego doskonalenia i unowocześniania produktu producent może wprowadzić pewne zmiany bez powiadomienia.

ZANIM ZADZWONISZ DO SERWISU

PROBLEM Zmywarka nie rozpoczyna • działania

Zadziałał bezpiecznik lub wyłącznik automatyczny.

Zasilanie nie jest włączone.

Ciśnienie wody jest zbyt niskie. • Pompa nie przestaje pompować

Przepełnienie. Hałas

Pewne odgłosy są normalnym • zjawiskiem. Przybory nie są unieruchomione w koszyczkach lub do koszyczka włożono coś małego. Silnik buczy.

Niewłaściwy detergent.

Rozlany dodatek do płukania. Plamy we wnętrzu zmywarki Naczynia nie są suche

Naczynia i sztućce nie są czyste

Został użyty detergent z barwnikiem. Dozownik dodatku do płukania • jest pusty. Niewłaściwy program.

Niewłaściwy sposób ładowania kosza.

Wymień bezpiecznik lub wyłącznik automatyczny. Odłącz wszelkie inne urządzenia korzystające z tego samego obwodu co zmywarka. Sprawdź, czy zmywarka jest włączona i drzwiczki są dobrze zamknięte. Sprawdź, czy wtyczka przewodu zasilającego jest poprawnie włożona do gniazda sieci elektrycznej. Sprawdź, czy dopływ wody jest poprawnie podłączony, a kurek odkręcony. System ma wbudowane zabezpieczenie przed przepełnieniem. Jeśli wykryje przepełnienie, odcina zasilanie pompy cyrkulacyjnej i włącza wypompowywanie. Na przykład: odgłosy mielenia miękkich resztek jedzenia i otwierania kubka z detergentem. Zwracaj uwagę, aby wszystkie obiekty w zmywarce były unieruchomione. Zmywarka nie jest regularnie używana. Jeśli zmywarka nie jest często używana, należy raz na tydzień ją napełniać i wypompowywać z niej wodę, aby uszczelki nie wysychały. Aby nie tworzyły się mydliny, używaj tylko specjalnego detergentu do zmywarek. Jeśli utworzą się mydliny, otwórz zmywarkę i poczekaj, aż wyparują. Wlej 4 l zimnej wody do wnętrza zmywarki. Zamknij i zatrzaśnij zmywarkę, a następnie uruchom cykl „namaczanie”, aby spuścić wodę. W razie potrzeby można to działanie powtórzyć. Jeśli dodatek do płukania się rozleje, należy go natychmiast zetrzeć. Używaj tylko detergentów bez barwników. Pamiętaj o napełnianiu dozownika dodatku do płukania. Wybierz bardziej intensywny program zmywania. Sprawdź, czy duże naczynia nie blokują ruchów dozownika detergentu i ramion natryskowych. 40_ Rozwiązywanie problemów DW5500M_DD81-02437P-00_PL.indd 40 2019-06-25 11:01:57 PROBLEM Plamy i nalot na szklankach i sztućcach Zmatowienie szklanek

Miękka woda w połączeniu ze zbyt dużą ilością detergentu. Żółty lub brązowy nalot na powierzchniach wewnętrznych

Plamy z kawy lub herbaty.

Biały nalot na powierzchni • wewnętrznej Pokrywka pojemnika na detergent nie zatrzaskuje się Detergent pozostał w dozowniku Para Cząsteczki żelaza w wodzie mogą powodować powstawanie nalotu. Minerały zawarte w twardej wodzie.

Aby usunąć plamy ze szklanek:

1. Wyjmij ze zmywarki wszystkie przybory

2. Nie dodawaj detergentu.

3. Wybierz najdłuższy cykl.

4. Uruchom zmywarkę i pozwól jej pracować

przez około 18–22 minut, wtedy będzie w trakcie głównego zmywania.

5. Otwórz drzwiczki i wlej 2 kubki octu na spód

6. Zamknij drzwiczki i pozwól zmywarce

dokończyć cykl. Jeśli ocet nie zadziała, wykonaj te same czynności, ale zamiast octu użyj 1/4 kubka (60 ml) kwasku cytrynowego w proszku.

Jeśli woda jest miękka, używaj mniej detergentu. Ponadto do zmywania szklanek używaj najkrótszego cyklu, po którym są czyste.
Usuń plamy ręcznie, używając roztworu 1/2 kubka wybielacza na 3 kubki ciepłej wody.

OSTRZEŻENIE: Przed przystąpieniem do czyszczenia wnętrza zmywarki należy odczekać 20 minut od zakończenia cyklu, aby elementy grzewcze ostygły. Nieprzestrzeganie tego zalecenia może grozić urazem. Należy skontaktować się z ﬁrmą zajmującą się zmiękczaniem wody w celu instalacji systemu ﬁltracji na dopływie wody. Wyczyść wnętrze wilgotną gąbką z detergentem lub specjalnym środkiem do zmywarek. Pamiętaj, aby chronić ręce za pomocą rękawic gumowych. Nigdy nie używaj żadnego innego środka czyszczącego oprócz detergentu do zmywarek ze względu na ryzyko spienienia lub zmydlenia. Obróć pokrętło do pozycji Wyłączone i przesuń zatrzask drzwiczek w lewo.

Pokrętło znajduje się w pozycji • innej niż Wyłączone.

Naczynia blokują dozownik detergentu Zwykłe zjawisko.

Wyjmij naczynia i włóż je poprawnie.

Aluminiowe przybory ocierały się o naczynia. Jest to zjawisko normalne.

Podczas suszenia i spuszczania wody z otworu wentylacyjnego obok zatrzasku drzwiczek może wydobywać się pewna ilość pary. Usuń te ślady delikatnym proszkiem do szorowania. Niewielka ilość czystej wody wokół wylotu na spodzie zmywarki utrzymuje lepsze nawilżenie uszczelek.

Czarne lub szare ślady na • naczyniach Woda stoi na dnie wnętrza • zmywarki

Rozwiązywanie problemów _41 DW5500M_DD81-02437P-00_PL.indd 41 2019-06-25 11:01:57

Bardzo twarda woda. Niska temperatura na wlocie. Przeładowanie zmywarki. Niewłaściwy sposób ładowania.

5. Stary lub wilgotny detergent w

6. Pusty dozownik dodatku do

7. Nieprawidłowe dozowanie

Rozwiązywanie problemów PROBLEM Zmywarka przecieka

Przyciski nie działają, gdy urządzenie jest włączone.

Przepełniony dozownik lub rozlany nabłyszczacz. Zmywarka nie jest wypoziomowana. Drzwiczki są otwarte. Funkcja Blokada sterowania jest włączona.

Uważaj, aby nie przepełniać dozownika nabłyszczacza. Rozlany nabłyszczacz może powodować nadmierne powstawanie mydlin i być przyczyną przepełnienia. Jeśli dodatek do płukania się rozleje, należy go zetrzeć wilgotną ściereczką. Wypoziomuj zmywarkę. Gdy drzwiczki są otwarte, przyciski nie działają. Nie dotyczy to wyłącznie przycisku POWER (ZASILANIE). Zamknij drzwiczki i naciśnij przycisk. Gdy funkcja Blokada sterowania jest włączona, przyciski nie odpowiadają. Aby odblokować zabezpieczenie, należy nacisnąć i przytrzymać przez trzy (3) sekundy przycisk Blokada sterowania. Funkcja Blokada sterowania jest wyłączana także w przypadku ponownego podłączenia przewodu zasilającego. Efekty zmywania mogą być niezadowalające ze względu na problemy z zasilaniem. Przed skontaktowaniem się z serwisem należy sprawdzić inny program.

W przypadku wystąpienia awarii urządzenie wyświetla kody błędów, które ostrzegają użytkownika. Kody Znaczenia Możliwe przyczyny

Kontrola dopływu wody Kurek nie jest otwarty, wlot wody jest zablokowany lub ciśnienie wody jest zbyt niskie

Wyciek Jeden z elementów zmywarki przecieka.

Brak osiągnięcia wymaganej temperatury Usterka elementu grzejnego

Usterka zaworu rozdzielacza Usterka zaworu rozdzielacza

Usterka komunikacji między główną płytką drukowaną a podrzędną płytką drukowaną Otwarty obwód lub przerwa w przewodzie wykorzystywanym do komunikacji bC2 Przycisk naciśnięty przez dłuższy czas Przycisk naciśnięty przez 30 sekund OSTRZEŻENIE: W przypadku przepełnienia, zanim zadzwonisz do serwisu, odetnij główny dopływ wody. Jeśli w komorze dolnej znajduje się woda z powodu przepełnienia lub niewielkiego wycieku, przed ponownym uruchomieniem zmywarki należy usunąć tę wodę. 42_ Rozwiązywanie problemów DW5500M_DD81-02437P-00_PL.indd 42 2019-06-25 11:01:57 Dodatek DANE TECHNICZNE Model DW60M6070IB Typ Do całkowitej zabudowy 220–240 V / 50 Hz Ciśnienie wody 0,04–1,0 MPa Znamionowy pobór mocy 1760–2100 W Przyłącze ciepłej wody 09 DODATEK Zasilanie Maks. 60 °C Typ suszenia Układ suszenia kondensacyjnego Typ zmywania Natryskiwanie przez dysze wirujące Wymiary (szerokość x głębokość x wysokość) 598 x 550 x 815 mm Pojemność zmywarki Zastawa 14-osobowa Waga Po rozpakowaniu: 44,5 kg WYMIARY PRODUKTU

DW60M6070IB Dodatek _43 DW5500M_DD81-02437P-00_PL.indd 43 2019-06-25 11:01:58 Zgodność ze standardami DW60M6070** Informacje na temat testu porównywalności:

Pojemność zmywarki: Zastawa 14-osobowa Standard testowy: EN 50242 Ustawienie kosza górnego: aby obniżyć położenie Program zmywania: Ekologiczny Dodatkowe opcje: Brak Ustawienia nabłyszczacza: 5 Ustawienie układu zmiękczania wody: H3 Dawka detergentu standardowego: zmywanie wstępne 5 g + główne zmywanie 30 g Sposób ułożenia przedmiotów pokazują poniższe rysunki: <Górny kosz> <Dolny kosz> <Koszyk na sztućce>

Widelce do nakładania

Dostawca SAMSUNG Nazwa modelu DW60M6070IB Pojemność nominalna (zastawa na ilość osób)

Klasa wydajności energetycznej A++ Roczne zużycie prądu, (AE c) (kWh/rok) 1)

Standardowe zużycie prądu w trakcie cyklu, (E t) (kWh) 0,93 Zużycie prądu w trybie wyłączenia, P o (W) 0,45 Zużycie prądu w trybie pozostawienia, P l (W) 0,49 Roczne zużycie wody, (AW c) (l/rok)

Klasa wydajności suszenia, A (najwyższa efektywność) do G (najniższa efektywność)

Program standardowy 3) Ekologiczny Czas trwania standardowego cyklu, (min)

Czas trwania trybu pozostawienia, (T l) (min)

Poziom emitowanego hałasu (dBA re 1pW)

Model Do całkowitej zabudowy DW60M6070IB Tak Pod blatem Wolnostojąca Do częściowej zabudowy

1) W oparciu o 280 standardowych cykli zmywania z wykorzystaniem zimnej wody i zużyciem energii w trybach

o niskim poborze. Rzeczywiste zużycie energii będzie zależeć od sposobu użytkowania urządzenia.

2) W oparciu o 280 standardowych cykli zmywania. Rzeczywiste zużycie wody będzie zależeć od sposobu

użytkowania urządzenia.

3) „Program standardowy” jest standardowym cyklem zmywania. Odnoszą się do niego informacje znajdujące

się na etykiecie i karcie produktu. Cykl ten jest odpowiedni do czyszczenia normalnie zabrudzonej zastawy stołowej. Program ten jest najbardziej efektywny w kwestii łącznego zużycia energii i wody.

4) Czas zmywania różni się w zależności od ciśnienia i temperatury dostarczanej wody.

Karta produktu _45 DW5500M_DD81-02437P-00_PL.indd 45 2019-06-25 11:02:00 Słowniczek do zmywarki

1. Silnik cyrkulacyjny

Silnik, który zasysa wodę pozostałą na podłodze zmywarki i prowadzi ją pod wysokim ciśnieniem przez wewnętrzną instalację wodą do górnych, środkowych i dolnych dysz.

Pompa, która odprowadza ze zmywarki zanieczyszczoną wodę, która powstaje podczas pracy zmywarki.

Grzałka znajduje się w instalacji wodnej wewnątrz zmywarki. Nagrzewa płynącą wodę w celu zwiększenia skuteczności zmywania.

Mierzy ilość doprowadzanej wody poprzez naliczanie impulsów IC znajdującego się obok zaworu wlotowego.

Znajduje się na wylocie odpływu wewnątrz zmywarki. Włącza lub wyłącza przepływ wody traﬁającej do dolnej części zmywarki. (Ten model nie ma tej części).

Pojemnik, w którym przechowywany jest detergent i nabłyszczacz. Umożliwia stosowanie ich w zmywarce. Dozownik automatycznie wprowadza detergent i nabłyszczacz do wnętrza zmywarki, gdy są potrzebne.

7. Układ wnętrza zmywarki

Wykonana ze stali nierdzewnej wewnętrzna obudowa, która tworzy podstawową konstrukcję zmywarki.

Miejsce wewnątrz zmywarki, w którym zbiera się woda. Wprowadzona woda zbiera się tutaj po zakończeniu obiegu. Układ odpływu jest podłączony do silnika cyrkulacyjnego i do pompy odpływowej.

9. Przedni układ wnętrza

zmywarki Wykonana ze stali nierdzewnej wewnętrzna obudowa, która stanowi wewnętrzny element przednich drzwiczek.

Plastikowy element, który tworzy główną konstrukcję podstawy.

Górny i dolny kosz, do których można wkładać naczynia.

12. Dysze środkowe/dolne

Zmywają naczynia, obracając się i wytryskując wodę pod wysokim ciśnieniem, doprowadzoną przez instalację wodną.

13. Regulator ciśnienia

Instalacja regulująca ciśnienie powietrza. Wyrównuje ciśnienie powietrza wewnątrz urządzenia, które rozszerza się pod wpływem wysokiej temperatury podczas programów zmywania i płukania, z ciśnieniem powietrza na zewnątrz.

14. Przełącznik blokady drzwi

Wykrywa otwarcie lub zamknięcie drzwiczek zmywarki. Otwarcie drzwiczek podczas pracy zmywarki powoduje tymczasowe zatrzymanie programu. 46_ Słowniczek do zmywarki DW5500M_DD81-02437P-00_PL.indd 46 2019-06-25 11:02:00 Uwaga DW5500M_DD81-02437P-00_PL.indd 47 2019-06-25 11:02:00 MASZ PYTANIA LUB UWAGI? KRAJ TELEFON STRONA INTERNETOWA GERMANY 06196 77 555 66 *HHP 06196 77 555 77 *OTH www.samsung.com/de/support FRANCE
