MANUALE UTENTE DW60M6070IB SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ DD81-02437P-00 DW5500M_DD81-02437P-00_DE.indd 48 2019-06-25 10:56:57 DW60M6070** Lavastoviglie manuale dell'utente immagina le possibilità Grazie per avere acquistato un prodotto Samsung. DW5500M_DD81-02437P-00_IT.indd 1 2019-06-25 10:59:26 Istruzioni di sicurezza Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della tua nuova lavastoviglie.

ISTRUZIONI DI SICUREZZA - COSA SAPERE

Leggi attentamente questo manuale per apprendere l'uso sicuro ed efficiente delle varie funzioni e caratteristiche offerte da questa lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ogniqualvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descritto. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento. Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche della lavastoviglie acquistata possono differire leggermente da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza di zona o visita il sito www.samsung.com per trovare le informazioni necessarie.

SIMBOLI DI SICUREZZA E PRECAUZIONI IMPORTANTI

Simboli di sicurezza importanti Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni materiali. AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali. ATTENZIONE ATTENZIONE Per evitare rischi di incendio, esplosione, scariche elettriche o lesioni personali durante l'uso della lavastoviglie, seguire queste fondamentali precauzioni: NON tentare di. NON disassemblare. NON toccare. Seguire le istruzioni fornite. Estrarre la spina dalla presa di corrente. Verificare il collegamento a massa dell'apparecchio per evitare scariche elettriche. Rivolgersi ad un Centro di assistenza autorizzato per ottenere assistenza. Nota La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente. Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contenuto. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente. AVVERTENZA Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni: 2_ Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 2 2019-06-25 10:59:38

1. Questo prodotto non deve essere utilizzato da bambini e adulti che

abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Per l'uso in Europa: Questo apparecchio può essere utilizzato

da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolti da bambini senza la supervisione di un adulto.

3. Controllare che i bambini non giochino con questo apparecchio.

4. Se il cavo di alimentazione è danneggiato, richiederne la

sostituzione al costruttore, a un tecnico dell’assistenza o a personale qualificato.

5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza

riutilizzare i tubi vecchi.

6. Verificare che tappeti o altri oggetti non ostruiscano le aperture di

ventilazione dell’apparecchio se queste sono poste alla base del prodotto.

7. Per l'uso in Europa: Senza una costante supervisione da parte di

un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio. Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 3 2019-06-25

10:59:38 Istruzioni di sicurezza

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino

involontario del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

9. Questo apparecchio è destinato a un uso domestico o applicazioni

similari, ad esempio: – aree adibite a cucina per il personale di negozi, uffici e altri ambienti lavorativi; – aziende agricole – uso da parte del cliente in hotel, motel e altri ambienti residenziali; – bed and breakfast.

10. Lo sportello non deve essere lasciato aperto in quanto potrebbe

rappresentare un pericolo.

11. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere

posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

12. AVVERTENZA: Alcuni detersivi per lavastoviglie sono altamente

alcalini. Possono essere estremamente pericolosi se ingeriti. Evitare il contatto con la pelle e con gli occhi e tenere i bambini lontano dall'apparecchio se lo sportello è aperto. Controllare che il comparto detersivo sia vuoto al termine del ciclo di lavaggio. 4_ Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 4 2019-06-25 10:59:38

ISTRUZIONI PER L'USO DELLA LAVASTOVIGLIE

Questa lavastoviglie non è progettata per un uso commerciale. E' intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

Negozi Uffici e showroom e dai residenti di:

• Ostelli e guest house. L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, così come specificato nel manuale dell'utente. Qualsiasi altro uso non è supportato dal costruttore e potrebbe risultare pericoloso. Il produttore non può essere ritenuto responsabile per danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio. Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione. AVVERTENZA AVVERTENZA Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo. ATTENZIONE Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare. ATTENZIONE Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali. Usare solo detersivo e brillantante formulati per lavastoviglie per uso domestico. Non usare detersivo liquido. Non usare detersivi fortemente acidi ATTENZIONE Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di questa precauzione potrebbe danneggiare gravemente il serbatoio. ATTENZIONE Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale. Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contenere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore. ATTENZIONE In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e asciugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto. Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contenitori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie possono provocarne la deformazione o lo scioglimento. Nei modelli dotati della funzione Avvio ritardato, verificare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformemente. AVVERTENZA Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale. Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 5 2019-06-25

10:59:38 Istruzioni di sicurezza

PROTEZIONE DEI BAMBINI

AVVERTENZA AVVERTENZA AVVERTENZA AVVERTENZA Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarne i comandi. I bambini non sono in grado di comprenderne i potenziali pericoli. Pertanto devono essere controllati ogniqualvolta si lavora in cucina. Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolti da bambini senza la supervisione di un adulto. I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizzarlo in sicurezza, riconoscendo i potenziali rischi di un uso inappropriato. TENERE I BAMBINI LONTANI DAI DETERSIVI! I detersivi per lavastoviglie contengono sostanze irritanti e corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Tenere i bambini lontano dalla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo. Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

ISTRUZIONI PER L'INSTALLAZIONE DELLA LAVASTOVIGLIE

AVVERTENZA ATTENZIONE AVVERTENZA AVVERTENZA Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visibile. Non utilizzare mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo. La lavastoviglie deve essere collegata a una presa di corrente dotata di apposito interruttore. La presa elettrica deve essere facilmente raggiungibile dopo l'installazione della lavastoviglie in modo che sia possibile scollegare l'apparecchio rapidamente e in qualsiasi momento. (Vedere la sezione “Parti e funzioni” a pagina 11). Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica, questa potrebbe surriscaldarsi con il conseguente rischio di incendio. La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a fiamme libere o altri apparecchi che possono irradiare calore, quali caloriferi ecc.. Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello. ATTENZIONE Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualificato. 6_ Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 6 2019-06-25 10:59:39 La sicurezza elettrica di questo apparecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e il sistema di messa a terra. E' della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico questo deve essere controllato da un elettricista qualificato. Il costruttore non potrà essere ritenuto responsabile per eventuali conseguenze derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche). ATTENZIONE Non collegare l'apparecchio alla presa di corrente mediante una multipresa o una prolunga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento). Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un tecnico qualificato una valutazione dei rischi associata a questo tipo di installazione. ATTENZIONE L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamento nell'acqua. Nel tubo del sistema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua, anche se troppo lungo. L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato possono rappresentare un pericolo. Il costruttore non potrà essere ritenuto responsabile del lavoro eseguito da personale non autorizzato. ATTENZIONE Il sistema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispettate le seguenti condizioni:

AVVERTENZA La lavastoviglie sia correttamente installata e collegata. Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario. Il rubinetto sia stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze). Il sistema impermeabile entra in funzione anche se l'apparecchio è spento. Tuttavia, l'apparecchio deve essere collegato alla corrente elettrica. Un apparecchio danneggiato può rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla dalla corrente elettrica e rivolgersi al rivenditore o al centro di assistenza. Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potrà essere ritenuto responsabile. Le riparazioni devono essere eseguite solo da un tecnico dell'assistenza qualificato. I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può essere garantita solo utilizzando ricambi originali. Scollegare sempre la lavastoviglie dalla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina). ATTENZIONE Se il cavo di collegamento è danneggiato, sostituirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo può essere sostituito solo da un centro assistenza autorizzato o da un tecnico qualificato. Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 7 2019-06-25

10:59:40 Istruzioni di sicurezza AVVERTENZA In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia. In caso di guasto o ai fini della pulizia, l'apparecchio risulta totalmente isolato dalla corrente elettrica quando: ATTENZIONE

l'interruttore della presa a parete è disattivato e la spina è estratta, oppure l'interruttore generale è disattivato, oppure il fusibile principale è disattivato, oppure Il fusibile a vite è stato rimosso (in paesi dove tale operazione è prevista). Non modificare l'apparecchio, salvo previa autorizzazione del costruttore. ATTENZIONE Non aprire mai il telaio/l'alloggiamento dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche. Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sarà invalidata. ATTENZIONE Durante l'installazione del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa. Verificare che il livello di durezza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria zona. (Vedere la sezione “Modalità addolcitore (impostazione del livello di durezza dell'acqua)” a pagina 15). 8_ Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 8 2019-06-25 10:59:41 INFORMAZIONI SUL SIMBOLO WEEE (RAEE) Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per informazioni sull'impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html Istruzioni di sicurezza DW5500M_DD81-02437P-00_IT.indd 9 2019-06-25

Funzioni della lavastoviglie Pannello di controllo Visualizzazioni

Modalità addolcitore (impostazione del livello di durezza dell'acqua) Carico del sale nell'addolcitore Uso del detersivo Uso del brillantante Regolazione della quantità di brillantante Uso dell'opzione Pastiglie

Caricamento del cestello superiore Caricamento del cestello inferiore Rastrelliere pieghevoli del cestello inferiore Cestello per posate Prestare attenzione durante l'inserimento nella lavastoviglie delle seguenti stoviglie

Accensione dell'apparecchio Cambio dei programmi Al termine del ciclo di lavaggio Tabella dei cicli di lavaggio

PULIZIA E MANUTENZIONE

Pulizia dei filtri Pulizia dei bracci irrigatori Pulizia dello sportello Manutenzione della lavastoviglie Protezione contro il congelamento Come aver cura della lavastoviglie.

IMPOSTAZIONE DELLA LAVASTOVIGLIE

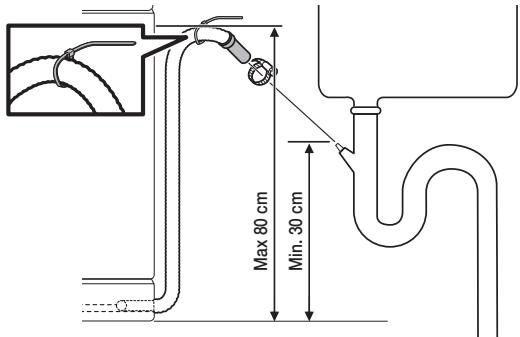

Carico e scarico dell'acqua Collegamento del tubo di scarico Posizionamento dell'apparecchio Avviamento della lavastoviglie

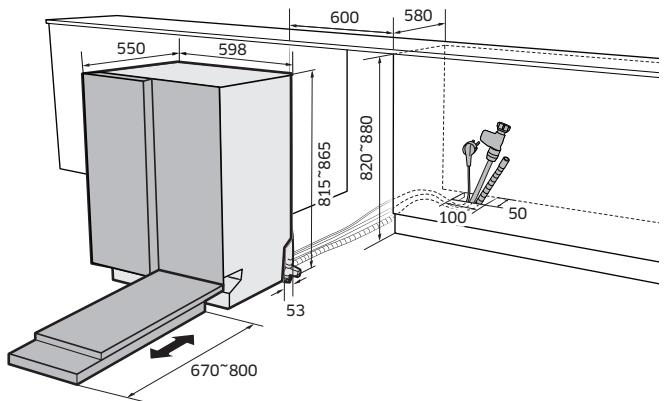

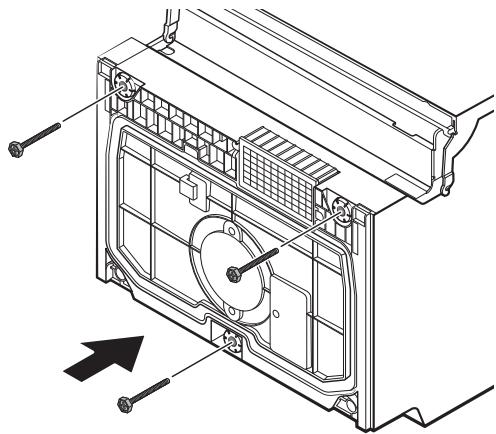

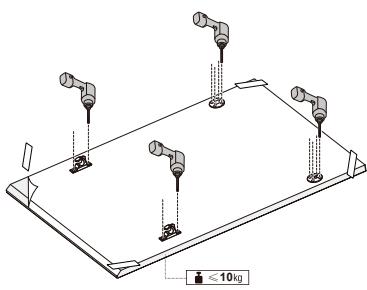

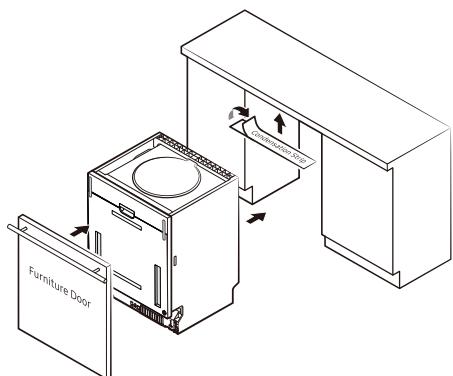

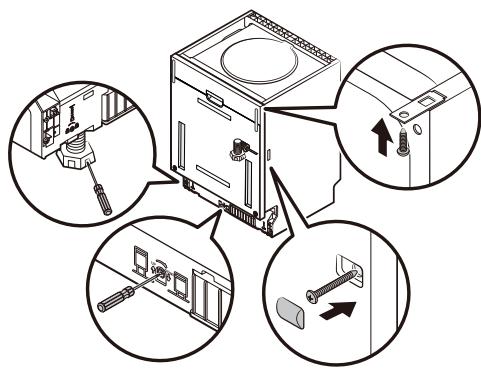

INSTALLAZIONE DELLA LAVASTOVIGLIE

Lavastoviglie ad incasso

Prima di chiamare il centro di assistenza Codici informativi APPENDICE

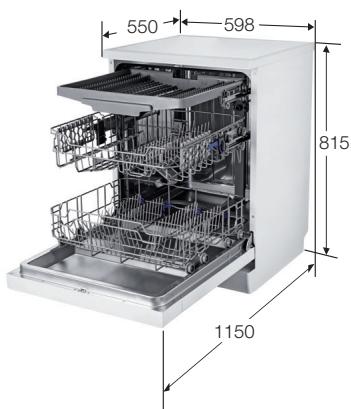

Specifiche Dimensioni del prodotto

FUNZIONI DELLA LAVASTOVIGLIE

Bracci di irrigazione

Tubo di scarico Accessori - Manuale dell'utente, imbuto per sale, cestello posate. Parti e funzioni DW5500M_DD81-02437P-00_IT.indd 11 2019-06-25 _11 10:59:41 Parti e funzioni

Power (Accensione) Premere questo tasto per accendere la lavastoviglie: il display si illumina.

Programma Premere questo tasto per selezionare il programma di lavaggio desiderato.

Selezionando Superiore, verrà attivato solo l'ugello del cestello superiore. L'ugello del cestello inferiore rimarrà disattivo. Usare questa funzione per effettuare il lavaggio di un piccolo carico o per lavare solo i bicchieri riposti nel cestello superiore.

Superiore Selezionando Superiore, riporre i piatti, i bicchieri ecc. solo nel cestello superiore. La lavastoviglie non laverà il contenuto del cestello inferiore. Selezionando Superiore si riduce sia il tempo di lavaggio sia la quantità di energia elettrica impiegata. Selezionando Inferiore, verrà attivato solo l'ugello del cestello inferiore. L'ugello del cestello superiore rimarrà disattivo. Usare questa funzione per effettuare il lavaggio di un piccolo carico o per lavare solo i bicchieri riposti nel cestello inferiore.

Inferiore Selezionando Inferiore, riporre i piatti, i bicchieri ecc. solo nel cestello inferiore. La lavastoviglie non laverà il contenuto del cestello superiore. Selezionando Inferiore si riduce sia il tempo di lavaggio sia la quantità di energia elettrica impiegata.

Igiene Premere il tasto Igiene per ottenere il massimo igiene nella lavastoviglie. Questa funzione è disponibile per tutti i programmi escluso Auto, Rapido e Prelavaggio.

Pastiglie Per selezionare l'opzione Pastiglie che permette la sostituzione del sale e del brillantante con un'unica pastiglia Pastiglie. Questa opzione può essere usata con tutti i programmi tranne Auto, Rapido e Prelavaggio. Blocco controlli Questa opzione permette di bloccare i tasti del pannello di controllo in modo che i bambini non possano azionare accidentalmente la lavastoviglie premendo uno dei tasti del pannello. Per bloccare o sbloccare i tasti del pannello di controllo, tenere premuti i tasti Blocco controlli per tre (3) secondi.

Se la spia “Avvio ritardato” è accesa, ciò indica che è stata selezionata l'opzione “Avvio ritardato”. Aggiungi brillantante Spia Spia

Se la spia “Aggiungi brillantante” è accesa, ciò indica che il serbatoio del brillantante è quasi vuoto e necessita di essere riempito. Aggiungi sale Spia

Se la spia “Aggiungi sale” si accende, significa che la lavastoviglie ha poco sale ed è necessario provvedere al riempimento del serbatoio.

Display Visualizza il tempo rimanente, il codice informativo o il tempo del ritardo.

Avvio ritardato Premere questo tasto per impostare le ore di ritardo per l'avvio del lavaggio. E' possibile impostare un ritardo di avvio massimo di 24 ore. Prendo una volta questo tasto si ritardo l'avvio del ciclo di lavaggio di un'ora. Start (Avvio) Per avviare un programma, premere il tasto Start (Avvio) prima di chiudere lo sportello. *Reset : Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto Start (Avvio) per tre (3) secondi. Una volta reimpostata la lavastoviglie, selezionare un'opzione e tenere premuto il tasto Start (Avvio) per riavviare la lavastoviglie.

È possibile selezionare le opzioni (Pastiglie, Mezzo carico, Avvio ritardato, Igiene) prima di avviare un programma. Per impedire che il touchpad perda sensibilità, seguire queste istruzioni:

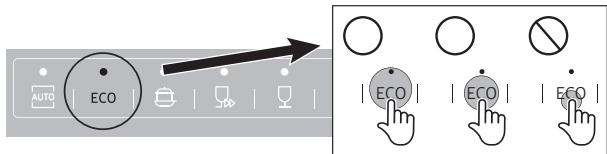

Toccare il centro di ogni tasto con un dito. Non premere con forza.

Pulire la superficie di contatto regolarmente con un panno morbido inumidito.

Prestare attenzione a non toccare più di un tasto per volta, tranne quando indicato. kAĮ kAĮ kAĮ Parti e funzioni DW5500M_DD81-02437P-00_IT.indd 13 2019-06-25 _13 10:59:44 Parti e funzioni VISUALIZZAZIONI DW60M6070IB

Icone programmi Premere il tasto Programma per selezionare ogni programma. Auto Oggetti di uso quotidiano da poco a molto sporchi, rilevamento automatico del livello di sporco ECO Oggetti di uso quotidiano con sporco normale, ridotto consumo energetico e di acqua. Intensivo Pentole e padelle molto sporche Rapido Stoviglie poco sporche e programma di lavaggio molto breve. Delicato Stoviglie delicate poco sporche. Veloce Oggetti di uso quotidiano con un ciclo di lavaggio breve. Prelavaggio Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma. Spie rabbocchi Se le spie Aggiungi brillantante o Aggiungi sale si accendono, ciò indica che è necessario procedere al riempimento del serbatoio del brillantante o del sale. Spia Aggiungi sale Se la spia "Aggiungi sale" si accende, ciò indica che la lavastoviglie ha un livello di sale basso ed il relativo serbatoio deve essere riempito. Per riempire il serbatoio del sale, vedere “Carico del sale nell'addolcitore” a pagina 16. Spia Aggiungi brillantante Se la spia Aggiungi brillantante è accesa, ciò indica che la lavastoviglie ha un livello di brillantante basso ed il suo relativo serbatoio deve essere riempito. Per riempire il serbatoio del brillantante, vedere “Riempimento del serbatoio del brillantante” a pagina 18. Spia Avvio ritardato Se la spia “Avvio ritardato” si accende, significa che la relativa funzione è attiva. Display Visualizza il tempo rimanente, il codice informativo o il tempo del ritardo. 14_ Parti e funzioni DW5500M_DD81-02437P-00_IT.indd 14 2019-06-25 10:59:44 Uso del detersivo e dell'addolcitore MODALITÀ ADDOLCITORE (IMPOSTAZIONE DEL LIVELLO DI DUREZZA DELL'ACQUA) DUREZZA ACQUA ° dH ° fH ° Clark mmol/l Posizione selettore Consumo sale (grammi/ciclo)

02 USO DEL DETERSIVO E DELL'ADDOLCITORE

La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Ciò serve ad ottimizzare il livello di consumo del sale. Per impostare il consumo di sale, procedere come segue:

1. Accendere l'apparecchio;

2. Premere il tasto Veloce per oltre 5 secondi per avviare l'addolcitore dell'acqua entro 60 secondi dall'accensione

• Premere il tasto Veloce per selezionare il set corretto in base alle condizioni locali; le impostazioni varieranno in questa sequenza: H1 H2 H3 H4 H5 H6; Si consiglia di modificare le impostazioni seguendo quanto indicato nella tabella che segue.
• Impostazioni di fabbrica: H3 (EN 50242)

3. Attendere 5 secondi per terminare l'impostazione.

1 dH (grado tedesco) = 0,178 mmol/l 1 Clark (grado inglese) = 0,143 mmol/l 1 fH (grado francese) = 0,1 mmol/l Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona. ADDOLCITORE D'ACQUA La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua. [Depositi sulle posate] Uso del detersivo e dell'addolcitore DW5500M_DD81-02437P-00_IT.indd 15 2019-06-25 _15 10:59:45 Uso del detersivo e dell'addolcitore

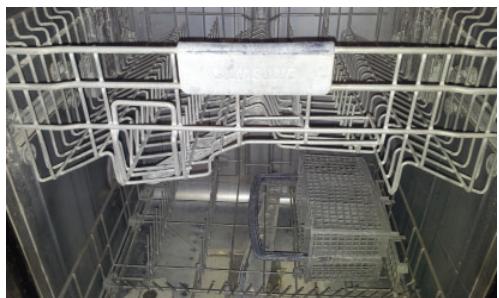

CARICO DEL SALE NELL'ADDOLCITORE

Usare sempre il sale apposito per lavastoviglie. Il serbatoio del sale è situato sotto il cestello inferiore e deve essere rabboccato come segue: ATTENZIONE

Usare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non sono specifici per lavastoviglie, in particolare il sale da tavola, e possono danneggiare l'addolcitore. I danni causati alla lavastoviglie dall'uso di un tipo di sale non idoneo non sono coperti da garanzia e il costruttore non potrà essere ritenuto responsabile di tali danni. Rabboccare il sale appena prima di iniziare un programma di lavaggio completo. Ciò impedirà che residui di sale o di acqua salata permangano sul fondo della lavastoviglie per un lungo periodo di tempo, una eventualità che potrebbe causare corrosione. Dopo il primo ciclo di lavaggio la luce sul pannello di controllo si spegne.

1. Rimuovere il cestello inferiore, quindi svitare e rimuovere il tappo del serbatoio del

2. Riempiendo il serbatoio per la prima volta, riempirlo per 2/3 del suo volume con acqua (circa 1 litro).

3. Introdurre l'imbuto (in dotazione) nell'apertura e versare circa 1,5 kg di sale. È

normale che una piccola quantità d'acqua fuoriesca dal serbatoio.

4. Avvitare con cura il tappo.

5. Solitamente, la spia di rabbocco del sale si spegne dopo il riempimento del serbatoio.

Il serbatoio del sale deve essere riempito all'accensione della spia sul pannello. Sebbene il serbatoio del sale sia stato sufficientemente riempito, la spia potrebbe non spegnersi fino a quando il sale non si sia completamente sciolto. Anche se la spia di rabbocco sale sul pannello di controllo non si accende, è possibile calcolare il momento in cui è necessario eseguire il rabbocco del sale nell'addolcitore tenendo il conto dei cicli di lavaggio eseguiti. Se è stato versato sale all'interno della lavastoviglie, eseguire un programma di prelavaggio per eliminare l'eccedenza versata. 16_ Uso del detersivo e dell'addolcitore DW5500M_DD81-02437P-00_IT.indd 16 2019-06-25 10:59:45

Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Aggiungere la quantità di detersivo idonea al programma selezionato per garantire prestazioni ottimali.

02 USO DEL DETERSIVO E DELL'ADDOLCITORE

ATTENZIONE: Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efficacia della lavastoviglie o provocarne il malfunzionamento. AVVERTENZA: Non ingerire il detersivo per lavastoviglie. Non inalare i fumi. Il detersivo per lavastoviglie contiene sostanze chimiche irritanti e caustiche che possono compromettere la capacità respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza. AVVERTENZA: Tenere il detersivo per lavastoviglie lontano dalla portata dei bambini. Riempimento del dispenser del detersivo

1. Aprire il dispenser del detersivo agendo sul tasto di sgancio del

coperchio. Il coperchio è sempre aperto al termine di un programma di lavaggio.

2. Aggiungere nell'apposito scomparto la quantità di detersivo

3. Chiudere il coperchio facendolo scorrere verso sinistra e premerlo

verso il basso. Non esiste un tasto specifico per l'uso di detersivo in pastiglie.

4. Per ottenere migliori risultati di lavaggio, specie in presenza di stoviglie molto sporche, aggiungere una piccola

quantità di detersivo sullo sportello (circa 8 gr). Ciò servirà durante la fase di prelavaggio. Uso del detersivo e dell'addolcitore DW5500M_DD81-02437P-00_IT.indd 17 2019-06-25 _17 10:59:48 Uso del detersivo e dell'addolcitore

USO DEL BRILLANTANTE

Riempimento del serbatoio del brillantante Quando la spia Aggiungi brillantante si accende sul pannello di controllo, riempire il serbatoio di brillantante. La lavastoviglie è stata progettata per utilizzare solo brillantante liquido. L'uso di un brillantante in polvere provocherà l'otturazione del serbatoio e il malfunzionamento della lavastoviglie. Il brillantante migliora le prestazioni di asciugatura della lavastoviglie. ATTENZIONE: Non introdurre normale detersivo nel serbatoio del brillantante.

1. Aprire il tappo del serbatoio del brillantante sollevandolo per la

maniglia. L'aggiunta di brillantante al detersivo in pastiglie migliora le prestazioni di asciugatura.

2. Riempire il serbatoio con brillantante idoneo.

Usare l'occhiello per controllare il riempimento del serbatoio. ATTENZIONE: Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio.

3. Al termine richiudere il tappo.

È possibile regolare la quantità di brillantante mediante la sequenza indicata sotto. Una migliore asciugatura viene di solito ottenuta impostando un numero maggiore.

1. Accendere la lavastoviglie.

2. Premere il tasto Veloce (modello da incasso) o il tasto Programma (modello ad installazione libera) per cinque secondi, entro 60 secondi dall'accensione della lavastoviglie (seguire la stessa procedura per l'impostazione dell'addolcitore).

3. Premere il tasto Avvio ritardato per accedere alla modalità di impostazione del brillantante.

4. Il LCD mostra il livello corrente di brillantante presente nel serbatoio (d1 a d5).

5. Premere il tasto Veloce (modello da incasso) o il tasto Programma (modello ad installazione libera) per selezionare la quantità di brillantante desiderata. I valori cambiano nella seguente sequenza; d1 d2 d3 d4 d5 d1 (il valore predefinito è d4).

6. Selezionare la quantità di brillantante ed attendere 5 secondi per completare l'impostazione.

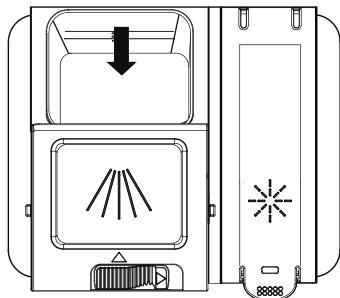

USO DELL'OPZIONE PASTIGLIE

La lavastoviglie è dotata della funzione Pastiglie che non necessita di sale né brillantante ma di una pastiglia 3 In1. L'impostazione Pastiglie è dedicata solo all'uso delle pastiglie Pastiglie. Se si usano pastiglie Pastiglie senza attivare questa funzione, le prestazioni della lavastoviglie non saranno ottimali.

1. Inserire la pastiglia Pastiglie nel contenitore quindi attivare l'opzione Pastiglie.

2. Chiudere il coperchio premendolo fino ad avvertire uno scatto.

Se si usano detersivi compatti combinati Pastiglie, verificare che il coperchio si chiuda correttamente. ATTENZIONE: Tenere tutti i detersivi in un luogo sicuro fuori dalla portata dei bambini. Aggiungere sempre il detersivo nel dispenser poco prima di avviare la lavastoviglie. Uso del detersivo e dell'addolcitore DW5500M_DD81-02437P-00_IT.indd 19 2019-06-25 _19 10:59:51 Inserimento delle stoviglie nei cestelli Per ottenere le migliori prestazioni di lavaggio seguire queste precauzioni per caricare i cestelli. Le funzioni e l'aspetto dei cestelli e del contenitore per le posate possono variare a seconda del modello. Prestare attenzione prima e dopo aver caricato i cestelli della lavastoviglie Eliminare eventuali grandi quantità di cibo residuo. Non è necessario sciacquare i piatti in acqua corrente. Inserire le stoviglie nei cestelli nel seguente ordine:

1. Tazze, bicchieri, pentole e padelle devono essere inseriti a testa in giù.

2. Le stoviglie curve o concave devono essere inclinate in modo che l'acqua possa defluire.

3. Impilarli in modo sicuro per non farli cadere.

4. Non devono impedire il movimento rotatorio dei bracci durante il ciclo di lavaggio.

Gli oggetti molti piccoli non possono essere lavati in lavastoviglie poiché potrebbero cadere dai cestelli. Estrazione dei piatti Per impedire il gocciolamento di acqua dal cestello superiore a quello inferiore, vuotare prima il cestello inferiore, quindi quello superiore.

CARICAMENTO DEL CESTELLO SUPERIORE

Il cestello superiore è progettato per trattenere oggetti più delicati e leggeri, quali bicchieri, tazzine e tazze, così come piatti, piccole scodelle e padelle piane (se non eccessivamente sporche). Inserire i piatti e le stoviglie in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giù.

DW60M6070 (Servizio da 14) Tazze

Recipienti da portata di piccole Recipienti da portata di medie dimensioni dimensioni

Recipienti da portata di grandi dimensioni 20_ Inserimento delle stoviglie nei cestelli DW5500M_DD81-02437P-00_IT.indd 20 2019-06-25 10:59:52 Regolazione del cestello superiore L'altezza del cestello superiore può essere regolata per avere più spazio per gli utensili più grandi sia nel cestello superiore sia in quello inferiore. ATTENZIONE: Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. Se si regola il cestello dopo avere caricato i piatti, questi si potrebbero danneggiare. A posizione inferiore A posizione superiore Inserimento delle stoviglie nei cestelli DW5500M_DD81-02437P-00_IT.indd 21

03 INSERIMENTO DELLE STOVIGLIE NEI CESTELLI

1. Per abbassare il cestello superiore, premere

le leve “A” situate a sinistra e a destra del cestello superiore e premere leggermente e contemporaneamente il cestello superiore verso il basso.

2. Per sollevare il cestello superiore, tirare il cestello

verso l'alto senza azionare le leve. 2019-06-25 _21 10:59:54 Inserimento delle stoviglie nei cestelli

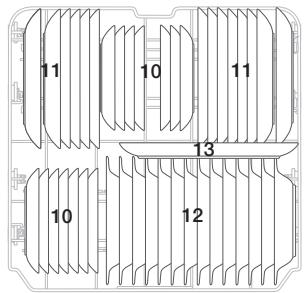

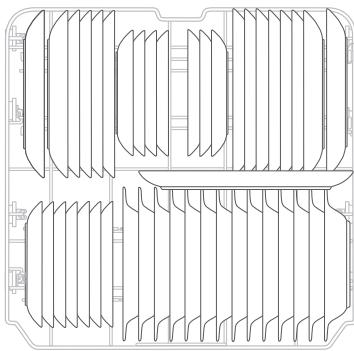

CARICAMENTO DEL CESTELLO INFERIORE

Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire nel cestello inferiore: pentole, padelle, coperchi, piatti da portata e insalatiere come mostrato nella figura di destra. E' preferibile posizionare i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre posizionati a testa in giù. Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua. Il cestello inferiore è dotato di separatori richiudibili in modo da alloggiare più comodamente pentole e padelle.

DW60M6070 (Servizio da 14)

Piatti da dessert Piatti da portata Zuppiere Piatti ovali Stoviglie lunghe, posateria da portata, posate per insalata e grandi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

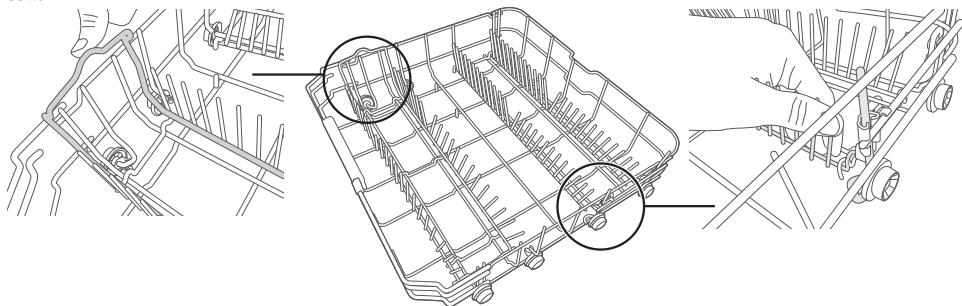

RASTRELLIERE PIEGHEVOLI DEL CESTELLO INFERIORE

Per un migliore impilamento di pentole e padelle, le rastrelliere possono essere piegate e/o estratte come mostrato nella figura sotto. 22_ Inserimento delle stoviglie nei cestelli DW5500M_DD81-02437P-00_IT.indd 22 2019-06-25 10:59:54

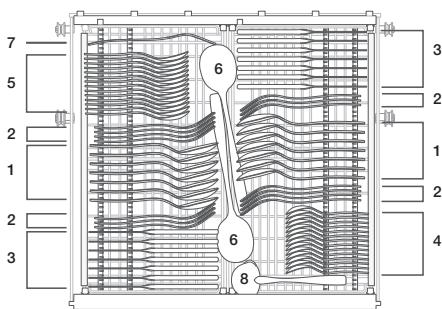

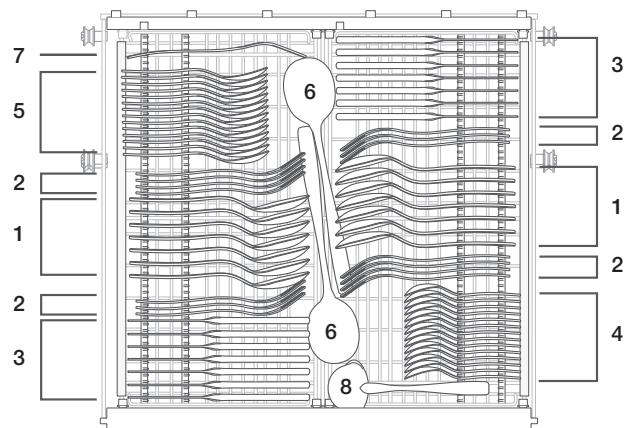

Le posate devono essere inserite nell'apposito cestello con il manico rivolto verso il basso: I cucchiai devono essere inseriti uno alla volta negli appositi alloggiamenti, mentre le posate lunghe devono essere inserite in orizzontale nella parte anteriore del cestello superiore.

Cucchiaini da dessert

Forchette da portata

Non lasciare che le posate fuoriescano dal fondo. Inserire sempre gli oggetti appuntiti con la punta rivolta verso il basso! Inserimento delle stoviglie nei cestelli DW5500M_DD81-02437P-00_IT.indd 23 2019-06-25 _23 10:59:59 Inserimento delle stoviglie nei cestelli

PRESTARE ATTENZIONE DURANTE L'INSERIMENTO NELLA LAVASTOVIGLIE

DELLE SEGUENTI STOVIGLIE

Non idoneo Parzialmente idoneo Stoviglie in plastica che non resistono al calore. Posate meno recenti con parti incollate insieme che non resistono alle alte temperature. Posate o piatti incollati. Articoli in peltro o rame Cristalli con piombo. Articoli in acciaio soggetti alla ruggine. Piatti in legno. Articoli in fibre sintetiche. Alcuni tipi di bicchieri possono diventare opachi dopo un certo numero di lavaggi. Le parti in argento o alluminio hanno la tendenza a scolorire durante il lavaggio. Le decorazioni smaltate o vetrificate possono sbiadire con frequenti lavaggi in lavastoviglie. Non lavare oggetti sporchi di cenere di sigarette, cera di candele, lacca o vernice. Verificare che le stoviglie siano idonee al lavaggio in lavastoviglie. Non caricare eccessivamente la lavastoviglie. La lavastoviglie può contenere un massimo di 12 piatti standard. Non inserire piatti non idonei per il lavaggio in lavastoviglie. Ciò è indicazione per ottenere buoni risultati e risparmiare energia. Caricamento di piatti e posate I piatti e le posate non devono impedire la rotazione dei bracci di irrigazione. Inserire tazze, bicchieri, padelle, ecc con le aperture rivolte verso il basso in modo che l'acqua non possa raccogliersi all'interno. I piatti e le posate non devono essere inseriti uno dentro l'altro o coprirsi a vicenda

Per evitare di danneggiare i bicchieri, prestare attenzione affinché non si tocchino. Inserire gli oggetti grandi più difficili da alloggiare nel cestello inferiore. Il cestello superiore è studiato per alloggiare gli oggetti più delicati e leggeri quali bicchieri, tazzine e tazze. ATTENZIONE I coltelli lunghi inseriti in posizione verticale sono un potenziale pericolo! Le posate lunghe e/o appuntite come i coltelli da intaglio devono essere inseriti orizzontalmente nel cestello superiore. Danni a bicchieri e altri piatti. Possibili cause Rimedio suggerito

Tipi di vetro o processo di fabbricazione. Composizione chimica del detersivo. Temperatura dell'acqua e durata del programma di lavaggio.

Usare bicchieri e piatti contrassegnati come idonei per il lavaggio in lavastoviglie dal produttore. Usare un detersivo delicato indicato per il tipo di piatti inseriti. Se necessario, richiedere maggiori informazioni al produttore del detersivo. Selezionare un programma a bassa temperatura. Per evitare danni, estrarre i bicchieri e le posate dalla lavastoviglie al termine del lavaggio. 24_ Inserimento delle stoviglie nei cestelli DW5500M_DD81-02437P-00_IT.indd 24 2019-06-25 11:00:00 Programmi di lavaggio ACCENSIONE DELL'APPARECCHIO Alla perfetta chiusura dello sportello si avverte uno scatto. Al termine del lavaggio è possibile chiudere l'interruttore premendo il tasto Power (Accensione).

CAMBIO DEI PROGRAMMI

Premessa: 1. Un ciclo di lavaggio in corso può essere modificato solo poco dopo averlo avviato. In caso contrario, il detersivo potrebbe essere già stato rilasciato e l'apparecchio potrebbe aver già scaricato l'acqua. In questo caso, è necessario riempire nuovamente la vaschetta del detersivo (vedere la sezione “Riempimento del dispenser del detersivo”).

2. Premere il tasto Power (Accensione) o il tasto Start (Avvio) per 3 secondi per annullare il programma, quindi

riaccendere la lavastoviglie nuovamente per cambiare il programma a piacere. Aprendo lo sportello durante un ciclo di lavaggio, la lavastoviglie si arresta. La spia del programma eseguito smetterà di lampeggiare e si avvertirà un segnale acustico ogni minuto, fino a quando non si richiuderà lo sportello. Dopo aver chiuso lo sportello, la lavastoviglie riprenderà a funzionare automaticamente dopo 3 secondi. Se il modello in uso ha una funzione di memoria difettosa, l'apparecchio terminerà il programma selezionato dopo lo spegnimento. Aggiungere i piatti E' possibile aggiungere in qualsiasi momento un piatto dimenticato prima dell'apertura del dispenser del detersivo.

1. Aprire di poco lo sportello per interrompere il funzionamento.

2. Una volta fermati i bracci erogatori, è possibile aprire completamente lo sportello.

3. Aggiunta di piatti dimenticati.

4. Chiudere lo sportello, la lavastoviglie riprenderà il funzionamento dopo dieci secondi.

AVVERTENZA: E' pericoloso aprire lo sportello durante il lavaggio a causa del vapore bollente all'interno della lavastoviglie. Se lo sportello viene aperto durante il ciclo di lavaggio, entra in funzione un meccanismo di sicurezza che interrompe il lavaggio. Programmi di lavaggio DW5500M_DD81-02437P-00_IT.indd 25 2019-06-25 _25 11:00:00

04 PROGRAMMI DI LAVAGGIO

Avvio di un ciclo di lavaggio

1. Estrarre il cestello superiore e inferiore, caricare i piatti e spingerli indietro.

Si consiglia di caricare prima il cestello inferiore, quindi quello superiore (vedere la sezione “Inserimento delle stoviglie nei cestelli”).

2. Versare il detersivo (vedere la sezione “Uso del detersivo e dell'addolcitore”).

3. Inserire la spina nella presa di corrente. La tensione di alimentazione è di 220-240 V~, 50 Hz. Verificare che il rubinetto di mandata dell'acqua sia aperto e che vi sia la giusta pressione.

4. Chiudere lo sportello e premere il tasto Power (Accensione) per avviare la lavastoviglie.

Programmi di lavaggio

AL TERMINE DEL CICLO DI LAVAGGIO

Al termine del lavaggio, la lavastoviglie emetterà un segnale acustico quindi si fermerà. Sul visore digitale comparirà “0", e solo in questo caso il lavaggio verrà terminato.

1. Spegnere la lavastoviglie premendo il tasto Power (Accensione).

2. Chiudere il rubinetto di carico dell'acqua!

Aprire lo sportello con cautela. Dallo sportello aperto può fuoriuscire vapore bollente!

I piatti bollenti sono più sensibili agli urti. Lasciare raffreddare i piatti per circa 15 minuti prima di estrarli dalla lavastoviglie. Aprire lo sportello della lavastoviglie e lasciarlo socchiuso per qualche minuto prima di estrarre i piatti. Ciò consentirà di farli raffreddare e asciugare meglio. La ventola rimane in funzione per asciugare le stoviglie dopo l'apertura dello sportello. Una volta asciugate le stoviglie, chiudere lo sportello. È normale che la lavastoviglie sia bagnata internamente. Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.

TABELLA DEI CICLI DI LAVAGGIO

Programma Intensivo Intensivo + Igiene ECO * ECO + Igiene Delicato Delicato + Igiene Descrizione del ciclo Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo Risciacquo Risciacquo (70 °C) Asciugatura Prelavaggio (50 °C) Lavaggio (60 °C) Risciacquo Risciacquo Risciacquo (70 °C) Asciugatura Prelavaggio Lavaggio (50 °C) Risciacquo (55 °C) Asciugatura Prelavaggio Lavaggio (50 °C) Risciacquo (60 °C) Asciugatura Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo (60 °C) Asciugatura Prelavaggio Lavaggio (40 °C) Risciacquo Risciacquo (65 °C) Asciugatura Detersivo Durata (min) (Prelavaggio/Lavaggio principale) (g) Energia (Kwh) Acqua (ℓ) 5/30

Veloce + Igiene Descrizione del ciclo Il tempo di lavaggio varia in base alla pressione ed alla temperatura dell’acqua erogata. Rapido: Si sconsiglia l'uso prolungato del programma Rapido. Ciò potrebbe ridurre le prestazioni dell'addolcitore. Programmi di lavaggio DW5500M_DD81-02437P-00_IT.indd 27 2019-06-25 _27 11:00:00 Pulizia e manutenzione

Sistema di filtraggio Per comodità dell'utente è stato previsto un sistema di filtraggio e una pompa di drenaggio facilmente accessibili. Il sistema di filtraggio è composto da tre componenti: il filtro principale, il filtro a maglie larghe, ed il filtro fine.

1. Filtro principale: Le particelle di cibo e sporco catturate da questo filtro vengono

disgregate da uno speciale getto emesso dal braccio erogatore inferiore ed espulse tramite il tubo di scarico.

2. Filtro a maglie larghe: Gli oggetti di dimensioni maggiori, quali frammenti di

ossa o vetro, che potrebbero otturare lo scarico vengono trattenuti da questo filtro. Per rimuovere i detriti catturati dal filtro, premere delicatamente le linguette sulla parte superiore del filtro per sollevarlo.

3. Filtro fine: Questo filtro trattiene i residui di cibo e sporco nell'area di raccolta e

ne impedisce il deposito sui piatti durante il lavaggio.

ATTENZIONE: Non capovolgere il filtro fine. Gruppo filtro Per ottenere prestazioni e risultati migliori, pulire sempre il gruppo filtro. Il filtro elimina in modo efficace le particelle di cibo dall'acqua di lavaggio impedendone il ricircolo durante il ciclo. Per questo motivo, rimuovere le particelle di cibo di dimensioni maggiori catturate dal filtro a ogni ciclo di lavaggio, sciacquando il filtro semicircolare e la vaschetta di raccolta in acqua corrente. Per estrarre il gruppo filtro, ruotarlo in senso antiorario e sollevarlo. Il gruppo filtro deve essere pulito regolarmente. Per pulire i filtri a maglie larghe e fine, usare una spazzola idonea. Quindi, reinserire il gruppo filtro nel suo alloggiamento, premendolo verso il basso e ruotandolo in senso orario. Aperto Non utilizzare mai la lavastoviglie senza i filtri montati. Un montaggio non corretto dei filtri può ridurre le prestazioni dell'apparecchio e danneggiare piatti e stoviglie. AVVERTENZA: Non utilizzare mai la lavastoviglie senza i filtri montati in posizione. Durante la pulizia dei filtri, prestare attenzione a non danneggiarli. In caso contrario, il funzionamento dei filtri potrebbe risultare compromesso con un conseguente calo delle prestazioni di lavaggio o danni alle parti interne. 28_ Pulizia e manutenzione DW5500M_DD81-02437P-00_IT.indd 28 2019-06-25 11:00:00

PULIZIA DEI BRACCI IRRIGATORI

05 PULIZIA E MANUTENZIONE

E' necessario pulire regolarmente i bracci irrigatori poiché le sostanze chimiche contenute nell'acqua dura possono otturare gli ugelli e i loro cuscinetti. Per rimuovere il braccio centrale, trattenere il dado, ruotare il braccio in senso orario ed estrarlo. Per rimuovere il braccio inferiore, tirarlo verso l'alto. Sciacquare i bracci in acqua calda saponata e usare una spazzola morbida per pulire gli ugelli. Dopo averli sciacquati bene, rimontarli. Aperto

PULIZIA DELLO SPORTELLO

Per pulire i bordi dello sportello, usare un panno morbido inumidito. Inoltre, non usare prodotti di pulizia abrasivi o pagliette metalliche sulla superficie esterna per non graffiare il rivestimento. Alcuni tipi di carta possono graffiare o lasciare segni sulla superficie. AVVERTENZA: Non usare mai prodotti di pulizia spray per pulire il pannello dello sportello; potrebbero danneggiare la chiusura dello sportello o i componenti elettrici. Si sconsiglia di utilizzare prodotti per la pulizia abrasivi o alcuni tipi di carta sulla superficie esterna per evitare di graffiare o lasciare segni sulla superficie in acciaio.

MANUTENZIONE DELLA LAVASTOVIGLIE

Per pulire il pannello di controllo usare un panno leggermente inumidito, quindi asciugare con cura. Per pulire la parte esterna usare una cera pulente. Non usare oggetti appuntiti, pagliette abrasive o spatole rigide su nessuna parte della lavastoviglie.

PROTEZIONE CONTRO IL CONGELAMENTO

Se la lavastoviglie viene lasciata in un luogo non riscaldato durante l'inverno:

1. Scollegare l'alimentazione elettrica.

2. Chiudere il rubinetto di mandata dell'acqua e scollegare il tubo dalla valvola.

3. Drenare l'acqua residua dal tubo di ingresso e dalla valvola. (Usare un recipiente per raccogliere l'acqua)

4. Ricollegare il tubo di carico dell'acqua alla valvola.

5. Rimuovere il filtro sul fondo e asciugare l'acqua residua con una spugna.

Pulizia e manutenzione DW5500M_DD81-02437P-00_IT.indd 29 2019-06-25 _29 11:00:01 Pulizia e manutenzione COME AVER CURA DELLA LAVASTOVIGLIE.

Dopo ogni lavaggio Dopo ogni lavaggio, chiudere il rubinetto di mandata dell'acqua e lasciare lo sportello leggermente aperto in modo da lasciare fuoriuscire l'umidità e gli odori residui. Estrarre la spina dalla presa di corrente Prima di effettuare la pulizia ed eseguire la manutenzione, estrarre sempre la spina dalla presa di corrente. Non utilizzare solventi o abrasivi per la pulizia Per pulire la parte esterna e in gomma della lavastoviglie, non utilizzare solventi o prodotti abrasivi. Usare solo un panno morbido inumidito e acqua calda saponata. Per rimuovere eventuali macchie o sporco dalla superficie interna, usare un panno inumidito con acqua e un po' di aceto bianco, oppure un prodotto apposito per lavastoviglie. Prima di andare in vacanza Prima di partire per le vacanze, si consiglia di eseguire un ciclo di lavaggio a vuoto, quindi estrarre la spina dalla presa di corrente, chiudere il rubinetto di carico dell'acqua e lasciare lo sportello leggermente aperto. Ciò consentirà di prolungare la durata delle guarnizioni e di impedire l'accumulo di odori sgradevoli all'interno della lavastoviglie. Spostamento della lavastoviglie Se risulta necessario spostare la lavastoviglie, cercare di mantenerla il più possibile in verticale. Se risulta assolutamente necessario, può essere coricata sul retro. Guarnizioni Uno dei fattori che possono concorrere alla formazione di odori sgradevoli è il residuo di cibo rimasto nelle guarnizioni. La pulizia periodica con un panno umido elimina tale inconveniente. 30_ Pulizia e manutenzione DW5500M_DD81-02437P-00_IT.indd 30 2019-06-25 11:00:01 Impostazione della lavastoviglie AVVERTENZA: Pericolo di scariche elettriche Scollegare l'alimentazione elettrica prima di installare la lavastoviglie. La mancata osservanza di tale avvertenza potrebbe comportare una scarica elettrica e perfino la morte. ATTENZIONE: L'installazione delle tubazioni e degli apparecchi elettrici deve essere eseguita da personale qualificato.

06 IMPOSTAZIONE DELLA LAVASTOVIGLIE

Informazioni sul collegamento elettrico AVVERTENZA, per la sicurezza personale: NON UTILIZZARE PROLUNGHE ELETTRICHE O ADATTATORI DELLA PRESA CON QUESTO APPARECCHIO. PER NESSUN MOTIVO TAGLIARE O RIMUOVERE IL POLO DI MESSA A TERRA DAL CAVO DI ALIMENTAZIONE. Specifiche elettriche

CA da 220-240 V / 50 Hz con fusibile o salvavita. Collegata a un singolo interruttore che serva solo la lavastoviglie. Istruzioni per la corretta messa a terra Prima di utilizzare la lavastoviglie verificarne la messa a terra Questo apparecchio deve essere dotato di idonea messa a terra. In caso di problemi di funzionamento o guasti, il collegamento a massa fornisce un percorso di minore resistenza per la corrente elettrica riducendo il rischio di scosse elettriche. Questo apparecchio è dotato di un cavo contenente un filo di messa a terra e del relativo polo sulla spina. La spina deve essere inserita in una presa di corrente dotata di messa a terra secondo quanto previsto dalle normative locali vigenti. AVVERTENZA: Un collegamento improprio del conduttore di messa a terra può comportare il rischio di scariche elettriche. In caso di dubbi sulla messa a terra dell'apparecchio, rivolgersi a un tecnico specializzato o a un centro di assistenza autorizzato. Non alterare la spina in dotazione all'apparecchio.

CARICO E SCARICO DELL'ACQUA

Collegamento acqua fredda Collegare il tubo di carico dell'acqua fredda a un connettore filettato da 3/4 di pollice e verificare che sia ben serrato. Se le tubazioni dell'acqua sono nuove o non sono state usate per un lungo periodo di tempo, lasciare scorrere l'acqua per espellere eventuali residui e impurità. Questa precauzione è necessaria per evitare il rischio di ostruzione del tubo di carico dell'acqua con conseguenti danni all'apparecchio. Il tubo di carico dell'acqua fornito in dotazione è dotato del dispositivo aqua-safe. Verificare che il tubo aqua-safe sia collegato al rubinetto di mandata dell'acqua. Impostazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 31 2019-06-25 _31 11:00:01 Impostazione della lavastoviglie Collegamento acqua calda Il tubo di mandata può essere collegato all'acqua calda (sistema centralizzato, caldaia) se la temperatura dell'acqua erogata non supera i 60 °C. In tal caso, il ciclo di lavaggio verrà ridotto di 15 minuti e l'efficienza leggermente ridotta. Il collegamento all'acqua calda va eseguito seguendo le procedure indicate per il collegamento all'acqua fredda. Posizionamento dell'apparecchio Posizionare l'apparecchio nella posizione desiderata. Il retro dell'apparecchio deve essere appoggiato alla parete, mentre le pareti laterali agli armadietti adiacenti o alla parete. La lavastoviglie è dotata di una tubazione dell'acqua fredda e di una tubazione di scarico che può essere posizionata a destra o a sinistra per facilitare l'installazione. Drenaggio dell'acqua in eccesso dalle tubazioni Se il lavello ha una altezza da terra di 1000 mm, l'acqua in eccesso contenuta nelle tubazioni non potrà essere correttamente drenata nel lavello. Sarà pertanto necessario drenarla in un recipiente o un idoneo contenitore posizionato all'esterno e più in basso rispetto al lavello. Uscita acqua Collegamento del tubo di scarico dell'acqua. Il tubo di scarico deve essere montato correttamente al fine di evitare eventuali perdite d'acqua. Verificare che il tubo di carico dell'acqua non sia piegato o daneggiato. Tubo di prolunga Se si rende necessario l'uso di un tubo di prolunga, usarne uno di dimensioni e qualità simili a quello in dotazione. La prolunga non deve essere superiore ai 4 metri; in caso contrario, le prestazioni della lavastoviglie risulteranno compromesse. Collegamento al sifone Il collegamento allo scarico deve avere un'altezza compresa tra i 40 cm (minimo) e 100 cm (massimo) dal fondo della lavastoviglie. Il tubo di scarico deve essere fissato mediante apposito fermo. Aqua-safe Il sistema Aqua-safe è dotato di una valvola di sicurezza in grado di evitare perdite d'acqua. Se il tubo di carico dell'acqua inizia a gocciolare, la valvola di sicurezza si chiude interrompendo l'erogazione dell'acqua. Se il tubo di carico dell'acqua risulta danneggiato, sostituirlo con uno nuovo. Non allargare o restringere il tubo di carico. 32_ Impostazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 32 2019-06-25 11:00:01

06 IMPOSTAZIONE DELLA LAVASTOVIGLIE

Max 80 cm Inserire il tubo in uno scarico del diametro minimo di 4 cm, o dirigerlo dentro il lavello, verificando che non sia piegato o danneggiato. La parte superiore del tubo deve trovarsi a un'altezza compresa tra i 30 e i 80 cm. Il terminale libero del tubo non deve essere immerso nell'acqua per evitare il riflusso. Al fine di impedire uno spostamento accidentale del tubo, fissarlo sul laterale del mobiletto della cucina mediante una fascetta o un apposito fissatubo. POSIZIONAMENTO DELL'APPARECCHIO Posizionare l'apparecchio nella posizione desiderata. Il retro dell'apparecchio deve essere appoggiato alla parete, mentre le pareti laterali agli armadietti adiacenti o alla parete. La lavastoviglie è dotata di una tubazione dell'acqua fredda e di una tubazione di scarico che può essere posizionata a destra o a sinistra per facilitare l'installazione. Livellamento dell'apparecchio Una volta posizionato l'apparecchio nel punto desiderato, regolare l'altezza dei piedini agendo sulle viti. In qualsiasi caso, l'apparecchio non deve essere inclinato oltre i 2°.

AVVIAMENTO DELLA LAVASTOVIGLIE

Prima di avviare la lavastoviglie effettuare i seguenti controlli.

1. che la lavastoviglie sia livellata e stabile

2. che la valvola di carico dell'acqua sia aperta

3. che non vi siano perdite in tutti i collegamenti delle tubazioni

4. che i cavi siano saldamente collegati

5. che l'alimentazione sia collegata

6. che i tubi di carico e scarico dell'acqua non siano ostruiti

7. che tutti i materiali da imballaggio ed i fogli illustrativi siano stati rimossi dalla lavastoviglie

ATTENZIONE: Dopo l'installazione, conservare questo manuale in un luogo sicuro per futura consultazione. Il contenuto di questo manuale può essere utile agli utenti. Impostazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 33 2019-06-25 _33 11:00:01 Installazione della lavastoviglie

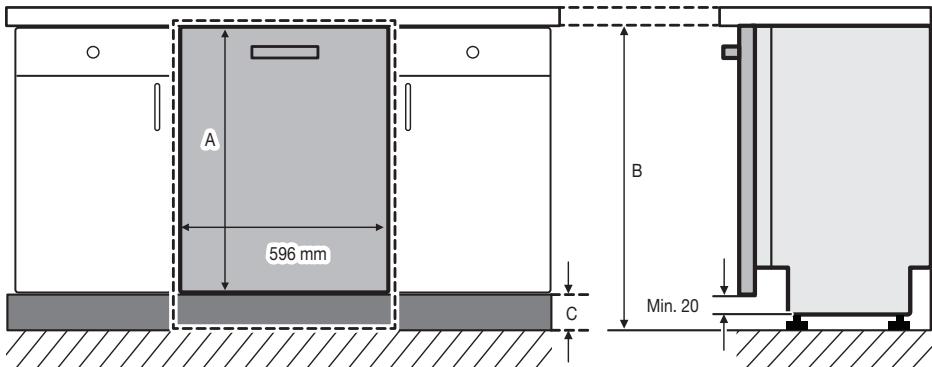

LAVASTOVIGLIE AD INCASSO

Assicurarsi che durante l'installazione vengano seguite accuratamente queste istruzioni in modo che la lavastoviglie funzioni regolarmente e non vi siano rischi per la sicurezza durante il lavaggio. Nuova installazione Se si tratta di una nuova installazione, la maggior parte del lavoro deve essere fatto prima di collocare la lavastoviglie in posizione. Sostituzione Se si tratta di sostituire la vecchia lavastoviglie, controllare le connessioni esistenti per verificarne la compatibilità con la nuova lavastoviglie. Sostituire le connessioni esistenti se necessario. PASSAGGIO 1. SCELTA DELLA MIGLIORE POSIZIONE DI INSTALLAZIONE La posizione di installazione della lavastoviglie deve essere vicina ai tubi esistenti di carico e scarico e della presa di corrente. È necessario scegliere un lato dell'incasso per facilitare il collegamento dei tubi di scarico della lavastoviglie.

1. Scegliere una posizione vicino al lavandino così da facilitare l'installazione dei tubi di carico e di scarico.

2. Meno di 5 mm tra il piano della lavastoviglie e il mobile e lo sportello della lavastoviglie allineato con il resto dei mobili. Dimensioni del mobiletto (unità: mm)

3. Se la lavastoviglie è installata in un angolo del mobile, lasciare dello spazio

per permettere l'apertura dello sportello. Lavastoviglie armadio

07 INSTALLAZIONE DELLA LAVASTOVIGLIE

Sportello della lavastoviglie Spazio minimo di 50 mm A seconda di dove si trovi la presa elettrica, potrebbe essere necessario praticare un foro nel lato opposto dell'armadiatura. PASSAGGIO 2. VERIFICA DEI REQUISITI ELETTRICI ED IDRAULICI ATTENZIONE La pressione dell'acqua in entrata deve essere compresa tra 0,04 e 1,0 MPa. Erogare solo acqua fredda. Verificare che la temperatura dell'acqua non superi i 60˚C. Non erogare acqua calda. In caso contrario, il prodotto potrebbe presentare malfunzionamenti. La potenza nominale deve essere 220-240 V / 50 Hz. Durante l'installazione, il prodotto non deve essere collegato alla presa elettrica. Utilizzare una presa elettrica con una corrente massima di 16 A (la corrente massima per questa lavastoviglie è 11 A).

• Quando si alimenta la lavastoviglie, verificare che l'alimentazione sia: - CA da 220-240 V / 50 Hz con fusibile o salvavita. - Collegata a un singolo interruttore che serva solo la lavastoviglie.
• Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato. Verificare che la valvola di mandata dell'acqua sia chiusa prima di collegare la tubazione dell'acqua alla lavastoviglie. Sigillare le connessioni idriche con nastro in Teflon o un composto sigillante per impedire eventuali perdite d'acqua. AVVERTENZA

Installazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 35 2019-06-25 _35 11:00:02 Installazione della lavastoviglie

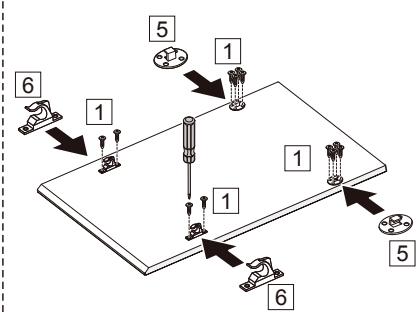

PASSAGGIO 3. PREPARAZIONE DEL PANNELLO DECORATIVO

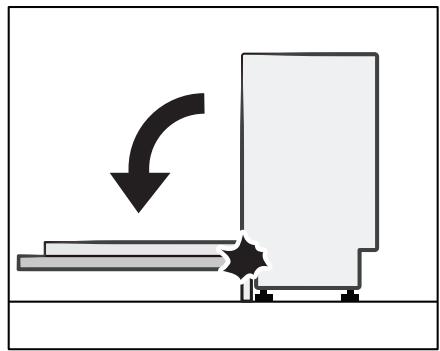

Questo modello di lavastoviglie è dotato di un sistema di bilanciamento automatico dello sportello. Possiede una cerniera scorrevole perfetta per le cucine senza zoccolino o per una installazione sopra una piccola credenza. L'altezza del pannello decorativo (A) può essere compresa tra minimo 670 mm fino ad un massimo di 800 mm in base alla posizione di installazione. Il peso del pannello decorativo non può superare i 10 kg. Vedere la tabella dei pesi (C) in base alla altezza del mobiletto (B), per poter determinare l'altezza del pannello decorativo.

1. Appoggiare la dima di installazione sul retro del pannello decorativo e fissarla temporaneamente con nastro

adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie.

2. Segnare le 4 posizioni indicate dalla dima di installazione.

3. Rimuovere la dima di installazione e fissare i perni del pannello decorativo come mostrato in figura.

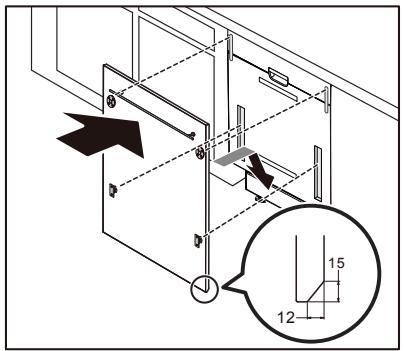

4. Tenendo il pannello personalizzato, fissarlo allo sportello e inserire i perni del pannello nei fori corrispondenti

sullo sportello. Usare un pannello personalizzato del peso di 4~10 kg. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

07 INSTALLAZIONE DELLA LAVASTOVIGLIE

Installazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 37 2019-06-25 _37 11:00:02 Installazione della lavastoviglie

PASSAGGIO 4. INSTALLAZIONE DELLA LAVASTOVIGLIE

1. Installare il pannello di legno esterno allo sportello esterno della lavastoviglie usando le staffe in dotazione. Per il posizionamento delle staffe vedere la dima in dotazione

2. Collegare il tubo di carico alla mandata dell'acqua fredda.

3. Collegamento del tubo di scarico Vedere il diagramma.

4. Collegare il cavo di alimentazione.

5. Fissare la striscia anticondensa al piano di lavoro del mobile. Assicurarsi che la striscia di condensa sia a filo con il bordo del piano di lavoro.

6. Inserire la lavastoviglie in posizione.

7. Livellare la lavastoviglie. Il piedino posteriore può essere regolato dalla parte frontale della lavastoviglie ruotando la vite posta al centro della base della lavastoviglie usando una chiave a brugola. Per regolare i piedini anteriori, usare un cacciavite a lama piatta e ruotandoli fino a livellare la lavastoviglie.

8. La lavastoviglie deve essere fissata in posizione. Vi sono due modi per farlo:

A. Piano di lavoro normale: Inserire il gancio di installazione nell'alloggiamento del piano laterale e fissarlo al piano di lavoro mediante le viti per legno. B. Piano di lavoro in marmo o granito: Fissare il lato con la vite. 38_ Installazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 38 2019-06-25 11:00:03

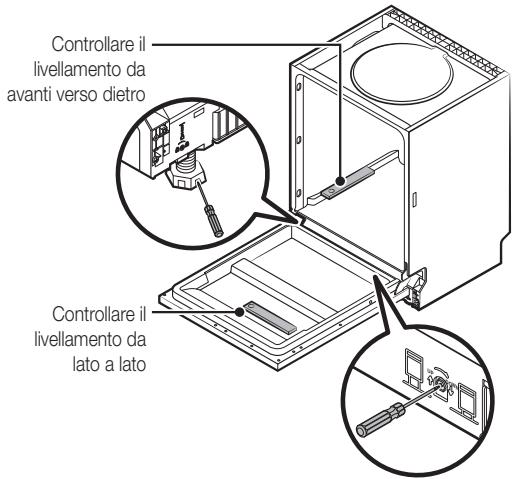

PASSAGGIO 5. LIVELLAMENTO DELLA LAVASTOVIGLIE

07 INSTALLAZIONE DELLA LAVASTOVIGLIE

Controllare il livellamento da avanti verso dietro

UĮǮĘ Controllare il livellamento da lato a lato

La lavastoviglie deve essere livellate affinché le prestazioni di lavaggio siano ottimali. 1. Posizionare una livella sullo sportello e sulle guide dei cestelli all'interno della vasca, come mostrato, per verificare il corretto livellamento della lavastoviglie.

2. Livellare la lavastoviglie regolando singolarmente i tre piedini di livellamento.

3. Nel livellare la lavastoviglie, prestare attenzione a non farla ribaltare.

Se l'altezza del piedino non è sufficiente, usare un piedino aggiuntivo. Installazione della lavastoviglie DW5500M_DD81-02437P-00_IT.indd 39 2019-06-25 _39 11:00:03 Risoluzione dei problemi Il costruttore, seguendo una politica di continuo sviluppo e miglioramento del prodotto, potrà apportarvi modifiche in qualsiasi momento senza preavviso. PRIMA DI CHIAMARE IL CENTRO DI ASSISTENZA PROBLEMA La lavastoviglie non si accende POSSIBILE CAUSA COSA FARE

Fusibile bruciato o interruttore scattato.

L'alimentazione non è collegata. • Verificare che la lavastoviglie si accenda e che lo sportello sia correttamente chiuso. Verificare che il cavo di alimentazione sia correttamente collegato alla presa a muro.

La pressione dell'acqua è bassa.

Controllare che l'acqua di carico sia correttamente collegata e che il rubinetto sia aperto. La pompa di scarico non si arresta

Il sistema è stato progettato per rilevare un traboccamento. Se ciò dovesse verificarsi, questo dispositivo spegne la pompa di circolazione dell'acqua e attiva la pompa di scarico. Rumorosità

Alcuni rumori sono normali.

Rumori derivanti dallo sminuzzamento dei residui di cibo morbido e dall'apertura del dispenser del detersivo.

Oggetti non inseriti correttamente nel cestello o qualcosa di piccolo che è caduto nel cestello.

Verificare che tutto sia stabile all'interno della lavastoviglie.

La lavastoviglie non è stata usata con continuità. Se non viene utilizzata spesso, ricordarsi di eseguire un ciclo di lavaggio a vuoto ogni settimana per preservare le guarnizioni.

Detersivo non idoneo.

Usare solo detersivi specifici per lavastoviglie per evitare una schiuma eccessiva. Se ciò dovesse verificarsi, aprire la lavastoviglie e lasciare evaporare la schiuma. Aggiungere 3,5 litri di acqua fredda nella lavastoviglie. Chiudere e bloccare la lavastoviglie, quindi avviare il ciclo di lavaggio “ammollo” per drenare l'acqua. Ripetere la procedura se necessario. Sapone residuo

Sostituire il fusibile o ripristinare l'interruttore. Eliminare l'eventuale condivisione della presa con altri dispositivi.

Brillantante fuoriuscito dal dispenser.

Pulire immediatamente eventuale brillantante fuoriuscito dal dispenser. Interno della lavastoviglie macchiato

E' stato utilizzato un detersivo contenente colorante.

Verificare che il detersivo non contenga coloranti. I piatti non sono asciutti

Il dispenser del brillantante è vuoto.

Verificare che il dispenser di brillantante sia pieno. Piatti e posate non sono puliti

Selezionare un programma di lavaggio più intensivo.

Caricamento non corretto dei cestelli.

Verificare che il dispenser del detersivo funzioni e che i bracci irrigatori non siano bloccati da stoviglie di grandi dimensioni. 40_ Risoluzione dei problemi DW5500M_DD81-02437P-00_IT.indd 40 2019-06-25 11:00:03 POSSIBILE CAUSA COSA FARE

1. Acqua molto dura.

2. Bassa temperatura dell'acqua

3. Sovraccarico della lavastoviglie.

4. Caricamento non corretto.

5. Detersivo in polvere vecchio o

6. Vuotare il dispenser del

7. Dosaggio errato di detersivo.

Per rimuovere eventuali macchie dai bicchieri:

1. Estrarre tutti gli utensili di metallo dalla

2. Non aggiungere detersivo.

3. Selezionare il ciclo di lavaggio più lungo.

4. Avviare la lavastoviglie e lasciarla in funzione per

circa 18-22 minuti, dopo tale periodo entrerà nel ciclo di lavaggio principale.

5. Aprire lo sportello per versare 2 tazze di aceto

bianco sul fondo della lavastoviglie.

6. Chiudere lo sportello e lasciare che la

lavastoviglie completi il ciclo. Se l'aceto non dovesse funzionare: Ripetere quanto descritto sopra, fatta eccezione per l'uso di 1/4 di tazza (60 ml) di acido citrico in cristalli al posto dell'aceto. Opacità dei bicchieri

Combinazione di acqua dolce e un eccesso di detersivo.

Usare meno detersivo in presenza di acqua dolce e selezionare il più breve ciclo di lavaggio per lavare gli oggetti in vetro. Pellicola gialla o marrone sulle superfici interne

Macchie di caffè o tè.

Usare una soluzione di 1/2 tazza di candeggina e 3 tazze di acqua calda per rimuovere le macchie a mano. AVVERTENZA: E' necessario attendere circa 20 minuti dal termine del ciclo di lavaggio per consentire agli elementi riscaldanti di raffreddarsi prima di pulire l'interno della lavastoviglie; la mancata osservanza di questa indicazione può comportare il rischio di scottature.

I depositi di ferro nell'acqua possono causare la formazione di una pellicola su tutti gli elementi.

Rivolgersi ad una azienda specializzata nel trattamento delle acque per richiedere l'installazione di un sistema di filtraggio dell'acqua. Pellicola bianca sulla superficie interna

Acqua dura con presenza di minerali.

Per pulire l'interno della lavastoviglie, usare un panno leggermente umido con un detersivo per lavastoviglie e indossare guanti protettivi in gomma. Non usare mai altri tipi di detersivi per evitare la formazione di una schiuma eccessiva. Il coperchio del dispenser del detersivo non si chiude

La manopola non è in posizione OFF.

Ruotare la manopola in posizione OFF e far scorrere il gancio dello sportellino verso sinistra. Nella vaschette del dispenser del detersivo è presente del detersivo residuo

Alcuni piatti bloccano la corretta • apertura del dispenser. Ricaricare i piatti in modo corretto. Vapore

Si tratta di un normale fenomeno.

Durante il ciclo di asciugatura e scarico dell'acqua si nota la fuoriuscita di vapore dalla chiusura dello sportello. Segni neri o grigi sui piatti

Gli utensili in alluminio hanno graffiato la superficie dei piatti.

Usare un detersivo leggero per eliminare i segni. Risoluzione dei problemi DW5500M_DD81-02437P-00_IT.indd 41 2019-06-25 _41 11:00:03

08 RISOLUZIONE DEI PROBLEMI

PROBLEMA Su bicchieri e posate sono visibili macchie o una leggera pellicola Risoluzione dei problemi PROBLEMA POSSIBILE CAUSA COSA FARE Acqua residua sul fondo della lavastoviglie

Una piccola quantità d'acqua intorno al foro di uscita della lavastoviglie mantiene le guarnizioni lubrificate. Perdite dalla lavastoviglie

Fuoriuscite di sapone o brillantante dai dispenser.

Prestare attenzione a non riempire eccessivamente il dispenser del brillantante. Eventuale brillantante in eccesso fuoriuscito potrà provocarne un eccessivo consumo ed un trabocco. Rimuovere l'eventuale eccesso con un panno umido.

La lavastoviglie non è livellata.

Verificare il livellamento della lavastoviglie.

Lo sportello è aperto.

Quando lo sportello è aperto, i tasti non funzionano fatta eccezione per il tasto Power (Accensione). Chiudere lo sportello e premere il tasto.

La funzione Blocco controlli è selezionata.

Quando viene selezionata la funzione Blocco controlli, i tasti non sono operativi. Per sbloccare questa funzione, tenere premuto il tasto Blocco controlli per tre (3) secondi. Inoltre, la funzione Blocco controlli viene rilasciata alla riconnessione del cavo di alimentazione. I tasti non funzionano a lavastoviglie accesa Le prestazioni di lavaggio possono essere influenzate da eventuali problemi di alimentazione elettrica. Prima di contattare l'assistenza, provare ad eseguire un altro programma. CODICI INFORMATIVI In caso di guasto, l'apparecchio visualizza dei codici informativi sul display. Codice Significato Possibili cause

Controllo ingresso acqua I rubinetti non sono aperti, o l'ingresso dell'acqua è ostruito o la pressione dell'acqua è troppo bassa

Perdita d'acqua Alcuni elementi della lavastoviglie perdono.

La temperatura impostata non viene raggiunta Malfunzionamento dell'elemento riscaldante

Mancata comunicazione tra la scheda madre e la scheda secondaria Circuito aperto o interruzione del cablaggio per le comunicazioni bC2 Tasto premuto a lungo Tasto premuto per 30 secondi AVVERTENZA: In caso di fuoriuscita, chiudere la mandata principale dell'acqua e chiamare l'assistenza. Se si nota dell'acqua residua causata da una fuoriuscita o da una perdita, rimuoverla prima di riavviare la lavastoviglie. 42_ Risoluzione dei problemi DW5500M_DD81-02437P-00_IT.indd 42 2019-06-25 11:00:03 Appendice SPECIFICHE Modello DW60M6070IB Tipo Incasso 220-240 V~, 50 Hz Pressione dell'acqua 0,04-1,0 Mpa Consumo 1760-2100 W Collegamento acqua calda 09 APPENDICE Accensione Max 60 °C Tipo di asciugatura Sistema asciutto condensato Tipo di lavaggio Bracci di irrigazione girevoli Dimensioni (Larghezza x Profondità x Altezza) 598 x 550 x 815 mm Capacità di lavaggio Servizio da 14 coperti Peso Senza imballaggio 44,5 kg

DIMENSIONI DEL PRODOTTO

DW60M6070IB Appendice DW5500M_DD81-02437P-00_IT.indd 43 2019-06-25 _43 11:00:04 Per un test standard DW60M6070** Le informazioni per il test di comparabilità sono le seguenti:

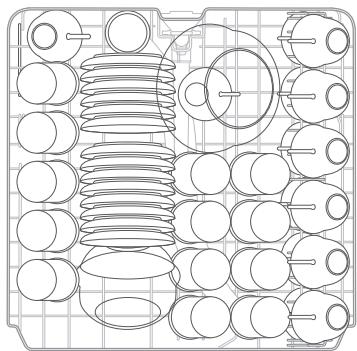

Capacità di lavaggio: Servizio da 14 coperti Test standard: EN 50242 Posizione del cestello superiore: a posizione inferiore Ciclo di lavaggio: Eco Opzioni aggiuntive: Nessuna Impostazione brillantante: 5 Impostazione addolcitore: H3 Dosaggio del detersivo standard: prelavaggio 5 g + lavaggio principale 30 g Per la sistemazione delle stoviglie, vedere le immagini sotto <Cestello superiore> <Cestello inferiore> <Cestello posate>

Cucchiaini da dessert

Forchette da portata

Fornitore SAMSUNG Nome modello DW60M6070IB Capacità di carico (coperti)

Classe di efficienza energetica A++ Consumo di energia annuo, (AE c), (kWh/anno) 1)

Consumo di energia con ciclo di lavaggio standard, (E t) (kWh) 0,93 Consumo di energia nel modo spento, P o (W) 0,45 Consumo di energia nel modo stand-by, P I (W) 0,49 Consumo di acqua annuo, (AW c ), (L/anno) 2)

Efficacia di asciugatura, da A (più efficiente) a G (meno efficiente)

Programma standard 3) Eco Durata del programma per il ciclo di lavaggio standard, (min)

Emissioni di rumore aereo (dBA re 1pW)

Sottopiano Installazione libera Semi incasso 1) dati basati su 280 cicli di lavaggio standard utilizzando acqua fredda e le modalità a più basso consumo di energia. Il consumo di energia effettivo dipenderà dalla modalità di utilizzo dell'apparecchiatura.

2) dati basati su 280 cicli di lavaggio standard. Il consumo di acqua effettivo dipenderà dalla modalità di utilizzo

dell'apparecchiatura. 3) ‘Programma standard’ è il programma di lavaggio standard al quale si riferiscono le informazioni sull'etichetta e sulla scheda. E' adatto per lavare stoviglie con un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia e acqua.

4) Il tempo di lavaggio varia in base alla pressione ed alla temperatura dell’acqua erogata.

Scheda del prodotto DW5500M_DD81-02437P-00_IT.indd 45 2019-06-25 _45 11:00:06 Terminologia per la lavastoviglie

1. Pompa di circolazione

Pompa che aspira l'acqua residua sul pavimento della lavastoviglie e la spruzza ad alta pressione attraverso le vie d'acqua interne negli ugelli centrale e superiore.

Pompa che scarica l'acqua sporca dalla lavastoviglie generata durante l'esecuzione dei programmi di lavaggio.

3. Elemento riscaldante

L'elemento riscaldante è situato sui passaggi dell'acqua all'interno della lavastoviglie. Riscalda l'acqua corrente al fine di migliorare l'efficienza di lavaggio.

Misura la quantità d'acqua di mandata contando gli impulsi del sensore Hall prossimo alla valvola di mandata.

Situato sul terminale di uscita del collettore all'interno della lavastoviglie. Attiva o disattiva il flusso dell'acqua verso il fondo della lavastoviglie. (Questo modello non è dotato di questo componente)

Il luogo nel quale il detersivo ed il brillantante vengono conservati così da poter essere successivamente utilizzati nella lavastoviglie. Il dispenser fornisce automaticamente detersivo e brillantante all'interno della lavastoviglie quando necessario.

Cassa interna in acciaio inossidabile che compone l'infrastruttura base della lavastoviglie.

Luogo interno alla lavastoviglie nel quale viene raccolta l'acqua. L'acqua spruzzata si raccoglie qui dopo essere entrata in circolo. Il collettore è collegato alla pompa di circolazione ed alla pompa di scarico.

9. Assieme frontale vasca

Cassa interna in acciaio inossidabile che compone la parte interna dello sportello frontale.

Parte in plastica che rappresenta la struttura base del fondo.

11. Assieme cestello

Griglie superiore ed inferiore dove vengono caricate le stoviglie.

12. Ugelli Centrale/Inferiore

Lavano i piatti ruotando e spruzzando ad alta pressione l'acqua ricevuta tramite i tubi dell'acqua interni.

Passaggio che regola la pressione dell'aria collegando la pressione interna espansa ad alta temperatura durante il ciclo di lavaggio e di risciacquo e la pressione dell'aria esterna.

14. Interruttore di chiusura dello

sportello Rileva se lo sportello della lavastoviglie è aperto o chiuso e, nel primo caso, interrompe temporaneamente l'esecuzione di un programma di lavaggio. 46_ Terminologia per la lavastoviglie DW5500M_DD81-02437P-00_IT.indd 46 2019-06-25 11:00:06 Nota DW5500M_DD81-02437P-00_IT.indd 47 2019-06-25 11:00:06 DOMANDE O COMMENTI? NAZIONE
