BEDIENUNGSANLEITUNG DW60M6070IB SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ DD81-02437P-00 DW5500M_DD81-02437P-00_FR.indd 48 2019-06-25 10:59:05 DW60M6070** Spülmaschine Benutzerhandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. DW5500M_DD81-02437P-00_DE.indd 1 2019-06-25 10:56:15 Sicherheitshinweise Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und effizient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken. Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen. Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter oder holen Sie sich Hilfe und Informationen online unter www.samsung.com. WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE Wichtige Symbole für Sicherheitshinweise WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können. Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können. VORSICHT VORSICHT Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlägen und Verletzungen zu verringern: NICHT ausführen. NICHT demontieren. NICHT berühren. Befolgen Sie die Anweisungen genau. Ziehen Sie den Netzstecker aus der Steckdose. Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist. Bitten Sie den Kundendienst um Hilfe. Hinweis Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau. Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter. WARNUNG Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern: 2_ Sicherheitshinweise DW5500M_DD81-02437P-00_DE.indd 2 2019-06-25 10:56:29

1. Dieses Gerät ist nicht zur Verwendung durch Personen

(einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

2. Bei Verwendung in Europa: Dieses Gerät darf von Kindern

ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie

mit dem Gerät spielen.

4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder

vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu

verwenden und die alten dürfen nicht wiederverwendet werden.

6. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen

Sie darauf achten, dass diese nicht durch Teppich verdeckt werden.

7. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen

von dem Gerät ferngehalten werden, es sei denn, sie werden ununterbrochen beaufsichtigt. Sicherheitshinweise _3 DW5500M_DD81-02437P-00_DE.indd 3 2019-06-25 10:56:29 Sicherheitshinweise

8. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens

der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.

9. Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen

Umgebungen bestimmt, wie z. B.: – in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen; – auf Bauernhöfen; – in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen; – in Frühstückspensionen und ähnlichen Umgebungen.

10. Die Gerätetür darf nicht offen gelassen werden, da dies eine

Stolperfalle darstellen könnte.

11. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen

müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

12. WARNUNG: Manche Spülmittel für Spülmaschinen sind

stark alkalisch. Sie können extrem gefährlich sein, wenn sie verschluckt werden. Vermeiden Sie den Kontakt mit Haut und Augen und halten Sie Kinder von der Spülmaschine fern, wenn die Tür offen ist. Prüfen Sie, ob der Spülmittelbehälter nach Beendigung des Spülgangs leer ist. 4_ Sicherheitshinweise DW5500M_DD81-02437P-00_DE.indd 4 2019-06-25 10:56:29

ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE

Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

Geschäfte Büros und Ausstellungsräume und von Bewohnern in Einrichtungen wie:

• Jugendherbergen und Pensionen. Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein. Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen. Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr. WARNUNG WARNUNG Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurden. Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern. VORSICHT VORSICHT Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten. Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel. Verwenden Sie kein stark säurehaltiges Spülmittel. VORSICHT Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt. VORSICHT Das versehentliche Befüllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden an der Wasserenthärtungsanlage. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten. Verwenden Sie nur spezielles grobkörniges Spülmaschinensalz für die Regenerierung, da andere Salze unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen können. VORSICHT In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unten einsortiert wird. Um jedoch das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an. Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststoffbehälter oder Besteck und Geschirr aus Kunststoff) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststoff könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren. Stellen Sie bei Modellen mit Startzeitvorwahl sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Behälter verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden. WARNUNG Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist. Sicherheitshinweise _5 DW5500M_DD81-02437P-00_DE.indd 5 2019-06-25 10:56:29 Sicherheitshinweise

HINWEISE ZUM SCHUTZ IHRER KINDER

WARNUNG WARNUNG WARNUNG WARNUNG Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung verbundenen Gefahren zu erkennen. HALTEN SIE KINDER FERN VON SPÜLMITTELN! Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung behindern können. Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geöffnet ist. Es könnten sich noch Spülmittelreste im Gerät befinden. Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE

WARNUNG VORSICHT WARNUNG WARNUNG Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen dürfen Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein. Die Spülmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu finden Sie im Abschnitt „Bauteile und Funktionen“ auf Seite 11.) Hinter der Spülmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird. Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.). Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden. VORSICHT Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker. 6_ Sicherheitshinweise DW5500M_DD81-02437P-00_DE.indd 6 2019-06-25 10:56:30 Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen. Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag). VORSICHT Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden. Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schiffen installiert werden, nachdem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde. VORSICHT Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden. Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Frischwasserschlauch ab, auch wenn er zu lang ist. Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifizierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten. Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind: VORSICHT

WARNUNG Die Spülmaschine ist korrekt installiert und angeschlossen. Die Spülmaschine wird ordnungsgemäß gewartet und Teile werden ersetzt, sobald dies offensichtlich erforderlich ist. Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde. Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein. Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihren Händler oder den Kundendienst an. Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden. Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen. VORSICHT Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden. Sicherheitshinweise _7 DW5500M_DD81-02437P-00_DE.indd 7 2019-06-25 10:56:31 Sicherheitshinweise WARNUNG VORSICHT In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt. Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem:

die Steckdose ausgeschaltet und der Stecker abgezogen wird, oder es am Netz abgeschaltet wird, oder die Hauptsicherung getrennt wird, oder die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft). Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden. VORSICHT Öffnen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen. Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie. VORSICHT Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt. Wenn zwischen dem Produkt und der Spüle nicht genügend Platz vorhanden ist, kann die Spüle beschädigt werden oder Schimmel entstehen. Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu finden Sie im Abschnitt „Wasserenthärtungsanlage (Festlegen der Wasserhärte)“ auf Seite 15.) 8_ Sicherheitshinweise DW5500M_DD81-02437P-00_DE.indd 8 2019-06-25 10:56:31

HINWEISE ZUR WEEE-KENNZEICHNUNG

Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Sicherheitshinweise _9 DW5500M_DD81-02437P-00_DE.indd 9 2019-06-25 10:56:31 Inhalt

BAUTEILE UND FUNKTIONEN

Funktionen der Spülmaschine Bedienfeld Anzeigen

Wasserenthärtungsanlage (Festlegen der Wasserhärte) Einfüllen von Salz in die Wasserenthärtungsanlage Verwenden von Spülmittel Verwenden von Klarspüler Einstellen der Klarspülermenge Verwenden der Spültab-Funktion

Einräumen des Oberkorbs Einräumen des Unterkorbs Umklappen der Zinken im Unterkorb Besteckkorb Beachten Sie beim Beladen des Geschirrspülers die folgenden Hinweise:

Einschalten des Geräts Wechseln des Programms Ende des Spülprogramms Spülprogrammtabelle

REINIGUNG UND PFLEGE

Reinigen der Filter Reinigen der Sprüharme Reinigen der Gerätetür Pflegen der Spülmaschine Frostschutz So pflegen Sie Ihren Geschirrspüler

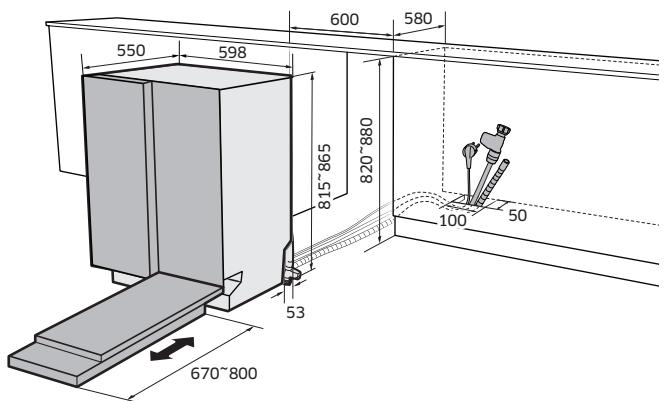

AUFSTELLEN IHRER SPÜLMASCHINE

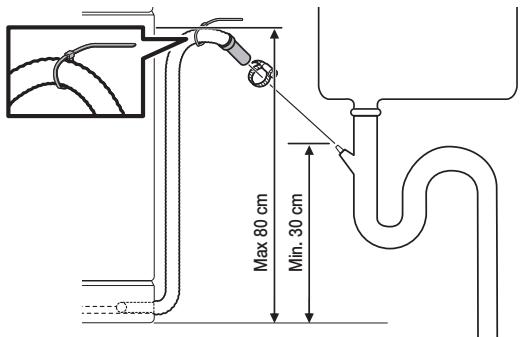

Wasserversorgung und Abfluss Anschluss der Ablaufschläuche Aufstellung des Geräts Starten der Spülmaschine

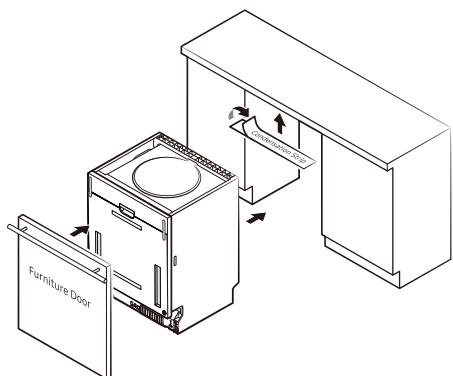

Einbauspülmaschine FEHLERBEHEBUNG

Vor einem Anruf beim Kundendienst Fehlermeldungen ANHANG

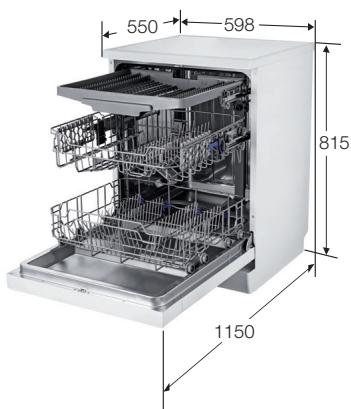

Technische Daten Abmessungen des Geräts

10_ Inhalt DW5500M_DD81-02437P-00_DE.indd 10 2019-06-25 10:56:32 Bauteile und Funktionen

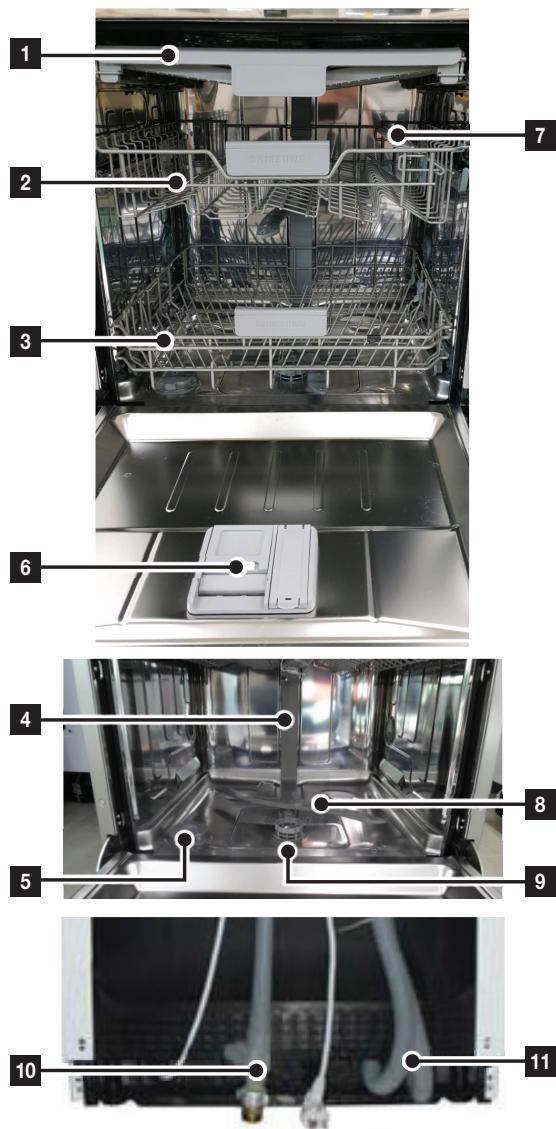

FUNKTIONEN DER SPÜLMASCHINE

Ansicht von vorn und hinten (DW60M6070**)

Frischwasserschlauch

Abwasserschlauch Zubehör – Bedienungsanleitung, Salztrichter, Besteckkorb. Bauteile und Funktionen _11 DW5500M_DD81-02437P-00_DE.indd 11 2019-06-25 10:56:32 Bauteile und Funktionen BEDIENFELD DW60M6070IB

POWER (EIN/AUS) Drücken Sie diese Taste, um Ihre Spülmaschine einzuschalten. Das Display geht an.

Programm Drücken Sie eine dieser Tasten, um das Spülprogramm zu wählen. Bei Auswahl der Option Oberkorb wird ausschließlich der obere Sprüharm verwendet. Der untere Sprüharm wird deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im oberen Korb.

Oberkorb Beladen Sie bei Verwendung der Option Oberkorb ausschließlich den oberen Korb mit Geschirr, Gläsern usw. Gegenstände im Unterkorb werden nicht gereinigt. Durch Auswahl der Option Oberkorb werden sowohl die Programmdauer als auch der Stromverbrauch gesenkt. Bei Auswahl der Option Unterkorb wird ausschließlich der untere Sprüharm verwendet. Der Sprüharm am Oberkorb ist deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im Unterkorb.

Unterkorb Beladen Sie bei Verwendung der Option Unterkorb ausschließlich den Unterkorb mit Geschirr, Gläsern usw. Gegenstände im Oberkorb werden nicht gereinigt. Durch Auswahl der Option Unterkorb werden sowohl die Programmdauer als auch der Stromverbrauch gesenkt.

Hygiene Wählen Sie die Taste Hygiene, um bestmögliche Hygiene in Ihrer Spülmaschine zu erzielen. Diese Funktion kann in Verbindung mit allen Programmen außer Automatikprogramm, Kurzprogramm und Vorspülenverwendet werden.

Spültab Mit dieser Funktion Spültab können Sie anstelle von Salz und Klarspüler einen Spültab-Tab verwenden. Diese Funktion kann in Verbindung mit allen Programmen außer Automatikprogramm, Kurzprogramm und Vorspülen verwendet werden. Bediensperre Mit dieser Taste können Sie alle Tasten auf dem Bedienfeld sperren, damit Kinder die Spülmaschine nicht durch Drücken der Tasten auf dem Bedienfeld versehentlich starten können. Um die Tasten auf dem Bedienfeld zu sperren/entsperren, halten Sie die beiden Tasten für die Bediensperre (3) Sekunden lang gedrückt.

12_ Bauteile und Funktionen DW5500M_DD81-02437P-00_DE.indd 12 2019-06-25 10:56:34 Startzeitvorwahl Anzeige

Wenn die Anzeige „Startzeitvorwahl“ leuchtet, haben Sie die Option „Startzeitvorwahl“ ausgewählt. Klarspüler nachfüllen Anzeige Anzeige Wenn die Anzeige „Klarspüler nachfüllen“ aufleuchtet, bedeutet dies, dass der Klarspüler in der Spülmaschine nicht mehr reicht und nachgefüllt werden muss. Salz nachfüllen Anzeige

Wenn die Anzeige „Salz nachfüllen“ aufleuchtet, bedeutet dies, dass das Spülmaschinensalz in der Spülmaschine nicht mehr reicht und nachgefüllt werden muss.

Display Zeigt die Restzeit, eventuelle Fehlermeldungen oder die Startzeit an.

Startzeitvorwahl Drücken Sie diese Taste, um die Zeitverzögerung bis zum Start einzustellen. Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögern. Mit jedem Drücken der Taste verzögern Sie den Start um eine Stunde. START (STARTEN) Zum Starten eines Programms drücken Sie die Taste START (STARTEN) und schließen dann erst die Gerätetür. *Zurücksetzen : Wenn Sie ein laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste START (STARTEN) 3 Sekunden lang gedrückt. Nachdem die Spülmaschine zurückgesetzt wurde, können Sie ein neues Programm mit Optionen auswählen und dann erneut die Taste START (STARTEN) drücken, um die Spülmaschine wieder zu starten.

Die gewünschten Optionen (Spültab, Halbe Ladung, Startzeitvorwahl, Hygiene) können Sie vor Beginn jedes Programms auswählen. Beachten Sie die folgenden Hinweise, um die Empfindlichkeit des Touchpads zu erhalten:

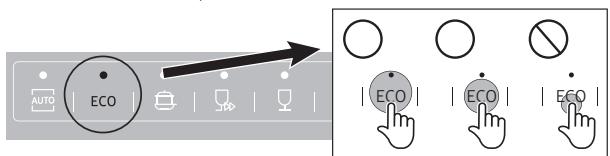

Berühren Sie die Bedienfeldtasten mittig mit einem Finger. Drücken Sie nicht zu fest.

Reinigen Sie die Oberfläche des Bedienfelds regelmäßig mit einem feuchten weichen Tuch.

Achten Sie darauf, stets nur eine Bedienfeldtaste zur gleichen Zeit zu drücken (außer bei angegebenen Tastenkombinationen). kAĮ kAĮ kAĮ Bauteile und Funktionen _13 DW5500M_DD81-02437P-00_DE.indd 13 2019-06-25 10:56:34

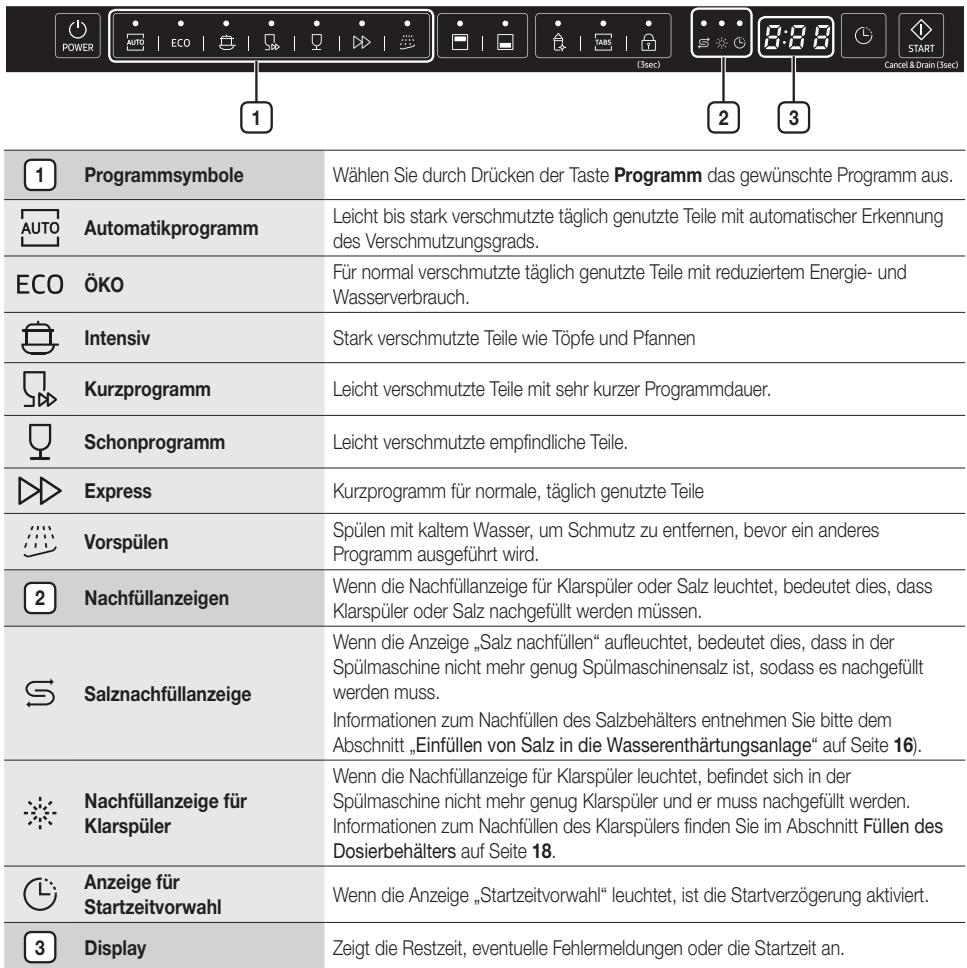

Bauteile und Funktionen ANZEIGEN DW60M6070IB

Programmsymbole Wählen Sie durch Drücken der Taste Programm das gewünschte Programm aus. Automatikprogramm Leicht bis stark verschmutzte täglich genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads. ÖKO Für normal verschmutzte täglich genutzte Teile mit reduziertem Energie- und Wasserverbrauch. Intensiv Stark verschmutzte Teile wie Töpfe und Pfannen Kurzprogramm Leicht verschmutzte Teile mit sehr kurzer Programmdauer. Schonprogramm Leicht verschmutzte empfindliche Teile. Express Kurzprogramm für normale, täglich genutzte Teile Vorspülen Spülen mit kaltem Wasser, um Schmutz zu entfernen, bevor ein anderes Programm ausgeführt wird. Nachfüllanzeigen Wenn die Nachfüllanzeige für Klarspüler oder Salz leuchtet, bedeutet dies, dass Klarspüler oder Salz nachgefüllt werden müssen. Salznachfüllanzeige Wenn die Anzeige „Salz nachfüllen“ aufleuchtet, bedeutet dies, dass in der Spülmaschine nicht mehr genug Spülmaschinensalz ist, sodass es nachgefüllt werden muss. Informationen zum Nachfüllen des Salzbehälters entnehmen Sie bitte dem Abschnitt „Einfüllen von Salz in die Wasserenthärtungsanlage“ auf Seite 16). Nachfüllanzeige für Klarspüler Wenn die Nachfüllanzeige für Klarspüler leuchtet, befindet sich in der Spülmaschine nicht mehr genug Klarspüler und er muss nachgefüllt werden. Informationen zum Nachfüllen des Klarspülers finden Sie im Abschnitt Füllen des Dosierbehälters auf Seite 18. Anzeige für Startzeitvorwahl Wenn die Anzeige „Startzeitvorwahl“ leuchtet, ist die Startverzögerung aktiviert. Display Zeigt die Restzeit, eventuelle Fehlermeldungen oder die Startzeit an. 14_ Bauteile und Funktionen DW5500M_DD81-02437P-00_DE.indd 14 2019-06-25 10:56:35 Verwenden von Spülmittel und Wasserenthärter WASSERENTHÄRTUNGSANLAGE (FESTLEGEN DER WASSERHÄRTE) WASSERHÄRTE ° dH º fH º Clark mmol/l Schaltstellung Salzverbrauch (Gramm/Spülzyklus)

1 °dH (deutscher Härtegrad) = 0,178 mmol/l 1 °Clark (britischer Härtegrad) = 0,143 mmol/l 1 °fH (französischer Härtegrad) = 0,1 mmol/l Setzen Sie sich mit Ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Wasserhärte am Ort zu erhalten. WASSERENTHÄRTER Die Härte des Wassers variiert von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser verwendet wird, können sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem speziellen Enthärtersystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien aus dem Wasser entfernt. [Ablagerungen auf Besteck] Verwenden von Spülmittel und Wasserenthärter _15 DW5500M_DD81-02437P-00_DE.indd 15 2019-06-25 10:56:35 02 VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER Die Spülmaschine ermöglicht die Einstellung des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Dies soll den Salzverbrauch optimieren. Um den Salzverbrauch einzustellen, gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein.

2. Drücken Sie innerhalb der ersten 60 Sekunden nach dem Einschalten des Geräts länger als 5 Sekunden die

Express-Taste, um den Modus zum Einstellen des Wasserenthärters zu starten.

• Drücken Sie die Express-Taste, um den eingestellten Wert an die Bedingungen Ihrer lokalen Wasserversorgung anzupassen. Beim Drücken wechselt das System nacheinander auf die folgenden Werte: H1 H2 H3 H4 H5 H6. Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle zu beachten.
• Werkseinstellungen: H3 (EN 50242)

3. Warten Sie 5 Sekunden, um diese Betriebsart zu beenden.

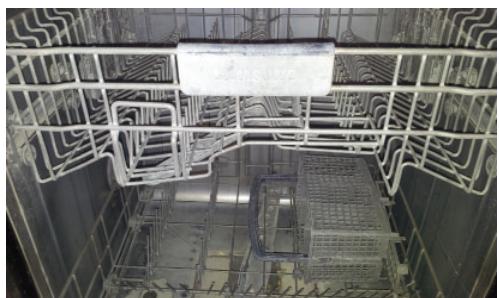

Verwenden von Spülmittel und Wasserenthärter EINFÜLLEN VON SALZ IN DIE WASSERENTHÄRTUNGSANLAGE Verwenden Sie immer spezielles Spülmaschinensalz. Der Salzbehälter befindet sich unterhalb vom Unterkorb und wird wie folgt gefüllt: ACHTUNG

Verwenden Sie ausschließlich Spezialsalz für Spülmaschinen. Alle anderen Arten von Salz, die nicht speziell für den Einsatz in der Spülmaschine bestimmt sind, insbesondere Speisesalz, beschädigen die Wasserenthärtungsanlage. Der Hersteller übernimmt keine Garantie oder Haftung für Schäden, die durch die Verwendung von ungeeignetem Salz hervorgerufen werden. Füllen Sie das Salz erst kurz vor dem nächsten kompletten Spülprogramm ein. Dadurch werden verhindert, dass Salzkörner oder verschüttete Tropfen von salzhaltigem Wasser längere Zeit unten in der Maschine liegen bleiben und Flecken bzw. Korrosion verursachen. Nach dem ersten Spülgang erlischt das Licht auf dem Bedienfeld.

1. Entfernen Sie den Unterkorb und schrauben Sie dann die Verschlusskappe des

Salzbehälters ab. Öffnen 2. Wenn Sie den Salzbehälter zum ersten Mal füllen, gießen Sie zuerst bis zu 2/3 des Volumens Wasser (ca. 1 Liter) hinein.

3. Stecken Sie das schmale Ende des Trichters (mitgeliefert) in die Öffnung und und

schütten Sie ca. 1,5 kg Salz hinein. Es ist normal, wenn eine kleine Menge Wasser aus dem Salzbehälter austritt.

4. Schrauben Sie nun die Verschlusskappe wieder auf.

5. Normalerweise wird das Warnlicht für Salzmangel ausgeschaltet, nachdem der Salzbehälter mit Salz gefüllt wurde.

Der Salzbehälter muss nachgefüllt werden, wenn das Warnlicht für Salzmangel im Bedienfeld aufleuchtet. Auch wenn der Salzbehälter ausreichend gefüllt ist, erlischt die Warnleuchte möglicherweise erst, nachdem sich das Salz vollständig aufgelöst hat. Wenn es auf dem Bedienfeld kein Warnlicht für Salzmangel gibt, können Sie anhand der Anzahl der durchgelaufenen Spülprogramme beurteilen, wann Salz in den Enthärter eingefüllt werden muss. Wenn in der Spülmaschine viel Salz verschüttet wurde, führen Sie ein Vorspülüprogramm aus, um dieses Salz zu beseitigen. 16_ Verwenden von Spülmittel und Wasserenthärter DW5500M_DD81-02437P-00_DE.indd 16 2019-06-25 10:56:35

VERWENDEN VON SPÜLMITTEL

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um beste Leistung zu gewährleisten, müssen Sie die für das gewählte Programm geeignete Spülmittelmenge hineingeben. WARNUNG: Sorgen Sie stets dafür, dass Spülmittel nicht verschluckt wird. Vermeiden Sie es, die Dämpfe einzuatmen. Geschirrspülmittel enthält Reizstoffe und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde, suchen Sie unverzüglich einen Arzt auf. WARNUNG: Bewahren Sie Geschirrspülmittel außerhalb der Reichweite von Kindern auf. Füllen des Spülmittelfachs

1. Drücken Sie zum Öffnen auf die Entriegelung an der Klappe des

Spülmittelfachs. Die Klappe ist am Ende eines Spülprogramms immer geöffnet.

2. Geben Sie die empfohlene Spülmittelmenge direkt in das

3. Schließen Sie die Klappe. Schieben Sie sie dazu nach links und dann

nach unten. Es gibt keine spezielle Taste für die Verwendung von Spülmaschinentabs.

4. Bessere Reinigungswirkung erzielen Sie, insbesondere bei stark verschmutzten Gegenständen, wenn Sie eine

kleine Menge (ca. 8 g) Spülmittels auf die Gerätetür geben. Diese Menge wirkt bereits beim Vorspülen. Verwenden von Spülmittel und Wasserenthärter _17 DW5500M_DD81-02437P-00_DE.indd 17 2019-06-25 10:56:38 02 VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER VORSICHT: Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen. Verwenden von Spülmittel und Wasserenthärter

VERWENDEN VON KLARSPÜLER

Füllen des Dosierbehälters Füllen Sie Klarspüler nach, wenn die Anzeige Klarspüler nachfüllen auf dem Bedienfeld aufleuchtet. Ihre Spülmaschine ist ausschließlich für den Einsatz flüssiger Klarspüler konzipiert. Pulver als Klarspüler verstopft die Öffnung des Fachs und verursacht Fehlfunktionen der Spülmaschine. Klarspüler verbessert die Trocknungsleistung der Spülmaschine. VORSICHT: Geben Sie kein Geschirrspülmittel in den Behälter für den Klarspüler.

1. Öffnen Sie den Deckel des Klarspülerbehälters. Ziehen Sie dazu den

Griff nach oben. Wenn Sie zusätzlich zu den Spülmaschinentabs Klarspüler verwenden, verbessern Sie die Trockenleistung.

2. Füllen Sie Klarspüler in den Klarspülerbehälter.

Achten Sie beim Nachfüllen auf das Anzeigefenster am Klarspülerbehälter. VORSICHT: Füllen Sie den Behälter nur bis zur maximalen Füllhöhe. Überschüssiger Klarspüler kann während der Programme auslaufen.

3. Schließen Sie danach den Deckel.

18_ Verwenden von Spülmittel und Wasserenthärter DW5500M_DD81-02437P-00_DE.indd 18 2019-06-25 10:56:41

EINSTELLEN DER KLARSPÜLERMENGE

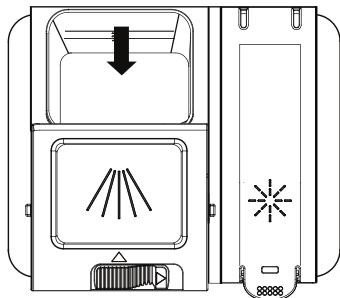

VERWENDEN DER SPÜLTAB-FUNKTION

Ihre Spülmaschine verfügt über eine Spültab-Funktion, bei der weder Salz noch Klarspüler, sondern nur ein Spültab mit Spülmittel, Wasserenthärter und Klarspüler benötigt wird. Die Spültab-Einstellung ist nur für den Einsatz in Verbindung mit Spültab bestimmt. Bei Verwendung von Spültab ohne diese Option bringt das Gerät nicht seine beste Leistung.

1. Legen Sie ein Spültab in den Behälter und starten Sie dann die

2. Schließen Sie den Deckel und drücken sie darauf, bis er einrastet.

Achten Sie bei Verwendung von Spültab darauf, dass der Deckel richtig geschlossen werden kann. ACHTUNG: Bewahren Sie Spülmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf. füllen Sie das Spülmittel immer erst kurz vor dem Starten der Spülmaschine in den Spülmittelbehälter. Verwenden von Spülmittel und Wasserenthärter _19 DW5500M_DD81-02437P-00_DE.indd 19 2019-06-25 10:56:42 02 VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER Gehen Sie folgendermaßen vor, um die Klarspülermenge einzustellen. Durch Einstellen eines höheren Werts erreichen Sie eine bessere Trocknungsleistung.

1. Schalten Sie die Spülmaschine ein.

2. Drücken Sie (wie beim Einstellen der Weichspülermenge) innerhalb von 60 Sekunden nach dem Einschalten des

Geschirrspülers fünf Sekunden lang auf die Taste Express (Einbaugerät) oder Programm (Freistehendes Gerät).

3. Drücken Sie die Taste Startzeitvorwahl, um in den Einstellmodus für Klarspüler zu wechseln.

4. Das LCD zeigt den aktuellen Klarspülerstand an. (zwischen d1 und d5)

5. Drücken Sie auf die Taste Express (Einbaugerät) oder Programm (Freistehendes Gerät), um die gewünschte

Klarspülermenge auszuwählen. Die Einstellung ändert sich in dieser Reihenfolge: d1 d2 d3 d4 d5 d1. (Die Standardeinstellung ist d4.)

6. Wählen Sie die Klarspülermenge und warten Sie 5 Sekunden, um die Einstellung abzuschließen.

Beladen der Spülmaschinenkörbe Beachten Sie die folgenden Hinweise, um beste Leistung der Spülmaschine zu erreichen. Die Eigenschaften und das Aussehen des Geschirr- und Besteckkörbe können bei Ihrem Modell abweichen. Hinweis: Kratzen Sie vor oder nach dem Beladen der Körbe große Mengen an Essensresten ab. Es ist nicht notwendig, das Geschirr unter fließendem Wasser abzuspülen. Stellen Sie die Gegenstände in dieser Reihenfolge in die Spülmaschine:

1. Gegenstände wie Tassen, Gläser, Töpfe/Pfannen usw. auf dem Kopf stehend.

2. Gekrümmte Gegenstände oder solche mit Aussparungen schräg, damit das Wasser ablaufen kann.

3. Achten Sie darauf, dass sie sicher gestapelt sind und nicht umkippen können.

4. Achten Sie darauf, dass sie die Drehbewegung der Sprüharme beim Spülen nicht behindern.

Sehr kleine Teile sollten in der Spülmaschine nicht gereinigt werden, da sie leicht aus den Körben fallen können. Geschirr ausräumen Damit kein Wasser vom Oberkorb in den Unterkorb tropft, empfehlen wir, zuerst den Unter- und danach den Oberkorb auszuräumen.

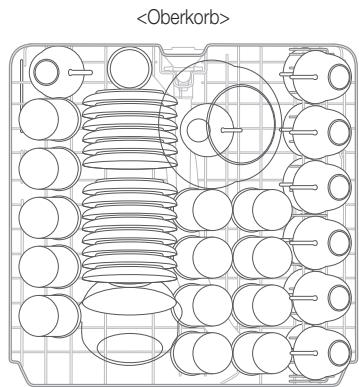

EINRÄUMEN DES OBERKORBS

Der Oberkorb ist für die empfindliche und leichtes Geschirr wie Gläser, Kaffee-, Teetassen und Untertassen, sowie Teller, Schälchen und flachen Pfannen (solange sie nicht zu stark verschmutzt sind) vorgesehen. Stellen Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben werden. Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf.

Gläser Kleine Servierschüssel Mittlere Servierschüssel Große Servierschüssel 20_ Beladen der Spülmaschinenkörbe DW5500M_DD81-02437P-00_DE.indd 20 2019-06-25 10:56:42 Einstellen des Oberkorbs Die Höhe des Oberkorb kann verstellt werden, um im Ober- und Unterkorb mehr Platz für größere Geräte zu schaffen. VORSICHT: Wir empfehlen die Höhenverstellung des Oberkorbs vorzunehmen, ehe Sie Geschirr in den Korb stellen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr. Position absenken

03 BELADEN DER SPÜLMASCHINENKÖRBE

1. Um den Oberkorb abzusenken, drücken Sie

die Hebel „A“ auf der linken und rechten Seite des Oberkorbs und schieben Sie den Oberkorb zugleich leicht nach unten.

2. Um den Oberkorb anzuheben, ziehen Sie

den Oberkorb nach oben, ohne die Hebel zu drücken. Position erhöhen Beladen der Spülmaschinenkörbe _21 DW5500M_DD81-02437P-00_DE.indd 21 2019-06-25 10:56:45 Beladen der Spülmaschinenkörbe

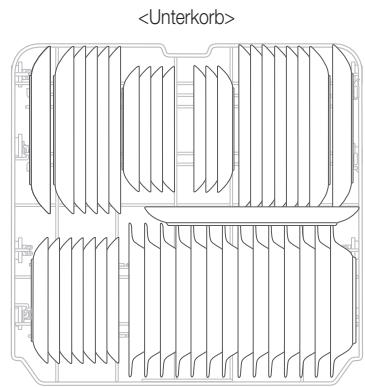

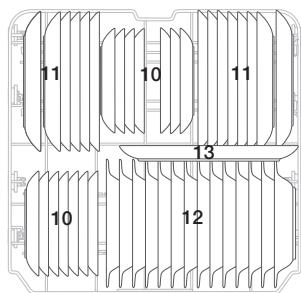

EINRÄUMEN DES UNTERKORBS

Wir empfehlen, große und schwer zu reinigende Gegenstände in den Unterkorb zu stellen: Töpfe, Pfannen, Deckel, Schüsseln und Schalen (siehe Abbildung rechts). Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des oberen Sprüharms blockiert wird. Töpfe, Schüsseln usw. müssen immer auf den Kopf gestellt werden. Tiefe Töpfe sollten schräg gestellt werden, damit das Wasser besser ablaufen kann. Im Unterkorb ist es möglich, die Reihen mit den Zinken für Teller umzuklappen, damit größere Töpfe und auch mehr Töpfe und Pfannen eingeräumt werden können.

Dessertschalen Speiseteller Suppentassen Ovale Platte Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollten Korb so untergebracht werden, dass sie nicht die Drehung der Sprüharme behindern.

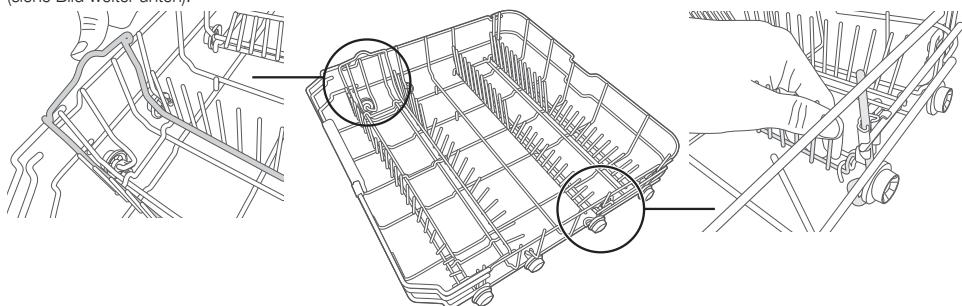

UMKLAPPEN DER ZINKEN IM UNTERKORB

Damit Töpfe und Pfannen besser eingeräumt werden können, lassen sich die Zinken nach unten klappen oder herausnehmen (siehe Bild weiter unten). 22_ Beladen der Spülmaschinenkörbe DW5500M_DD81-02437P-00_DE.indd 22 2019-06-25 10:56:45 BESTECKKORB Besteck gehört mit dem Griff nach unten in den Besteckkorb: Löffel sollten einzeln in die entsprechenden Schlitze gegeben werden, und besonders lange Gegenstände werden horizontal an der Vorderseite des Oberkorbs untergebracht.

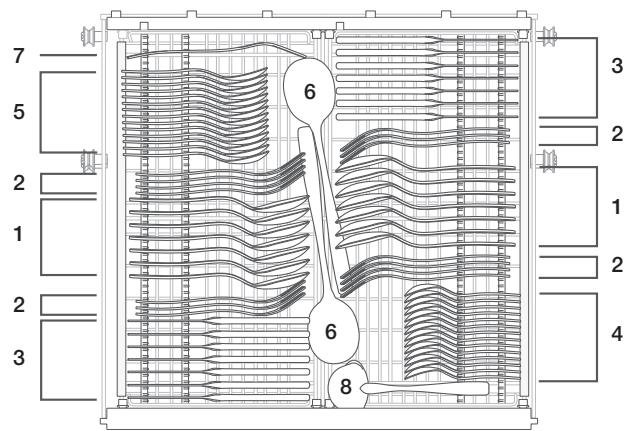

Schöpfkellen WARNUNG

Lassen Sie keine Gegenstände durch den Boden hervorstehen. Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten! Beladen der Spülmaschinenkörbe _23 DW5500M_DD81-02437P-00_DE.indd 23 2019-06-25 10:56:49 Beladen der Spülmaschinenkörbe BEACHTEN SIE BEIM BELADEN DES GESCHIRRSPÜLERS DIE FOLGENDEN HINWEISE: Nicht geeignet Begrenzt geeignet Kunststoffgegenstände, die nicht hitzebeständig sind. Älteres Besteck mit geklebten Teilen, die nicht temperaturbeständig sind. Geklebte Bestecke oder Geschirre. Zinn- und Kupfergegenstände, Bleikristallglas. Stahlgegenstände, die rosten können. Holzbretter. Teile aus Kunstfasern. Einige Arten von Gläsern können nach einer großen Anzahl von Spülgängen trüb werden. Silber-und Aluminiumteile tendieren dazu, sich beim Spülen zu verfärben. Glasierte Muster können verblassen, wenn sie häufig in der Spülmaschine gereinigt werden. Spülen Sie keine Gegenstände, die mit Zigarettenasche, Kerzenwachs oder einer Lack- oder Farbschicht verschmutzt sind. Stellen Sie sicher, dass das Geschirr spülmaschinenfest ist. Überladen Sie die Spülmaschine nicht. Der Platz reicht für 14 Normgedecke. Verwenden Sie kein Geschirr, dass nicht für Spülmaschinen geeignet ist. Dies ist für gute Ergebnisse und einen angemessenen Energieverbrauch wichtig. Beladen mit Geschirr und Besteck Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern. Stellen Sie Hohlgefäße wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten in die Spülmaschine, so dass sich kein Wasser in den Behälter oder Vertiefungen sammeln kann. Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig verdecken.

Gläser dürfen sich nicht berühren, damit sie beim Abspülen nicht beschädigt werden. Legen Sie große Gegenstände, die am schwierigsten zu reinigen sind, in den Unterkorb. Der obere Korb ist für empfindlichere und leichteres Geschirr wie Gläser, Kaffee- und Teetassen gedacht. ACHTUNG: Messer mit langer Klinge, die aufrecht stehend eingeräumt werden, sind eine potentielle Gefahr! Lange und/oder spitze Besteckteile wie Tranchiermesser müssen horizontal in den Oberkorb gelegt werden. Schäden an Glas- und sonstigem Geschirr. Mögliche Ursachen Abhilfen

Art des Glases oder Herstellungsprozesses. Chemische Zusammensetzung der Reinigungsmittel. Wassertemperatur und Dauer des Spülmaschinenprogramms.

Verwenden Sie ausschließlich Glas- und Porzellangeschirr, das vom Hersteller als spülmaschinenfest gekennzeichnet ist. Verwenden Sie ein mildes Reinigungsmittel, das für diese Art von Geschirr empfohlen wird. Wenden Sie sich ggf. für weitere Informationen an den Hersteller des Reinigungsmittels. Wählen Sie ein Programm mit möglichst niedriger Temperatur. Nehmen Sie Glasgeschirr und Besteck nach Ablauf des Programms so schnell wie möglich aus der Spülmaschine, um Schäden zu vermeiden. 24_ Beladen der Spülmaschinenkörbe DW5500M_DD81-02437P-00_DE.indd 24 2019-06-25 10:56:50 Spülprogramme

EINSCHALTEN DES GERÄTS

04 SPÜLPROGRAMME Starten eines Spülprogramms

1. Ziehen Sie den Unter- und Oberkorb heraus, räumen Sie das Geschirr ein und schieben Sie die Körbe wieder herein.

Es wird empfohlen, zuerst den Unterkorb und dann den Oberkorb einzuräumen (siehe Abschnitt „Beladen der Spülmaschinenkörbe“).

2. Füllen Sie das Spülmittel ein (siehe Abschnitt „Verwenden von Spülmittel und Wasserenthärter“).

3. Stecken Sie den Stecker in die Steckdose. Die Stromversorgung erfolgt mit 220-240 V~ und 50 Hz. Stellen Sie sicher,

dass die Wasserversorgung mit dem richtigen Druck gewährleistet ist.

4. Schließen Sie die Gerätetür, und drücken Sie die Taste POWER (EIN/AUS), um das Gerät einzuschalten.

Sie hören ein Klicken, wenn die Tür richtig geschlossen ist. Wenn das Spülen beendet ist, können Sie das Gerät durch Drücken von POWER (EIN/AUS) ausschalten.

WECHSELN DES PROGRAMMS

1. Ein Programm, das gerade ausgeführt wird, kann nur dann geändert werden, wenn der Spülgang erst kurze Zeit läuft.

Andernfalls wurde das Spülmittel möglicherweise schon aufgebraucht, und das Spülwasser wurde möglicherweise schon abgelassen. Wenn dies der Fall ist, muss das Spülmittelfach wieder gefüllt werden (siehe Abschnitt „Füllen des Spülmittelfachs“).

2. Drücken Sie 3 Sekunden lang auf die Taste POWER (EIN/AUS) oder START (STARTEN), um das Programm

abzubrechen. Nachdem Sie die Geschirrspülmaschine wieder eingeschaltet haben, können Sie das gewünschte Programm einstellen. Wenn Sie die Gerätetür während eines Spülgangs öffnen, wird die Maschine angehalten. Die Programmanzeige hört auf zu blinken und im Abstand von einer Minute erklingt solange ein Signalton, bis Sie die Gerätetür wieder schließen. 3 Sekunden nachdem Sie die Tür geschlossen haben, setzt die Maschine das Programm fort. Wenn die Speicherfunktion Ihres Modells defekt ist, beendet die Spülmaschine das ausgewählte Programm nach dem Stromausfall. Nachträgliches Hinzufügen von Geschirr Sie können ein vergessenes Geschirrteil jederzeit nachträglich in die Spülmaschine stellen, sofern der Spülmittelbehälter noch geschlossen ist.

1. Öffnen Sie die Tür ein wenig, um das Programm zu unterbrechen.

2. Wenn sich die Sprüharme nicht mehr drehen, können Sie die Gerätetür vollständig öffnen.

3. Stellen Sie das vergessene Geschirr in die Maschine.

4. Zehn Sekunden nachdem Sie die Tür schließen, setzt die Spülmaschine das Programm fort.

WARNUNG: Es ist gefährlich, die Gerätetür während eines Spülgangs zu öffnen, da das in der Maschine enthaltene heiße Wasser zu Verbrühungen führen kann. Sobald die Gerätetür während des Spülvorgangs geöffnet wird, sorgt deshalb ein Sicherheitsmechanismus dafür, dass der Vorgang angehalten wird. Spülprogramme _25 DW5500M_DD81-02437P-00_DE.indd 25 2019-06-25 10:56:50 Spülprogramme

ENDE DES SPÜLPROGRAMMS

Nach Ablauf des Spülprogramms ist ein kurzer Signalton zu hören, und anschließend wird die Maschine angehalten. Erst wenn in der Anzeige die Meldung „0“ erscheint, ist das Programm wirklich beendet.

1. Schalten Sie die Spülmaschine durch Drücken der Netztaste POWER (EIN/AUS) aus.

2. Schließen Sie den Wasserhahn!

Öffnen Sie vorsichtig die Gerätetür. Beim Öffnen der Gerätetür kann heißer Dampf entweichen!

Heißes Geschirr ist empfindlich gegenüber Stößen. Das gewaschene Geschirr sollte daher etwa 15 Minuten abkühlen, bevor Sie es aus der Maschine nehmen. Öffnen Sie Tür der Spülmaschine, lassen Sie sie offen stehen und warten Sie einige Minuten, ehe Sie das Geschirr herausnehmen. Auf diese Weise kühlt das Geschirr schneller ab und der Trockenvorgang wird verbessert. Der Lüfter wird aktiviert, um den Innenraum der Spülmaschine zu trocknen, wenn Sie die Tür öffnen. Schließen Sie die Gerätetür, wenn die Spülmaschine trocken ist. Es ist normal, wenn die Spülmaschine innen nass ist. Räumen Sie zuerst den Unterkorb und dann den Oberkorb aus. Dadurch wird vermieden, dass Wasser aus dem Oberkorb auf das Geschirr im Unterkorb tropft. SPÜLPROGRAMMTABELLE Programm Intensiv Intensiv + Hygiene ÖKO * ÖKO + Hygiene Schonprogramm Schonprogramm + Hygiene Schritte im Spülgang Vorspülen (50 °C) Abspülen (60 °C) Spülen Spülen Spülen (70 °C) Trocknen Vorspülen (50 °C) Abspülen (60 °C) Spülen Spülen Spülen (70 °C) Trocknen Vorspülen Abspülen (50 °C) Spülen (55 °C) Trocknen Vorspülen Abspülen (50 °C) Spülen (60 °C) Trocknen Vorspülen Abspülen (40 °C) Spülen Spülen (60 °C) Trocknen Vorspülen Abspülen (40 °C) Spülen Spülen (65 °C) Trocknen Spülmittel (Vorspül-/Hauptspülgang) (g) Spülzeit (in Min.) Energieverbrauch (kWh) Wasserverbrauch

26_ Spülprogramme DW5500M_DD81-02437P-00_DE.indd 26 2019-06-25 10:56:50 Programm Express Kurzprogramm Automatikprogramm Vorspülen Vorspülen (50 °C) Abspülen (60 °C) Spülen (60 °C) Trocknen Vorspülen (50 °C) Abspülen (60 °C) Spülen (65 °C) Trocknen Abspülen (45 °C) Spülen (50 °C) Spülen (55 °C) Vorspülen (45 °C) Automatikprogramm (45 bis 55 °C) Spülen Spülen (65 °C) Trocknen Vorspülen Spülmittel (Vorspül-/Hauptspülgang) (g) Spülzeit (in Min.) Energieverbrauch (kWh) Wasserverbrauch

04 SPÜLPROGRAMME Express + Hygiene Schritte im Spülgang Die Dauer eines Programms unterscheidet sich je nach Wassereinlasstemperatur und -druck. Kurzprogramm: Von der Dauernutzung des Kurzprogramm-Programms über einen längeren Zeitraum hinweg wird abgeraten. Dies kann dazu führen, dass die Leistung der Wasserenthärtungsanlage zurückgeht. Spülprogramme _27 DW5500M_DD81-02437P-00_DE.indd 27 2019-06-25 10:56:51 Reinigung und Pflege

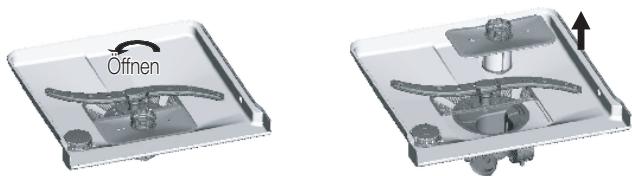

Filtersystem Für eine erhöhte Benutzerfreundlichkeit wurden die Ablaufpumpe und das Filtersystem so positioniert, dass Sie vom Innern der Spülkammer aus leicht zugänglich sind. Das Filtersystem besteht aus drei Komponenten: Hauptfilter, Grobfilter und Feinfilter.

1. Hauptfilter: Lebensmittelreste und Schmutzpartikel werden durch diesen Filter

aufgefangen, von einer spezielle Düse am unteren Sprüharm pulverisiert und den Abfluss hinuntergespült.

2. Grobfilter: Größere Gegenstände, wie z. B. Knochen- oder Glasstücke, die den

Abfluss verstopfen könnten, werden vom Grobfilter aufgefangen. Zum Reinigen dieses Filters drücken Sie leicht auf die Laschen oben an diesem Filter und heben Sie den Filter heraus.

3. Feinfilter: Dieser Filter verhindert, dass kleine Schmutzpartikel und Speisereste

nicht erneut in die Spülkammer gelangen und zu einer erneuten Verschmutzung des Geschirrs führen.

ACHTUNG: Halten Sie den Feinfilter nicht mit der oberen Seite nach unten. Filtereinheit Die Filtereinheit muss gereinigt werden, um beste Leistung und Ergebnisse zu gewährleisten. Der Filter entfernt effizient Speisereste aus dem Spülwasser, so dass es während des Spülprogramms in die Kammer zurückgeführt werden kann. Aus diesem Grund ist es ratsam, größere Speisereste nach jedem Spülgang aus dem Filter zu entfernen. Spülen Sie dazu den Deckel und den halbrunden Filter unter fließendem Wasser ab. Drehen Sie die Filtereinheit zum Entfernen gegen den Uhrzeigersinn, und heben Sie sie heraus. Die gesamte Filtereinheit sollte regelmäßig gereinigt werden. Verwenden Sie zum Reinigen von Grob- und Feinfilter eine Reinigungsbürste. Setzen Sie die gesamte Einheit anschließend wieder in die Spülmaschine ein. Drücken Sie sie an der dafür vorgesehenen Position nach unten und drehen Sie sie dann im Uhrzeigersinn. Öffnen Die Spülmaschine darf nie ohne Filter verwendet werden. Unsachgemäßer Austausch des Filters kann die Leistung des Geräts verringern und Schäden am Geschirr und Besteck verursachen. WARNUNG: Verwenden Sie die Spülmaschine niemals ohne eingesetzte Filter. Achten Sie beim Reinigen der Filter darauf, dass diese nicht beschädigt werden. Andernfalls arbeiten die Filter möglicherweise nicht ordnungsgemäß, sodass schlechte Spülergebnisse oder Schäden an den inneren Teilen die Folge sein können. 28_ Reinigung und Pflege DW5500M_DD81-02437P-00_DE.indd 28 2019-06-25 10:56:51

REINIGEN DER SPRÜHARME

05 REINIGUNG UND PFLEGE

Die Sprüharme müssen regelmäßig gereinigt werden, weil die Kalkablagerungen bei hartem Wasser die Düsen und Lager der Sprüharme verstopfen können. Um den mittleren Sprüharm zu entfernen, halten Sie ihn an der Mutter fest und drehen Sie ihn im Uhrzeigersinn heraus. Zum Entfernen des unteren Sprüharms ziehen Sie diesen einfach nach oben heraus. Waschen Sie die Sprüharme mit Geschirrspülmittel für Handwäsche und warmem Wasser, und reinigen Sie die Düsen mit einer Bürste. Spülen Sie die Sprüharme sorgfältig ab, und setzen Sie sie anschließend wieder in die Spülmaschine ein. Öffnen

REINIGEN DER GERÄTETÜR

Verwenden Sie zum Reinigen des Türrahmens nur ein weiches, mit warmem Wasser angefeuchtetes Tuch. Verwenden Sie außerdem niemals Scheuermittel oder Scheuerschwämme zum Reinigen der Außenflächen, da diese die Oberfläche zerkratzen. Einige Papierhandtücher können ebenfalls Kratzer oder Flecken auf der Oberfläche hinterlassen. WARNUNG: Verwenden Sie niemals ein Reinigungsspray, um die Türverkleidung zu reinigen, da dieses das Türschloss und die elektrische Komponenten beschädigen kann. Scheuermittel und einige Papierhandtücher werden ebenfalls nicht empfohlen, dass Sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

PFLEGEN DER SPÜLMASCHINE

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch, und reiben Sie anschließend sorgfältig trocken. Verwenden Sie zum Reinigen der Außenflächen ein qualitativ hochwertiges Polierwachs. Benutzen Sie niemals spitze Gegenstände, Scheuermittel oder scharfe Reinigungsmittel. FROSTSCHUTZ Führen Sie folgende Maßnahmen durch, wenn Sie Ihre Spülmaschine im Winter an einem ungeheizten Ort aufbewahren:

1. Trennen die Stromversorgung zur Spülmaschine.

2. Drehen Sie den Wasserhahn zu, und trennen Sie die Frischwasserzufuhr vom Wasserhahn.

3. Lassen Sie das Wasser aus dem Zufuhrschlauch und dem Wasserventil ab. (Fangen Sie das herauslaufende Wasser mit

einem geeigneten Behälter auf.)

4. Schließen Sie den Zufuhrschlauch wieder am Wasserhahn an.

5. Entnehmen Sie am Boden der Spülkammer die Filtereinheit, und wischen Sie das Wasser im Schacht mit einem

Schwamm auf. Reinigung und Pflege _29 DW5500M_DD81-02437P-00_DE.indd 29 2019-06-25 10:56:51 Reinigung und Pflege

SO PFLEGEN SIE IHREN GESCHIRRSPÜLER

Nach jedem Spülgang Lassen Sie die Tür leicht geöffnet, damit Feuchtigkeit und Gerüche aus der Spülkammer entweichen können. Stecker herausziehen Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten. Keine Lösungsmittel oder scheuernden Reinigungsmittel Verwenden Sie zum Reinigen der Außenflächen und Gummikomponenten der Spülmaschine keine Lösungs- oder Scheuermittel. Verwenden Sie lediglich einen Lappen und warmes Seifenwasser. Um eventuelle Flecken von den Wänden der Spülkammer zu entfernen, feuchten Sie ein Tuch mit Wasser und etwas weißem Essig oder einem Reinigungsmittel an, das speziell für Geschirrspülmaschinen hergestellt wurde. Im Urlaub Wenn Sie in Urlaub fahren, wird empfohlen, einen Spülgang mit leerer Spülmaschine laufen zu lassen. Ziehen Sie anschließend den Stecker aus der Steckdose, trennen Sie die Wasserversorgung und lehnen Sie die Tür des Geräts nur an. Diese Maßnahmen verlängern die Lebensdauer der Dichtungen und verhindern die Bildung schlechter Gerüche im Gerät. Transportieren des Geräts Wenn das Gerät bewegt werden muss, versuchen Sie, es aufrecht zu transportieren. Falls unbedingt erforderlich, kann es auch mit der Rückseite nach unten getragen werden. Dichtungen Eine Ursache für die Entstehung schlechter Gerüche in der Spülmaschine sind Essensreste, die sich in den Dichtungen abgesetzt haben. Reinigen Sie diese daher regelmäßig mit einem feuchten Schwamm. 30_ Reinigung und Pflege DW5500M_DD81-02437P-00_DE.indd 30 2019-06-25 10:56:51 Aufstellen Ihrer Spülmaschine WARNUNG: Gefahr von Stromschlägen Trennen Sie die Spülmaschine vor der Installation vom Stromnetz. Andernfalls besteht die Gefahr von Stromschlägen und Tod. ACHTUNG: Die Installation der Leitungen und elektrischen Geräte dürfen nur von Fachleuten durchgeführt werden. VORSICHT, es geht um Ihre persönliche Sicherheit: ZUSAMMEN MIT DIESEM GERÄT KEINE VERLÄNGERUNGSKABEL ODER ADAPTERSTECKER VERWENDEN. UNTER KEINEN UMSTÄNDEN DEN DRITTEN ERDUNGSSTIFT VOM NETZKABEL ABSCHNEIDEN ODER ENTFERNEN. Anforderungen an die Stromversorgung

220-240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung. Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.

Sorgen Sie vor der Verwendung für eine ordnungsgemäße Erdung. Dieses Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Dieses Gerät verfügt über ein Anschlusskabel mit einem Leiter zur Erdung des Geräts und einem Erdungsstecker. Der Stecker muss am entsprechenden Ausgang angeschlossen und ordnungsgemäß nach den lokalen Richtlinien und Verordnungen montiert und geerdet werden. WARNUNG: Ein unsachgemäßer Anschluss des Erdungsleiters kann zum Risiko eines elektrischen Schlags führen. Sollten Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem qualifizierten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Manipulieren Sie nicht den Stecker der Spülmaschine.

WASSERVERSORGUNG UND ABFLUSS

Kaltwasseranschluss Schließen Sie den Kaltwasserschlauch an einen 3/4-Zoll-Gewindeanschluss an und stellen Sie sicher, dass er fest angeschlossen ist. Wenn die Wasserleitungen neu sind oder über einen längeren Zeitraum nicht benutzt worden sind, lassen Sie das Wasser eine Weile laufen um sicherzustellen, dass es klar ist. Diese Vorsichtsmaßnahme soll verhindern, dass die Wasserzufuhr verstopft und das Gerät beschädigt wird. Bei einem Wasserschlauch mit AquaStopp-System. Stellen Sie sicher, dass das AquaStopp-Rohr des Wasserschlauchs an den Wasserhahn angeschlossen ist. Aufstellen Ihrer Spülmaschine _31 DW5500M_DD81-02437P-00_DE.indd 31 2019-06-25 10:56:51

06 AUFSTELLEN IHRER SPÜLMASCHINE

Hinweise zum Stromanschluss Aufstellen Ihrer Spülmaschine Warmwasseranschluss Die Wasserversorgung des Gerätes kann auch an die Warmwasserleitung des Hauses (zentrale Heizungsanlage) angeschlossen werden, sofern diese eine Temperatur von 60 °C nicht übersteigt. In diesem Fall wird die Programmdauer um ca. 15 Minuten verkürzt und die Spülleistung sinkt leicht. Gehen Sie beim Anschluss an die Warmwasserleitung in gleicher Weise wie beim Anschluss an die Kaltwasserleitung vor. Aufstellen des Geräts Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegenen Wand und die Seitenteile befinden sich neben den angrenzenden Schränken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäße Installation zu erleichtern, rechts oder links angeordnet werden können. Ablassen von überschüssigem Wasser aus den Schläuchen Wenn sich der Abfluss mehr als 1000 mm über dem Boden befindet, kann das überschüssige Wasser in den Schläuchen nicht direkt in die Abfluss entleert werden. In diesem Fall muss das überschüssige Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter abgelassen werden, der sich außerhalb befindet und niedriger als der Abfluss liegt. Wasserauslass Schließen Sie den Ablaufschlauch an. Der Ablaufschlauch muss richtig montiert sein, um Undichtigkeiten zu vermeiden. Stellen Sie sicher, dass der Zulaufschlauch nicht geknickt oder gequetscht ist. Verlängerungsschlauch Wenn Sie eine Verlängerung für den Ablaufschlauch benötigen, verwenden Sie einen Schlauch ähnlicher Größe und Qualität. Er darf nicht länger als 4 Meter sein, weil andernfalls die Reinigungswirkung der Geschirrspülmaschine reduziert werden kann. Syphonanschluss Der Ablaufanschluss muss sich in einer Höhe von 40 cm (min.) und 100 cm (max.) vom Boden der Spülmaschine befinden. Der Ablaufschlauch sollte mit einer Schlauchschelle befestigt werden. AquaStopp Das AquaStopp-System ist ein Sicherheitsventil, mit dem Wasserschäden verhindert werden. Wenn der Zulaufschlauch irgendwann undicht zu werden beginnt, schneidet das Sicherheitsventil das ausfließende Wasser ab. Wenn der Wasserschlauch oder das Sicherheitsventil beschädigt werden, müssen Sie sie entfernen und ersetzen. Verlängern oder verkürzen Sie nicht den Zulaufschlauch. 32_ Aufstellen Ihrer Spülmaschine DW5500M_DD81-02437P-00_DE.indd 32 2019-06-25 10:56:52

ANSCHLUSS DER ABLAUFSCHLÄUCHE

Min. 30 cm Max 80 cm

06 AUFSTELLEN IHRER SPÜLMASCHINE

Stecken Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm, oder lassen Sie ihn in das Spülbecken ausfließen. Achten Sie darauf, den Schlauch dabei nicht zu verbiegen oder zu knicken. Das obere Ende des Schlauchs muss sich in einer Höhe von 30 bis 80 cm befinden. Das lose Ende des Schlauchs darf nicht in Wasser getaucht werden, um den Rückfluss von Wasser zu vermeiden. Befestigen Sie den Ablaufschlauch mit Kabelbindern oder anderen Befestigungselementen an der Seitenwand des Küchenschranks, um einen Rückfluss zu verhindern.

AUFSTELLUNG DES GERÄTS

Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegenen Wand und die Seitenteile befinden sich neben den angrenzenden Schränken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäße Installation zu erleichtern, entweder rechts oder links angeordnet werden können. Nivellieren des Gerätes Sobald das Gerät so aufgestellt ist, dass es nivelliert werden kann, kann die Höhe der Geschirrspülmaschine durch Verändern der Höhe der Schraubfüße verändert werden. Auf keinen Fall darf das Gerät um mehr als 2° geneigt sein.

STARTEN DER SPÜLMASCHINE

Überprüfen Sie vor dem Start der Spülmaschine Folgendes:

1. Spülmaschine ist eben und fixiert.

2. Einlassventil ist geöffnet.

3. Es gibt keine Lecks an den Anschlüssen der Verbindungsleitungen.

4. Die Kabel sind fest verbunden.

5. Das Gerät ist eingeschaltet.

6. Die Frischwasser- und Ablassschläuche sind nicht verdreht.

7. Alle Verpackungsmaterialien wurden aus der Spülmaschine entfernt.

ACHTUNG: Bewahren Sie dieses Handbuch nach der Installation an einem sicheren Ort auf. Der Inhalt dieser Anleitung kann für die Anwender nützlich sein. Aufstellen Ihrer Spülmaschine _33 DW5500M_DD81-02437P-00_DE.indd 33 2019-06-25 10:56:52 Installieren der Spülmaschine EINBAUSPÜLMASCHINE Achten Sie darauf, dass Sie oder Ihr Installateur die folgenden Hinweise sorgfältig beachten, damit Ihre neue Spülmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Geschirr spülen. Erstmalige Installation Wenn es sich bei dieser Spülmaschine um Ihre erste handelt, muss der größte Teil der Installationsarbeiten erledigt werden, bevor Sie das Gerät an seinen endgültigen Platz schieben. Ersatz Wenn diese Spülmaschine ein altes Gerät ersetzt, müssen Sie die vorhandenen Anschlüsse für das alte Gerät daraufhin überprüfen, ob Sie für den Anschluss Ihrer neuen Spülmaschine geeignet sind. Ersetzen Sie die bestehenden Anschlüsse, wenn es notwendig ist. SCHRITT 1

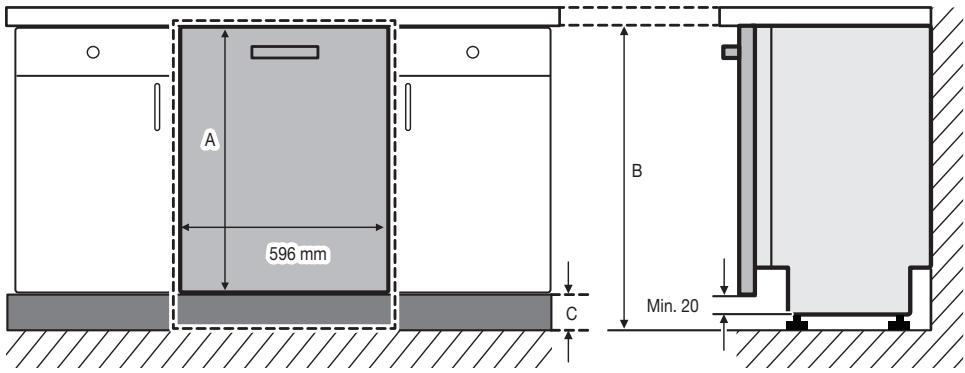

AUSWAHL EINES GEEIGNETEN AUFSTELLUNGSORTS

Der Aufstellungsort der Spülmaschine sollte sich in der Nähe der vorhandenen Zulauf- und Ablaufschläuche und des Netzkabels befinden. Eine Seite des Spülbeckens sollte verwendet werden, um den Anschluss der Ablaufschläuche des Geschirrspülers zu ermöglichen. 1. Wählen Sie eine Stelle in der Nähe des Spülbeckens, um die Installation der Einlass- und Ablaufschläuche zu erleichtern.

2. Weniger als 5 mm Abstand zwischen der Oberseite des Geschirrspülers und dem Schrank sowie der Außentür zum

Schrank. Schrankabmessungen (Einheit: mm)

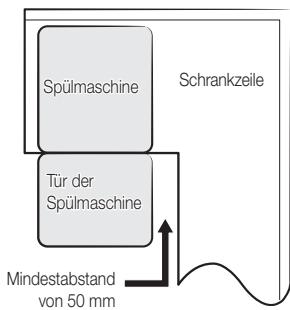

3. Wenn die Spülmaschine an einer Ecke der Schrankzeile installiert ist, muss

zum Öffnen der Tür etwas Platz frei bleiben. Spülmaschine Schrankzeile

07 INSTALLIEREN DER SPÜLMASCHINE

Tür der Spülmaschine Mindestabstand von 50 mm Je nach Lage der Steckdose müssen Sie unter Umständen auch in die gegenüberliegende Seitenwand ein Loch schneiden. SCHRITT 2 VORSICHT

Der Wasserdruck am Frischwasserschlauch muss zwischen 0,04 MPa und 1,0 MPa liegen. Schließen Sie das Gerät nur an die Kaltwasserleitung an. Stellen Sie sicher, dass die Wassertemperatur nicht mehr als 60 °C beträgt. Schließen Sie das Gerät nicht an eine Heißwasserleitung an. Andernfalls treten am Gerät möglicherweise Störungen auf. Verwenden Sie eine Stromversorgung mit 220-240 V~ bei 50 Hz. Verbinden Sie das Gerät beim Installieren nicht mit der Steckdose. Verwenden Sie eine Steckdose mit einer maximal zulässigen Stromstärke von 16 A. (Die maximale Stromaufnahme dieses Geräts beträgt 11 A.)

• Stellen Sie vor dem Einschalten der Spülmaschine sicher, dass die Stromversorgung folgende Bedingungen erfüllt: - 220-240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung. - Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.
• Kontrollieren Sie nach der Installation, dass das Netzkabel nicht geknickt oder beschädigt ist. Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch der Spülmaschine anschließen. Dichten Sie den Frischwasserschlauch mit Teflonband oder Dichtmasse ab, um das Austreten von Wasser zu verhindern. WARNUNG

ÜBERPRÜFEN DER WASSERVERSORGUNG UND DER

ELEKTRISCHEN ANSCHLUSSDATEN

Installieren der Spülmaschine _35 DW5500M_DD81-02437P-00_DE.indd 35 2019-06-25 10:56:52 Installieren der Spülmaschine SCHRITT 3

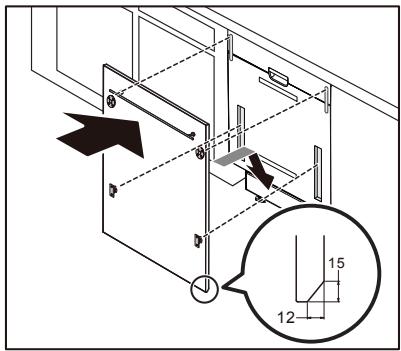

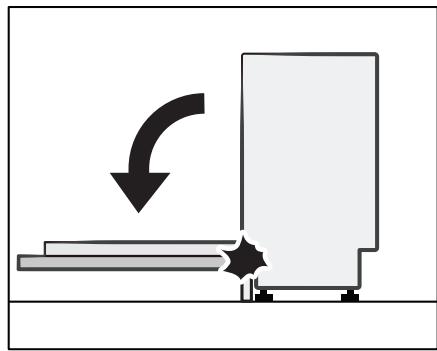

VORBEREITEN DER TÜRVERKLEIDUNG

Diese Spülmaschine verfügt in der Gerätetür über ein Automatiksystem zum Ausbalancieren. Sie besitzt ein Schiebescharnier, das sich perfekt für Küchen ohne Sockel oder für den Einbau oberhalb von einem kleinen Schrank eignet. Die Höhe (A) der Türverkleidung kann je nach Einbauumgebung zwischen 670 mm und 800 mm liegen. Das Gewicht der Türverkleidung darf 10 kg nicht überschreiten. Informationen zur Höhe (C) in Bezug auf die Schrankhöhe (B) entnehmen Sie bitte der Tabelle. Bestimmen Sie dann anhand dieser Angaben die Höhe der Türverkleidung.

820 mm 20 bis 150 mm 850 mm 50 bis 180 mm 880 mm 80 bis 210 mm

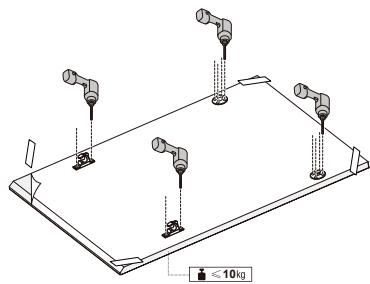

1. Legen Sie die Einbauschablone auf die Rückseite der Türverkleidung und fixieren Sie sie vorübergehend

mit durchsichtigem Klebeband. Beachten Sie, dass die Rückseite der Türverkleidung an der Tür der Spülmaschine angebracht wird.

2. Markieren Sie mit Hilfe der Einbauschablone 4 Punkte.

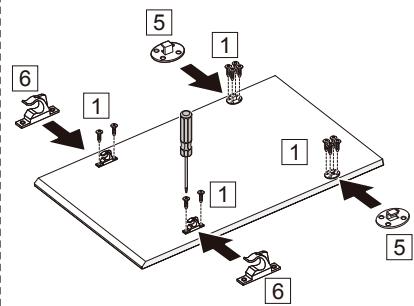

3. Entfernen Sie die Einbauschablone und ziehen Sie die Halterungen der Türverkleidung wie abgebildet fest.

4. Halten Sie die Türverkleidung fest, bringen Sie sie an der Tür an und setzen Sie die Halterungen für die

Türverkleidung in die entsprechenden Bohrungen ein. Verwenden Sie eine Türverkleidung mit einem Gewicht von 4–10 kg. Achten Sie darauf, dass die Sockelleiste beim Öffnen und Schließen der Spülmaschine nicht stört.

Installieren der Spülmaschine _37 DW5500M_DD81-02437P-00_DE.indd 37 2019-06-25 10:56:53 Installieren der Spülmaschine SCHRITT 4

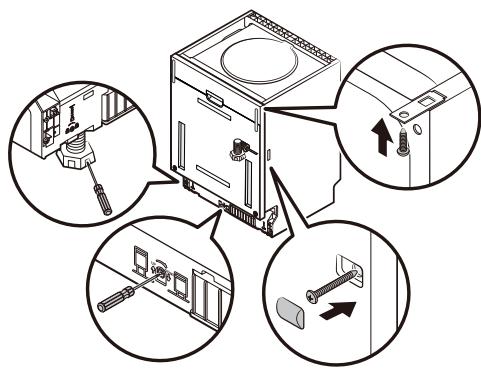

INSTALLATION DER SPÜLMASCHINE

1. Befestigen Sie die Türverkleidung mit Hilfe der mitgelieferten Halterungen an der Gerätetür der Spülmaschine. Verwenden Sie die Schablone zum Positionieren der Halterungen.

2. Schließen Sie den Frischwasserschlauch an die Wasserversorgung an.

3. Anschließen des Abwasserschlauchs siehe Abbildung.

4. Schließen Sie das Netzkabel an.

5. Bringen Sie den Kondensationsstreifen unter der Arbeitsfläche der Schrankzeile an. Achten Sie darauf, dass der

Kondensationsstreifen bündig mit der Kante der Arbeitsfläche abschließt.

6. Stellen Sie den Geschirrspüler an der gewünschten Stelle auf.

7. Richten Sie die Spülmaschine aus. Der hintere Fuß kann von der Vorderseite des Geschirrspülers aus eingestellt werden, indem Sie die Inbusschraube in der Mitte des Spülmaschinensockels mit einem Inbusschlüssel drehen. Verwenden Sie zum Einstellen der vorderen Füße einen Flachschlitzschraubendreher und stellen Sie die vorderen Füße so ein, dass der Geschirrspüler waagerecht steht.

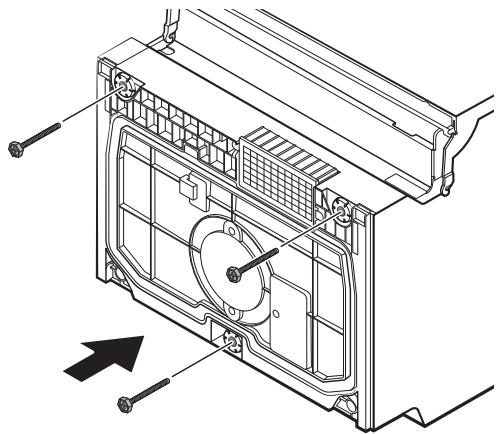

8. Der Geschirrspüler muss fixiert werden. Hierfür gibt es zwei Möglichkeiten:

A. Normale Arbeitsfläche: Stecken Sie den Montagehaken in den Schlitz der Seitenfläche und befestigen Sie ihn mit den Holzschrauben an der Arbeitsfläche. B. Arbeitsplatte aus Marmor oder Granit: Befestigen Sie die Seite mit Schrauben. 38_ Installieren der Spülmaschine DW5500M_DD81-02437P-00_DE.indd 38 2019-06-25 10:56:53 SCHRITT 5

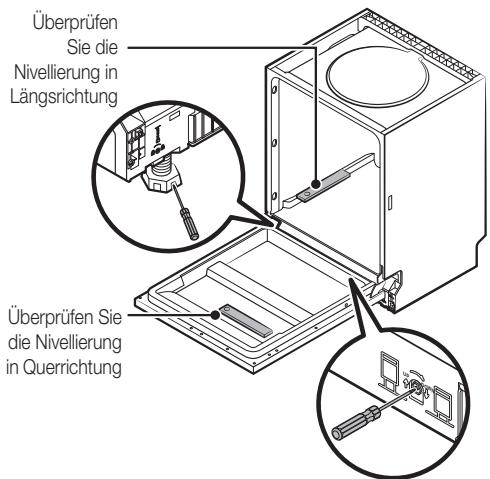

AUSRICHTEN DER SPÜLMASCHINE

07 INSTALLIEREN DER SPÜLMASCHINE

Überprüfen Sie die Nivellierung in Längsrichtung

UĮǮĘ Überprüfen Sie die Nivellierung in Querrichtung

Die Spülmaschine muss waagerecht stehen, damit der Geschirrkorb ordnungsgemäß funktioniert und die Spülleistung gewährleistet ist.

1. Legen Sie eine Wasserwaage auf die Tür und den Korb in Innenraum, um zu überprüfen, ob der Geschirrspüler im Lot ist.

2. Richten Sie die Spülmaschine aus, indem Sie die drei Nivellierfüße einzeln einstellen.

3. Achten Sie darauf, dass die Spülmaschine beim Nivellieren nicht umkippt.

Verwenden Sie zusätzliche Füße, wenn die Höhe eines der Füße nicht ausreicht. Installieren der Spülmaschine _39 DW5500M_DD81-02437P-00_DE.indd 39 2019-06-25 10:56:53 Fehlerbehebung Der Hersteller befolgt eine Politik der ständigen Weiterentwicklung und Aktualisierung des Produkts. Dadurch kann es zu Änderungen ohne vorherige Ankündigung kommen.

VOR EINEM ANRUF BEIM KUNDENDIENST

PROBLEM Die Spülmaschine funktioniert nicht.

Sicherung durchgebrannt oder der Leistungsschalter ausgelöst.

Die Stromversorgung ist nicht • eingeschaltet.

Der Wasserdruck ist zu gering.

Ablaufpumpe stoppt nicht

Einige hörbare Geräusche sind normal.

Geschirrteile liegen lose in den Körben oder ein kleiner Gegenstand ist durch den Korb gefallen. Motor brummt.

Flecken im Spülraum. Geschirr wird nicht getrocknet. Geschirr und Besteck sind nicht sauber

Verschütteter Klarspüler. Sie haben koloriertes Spülmittel verwendet. Klarspüler muss nachgefüllt werden. Ungeeignetes Programm.

Ersetzen Sie die Sicherung bzw. setzen Sie den Leistungsschalter zurück. Entfernen Sie alle anderen Geräte, die an den selben Stromkreis wie die Spülmaschine angeschlossen sind. Stellen Sie sicher, dass das Gerät eingeschaltet und die Tür vollständig geschlossen ist. Stellen Sie sicher, dass das Netzkabel richtig mit der Steckdose verbunden ist. Überprüfen Sie, ob die Wasserversorgung ordnungsgemäß angeschlossen und der Wasserhahn geöffnet ist. Das System wurde so entwickelt, das überlaufendes Wasser erkannt wird. Wenn dies der Fall ist, wird die Umwälzpumpe aus- und die Ablaufpumpe eingeschaltet. Geräusch wird möglicherweise durch das Zerkleinern von weichen Essensresten oder dem Öffnen des Spülmittelbehälters verursacht. Stellen Sie sicher, dass Geschirr und Besteck beim Spülgang nicht lose in der Spülkammer herumgewirbelt werden können. Die Spülmaschine wurde nicht regelmäßig genutzt. Wenn Sie die Spülmaschine nur selten verwenden, denken Sie daran, sie jede Woche mit Wasser zu füllen und dieses anschließend wieder abzulassen. Auf diese Weise werden die Dichtungen feucht gehalten. Verwenden Sie nur für Spülmaschinen geeignetes Spülmittel, um eine Schaumbildung zu vermeiden. Öffnen Sie bei Schaumbildung die Spülmaschine, und lassen Sie den Schaum verdampfen. Füllen Sie rund 4 Liter kaltes Wasser in den Spülraum. Schließen und verriegeln Sie die Spülmaschine. Starten Sie dann den Spülgang „Einweichen“, um das Wasser abzulassen. Wiederholen Sie den Vorgang bei Bedarf. Entfernen Sie verschütteten Klarspüler immer sofort. Stellen Sie sicher, dass Sie ein Spülmittel ohne Farbstoff verwenden. Stellen Sie sicher, dass der Klarspülerbehälter voll ist. Wählen Sie ein Spülprogramm für eine stärkere Verschmutzung. Stellen Sie sicher, dass das Öffnen des Spülmittelfachs und die Drehbewegung der Sprüharme nicht durch große Geschirrteile blockiert werden. 40_ Fehlerbehebung DW5500M_DD81-02437P-00_DE.indd 40 2019-06-25 10:56:54 Trübung des Glasgeschirrs

Gelber oder brauner Film • auf Innenflächen

Weißer Film auf Innenflächen

Um Flecken von Glasgeschirr zu entfernen:

1. Nehmen Sie alle Metallgegenstände aus der

2. Füllen Sie kein Spülmittel ein.

3. Stellen Sie den längsten Spülgang ein.

4. Starten Sie die Spülmaschine, und lassen Sie sie etwa

18 bis 22 Minuten lang laufen. Anschließend beginnt der Hauptwaschgang.

5. Öffnen Sie die Gerätetür, und gießen Sie 2 Tassen

weißen Essig auf den Boden der Spülmaschine.

6. Schließen Sie die Gerätetür und setzen Sie den

Spülgang fort. Wenn die Zugabe von Essig nicht hilft: Wiederholen Sie die oben beschriebenen Schritte. Geben Sie diesmal jedoch anstelle von Essig 1/4 Tasse (60 ml) von Zitronensäure hinzu. Kombination aus weichem

• Verwenden Sie weniger Spülmittel, wenn weiches Wasser und zu viel Spülmittel. Wasser zugeführt wird, und wählen Sie das kürzeste Spülprogramm, um das Glasgeschirr zu waschen und zu reinigen. Tee- oder Kaffeeflecken.
• Entfernen Sie die Flecken von Hand. Verwenden Sie dazu eine Lösung aus 1/2 Tasse Bleichmittel und 3 Tassen warmem Wasser. Eisenablagerung im Wasser können zur Bildung eines Films im gesamten Innenraum führen. Mineralien in hartem Wasser. • WARNUNG: Warten Sie nach dem Ende des Spülprogramms, dass nach 20 Minuten die Heizelemente abgekühlt sind, ehe Sie den Innenraum reinigen. Wenn Sie diese Anweisung nicht beachten, besteht die Gefahr von Verbrennungen. Wenden Sie sich an einen Anbieter von Wasserenthärtungsanlagen, um für die Wasserversorgung ein spezielles Wasserfiltersystem zu installieren. Reinigen Sie die Innenflächen mit einem speziellen Spülmaschinenreiniger oder mit einen feuchten Schwamm mit Spülmaschinenmittel und tragen Sie dabei Gummihandschuhe. Verwenden Sie keine anderen Reiniger außer Geschirrspülmittel, um das Risiko einer Schaumbildung oder Seifenlauge zu verringern. Drehen Sie das Drehrad auf die OFF-Position, und schieben Sie den Riegel nach links. Abdeckung des Spülmittelbehälters rastet nicht ein Spülmittelreste im Spülmittelbehälter Dampf

Das Drehrad befindet sich nicht in der OFF-Position.

Geschirr verhindert Öffnen des Spülmittelbehälters. Normales Phänomen.

Räumen Sie das Geschirr neu ein.

Schwarze oder graue Rückstände auf dem Geschirr Aluminiumteile haben während des Spülgangs gegen das Geschirr gerieben. Während des Trocknens und des Ablassens des Wassers tritt eine kleine Menge Dampf durch die Entlüftungsschlitze an der Gerätetür aus. Verwenden Sie ein mildes Scheuermittel, um diese Flecken zu beseitigen.

Fehlerbehebung _41 DW5500M_DD81-02437P-00_DE.indd 41 2019-06-25 10:56:54 08 FEHLERBEHEBUNG PROBLEM

Flecken und Schmutzfilm 1. Extrem hartes Wasser. auf Gläsern und Besteck 2. Niedrige Temperatur des zugeführten Wassers.

3. Spülmaschine ist überladen.

4. Falsches Beladen.

5. Altes oder feuchtes

6. Leerer Klarspülerbehälter.

7. Falsche Dosierung des

Spülmittels. Fehlerbehebung PROBLEM Wasser steht am Boden des Spülraums.

Spülmittelfach überfüllt oder Klarspüler verschüttet.

Spülmaschine steht schief.

Bediensperre ist aktiviert.

Tasten reagieren nicht, obwohl Spülmaschine eingeschaltet ist

Eine kleine Menge Wasser um den Auslass am Boden des Spülraums sorgt für eine stete Befeuchtung der Dichtungen. Achten Sie darauf, den Klarspülbehälter nicht zu überfüllen. Verschütteter Klarspüler kann eine Überbeanspruchung verursachen und zum Überlaufen führen. Wischen Sie Spritzer mit einem feuchten Tuch auf. Stellen Sie sicher, dass die Spülmaschine waagerecht steht. Wenn die Gerätetür geöffnet ist, sind alle Tasten außer der POWER (EIN/AUS) deaktiviert. Schließen Sie die Gerätetür, und drücken Sie die gewünschte Taste. Bei eingeschalteter Bediensperre sind alle Tasten deaktiviert. Halten Sie zum Entsperren dieser Funktion die Taste Bediensperre drei (3) Sekunden lang gedrückt. Die Bediensperre-Funktion wird ebenfalls aufgehoben, wenn das Netzkabel getrennt und wieder angeschlossen wird. Eine schlechte Spülleistung kann auf Probleme mit der Stromversorgung zurückzuführen sein. Versuchen Sie es mit einem anderen Programm, bevor Sie den Kundendienst kontaktieren. FEHLERMELDUNGEN Wenn Störungen auftreten, warnt Sie das Gerät mit Fehlermeldungen in Form eines Codes: Code Bedeutung Mögliche Ursachen

Kontrolle des Frischwasserschlauchs Die Wasserhähne sind nicht geöffnet, die Wasseraufnahme ist eingeschränkt oder der Wasserdruck ist zu niedrig

Leck. Ein Teil der Spülmaschine ist undicht.

Erforderliche Temperatur wird nicht erreicht Defektes Heizelement

Verteilerventil ausgefallen Verteilerventil ausgefallen

Kommunikationsfehler zwischen Hauptplatine und Nebenplatine Unterbrechung oder Kabelbruch in der Kommunikation bC2 Taste zu lange gedrückt Taste 30 Sekunden lang gedrückt WARNUNG: Schließen Sie im Falle eines Überlaufs zunächst den Hauptwasserhahn, bevor Sie den Kundendienst kontaktieren. Wenn sich wegen eines Überlaufs oder einem kleinen Leck Wasser in der Bodenwanne befindet, muss dieses zunächst entfernt werden, bevor die Spülmaschine erneut gestartet werden kann. 42_ Fehlerbehebung DW5500M_DD81-02437P-00_DE.indd 42 2019-06-25 10:56:54 Anhang TECHNISCHE DATEN Modell DW60M6070IB Typ Einbaugerät 220-240 V~ bei 50 Hz Wasserdruck 09 ANHANG Netzanschluss 0,04 bis 1,0 MPa Nenn-Leistungsaufnahme 1760-2100 W Warmwasseranschluss Max. 60 ° C Trocknertyp Kondensationstrocknung Spültyp Rotierende Sprühdüsen Abmessungen (Breite × Tiefe × Höhe) 598 mm x 550 mm x 815 mm Spülkapazität 14 Normgedecke Gewicht 44,5 kg ohne Verpackung

ABMESSUNGEN DES GERÄTS

DW60M6070IB Anhang _43 DW5500M_DD81-02437P-00_DE.indd 43 2019-06-25 10:56:54 Für Standardtest DW60M6070** Folgende Bedingungen galten für den Vergleichstest:

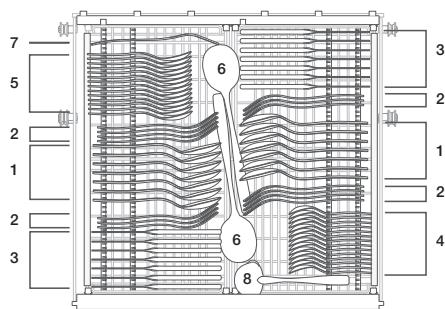

Spülkapazität: 14 Normgedecke Prüfnorm: EN 50242 Position des Oberkorbs: unten Waschprogramm: Öko Zusätzliche Optionen: Keine Dosiereinstellung für den Klarspüler: 5 Wasserenthärtereinstellung: H3 Dosierung für Standardspülmittel: Vorwäsche 5 g + Hauptwäsche 30 g Zur Anordnung der Gedecke siehe nachfolgende Abbildungen. <Oberkorb> <Unterkorb> <Besteckkorb>

44_ Für Standardtest DW5500M_DD81-02437P-00_DE.indd 44 2019-06-25 10:56:56 Produktdatenblatt

VERORDNUNG (EU) NR. 1059/2010

Hersteller SAMSUNG Modellbezeichnung DW60M6070IB Nennkapazität (Anzahl der Normgedecke)

Energieeffizienzklasse A++ Jährlicher Energieverbrauch, (AE C) (kWh / Jahr) 1)

Energieverbrauch im Standardprogramm, (E t) (kWh) 0,93 Leistungsaufnahme im Standby, P o (W) 0,45 Leistungsaufnahme im Ruhezustand, P I (W) 0,49 Jährlicher Wasserverbrauch (AW C), (L)

Trocknungseffizienzklasse, A (am effizientesten) bis G (geringste Effizienz) Standardprogramm

Öko Programmdauer im Standardprogramm (Min.)

Dauer des Ruhezustands (T l) (Min.)

Luftschallemissionen (dBA bezogen auf 1 pW)

Modell Einbaugerät DW60M6070IB

Unterbaugerät Freistehend Halbeingebaut

1) Ausgehend von 280 Standardspülgängen mit kaltem Frischwasser und dem Stromverbrauch der Stromsparmodi.

Der tatsächliche Energieverbrauch hängt von der jeweiligen Nutzung des Geräts ab.

2) Ausgehend von 280 Standardspülgängen. Der tatsächliche Wasserverbrauch hängt von der jeweiligen Nutzung des

3) Beim „Standardprogramm“ handelt es sich um den Standardspülgang, auf den sich die Angaben auf dem Etikett

und in den technischen Daten beziehen, und der zum Spülen von normal verschmutztem Geschirr geeignet ist. Es ist das effizienteste Programm im Hinblick auf den kombinierten Energie- und Wasserverbrauch.

4) Die Dauer eines Programms unterscheidet sich je nach Wassereinlasstemperatur und -druck.

Produktdatenblatt _45 DW5500M_DD81-02437P-00_DE.indd 45 2019-06-25 10:56:57 Terminologie für Spülmaschinen

1. Motor der Umwälzpumpe

Ein Motor, der das Wasser auf dem Boden der Spülmaschine ansaugt und es unter hohem Druck durch die internen Wasserwege zu der oberen, mittleren und unteren Düse leitet.

Diese Pumpe pumpt das verschmutzte Wasser, das beim Spülen entsteht, aus der Spülmaschine ab.

Die Heizung befindet sich an den Wasserwegen in der Spülmaschine. Sie erhitzt das fließende Wasser, um die Spülwirkung zu erhöhen.

4. Durchflussmessgerät

Misst die Menge des zugeführten Wassers durch Zählen der Impulse des Hall-ICs, das sich direkt neben dem Einlassventil befindet.

Der Verteiler befindet sich am Ausgang des Sumpfes im Inneren der Spülmaschine. Mit dem Verteiler wird die Wasserzufuhr zum unteren Teil der Spülmaschine an- oder abgeschaltet. (Dieses Modell verfügt nicht über dieses Teil)

Hier werden das Reinigungsmittel und der Klarspüler eingefüllt, damit sie von der Spülmaschine verwendet werden können. Die Dosiervorrichtung im Spülmittelfach gibt bei Bedarf automatisch Spülmittel und Klarspüler in die Spülmaschine.

Zum Spülraum aus rostfreiem Stahl gehören die Bauteile im Innenraum der Spülmaschine.

An dieser Stelle in der Spülmaschine wird das Wasser gesammelt. Das eingespritzte Wasser sammelt sich nach dem Umwälzen hier. Der Sumpf ist mit dem Motor der Umwälzpumpe und der Abwasserpumpe verbunden.

Zum Spülraum aus rostfreiem Stahl gehört auch die Innenseite des Gerätetür.

Ein Kunststoffteil, das den Sockelrahmen bildet.

Das obere und untere Gestell zum Einräumen von Geschirr.

12. Mittlere/Untere Düse

Das Geschirr in der Spülmaschine wird mit dem unter hohem Druck über die rotierenden Dreharme eingespritzten Wasser gespült.

Eine Öffnung, über die der Druckausgleich gegenüber dem umgebenden Raum erfolgt. Dies ist notwendig, weil die erhitzte Luft im Innern unter höherem Druck als die Außenluft steht.

14. Verriegelungsschalter der

Gerätetür Hiermit wird festgestellt, ob die Tür der Spülmaschine geöffnet oder geschlossen ist. Wenn die Tür bei laufender Spülmaschine geöffnet wird, wird das Programm vorübergehend unterbrochen. 46_ Terminologie für Spülmaschinen DW5500M_DD81-02437P-00_DE.indd 46 2019-06-25 10:56:57 Hinweis DW5500M_DD81-02437P-00_DE.indd 47 2019-06-25 10:56:57 FRAGEN ODER HINWEISE? LAND

VOORDAT U DE TECHNISCHE DIENST BELT

REGELGEVING (EU) NR. 1059/2010
