INSTRUKCJA OBSŁUGI LE32R82B SAMSUNG

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak. Ez a készülék a B osztályba tartozó digitális készülék. A tápellátásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg. Magyar - 45 BN68-01166A-Hun-0312.indd 45 2007-03-13 4:25:53 Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomych obrazów. Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego.

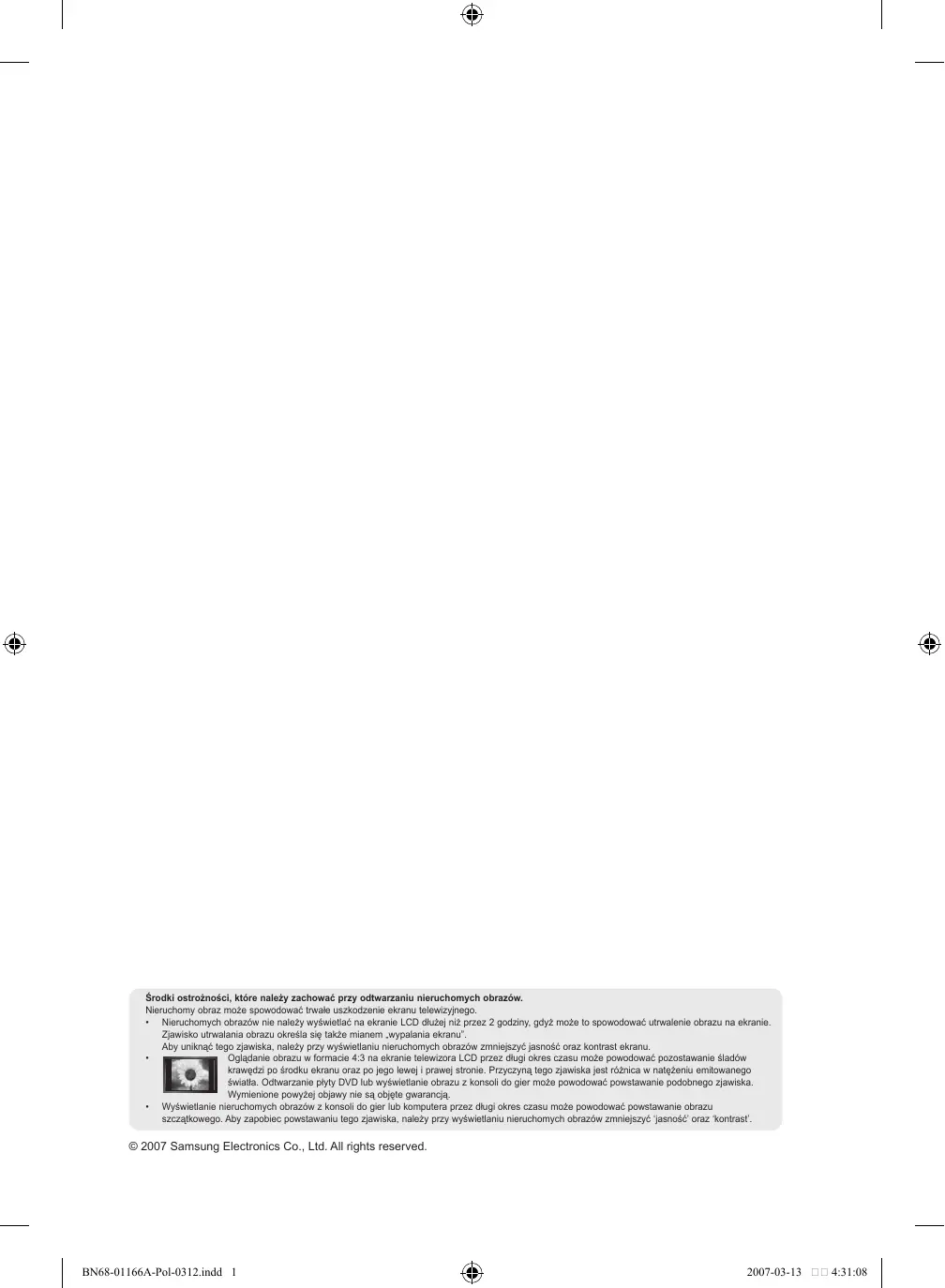

• Nieruchomych obrazów nie należy wyświetlać na ekranie LCD dłużej niż przez 2 godziny, gdyż może to spowodować utrwalenie obrazu na ekranie. Zjawisko utrwalania obrazu określa się także mianem „wypalania ekranu”. Aby uniknąć tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć jasność oraz kontrast ekranu.
• Oglądanie obrazu w formacie 4:3 na ekranie telewizora LCD przez długi okres czasu może powodować pozostawanie śladów krawędzi po środku ekranu oraz po jego lewej i prawej stronie. Przyczyną tego zjawiska jest różnica w natężeniu emitowanego światła. Odtwarzanie płyty DVD lub wyświetlanie obrazu z konsoli do gier może powodować powstawanie podobnego zjawiska. Wymienione powyżej objawy nie są objęte gwarancją.
• Wyświetlanie nieruchomych obrazów z konsoli do gier lub komputera przez długi okres czasu może powodować powstawanie obrazu szczątkowego. Aby zapobiec powstawaniu tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć ‘jasność’ oraz ‘kontrast’. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01166A-Pol-0312.indd 1 2007-03-13 4:31:08 Spis treści PODŁĄCZANIE PRZEWODÓW I PRZYGOTOWYWANIE TELEWIZORA DO PRACY Lista części.......................................................... 2 Instalowanie podstawy........................................ 2 Instalowanie wspornika do montażu naściennego... 2 Opis panelu sterowania....................................... 3 Opis panelu złączy.............................................. 4 Opis pilota........................................................... 6 Wkładanie baterii do pilota.................................. 7 Włączanie i wyłączenie....................................... 7 Przestawianie telewizora w tryb gotowości......... 7 Podłączanie i uruchamianie................................ 8

PROGRAMOWANIE KANAŁÓW

• Automatyczne programowanie kanałów p. 9
• Ręczne programowanie kanałów p. 10
• Ustawianie listy kanałów p. 11
• Włączanie blokady rodzicielskiej p. 11
• Porządkowanie kolejności zaprogramowanych kanałów p. 12
• Nadawanie nazw kanałom p. 12
• Dostrajanie odbioru kanałów p. 13
• USTAWIANIE OBRAZU Zmiana trybu wyświetlania obrazu p. 13
• Dostosowanie obrazu niestandardowego p. 14
• Zmiana tonu kolorów p. 14
• Włączanie podświetlenia p. 15
• Konfigurowanie szczegółowych ustawień obrazu p. 16
• Zmiana rozmiaru obrazu p. 17
• Zatrzymywanie bieżącego kadru p. 18
• Wybieranie trybu ekranu p. 18
• Przywracanie domyślnych ustawień obrazu p. 18
• Cyf. red. szumu/Kolor aktywny/DNIe/ Poprawa filmów p. 19
• Wyświetlanie „obrazu w obrazie” (PIP) p. 20
• Czerń HDMI p. 21
• Symbole Naciśnij OPIS FUNKCJI Wybieranie języka p. 27
• Korzystanie z trybu gry p. 27
• Ustawianie niebieskiego tła/Wybieranie melodii p. 28
• Konfiguracja kina domowego z komputera p. 28
• Ustawianie opcji Światło diody p. 29
• Korzystanie z funkcji oszczędności energii p. 29
• Wybieranie źródła p. 30
• Edytowanie nazw źródeł sygnału wejściowego p. 30

• Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP) p. 37
• Tryby wyświetlania p. 37
• Konfigurowanie komputera p. 38
• Zestaw do montażu naściennego (LE40R8) (sprzedawany osobno) p. 39
• Informacje na temat Anynet+ Co to jest Anynet+? p. 40
• Podłączanie urządzeń Anynet+ p. 40
• Konfiguracja systemu Anynet+ p. 41
• Wyszukiwanie i przełączanie pomiędzy urządzeniami Anynet+ p. 41
• Nagrywanie p. 42
• Odbiór dźwięku za pomocą odbiornika p. 43
• Czynności kontrolne. które warto wykonać przed oddaniem urządzenia do serwisu Polski p. 43

• Zmienianie profilu dźwięku p. 21
• Wybieranie ustawień dźwięku p. 22
• Ustawianie funkcji TruSurround XT (SRS TS XT) p. 22
• Podłączanie słuchawek p. 23
• Wybieranie trybu dźwięku p. 23
• Automatyczne regulowanie głośności p. 23
• Włączanie wyciszenia wewnętrznych głośników p. 24
• Słuchanie dźwięku z okna podglądu p. 24
• Przywracanie domyślnych ustawień dźwięku p. 25
• USTAWIANIE ZEGARA Ustawianie i wyświetlanie zegara p. 25
• Nastawianie automatycznego wyłączania p. 26
• Automatyczne włączanie i wyłączanie telewizora p. 26

ZALECENIA DOTYCZĄCE UŻYTKOWANIA

Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington................... 44 Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem...................... 44 Parametry techniczne....................................... 45 Ważne Uwaga Przycisk jednodotykowy Polski - BN68-01166A-Pol-0312.indd 1 2007-03-13 4:31:09 Lista części Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem LCD. W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą. M4 X L16 Pilot zdalnego sterowania i baterie Kabel zasilający (AAA x 2)

• Karta gwarancyjna Wkręty do podstawy X4 Podstawa

• Podręcznik zasad bezpieczeństwa Ściereczka do czyszczenia

• Karty rejestracyjne Karta gwarancyjna / podręcznik zasad bezpieczeństwa / karty rejestracyjne (nie są dostępne we wszystkich krajach) W zależności od modelu podstawa oraz wkręty do podstawy mogą nie być dołączone. Instalowanie podstawy <2> <3> . Połóż telewizor ekranem do dołu na miękkiej szmatce lub poduszce umieszczonej na stole. . Umieść podstawę w otworze znajdującym się na spodzie telewizora.

3. Włóż wkręt do wskazanego otworu i dokręć go.

➣ Podstawa jest instalowana w przypadku modeli o przekątnej ekranu 37 cali i większej. Instalowanie wspornika do montażu naściennego Wspornik (sprzedawany oddzielnie) umożliwia zamontowanie telewizora na ścianie. Szczegółowe informacje dotyczące instalacji wspornika można znaleźć w instrukcji dołączonej do zestawu do montażu na ścianie. Zamontowanie telewizora na ścianie przy użyciu wspornika należy zlecić technikowi. Firma Samsung Electronics nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku samodzielnego instalowania telewizora. ➣ Odłącz podstawę i zakryj nasadką otwór znajdujący się na spodzie, dokręcając dwa wkręty. Polski - BN68-01166A-Pol-0312.indd 2 2007-03-13 4:31:10 Opis panelu sterowania

Przyciski na panelu przednim Aby wykonać działanie, dotknij prawą stronę wybranego przycisku. Kolor i kształt produktu mogą się różnić w zależności od modelu. 1 SOURCE Przełączanie pomiędzy dostępnymi źródłami Zmiana kanału. sygnału W menu ekranowym przycisków wejściowego (TV, Złącze 1, Złącze 2, AV, S-Video, używa się w taki sam sposób, jak przycisków Moduł, PC, HDMI1, HDMI2, HDMI3). i na pilocie zdalnego sterowania. W menu ekranowym tego przycisku używa się (Bez użycia pilota zdalnego sterowania można tak, jak przycisku ENTER/OK na pilocie zdalnego włączyć telewizor przy użyciu przycisków sterowania. kanałów). 2 MENU (Zasilanie) Wyświetlanie menu ekranowego z funkcjami Włączanie i wyłączanie telewizora. telewizora. Wskaźnik zasilania Miga i wyłącza się, gdy telewizor jest włączony, a zapala się w trybie gotowości. Zwiększanie / zmniejszanie poziomu głośności. W menu ekranowym przycisków używa 6 Czujnik pilota się w taki sam sposób, jak przycisków i na Pilot zdalnego sterowania należy skierować w pilocie zdalnego sterowania. to miejsce w telewizorze. 7 Głośniki Polski - BN68-01166A-Pol-0312.indd 3 2007-03-13 4:31:11 Opis panelu złączy

Kolor i kształt produktu mogą się różnić w zależności od modelu.

Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora. Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o tym samym kolorze. 1 Podłączanie dekodera, magnetowidu i odtwarzacza DVD Złącze Złącze EXT 1 Złącze EXT 2 Wideo

Sygnał wejściowy Audio (L/P)

Sygnał wyjściowy Wideo + Audio (L/P) Dostępny jest tylko sygnał TV Sygnał z wybranego źródła. RGB

- Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo lub odtwarzacza płyt video. 2 Doprowadzenie sygnału audio - Kable sygnału dźwięku RCA należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a drugi koniec do odpowiednich wejść audio we wzmacniaczu lub zestawie kina domowego.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

- Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami DVD). - Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy. ➣ Co to jest HDMI? - „High Definition Multimedia interface” (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku (format 5.1). - Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy. DVI IN (HDMI 2) (AUDIO R/L) - W przypadku wykorzystania złącza HDMI lub DVI do podłączania tego produktu do dekodera, odtwarzacza DVD lub konsoli do gier itp. należy upewnić się, że produkt został ustawiony na zgodny tryb wyjściowego sygnału wideo, tak jak przedstawiono w tabeli poniżej. Niezastosowanie się do tego zalecenia może spowodować zniekształcenie, rozbicie na części lub brak obrazu. - Połączenie kablowe HDMI/DVI jest możliwe tylko przy użyciu złącza HDMI 2. ➣ Należy zastosować kabel przejściowy DVI - HDMI lub przejściówkę HDMI–DVI i podłączyć do złącza „R - AUDIO - L” urządzenia DVI w celu odbioru sygnału dźwięku. ➣ Obsługiwane tryby dla złączy HDMI/DVI i Component HDMI/DVI 50 Hz HDMI/DVI 60 Hz Component 480i

Polski - BN68-01166A-Pol-0312.indd 4 2007-03-13 4:31:11 4 Podłączanie anteny RTV lub telewizji kablowej Aby możliwy był odbiór sygnału telewizyjnego, urządzenie należy podłączyć do jednego z następujących źródeł: - anteny zewnętrznej / sieci telewizji kablowej / sieci satelitarnej 6 Podłączanie zewnętrznych urządzeń audio-wideo - Podłącz telewizor do gniazda RCA lub S-VIDEO urządzenia audio-wideo, takiego jak magnetowid, odtwarzacz DVD czy kamera. - Za pomocą przewodu audio typu RCA połącz gniazdo „R - AUDIO - L” na tylnym panelu telewizora z odpowiednimi wyjściowymi gniazdami audio urządzenia audio-wideo. - Słuchawki można podłączyć do gniazda słuchawek (5), znajdującego się z tyłu telewizora. Po podłączeniu słuchawek zostanie wyciszony dźwięk z wbudowanych głośników. 7 Podłączanie komputera - Kabel D-Sub (opcjonalny) należy podłączyć do wejścia „PC (PC IN)” z tyłu telewizora, a jego drugi koniec do karty graficznej w komputerze. - Kabel sygnału dźwięku stereofonicznego (opcjonalny) należy podłączyć do złącza „AUDIO (PC IN)” z tyłu telewizora, a drugi koniec do odpowiedniego wyjścia karty dźwiękowej w komputerze. 8 Złącze SERVICE - Złącze serwisowe do użytku dla wykwalifikowanych pracowników serwisu. 9 Podłączanie urządzeń zewnętrznych (DTV/DVD) za pomocą połączenia komponentowego - Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego („PR”, „PB”, „Y”) z tyłu telewizora, a pozostałe końce do odpowiednich wyjść wideo w urządzeniu DTV lub odtwarzaczu DVD. - W przypadku podłączenia dekodera i urządzenia DTV (lub odtwarzacza DVD) należy połączyć ze sobą te urządzenia, a następnie podłączyć urządzenie DTV (lub odtwarzacz DVD) do złącza komponentowego („PR”, „PB”, „Y”) telewizora. - Gniazda PR, PB i Y urządzeń zewnętrznych (urządzenia DTV lub odtwarzacza DVD) są czasami oznaczone jako Y, B-Y i R-Y lub Y, Cb i Cr. - Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a drugi koniec do odpowiednich wyjść audio w urządzeniu DTV lub odtwarzaczu DVD. - Optymalna rozdzielczość obrazu dla tego telewizora LCD to 720p. - Maksymalna rozdzielczość obrazu tego telewizora LCD jest dostępna w trybie 1080i. 0Zabezpieczenie Kensington - Zabezpieczenie Kensington (opcjonalne) to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. - Informacje dotyczące korzystania z blokady można uzyskać w miejscu zakupu telewizora. - Umiejscowienie zabezpieczenia Kensington może być różne, w zależności od modelu. Polski - BN68-01166A-Pol-0312.indd 5 2007-03-13 4:31:11 Opis pilota 1 Wybieranie urządzenia docelowego, które ma być sterowane za pomocą pilota firmy Samsung (TV, DVD, STB, CABLE, VCR) (Patrz strony 34–36) 2 Przycisk trybu gotowości telewizora 3 Przyciski numeryczne umożliwiające bezpośrednie wybieranie kanałów 4 Wybieranie kanałów o numerach jedno-/dwucyfrowych 5 Wyświetlanie na ekranie okna „Lista kanałów” 6 Bezpośrednie wybieranie trybu telewizora i telewizji cyfrowej 7 Funkcje odtwarzacza wideo i DVD: REW (wyszukiwanie do tyłu), STOP (zatrzymywanie), PLAY/PAUSE (odtwarzanie/wstrzymywanie), FF (przewijanie do przodu) Zwiększanie głośności Zmniejszanie głośności 9 Chwilowe wyciszenie dźwięku 0 Wyświetlanie menu oraz potwierdzanie zmian. ! Wybieranie formatu dźwięku @ Powrót do poprzedniego menu # Wybieranie trybu wyświetlania obrazu % Wybieranie trybu dźwięku ^ Wybór trybu SRS TSXT & Dostosowanie 5-ciu różnych urządzeń - TV, DVD, STB, CABLE, VCR

• Podczas naciskania tego przycisku różne przyciski (np. wyboru sprzętu docelowego, regulacji głośności, zmiany kanałów i wyciszenia) świecą się przez kilka sekund, a następnie wyłączają się w celu oszczędzania energii. Funkcja ta umożliwia wygodne korzystanie z pilota w nocy lub w warunkach słabego oświetlenia. ( Wybieranie źródła sygnału wejściowego ) Poprzedni kanał a Automatyczne wyłączenie zasilania

b Nagrywanie programów na żywo (Tylko funkcja Anynet+) (Patrz strony 40) c P : Następny kanał P : Poprzedni kanał d Wyjście z menu ekranowego e Sterowanie kursorem w menu f Wyświetlanie informacji o aktualnie oglądanym programie g Stop-klatka h Uruchamianie funkcji wyświetlania i konfiguracja urządzeń Anynet. i Wybieranie formatu obrazu j PIP: Włączanie/wyłączanie funkcji PIP (obraz w obrazie) SOURCE: Wybór źródła sygnału wejściowego POSITION: Wybieranie pozycji obrazu w obrazie P : Następny kanał P : Poprzedni kanał k Gdy pilot nie działa, zmień baterie i przed rozpoczęciem korzystania z urządzenia przez 2–3 sekundy naciskaj przycisk „RESET”. Funkcje telegazety 6 Zamknięcie ekranu telegazety 0 Spis treści telegazety $ Umożliwia wybór opcji Telegazeta, Podwójny ekran oraz Mix (Telegazeta i obraz). ( Wybieranie trybu telegazety (LIST/FLOF) ) Wyświetlanie podstrony c P : Następna strona telegazety P : Poprzednia strona telegazety d Wyjście z trybu telegazety f Wyświetlanie ukrytego tekstu !#gi Wybieranie tematu Fastext j PIP: Zatrzymanie telegazety j SOURCE: Zapisywanie stron telegazety j POSITION: Wybieranie rozmiaru telegazety Silne źródło światła może być przyczyną nieprawidłowego działania pilota. Pilot może być obsługiwany przez osoby niedowidzące, ponieważ umieszczono na nim wypukłości w kodzie Braille’a na przyciskach włączania, zmiany kanału, zatrzymania odtwarzania, rozpoczęcia/ wstrzymania odtwarzania oraz głośności. Polski - BN68-01166A-Pol-0312.indd 6 2007-03-13 4:31:12 Wkładanie baterii do pilota

1. Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku.

2. Włóż dwie baterie o rozmiarze AAA.

➣ Bieguny „+” i „-” baterii powinny być dopasowane do znaków „+” i „-” wewnątrz komory.

3. Załóż ponownie osłonę komory baterii.

➣ Jeśli pilot nie będzie używany przez dłuższy czas, wskazane jest wyjęcie baterii i umieszczenie ich w suchym i chłodnym miejscu. Zasięg pilota wynosi około 7 m. (Przy normalnym korzystaniu z telewizora baterie powinny starczyć na około jeden rok).

Jeśli pilot nie działa poprawnie, należy sprawdzić następujące rzeczy:

1. Czy włączone jest zasilanie telewizora?

2. Czy bieguny plus i minus baterii nie zostały zamienione?

3. Czy baterie nie są wyczerpane?

4. Czy nie wystąpiła awaria sieci elektrycznej lub czy nie odłączono kabla

5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub neonów?

Włączanie i wyłączenie Przewód zasilający podłącza się z tyłu telewizora.

1. Podłącz przewód zasilający do odpowiedniego gniazda.

➣ Wskaźnik trybu gotowości na panelu przednim telewizora zacznie świecić.

2. Naciśnij przycisk na panelu przednim telewizora.

➣ W celu włączenia telewizora można również nacisnąć przycisk POWER lub przycisk TVna pilocie zdalnego sterowania. ➣ Automatycznie zostanie wybrany kanał, który był oglądany przed ostatnim wyłączeniem telewizora.

3. Użyj przycisków numerycznych (0~9) lub przycisków zmiany kanału w górę/w dół ( / ) na pilocie, lub

też przycisku znajdującego się po prawej stronie panelu telewizora. ➣ Po włączeniu telewizora po raz pierwszy zostanie wyświetlona prośba o wybranie języka, w jakim mają być wyświetlane menu.

4. Aby wyłączyć telewizor, naciśnij ponownie przycisk POWER .

Przestawianie telewizora w tryb gotowości Ustawienie telewizora w trybie gotowości pozwala zmniejszyć zużycie energii. Włączenie trybu gotowości jest wskazane, jeśli przerwa w oglądaniu telewizji ma być krótka (np. w celu zjedzenia posiłku).

1. Naciśnij przycisk POWER na pilocie.

➣ Ekran zostanie wyłączony i czerwony wskaźnik trybu gotowości na panelu przednim telewizora zacznie się świecić.

2. Aby ponownie włączyć telewizor, naciśnij przycisk zasilania POWER , przyciski numeryczne (0~9),

przycisk TV lub przycisk zmiany kanału ( / ). ➣ Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas wyjazdu na urlop). Najlepiej odłączyć urządzenie zarówno od sieci elektrycznej, jak i anteny RTV, wyjmując odpowiednie przewody z gniazd. Polski - BN68-01166A-Pol-0312.indd 7 2007-03-13 4:31:12 Podłączanie i uruchamianie Gdy zasilanie telewizora jest włączane po raz pierwszy, pewne Plug & Play podstawowe ustawienia są wyświetlane automatycznie w odpowiedniej kolejności. Poniżej opisano dostępne ustawienia.

1. Naciśnij przycisk POWER na pilocie.

Na ekranie pojawi się komunikat „Start Plug & Play” z Start Plug & Play. zaznaczonym przyciskiem „OK”.

2. Wybierz odpowiedni język, naciskając przycisk lub .

Naciśnij przycisk ENTER/OK, aby potwierdzić wybór.

3. Za pomocą przycisku ◄ lub ► wybierz opcję „Sklep” lub „Dom” i

Enter Exit naciśnij przycisk ENTER/OK. ➣ W przypadku korzystania z urządzenia w domu w celu uzyskania najlepszego efektu zaleca się ustawienie telewizora na tryb Dom. ➣ Tryb Sklep jest przeznaczony tylko do użytku w sklepie. ➣ W razie przypadkowego włączenia trybu Sklep można powrócić do trybu Dom, naciskając przycisk głośności i przytrzymując przez 5 sekund wciśnięty przycisk MENU na panelu bocznym telewizora.

4. Pojawi się komunikat „Sprawdź antenę” z wybranym przyciskiem „OK”.

Naciśnij przycisk ENTER/OK. ➣ Sprawdź, czy kabel antenowy został podłączony prawidłowo.

5. Wybierz odpowiedni kraj, naciskając przycisk lub .

Naciśnij przycisk ENTER/OK, aby potwierdzić wybór.

6. Na ekranie pojawi się menu „Automat. zapam.” z zaznaczoną pozycją „Uruchom”. Naciśnij przycisk

ENTER/OK. ➣ Wyszukiwanie kanałów rozpocznie się i zakończy automatycznie. ➣ Po zapisaniu wszystkich dostępnych kanałów wyświetlane jest menu „Ust. zegara”. ➣ Naciśnij przycisk ENTER/OK w dowolnej chwili, aby przerwać proces programowania.

7. Naciśnij przycisk ENTER/OK.

Wybierz opcję „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk lub . Ustaw wartość opcji „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk lub . ➣ Godziny i minuty można także ustawić za pomocą przycisków numerycznych na pilocie.

8. Naciśnij przycisk ENTER/OK, aby potwierdzić ustawienie.

Język: Wybierz język. Kraj: Wybierz kraj. Automat. zapam.: Automatyczne wyszukiwanie i zapamiętywanie kanałów dostępnych na danym obszarze. Ust. zegara: Ustawianie zegara telewizora. Polski - BN68-01166A-Pol-0312.indd 8 2007-03-13 4:31:12 Ponowne uaktywnianie funkcji…

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Naciśnij ponownie przycisk ENTER/OK, aby wybrać opcję

3. Na ekranie pojawi się komunikat „Inicjalizacja funkcji

Ustawienia Plug & Play Język : Polski Czas Tryb gry : Wył Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Więcej Przenieś Wejdź

Powrót Plug & Play Inicjalizacja funkcji Plug&Play

- Automatyczne programowanie kanałów - Ręczne programowanie kanałów Powrót Kanał Kraj : Belgia Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Przenieś Wejdź

Powrót Automatyczne programowanie kanałów Telewizor sam wyszukuje częstotliwości, na których nadawane są programy na danym obszarze (dostępność poszczególnych kanałów zależy od obszaru). Numery przypisywane programom automatycznie mogą jednak nie odpowiadać numerom faktycznym lub preferowanym przez użytkownika. Dlatego istnieje możliwość ręcznego przydzielenia numerów, a także skasowania kanałów, których użytkownik nie chce oglądać.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK.

2. Naciśnij przycisk ENTER/OK, aby wybrać opcję „Kraj”.

3. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTER/OK, aby potwierdzić wybór.

4. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Automat. zapam.”, a następnie naciśnij przycisk

5. Naciśnij przycisk ENTER/OK.

➣ Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów. ➣ W dowolnym momencie naciśnij przycisk ENTER/OK, aby przerwać programowanie i powrócić do menu „Kanał”.

6. Po zaprogramowaniu wszystkich dostępnych kanałów zostanie wyświetlone menu „Sortuj”.

Polski - BN68-01166A-Pol-0312.indd 9 2007-03-13 4:31:13 Ręczne programowanie kanałów W telewizorze można zaprogramować maksymalnie 100 kanałów, włącznie z odbieranymi przez sieć telewizji kablowej. Podczas ręcznego programowania kanałów użytkownik może od razu: zdecydować, czy zaprogramować poszczególne wyszukane kanały; wskazać numer programu, pod którym ma się znaleźć dany kanał.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Pamięć ręczna”, a następnie naciśnij przycisk

3. Naciśnij przycisk ENTER/OK, aby wybrać opcję „Program”.

4. Aby przypisać do kanału numer programu, znajdź odpowiedni numer, przy użyciu przycisków lub ,

a następnie naciśnij przycisk ENTER/OK. ➣ Numer programu można także ustawić za pomocą przycisków numerycznych na pilocie.

5. Za pomocą przycisków lub wybierz opcję „System obrazu”, a następnie naciśnij przycisk

6. Wybierz odpowiedni system obrazu, naciskając przyciski lub , a następnie naciśnij przycisk

7. Za pomocą przycisków lub wybierz opcję „System fonii”, a następnie naciśnij przycisk

8. Wybierz odpowiedni system fonii, naciskając przyciski lub , a następnie naciśnij przycisk

ENTER/OK. ➣ Jeśli występują zakłócenia dźwięku lub nie ma dźwięku, wybierz inny system obsługi dźwięku.

9. Jeśli znasz numer kanału, który ma zostać zaprogramowany, za pomocą przycisku lub wybierz

opcję „Kanał”. Naciśnij przycisk ENTER/OK. Wybierz C (kanał antenowy) lub S (kanał kablowy) za pomocą przycisku lub . Naciśnij przycisk , aby wybrać kanał. Wybierz odpowiedni numer, naciskając przycisk lub , a następnie naciśnij przycisk ENTER/OK. ➣ Tryby kanałów: P (tryb programu), C (tryb kanału antenowego), S (tryb kanału kablowego) ➣ Numer kanału można także ustawić za pomocą przycisków numerycznych na pilocie.

10. Jeśli nie znasz numerów kanałów, za pomocą przycisków lub wybierz opcję „Szukaj”. Naciśnij

przycisk ENTER/OK. Wyszukaj kanał za pomocą przycisków lub , a następnie naciśnij przycisk ENTER/OK.

11. Naciśnij przycisk lub , aby wybrać opcję „Zapisz”. Naciśnij przycisk ENTER/OK, aby wybrać opcję

12. Powtórz czynności opisane w punktach od 3 do 11 dla każdego zapisywanego kanału.

Program: Wybór numeru programu dla kanału. System obrazu: Wybór systemu obsługi kolorów. System fonii: Wybór systemu obsługi dźwięku. Kanał: Wybór kanału. Szukaj: Wyszukiwanie wartości częstotliwości dla kanału. Zapisz: Zapisanie ustawień. Polski - 10 BN68-01166A-Pol-0312.indd 10 2007-03-13 4:31:13 Ustawianie listy kanałów Ustaw kanały zgodnie z własnymi upodobaniami. Można wtedy usuwać, dodawać lub blokować żądane kanały.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Menedżer

kanałów”, a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk ENTER/OK, aby wybrać opcję „Lista kanałów”.

4. Naciśnij przycisk , aby wybrać opcję „ ”.

5. Za pomocą przycisków lub wybierz niepożądany kanał, a

następnie naciśnij przycisk ENTER/OK, aby go usunąć.

6. Powtórz czynność opisaną w punkcie 5, aby wybrać lub usunąć

7. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Ikona „ ” jest aktywna, jeśli opcja „Blokada rodzicielska” jest włączona. Lista kanałów P 1 C3 1 / 10 Prog.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Dodaj Opcje te można ustawić również za pomocą przycisku CH LIST na pilocie. Zablokuj Przenieś Wejdź Strona Powrót Włączanie blokady rodzicielskiej Funkcja umożliwia zablokowanie dostępu do programów nieodpowiednich dla określonych grup odbiorców, np. dzieci, przez wygaszenie obrazu i wyciszenie dźwięku. Blokady rodzicielskiej nie można wyłączyć przy użyciu przycisków na panelu bocznym urządzenia. Można tego dokonać tylko za pomocą pilota, dlatego należy trzymać go z dala od dzieci.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Menedżer

kanałów”, a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij ponownie przycisk lub , aby wybrać opcję „Blokada

rodzicielska”, a następnie naciśnij przycisk ENTER/OK.

4. Naciśnij ponownie przycisk lub , aby zmienić ustawienie na

„Wł” lub „Wył”. Naciśnij przycisk ENTER/OK.

5. Za pomocą przycisków lub wybierz opcję „Lista kanałów”, a

następnie naciśnij przycisk ENTER/OK, aby anulować blokadę.

6. Naciśnij przycisk , aby wybrać opcję „ ”.

7. Za pomocą przycisków lub wybierz kanały, które mają

zostać zablokowane, a następnie naciśnij przycisk ENTER/OK.

8. Powtórz opisane czynności, aby zablokować lub odblokować

9. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Wybierz ustawienie „Wł” lub „Wył” dla opcji „Blokada rodzicielska”, aby w prosty sposób włączyć lub wyłączyć blokadę dla kanałów, dla których zaznaczono opcję „ ”. Menedżer kanałów Lista kanałów Blokada rodzicielska : Wył

Przenieś Wejdź Powrót Lista kanałów P 2 C4 BBC1 1 / 10 Prog.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Dodaj Zablokuj Przenieś Wejdź Strona Powrót Polski - 11 BN68-01166A-Pol-0312.indd 11 2007-03-13 4:31:14 Porządkowanie kolejności zaprogramowanych kanałów Numery przypisane dwóm kanałom można zamienić, aby: Kanał zmienić kolejność, w jakiej kanały zostały automatycznie Automat. zapam. Pamięć ręczna zachowane; Menedżer kanałów Sortuj nadać najczęściej oglądanym kanałom łatwe do Nazwa zapamiętania numery. Dostrój

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK. Przenieś Wejdź Powrót

2. Za pomocą przycisków lub wybierz opcję „Sortuj”, a

Sortuj następnie naciśnij przycisk ENTER/OK. Prog. Kanał Nazwa

3. Wybierz numer kanału, który chcesz zmienić, kilkakrotnie

C-naciskając przycisk lub . Naciśnij przycisk ENTER/OK. C23 ➣ Wybrany numer i nazwa kanały zostaną przesunięte w C16 prawo.

4. Za pomocą przycisków lub przesuń kanał do położenia, w

którym ma się znajdować, a następnie naciśnij przycisk ENTER/ Przenieś Wejdź Powrót OK. ➣ Numery zaznaczonych kanałów zmieniają się z poprzednio zachowanych na aktualnie wybrane numery.

5. Powtórz czynności opisane w punktach od 3 do 4 dla wszystkich sortowanych kanałów.

6. Naciśnij przycisk EXIT, aby zamknąć menu.

Nadawanie nazw kanałom Jeżeli wraz z sygnałem nadawca emituje informacje o kanale, nazwa zostaje przypisana kanałowi automatycznie. Nazwę tę można później zmienić na dowolną inną.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Nazwa”, a

następnie naciśnij przycisk ENTER/OK.

3. Jeśli to konieczne, za pomocą przycisków lub wybierz

kanał, któremu chcesz nadać nową nazwę. Naciśnij przycisk ENTER/OK. ➣ Wokół pola nazwy zostanie wyświetlony pasek wyboru. Aby... Należy... wybrać literę, numer lub symbol nacisnąć przycisk lub przejść do następnej litery nacisnąć przycisk przejść do poprzedniej litery nacisnąć przycisk potwierdzić nazwę nacisnąć przycisk ENTER/OK

Kanał Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Przenieś Wejdź

Przenieś Nazwa --------------------Wejdź Powrót

Dostępne znaki to: Litery alfabetu (A–Z) / cyfry (0–9) / znaki specjalne ( -, spacja)

5. Powtórz czynności opisane w punktach od 3 do 4, aby zmienić nazwy innych kanałów.

6. Naciśnij przycisk EXIT, aby zamknąć menu.

Polski - 12 BN68-01166A-Pol-0312.indd 12 2007-03-13 4:31:15 Dostrajanie odbioru kanałów Użyj funkcji dostrajania, aby ręcznie dostosować ustawienie danego kanału do najlepszego odbioru.

1. Użyj przycisków numerycznych do bezpośredniego wybrania

kanału, który chcesz dostroić.

2. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER/OK.

3. Za pomocą przycisków lub wybierz opcję „Dostrój”, a

następnie naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk lub , aby dopasować częstotliwość.

Naciśnij przycisk ENTER/OK.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Dostrojone kanały, które zostały zapisane oznaczane są gwiazdką „*” po prawej stronie numeru kanału w nagłówku kanału. Numer kanału będzie wyświetlany na czerwono. ➣ W celu zresetowania dostrojenia należy za pomocą przycisku ▲ lub ▼ wybrać opcję „Zeruj”, a następnie nacisnąć przycisk ENTER/OK.

Kanał Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Przenieś Wejdź

Zeruj Regulacja Zapisz Powrót Zmiana trybu wyświetlania obrazu Tryb wyświetlania obrazu można dostosować do indywidualnych upodobań.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER/OK, aby wybrać opcję „Obraz”.

2. Naciśnij ponownie przycisk ENTER/OK, aby wybrać opcję

3. Naciśnij przycisk lub , aby wybrać żądany efekt obrazu.

Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Dynamiczne: Obraz w wysokiej rozdzielczości do oglądania w jasnym pomieszczeniu. Standardowy: Tryb wyświetlania obrazu odpowiedni do normalnego otoczenia. Tryb wyświetlania obrazu odpowiedni do Film: ciemnych pomieszczeń.

Tryb wyświetlania obrazu musi zostać ustawiony oddzielnie dla każdego źródła sygnału wejściowego. Domyślne ustawienia fabryczne można przywrócić za pomocą opcji „Zeruj”. (Szczegółowe informacje można znaleźć w części „Przywracanie domyślnych ustawień obrazu” na stronie 18)

Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Ustawienia szczegółowe Podświetlenie : 10 sWięcej Przenieś

Wejdź Powrót Obraz Dynamiczne Tryb : Dynamic Standardowy100 Kontrast Film Jasność Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Ustawienia szczegółowe Podświetlenie : 10 sWięcej Przenieś Wejdź Powrót Możesz także nacisnąć przycisk P.MODE na pilocie, aby wybrać jedno z ustawień obrazu. Polski - 13 BN68-01166A-Pol-0312.indd 13 2007-03-13 4:31:17 Dostosowanie obrazu niestandardowego Telewizor dysponuje ustawieniami pozwalającymi na regulację jakości obrazu.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie

z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu”.

2. Naciśnij przycisk lub , aby wybrać odpowiednią opcję.

Naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby zmniejszyć lub zwiększyć wartość

wybranej opcji. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Ustawienia szczegółowe Podświetlenie : 10 sWięcej Przenieś Wejdź Powrót Kontrast: Regulacja różnicy jasności/ciemności między obiektami a tłem. Jasność: Regulacja jasności całego ekranu. Ostrość: Regulacja konturów obiektów, aby były bardziej ostre lub łagodne. Kolor: Regulacja jasności kolorów. Odcień (tylko dla systemu NTSC lub dekodera DTV): Regulacja kolorów obiektów – dodawanie lub zmniejszanie ilości czerwonego i zielonego koloru – w celu nadania im bardziej naturalnego wyglądu.

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu. W trybie PC można zmieniać tylko ustawienia kontrastu, jasności. Funkcja „Odcień” jest dostępna tylko w trybach „HDMI” oraz „Moduł”. Zmiana tonu kolorów Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z

punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” (str. 13).

2. Za pomocą przycisków lub wybierz opcję „Ton kolorów”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby wybrać odpowiednie ustawienie

tonu kolorów. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Nadaje bardziej niebieskie odcienie niż ustawienie „Zimny1”. Nadaje bieli niebieskawy odcień. Zimny1: Normalny: Kolor biały pozostaje niezmieniony. Nadaje bieli czerwonawy odcień. Ciep.1: Nadaje bardziej czerwone odcienie niż Ciep.2: ustawienie „Ciep.1”. Zimny2:

Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Ustawienia szczegółowe Podświetlenie : 10 sWięcej Przenieś

Wejdź Powrót Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Zimny2 Cz.50 Ton kolorów : Cool1 Zimny1 Ustawienia szczegółowe Normalny Podświetlenie : 10 Ciep. 1 sWięcej Ciep. 2 Przenieś Wejdź Powrót Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu. Po wybraniu trybu Dynamiczne lub Standardowe, ustawienia Ciep.1 i Ciep.2 są niedostępne. Polski - 14 BN68-01166A-Pol-0312.indd 14 2007-03-13 4:31:18 Włączanie podświetlenia Jasność ekranu można dostosować przez regulację jasności podświetlenia panelu LCD. (0~10)

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie

z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” (str. 13).

2. Za pomocą przycisków lub wybierz opcję „Podświetlenie”,

a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby zmniejszyć lub zwiększyć

wartość wybranej opcji.

4. Naciśnij przycisk ENTER/OK.

Naciśnij przycisk EXIT, aby zamknąć menu.

Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Ustawienia szczegółowe Podświetlenie : 10 sWięcej Przenieś Wejdź

Powrót Regulacja Powrót Polski - 15 BN68-01166A-Pol-0312.indd 15 2007-03-13 4:31:19 Konfigurowanie szczegółowych ustawień obrazu Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

2. Naciśnij przycisk ENTER/OK, aby wybrać opcję „Obraz”.

3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia

szczegółowe”, a następnie ponownie naciśnij przycisk ENTER/ OK.

4. Wybierz odpowiednią opcję, naciskając przyciski lub ,

a następnie naciśnij przycisk ENTER/OK. Dostępne opcje: Regulacja czerni, Kontrast dynamiczny, Gamma, Balans bieli, Kolory własne, Uwydatnienie krawędzi, Przestrzeń kolorów.

5. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER/OK.

6. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Opcję Ustawienia szczegółowe można wybrać w trybie obrazu Film lub Standardowy. ➣ Jeśli funkcja DNIe jest wyłączona, nie można wybrać opcji Ustawienia szczegółowe po wybraniu dla trybu obrazu ustawienia Standardowy.

Obraz Tryb : Dynamiczne Kontrast 100 Jasność 50 Ostrość 75 Kolor 55 Odcień Z50 Cz.50 Ton kolorów : Zimny1 Ustawienia szczegółowe Podświetlenie : 10 sWięcej Przenieś

Wejdź Powrót Ustawienia szczegółowe Regulacja czerni : Wył Kontrast dynamiczny : Wył Gamma : -3 Balans bieli Kolory własne Uwydatn. krawędzi : Wył Przestrzeń kolorów : Auto Przenieś Wejdź

Powrót Regulacja czerni: Wył, Niski, Średni, Maks. Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu. Kontrast dynamiczny: Wył, Niski, Średni, Maks. Umożliwia wybranie optymalnego kontrastu obrazu. Gamma: -3~ 3 Umożliwia regulację średniego poziomu jasności obrazu. Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie. Balans bieli: Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb./Zeruj Umożliwia regulację temperatury koloru w celu uzyskania bardziej naturalnych kolorów. Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb.: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER/OK. Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie. Zeruj: Uprzednio wybrane ustawienia balansu bieli zostają zastąpione domyślnymi ustawieniami fabrycznymi. Kolory własne: Różowy/Zielony/Niebieski/Biały/Zeruj Ustawienia można dostosować do własnych upodobań. Różowy/Zielony/Niebieski/Biały: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER/OK. Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie. ➣ Zeruj: Uprzednie ustawienia kolorów zostaną zastąpione domyślnymi ustawieniami fabrycznymi. Uwydatn. krawędzi: Wył/Wł Umożliwia uwydatnienie krawędzi obiektów. Przestrzeń kolorów: Auto/Szeroki Umożliwia wybranie wartości Auto i Szeroki dla ustawienia przestrzeni reprodukcji kolorów sygnału wejściowego. Polski - 16 BN68-01166A-Pol-0312.indd 16 2007-03-13 4:31:19 Zmiana rozmiaru obrazu Istnieje możliwość wyboru rozmiaru obrazu najlepiej odpowiadającego aktualnym wymaganiom użytkownika.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER/OK, aby wybrać opcję „Obraz”.

2. Za pomocą przycisków lub wybierz opcję „Rozmiar”,

a następnie naciśnij przycisk ENTER/OK.

3. Wybierz odpowiednią opcję, naciskając przycisk lub .

Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Auto szeroko.: Automatyczne dopasowanie rozmiaru obrazu do proporcji ekranu „16:9”. 16 :9: Dostosowuje rozmiar obrazu do formatu 16:9, odpowiedniego dla filmów DVD oraz innych programów szerokoekranowych. Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3. Powiększenie: Powiększenie obrazu panoramicznego 16:9 do pełnej wysokości ekranu. 4:3: Jest to ustawienie domyślne dla filmów wideo i programów nadawanych w normalnym formacie obrazu. Bez overscanu: Wyświetla sygnał wejściowy w rzeczywistej postaci, bez dopasowywania w przypadku sygnału HDMI 720p, 1080i.

Obraz rWięcej Rozmiar Tryb ekranu Cyf. red. szumu Kolor aktywny DNle Poprawa filmów Zeruj Przenieś

: Auto szeroko. : 16 : 9 : Wył : Wył : Wył : Wył : OK Wejdź Powrót Rozmiar Auto szeroko. 16 : 9 Szer. powiększ Powiększenie 4:3 Bez overscanu Przenieś Wejdź Powrót Opcje te można wybierać także za pomocą przycisku P.SIZE na pilocie. Funkcja „Auto szeroko.” jest dostępna tylko w trybie „TV” „Złącze1”, „Złącze2”, „AV” i „S-VIDEO”. W trybie PC można wybierać tylko tryby „16:9” i „4:3”. Powiększenie: Wybierz opcję za pomocą przycisku ◄ lub ►. Za pomocą przycisku ▲ lub ▼ można przesuwać obraz w górę i w dół. Po wybraniu opcji za pomocą przycisku ▲ lub ▼ można powiększyć lub pomniejszyć obraz w pionie. Szer. powiększ: Po wybraniu opcji za pomocą przycisku ► lub przycisku ENTER/OK można przesuwać ekran w górę/dół przy użyciu przycisków ▲ lub ▼. Polski - 17 BN68-01166A-Pol-0312.indd 17 2007-03-13 4:31:20 Zatrzymywanie bieżącego kadru Naciśnij przycisk STILL, aby zatrzymać obraz. Naciśnij ponownie przycisk, aby przerwać działanie funkcji. Wybieranie trybu ekranu Po wybraniu dla rozmiaru obrazu ustawienia Auto szeroko, podczas oglądania programu w formacie 16:9 można wybrać ustawienie rozmiaru obrazu 4:3 WSS (Wide Screen Service) lub nie wybrać żadnego ustawienia. Poszczególne kraje europejskie wymagają użycia rożnych rozmiarów obrazu, dlatego ustawienie tej funkcji powinno zostać określone przez użytkownika.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER/OK, aby wybrać opcję „Obraz”.

2. Za pomocą przycisków lub wybierz opcję „Tryb ekranu”, a

następnie naciśnij przycisk ENTER/OK.

3. Wybierz odpowiednią opcję, naciskając przycisk lub .

Naciśnij przycisk ENTER/OK. Dostępne opcje: 16:9, Szer. powiększ., Powiększenie, 4:3 16:9: Ustawia obraz w formacie 16:9. Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3. Powiększenie: Rozciągnięcie w pionie obrazu wyświetlanego na ekranie. 4:3: Wyświetlanie obrazu w formacie 4:3.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Opcja Rozmiar obrazu jest dostępna w trybie Auto szeroko. ➣ Ta funkcja jest niedostępna w trybie PC, Moduł lub HDMI.

Obraz rWięcej Rozmiar Tryb ekranu Cyf. red. szumu Kolor aktywny DNle Poprawa filmów Zeruj Move Przenieś

: Auto szeroko. : 16 : 9 : Niski : Wył : Wył : Wył : OK Enter Wejdź Return Powrót Obraz rWięcej Rozmiar : Auto szeroko. 16:9 red. Tryb ekranu : 16 : 9Cyf. Szer. powiększ szumu : On Powiększenie Active Colur : Off 4:3 DNle : Off Poprawa filmów : Wył Zeruj : OK Przenieś Wejdź Powrót Przywracanie domyślnych ustawień obrazu Ustawienia obrazu można przywrócić do fabrycznych wartości domyślnych.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie

z punktami od 1 do 3 opisanymi w części „Zmiana trybu wyświetlania obrazu” na stronie 13.

2. Za pomocą przycisków lub wybierz opcję „Zeruj”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję «OK» lub «Anuluj».

Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Pozycja „Zeruj” będzie dostępna w każdym trybie obrazu.

Obraz rWięcej Rozmiar Tryb ekranu Cyf. red. szumu Kolor aktywny DNle Poprawa filmów Zeruj Przenieś

: Auto szeroko. : 16 : 9 : Niski : Wył : Wył : Wył : OK Wejdź Powrót Obraz rWięcej Rozmiar Tryb ekranu Cyf. red. szumu Kolor aktywny DNle Poprawa filmów Zeruj Przenieś : Auto szeroko. : 16 : 9 : Niski : Wył : Wył : Wył : OK Anuluj Wejdź Powrót Polski - 18 BN68-01166A-Pol-0312.indd 18 2007-03-13 4:31:21 Cyf. red. szumu/Kolor aktywny/DNIe/Poprawa filmów Funkcja cyfrowej redukcji szumu eliminuje zakłócenia atmosferyczne i odbicia, które mogą pojawić się na ekranie. Jest ona przydatna, gdy sygnał docierający do telewizora jest zbyt słaby.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER/OK, aby wybrać opcję „Obraz”.

2. Wybierz odpowiednią opcję, naciskając przyciski lub , a

następnie naciśnij przycisk ENTER/OK. Dostępne opcje: Cyf. red. szumu, Kolor aktywny, DNIe, Poprawa filmów

3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Obraz rWięcej Rozmiar Tryb ekranu Cyf. red. szumu Kolor aktywny DNle Poprawa filmów Zeruj Przenieś : Auto szeroko. : 16 : 9 : Wył : Wył : Wył : Wył : OK Wejdź Powrót Cyf. red. szumu: Wył/Niski/Średni/Maks./Auto Ta funkcja, eliminująca zakłócenia atmosferyczne i odbicia, które mogą pojawić się na ekranie, jest przydatna, gdy sygnał docierający do telewizora jest słaby. ➣ Ta funkcja jest niedostępna w trybie PC. Kolor aktywny: Wł/Wył Po włączeniu tej opcji kolory nieba i trawy będą mocniejsze bardziej jaskrawe w celu uzyskania żywego obrazu. ➣ Ta funkcja jest niedostępna w trybie PC. ➣ Ta funkcja jest niedostępna w trybie Film i Standardowy. DNIe: Wył/Demo/Wł Ten telewizor jest wyposażony w funkcję DNIe zapewniającą wysoką jakość obrazu. Po włączeniu funkcji DNIe wyświetlany jest ekran z informacją o jej uaktywnieniu. Po wybraniu dla funkcji DNIe ustawienia Demo, na ekranie wyświetlany jest jednocześnie obraz z zastosowaniem funkcji DNIe i normalny obraz w celu zademonstrowania działania funkcji. Umożliwia to zaobserwowanie różnicy w jakości obrazu. ➣ DNIeTM (Digital Natural Image engine) Ta funkcja umożliwia poprawę jakości obrazu poprzez trójwymiarową redukcję szumów, uwydatnienie szczegółów, zwiększenie kontrastu oraz podwyższenie poziomu bieli. Nowy algorytm kompensacji obrazu umożliwia uzyskanie jaśniejszego, bardziej klarownego obrazu o większym poziomie szczegółów. Technologia DNIeTM zapewnia poprawę jakości obrazu niezależnie od poziomu sygnału. ➣ Ta funkcja jest niedostępna w trybie PC. ➣ Ta funkcja jest niedostępna w trybie Film. Poprawa filmów: Wł/Wył Zapewnia bardziej naturalny wygląd skóry i wyraźny tekst, nawet w szybkich scenach. ➣ Korzystaj z tej funkcji podczas oglądania filmów. ➣ Tryb z Szer. powiększ, Powiększenie i Bez overscanu nie jest obsługiwany. ➣ Ta funkcja jest niedostępna w trybie PC. Polski - 19 BN68-01166A-Pol-0312.indd 19 2007-03-13 4:31:22 Wyświetlanie „obrazu w obrazie” (PIP) Podczas wyświetlania wybranego programu lub sygnału Mode : Custom Ustawienia Equalizer z wejścia wideo można wyświetlić na głównym obrazie Więcej

: Off dodatkowy obraz. W ten sposób można oprócz wybranego Auto Volume : Off Oszcz. energii :: Wył Internal Mute Off programu oglądać jednocześnie dodatkowy program lub Czerń : Niski Reset HDMI PIP sygnał z wejścia wideo.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a Move Enter Return następnie naciśnij przycisk ENTER/OK. Przenieś Wejdź Powrót

2. Za pomocą przycisków lub wybierz opcję „PIP”, a

Mode :PIP Custom następnie naciśnij przycisk ENTER/OK. Equalizer PIP :: Wł

3. Naciśnij ponownie przycisk ENTER/OK.

Źródło : TV Auto Volume : Off Rozmiar Za pomocą przycisków lub wybierz ustawienie „Wł”, a Internal Mute Off Położenie

następnie naciśnij przycisk ENTER/OK. ➣ Po uaktywnieniu funkcji PIP, rozmiar okna głównego zmieni się na „16:9”. Move Enter Return

4. Za pomocą przycisków lub wybierz opcję „Źródło”, a

Przenieś Wejdź Powrót następnie naciśnij przycisk ENTER/OK. Wybierz źródło obrazu podglądu za pomocą przycisków lub i naciśnij przycisk ENTER/OK. ➣ Okienko podglądu może obsługiwać różne źródła sygnału, w zależności od tego, co jest wyświetlane w głównym oknie. Naciśnij kilkakrotnie przycisk

5. Naciśnij przycisk lub , aby wybrać opcję „Rozmiar” dla

PIP na pilocie, aby włączyć lub obrazu podglądu, a następnie naciśnij przycisk ENTER/OK. wyłączyć funkcję „PIP”. Wybierz rozmiar obrazu podglądu za pomocą przycisków lub i naciśnij przycisk ENTER/OK. ➣ Jeśli główny obraz jest wyświetlany w trybie „PC” i „Moduł”, opcja „Rozmiar” nie jest dostępna.

6. Za pomocą przycisków lub wybierz opcję „Położenie”, a następnie naciśnij przycisk ENTER/OK.

Wybierz położenie obrazu podglądu za pomocą przycisków lub i naciśnij przycisk ENTER/OK.

7. Za pomocą przycisków lub wybierz opcję „Program” i naciśnij przycisk ENTER/OK.

Następnie, naciskając przycisk lub , wybierz kanał, który ma się pojawić w oknie podglądu. Naciśnij przycisk ENTER/OK. ➣ Opcja „Program” może być włączona po wybraniu opcji TV dla okienka podglądu.

8. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Można zauważyć, że obraz w okienku PIP stanie się nieco nienaturalny po ustawieniu wyświetlania gry lub tekstów piosenek do karaoke na ekranie głównym. Źródło: Rozmiar: Położenie: Program: Wybór źródła obrazu w okienku. Wybór rozmiaru okienka. Przesuwanie okienka. Służy do zmiany obrazu w oknie podglądu. Ustawienia funkcji PIP główne O: funkcja PIP działa, X: funkcja PIP nie działa TV analog. Ext1 Ext2

Okno Polski - 20 BN68-01166A-Pol-0312.indd 20 2007-03-13 4:31:23 Czerń HDMI Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Czerń HDMI”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby wybrać ustawienie „Normalny”

lub „Niski”, a następnie naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Ta funkcja jest aktywna tylko, gdy źródło zewnętrzne jest podłączone do gniazda HDMI (sygnały RGB).

Mode : Custom Ustawienia Equalizer Więcej

: Off Auto Volume : Off Oszcz. energii :: Wył Internal Mute Off Czerń : Niski Reset HDMI PIP Move Przenieś

Normalny: Ekran jest jaśniejszy. Ekran jest ciemniejszy. Niski: Enter

Return Wejdź Powrót Mode : Custom Ustawienia Equalizer Więcej

: Off Auto Volume : Off Oszcz. :: Wył Internalenergii Mute Off Normalny Czerń : Low Reset HDMI Niski PIP Move Przenieś Enter Return Wejdź Powrót Zmienianie profilu dźwięku Profile dźwięku umożliwiają dostosowanie ustawień do oglądanego programu.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK.

2. Naciśnij ponownie przycisk ENTER/OK, aby wybrać opcję

3. Wybierz odpowiedni efekt dźwięku, naciskając przyciski lub

, a następnie naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Standardowy: Muzyka: Film: Mowa: Użytkownika: Normalny tryb dźwięku. Uwypukla muzykę na tle głosu. Zapewnia żywy i wyraźny dźwięk w filmach. Uwypukla głos na tle innych dźwięków. Umożliwia użytkownikowi określenie własnych ustawień. (Szczegółowe informacje można znaleźć w punkcie „Wybieranie ustawień dźwięku”).

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Wejdź Powrót Dźwięk Standardowy Tryb : Custom Muzyka Korektor Film

: Off Mowa Auto głośność : Off Użytkownika Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś Wejdź Powrót Polski - 21 BN68-01166A-Pol-0312.indd 21 2007-03-13 4:31:24 Wybieranie ustawień dźwięku Ustawienia dźwięku można dostosowywać do swoich preferencji.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Korektor”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby wybrać odpowiednią opcję.

Naciśnij przycisk ENTER/OK.

4. Za pomocą przycisków lub wybierz odpowiednie

ustawienie. Naciśnij przycisk ENTER/OK.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Wprowadzenie jakichkolwiek zmian ustawień powoduje automatycznie zmianę trybu dźwięku na tryb „Użytkownika”.

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Wejdź Powrót Korektor Balance 100Hz 300Hz 1kHz 3kHz 10kHz Przenieś Regulacja Powrót Ustawianie funkcji TruSurround XT (SRS TS XT) TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie wielokanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „SRS TS XT”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby zmienić ustawienie na „Wł” lub

„Wył”. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

TruSurround XT, SRS i symbol są znakami towarowymi firmy SRS Labs, Inc. Technologia TruSurround XT jest używana na podstawie licencji firmy SRS Labs, Inc.

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Wejdź Powrót Dźwięk Tryb : Użytkownika Korektor Wył

: Off Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś Wejdź Powrót Do ustawienia tych opcji można także użyć przycisku SRS na pilocie. Polski - 22 BN68-01166A-Pol-0312.indd 22 2007-03-13 4:31:26 Podłączanie słuchawek Do telewizora można podłączyć słuchawki, aby podczas oglądania telewizji nie przeszkadzać innym osobom znajdującym się w pokoju. ➣ Po włożeniu wtyku słuchawek do odpowiedniego gniazda, w menu Dźwięk dostępne są tylko opcje „SRS TS XT” i „Auto głośność”. ➣ Długotrwałe korzystanie ze słuchawek przy ustawionym wysokim poziomie głośności może być szkodliwe dla słuchu. ➣ Po podłączeniu słuchawek do telewizora dźwięk nie jest odtwarzany z głośników. ➣ Głośność dźwięku w słuchawkach i głośnikach jest ustawiana niezależnie. Wybieranie trybu dźwięku Można ustawić tryb dźwięku, naciskając przycisk „DUAL”. Naciśnięcie tego przycisku powoduje wyświetlenie na ekranie bieżącego trybu dźwięku. Stereo FM NICAM Stereo Rodzaj dźwięku Mono Stereo Dual Mono Stereo Dual

DUAL 1/2 Domyślny MONO STEREO MONO DUAL 1 DUAL 2 MONO MONO STEREO MONO DUAL 1 DUAL 2 Automatyczna zmiana DUAL 1 Automatyczna zmiana Do ustawienia tych opcji można także użyć przycisku DUAL na pilocie. DUAL 1 Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono. Automatyczne regulowanie głośności Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie kanału konieczne jest ponowne wyregulowanie głośności. Ta funkcja umożliwia automatyczne dopasowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka, lub podwyższenie, gdy modulacja sygnału jest niska.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Auto głośność”,

a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby zmienić ustawienie na „Wł” lub

„Wył”. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Wejdź Powrót Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wył Wewn. wycisz. : Off Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś Wejdź Powrót Polski - 23 BN68-01166A-Pol-0312.indd 23 2007-03-13 4:31:27 Włączanie wyciszenia wewnętrznych głośników Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Wewn. wycisz.”,

a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby zmienić ustawienie na „Wł” lub

„Wył”. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Jeśli opcja „Wewn. wycisz.” jest ustawiona na „Wł”, nie ma możliwości regulacji w menu dźwięku, oprócz opcji „Wybór Dźwięku” (w trybie obrazu w obrazie (PIP)).

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Wejdź Powrót Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wył Wewn. wycisz. : Off Wybór Dźwięku : DźwiękWł Główny Zeruj Przenieś Wejdź Powrót Słuchanie dźwięku z okna podglądu W przypadku włączenia funkcji PIP możliwe jest słuchanie dźwięku z okienka podglądu. . Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK. . Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Wybór Dźwięku”, a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk ▲ lub ▼, aby wybrać ustawienie „Dźwięk PIP”.

Naciśnij przycisk ENTER/OK . . Naciśnij przycisk EXIT, aby zamknąć menu. Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna. Umożliwia słuchanie dźwięku z okienka Dźwięk PIP: podglądu.

Można wybrać tę opcję, gdy dla opcji „PIP” jest wybrane ustawienie „Wł”.

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Wybór Dźwięku : Dźwięk Główny Zeruj Przenieś

Wejdź Powrót Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wewn. wycisz. : Wył Dźwięk Główny Wybór Dźwięku : Main Dźwięk PIP Zeruj Przenieś Wejdź Powrót Polski - 24 BN68-01166A-Pol-0312.indd 24 2007-03-13 4:31:29 Przywracanie domyślnych ustawień dźwięku Jeśli Tryb gry jest włączony, funkcja przywracania domyślnych Dźwięk ustawień dźwięku jest aktywna. Jeśli funkcja przywracania Tryb : Użytkownika Korektor ustawień domyślnych zostanie wybrana po dokonaniu ustawień

: Wył dźwięku w korektorze, wartości domyślne ustawień korektora Auto głośność : Wył Wewn. wycisz. : Wył zostaną przywrócone. Wybór Dźwięku : Dźwięk Główny

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Zeruj Naciśnij przycisk lub , aby wybrać opcję „Dźwięk”, a następnie naciśnij przycisk ENTER/OK. Przenieś Wejdź Powrót

2. Za pomocą przycisków lub wybierz opcję „Zeruj”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Można wybrać tę opcję, gdy dla opcji „Tryb gry” jest wybrane ustawienie „Wł”. Ustawianie i wyświetlanie zegara Telewizor wyposażony jest w funkcję zegara, który można ustawić tak, aby po naciśnięciu przycisku INFO wyświetlana była aktualna godzina. Ustawienie zegara jest także niezbędne, aby móc korzystać z automatycznego włącznika/wyłącznika czasowego.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Czas”,

a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk ENTER/OK, aby wybrać opcję „Ust. zegara”.

Aby... Naciśnij przycisk… Przejść do pola „Mies”, „Data”, „Rok”, „godz.” lub „Minuta” lub Ustawić wartość w polu „Mies”, „Data”, „Rok”, „godz.” lub „Minuta” lub

Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Mute Off Tryb gry : Wył Reset Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś Wejdź Powrót Ust. zegara

Regulacja Powrót Naciśnij przycisk ENTER/OK.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Po odłączeniu przewodu zasilania należy ponownie ustawić zegar. ➣ Rok, miesiąc, datę, godzinę i minutę można także ustawić za pomocą przycisków numerycznych na pilocie. Polski - 25 BN68-01166A-Pol-0312.indd 25 2007-03-13 4:31:30 Nastawianie automatycznego wyłączania Telewizor może przejść automatycznie w tryb gotowości po upływie wybranego czasu (w przedziale od 30 do 180 minut).

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Czas”, a

następnie naciśnij przycisk ENTER/OK.

3. Za pomocą przycisków lub wybierz opcję „Automatycz.

wył.”, a następnie naciśnij przycisk ENTER/OK.

4. Naciśnij kilkakrotnie przycisk lub , aż do pojawienia się

właściwego czasu (Wył, 30, 60, 90, 120, 150, 180). Naciśnij przycisk ENTER/OK.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Po upływie wybranego czasu telewizor automatycznie przełączy się w tryb gotowości.

Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute ::Wył Reset Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś

Wejdź Powrót Czas Wył

Ust. zegara Automatycz. wył. : Włącznik czasowy 1: Włącznik czasowy 2: Włącznik czasowy 3: Przenieś Wejdź Powrót Automatyczne włączanie i wyłączanie telewizora

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Czas”, a

następnie naciśnij przycisk ENTER/OK.

3. Za pomocą przycisków lub wybierz opcję „Włącznik

czasowy 1”, „Włącznik czasowy 2”, „Włącznik czasowy 3”, a następnie naciśnij przycisk ENTER/OK.

4. Za pomocą przycisków lub ustaw wartość w polu „Godz.”,

a następnie naciśnij przycisk , aby przejść do następnej czynności. Pozostałe elementy należy ustawić w taki sam sposób. Tak/ Nie Powtórz Głośność Program Wybierz opcję Jednokrotnie, Codziennie, Pon. – pt., Pon. – sob., Sob. – niedz. Ustaw wartość od 0 do 100 Ustaw wartość od Program Naciśnij przycisk lub

: Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute ::Wył Reset Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś

Powrót Włącznik czasowy 1 Czas włączenia

Powtórz Jednokrotnie Naciśnij przycisk lub Wejdź Nie Nie Głośność

Przenieś Regulacja Powrót Naciśnij przycisk lub Naciśnij przycisk lub

Po zakończeniu naciśnij przycisk RETURN, aby zamknąć menu. - Po naciśnięciu przycisku INFO będzie wyświetlana bieżąca godzina. - Godzinę i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

Polski - 26 BN68-01166A-Pol-0312.indd 26 2007-03-13 4:31:31 Wybieranie języka Po włączeniu telewizora po raz pierwszy należy wybrać język, w którym będą wyświetlane menu i komunikaty ekranowe.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe. Za

pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Język”, a

następnie naciśnij przycisk ENTER/OK.

3. Wybierz odpowiednią opcję, naciskając przycisk lub .

Naciśnij przycisk ENTER/OK. ➣ Można wybrać jeden spośród 21 języków.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute ::Wył Reset Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś

Przenieś Korzystanie z trybu gry Wejdź Powrót Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off

Kino domowe z komputera : Off Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Wejdź Powrót Po podłączeniu do konsoli gier, takiej jak na przykład Mode : Custom Ustawienia Equalizer PlayStationTM lub XboxTM, można spotęgować wrażenia płynące Plug & Play SRS TS : Off Język : Polski z gry, jeśli wybierze się tryb gry. Auto Volume : Off Czas Internal Mute Off Tryb gry : Wył

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Reset Niebieskie tło : Wył Za pomocą przycisków lub wybierz opcję „Ustawienia”, a Melodia : Wył następnie naciśnij przycisk ENTER/OK. Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł.

2. Za pomocą przycisków lub wybierz opcję „Tryb gry”, a

Move Enter Return Więcej następnie naciśnij przycisk ENTER/OK. Przenieś Wejdź Powrót

3. Naciśnij przycisk lub , aby zmienić ustawienie na „Wł” lub

Mode : Custom Ustawienia Equalizer „Wył”. Naciśnij przycisk ENTER/OK. Plug & Play SRS TS : Off Język : Polski

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Auto Volume : Off Czas Internal Mute : Off Off Tryb gry Wył ➣ Aby odłączyć konsolę do gier i podłączyć inne urządzenie Reset Niebieskie tło : Off zewnętrzne, anuluj tryb gry w menu Ustawienia. Melodia : Wył ➣ Jeśli w trybie gry wyświetlone zostanie menu telewizyjne, obraz Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. na ekranie drga. Move Enter Return Więcej ➣ Tryb gry jest niedostępny w trybie TV. Przenieś Wejdź Powrót ➣ Jeśli włączony jest tryb gry: Nastąpi automatyczna zmiana Trybu obrazu na Standardowy oraz Trybu dźwięku na Użytkownika. Użytkownik nie może zmienić ustawień tych trybów. Tryb dźwięku w menu dźwięku jest nieaktywny. Ustaw dźwięk za pomocą korektora. Funkcja przywracania domyślnych ustawień dźwięku jest uaktywniona. Jeśli funkcja przywracania ustawień domyślnych zostanie wybrana po dokonaniu ustawień dźwięku w korektorze, wartości domyślne ustawień korektora zostaną przywrócone. Polski - 27 BN68-01166A-Pol-0312.indd 27 2007-03-13 4:31:33 Ustawianie niebieskiego tła/Wybieranie melodii Niebieskie tło: Jeśli telewizor nie odbiera żadnego sygnału lub odbierany sygnał jest bardzo słaby, zamiast niewyraźnego, szumiącego obrazu automatycznie ukazuje się niebieskie tło. Jeśli jednak, pomimo złej jakości obrazu, chcesz oglądać program, należy wyłączyć funkcję Niebieskie tło. Melodia: Włączaniu i wyłączaniu telewizora może towarzyszyć sygnał dźwiękowy.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Naciśnij przycisk lub , aby wybrać opcję „Niebieskie tło” lub

„Melodia”. Naciśnij przycisk ENTER/OK.

3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER/OK.

Niebieskie tło: Wył/Wł Melodia: Wył/Niski/Średni/Maks.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute :: Wył Reset Niebieskie tło : Off Wył Melodia : Wył

Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś

Wejdź Powrót Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Mute :: Wył Off Tryb gry Reset Niebieskie tło : Wył Melodia : Wył Wył Niski Kino domowe z komputera : Wył Średni Efekt świetlny : Oglądanie Maks.wł. Move Enter Return Więcej Przenieś Wejdź Powrót Konfiguracja kina domowego z komputera Można wyświetlać obraz w lepszej jakości, konfigurując ustawienia ekranu w trybie PC. Po włączeniu funkcji Kino domowe z komputera możesz skonfigurować funkcję Ustawienia szczegółowe (gdy dla opcji Tryb obrazu jest wybrane ustawienie Standardowy lub Film), tak jak w trybie PC.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Naciśnij przycisk lub , aby wybrać opcję „Kino domowe z

komputera”. Naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby zmienić ustawienie na „Wł” lub

„Wył”. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Ta funkcja jest dostępna tylko w trybie PC.

: Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute ::Wył Reset Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś

Wejdź Powrót Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute :: Wył Reset Niebieskie tło : Wył Melodia : Wył

Kino domowe z komputera : Wył Wył Efekt świetlny : Oglądanie Wł wł. Move Enter Return Więcej Przenieś Wejdź Powrót Polski - 28 BN68-01166A-Pol-0312.indd 28 2007-03-13 4:31:35 Ustawianie opcji Światło diody Istnieje możliwość włączenia lub wyłączenia niebieskiej diody na telewizorze. Tej opcji należy użyć w celu zmniejszenia zużycia energii lub wtedy, gdy światło diody jest nieprzyjemne dla oczu.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Efekt świetlny”, a

następnie naciśnij przycisk ENTER/OK.

3. Wybierz odpowiednią opcję (Wył, Czuwanie wł., Oglądanie wł.,

Wł), naciskając przycisk lub . Naciśnij przycisk ENTER/OK. Wył: Czuwanie wł.: Oglądanie wł.: Wł:

Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Off Tryb gryMute ::Wył Reset Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Move Enter Return Więcej Przenieś

Dioda nie zapali się. Dioda świeci w trybie gotowości. Dioda świeci podczas oglądania telewizji. Dioda zacznie świecić po wyłączeniu telewizora. Wejdź Powrót Mode : Custom Ustawienia Equalizer Plug & Play SRS TS : Off Język : Polski Auto Volume : Off Czas Internal Mute :: Wył Off Tryb gry Reset Niebieskie tło : Wył Melodia : Wył Wył Kino domowe z komputera : Wył Czuwanie wł. Efekt świetlny : Oglądanie Oglądaniewł. wł. Move Enter Wł Return Więcej Przenieś Wejdź Powrót

4. Naciśnij przycisk EXIT, aby zamknąć menu.

[LE32R81, LE37R81, LE40R81, LE32R83, LE37R83, LE40R83] Korzystanie z funkcji oszczędności energii Ta funkcja służy do dostosowywania jasności wyświetlanego na telewizorze obrazu w celu ograniczenia zużycia energii. Oglądając telewizję wieczorem, dla trybu „Oszcz. energii” należy wybrać opcję „Maks.”, aby zmniejszyć drażniący dla oczu efekt, jak również zużycie energii.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków lub wybierz opcję „Oszcz. energii”,

a następnie naciśnij przycisk ENTER/OK.

3. Wybierz odpowiednią opcję (Wył, Niski, Średni, Maks., Auto),

naciskając przycisk lub . Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Mode : Custom Ustawienia Equalizer Więcej

: Off Auto Volume Off Oszcz. energii ::Wył Internal Mute Off Czerń HDMI ::Wył Reset PIP Move Przenieś

Return Wejdź Powrót Ustawienia Więcej Oszcz. energii : Off Wył Czerń HDMI : Off Niski PIP Średni Maks. Auto Przenieś Wejdź Powrót Polski - 29 BN68-01166A-Pol-0312.indd 29 2007-03-13 4:31:36 Wybieranie źródła Do wyboru jest szereg zewnętrznych źródeł podłączanych do gniazd wejściowych telewizora.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wejście”, a następnie naciśnij przycisk ENTER/OK.

2. Naciśnij ponownie przycisk ENTER/OK, aby wybrać opcję

„Wybierz źródło”. ➣ Gdy do telewizora nie jest podłączone żadne urządzenie zewnętrzne, dla opcji „Wybierz źródło” dostępne są tylko ustawienia „TV”, „Złącze1” i „Złącze2”. Ustawienia „AV”, „S-Video”, „Moduł”, „PC”, „HDMI1”, „HDMI2”, „HDMI3” są dostępne dopiero po podłączeniu urządzenia do odpowiedniego gniazda.

3. Wybierz odpowiednie urządzenie, naciskając przycisk lub .

Naciśnij przycisk ENTER/OK.

Mode : Custom Wejście Equalizer Wybierz źródło :: TV

Off Edytuj nazwę Auto Volume : Off Anynet+(HDMI-CEC) Internal Mute : Off Reset Move Przenieś

Return Wejdź Powrót Mode : Custom Wybierz źródło Equalizer

Off Złącze1 :: ---Auto Volume :: Off Złącze2 ---Internal Mute Off : ---S-Video ---Reset Moduł : ---PC : ---HDMI1 : ---HDMI2 : ---HDMI3Move : ---Enter Return Przenieś Wejdź Powrót Naciskaj przycisk SOURCE na pilocie, aby przejrzeć wszystkie dostępne źródła sygnału. Tryb TV można wybrać za pomocą przycisku TV, przycisków numerycznych (0~9) albo przycisku P / na pilocie. Trybu nie można wybrać za pomocą przycisku SOURCE. Edytowanie nazw źródeł sygnału wejściowego Nazwanie urządzeń podłączonych do gniazd wejściowych ułatwia wybieranie właściwego źródła sygnału.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER/OK, aby wybrać opcję „Wejście”.

2. Za pomocą przycisków lub wybierz opcję „Edytuj nazwę”, a

następnie naciśnij przycisk ENTER/OK.

3. Za pomocą przycisków lub wybierz urządzenie, którego

nazwę chcesz edytować. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk lub , aby wybrać odpowiednie urządzenie.

Naciśnij przycisk ENTER/OK.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

Mode : Custom Wejście Equalizer Wybierz źródło :: TV

Off Edytuj nazwę Auto Volume : Off Anynet+(HDMI-CEC) Internal Mute : Off Reset Move Przenieś

Return Wejdź Powrót Mode : Custom Edytuj nazwę Equalizer Złącze1 :: ------SRS

Off Złącze2 : ---Magnetowid Auto Volume Off :: ---DVD Internal Mute Off S-Video : ---D-VHS Moduł : ---Reset Dekoder kabl. : ---Dekoder HD HDMI1 : ---Dekoder sat. HDMI2 : ---HDMI3 : ---- q Move Przenieś Enter Return Wejdź Powrót Polski - 30 BN68-01166A-Pol-0312.indd 30 2007-03-13 4:31:37 Dekoder telegazety Wraz z większością kanałów przesyłany jest również sygnał telegazety, zawierający takie informacje, jak: program telewizyjny, aktualne wiadomości i prognoza pogody, informacje sportowe, napisy dla osób niedosłyszących. Strony telegazety są uporządkowane według sześciu kategorii: Część

Zawartość Numer wybranej strony. Identyfikator stacji nadawczej. Numer bieżącej strony lub stan wyszukiwania. Data i godzina. Tekst. Informacje o stanie. Polski - 31 BN68-01166A-Pol-0312.indd 31 2007-03-13 4:31:38 Wyświetlanie telegazety Telegazetę można wyświetlić w dowolnym momencie, ale sygnał odbieranego programu musi być dobrej jakości. W przeciwnym wypadku: informacje mogą być niekompletne, niektóre strony mogą nie być wyświetlane. Aby przejść w tryb telegazety i wyświetlić wybraną stronę:

1. Za pomocą przycisków P ( ) lub P ( ) wybierz kanał

udostępniający telegazetę.

2. Naciśnij przycisk TEXT/MIX (

), aby przejść w tryb telegazety. ➣ Na ekranie pojawi się spis treści telegazety. Do spisu treści można w każdej chwili powrócić, naciskając przycisk MENU ( ).

3. Naciśnij ponownie przycisk TEXT/MIX (

➣ Na ekranie będzie wyświetlana kolejno telegazeta, powiększona telegazeta lub telegazeta na tle obrazu telewizyjnego.

4. Naciśnij przycisk TV, aby zakończyć wyświetlanie telegazety.

➣ Jeśli podczas przeglądania telegazety są wyświetlane nieprawidłowe znaki, upewnij się, że język telegazety jest identyczny z językiem wybranym w menu „Ustawienia”. Jeśli języki różnią się, w menu „Ustawienia” wybierz język, w jakim jest nadawana telegazeta. Wybieranie określonej strony telegazety Wprowadź i zatwierdź numer strony bezpośrednio przy użyciu przycisków numerycznych na pilocie:

1. Wprowadź trzycyfrowy numer strony podany w spisie treści,

naciskając odpowiednie przyciski numeryczne.

2. Jeżeli wybrana strona jest powiązana ze stronami dodatkowymi,

strony te będą kolejno wyświetlane. Aby zatrzymać się na jednej ze stron, naciśnij przycisk PIP ( ). Naciśnij ponownie przycisk PIP ( ), aby wznowić odświeżanie stron.

3. Korzystanie z poszczególnych opcji wyświetlania:

Aby wyświetlić... Naciśnij przycisk... Zarówno telegazetę, jak i zwykły program TEXT/MIX ( Ukryty tekst (aby np. znaleźć odpowiedzi do quizu) Zwykły ekran INFO ( INFO ( Stronę dodatkową, wprowadzając jej czterocyfrowy numer PRE-CH ( Następną stronę Poprzednią stronę

Dwukrotnie większe litery w:

• górnej połowie ekranu
• dolnej połowie ekranu SOURCE (
• Dwa razy Zwykły ekran

Polski - 32 BN68-01166A-Pol-0312.indd 32 2007-03-13 4:31:38 Wybieranie strony telegazety za pomocą funkcji Fastext Poszczególne tematy zawarte w telegazecie są oznaczone przy użyciu kolorów i mogą zostać wybrane przez naciśnięcie kolorowych przycisków na pilocie.

1. Wyświetl stronę telegazety, naciskając przycisk TEXT/MIX (

2. Naciśnij kolorowy przycisk odpowiadający tematowi, który chcesz

przeczytać (dostępne tematy są podane w wierszu stanu).

3. Naciśnij czerwony przycisk, aby wyświetlić poprzednią stronę.

Naciśnij zielony przycisk, aby wyświetlić następną stronę.

4. Naciśnij przycisk TV, aby zakończyć wyświetlanie telegazety.

Konfigurowanie pilota Po prawidłowym skonfigurowaniu pilot może działać w pięciu różnych trybach: telewizora (TV), odtwarzacza DVD (DVD), przystawki telewizji kablowej (Cable), dekodera (STB) lub magnetowidu (VCR). Naciśnij odpowiedni przycisk na pilocie, aby przełączyć go w żądany tryb działania i móc sterować wybranym urządzeniem. ➣ Pilot może nie współpracować z niektórymi odtwarzaczami DVD, magnetowidami, przystawkami telewizji kablowej i dekoderami. Konfiguracja pilota w celu obsługi VCR, CABLE, DVD lub STB

1. Wyłącz VCR, CABLE, DVD lub STB.

2. Naciśnij przycisk VCR, CABLE, DVD lub STB na pilocie telewizora.

3. Naciśnij przycisk SET na pilocie telewizora.

4. Za pomocą przycisków numerycznych na pilocie wpisz 3-cyfrowy

kod odpowiadający marce posiadanego magnetowidu, który można znaleźć na stronie 34-36 tej instrukcji obsługi. Wprowadź wszystkie trzy cyfry kodu, nawet gdy pierwszą cyfrą jest „0”. (Jeśli wymienionych jest kilka kodów, wypróbuj pierwszy z nich).

5. Naciśnij przycisk POWER

na pilocie. Magnetowid włączy się, jeśli pilot został skonfigurowany poprawnie. Jeśli magnetowid nie włącza się, powtórz czynności w punktach 2, 3 i 4, ale spróbuj użyć innych kodów dla marki posiadanego urządzenia. Jeśli na liście nie ma innych kodów, spróbuj wpisać kolejne kody magnetowidów, zaczynając od 000 aż do 080. Polski - 33 BN68-01166A-Pol-0312.indd 33 2007-03-13 4:31:38 Kody pilota MAGNETOWIDY Marka SAMSUNG ADMIRAL AIWA AKAI AUDIO DYNAMICS BELL&HOWELL BROKSONIC CANDLE CANON CITIZEN COLORTYME CRAIG CURTIS MATHES DAEWOO DIMENSIA DYNATECH ELECTROHOME EMERSON FISHER FUNAI GENERAL ELECTRIC GO VIDEO HARMAN KARDON HITACHI INSTANT REPLAY JC PENNEY JCL JVC KENWOOD KLH KONIA LG(Goldstar) LIOYD LOGIK LXI MAGNAVOX MARANTZ MARTA MEI MEMOREX MGA MIDLAND MINOLTA MITSUBISHI Kod

Polski - 36 BN68-01166A-Pol-0312.indd 36 2007-03-13 4:31:39 Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP) Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku typowego zestawu komputerowego. Wygląd ekranów na poszczególnych komputerach może się różnić w zależności od wersji systemu Windows i typu karty graficznej. Pomimo różnic w wyglądzie podstawowe opcje konfiguracji są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z producentem komputera lub sprzedawcą produktów firmy Samsung).

1. W menu Start systemu Windows kliknij opcję „Panel sterowania”.

2. W oknie panelu sterowania wybierz kategorię „Wygląd i kompozycje”, aby

wyświetlić kolejne okno.

3. W oknie panelu sterowania wybierz kategorię „Ekran”, aby wyświetlić kolejne

4. W wyświetlonym oknie przejdź na kartę „Ustawienia”. Poprawne ustawienie rozmiaru ekranu

(rozdzielczości): Optymalnie — 1360 x 768. Jeśli jest dostępna opcja pionowej częstotliwości odświeżania ekranu, poprawną wartością będzie „60” lub „60 Hz”. W przeciwnym wypadku kliknij przycisk „OK”, aby zamknąć okno. Tryby wyświetlania Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej rozdzielczości. Zaleca się stosowanie wartości rozdzielczości podanych w tabeli. (Telewizor obsługuje wszystkie rozdzielczości mieszczące się pomiędzy podanymi granicznymi wartościami obsługiwanych rozdzielczości). D-Sub Wejście Tryb Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Częstotliwość zegara pikseli (MHz) Polaryzacja synchronizacji (pozioma/pionowa) IBM 640×350 720×400 640×480 31,469 31,469 31,469 70,086 70,087 59,940 25,175 28,322 25,175

Częstotliwość pozioma (kHz) 31,469 31,469 31,469 37,879 48,364 47,712 Częstotliwość pionowa (Hz) 70,086 70,087 59,940 60,317 60,000 60,015 Częstotliwość zegara pikseli (MHz) 25,175 28,322 25,175 40,000 65,000 85,800 Polaryzacja synchronizacji (pozioma/pionowa)

VESA GTF HDMI/DVI Wejście Tryb IBM VESA

Rozdzielczość 640×350 720×400 640×480 800×600 1024×768 1360×768 Tryb z przeplotem nie jest obsługiwany. Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo. Obsługiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG. Polski - 37 BN68-01166A-Pol-0312.indd 37 2007-03-13 4:31:40 Konfigurowanie komputera Zgrubne i dokładne strojenie obrazu (Blokada obrazu): Mode : Custom Blokada obrazu Equalizer Regulowanie jakości obrazu ma na celu wyeliminowanie lub

: Off Ziarnisty 50 zredukowanie zakłóceń odbioru. Auto Volume : Off Wygładzony 50 Jeżeli dostrojenie nie wyeliminowało całkowicie zakłóceń, Internal Mute : Off Reset należy maksymalnie zoptymalizować częstotliwość (opcja Coarse), a następnie jeszcze raz dostroić (opcja Fine). Po zredukowaniu zakłóceń należy jeszcze wyregulować obraz Move Enter Return tak, aby znajdował się dokładnie na środku ekranu.

1. Ustawienie fabryczne: Tryb PC ustawia się za pomocą przycisku

Przenieś Wejdź Powrót SOURCE.

2. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

3. Za pomocą przycisków lub wybierz opcję „PC”, a następnie naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk ENTER/OK, aby wybrać opcję „Blokada obrazu”.

5. Za pomocą przycisków lub wybierz opcję „Ziarnisty” lub „Wygładzony”, a następnie naciśnij

6. Naciśnij przycisk lub , aby dopasować jakość obrazu. Naciśnij przycisk ENTER/OK.

7. Naciśnij przycisk EXIT, aby zamknąć menu.

Zmienianie położenia obrazu: Jeśli ekran komputera nie mieści się na ekranie telewizora, należy dopasować jego położenie.

1. Postępuj zgodnie z krokami od 1 do 3 opisanymi w części

„Zgrubne i dokładne strojenie obrazu (Blokada obrazu)”.

2. Za pomocą przycisków lub wybierz opcję „Położenie”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk lub , aby dopasować położenie w

pionie. Naciśnij przycisk lub , aby dopasować położenie w poziomie. Naciśnij przycisk ENTER/OK.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Automatyczna regulacja ekranu komputera (Auto dopasowanie): Automatyczne dopasowanie umożliwia samoczynne dopasowanie obrazu telewizora do odbieranego sygnału wideo z komputera. Urządzenie samoczynnie dobiera właściwe korekcje i położenie obrazu.

1. Postępuj zgodnie z krokami od 1 do 3 opisanymi w części

„Zgrubne i dokładne strojenie obrazu (Blokada obrazu)”.

2. Za pomocą przycisków lub wybierz opcję „Auto

dopasowanie”, a następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk EXIT, aby zamknąć menu.

Inicjalizacja ustawień obrazu (Reset obrazu): Istnieje możliwość przywrócenia fabrycznych ustawień wszystkich parametrów obrazu.

1. Postępuj zgodnie z krokami od 1 do 3 opisanymi w części

„Zgrubne i dokładne strojenie obrazu (Blokada obrazu)”.

2. Za pomocą przycisków lub wybierz opcję „Reset obrazu”, a

następnie naciśnij przycisk ENTER/OK.

3. Naciśnij przycisk EXIT, aby zamknąć menu.

Blokada obrazu Położenie Auto dopasowanie Reset obrazu Przenieś

Blokada obrazu Położenie Auto dopasowanie Reset obrazu Przenieś Wejdź

Powrót Polski - 38 BN68-01166A-Pol-0312.indd 38 2007-03-13 4:31:41 Zestaw do montażu naściennego (LE40R8) (sprzedawany osobno) Po zainstalowaniu wspornika do montażu naściennego można łatwo dostosować ustawienie telewizora.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ i ▼ zaznacz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków ▲ i ▼ zaznacz opcję „Regulacja

wspornika ściennego”, a następnie naciśnij przycisk ENTER/OK.

3. Dopasuj pozycję za pomocą przycisków ▲,▼,◄ lub ►.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Naciśnięcie przycisku strzałki, gdy menu ekranowe nie jest wyświetlane, spowoduje wyświetlenie ekranu regulacji. ➣ Po wyłączeniu telewizor wróci do pozycji, w jakiej został zainstalowany. Po ponownym włączeniu telewizor wróci do ostatniej zapamiętanej pozycji.

Ustawienia Plug & Play Język : Polski Czas Tryb gry : Wył Niebieskie tło : Wył Melodia : Wył Kino domowe z komputera : Wył Efekt świetlny : Oglądanie wł. Więcej Przenieś

Wejdź Powrót Mode : Custom Ustawienia Equalizer Więcej

: Off Regulacja wspornika ściennego Auto Volume Off Oszcz. energii ::Wył Internal Mute Off Czerń HDMI ::Wył Reset PIP Move Przenieś

Return Wejdź Powrót Regulacja wspornika ściennego Położenie1 Położenie 1 2 Regulacja INFO Środkowv

Wyjdź Korzystanie z przycisków pilota Przycisk

Działanie Regulacja kąta wspornika do montażu naściennego Odchylenie w górę lub w dół, przesunięcie w prawo lub lewo. Przywracanie Przywracanie pozycji, w jakiej telewizor został zainstalowany. Zapamiętywanie pozycji i przechodzenie do zapamiętanych pozycji Zapamiętywanie 3 pozycji i przypisywanie ich do czerwonego, zielonego i żółtego przycisku. Przechodzenie do zapamiętanych pozycji przy użyciu 3 kolorowych przycisków. Instrukcje dotyczące instalacji można znaleźć w dołączonej instrukcji instalacji. Przed instalacją produktu oraz instalacją i przesuwaniem wspornika do montażu naściennego należy zasięgnąć porady wyspecjalizowanej firmy. Ta instrukcja instalacji dotyczy tylko montażu zestawu na ścianie. W przypadku montażu na innych elementach i materiałach należy skontaktować się z najbliższym punktem sprzedaży. Polski - 39 BN68-01166A-Pol-0312.indd 39 2007-03-13 4:31:42 Co to jest Anynet+? Anynet+ to system sieci AV, który pozwala użytkownikowi wykorzystać wygodny interfejs AV do kontrolowania poprzez menu sieci Anynet+ wszystkich podłączonych urządzeń audio-wideo firmy Samsung Electronics. Podłączanie urządzeń Anynet+ System Anynet+ obsługuje wyłącznie urządzenia audio-wideo współpracujące z systemem Anynet+. Sprawdź, czy na urządzeniu audio-wideo przeznaczonym do podłączenia do telewizora znajduje się znak Anynet+. Bezpośrednie podłączanie do telewizora Za pomocą kabla HDMI połącz Urządzenie 1 Urządzenie 2 Urządzenie 3 gniazdo [HDMI 1], [HDMI 2] systemu Anynet+ systemu Anynet+ systemu Anynet+ lub [HDMI 3] znajdujące się na telewizorze z gniazdem HDMI OUT odpowiedniego urządzenia Anynet+. Kabel HDMI Kabel HDMI Kabel HDMI Podłączanie do kina domowego

Urządzenie 1 systemu Anynet+ Urządzenie 2 systemu Anynet+

Kabel HDMI Kino domowe Kabel HDMI Kabel HDMI Urządzenie 3 systemu Anynet+ Za pomocą kabla HDMI połącz gniazdo [HDMI 1], [HDMI 2] lub [HDMI 3] znajdujące się na telewizorze z gniazdem HDMI OUT odpowiedniego urządzenia Anynet+. Za pomocą kabla HDMI połącz gniazdo HDMI IN znajdujące się na kinie domowym z gniazdem HDMI OUT odpowiedniego urządzenia Anynet+. Kabel HDMI ➢ Podłączaj tylko jeden odbiornik. systemu Anynet+ można podłączyć za pomocą kabla HDMI. Niektóre kable HDMI mogą ➢ Urządzenie nie obsługiwać funkcji Anynet+. Anynet+ działa wtedy, gdy urządzenie audio-wideo współpracujące z nim znajduje się w ➢ System trybie czuwania lub jest włączone. ➢ System Anynet+ obsługuje łącznie do 8 urządzeń audio-wideo. Polski - 40 BN68-01166A-Pol-0312.indd 40 2007-03-13 4:31:43 Konfiguracja systemu Anynet+ Następujące ustawienia są dostępne dla systemu Anynet+. Korzystanie z funkcji Anynet+

1. Naciśnij przycisk Anynet+.

Za pomocą przycisków ▲ lub ▼ wybierz opcję Konfig., następnie naciśnij przycisk ENTER/OK.

2. Naciśnij przycisk ENTER/OK, aby wybrać opcję Anynet+

(HDMI-CEC), a następnie naciśnij przycisk ENTER/OK.

3. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie Wł, a

następnie naciśnij przycisk ENTER/OK. Funkcja Anynet+ (HDMI-CEC) zostanie włączona. Po wybraniu polecenia Wył, funkcja Anynet+ (HDMI-CEC) zostanie wyłączona. Po wyłączeniu funkcji Anynet+ (HDMI-CEC) wszystkie polecenia związane z systemem Anynet+ przestają być aktywne.

Automatyczne wyłączanie urządzenia Anynet+ w momencie wyłączenia telewizora

1. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie Wył.

Automatycznie, a następnie naciśnij przycisk ENTER/OK.

2. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie Wł, a

następnie naciśnij przycisk ENTER/OK. Funkcja automatycznego wyłączania urządzenia zostanie włączona. W przypadku wybrania polecenia Wyłącz funkcja automatycznego wyłączania zostanie wyłączona. Naciśnij przycisk EXIT, aby zamknąć menu.

Oglądaj TV Wybierz urządzenie

:Wył Konfig. Przenieś Wyjdź

Wejdź Konfig. Anynet+ (HDMI-CEC) : WyłWył Wył. Automatycznie : WyłWł Szuk.podł.urz. Przenieś Wejdź Powrót Konfig. Anynet+ (HDMI-CEC) : Wł Wył. Automatycznie Szuk.podł.urz. : Wył Wył

Przenieś Wejdź Powrót korzystanie z funkcji Anynet+ było możliwe, należy dla pilota od telewizora wybrać telewizor jako ➢ Aby obsługiwane urządzenie. wybraniu dla poleceniaAutomatyczne wyłączanie wartości Wł urządzenia zewnętrzne podłączone ➢ Po do telewizora będą wyłączane w momencie wyłączenia telewizora. Wyjątkiem jest sytuacja, w której urządzenie jest w trakcie nagrywania. Wyszukiwanie i przełączanie pomiędzy urządzeniami Anynet+

Naciśnij przycisk Anynet+. Za pomocą przycisków <<>> i <<>> zaznacz opcję Select Device (Wybierz urządzenie), a następnie naciśnij przycisk ENTER/OK. Za pomocą przycisków ▲ lub ▼ wybierz urządzenie i naciśnij przycisk ENTER/OK. Zostanie ono wybrane do dalszych operacji. Jeśli nie możesz znaleźć żądanego urządzenia, za pomocą przycisków ▲ lub ▼ wybierz polecenie Szuk.podł.urz. (Szukanie połączeń), a następnie naciśnij przycisk ENTER/OK. Na ekranie zostanie wyświetlony komunikat Konfiguracja połączenia Anynet+. Po zakończeniu wyszukiwania urządzeń w polu menu Anynet+ zostanie wyświetlona lista urządzeń połączonych z systemem.

Oglądaj TV Wybierz urządzenie

:Wył Konfig. Przenieś Wyjdź DVDR1 DVDR2 DVD1 DVD2

Wejdź Konfig. Przełączanie na wybrane urządzenia może potrwać do 2 minut. Nie Anynet+ (HDMI-CEC) : Wł można przerwać procesu przełączania na urządzenie. : Wł Czas potrzebny do wyszukania urządzeń zależy od ilości podłączonych Wył. Automatycznie urządzeń. Szuk.podł.urz. Po zakończeniu wyszukiwania wyświetlana jest liczba znalezionych urządzeń. Przenieś Wejdź Powrót Po włączeniu telewizora za pomocą przycisku POWER następuje automatyczne wyszukiwanie urządzeń. Jednakże urządzenia podłączone w trakcie pracy telewizora nie są wyświetlane na liście urządzeń. Urządzenia mogą też nie być widoczne na liście z innych przyczyn. Wtedy w celu wyszukania urządzeń należy skorzystać z menu Szuk.podł. urz. (Szukanie połączeń). W przypadku wybrania trybu pracy z urządzeniem zewnętrznym poprzez wciśnięcie przycisku SOURCE nie można korzystać z funkcji Anynet+. Dlatego zwracaj uwagę, by przełączać telewizor do pracy z konkretnymi urządzeniami z systemu Anynet+ za pomocą przycisku Anynet+. Polski - 41 BN68-01166A-Pol-0312.indd 41 2007-03-13 4:31:43 Menu Anynet+ Elementy menu systemu Anynet+ mogą zmieniać się w zależności od rodzaju i statusu urządzeń połączonych z telewizorem w systemie Anynet+. Menu Anynet+ Opis Oglądaj TV Wybierz urządzenie Nagrywanie Odbiornik Umożliwia przełączanie z systemu Anynet+ na tryb odbioru programu telewizyjnego. Określa urządzenie, z którym połączony jest telewizor. Rozpoczyna nagrywanie. (To menu działa tylko w przypadku urządzeń umożliwiających nagrywanie). Wyświetla na ekranie menu podłączonego urządzenia. Przykład: Po podłączeniu nagrywarki DVD na ekranie wyświetlane jest menu nagrywarki DVD. Wyświetla na ekranie menu sterujące odtwarzaniem przez podłączone urządzenie. Przykład: Po podłączeniu nagrywarki DVD na ekranie wyświetlane jest menu sterujące odtwarzaniem DVD. Dźwięk emitowany jest przez odbiornik. Konfig. Umożliwia kontrolę ustawień środowiska systemowego Anynet+. Menu urządzenia Praca urządzenia Przyciski pilota telewizora funkcjonujące w trybie Anynet+ Typ urządzenia Status funkcji Funkcjonujące przyciski Po przełączeniu na dane urządzenie i wyświetleniu jego menu na ekranie. Przyciski numeryczne ▲/▼/◄/►/ENTER Kolorowe przyciski EXIT Po przełączeniu na dane urządzenie, podczas odtwarzania pliku ◄◄ (Wyszukiwanie wstecz) ►►(Wyszukiwanie do przodu) (Stop) ► (Odtwarzanie/Pauza) Urządzenie z wbudowanym tunerem Po przełączeniu na dane urządzenie, podczas oglądania programu telewizyjnego Przycisk CH ▲/▼ Urządzenie audio Po aktywacji odbiornika Przycisk VOL +/Przycisk MUTE Urządzenie Anyview2 Podczas oglądania telewizji ► (Odtwarzanie/Pauza) Urządzenie systemu Anynet+

Funkcja Anynet+ jest dostępna tylko w przypadku pilota ustawionego na obsługę telewizora. Przycisk REC działa tylko wtedy, gdy nagrywanie jest możliwe. Nie można sterować urządzeniami systemu Anynet+ za pomocą przycisków znajdujących się z boku telewizora. Do obsługi urządzeń systemu Anynet+ konieczne jest posiadanie pilota do telewizora. W niektórych sytuacjach pilot telewizora może nie działać. W takiej sytuacji należy ponownie wybrać urządzenie systemu Anynet+. Funkcje trybu Anynet+ nie obsługują urządzeń innych producentów niż firma Samsung. Kolorowe przyciski w trakcie funkcjonowania trybu Anynet+ mogą działać nieprawidłowo. Operacje ◄◄ i ►► mogą się różnić w zależności od urządzenia. Nagrywanie Dzięki nagrywarce istnieje możliwość nagrywania programów telewizyjnych. Naciśnij przycisk REC. Rozpocznie się nagrywanie. (Funkcja dostępna tylko w przypadku połączenia z urządzeniem systemu Anynet+ umożliwiającym nagrywanie). Bieżący program telewizyjny jest nagrywany w statusie Oglądanie telewizji. W przypadku oglądania filmu wideo z innego urządzenia nagrywany jest właśnie ten film. Można również nagrywać sygnały źródłowe, wybierając opcję Record (Nagrywanie) po naciśnięciu przycisku Anynet+. Przed rozpoczęciem nagrywania sprawdź, czy antena jest prawidłowo podłączona do urządzenia do nagrywania. Wskazówki dotyczące podłączania anteny do urządzenia do nagrywania można znaleźć w instrukcji obsługi.

Polski - 42 BN68-01166A-Pol-0312.indd 42 2007-03-13 4:31:43 Odbiór dźwięku za pomocą odbiornika Istnieje możliwość odbierania dźwięku poprzez odbiornik zamiast przez głośniki telewizora.

1. Naciśnij przycisk Anynet+.

Oglądaj TV Za pomocą przycisków ▲ lub ▼ zaznacz opcję Odbiornik, a następnie Wybierz urządzenie naciśnij przycisk ENTER/OK. Nagrywanie

2. Za pomocą przycisków ◄ lub ► wybierz polecenie Wł, a następnie

Praca urządzenia naciśnij przycisk ENTER/OK. Device Operation Od tej chwili dźwięk będzie emitowany przez odbiornik. Odbiornik :Wł

3. Naciśnij przycisk EXIT, aby zamknąć menu.

Konfig. Po ustawieniu odbiornika na wartość On (Włączony) istnieje możliwość Przenieś Wejdź odbioru dźwięku telewizyjnego poprzez 2-kanałowy odbiornik. Wyjdź Jeśli odbiornik jest przeznaczony tylko do pracy z zestawem kina domowego (wyłącznie obsługa pasma audio), może on nie zostać wyświetlony na liście urządzeń. W przypadku odtwarzania nielegalnej kopii mogą wystąpić problemy z prawidłową emisją dźwięku z odbiornika. W przypadku emisji dźwięku z odbiornika istnieją ograniczenia dotyczące korzystania z menu PIP i menu związanego z dźwiękiem.

Czynności kontrolne. które warto wykonać przed oddaniem urządzenia do serwisu Problem System Anynet+ nie działa. Chcę uruchomić funkcję Anynet+. Chcę zamknąć funkcję Anynet+. Rozwiązanie ■ Sprawdź, czy urządzenie obsługuje system Anynet+. System Anynet+ obsługuje wyłącznie urządzenia współpracujące z systemem Anynet+. ■ Podłącz tylko jeden odbiornik. ■ Sprawdź, czy przewód zasilający urządzenia systemu Anynet+ jest prawidłowo podłączony. ■ Sprawdź podłączenie przewodów wideo/audio/HDMI urządzeń systemu Anynet+. ■ Sprawdź, czy funkcja Anynet+ (HDMI-CEC) w menu konfiguracji systemu Anynet+ jest włączona. ■ Sprawdź, czy pilot funkcjonuje w trybie TV. ■ Sprawdź, czy jest to pilot z funkcją obsługi systemu Anynet+. ■ System Anynet+ nie funkcjonuje w pewnych określonych sytuacjach, np. podczas wyszukiwania kanałów. ■ Po podłączeniu lub odłączeniu kabla HDMI należy przeprowadzić ponowne wyszukiwanie urządzeń lub ponownie uruchomić telewizor. ■ Sprawdź, czy funkcja Anynet+ w urządzeniu należącym do systemu Anynet+ jest włączona. ■ Sprawdź, czy urządzenie systemu Anynet+ jest prawidłowo podłączone do telewizora i czy funkcja Anynet+ (HDMI-CEC) jest ustawiona na tryb On (Włączony) w menu Anynet+ Setup (Ustawienia Anynet+). ■ Naciśnij przycisk TV znajdujący się na pilocie, aby przełączyć na tryb pracy z telewizorem. Następnie naciśnij przycisk Anynet+, aby wyświetlić menu Anynet+ i wybierz żądane menu.

Zaznacz polecenie Oglądaj TV w menu Anynet+. Naciśnij przycisk SOURCE na pilocie telewizora i wybierz urządzenie inne niż urządzenia systemu Anynet+. Naciśnij przycisk CH, CH LIST, PRE-CH, itp., aby włączyć tryb telewizora. (Należy pamiętać o tym, że przycisk zmiany kanału funkcjonuje tylko w przypadku, gdy żadne urządzenie systemu Anynet+ z wbudowanym tunerem nie jest podłączone). Trwa łączenie się z urządzeniem Anynet+…

Urządzenie systemu Anynet+ nie odtwarza. Podłączone urządzenie nie zostało wyświetlone. Nie można korzystać z funkcji odtwarzania w czasie konfiguracji Plug & Play. Nie można nagrywać programu telewizyjnego.

Nie można używać pilota w trakcie konfigurowania systemu Anynet+ lub przełączania go na tryb oglądania. Skorzystaj z pilota dopiero po zakończeniu konfiguracji systemu Anynet+ lub przełączania na tryb oglądania. Sprawdź, czy urządzenie współpracuje z systemem Anynet+. Sprawdź, czy przewód HDMI został prawidłowo podłączony. Sprawdź, czy funkcja <Anynet+ (HDMI-CEC)> w menu konfiguracji systemu Anynet+ jest włączona. Spróbuj ponownie wyszukać urządzenia systemu Anynet+. Urządzenie systemu Anynet+ można podłączyć tylko za pomocą kabla HDMI. Niektóre kable HDMI mogą nie obsługiwać funkcji Anynet+. Sprawdź, czy gniazdo anteny na urządzeniu nagrywającym jest prawidłowo podłączone. Polski - 43 BN68-01166A-Pol-0312.indd 43 2007-03-13 4:31:43 Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington Zabezpieczenie Kensington to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. Urządzenie służące do blokowania należy zakupić oddzielnie. Wygląd i metoda zamykania mogą się różnić od przedstawionych na rysunku w zależności od producenta. Prawidłowy sposób użycia został opisany w instrukcji obsługi blokady Kensington.

1. Włóż mechanizm blokujący do

gniazda systemu Kensington w Linka telewizorze LCD (Rysunek 1) i obróć go Rysunek 2 w kierunku zamykania (Rysunek 2). Rysunek 1

2. Podłącz linkę zabezpieczającą

➣ Umiejscowienie zabezpieczenia Kensington może być różne, w Kensington. zależności od modelu.

<Opcjonalne> zabezpieczającą Kensington do biurka lub innego ciężkiego, nieruchomego przedmiotu. Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem Brak dźwięku lub obrazu

• Sprawdź, czy przewód sieciowy jest włożony do ściennego gniazda sieci elektrycznej.
• Sprawdź, czy naciśnięto przyciski na panelu przednim telewizora.
• Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione.
• Sprawdź głośność. Wyświetlany jest obraz, ale nie słychać dźwięku

• Sprawdź, czy nie został naciśnięty przycisk MUTE na pilocie.
• Sprawdź, czy funkcja „Wewnętrzne wyciszenie” jest wyłączona. Brak obrazu lub obraz czarnobiały

• Sprawdź ustawienia kolorów.
• Sprawdź, czy został ustawiony prawidłowy system nadawania. Zakłócenia dźwięku i obrazu

• Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora, i odsuń je na większą odległość.
• Przyłącz telewizor do innego gniazda sieci elektrycznej. Obraz nieostry lub „zaśnieżony”, • Sprawdź, czy antena jest dobrze podłączona i czy jest ustawiona. Są to zakłócenia typowe w przypadku używania pokojowej anteny RTV. dźwięk zniekształcony Nieprawidłowe działanie pilota

• Wymień baterie w pilocie.
• Wyczyść górny brzeg pilota (okienko nadawania).
• Sprawdź ustawienie biegunów baterii. Wyświetlany jest komunikat „Sprawdź kabel sygnałowy”

• Upewnij się, że kabel sygnałowy jest prawidłowo podłączony do komputera lub do źródła obrazu.
• Sprawdź, czy komputer lub źródło obrazu są włączone. W trybie PC wyświetlany jest komunikat „Tryb niedostępny”

• Sprawdź maksymalną rozdzielczość i częstotliwość karty graficznej.
• Porównaj te wartości z danymi przedstawionymi w części Tryby wyświetlania. Panel TFT LCD wykorzystuje ekran składający się z subpikseli (3.133.440), których wytworzenie wymaga bardzo skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia. Polski - 44 BN68-01166A-Pol-0312.indd 44 2007-03-13 4:31:44 Parametry techniczne Nazwa modelu LE32R8 LE37R8 LE40R8 Rozmiar ekranu (przekątna) Zużycie energii Rozdzielczość ekranu komputera Dźwięk Sygnał wyjściowy Wymiary (szer. x gł. x wys.) Korpus Z podstawą Ciężar (z podstawą) Uwagi dotyczące warunków pracy Temperatura w miejscu pracy Wilgotność w miejscu pracy Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania 32 cale 150 W 1360 x 768 @ 60 Hz 37 cali 170 W 1360 x 768 @ 60 Hz 40 cali 190 W 1360 x 768 @ 60 Hz 10 W X 2 10 W X 2 10 W X 2 874 x 81 x 531 mm 874 x 291 x 577 mm 1013 x 93 x 602 mm 1013 x 300 x 652 mm 1084 x 95 x 639 mm 1084 x 300 x 690 mm 15 kg 21 kg 22 kg od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji Obrót na podstawie (w lewo i w prawo) -20˚ ~ 20˚

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia. Niniejsze urządzenie jest urządzeniem cyfrowym klasy B. Informacje dotyczące źródła zasilania można znaleźć na tabliczce znamionowej produktu. Polski - 45 BN68-01166A-Pol-0312.indd 45 2007-03-13 4:31:44 Opatření při zobrazení statického obrazu Statický obraz může způsobit trvalé poškození obrazovky televizoru.
