INSTRUKCJA OBSŁUGI AR8242C - AR8242LB - AR8242N AMICA

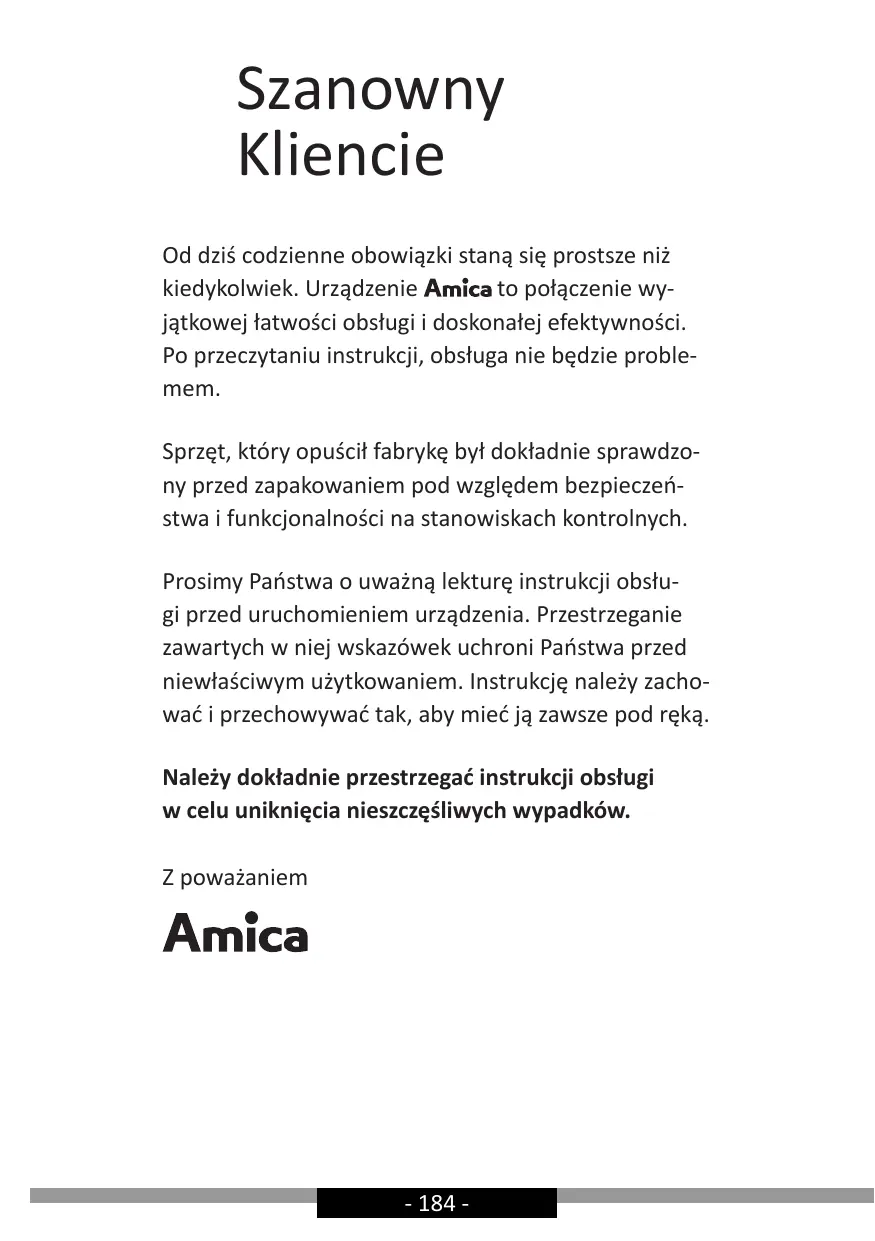

Szanowny Kliencie Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem. Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Z poważaniem

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA • Urządzenie przeznaczone jest wyłącznie do użytku domowego. • Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia. • Niektóre zapisy w niniejszej instrukcji są ujednolicone dla wyrobów chłodniczych różnych typów, (dla chłodziarki, chłodziarko-zamrażarki lub zamrażarki). Informacja na temat rodzaju Twojego urządzenia znajduje się w Karcie Produktu dołączonej do wyrobu. • Producent nie ponosi od­po­wiedzialnoś­ci za szkody wynikłe z nie­prze­strze­ga­nia zasad umieszczonych w niniejszej instrukcji. • Prosimy o zachowanie tej in­struk­cji w celu wykorzystania jej w przy­szło­ści lub przekazania ewen­ tu­al­ne­mu na­stęp­ne­mu użytkownikowi. • Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. • Należy zwrócić szczególną uwagę, aby z urządze­ nia nie korzystały po­zo­sta­wio­ne bez opieki dzieci. Nie należy po­zwa­lać im bawić się urządzeniem. Nie wol­no im siadać na elementach wysuwanych i zawieszać się na drzwiach. • Urządzenie pracuje prawidłowo w temperaturze otoczenia, która jest podana w karcie produktu. Nie należy użytkować jej w piwnicy, sieni, w nieogrzewanym domku letniskowym jesienią i zimą. • Podczas ustawiania, przesuwania, podnoszenia nie należy chwytać za uchwyty drzwi, ciągnąć za skraplacz z tyłu lodówki oraz dotykać ze­spo­łu kompresora. - 185 -

• Urządzenia nie należy przechylać o więcej niż 40° od pionu pod­ czas transportu, przenoszenia lub usta­wia­nia. Jeżeli taka sytuacja za­ist­nia­ła włą­ cze­nie urządzenia może nastąpić min. po 2 go­ dzi­nach od jego ustawienia (rys. 2). • Przed każdą czynnością kon­ser­wa­cyj­ną należy wyjąć wtyczkę z gniazdka sieciowego. Nie należy ciągnąć za przewód, lecz chwytać za korpus wtyczki. • Dźwięki słyszalne jako trzaskanie lub pękanie są spowodowane przez rozszerzanie i kur­cze­nie się części na skutek zmian temperatury. • Ze względu na bezpieczeństwo nie należy na­pra­ wiać urządzenia we własnym za­kre­sie. Naprawy, wy­ko­ny­wa­ne przez oso­by nie posiadające wymaganych kwalifikacji mogą stanowić poważne niebezpieczeństwo dla użytkownika urzą­dze­nia. • Należy przewietrzyć przez kilka mi­nut pomieszczenie, w którym znajduje się urządzenie (po­ miesz­cze­nie to musi mieć przy­naj­mniej 4m3; dla wyrobu z izobutanem/R600a) w przypadku uszkodzenia układu chłod­ni­cze­go. • Produktów choćby tylko częściowo roz­mro­żo­nych nie można ponownie za­mra­żać. • Napojów w butelkach i puszkach, w szcze­gól­no­ści napojów gazowanych dwu­tlen­kiem węgla nie należy prze­cho­wy­wać w komorze zamrażarki. Puszki i butelki mogą po­pę­kać. • Nie brać do ust produktów za­mro­żo­nych bezpośrednio wyjętych z zamrażarki (lody, kostki lodu, itp.), ich ni­ska temperatura może spowodować dotkliwe odmrożenia. • UWAGA: Należy uważać, aby nie uszkodzić obiegu chłodniczego, np. przez nakłucie kanałów środka chłodniczego w parowniku, złamanie rur. Wytryskujący czynnik chłodniczy jest palny. W przypadku dostania się do oczu należy przepłukać je czystą wodą i wezwać natychmiast lekarza. • Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie naprawczym. - 186 -

• Urządzenie służy do przechowywania żywności, nie używaj go do innych celów. • Urządzenie należy całkowicie odłączyć od zasilania (poprzez wyciągnięcie wtyczki z gniazdka sieciowego) na czas wykonywania czynności takich jak czyszczenie, konserwacja czy zmiana miejsca ustawienia. • To urządzenie może być używane przez dzieci w wieku 8 lat i starsze, przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby o braku doświadczenia lub znajomości sprzętu, gdy są one nadzorowane lub zostały poinstruowane na temat korzystania z urządzenia w sposób bezpieczny i znają zagrożenia związana z użytkowaniem urządzenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywania przez dzieci chyba że ukończyły 8 lat i są nadzorowane przez odpowiednią osobę. • W celu uzyskania większej ilości miejsca w zamrażarce można wyjąć z niej szuflady i umieszczać produkty bezpośrednio na półkach. Nie ma to wpływu na charakterystykę termiczną i mechaniczną wyrobu. Zadeklarowana pojemność zamrażarki została obliczona z wyjętymi szufladami. OSTRZEŻENIE: Zagrożenie pożarem / materiały palne • Dzieci w wieku od 3 do 8 lat mogą wkładać i wyjmować produkty z urządzenia chłodniczego. Aby uniknąć zanieczyszczenia żywności należy przestrzegać następujących zasad: • Otwieranie drzwi na dłuższy czas może powodować znaczne podwyższenie temperatury w komorach urządzenia. • Regularnie czyścić powierzchnie mające kontakt z żywnością oraz w zależności od występowania dostępne instalacje odprowadzania wody. • Przechowywać surowe mięso i ryby w odpowied- 187 -

nich pojemnikach w chłodziarce, aby nie miały kontaktu z pozostałą żywnością i nie kapały z nich na inną żywność. • Dwugwiazdkowe komory zamrażarki służą do przechowywania wcześniej zamrożonej żywności, przechowywania lub mrożenia lodów oraz zamrażania kostek lodu. • Komory jednogwiazdkowe, dwugwiazdkowe i trzygwiazdkowe nie służą do zamrażania świeżej żywności.

Docelowa temperatura przechowywania [OC]

Jajka, gotowana żywność, zapakowana żywność, owoce i warzywa, nabiał, ciasta, napoje i inne produkty nie nadające się do zamrożenia.

Owoce morza (ryby, krewetki, małże), produkty słodkowodne oraz produkty mięsne (zalecane 3 miesiące, im dłuższy czas przechowywania, tym mniej smaczny i odżywczy jest produkt), odpowiednia na zamrożone świeże produkty.

Owoce morza (ryby, krewetki, małże), produkty słodkowodne oraz produkty mięsne (zalecane 3 miesiące, im dłuższy czas przechowywania, tym mniej smaczny i odżywczy jest produkt), nieodpowiednia na mrożone świeże produkty.

Owoce morza (ryby, krewetki, małże), produkty słodkowodne oraz produkty mięsne (zalecane 2 miesiące, im dłuższy czas przechowywania, tym mniej smaczny i odżywczy jest produkt), nieodpowiednia na mrożone świeże produkty.

Owoce morza (ryby, krewetki, małże), produkty słodkowodne oraz produkty mięsne (zalecany 1 miesiąc, im dłuższy czas przechowywania, tym mniej smaczny i odżywczy jest produkt), nieodpowiednia na mrożone świeże produkty.

Świeża wieprzowina, wołowina, ryby, kurczak, niektóre zapakowane przetworzone produkty, itp. (zalecane spożycie tego samego dnia, najlepiej w ciągu maksymalnie 3 dni). Częściowo zapakowane przetworzone produkty (produkty nie nadające się do zamrożenia)

Komora bezgwiazdkowa

Świeża/mrożona wieprzowina, wołowina, kurczak, produkty słodkowodne, itp. (7 dni poniżej 0°C, powyżej 0°C zalecane jest spożycie tego samego dnia, najlepiej maksymalnie w ciągu 2 dni). Owoce morza (poniżej 0°C przez 15 dni, nie zaleca się przechowywania w temperaturze powyżej 0°C)

Komora do przechowywania świeżej żywności

Świeża wieprzowina, wołowina, ryby, kurczak, gotowane produkty, itp. (zalecane spożycie tego samego dnia, najlepiej w ciągu maksymalnie 3 dni).

Komora do przechowywania wina

Czerwone, białe, musujące wino itp.

• Uwaga: należy przechowywać produkty zgodnie z zalecaniami dla komór lub według temperatury przechowywania produktu. • Jeśli urządzenie chłodnicze nie będzie użytkowane i puste przez długi czas, należy je wyłączyć, rozmrozić, wymyć, wysuszyć i pozostawić z otwartymi drzwiami, aby uniknąć powstania pleśni wewnątrz. • Czyszczenie dystrybutora wody (dla produktów z dystrybutorem wody): Wyczyścić zbiorniki na wodę jeśli nie były użytkowane przez 48 godzin; jeśli woda nie była spuszczana przez 5 dni, wypłukać instalację wodną podłączoną do sieci wodociągowej. • Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019. • Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela. • Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https://eprel. ec.europa.eu/ - 189 -

INSTALACJA I WARUNKI PRACY URZĄDZENIA To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.

Instalacja przed pierwszym uruchomieniem • • • •

Należy wyrób rozpakować, usunąć taśmy klejące zabezpieczające drzwi i wyposażenie. Ewentualne po­zo­stałe reszt­ki kleju można usunąć delikatnym środkiem myjącym Styropianowych elementów opakowania nie należy wyrzucać. W przy­pad­ku ko­niecz­no­ści ponownego prze­wożenia, chłodziarko-za­ mra­żar­kę na­le­ży zapakować w ele­men­ty ze sty­ro­pia­nu i fo­lię oraz za­bez­pie­czyć taśmą kle­ją­cą. Wnętrze chłodziarki i zamrażarki oraz ele­men­ty wyposażenia należy wymyć let­nią wodą z do­dat­kiem pły­nu do mycia na­czyń, a na­stęp­nie wy­trzeć i wy­su­szyć. Chłodziarko-zamrażarkę należy ustawić na równym, poziomym i stabilnym podłożu, w su­chym, prze­wie­trza­nym i nie­na­sło­necz­nio­nym pomieszczeniu z dala od źródeł ciepła, takich jak kuch­nia, grzej­nik centralnego ogrze­wa­nia, rura centralnego ogrzewania, instalacja wody ciepłej itp. Na powierzchniach zewnętrznych wyrobu może znajdować się folia ochronna, należy ją usunąć. Należy zapewnić ustawienie wyrobu w poziomie,odpowiednio wkręcając 2 regulowane nóżki (Rys. 3). Dla zapewnienia swobodnego otwierania drzwi, odległość pomiędzy ścianą boczną wyrobu (od strony zawiasów drzwi), a ścianą pomieszczenia przedstawiona jest na rysunku 5.* Należy zadbać o odpowiednią wentylację pomieszczenia i swobodny obieg powietrza ze wszystkich stron urządzenia (Rys. 6).*

Minimalne odległości od źródeł ciepła • • •

od kuchni elektrycznych, gazowych i innych - 30 mm, od pieców zasilanych olejem lub węglem - 300 mm, od piekarników do zabudowy - 50 mm

Jeżeli nie jest możliwe zachowanie wyżej określonych odległości należy zastosować odpowiednią płytę izolacyjną Uwaga: • Tylna ściana lodówki, a szczególnie skraplacz i inne elementy układu chłodniczego nie mogą stykać się z innymi elementami, które mogą powodować uszkodzenie, w szczególności (z rurą CO i doprowadzającą wodę). • Niedopuszczalne jest jakiekolwiek manipulowanie czę­ścia­mi agre­ga­ tu. Na­le­ży zwró­cić szcze­gól­ną uwa­gę, aby nie uszko­dzić rur­ki ka­ pi­lar­nej, wi­docz­nej we wnę­ce na sprę­żar­kę. Rur­ka ta nie może być do­gi­na­na, prostowana ani zwijana. • Uszkodzenie rurki ka­pi­lar­nej przez użyt­kow­ni­ka od­bie­ra mu pra­wa wy­ni­ka­ją­ce z gwarancji (rys. 8). • W wybranych modelach uchwyt drzwi znajduje się wewnątrz wyrobu i należy go przykręcić własnym wkrętakiem.

Podłączenie zasilania • • • •

Przed podłączeniem zaleca się ustawić pokrętło regulatora temperatury na pozycję „OFF” lub inna powodującą odłączenie urządzenia od zasilania (Patrz strona z opisem sterowania). Urządzenie należy podłączyć do sieci prądu przemiennego 220240V, 50Hz, po­przez prawidłowo zainstalowane gniazd­ko elektryczne, uziemione i za­bez­pie­czo­ne bezpiecznikiem 10 A. Uziemienie urządzenia jest wy­ma­ga­ne przepisami prawa. Producent zrze­ka się jakiejkolwiek od­po­wie­dzial­no­ści z ty­tu­łu ewen­tu­al­nych szkód, jakie mogą po­nieść osoby lub przedmioty na sku­tek niewypełnienia obowiązku na­ło­żo­ne­go przez ten przepis. Nie należy używać łączników adaptacyjnych, gniazd wielokrotnych (rozdzielaczy), przed­łu­ża­czy dwużyłowych. Jeśli za­cho­dzi konieczność sto­so­wa­nia przed­łu­ża­cza, może to być tylko przed­łu­żacz z kółkiem ochronnym, jed­no­gniaz­do­wy po­sia­da­ją­cy atest bezpieczeństwa VDE/GS. Jeśli zostanie zastosowany przed­łu­żacz (z kołkiem ochronnym, po­sia­da­ją­cy znak bezpieczeństwa), to jego gniazdo musi leżeć w bezpiecznej od­le­gło­ści od zle­wo­zmy­wa­ków i nie może być narażone na zalewanie wodą i różnymi ściekami. Dane znajdują się na tabliczce znamionowej, umieszczonej na dole ściany wewnątrz ko­mo­ry chłodziarki**

Odłączenie od zasilania Należy zapewnić możliwość odłączenia urzą­dze­nia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wy­łącz­ni­ka dwubiegunowego (rys. 9). Klasa klimatyczna Informacja o klasie klimatycznej urządzenia znajduje się na tabliczce znamionowej. Wskazuje ona, w jakiej temperaturze otoczenia (tj. pomieszczenia, w którym pracuje) wyrób działa optymalnie (prawidłowo). Klasa klimatyczna

Dozwolona temperatura otoczenia

rozszerzona umiarkowana

Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od

Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od

Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od

Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 43 °C

* Nie dotyczy urządzeń do zabudowy ** W zależności od modelu

ROZPAKOWANIE Urządzenie na czas trans­por­tu zostało za­bez­pie­czo­ne przed uszko­dze­niem. Po roz­pa­ko­wa­niu urzą­dze­nia pro­si­ my Pań­stwa o usu­nię­cie ele­men­tów opa­ko­wa­nia w spo­sób nieza­gra­ża­ją­cy śro­do­wi­sku. Wszystkie materiały za­sto­so­wa­ne do opa­ko­wa­nia są nie­szko­dli­we dla środowiska na­tu­ral­ ne­go, w 100% nadają się do odzysku i oznakowano je od­po­wied­nim symbolem. Uwaga! Materiały opa­ko­wa­nio­we(wo­recz­ki po­li­ety­ le­no­we, kawałki sty­ro­pia­nu itp.) na­le­ży w trakcie rozpakowywania trzy­mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ­ DZEŃ To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

OBSŁUGA I FUNKCJE Przechowywanie produktów w chłodziarce i zamrażarce • • • • • • • • •

Produkty należy umieszczać na ta­le­rzy­kach, w pojemnikach lub opa­ ko­wa­ne w fo­lię spożywczą. Roz­sta­wić rów­no­mier­nie na powierzchni półek. Należy zwrócić uwagę czy żywność nie do­ty­ka ściany tylnej, jeżeli tak, wówczas może to spo­wo­do­wać oszro­nie­nie lub za­wil­go­ce­nie produktów. Nie należy wstawiać do chłodziarki naczyń z gorącą zawartością. Produkty łatwo przejmujące zapachy obce, jak masło, mleko, ser biały oraz ta­kie, które wydzielają in­ten­syw­ny za­pach, np. ryby, wędliny, sery – należy umieszczać na półkach opakowane w folię lub w szczel­ nie zamkniętych po­jem­ni­kach. Przechowywanie warzyw po­sia­dających dużą ilość wody, spowoduje osadzanie się pary wodnej nad po­jem­ni­ka­mi na warzywa; nie przeszkadza to pra­wi­dło­we­mu funk­cjo­no­wa­niu chło­dziar­ki. Przed włożeniem do chłodziarki wa­rzy­w należy je dobrze osuszyć. Za duża ilość wil­go­ci skraca czas prze­cho­wy­wa­nia warzyw, zwłaszcza li­ścia­stych. Należy przechowywać warzywa nie myte. Mycie usuwa naturalną ochronę, dla­te­go lepiej umyć warzywa bez­po­śred­nio przed spożyciem. Zaleca się układanie produktów w koszach 1, 2, 3* do naturalnej granicy załadowania (Rys. 11a/ 11b).** 1. Opakowane produkty 2. Półka parownika / półka 3. Naturalna granica załadunku 4.

Dopuszcza się układanie produktów na półkach drucianych parownika zamrażarki.* Dopuszcza się wysunięcie produktów na półce o 20-30 mm od naturalnej granicy załadunku.** Możliwe jest usunięcie dolnego kosza dla zwiększenia przestrzeni załadunku i ułożenie produktów w komorze na dnie do max. wysokości.*

Zamrażanie produktów** • • • •

Zamrażać można praktycznie wszyst­kie artykuły spożywcze, z wyjątkiem jarzyn spożywanych w stanie su­ro­wym, np. zielonej sałaty. Do zamrażania używa się jedynie ar­ty­ku­łów spożywczych o najwyższej ja­ko­ści, podzielonych na porcje prze­zna­czo­ne do jednorazowego spożycia. Produkty należy opakować w ma­te­riały bez zapachu, odporne na przenikanie po­wie­trza i wilgoci oraz nie­wrażli­we na tłuszcze. Najlepszymi ma­te­ria­ła­mi są: wo­recz­ki, arkusze z folii po­li­ety­le­no­wej, aluminiowej. Opakowanie powinno być szczelne i ściśle przylegać do zamrożonych pro­duk­tów. Nie należy sto­so­wać opa­ko­wań szklanych.

Świeże i ciepłe artykuły spożywcze (w temperaturze otoczenia), włożone w celu zamrożenia, nie powinny stykać się już z zamrożoną żywnością. Zaleca się, aby w ciągu doby nie wkła­dać do zamrażarki, jed­no­ra­zo­ wo wię­cej świeżej żywności niż podano w karcie produktu. Dla zachowania dobrej jakości za­mra­ża­nych produktów zaleca się prze­gru­po­wać znajdujące się w środkowej szufladzie zamrażarki mro­żon­ki tak, aby nie sty­ka­ły się z pro­duk­ta­mi jesz­cze nie zamrożonymi*. Zalecamy zamrożone porcje prze­su­nąć na jedną stronę szuflady za­ mra­ża­nia, a świeże porcje do zamrożenia, ułożyć po przeciwnej stronie mak­sy­mal­nie do­su­nię­te do ściany tylnej i bocznej szuflady. Do zamrażania produktów używać przestrzeni oznaczonej ! . Należy pamiętać, że na tem­pe­ra­tu­rę w komorze zamrażarki mają wpływ między innymi: temperatura oto­cze­nia, stopień wypełnienia pro­duk­ta­mi żyw­no­ścio­wy­mi, czę­sto­tli­wość otwierania drzwi, nastawa ter­mo­sta­tu Gdyby po zamknięciu komory za­mra­żar­ki drzwi nie dawały się na­ tych­miast otworzyć z powrotem, ra­dzi­my po­cze­kać 1 do 2 minut, aż powstałe tam pod­ci­śnie­nie zo­sta­nie skompensowane.

Czas przechowywania zamrożonych produktów zależy od ich jakości w stanie świeżym przed zamrożeniem, oraz od temperatury przechowywania. Przy zachowaniu temperatury -18°C lub niższej zalecane są następujące okresy przechowywania: Produkty

Komora szybkiego chłodzenia nie służy do przechowywania mrożonego jedzenia. W komorze tej można wytwarzać i przechowywać kostki lodu.

Uwaga: Jeżeli urządzenie nie posiada komory , oznacza to, że To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.

* Dotyczy urządzeń z komorą zamrażarki w dolnej części sprzętu ** Dotyczy urządzeń posiadających komorę zamrażarki *** Nie dotyczy urządzeń wyposażonych w komory zamrażania oznaczonych

STEROWANIE Sterowanie urządzeniem Panel sterowania jest przedstawiony na rysunku 10, dla przypomnienia znajduje się on również poniżej:

1 - Źródło światła 2 - Termostat

Regulacja temperatury wewnątrz urządzenia Zmiana ustawienia pokrętła powoduje zmianę temperatury w urządzeniu: Pozycja OFF/0 Urządzenie wyłączone urządzeniu panuje najwyższa temperatura Pozycja 1 W (wewnątrz jest cieplej) Pozycje 2-6 W urządzeniu panuje średnia temperatura urządzeniu panuje najniższa temperatura Pozycja 7 W (wewnątrz jest zimniej) Uwaga: • Pokrętło termostatu w Twoim urządzeniu może być wyskalowane w inny sposób niż w niniejszym opisie. Ogólna zasada jego działania jest opisana powyżej. • Jeżeli na pokrętle Twojego urządzenia nie ma pozycji oznaczonej jako „OFF” lub „0”, całkowite wyłączenie urządzenia jest możliwe poprzez odłączenie przewodu zasilającego z gniazdka. Przed odłączeniem należy ustawić najniższą wartość na termostacie.

Dodatkowe informacje dotyczące temperatury •

Na temperaturę wewnątrz urządzenia ma wpływ wiele czynników. Ustawienie pokrętła zależy między innymi od temperatury otoczenia, stopnia nasłonecznienia, częstotliwości otwierania drzwi urządzenia, ilości żywności. Ustawienie pośrednie pokrętła jest w większości przypadków najbardziej optymalne. Nie należy zapełniać komór przed jej wychłodzeniem, trwa to około 4 h. Nie należy zmieniać nastawy temperatury z powodu zmiany pory roku. Wzrost temperatury otoczenia zostanie wykryty przez czujnik i sprężarka automatycznie zostanie uruchomiona przez dłuższy okres czasu w celu utrzymania ustawionej we wnętrzu komór temperatury. Niewielkie zmiany temperatury są zjawiskiem normalnym i mogą występować na przykład podczas przechowywania w chłodziarce dużych ilości świeżych produktów lub gdy drzwi pozostały otwarte przez dłuższy okres czasu. Nie będzie to miało wpływu na produkty żywnościowe a temperatura szybko powróci do poziomu nastawy.

OŚWIETLENIE Rozdział ten dotyczy urządzeń wyposażonych fabrycznie w oświetlenie żarowe oraz wybranych urządzeń wyposażonych w oświetlenie LED w postaci żarówki z gwintem E14.

Wymiana oświetlenia • • • • •

Ustawić pokrętło na pozycję „OFF”, na­stęp­nie wyjąć wtyczkę z gniazda sie­cio­we­go. Zdemontować osłonę żarówki i ją ściągnąć (Rys. 18). Wymienić żarówkę na sprawną o identycznych parametrach jak fabrycznie zamontowana w urządzeniu (220-240V, gwint E14, mak­sy­ mal­ne wymiary bańki: średnica - 26 mm, dłu­gość 55 mm). Zamocować osłonę żarówki. Nie należy stosować żarówek o mniejszej lub większej mocy, stosować jedynie żarówki o parametrach wyżej podanych.

Uwaga: • Użyte oświetlenie nie może być stosowane do oświetlania pomieszczeń domowych. • Jeżeli w niniejszej instrukcji nie występuje rysunek oznaczony jako 18, wymiany oświetlenia może dokonać wykwalifikowany technik serwisu.

JAK EKONOMICZNIE UŻYTKOWAĆ LODÓWKĘ Porady praktyczne • • • • •

Nie umieszczać lodówki ani zamrażarki w pobliżu grzejników, piekarników lub narażać na bezpośrednie działanie promieni słonecznych. Upewnić się, że otwory wentylacyjne nie są zakryte. Raz lub dwa razy do roku należy je oczyścić, odkurzyć. Wybrać właściwą temperaturę: temperatura 6 do 8°C w lodówce oraz -18°C w zamrażarce jest wystarczająca. Podczas wyjazdu na urlop, należy zwiększyć temperaturę w lodówce. Drzwi lodówki lub zamrażarki otwierać tylko, gdy jest to konieczne. Dobrze jest wiedzieć, jaka żywność jest przechowywana w lodówce i dokładnie gdzie się znajduje. Niewykorzystane produkty należy jak najszybciej schować z powrotem do lodówki lub zamrażarki zanim się nagrzeją. Regularnie wycierać wnętrze lodówki ściereczką nasączoną łagodnym detergentem. Urządzenia bez funkcji automatycznego rozmrażania, należy regularnie rozmrażać. Nie pozwolić na uformowanie się warstwy szronu o grubości powyżej 10 mm. Uszczelkę wokół drzwi utrzymywać w czystości, w przeciwnym wypadku drzwi nie będą się całkowicie domykać. Należy zawsze wymienić uszkodzoną uszczelkę.

Co oznaczają gwiazdki?

Temperatura nie wyższa niż -6°C wystarcza do przechowania zamrożonej żywności przez około tydzień. Szuflady lub komory oznaczone jedną gwiazdką spotyka się (najczęściej) w tańszych lodówkach. W temperaturze poniżej -12°C można przechowywać żywność przez 1-2 tygodnie bez utraty smaku. Nie jest ona wystarczająca do zamrażania żywności. Głównie stosowane do zamrażania żywności w temperaturze poniżej -18°C. Pozwala na zamrożenie świeżej żywności o masie do 1 kg. Tak oznaczone urządzenie pozwala na przechowywanie żywności w temperaturze poniżej -18°C i zamrażanie większych ilości żywności.

Porady praktyczne Ze względu na naturalną cyrkulację powietrza, w komorze lodówki występują różne strefy temperatur. Obszar najchłodniejszy znajduje się bezpośrednio ponad szufladami na warzywa. W tej strefie należy przechowywać delikatne i łatwo psujące się produkty jak: - ryby, mięso, drób, - wędliny, gotowe potrawy, - potrawy lub wypieki zawierające jaja lub śmietanę, - świeże ciasto, mieszanki ciast, - pakowane warzywa i inną świeżą żywność z etykietą nakazującą przechowywanie w temperaturze około 4°C. Najcieplej jest w górnej części drzwi. Tutaj najlepiej przechowywać masło i sery.

Produkty, których nie należy przechowywać w lodówce Nie wszystkie produkty nadają się do przechowywania w lodówce. Należą do nich: - owoce i warzywa wrażliwe na niskie temperatury, jak na przykład banany, avocado, papaja, marakuja, bakłażany, papryka, pomidory i ogórki, - owoce niedojrzałe, - ziemniaki. Uwaga: Przykładowe rozmieszczenie produktów w urządzeniu- Rys. 12. Aby osiągnąć najlepszy poziom konserwacji żywności przez jak najdłuższy okres i uniknąć jej marnowania, należy rozmieścić produkty jak pokazano na Rys 12. Dodatkowo rysunek ten obrazuje rozkład szuflad, koszy i półek, który umożliwia najbardziej efektywne wykorzystanie energii przez urządzenie chłodnicze. Przechowywanie żywności w odpowiednich warunkach i temperaturze, wydłuży jej okres przydatności do spożycia i zoptymalizuje zużycie energii elektrycznej. Zakres odpowiednich temperatur powinien znajdować się na opakowaniach lub etykietach produktów spożywczych.

ODSZRANIANIE, MYCIE I KONSERWACJA Uwaga: Do czyszczenia obudowy i części plastikowych wyrobu nigdy nie używać rozpuszczalników oraz ostrych, ściernych środków czyszczących (np. proszków czy mleczek do czyszczenia)! Stosować tylko delikatne środki myjące w płynie oraz miękkie szmatki. Nie używać gąbek.

Odszranianie i mycie chłodziarki *** •

Na ścianie tylnej komory chłodziarki po­wsta­je szron, który jest usuwany au­to­ma­tycz­nie. W czasie odszraniania, wraz ze skro­pli­na­mi, do otworu w rynience mogą do­sta­wać się zanieczyszczenia. Może to spo­wo­do­wać zatkanie otworu. W takim przypadku otwór należy delikat nie prze­tkać przepychaczem (Rys. 13). Urządzenie pracuje cyklicznie: chło­dzi (wówczas na ścianie tylnej osa­dza się szron) następnie odszrania się (krople spływają po ścianie tylnej). Przed przystąpieniem do czysz­cze­nia należy bezwzględnie odłączyć urzą­dze­nie od zasilania, poprzez wyjęcie wtyczki z gniazdka sie­cio­ we­go, wy­łą­cze­nie lub wykręcenie bezpiecznika. Nie wolno dopuścić do tego, aby woda dostała się do panelu ste­ro­wa­nia lub oświetlenia. Nie zalecamy stosować środków do roz­mra­ża­nia w aerozolu. Mogą one po­wo­do­wać powstawanie mie­sza­nin wy­bu­cho­wych, zawierać roz­pusz­czal­ni­ki mo­gą­ce uszkodzić pla­sti­ko­we części urzą­dze­nia, a nawet być szko­dli­we dla zdro­wia. Należy zwrócić uwagę, aby w miarę moż­li­wo­ści woda używana do mycia nie spły­wa­ła przez otwór odpływowy do po­jem­ni­ka odparowania. Całe urządzenie z wyjątkiem uszczel­ki drzwi należy myć delikatnym de­ter­gen­tem. Uszczelkę w drzwiach należy wyczyścić czy­stą wodą i wytrzeć do sucha. Należy umyć ręcznie dokładnie wszystkie elementy wyposażenia (pojemniki na warzywa, balkoniki, półki szklane itp.).

Odszranianie i mycie zamrażarki** • • • • • •

Odszranianie komory zamrażania za­le­ca się połączyć z myciem wyrobu. Większe nagromadzenie się lodu na powierzchniach mrożących, utrudnia sku­tecz­ność pracy urządzenia i po­wo­du­je zwiększone zużycie energii elek­trycz­nej. Zalecamy rozmrażać urządzenie przy­naj­mniej raz lub dwa razy w roku. W razie większego nagromadzenia się lodu, rozmrażanie należy przeprowadzać częściej. Jeśli w środku znajdują się produkty, to należy ustawić pokrętło na pozycję max. na około 4 godziny przed planowanym rozmrożeniem. Zapewni to możliwość przechowywania produktów w tem­pe­ra­tu­rze otoczenia przez dłuższy czas. Po wyjęciu żywności z zamrażarki należy włożyć do miski, owinąć kilkoma warstwami papieru gazetowego, zawinąć w koc i przechowywać w chłodnym miejscu. Rozmrażanie zamrażarki powinno być przeprowadzone możliwie szybko. Dłuż­sze przechowywanie produktów w temperaturze otoczenia, skraca czas ich przydatności do spożycia.

Aby odszronić komorę zamrażarki, na­le­ży** • • • • • •

Wyłączyć urządzenie przy pomocy panelu sterowania, następnie wyjąć wtyczkę z gniazdka. Otworzyć drzwi, wyjąć produkty. W zależności od modelu wysuń kanalik odpływowy znajdujący się w dolnej części komory zamrażarki i podstaw naczynie. Zostawić drzwi otwarte, przyspieszy to proces rozmrażania. Dodatkowo można umieścić w komorze zamrażarki naczynie z gorącą (ale nie gotującą się) wodą. Wymyć i wysuszyć wnętrze za­mra­żar­ki. Uruchomić urządzenie zgodnie z od­po­wied­nim punktem instrukcji.

Automatyczne odszranianie chłodziarki**** Komora chłodziarki została wyposażona w funkcję automatycznego odszraniania. Jednakże na tylnej ścianie komory chłodziarki może stworzyć szron. Dzieje się tak zazwyczaj, gdy wiele świeżych produktów spożywczych przechowuje się w komorze chłodziarki.

Automatyczne odszranianie zamrażarki**** Komora zamrażarki została wyposażona w funkcję automatycznego odszraniania (no-frost). Żywność jest zamrażana schłodzonym powietrzem obiegowym, a wilgoć z komory zamrażarki odprowadzana na zewnątrz. W rezultacie w zamrażarce nie tworzy się zbędne oblodzenie i szron a produkty nie przymarzają do siebie. Mycie ręczne komory chłodziarki i zamrażarki.**** Zaleca się aby co najmniej raz do roku umyć komorę chłodziarki i zamrażarki. Zapobiega to powstawaniu bakterii i nieprzyjemnych zapachów. Należy wyłączyć cały wyrób, wyciągnąć z komór produkty i umyć przy użyciu wody z dodatkiem delikatnego detergentu. Na koniec wytrzeć komory szmatką. Wyjmowanie i wkładanie półek***** Unieść i wysunąć półkę, a następnie wsunąć do oporu tak, aby zatrzask półki znalazł się w wybraniu prowadnicy (Rys. 15). Wyjmowanie i wkładanie balkonika***** Unieść balkonik, wyjąć i wsadzić od góry z powrotem w pożądane położenie (Rys. 16). Uwaga: W żadnym wypadku do wnętrza za­mra­żar­ki nie wolno wstawiać grzej­ni­ka elek­trycz­ne­go, nawiewowego, ani su­szar­ki do włosów.

Dotyczy urządzeń posiadających komorę zamrażarki Nie dotyczy urządzeń z Systemem Bezszronowym Dotyczy urządzeń posiadających komorę chłodziarki. Nie dotyczy urządzeń z Systemem Bezszronowym Dotyczy urządzeń wyposażonych w System Bezszronowy Nie dotyczy zamrażarek

Urządzenie nie działa

Przerwa w obwodzie instalacji elektrycznej

- sprawdzić, czy wtycz­ka jest włożona prawidłowo do gniaz­da sieci zasilającej - sprawdzić, czy ka­bel zasilający urządzenia nie jest uszko­dzo­ny - sprawdzić, czy jest napięcie w gniazd­ku pod­łą­cza­jąc inne urządzenie np. lamp­kę nocną - sprawdzić, czy urządzenie jest włączone poprzez ustawienie termostatu na pozycji większej od „OFF” lub „0”.

Nie działa oświe­tle­nie we­ wnątrz komory

Żarówka jest po­lu­zo­wa­na lub przepalona (W urządzeniach z oświetleniem żarowym).

- sprawdzić punkt poprzedni “Urządzenie nie działa” - dokręcić lub wy­mie­nić przepaloną ża­rów­kę (W urządzeniach z oświetleniem żarowym).

Złe ustawienie pokrętła regulacyjnego

- przestawić pokrętło na niższą pozycję

Pozostałe przyczyny jak w pkt „Urządzenie zbyt słabo chodzi i/lub mrozi”

- sprawdzić wg ptk. poprzedniego „Urządzenie zbyt słabo chłodzi i/lub mrozi”

Otwór odprowadzenia wody jest niedrożny (dotyczy urządzeń z otworem do odprowadzania skroplin)

- przeczyścić otwór odpływowy (patrz instrukcja obsługi rozdział - „Odszranianie chłodziarki”)

Utrudniony obieg powietrza wewnątrz komory

- ułożyć produkty spożywcze i pojemniki tak aby nie dotykały tylnej ściany chłodziarki

Urządzenie nie jest wypoziomowane

- wypoziomować urządzenie

Urządzenie styka się z meblami i/lub innymi przedmiotami

- urządzenie ustawić swobodnie tak, aby nie dotykało innych przedmiotów

Ciągła praca urzą­dze­nia

W dolnej czę­ści chło­dziar­ki gro­ma­dzi się woda

Dźwięki nie po­cho­dzą­ce od normalnej pra­cy urzą­dze­nia

Urządzenie zbyt słabo chło­ dzi i/lub mrozi

Złe ustawienie pokrętła regulacyjnego

- przestawić pokrętło na wyższą pozycję

Temperatura otoczenia jest większa lub mniejsza od temperatury podanej w tabeli ze specyfikacją techniczną urządzenia.

- urządzenie przy­sto­so­wa­ne jest do pra­cy w tem­pe­ra­ tu­rze, która jest podana w tabeli ze specyfikacją techniczną urządzenia.

Urządzenie stoi w miej­scu nasłonecznionym lub w pobliżu źródeł cie­pła

- zmienić miej­sce ustawienia urzą­dze­nia wg. in­struk­ cji ob­słu­gi

Jednorazowy za­ła­du­nek dużą ilością cie­płych pro­ duk­tów

- poczekać do 72 godzin na wy­chło­dze­nie (zmro­że­nie) pro­duk­tów i osiągnięcie żądanej tem­pe­ra­tu­ry wewnątrz komory

Utrudniony obieg po­wie­trza wewnątrz urzą­dze­nia

- ułożyć produkty spożywcze i pojemniki tak aby nie do­ty­ka­ły tylnej ściany chło­dziar­ki

Utrudniony obieg po­wie­trza z tyłu urzą­dze­nia

- odsunąć urzą­dze­nie od ściany min. 30 mm

Drzwiczki chłodziarki/zamrażarki są zbyt czę­sto otwierane i/lub za dłu­go pozostają otwarte

- zmniejszyć czę­sto­tli­wość otwierania drzwi i/lub skrócić czas, w którym drzwi po­zo­sta­ją otwarte

Drzwi nie domykają się

- produkty i pojemniki ułożyć tak aby nie utrudniały zamykania drzwi

Kompresor rzadko się załącza

- sprawdzić, czy temperatura otoczenia nie jest mniejsza niż zakres klasy klimatycznej

Źle włożona uszczelka drzwi

W trakcie normalnego użytkowania sprzętu chłodniczego mogą wystąpić różnego rodzaju dźwięki, które nie mają żadnego wpływu na poprawną pracę lodówki. Dźwięki, które łatwo usunąć: • hałas, gdy lodówka nie stoi pionowo - wyregulować ustawienie przy pomocy wkręcanych nóżek z przodu. Ewentualnie pod rolki z tyłu podłożyć miękki materiał, szczególnie gdy podłoga jest z płytek. • ocieranie się o sąsiedni mebel - odsunąć lodówkę. • skrzypienie szuflad lub półek - wyjąć i ponownie włożyć szufladę lub półkę. • dźwięki od dotykających się butelek - odsunąć butelki od siebie. Dźwięki, które mogą być słyszalne podczas prawidłowej eksploatacji wynikają z pracy termostatu, sprężarki (załączenie), układu chłodniczego (kurczenie i rozszerzanie materiału pod wpływem różnic temperatur oraz przepływu czynnika chłodzącego).

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po­stę­po­ wa­niem z wyrobem. Serwis • • • •

Producent sprzętu sugeruje, by wszelkie naprawy i czyn­no­ści re­gu­la­ cyj­ne były wy­ko­ny­wa­ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Ze względu na bezpieczeństwo nie należy naprawiać urządzenia we własnym zakresie. Naprawy, wykonywane przez osoby nie posiadające wymaganych kwalifikacji mogą stanowić poważne niebezpieczeństwo dla użytkownika urządzenia. Minimalny okres obowiązywania gwarancji na urządzenie oferowane przez producenta, importera lub upoważnionego przedstawiciela jest podany w karcie gwarancyjnej. Urządzenie traci gwarancję w wyniku samowolnych adaptacji, przeróbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego części oraz innych samowolnych ingerencji w sprzęt niezgodnych z instrukcją obsługi.

Zgłoszenie naprawy oraz pomoc w razie usterki Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej:

Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich: • • • •

dyrektywy dyrektywy dyrektywy dyrektywy

niskonapięciowej 2014/35/UE kompatybilności elektromagnetycznej 2014/30/UE ekoprojektowania 2009/125/UE RoHS 2011/65/UE

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
