Typ produktu	Cyfrowa kamera z wbudowanym projektorem
Marka	Sony
Model	HDR-PJ320E
Wymiary (szer. x wys. x gł.)	57,5 x 66,0 x 117,5 mm
Waga (netto)	Ok. 210 g
Zasilanie	Akumulator litowo-jonowy (NP-FV30 lub odpowiednik)
Przetwornik	CMOS Exmor R 1/5,8 cala
Maksymalna rozdzielczość wideo	Full HD 1920 x 1080 (50p/50i)
Zoom optyczny	30x (zoom rozszerzony 60x)
Wbudowany projektor	Tak (LED, rozdzielczość 640 x 360, jasność 13 lumenów)
Główne funkcje	Nagrywanie wideo Full HD, zdjęcia 3 MP, stabilizacja obrazu Active, wykrywanie twarzy, tryb czarno-biały lub sepia, samowyzwalacz, odtwarzanie z projektorem
Nośnik danych	Karta pamięci SD/SDHC/SDXC, Memory Stick PRO Duo
Ekran	LCD 2,7 cala (230 400 punktów), obrotowy
Wyjścia	HDMI (micro), USB 2.0 (Hi-Speed), A/V (mini jack)
Konserwacja i czyszczenie	Czyścić obiektyw suchą, miękką ściereczką. Unikać narażenia na kurz i wilgoć. Używać dmuchawy do obiektywu.
Bezpieczeństwo	Nie narażać na kontakt z wodą. Nie demontować. Używać wyłącznie zalecanej ładowarki. Przechowywać poza zasięgiem dzieci.
Części zamienne i naprawialność	Bateria, ładowarka, kabel USB, zasilacz dostępne w Sony lub u autoryzowanych sprzedawców. Naprawa w autoryzowanym serwisie.
Informacje ogólne	Rok premiery: 2013. Języki menu: francuski, angielski itp. Kompatybilny z Windows/Mac.

Często zadawane pytania - HDR-PJ320 E SONY

Jak włączyć i wyłączyć kamerę?

Aby włączyć, przesuń osłonę obiektywu lub naciśnij przycisk POWER. Aby wyłączyć, przytrzymaj POWER aż do zgaśnięcia wskaźnika.

Jak korzystać z wbudowanego projektora?

Otwórz osłonę projektora, a następnie naciśnij PROJECTOR. Ustaw ostrość za pomocą pokrętła ostrości. Użyj przycisku VOL do regulacji głośności.

Jakiej karty pamięci mogę użyć?

Kamera obsługuje karty SD, SDHC i SDXC oraz Memory Stick PRO Duo. Włóż ją do gniazda znajdującego się pod ekranem.

Jak ustawić datę i godzinę?

Przejdź do MENU > USTAWIENIA > DATA/GODZINA. Użyj strzałek do regulacji, a następnie zatwierdź przyciskiem OK.

Bateria szybko się rozładowuje, co robić?

Sprawdź, czy używasz oryginalnej baterii Sony (NP-FV30). Unikaj skrajnych temperatur. Wyłącz Wi-Fi (jeśli jest) i zmniejsz jasność ekranu. Naładuj całkowicie przed użyciem.

Jak przesłać filmy na komputer?

Podłącz kamerę do komputera za pomocą kabla USB. Ustaw kamerę w tryb USB CONNECT. Komputer wykryje urządzenie. Skopiuj pliki z folderu AVCHD lub MP4.

Zoom nie działa, dlaczego?

Upewnij się, że przycisk ZOOM (W/T) nie jest zablokowany. W trybie zdjęć zoom może być ograniczony. Przełącz na tryb wideo, aby uzyskać maksymalny zoom.

Jak zresetować kamerę?

Otwórz osłonę obiektywu i włóż spinacz do otworu RESET znajdującego się w pobliżu uchwytu. Przytrzymaj przez 5 sekund. Ustawienia wrócą do wartości fabrycznych.

Czy mogę używać kamery jako kamery internetowej?

Tak. Podłącz kamerę do komputera przez USB, następnie wybierz USB CONNECT i z menu wybierz WEBCAM. Użyj dołączonego oprogramowania lub kompatybilnego oprogramowania innej firmy.

Jak wyczyścić obiektyw?

Użyj dmuchawy do usunięcia kurzu, a następnie suchej ściereczki z mikrofibry. Nigdy nie dotykaj obiektywu palcami. W przypadku uporczywych zabrudzeń użyj niewielkiej ilości płynu do czyszczenia optyki.

INSTRUKCJA OBSŁUGI HDR-PJ320 E SONY

Przydać się mogą aktualne informacje na stronie:

Dalsze informacje znajdują się również na stronie internetowej:

Zobacz także:

http://www.sony.net/ SonyInfo/Support/

Dodatkowe informacje o tym produkcie i odpowiedzi na najczęściej zadawane pytania są na naszej internetowej stronie Obsługi Klienta.

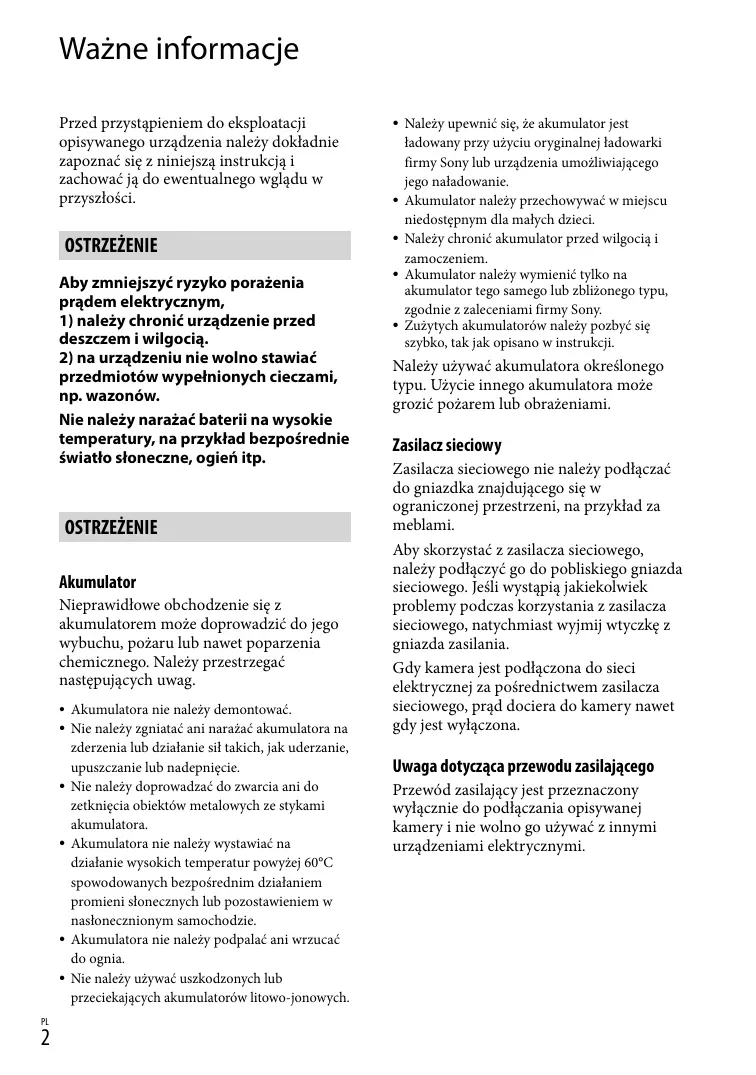

Przed przystąpieniem do eksploatacji opisywanego urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do ewentualnego wglądu w przyszłości.

OSTRZEŻENIE

Aby zmniejszyć ryzyko porażenia prądem elektrycznym,

1) należy chronić urządzenie przed deszczem i wilgocią. 2) na urządzeniu nie wolno stawiać przedmiotów wypełnionych cieczami, np. wazonów.

Nie należy narażać baterii na wysokie temperatury, na przykład bezpośrednie światło słoneczne, ogień itp.

OSTRZEŻENIE

Akumulator

Nieprawidłowe obchodzenie się z akumulatorem może doprowadzić do jego wybuchu, pożaru lub nawet poparzenia chemicznego. Należy przestrzegać następujących uwag.

• Akumulatora nie należy demontować.
• Nie należy zgniatać ani narażać akumulatora na zderzenia lub działanie sił takich, jak uderzanie, upuszczanie lub nadepnięcie.
• Nie należy doprowadzać do zwarcia ani do zetknięcia obiektów metalowych ze stykami akumulatora.
• Akumulatora nie należy wystawiać na działanie wysokich temperatur powyżej 60°C spowodowanych bezpośrednim działaniem promieni słonecznych lub pozostawieniem w nasłonecznionym samochodzie.
• Akumulatora nie należy podpalać ani wrzucać do ognia.
• Nie należy używać uszkodzonych lub przeciekających akumulatorów litowo-jonowych.
• Należy upewnić się, że akumulator jest ładowany przy użyciu oryginalnej ładowarki firmy Sony lub urządzenia umożliwiającego jego naładowanie.
• Akumulator należy przechowywać w miejscu niedostępnym dla małych dzieci.
• Należy chronić akumulator przed wilgocią i zamoczeniem.
• Akumulator należy wymienić tylko na akumulator tego samego lub zbliżonego typu, zgodnie z zaleceniami firmy Sony. Zużytych akumulatorów należy pozbyć się szybko, tak jak opisano w instrukcji.

Należy używać akumulatora określonego typu. Użycie innego akumulatora może grozić pożarem lub obrażeniami.

Zasilacz sieciowy

Zasilacza sieciowego nie należy podłączać do gniazdka znajdującego się w ograniczonej przestrzeni, na przykład za meblami.

Aby skorzystać z zasilacza sieciowego, należy podłączyć go do pobliskiego gniazda sieciowego. Jeśli wystąpią jakiekolwiek problemy podczas korzystania z zasilacza sieciowego, natychmiast wyjmij wtyczkę z gniazda zasilania.

Gdy kamera jest podłączona do sieci elektrycznej za pośrednictwem zasilacza sieciowego, prąd dociera do kamery nawet gdy jest wyłączona.

Uwaga dotycząca przewodu zasilającego

Przewód zasilający jest przeznaczony wyłącznie do podłączania opisywanej kamery i nie wolno go używać z innymi urządzeniami elektrycznymi.

KLIENCI Z EUROPY

Uwaga dla klientów w krajach stosujących dyrektywy UE

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Przedsiębiorca wprowadzający produkt do obrotu na terytorium Rzeczypospolitej Polskiej jest Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey KT13 0XW, Wielka Brytania. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji.

Urządzenie przetestowano i stwierdzono jego zgodność z limitami określonymi w przepisach dotyczących zgodności elektromagnetycznej dotyczących wykorzystania przewodów połączeniowych krótszych niż 3 metry.

Uwaga

Na obraz i dźwięk z urządzenia może wpływać pole elektromagnetyczne o określonej częstotliwości.

Uwaga

Jeśli ładunki elektrostatyczne lub pola elektromagnetyczne spowodują przerwanie przesyłania danych, należy uruchomić ponownie aplikację lub odłączyć, a następnie ponownie podłączyć kabel komunikacyjny (USB itp.).

Pozbywanie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol umieszczony na baterii lub na jej opakowaniu oznacza, że nie może być ona traktowana jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenia, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu.

Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz

Zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne.

W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej.

Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki.

W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki.

W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Ustawienie języka

• Do ilustracji procedur obsługi wykorzystano zrzuty ekranu w danym języku. W razie potrzeby przed przystąpieniem do korzystania z kamery należy zmienić język napisów na ekranie.

Wybrać kolejno: → [MENU] → [Konfiguracja]

→ [Ustawienia ogólne] → [Language

Setting] → właściwy język.

Nagrywanie

• Przed rozpoczęciem nagrywania należy sprawdzić działanie funkcji nagrywania, aby mieć pewność, że obraz i dźwięk zostaną prawidłowo zarejestrowane.
• Nie jest przewidziana żadna rekompensata za wadliwe nagrania, nawet jeśli przyczyną problemów z nagrywaniem lub odtwarzaniem jest uszkodzenie kamery, nośnika itp. W różnych krajach i regionach świata stosowane są odmienne systemy kodowania kolorów w sygnale telewizyjnym. Do oglądania nagrań na ekranie telewizora kolorowego potrzebny jest odbiornik telewizyjny obsługujący format sygnału posiadanej kamery. Szczegółowe informacje na temat formatu sygnału można znaleźć w rozdziale zatytułowanym „Sposób korzystania z niniejszej instrukcji” (str. 8). Programy telewizyjne, filmy, taśmy wideo i inne materiały mogą być chronione prawami autorskimi. Nagrywanie takich materiałów bez upoważnienia może stanowić naruszenie praw autorskich.

Uwagi dotyczące eksploatacji

• Nie wolno wykonywać poniższych czynności. W przeciwnym razie może dojść do uszkodzenia nośnika zapisu, mogą wystąpić problemy z odtworzeniem nagrania, nagranie może zostać utracone albo mogą wystąpić inne nieprawidłowości.
• wyjmować karty pamięci, gdy świeci lub miga lampka dostępu (str. 18);
• odłączać akumulatora lub zasilacza od kamery (modele z zasilaczem), ani dopuszczać do wstrząsów lub drgań mechanicznych, gdy świeci lub miga na zielono lampka POWER/CHG (ładowanie) (str. 15) albo świeci lub miga lampka dostępu (str. 18)
• Przy włączonym zasilaniu kamery podłączonej do innych urządzeń za pośrednictwem przewodu USB nie należy zamykać panelu LCD. Dane zarejestrowanych obrazów mogą zostać utracone. Kamerę należy użytkować zgodnie z miejscowymi przepisami.

Panel LCD

• Ekran LCD został wykonany z wykorzystaniem nadzwyczaj precyzyjnej technologii, przy której efektywnie można korzystać z ponad 99,99% pikseli. Na ekranie LCD mogą się jednak pojawić czasami małe czarne lub jasne punkty (białe, czerwone, niebieskie lub zielone). Punkty te są normalnym efektem procesu produkcyjnego i nie mają żadnego wpływu na jakość nagrywanego obrazu.

Białe, czerwone, niebieskie lub zielone punkty

Uwagi dotyczące niniejszej instrukcji, ilustracji i informacji wyświetlanych na ekranie

• Przykładowe zrzuty ekranów w niniejszej instrukcji mają charakter poglądowy i zostały uzyskane za pomocą aparatu cyfrowego. Z tego względu ich wygląd może odbiegać od rzeczywistych obrazów i wskaźników wyświetlanych na monitorze posiadanej kamery. Rysunki kamery i wskaźników na jej ekranie zostały celowo powiększone lub uproszczone, aby ułatwić zrozumienie.
• Konstrukcja oraz dane techniczne kamery i akcesoriów mogą ulec zmianie bez powiadomienia.
• W niniejszej instrukcji pamięć wewnętrzna kamery (modele z pamięcią wewnętrzną) i karta pamięci określane są mianem „nośników zapisu”.
• W niniejszej instrukcji płyta DVD z nagranym obrazem w wysokiej rozdzielczości (HD) określana jest mianem płyty AVCHD.
• O ile nie podano inaczej, ilustracje i zrzuty ekranu wykorzystane w niniejszej instrukcji przedstawiają model HDR-PJ230E.

Więcej informacji o kamerze (Przewodnik użytkownika kamery „Handycam”)

Przewodnik użytkownika kamery „Handycam” to instrukcja elektroniczna dostępna w Internecie. Można w nim znaleźć dokładne wskazówki dotyczące wielu funkcji kamery.

1 Otworzyć stronę wsparcia technicznego produktów Sony.

http://www.sony.net/SonyInfo/Support/

2 Wybrać właściwy kraj lub region. 3 Na stronie wsparcia technicznego odnaleźć nazwę modelu posiadanej kamery.

• Nazwa modelu znajduje się na spodzie posiadanej kamery.

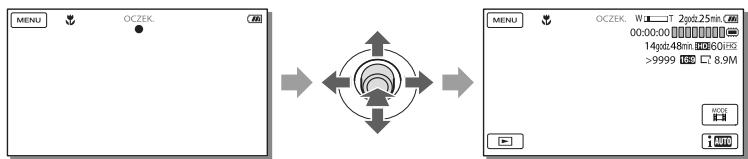

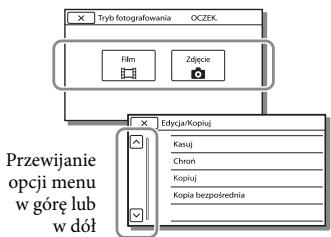

Wybieranie opcji z ekranu LCD

Przesunąć wybierak wielofunkcyjny w kierunku / /, aby wybrać żądaną opcję, a następnie nacisnąć środek wybieraka w celu dokonania wyboru.

Elementy zestawu

Numery w nawiasach ( ) oznaczają liczbę dostarczonych elementów.

Kamera (1) □ Przewód HDMI (1) Pomocniczy przewód połączeniowy USB (1)

• Znajdujący się w zestawie pomocniczy przewód połączeniowy USB należy stosować wyłącznie z opisywaną kamerą. Z przewodu tego należy korzystać, gdy wbudowany

przewód USB kamery jest za krótki do uzyskania połączenia.

Akumulator NP-FV30 (1) Instrukcja obsługi (Niniejsza instrukcja) (1)

Tylko w przypadku modeli HDR-CX280/ CX280E/CX290/CX290E/PJ220E/PJ230/ PJ230E

Zasilacz sieciowy (1) Przewód zasilający (1)

Uwagi

• Oprogramowanie „PlayMemories Home" oraz „Przewodnik pomocniczy PlayMemories Home" można pobrać z witryny Sony (str. 28).

Sposób korzystania z niniejszej instrukcji

W niniejszej instrukcji różnice w specyfikacjach poszczególnych modeli opisano razem.

W przypadku napotkania opisu „Modele z..." przypominającego poniższy, należy sprawdzić w tym rozdziale, czy opis dotyczy posiadanej kamery.

Znajduje się na spodzie posiadanej kamery.

Nazwa modelu (HDR-xxx)

Różnice w funkcjach

Nazwa modelu	Nośniki zapisu		Format sygnalu	Zȩcze USB	SteadyShot
	Pamięc wewétrzna + karta pAMIęc	Karta pAMIęc
HDR-CX220	-	✓	NTSC	Wejscie/ wyjscie	Elektroniczny
HDR-CX220E/ PJ220E	-	✓	PAL	Tylko wyjscie	Elektroniczny
HDR-CX230/ PJ230	✓	-	NTSC	Wejscie/ wyjscie	Elektroniczny
HDR-CX230E/ PJ230E	✓	-	PAL	Tylko wyjscie	Elektroniczny
HDR-CX280	-	✓	NTSC	Wejscie/ wyjscie	Optyczny
HDR-CX280E	-	✓	PAL	Tylko wyjscie	Optyczny
HDR-CX290	✓	-	NTSC	Wejscie/ wyjscie	Optyczny
HDR-CX290E	✓	-	PAL	Tylko wyjscie	Optyczny

Różnice w wyposażeniu

Ilustracje wykorzystane w niniejszej instrukcji dotyczą modelu HDR-PJ230E.

Nazwa modelu	Projektor
HDR-CX220/CX220E/CX230/CX230E/CX280/CX280E/CX290/CX290E	-
HDR-PJ220E/PJ230/PJ230E	✓

Różnice w dostarczonych akcesoriach

Nazwa modelu	Zasilacz siediowy	Przewód zasilajncy
HDR-CX220/CX220E/CX230/CX230E	-	-
HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E	✓	✓

Uwagi

• W przypadku poniższych zagadnień opisy uzupełniono o nazwę modelu.

- Zasady bezpieczeństwa (str. 2) - Części i elementy sterujące (str. 12) - Listy menu (str. 35) - Dane techniczne (str. 44)

Spis treści

Ważne informacje 2

Więcej informacji o kamerze (Przewodnik użytkownika kamery "Handycam"). 6

Wybieranie opcji z ekranu LCD. 6

Elementy zestawu 6

Sposób korzystania z niniejszej instrukcji 8

Różnice w funkcjach 8

Różnice w wyposażeniu 9

Różnice w dostarczonych akcesoriach 9

Części i elementy sterujące 12

Czynności wstępne

Ładowanie akumulatora 14

Podłączanie/odłączanie akumulatora 14

Ładowanie akumulatora przy użyciu zasilacza sieciowego (modele z zasilaczem sieciowym). 15

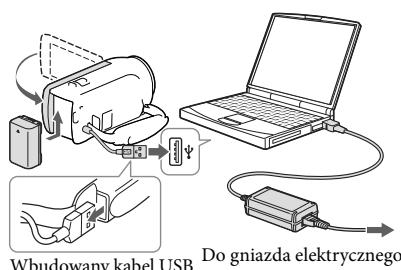

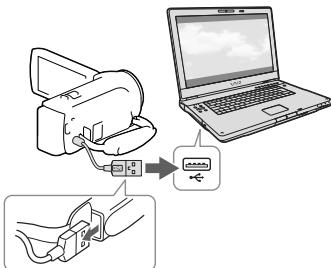

Ładowanie akumulatora przy użyciu komputera 15

Konfiguracja 17

Przygotowanie kamery 17

Zmiana nośnika zapisu (modele z pamięcią wewnętrzną) 17

Wkładanie karty pamięci 18

Nagrywanie/Odtwarzanie

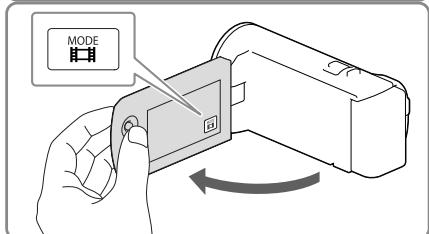

Nagrywanie 20

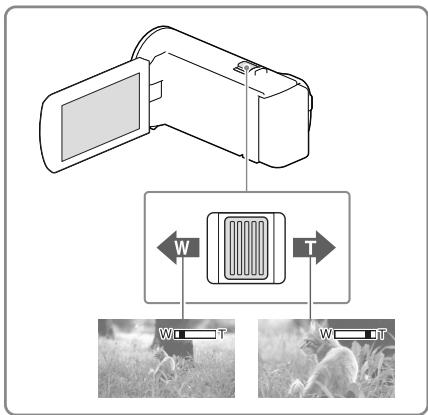

Praca z zoomem 21

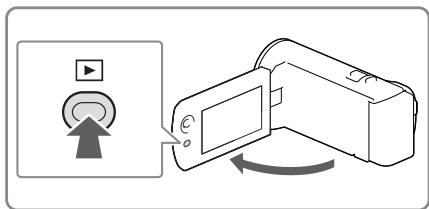

Odtwarzanie 22

Odtwarzanie obrazów na ekranie odbiornika TV 24

Korzystanie z wbudowanego projektora (modele z projektorem) 25

Zapisywanie filmów i zdjęć przy użyciu komputera

Odtwarzanie obrazów z poziomu komputera 27

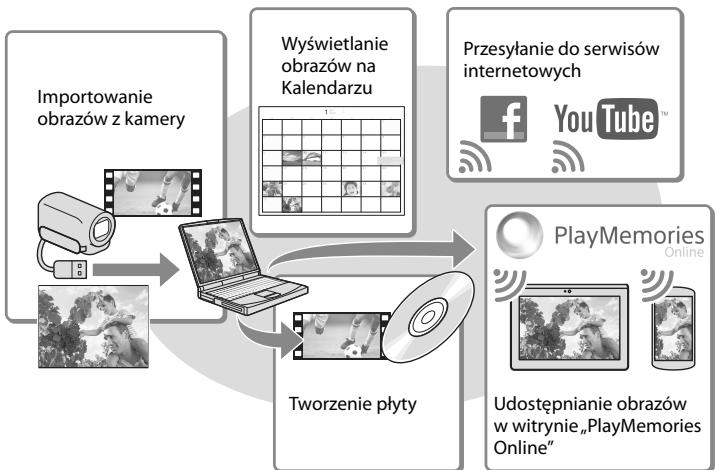

Możliwości oprogramowania „PlayMemories Home" (Windows) 27

Oprogramowanie dla komputerów Mac 27

Przygotowanie komputera (Windows) 28

Sprawdzenie komputera 28

Instalowanie oprogramowania "PlayMemories Home" na komputerze..... 28

Uruchamianie programu „PlayMemories Home" 30

Zapisywanie obrazów na zewnętrznym urządzeniu pamięciowym

Tworzenie płyty w formacie standardowej rozdzielczości (STD) za pomocą nagrywarki 31

Zapisywanie obrazów w wysokiej rozdzielczości (HD) na zewnętrznym urządzeniu pamięciowym (modele z zasilaczem sieciowym). 32

Dostosowywanie ustawień kamery

Korzystanie z menu. 34

Listy menu. 35

Pozostałe informacje/Indeks

Rozwiązywanie problemów 38

Informacje diagnostyczne/Wskaźniki ostrzegawcze 39

Zasady obchodzenia się z kamerą 41

Dane techniczne 44

Wskaźniki na ekranie 48

Indeks 50

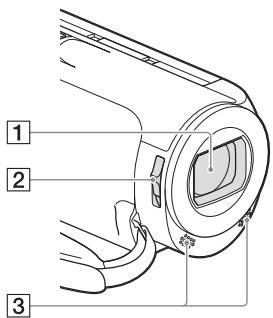

Części i elementy sterujące

Liczby w ( ) to numery odnośnych stron.

1 Obiektyw (obiektyw marki Carl Zeiss) 2 Przełącznik LENS COVER 3 Wbudowane mikrofony

HDR-PJ220E/PJ230/PJ230E

1 Ekran LCD (17)

Po obróceniu panelu LCD o 180 stopni można go zamknąć w taki sposób, aby ekran LCD pozostawał widoczny. Jest to wygodne podczas odtwarzania.

2 Wybierak wielofunkcyjny (6) 3 Przycisk (Podgląd obrazów) 4 Dźwignia PROJECTOR FOCUS (25) 5 Obiektyw Projektora (25)

HDR-CX220/CX220E/CX230/CX230E/ CX280/CX280E/CX290/CX290E

HDR-PJ220E/PJ230/PJ230E

1 Głośnik 2 Przycisk PROJECTOR (25) 3 Gniazdo HDMI OUT (24)

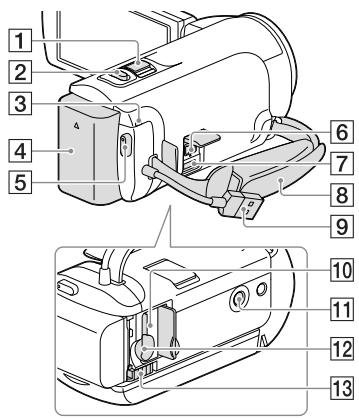

Dźwignia regulacji zbliżenia (21) 2 Przycisk PHOTO (20) 3 Lampka POWER/CHG (ładowanie) (15) 4 Akumulator (14) 5 Przycisk START/STOP (20) 6 Gniazdo DC IN (15) 7 Złącze USB Multi/Micro Do obsługi urządzeń zgodnych ze standardem Micro USB. 8 Pasek na rękę 9 Wbudowany kabel USB (15) 10 Lampka dostępu do karty pamięci (18) Gdy lampka jest podświetlona lub miga, kamera odczytuje/zapisuje dane. 11 Gniazdo statywu Do mocowania statywu (oddzielnie w sprzedaży; długość śruby statywu nie może być dłuższa niż 5,5 mm). Specyfikacja statywu może spowodować, że nie będzie możliwości przymocowania kamery we właściwym kierunku. 12 Gniazdo karty pamięci (18) 13 Dźwignia zwalniająca BATT (akumulatora) (14)

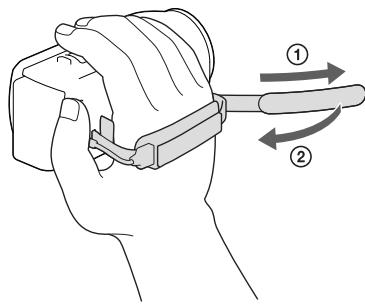

Mocowanie paska na rękę

Czynności wstępne

Ładowanie akumulatora

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Podłączanie/odłączanie akumulatora

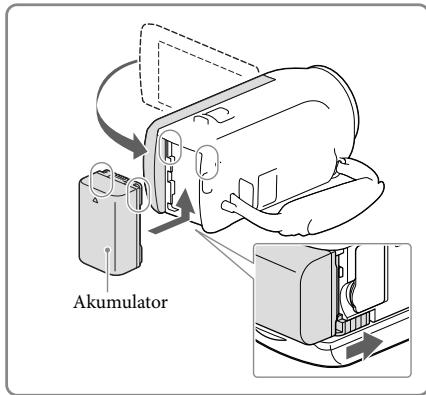

Zamknąć ekran LCD i podłączyć akumulator.

• Wyrównać nacięcie na kamerze z występem akumulatora, a następnie przesunąć akumulator w górę.
• W celu odłączenia akumulatora zamknąć ekran LCD, a następnie przesunąć dźwignię zwalniającą BATT (akumulator) i wyjąć akumulator.

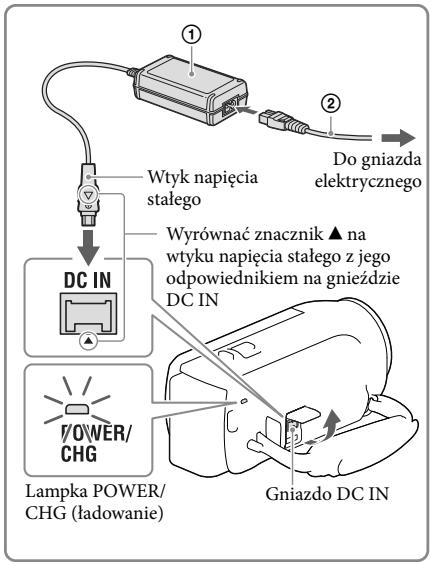

Ładowanie akumulatora przy użyciu zasilacza sieciowego (modele z zasilaczem sieciowym)

Podłączyć zasilacz sieciowy (①) do kamery, a przewód zasilający (②) do gniazdka elektrycznego.

• Lampka POWER/CHG (ładowanie) zaświeci się na pomarańczowo.
• Po całkowitym naładowaniu akumulatora lampka POWER/CHG (ładowanie) gaśnie.

Ładowanie akumulatora przy użyciu komputera

Podłączyć kamerę do uruchomionego komputera za pośrednictwem wbudowanego kabla USB.

• Lampka POWER/CHG (ładowanie) zaświeci się na pomarańczowo.
• Po całkowitym naładowaniu akumulatora lampka POWER/CHG (ładowanie) gaśnie. Z pomocniczego przewodu połączeniowego USB należy skorzystać, gdy wbudowany kabel USB jest za krótki do uzyskania połączenia.

Ładowanie akumulatora przy użyciu ładowarki/zasilacza sieciowego USB AC-UD10 (oddzielnie w sprzedaży)

Akumulator można naładować, podłączając wbudowany kabel USB do gniazdka elektrycznego za pomocą ładowarki/zasilacza sieciowego USB AC-UD10 (oddzielnie w sprzedaży). Do ładowania kamery nie wolno używać przenośnych ładowarek Sony CP-AH2R, CP-AL lub AC-UP100 (oddzielnie w sprzedaży).

Uwagi

• W momencie zakupu kamera jest ustawiona w taki sposób, aby po około 2 minutach bezczynności wyłączała się automatycznie w celu uniknięcia rozładowania akumulatora ([Oszczęd. energia] str. 37).

Czas ładowania

Orientacyjny czas (w minutach) wymagany do całkowitego naładowania kompletnie rozładowanego akumulatora NP-FV30 (w zestawie).

W przypadku korzystania z zasilacza sieciowego (modele z zasilaczem sieciowym): 115 min. W przypadku podłączenia do komputera za pośrednictwem wbudowanego kabla USB*: 150 min.

Czasy ładowania podane powyżej zmierzono w trakcie ładowania kamery w temperaturze 25°C. Wskazane jest ładowanie akumulatora w zakresie temperatur od 10°C do 30°C.

• Czasy ładowania zmierzono bez korzystania z pomocniczego przewodu połączeniowego USB.

Konfiguracja

Informację na temat modelu kamery znajdziesz na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Przygotowanie kamery

1 Otworzyć ekran LCD kamery i włączyć zasilanie. - Aby wyłączyć zasilanie, wystarczy zamknąć ekran LCD. 2 Wybrać język, odpowiedni obszar geograficzny i godzinę, korzystając z wybieraka wielofunkcyjnego.

Wyłączanie sygnalizacji dźwiękowej

Wybrać kolejno: [MENU] → [Konfiguracja] → [Ustawienia ogólne] → [Brzęczyk] → [Wyłącz].

Uwagi

• Na nośniku zapisu automatycznie rejestrowane są informacje o dacie i godzinie nagrania. Nie są one wyświetlane podczas nagrywania. Można je sprawdzić jako [Kod danych] podczas odtwarzania. Aby je wyświetlić, należy wybrać kolejno: [MENU] → [Konfiguracja] → [Ustaw. odtwarzania] → [Kod danych] → [Data/Czas].

Zmiana nośnika zapisu (modele z pamięcią wewnętrzną)

Domyślnie filmy i zdjęcia są zapisywane w pamięci wewnętrznej. Istnieje możliwość zmiany nośnika zapisu na kartę pamięci.

Wybrać kolejno: [MENU] → [Konfiguracja] → [Ustawienia nośnika] → [Wybierz nośnik] → odpowiedni nośnik.

Wkładanie karty pamięci

Otworzyć pokrywę, wsunąć do oporu kartę pamięci, aż wskoczy na swoje miejsce.

• W celu wysunięcia karty pamięci należy lekko ją nacisnąć.

Kartę pamięci należy włożyć w taki sposób, aby ścięty narożnik był ustawiony zgodnie z rysunkiem.

Uwagi

• Aby zapewnić stabilną pracę karty pamięci, przed pierwszym użyciem wskazane jest jej sformatowanie z poziomu kamery (str. 36). Formatowanie karty pamięci spowoduje usunięcie wszystkich zapisanych na niej danych, których nie będzie można odzyskać. Ważne dane należy zapisać, na przykład na komputerze.
• Sprawdzić kierunek wkładania karty pamięci. Włożenie karty pamięci niewłaściwą stroną grozi uszkodzeniem karty, gniazda karty pamięci lub znajdujących się na niej danych.
• Podczas wkładania i wyjmowania karty pamięci należy zachować ostrożność, aby karta nie wyskoczyła z gniazda i nie upadła.

Typy kart pamięci, których można używać w kamerze

	Klasa szybkość karty SD	Pojemność (sprawd- zona w trakcie pracy)	Okreslana w niniejszej instrukczy jako
„Memory Stick PRO Duo“ (Mark2)
„Memory Stick PRO-HG Duo“	—	Maks. 32 GB	„Memory Stick PRO Duo“
„Memory Stick XC-HG Duo“		Maks. 64 GB
Karta pAMIÇci SD
Karta pAMIÇci SDHC	Klasy 4 lub szybsza	Maks. 64 GB	Karta SD
Karta pAMIÇci SDXC

• Nie można zapewnić prawidłowego współdziałania ze wszystkimi kartami pamięci.

Uwagi

• W opisywanej kamerze nie można używać kart MultiMediaCard.
• Filmów zarejestrowanych na kartach pamięci „Memory Stick XC-HG Duo" i SDXC nie można importować ani odtwarzać z poziomu komputerów lub urządzeń audio-wideo, które nie obsługują systemu plików exFAT*, po podłączeniu kamery do wspomnianych urządzeń za pośrednictwem przewodu USB. Wcześniej należy sprawdzić, czy podłączane urządzenia obsługują system exFAT. W przypadku pojawienia się ekranu operacji formatowania po podłączeniu sprzętu, który nie obsługuje systemu exFAT, nie wolno przeprowadzać formatowania. W przeciwnym razie wszystkie dane zostaną utracone.
• exFAT to system plików używany w przypadku kart pamięci „Memory Stick XC-HG Duo" i SDXC.

Nagrywanie/Odtwarzanie

Nagrywanie

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

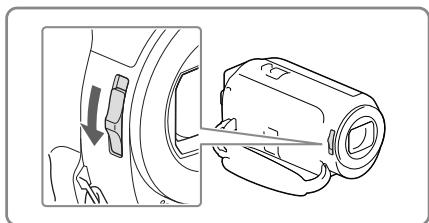

1 Otworzyć pokrywę obiektywu.

2 Otworzyć ekran LCD i wybrać [MODE] → odpowiedni tryb rejestrowania obrazów.

Film:

Zdjęcie:

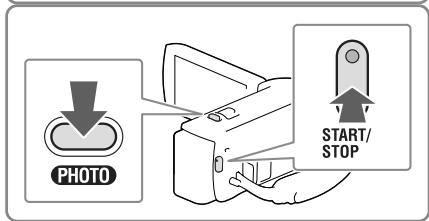

3 Film: Nacisnąć START/STOP.

• Podczas nagrywania filmów można rejestrować zdjęcia, naciskając przycisk PHOTO (Nagrywanie dwoiste).

Zdjęcie: Nacisnąć PHOTO.

Wyświetlanie informacji na ekranie LCD

Informacje na ekranie LCD pojawiają się po upływie kilku sekund bezczynności od momentu włączenia kamery lub zmiany trybu filmowania na tryb fotografowania albo na odwrót. Jeśli ikony i wskaźniki nie są pokazane, można je wyświetlić, naciskając wybierak wielofunkcyjny.

Uwagi

• Następujące elementy sygnalizują kontynuowanie operacji zapisu na nośniku po zakończeniu nagrywania. W tym czasie kamerę należy chronić przed wstrząsami mechanicznymi lub upadkami i nie wolno odłączać akumulatora ani zasilacza sieciowego.

Zapalona lub migająca lampka dostępu (str. 18) - Migający symbol nośnika w prawym górnym rogu ekranu LCD

Praca z zoomem

W (Szeroki kąt): Szersze ujęcie T (Teleobiektyw): Zbliżenie

Zgodnie z ustawieniem domyślnym można powiększyć obraz do podanych poniżej wartości: -27 razy zoom optyczny (modele z elektroniczną funkcją SteadyShot) -50 razy zoom dodatkowy (modele z optyczną funkcją SteadyShot)

• Powolną zmianę zoomu można uzyskać, delikatnie przesuwając dźwignię regulacji zbliżenia. Przesuwanie dźwigni w szerszym zakresie powoduje szybszą zmianę zoomu.

Dalsze powiększanie obrazów (Extended Zoom) (modele z elektroniczną funkcją SteadyShot)

Ustawić [SteadyShot] na opcję [Standardowy] lub [Wyłącz] (str. 35).

• Ujęcie szerokokątne pozwala rejestrować obrazy w powiększeniu maksymalnie 32-krotnym.

Automatyczny dobór właściwego ustawienia do danych warunków nagrywania (Inteligentna automatyka)

Wybrać → [Włącz] → OK na ekranie rejestrowania filmów lub zdjęć, a następnie skierować kamerę na obiekt i rozpocząć rejestrowanie.

Odtwarzanie

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Zarejestrowane obrazy można wyszukiwać po dacie i godzinie nagrania (Podgląd Wydarzeń).

1 Otworzyć ekran LCD i nacisnąć przycisk na kamerze, aby przejść do trybu odtwarzania. - Do trybu odtwarzania można również przejść, wybierając na ekranie LCD. 2 Za pomocą [przesuń] odpowiednie wydarzenia na środek (①) i zaznaczyć je (②). - Kamera automatycznie wyświetla zarejestrowane obrazy jako wydarzenie w oparciu o datę i godzinę. 3 Wybrać obraz. - Kamera rozpocznie odtwarzanie począwszy od zaznaczonego obrazu do ostatniego obrazu w ramach danego wydarzenia. 4 Wybrać właściwe przyciski na ekranie LCD odpowiedzialne za różne operacje odtwarzania.

Glośność	←/→	Poprzejni/Natestępty
Kasuj	○/○	Przewijanie do tychy/Przewijanie do przydodu
Kontekst	→/||	Odtwarzanie/Pauza
Zatrzymanie	F2	Urchomienie/zatrzymanie tokazu slajność

• W przypadku pewnych odtwarzanych obrazów niektóre opisane powyżej przyciski mogą się nie pojawić.
• Kolejne naciśnięcia przycisków / [w] w trakcie odtwarzania zwiększają tempo odtwarzania ok. 5 razy → ok. 10 razy → ok. 30 razy → ok. 60 razy.
• Aby odtwarzać filmy w zwolnionym tempie, wystarczy w trybie pauzy wybrać [1]
• Aby powtórzyć pokaz slajdów, należy wybrać → [Ust.Pok.slajd.] gdy opcja została wybrana dla przycisku zmiany rodzaju obrazów.

Uwagi

• Aby zapobiec utracie danych obrazu, należy regularnie zapisywać wszystkie nagrane obrazy na nośnikach zewnętrznych. (str. 32)
• Domyślnie, wstępnie rejestrowany jest zabezpieczony film demonstracyjny (HDR-PJ230/PJ230E).

Odtwarzanie obrazów przy użyciu innych urządzeń

• Zwykle występują problemy z odtwarzaniem obrazów zarejestrowanych opisywaną kamerą na innych urządzeniach. Również w przypadku opisywanej kamery mogą wystąpić problemy z odtwarzaniem obrazów zarejestrowanych z poziomu innych urządzeń.
• Filmów w standardowej jakości obrazu (STD) nagranych na karty pamięci SD nie można odtwarzać na sprzęcie AV innych producentów.

Usuwanie obrazów

Wybrać [ ] na ekranie odtwarzania filmów lub zdjęć.

Odtwarzanie obrazów na ekranie odbiornika TV

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 8 Dostarczone akcesoria → str. 9

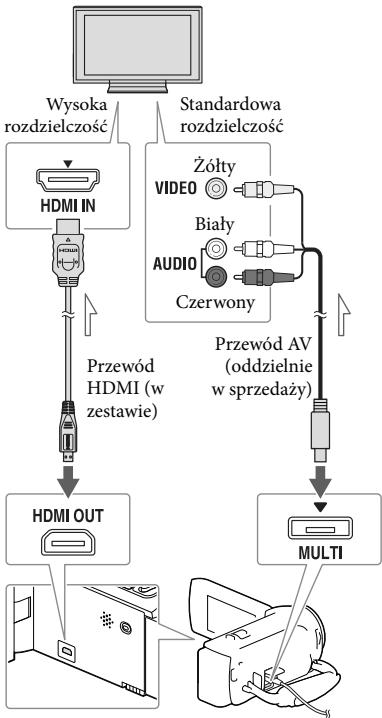

Konfiguracja połączenia i jakość obrazu wyświetlanego na ekranie telewizora zależą od typu podłączonego telewizora oraz używanych gniazd.

Kierunek przepływu sygnału

1 Zmienić ustawienia sygnału wejściowego telewizora, tak aby odbierał sygnał z gniazda, do którego jest podłączona kamera.

2 Podłączyć kamerę do telewizora. 3 Odtworzyć film lub wyświetlić zdjęcia z poziomu kamery (str. 22).

Uwagi

• Informacja na ten temat można również znaleźć w instrukcji obsługi telewizora.
• Jako źródła zasilania należy użyć zasilacza sieciowego (modele z zasilaczem sieciowym) (str. 15).
• Jeżeli telewizor nie jest wyposażony w gniazdo wejściowe HDMI, do uzyskania połączenia użyj przewodu AV (oddzielnie w przydaź).
• Filmy zarejestrowane w standardowej rozdzielczości (STD) będą odtwarzane w standardowej rozdzielczości (STD) nawet na telewizorze wysokiej rozdzielczości.
• W przypadku filmów w standardowej rozdzielczości (STD), które będą odtwarzane na telewizorze 4:3 niezgodnym z sygnałem 16:9, opcję [Tryb Szeroki] należy ustawić na [4:3], aby nagrywać filmy w formacie 4:3.
• Gdy kamera jest podłączona do odbiornika TV za pośrednictwem kilku typów przewodów połączeniowych do przesyłania obrazów, wówczas priorytet ma wyjście HDMI.

Standard „Photo TV HD"

Opisywana kamera jest zgodna ze standardem "Photo TV HD". Funkcja „Photo TV HD" umożliwia wyświetlanie delikatnych tekstur i kolorów w bardzo dużej rozdzielczości i wysokiej jakości porównywalnej ze zdjęciami. Po podłączeniu urządzeń marki Sony zgodnych z systemem Photo TV HD za pośrednictwem kabla HDMI wejść w zupełnie nowy świat fotografii i w zdumiewającej jakości HD.

• W przypadku wyświetlania zdjęć telewizor automatycznie przyłączy się do odpowiedniego trybu.

Korzystanie z wbudowanego projektora (modele z projektorem)

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Zarejestrowane obrazy można wyświetlić za pomocą wbudowanego projektora na płaskiej powierzchni, na przykład na ścianie pełniącej rolę ekranu.

1 Skierować obiektyw projektora na jakąś powierzchnię, na przykład na ścianę, po czym nacisnąć PROJECTION.

2 Po wyświetleniu ekranu z instrukcją obsługi należy wybrać [Uruchom].

• Ekran ten pojawia się przy pierwszym uruchomieniu wbudowanego projektora, po włączeniu kamery.

3 Dźwignią PROJECTOR FOCUS wyregulować ostrość obrazu z projektora.

4 Przesunąć dźwignię regulacji zbliżenia, po czym nacisnąć przycisk PHOTO.

• Do wykonania opisanych powyżej operacji w trakcie wyświetlania obrazów można także użyć wybieraka wielofunkcyjnego.
• Aby wyłączyć projektor, wystarczy nacisnąć przycisk PROJECTOR.

Uwagi

• W trakcie rzucania obrazów przez projektor ekran LCD wyłącza się.
• W trakcie korzystania z projektora należy przestrzegać poniższych zasad:
• Nie wolno kierować rzucanych obrazów bezpośrednio w kierunku oczu.
• Nie wolno dotykać obiektywu projektora. - Ekran LCD i obiektyw projektora nagrzewają się podczas pracy. - Używanie projektora skraca okres eksploatacji akumulatora (wskazane jest korzystanie z zasilacza sieciowego).
• W trakcie korzystania z projektora niedostępne są następujące operacje: Wysyłanie wybranych fragmentów do innych urządzeń, na przykład wyświetlanie ich na ekranie telewizora.
• Obsługa kamery z zamkniętym ekranem LCD.
• Kilka innych funkcji. Gdy rzucane obrazy zawierają dużo czerni, może pojawić się nierównomierność koloru. Jest ona powodowana odbiciem światła przy obiektywie projektora i nie świadczy o usterce.

Zapisywanie filmów i zdjęć przy użyciu komputera.

Odtwarzanie obrazów z poziomu komputera.

Oprogramowanie „PlayMemories Home” pozwala zaimportować filmy i zdjęcia do komputera, aby móc z nich korzystać na różne sposoby.

Możliwości oprogramowania „PlayMemories Home” (Windows).

Oprogramowanie „PlayMemories Home” można pobrać z poniższego adresu URL: www.sony.net/pm

Uwagi.

• Do instalacji programu „PlayMemories Home” wymagane jest połączenie z Internetem.
• Do korzystania z usługi „PlayMemories Online” i innych usług online wymagane jest połączenie z Internetem. W niektórych krajach lub regionach usługi te mogą być niedostępne.

Oprogramowanie dla komputerów Mac.

Oprogramowanie „PlayMemories Home” nie jest obsługiwane przez komputery Mac. Do importowania obrazów z kamery do komputera Mac i odtwarzania ich należy używać odpowiedniego oprogramowania systemu Mac. Szczegółowe informacje można znaleźć pod poniższym adresem URL:

Przygotowanie komputera (Windows)

Sprawdzenie komputera

System operacyjny*1

Microsoft Windows XP SP3*/Windows Vista SP2*/Windows 7 SP1/Windows 8

Procesor*4

Intel Core Duo 1,66 GHz lub szybszy, albo Intel Core 2 Duo 1,66 GHz lub szybszy (w przypadku obrski filmów FX lub FH wymagany Intel Core 2 Duo 2,26 GHz lub szybszy, a w przypadku obrski filmów PS - Intel Core 2 Duo 2,40 GHz lub szybszy.)

Pamięć

Windows XP: 512 MB lub wiscej (zaolecany co najmieaj 1 GB)

Windows Vista/Windows 7/Windows 8: 1 GB lub wiscej

Dysk twardy

Miejsce na dysku wymagane do instalacji: Okola 500 MB

Monitor

Minimum 1024 × 768 pikseli

1 Wymagana jest standardowa instalacja. Nie można zagwarantować prawidłowego działania w przypadku modernizacji systemu operacyjnego lub środowiska wielosystemowego. 2 Nie są obsługiwane wersje 64-bitowe i wersja Starter (Edition). Aby móc korzystać z funkcji tworzenia płyty itp., potrzebna jest usługa Windows Image Mastering API (IMAPI) w wersji 2.0 lub nowszej. 3 Nie jest obsługiwana wersja Starter (Edition). 4 Zalecany jest szybszy procesor.

Uwagi

• Nie można zagwarantować prawidłowej współpracy z wszystkimi komputerami.

Instalowanie oprogramowania „PlayMemories Home" na komputerze

1 Z poziomu przeglądarki internetowej na komputerze otworzyć poniższą witrynę wsparcia, po czym kliknąć [Zainstaluj] → [Uruchom].

www.sony.net/pm

2 Instalację przeprowadzić, postępując zgodnie z wyświetlanymi na ekranie instrukcjami.

Gdy na ekranie pojawi się monit o podłączenie kamery do komputera, należy kamerę podłączyć do komputera za pośrednictwem wbudowanego kabla USB.

Wbudowany kabel USB

• Po zakończonej instalacji zostanie uruchomiony program „PlayMemories Home".

Uwagi dotyczące instalacji

• Jeżeli program „PlayMemories Home" jest już zainstalowany na komputerze, wystarczy podłączyć kamerę do komputera. Wówczas dostępne będą funkcje, których można używać w przypadku opisywanej kamery.
• Jeżeli na komputerze zainstalowany jest program „PMB (Picture Motion Browser)“, zostanie on zastąpiony przez program „PlayMemories Home“. W takim przypadku z poziomu oprogramowania „PlayMemories Home“ nie można korzystać z pewnych funkcji, które były dostępne w programie „PMB“.

Odłączanie kamery od komputera

1 Kliknąć ikonę w prawym dolnym rogu pulpitu komputera → [Safely remove USB Mass Storage Device].

2 Wybrać [×] → [Tak] na ekranie kamery. 3 Odłączyć przewód USB.

• W przypadku korzystania z systemu Windows 7 lub Windows 8 należy kliknąć, a następnie kliknąć.

Uwagi

• Chcąc uzyskać dostęp do plików w kamerze z poziomu komputera, należy skorzystać z oprogramowania „PlayMemories Home“. Działanie nie jest gwarantowane w przypadku odczytu lub zapisu danych przy użyciu innego oprogramowania niż program „PlayMemories Home“ lub bezpośredniego manipulowania plikami i folderami z poziomu komputera.
• W zależności od konfiguracji wybranej w pozycji [Tryb NAGR], obrazów nie można nagrywać na niektórych płytach. Filmy zarejestrowane w trybie [60p Jakość PS] (modele z systemem kodowania kolorów NTSC) / [50p Jakość PS] (modele z systemem kodowania kolorów PAL) lub w trybie [Najwyż. jakość FX] można zapisywać tylko na płycie Blu-ray.
• Nie można utworzyć płyty z filmami zarejestrowanymi w trybie [MP4].
• Kamera automatycznie dzieli plik obrazu przekraczający 2 GB i zapisuje go w formie oddzielnych plików. Na komputerze wszystkie pliki obrazów są wyświetlane jako oddzielne pliki, jednakże są one prawidłowo obsługiwane przez funkcje importowania i odtwarzania w kamerze lub przez oprogramowanie „PlayMemories Home“.

Uruchamianie programu „PlayMemories Home“

1 Kliknąć dwukrotnie ikonę skrótu „PlayMemories Home“ na ekranie komputera.

• W przypadku korzystania z systemu Windows 8 należy wybrać ikonę „PlayMemories Home” z poziomu ekranu startowego.

2 Aby dowiedzieć się, jak korzystać z programu „PlayMemories Home”, należy dwukrotnie kliknąć ikonę skrótu „Przewodnik pomocniczy PlayMemories Home” na ekranie komputera.

• W przypadku korzystania z systemu Windows 8 należy wybrać ikonę [Przewodnik pomocniczy PlayMemories Home] z menu pomocy programu „PlayMemories Home”.
• Jeżeli wspomniana ikona nie jest wyświetlana na ekranie komputera, należy kliknąć kolejno: [Start] → [All Programs] → [PlayMemories Home] → właściwą opcję.
• Szczegółowe informacje na temat oprogramowania „PlayMemories Home” można uzyskać, wybierając „Przewodnik pomocniczy PlayMemories Home” z poziomu programu lub wchodząc na stronę wsparcia programu „PlayMemories Home” (http://www.sony.co.jp/pmh-se/).

Tworzenie płyty w formacie standardowej rozdzielczości (STD) za pomocą nagrywarki

Informacje na temat modeli kamery*** można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Podłącz kamerę do nagrywarki płyt za pomocą przewodu AV (oddzielnie w sprzedaży). Obrazy odtwarzane z poziomu kamery można skopiować na płytę lub kasetę wideo.

Uwagi

• Podczas wykonywania tej operacji należy podłączyć kamerę do gniazda elektrycznego przy użyciu zasilacza sieciowego (modele z zasilaczem sieciowym) (str. 15).
• Informacje na ten temat można znaleźć w instrukcji obsługi dostarczonej z podłączonym urządzeniem.
• Obrazów nie można nagrywać na nagrywarkach podłączonych za pomocą przewodu HDMI.
• Ze względu na fakt, że kopiowanie odbywa się za pośrednictwem analogowej transmisji danych, jakość obrazu może ulec pogorszeniu.
• Filmy w formacie wysokiej rozdzielczości (HD) będą kopiowane w formacie standardowej rozdzielczości (STD).
• W przypadku podłączania urządzenia monofonicznego do gniazda wideo urządzenia należy podłączyć żółty wtyk przewodu AV (oddzielnie w sprzedaży), a do gniazda audio - wtyk biały (kanał lewy) lub czerwony (kanał prawy).

1 Włożyć nośnik zapisu do urządzenia nagrywającego (nagrywarki płyt itp.).

• Jeżeli urządzenie nagrywające jest wyposażone w przełącznik wyboru sygnału wejściowego, należy ustawić go w odpowiedniej pozycji.

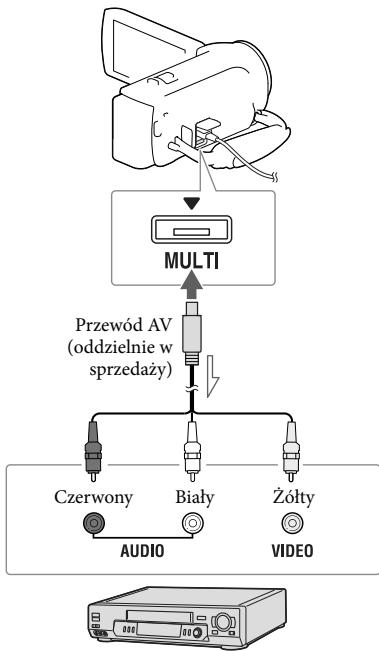

2 Podłączyć kamerę do urządzenia nagrywającego za pośrednictwem przewodu AV (oddzielnie w sprzedaży).

Kierunek przepływu sygnału

• Podłączyć kamerę do gniazd wejściowych urządzenia nagrywającego.

3 Uruchomić odtwarzanie z poziomu kamery i nagrywanie z poziomu urządzenia nagrywającego.

4 Po zakończeniu kopiowania zatrzymać urządzenie nagrywające, a potem kamerę.

Kopiowanie informacji o dacie i godzinie: [Kod danych] (str. 36) - Korzystanie z urządzenia obrazującego o proporcjach ekranu 4:3: [Typ TV] (str. 36)

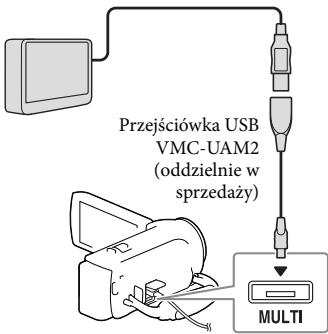

Zapisywanie obrazów w wysokiej rozdzielczości (HD) na zewnętrznym urządzeniu pamięciowym (modele z zasilaczem sieciowym)

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i elementy sterowania → str. 8 Dostarczone akcesoria → str. 9

Filmy i zdjęcia można zapisywać na zewnętrznym urządzeniu pamięciowym (urządzeniu pamięciowym USB), np. na zewnętrznym dysku twardym. Po zapisaniu obrazów na zewnętrznym urządzeniu pamięciowym dostępne będą poniższe funkcje.

• Po podłączeniu zewnętrznego urządzenia pamięciowego do kamery można odtwarzać obrazy zapisane na zewnętrznym urządzeniu pamięciowym.
• Po podłączeniu zewnętrznego urządzenia pamięciowego do komputera można zaimportować obrazy do komputera przy użyciu oprogramowania „PlayMemories Home" (str. 30).

Uwagi

1 Podłącz kamerę do zewnętrznego urządzenia pamięciowego za pośrednictwem przyłącza USB (oddzielnie w sprzedaży).

2 Wybrać [Kopiuj.] na ekranie kamery.

• Na zewnętrznym urządzeniu pamięciowym można teraz również zapisać niearchiwizowane filmy i zdjęcia przechowywane na nośniku zapisu. Ta operacja jest dostępna tylko w przypadku nowo zarejestrowanych obrazów w kamerze.
• Odłącz zewnętrzne urządzenie pamięciowe i wybrać [O], gdy kamera znajduje się w trybie oczekiwania na odtwarzanie (wyświetlany jest ekran Podgląd Wydarzeń lub Indeks Wydarzeń).

Dostosowywanie ustawień kamery

Korzystanie z menu

W kamerze dostępnych jest 6 kategorii menu, z których każda zawiera różnorodne opcje.

Tryb fotografowania

Aparat/Mikrofon

Jakość/rozm.obrazu

Funkcja Odtwarzania

Edycja/Kopiuj

Konfiguracja

1 Wybrać [MENU].

2 Wybrać kategorię.

3 Wybrać odpowiednią opcję menu.

Uwagi

• Wybór [×] kończy konfigurowanie ustawień menu lub powoduje powrót do poprzedniego ekranu menu.

Szybkie odnajdywanie opcji menu

Menu [Aparat/Mikrofon] i [Konfiguracja] zawierają podkategorie. Wystarczy wybrać ikonę podkategorii, a na ekranie LCD zostanie wyświetlona lista menu w wybranej podkategorii.

Ikony podkategorii

Gdy nie można wybrać jakiejś opcji menu

Wyszarzone opcje menu lub ustawienia są niedostępne.

Przy próbie wyboru wyszarzonej opcji menu w kamerze wyświetlana jest informacja o przyczynie, która uniemożliwia jej wybór, lub instrukcje, w jakiej sytuacji daną opcję menu można ustawić.

Tryb fotografowania

Film. Nagrywanie filmów.

Zdjęcie. Fotografowanie.

Aparat/Mikrofon

Reçnz nastawy

Balans bieli............ Dostosowanie kolorystyki do rejestrowanego otoczenia.

Ekspozycja. Regulacja jasności filmów. Po wybraniu opcji [Ręczny] regulacja jasności (ekspozycji) jest przeprowadzana za pomocą przycisków + / -

Ostrość... Ręczne ustawianie ostrości. Po wybraniu opcji [Ręczny], przycisk + służy do regulacji ostrości bliskich obiektów, a przycisk [→ Δ] - do regulacji ostrości dalekich obiektów.

Low Lux. Nagrywanie obrazów w jasnych kolorach przy słabym oświetleniu.

Ustawienia aparatu

Wybór sceny....... Dobór odpowiednich parametrów nagrywania w zależności od rodzaju ujęcia, np. ujęcia nocne lub na plaży.

Wprowadzanie.....Włączanie efektu stopniowego wyłaniania się obrazu lub jego zanikania.

Samowyzw. Ustawianie samowyzwalacza, gdy kamera znajduje się w trybie fotografowania.

Tele makro. Ustawianie ostrości na obiekcie przy rozmyciu tła.

SteadyShot. Ustawianie funkcji SteadyShot podczas nagrywania filmów.

SteadyShot*1....Ustawianie funkcji SteadyShot podczas robienia zdjęć.

Zoom cyfrowy....... Ustawianie maksymalnego poziomu zbliżenia w przypadku zoomu cyfrowego.

Auto Pod światło.....Automatyczna regulacja ekspozycji w przypadku rejestrowania obiektów pod światło.

Twarz

Wykrywanie twarzy.....Automatyczne wykrywanie twarzy.

Zdjecie z usmiechem... Automatyczne rejestrowanie zdjecia po wykryciu usmiechu.

Czulosc wykrywania usmiechu ....... Ustawianie czulosci wykrywania usmiechu dla funkcji Zdjecie z usmiechem.

Mikrofon

Zoom wbud. mikrofonu....Nagrywanie filmow z wyrazistym dzwiekiem dostosowanym do ustawienia zblizenia.

Redukcja szumu wiatru... Wycisza szum wiatru nagrany przy uzyciu wbudowanego mikrofonu.

Poz. odn. mikrofonu.... Ustawianie poziomu glosnosci mikrofonu podczas nagrywania filmow.

Asysta nagrywania

Moje przyciski.........Przypisywanie funkcji Moim przyciskom.

Linia siatki. Wyswietlanie ramki pozwalajacej ustawic obiekt w kadrze dokladnie w poziomie lub w pionie.

Ustaw. wyswietlania.... Ustawianie czasu wyswietlania ikon i wskaznikow na ekranie LCD.

Jakosc/rozm. obrazu

Tryb NAGR. Ustawianie trybu nagrywania filmow. Szybkosc klatek.... Ustawianie szybkosci klatek przy nagrywaniu filmow. HDE/IMPAE/STOUstaw....Ustawianie jakosci obrazu nagrywanych filmow. Tryb Szeroki. Ustawianie proporcji obrazu przy nagrywaniu filmow w standardowej rozdzielczosci (STD). x.v.Color. Rejestrowanie obrazu przy szerszej gamie kolorow. Opcje te nalezy ustawic w przypadku ogladania obrazow na ekranie telewizora zgodnego z funkcja x.v.Color. Rozm. obrazu............ Ustawianie rozmiaru zdjecia.

Funkcja Odtwarzania

Podgląd Wydarzeń. Uruchamianie odtwarzania obrazów z poziomu ekranu Podgląd wydarzeń. Filmy z Zaznaczenia. Uruchamianie odtwarzania Zaznaczenia lub Scenariuszy z Zaznaczenia zapisanych w standardowej rozdzielczości (STD). Scenariusze. Uruchamianie odtwarzania scenariuszy zapisanych w trybie Odtwarzanie Zaznaczenia.

Edycja/Kopiuj

Kasuj. Usuwanie filmów i zdjęć. Chroń. Zabezpieczanie filmów lub zdjęć przed przypadkowym usunięciem. Kopiuj*2. Kopiowanie obrazów. Kopia bezpośrednia. Kopiowanie obrazów zapisanych w kamerze na jakieś zewnętrzne urządzenie pamięciowe.

Konfiguracja

Ustawienia nośnika

Wybór nośnika*2..... Wybór rodzaju nośnika zapisu (str. 17). Informacja o nośniku... Wyświetlanie informacji o nośnikach zapisu. Format.... Usuwanie wszystkich danych z nośnika zapisu przy jego formatowaniu. Naprawa danych obrazu.... Naprawianie pliku bazy danych obrazów na nośniku zapisu (str. 40). Numer pliku.... Ustawianie sposobu numeracji plików zdjęciowych.

Ustaw. odtwarzania

Kod danych. Wyświetlanie informacji zarejestrowanych automatycznie w trakcie nagrywania.

Nastaw. głośności .... Regulacja poziomu głośności odtwarzanego dźwięku.

Pobierz muzykę*3 ......... Pobieranie z komputera do kamery (po podłączeniu kamery do komputera) ulubionych plików muzycznych, które można odtwarzać wraz ze zdjęciami w trybie Odtwarzanie Zaznaczenia.

Opróżnij muzykę*³.... Usuwanie wszystkich plików muzycznych.

Połączenia

Typ TV. Konwersja sygnału w zależności od podłączonego telewizora (str. 24).

Rozdzielczość HDMI.... Wybór wyjściowej rozdzielczości obrazu w przypadku podłączenia kamery do telewizora za pośrednictwem przewodu HDMI.

STER. PRZEZ HDMI...... Ustawianie sterowania kamerą z poziomu pilota telewizora, gdy kamera jest podłączona do telewizora obsługującego funkcję „BRAVIA” Sync za pośrednictwem przewodu HDMI.

Połączenia USB. Opcję tę należy zaznaczyć, gdy na ekranie LCD nie pojawiają się żadne instrukcje dotyczące podłączenia kamery do urządzenia zewnętrznego za pomocą przewodu USB.

Ust. połączeń USB.... Ustawianie trybu połączenia w przypadku podłączenia kamery do komputera lub urządzenia USB.

Ustawienia USB LUN.... Poprawianie zgodności połączenia USB przy ograniczeniach pewnych funkcji USB.

Ustawienia ogólne

Brzęczyk. Włącza lub wyłącza dźwięk potwierdzenia operacji.

Jasność LCD.......Regulacja jasności ekranu LCD.

Language Setting .... Ustawianie języka wyświetlanych informacji (str. 5).

Stan akumulatorów...... Wyświetlanie orientacyjnego czasu pozostałego do wyczerpania akumulatora.

Oszczędz. energia ... Ustawianie automatycznego wyłączania ekranu LCD i zasilania.

Inicjalizuj. Przywracanie wszystkim ustawieniom ich wartości domyślnych.

Tryb pokazowy......... Ustawianie odtwarzania filmu demonstracyjnego o funkcjach kamery.

Ustawienia zegara

Ustaw. daty i czasu.... Ustawianie daty i godziny.

Ustawienia regionu..... Uwzględnianie różnicy czasu bez zatrzymywania zegara (str. 17).

1 HDR-CX280/CX280E/CX290/CX290E 2 HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E *3 HDR-CX220/CX230/CX280/CX290/PJ230

Pozostała informacja/Indeks

Rozwiązywanie problemów

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 8 Dostarczone akcesoria → str. 9

Jeżeli podczas użytkowania kamery wystąpią jakiekolwiek problemy, należy postępować zgodnie z poniższymi zaleceniami.

① Sprawdzić ISTA (str. 38 do 40) i skontrolować kamerę. ② Odłączyć źródło zasilania, po czym po upływie 1 minuty podłączyć je ponownie i włączyć kamerę.

③ Wybrać kolejno: [MENU] → [Konfiguracja] → [Ustawienia ogólne] → [Inicjalizuj]. Wybór opcji [Inicjalizuj] spowoduje wyzerowanie wszystkich ustawień, z nastawą zegara włącznie.

④ Skontaktować się z punktem sprzedaży produktów marki Sony lub miejscowym autoryzowanym punktem serwisowym Sony.

• W przypadku niektórych problemów może zajść konieczność inicjalizacji lub zmiany baterii wewnętrznej pamięci kamery (modele z pamięcią wewnętrzną). W takiej sytuacji dane zapisane w pamięci wewnętrznej zostaną skasowane. Przed wysłaniem kamery do naprawy należy koniecznie zapisać dane znajdujące się w pamięci wewnętrznej na innych nośnikach (utworzyć kopię zapasową). Nie jest przewidziana żadna rekompensata za utratę danych zapisanych w pamięci wewnętrznej.
• W czasie naprawy może zajść konieczność sprawdzenia pewnej minimalnej ilości danych zapisanych w pamięci wewnętrznej w celu zdiagnozowania problemu. Sprzedawca produktów marki Sony nie będzie ich kopiował ani przechowywał tych danych.
• Szczegółowy opis objawów kamery można znaleźć w pozycji Przewodnik użytkownika kamery „Handycam" (str. 6), a sposób jej podłączania do komputera - w pozycji „Przewodnik pomocniczy PlayMemories Home" (str. 30).

Nie można włączyć zasilania kamery.

• Podłącz do kamery naładowany akumulator (str. 14).
• Włóż wtyczkę zasilacza sieciowego (modele z zasilaczem sieciowym) do gniazda elektrycznego. Podłącz wtyczkę do gniazda elektrycznego (str. 15).

Po włączeniu zasilania kamera nie działa.

• Kamera jest gotowa do filmowania po upływie kilku sekund od włączenia. Nie świadczy to o usterce.
• Odłączyć zasilacz sieciowy (modele z zasilaczem sieciowym) od gniazda elektrycznego lub odłączyć akumulator, a następnie podłączyć ponownie po upływie około 1 minuty.

Kamera się nagrzewa.

• Podczas pracy kamera może się nagrzewać. Nie świadczy to o usterce.

Kamera niespodziewanie się wyłącza.

• Użyć zasilacza sieciowego (modele z zasilaczem sieciowym) (str. 15).
• Domyślnie kamera wyłącza się po około 2 minutach bezczynności ([Oszczędz. energia]) (str. 37). Włączyć ponownie zasilanie.
• Naładować akumulator (str. 14).

Obrazy nie są nagrywane mimo naciśnięcia przycisku START/STOP lub PHOTO.

• Wyświetlany jest ekran odtwarzania. Przerwać odtwarzanie i wybrać [MENU] → [Tryb fotografowania] → [Film] lub [Zdjęcie].
• Trwa nagrywanie wcześniej zarejestrowanego obrazu na nośniku zapisu. W tym czasie nie można nagrywać nowych obrazów.
• Nośnik zapisu jest zapełniony. Usunąć zbędne obrazy (str. 23).
• Całkowita liczba ujęć filmowych lub zdjęć przekracza pojemność kamery dostępną dla nagrań. Usunąć zbędne obrazy (str. 23).

Nie można zainstalować programu „PlayMemories Home".

• Do instalacji programu „PlayMemories Home" wymagane jest połączenie z Internetem.
• Zapoznać się z procedurą instalacji i sprawdzić konfigurację komputera wymaganą do instalacji programu „PlayMemories Home".

Program „PlayMemories Home" nie działa poprawnie.

• Zakończyć pracę programu „PlayMemories Home" i uruchomić ponownie komputer.

Kamera nie jest rozpoznawana przez komputer.

• Odłączyć wszystkie urządzenia USB podłączone do gniazda USB komputera, za wyjątkiem klawiatury, myszy i kamery.
• Odłączyć wbudowany kabel USB od komputera i kamery, uruchomić ponownie komputer, a następnie ponownie połączyć komputer i kamerę w prawidłowej kolejności.
• W przypadku jednoczesnego podłączenia urządzeń zewnętrznych zarówno do wbudowanego kabla USB, jak i do gniazda USB w kamerze, należy zrezygnować z tego połączenia, ale nie z komputerem.

Informacje diagnostyczne / Wskaźniki ostrzegawcze

Informacje na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 8 Dostarczone akcesoria → str. 9

W przypadku pojawienia się wskaźników na ekranie LCD konieczne jest przeprowadzenie poniższych kontroli. Jeśli problem powtarza się mimo kilkakrotnych prób rozwiązania, skontaktuj się z punktem sprzedaży produktów marki Sony lub najbliższym autoryzowanym punktem serwisowym Sony. W takim przypadku należy podać pełny numer kodu błędu rozpoczynającego się literą C lub E.

Pojawieniu się na ekranie pewnych wskaźników ostrzegawczych może towarzyszyć melodia.

C:04:□□

• Używany akumulator nie jest akumulatorem typu „InfoLITHIUM" (serii V). Należy używać akumulatora typu „InfoLITHIUM" (serii V) (str. 14).
• Podłączyć prawidłowo wtyk napięcia stałego zasilacza sieciowego (modele z zasilaczem sieciowym) do gniazda DC IN kamery (str. 15).

• Temperatura akumulatora jest wysoka. Wymienić akumulator lub umieścić go w chłodnym miejscu.

• Odlączyć źródło zasilania. Podłączyć ponownie kamerę do źródła zasilania i spróbować ją uruchomić.

Wykonać czynności począwszy od punktu ② na stronie 38.

• Akumulator jest całkowicie zużyty.

• Temperatura akumulatora jest wysoka. Wymienić akumulator lub umieścić go w chłodnym miejscu.

• Nie włożono karty pamięci (str. 18).
• Migający wskaźnik sygnalizuje brak wystarczającej ilości miejsca do rejestrowania obrazów. Usunąć zbędne obrazy (str. 23) lub sformatować kartę pamięci po uprzednim zapisaniu obrazów na innych nośnikach (str. 36).
• Plik bazy danych obrazu może być uszkodzony. Sprawdzić plik bazy danych, wybierając kolejno: [MENU] → [Konfiguracja] → [Ustawienia nośnika] → [Napr. danych obrazu] → nośnik zapisu (modele z pamięcią wewnętrzną).

• Karta pamięci jest uszkodzona.
• Sformatować kartę pamięci z poziomu kamery (str. 36).

• Włożono niezgodną kartę pamięci (str. 18).

• Karta pamięci jest chroniona przy zapisie.
• Dostęp do karty pamięci zostanie ograniczony z poziomu innego urządzenia.

• Występują poruszenia obrazu spowodowane niestabilnym ustawieniem kamery. Podczas filmowania należy trzymać kamerę oburącz. Wskaźnik ostrzegawczy sygnalizujący drgania kamery mimo wszystko nie zniknie.

• Nośnik zapisu jest zapełniony.
• Nie można zapisywać zdjęć w trakcie operacji przetwarzania danych. Odczekać chwilę i ponowić nagrywanie.

Zasady obchodzenia się z kamerą

Informacja na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 8

Dostarczone akcesoria → str. 9

Użytkowanie i konserwacja

• Kamera nie jest pyłoszczelna, kroploszczelna, ani wodoszczelna.
• Kamery nie wolno trzymać za osłony gniazd, ani za następujące elementy.

Ekran LCD

Akumulator Wbudowany kabel

USB

• Nie wolno kierować kamery w stronę słońca. Można w ten sposób uszkodzić kamerę. Słońce można filmować wyłącznie w warunkach słabego oświetlenia, na przykład o zmierzchu.
• Kamery i jej akcesoriów nie należy używać ani przechowywać w następujących lokalizacjach:

- W miejscach, gdzie występują silne pola magnetyczne lub drgania mechaniczne. Kamera może ulec uszkodzeniu. - W sąsiedztwie silnych fal radiowych lub promieniowania. W takich warunkach kamera może nieprawidłowo nagrywać obraz. - W sąsiedztwie nadajników telewizyjnych lub radiowych. Mogą pojawić się zakłócenia. - Na piaszczystej plaży ani w innych zapylonych miejscach. Przedostanie się do kamery piasku lub pyłu może spowodować jej uszkodzenie. Niektóre uszkodzenia tego typu mogą być trwałe. - W pobliżu okien lub na otwartej przestrzeni, gdzie ekran LCD lub obiektyw mogą być narażone na bezpośrednie oddziaływanie promieni słonecznych. Powoduje to uszkodzenie ekranu LCD.

• Do zasilania kamery prądem stałym lub zmiennym należy używać akcesoriów zalecanych w niniejszej instrukcji obsługi.
• Chroń kamerę przed wilgocią, np. przed deszczem lub wodą morską. Zamoczenie kamery grozi jej uszkodzeniem. Niektóre uszkodzenia tego typu mogą być trwałe.
• Jeżeli do wnętrza obudowy kamery dostaną się przedmioty lub płyny, należy zaprzestać użytkowania kamery, odłączyć ją od źródła zasilania i zlecić jej przegląd w punkcie sprzedaży wyrobów marki Sony. Z kamerą należy obchodzić się ostrożnie. Nie wolno jej demontować ani przerabiać. Należy chronić ją przed wstrząsami mechanicznymi i uderzeniami. Uważać, aby jej nie upuścić lub przypadkowo nie nadepnąć. Szczególnie ostrożnie należy obchodzić się z obiektywem.
• Po zakończeniu korzystania z kamery ekran LCD należy zamknąć.
• Nie wolno korzystać z kamery zawiniętej w jakieś przedmioty, na przykład w ręcznik.
• Odłączając przewód zasilający, należy ciągnąć za wtyk, a nie za przewód (modele z zasilaczem sieciowym).
• Chroń przewód zasilający przed uszkodzeniem. Unikaj na przykład umieszczania na nim ciężkich przedmiotów (modele z zasilaczem sieciowym).
• Nie wolno używać zdeformowanego lub uszkodzonego akumulatora. Metalowe styki należy utrzymywać w czystości.
• W razie wycieku elektrolitu należy:

- Zasięgnąć porady mistrzowskiego autoryzowanego punktu serwisowego Sony. - Zmyć ciecz ze skóry w miejscu kontaktu. - Jeżeli ciecz przedostanie się do oczu, przemyć je dużą ilością wody i zasięgnąć porady lekarza.

Jeżeli kamera nie będzie używana przez dłuższy czas

• Aby zachować optymalny stan kamery przy dłuższym czasie, należy mniej więcej raz w miesiącu włączyć ją i uruchomić z jej poziomu nagrywanie i odtwarzanie obrazów.
• Akumulator należy przechowywać po uprzednim całkowitym rozładowaniu.

Uwaga dotycząca temperatury kamery/akumulatora

• W przypadku bardzo wysokiej lub bardzo niskiej temperatury kamery lub akumulatora mogą wystąpić problemy z nagrywaniem lub odtwarzaniem z uwagi na funkcje zabezpieczające kamery uruchamiane w takiej sytuacji. W takim przypadku na ekranie LCD zostanie wyświetlony wskaźnik.

Uwagi dotyczące ładowania za pośrednictwem przewodu USB

• W przypadku niektórych komputerów mogą wystąpić problemy z ładowaniem.
• W przypadku podłączenia kamery do laptopa, który nie jest podłączony do źródła zasilania, akumulator laptopa będzie dalej ulegał rozładowaniu. Nie należy pozostawiać kamery podłączonej w ten sposób do komputera.
• Nie można zagwarantować prawidłowego ładowania w przypadku samodzielnie składanego lub przerabianego komputera albo za pośrednictwem koncentratora USB. W przypadku pewnych urządzeń USB używanych z komputerem, kamera może nie działać prawidłowo.

Gdy kamera jest podłączona do komputera lub osprzętu

• Nie wolno formatować nośnika zapisu kamery z poziomu komputera. W przeciwnym razie kamera może nie działać prawidłowo.
• Przed podłączeniem kamery do innych urządzeń za pomocą przewodów komunikacyjnych należy upewnić się, że wtyk przewodu został prawidłowo włożony. Próba włożenia wtyku na siłę do gniazda grozi jego uszkodzeniem i może skutkować nieprawidłową pracą kamery.
• Przy włączonym zasilaniu kamery podłączonej do innych urządzeń za pośrednictwem przewodu USB nie należy zamykać panelu LCD. Dane zarejestrowanych obrazów mogą zostać utracone.

Uwagi dotyczące wyposażenia dodatkowego

Zalecamy stosowanie oryginalnego osprzętu Sony. - W niektórych krajach lub regionach oryginalne akcesoria Sony mogą być niedostępne.

Zasady obchodzenia się z ekranem LCD

• Pozostawione na ekranie LCD odciski palców, krem do rąk itp. mogą przyczyniać się do odchodzenia powłoki ekranu LCD. Ślady te należy usuwać możliwie jak najszybciej. Zbyt mocne pocieranie ekranu LCD chusteczką itp. może prowadzić do powstawania rys na powłoce ekranu LCD.
• Wskazane jest, aby delikatnie usuwać odciski palców lub kurz z zabrudzonego ekranu LCD, po czym wyczyścić ekran miękką szmatką itp.

Ekran LCD

Zbyt mocne naciskanie ekranu LCD grozi nierównomiernym odwarzaniem barw i innymi uszkodzeniami. - Jeżeli kamera pracuje w niskiej temperaturze, na ekranie LCD może pojawić się obraz zaszumiony. Nie świadczy to o usterce. - Podczas pracy kamery tylna strona ekranu LCD może się nagrzewać. Nie świadczy to o usterce.

Czyszczenie obudowy i obiektywu projekcyjnego (modele z projektorem)

• Delikatnie przetrzeć obudowę i obiektyw miękką szmatką, na przykład ściereczką do czyszczenia lub irchą do okularów.
• W przypadku silnego zabrudzenia obudowy i obiektywu projekcyjnego kamerę należy wyczyścić miękką ściereczką lekko zwilżoną wodą, a następnie wytrzeć je suchą, miękką szmatką.
• Aby nie doszło do deformacji obudowy, uszkodzenia powłoki wykończeniowej lub porysowania obiektywu, należy unikać:
• Stosowania substancji chemicznych, np. rozcieńczalnika, benzyny, alkoholu, ściereczek nasączonych substancjami chemicznymi, środków odstraszających owady, środków owadobójczych i filtrów przeciwsłonecznych
• Obsługi kamery rękami zabrudzonymi powyższymi substancjami. Narażanie kamery na długotrwały kontakt z przedmiotami wykonanymi z gumy lub winylu

Informacja o konserwacji i przechowywaniu obiektywu

• Powierzchnie obiektywu należy przetrzeć miękką szmatką w następujących sytuacjach:

- Gdy na powierzchni obiektywu widoczne są odciski palców - W miejscach gorących i wilgotnych - Gdy obiektyw jest narażony na działanie soli zawartej w powietrzu, np. nad morzem

• Obiektyw należy przechowywać w dobrze wentylowanym, czystym miejscu, zabezpieczonym przed dostępem kurzu.
• Aby zapobiec tworzeniu się pleśni, obiektyw należy co pewien czas czyścić i przechowywać w sposób opisany powyżej.

Ładowanie zamontowanego fabrycznie akumulatora

Kamera jest wyposażona w montowany fabrycznie akumulator, który zapewnia pamiętanie daty, godziny i innych ustawień, nawet gdy ekran LCD jest zamknięty. Akumulator zamontowany fabrycznie jest ładowany zawsze wtedy, gdy kamera jest podłączona do gniazda elektrycznego za pośrednictwem zasilacza sieciowego (modele z zasilaczem sieciowym) lub gdy jest podłączony akumulator. Całkowite rozładowanie akumulatora nastąpi po upływie około 3 miesięcy nieużywania kamery. Przed przystąpieniem do użytkowania kamery należy naładować zamontowany fabrycznie akumulator. Nawet jeśli zamontowany fabrycznie akumulator nie jest naładowany, nie będzie to miało wpływu na pracę kamery niezwiązaną z nagrywaniem daty.

Dane techniczne

Sposób ładowania zamontowanego fabrycznie akumulatora

Kamerę z zamkniętym ekranem LCD należy podłączyć do gniazda elektrycznego za pośrednictwem zasilacza sieciowego (modele z zasilaczem sieciowym) lub podłączyć całkowicie naładowany akumulator i pozostawić ją na co najmniej 24 godziny.

Uwaga dotycząca pozbywania się kamery lub przekazywania prawa własności do niej innej osobie (modele z pamięcią wewnętrzną)

Nawet po usunięciu wszystkich filmów i zdjęć lub przeprowadzeniu operacji [Format] (str. 36), dane w pamięci wewnętrznej mogą nie zostać całkowicie usunięte. Wskazane jest uruchomienie kolejno: [MENU] → [Konfiguracja] → [Ustawienia nośnika] → [Format] → [Opróżnij] w celu uniemożliwienia odzyskania danych.

System

Format sygnału: System koloru NTSC, zgodny z normami EIA (HDR-CX220/CX230/CX280/CX290/PJ230) System koloru PAL, zgodny z normami CCIR (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E) Telewizor HD

Format zapisu filmów: AVCHD (zgodność z formatem AVCHD wer.2.0): Obraz: MPEG-4 AVC/H.264 Dźwięk: 2-kanałowy Dolby Digital Dolby Digital Stereo Creator 1 MPEG-2 PS: Obraz: MPEG-2 (video) Dźwięk: 2-kanałowy Dolby Digital Dolby Digital Stereo Creator 1 MP4: Obraz: MPEG-4 AVC/H.264 Dźwięk: MPEG-4 AAC-LC 2-kanałowy *1 Wyprodukowano na licencji firmy Dolby Laboratories.

Format plików zdjęciowych: Zgodny z DCF Ver.2.0, Zgodny z Exif Ver.2.3, Zgodny z MPF Baseline

Nośniki zapisu (filmy/zdjęcia): Pamięć wewnętrzna HDR-CX230/CX230E/CX290/CX290E/PJ230/PJ230E: 8GB "Memory Stick PRO Duo" Karta SD (klasy 4 lub szybsza) Pojemność dostępna dla użytkownika HDR-CX230/CX230E/CX290/CX290E: ok. 7,75 GB 6 HDR-PJ230/PJ230E: ok. 7,75 GB 2 6 1 GB odpowiada 1 miliardowi bajtów, z których część używana jest do zarządzania systemem i/lub plikami użytkowymi. 2 1 GB odpowiada 1 miliardowi bajtów, z których część używana jest do zarządzania systemem i/lub plikami użytkowymi. Można usunąć tylko zainstalowany fabrycznie film demonstracyjny.

Przetwornik obrazu: Matryca CMOS 3,1 mm (typ 1/5,8) Liczba rejestrowanych pikseli (zdjęcie, 16:9): Maks. 8,9 megapikseli (3984×2240 pikseli)*3 Całkowita: ok. 2 390 000 pikseli

Efektywna (film, 16:9)*4:

ok. 2 150 000 pikseli (HDR-CX220/CX220E/

CX230/CX230E/PJ220E/PJ230/PJ230E)

ok. 2 290 000 pikseli (HDR-CX280/CX280E/ CX290/CX290E)

Efektywna (zdjęcie, 16:9):

ok. 2 290 000 pikseli

Efektywna (zdjęcie, 4:3):

ok. 1 710 000 pikseli

Obiektyw:

Obiektyw marki Carl Zeiss Vario-Tessar

HDR-CX220/CX220E/CX230/CX230E/

PJ220E/PJ230/PJ230E:

27× (optyczny)*5, 32× (dodatkowy, w trakcie nagrywania filmów*)*; 320× (cyfrowy)

HDR-CX280/CX280E/CX290/CX290E:

27× (optyczny)*4, 50× (dodatkowy, w trakcie nagrywania filmów)*; 320× (cyfrowy)

F1,9\~F4,0

Ogniskowa:

f = 2,1 mm 57,0 mm

Po przeliczeniu na wartości dla aparatu małoobrazkowego

W przypadku filmów*4:

29,8 mm ~ 953,6 mm (16:9) (HDR-CX220/

CX220E/CX230/CX230E/PJ220E/PJ230/ PJ230E)

29,8mm 804mm (16:9) (HDR-CX280/

CX280E/CX290/CX290E)

W przypadku zdjęć: 29,8mm 804mm (16:9)

Temperatura barwowa: [Auto], [Jednym dotk.], [Wewnątrz], [Na zewnątrz]

Minimalne natężenie oświetlenia:

6 lx (luksów) (przy ustawieniu domyślnym, czas otwarcia migawki 1/30 sekundy (HDR-

3 lx (luksy) (opcja [Low Lux] ustawiona na [Włącz], czas otwarcia migawki 1/30 sekundy (HDR-CX220/CX230/CX280/CX290/PJ230)

lub 1/25 sekundy (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E))

*3 Unikatowy system przetwarzania obrazu firmy Sony w technologii BIONZ umożliwia uzyskanie rozdzielczości odpowiadających opisanym rozmiarom.

*4 Opcja [E-SteadyShot] ustawiona na [Standardowy] lub [Wyłącz].

*5 Opcja [E-SteadyShot] ustawiona na [Aktywny].

Złącza wejściowe i wyjściowe

Gniazdo HDMI OUT: Gniazdo micro HDMI

Gniazdo USB: Typ A (wbudowane USB)

Złącze USB Multi/Micro*

• Do obsługi urządzeń zgodnych ze standardem Micro USB.
• Złącze USB tylko wyjściowe (HDR-CX220E/CX230E/CX280E/CX290E/PJ220E/PJ230E).

Ekran LCD

Obraz: 6,7 cm (typ 2,7, współczynnik kształtu 16:9)

Całkowita liczba pikseli:

230400 (960× 240)

Rodzaj projekcji: DLP

Źródło światła: Lampka LED (R/G/B)

Ostrość: Ręczna

Odległość projekcji: 0,5 m lub więcej

Współczynnik kontrastu: 1500:1

Rozdzielczość (wyjściowa): nHD (640× 360)

Czas ciągłej projekcji (na akumulatorze z zestawu): ok. 50 min.

Informacje ogólne

Wymagania dotyczące zasilania: Prąd stały 6,8 V/7,2 V (akumulator) Prąd stały 8,4 V (zasilacz sieciowy (HDR-CX280/CX280E/ CX290/CX290E/PJ220E/PJ230/PJ230E))

Ładowanie przez USB: Prąd stały 5V500mA/ 1,5 A

Pobór mocy: HDR-CX220/CX220E/CX230/CX230E

HD: 2,1 W MP4: 1,9 W STD: 2,0 W

HDR-CX280/CX280E/CX290/CX290E/ PJ220E/PJ230/PJ230E

HD: 2,2 W MP4: 2,0 W STD: 2,1 W

Temperatura robocza: od 0°C do 40°C

Temperatura przechowywania: od -20°C do +60°C

Wymiary (orientacyjne):

HDR-CX220/CX220E/CX230/CX230E/ CX280/CX280E/CX290/CX290E:

52,5 mm x 57 mm x 117 mm (szer./wys./gł.)

z uwzględnieniem wystających elementów

52,5 mm x 57 mm x 125 mm (szer./wys./gł.)

z uwzględnieniem wystających elementów i dołączonego do zestawu akumulatora

HDR-PJ220E/PJ230/PJ230E:

58 mm x 57 mm x 117 mm (szer./wys./gł.) z uwzględnieniem wystających elementów

58 mm x 57 mm x 125 mm (szer./wys./gł.)

z uwzględnieniem wystających elementów i dołączonego do zestawu akumulatora

Waga (przybliżona)

HDR-CX220/CX220E/CX230/CX230E:

178 g (tylko urządzenie zasadnicze)

222 g (z dostarczonym akumulatorem)

HDR-CX280/CX280E/CX290/CX290E:

180 g (tylko urządzenie zasadnicze)

224 g (z dostarczonym akumulatorem)

HDR-PJ220E/PJ230/PJ230E:

210 g (tylko urządzenie zasadnicze)

254 g (z dostarczonym akumulatorem)

Zasilacz sieciowy AC-L200C/AC-L200D

(HDR-CX280/CX280E/CX290/CX290E/ PJ220E/PJ230/PJ230E)

Wymagania dotyczące zasilania: Napięcie zmienne 100 V - 240 V, 50 Hz / 60 Hz

Pobór prądu: 0,35 A - 0,18 A

Pobór mocy: 18 W

Napięcie wyjściowe: Prąd stały 8,4 V

Prad wyjściowy: 1,7 A

Temperatura robocza: od 0°C do 40°C

Temperatura przechowywania: od -20°C do +60°C

Wymiary (orientacyjne): 48 mm x 29 mm x 81 mm (szer./wys./gł.) bez wystających elementów

Waga (orientacyjna): 150 g bez przewodu zasilającego

Akumulator NP-FV30

Maksymalne napięcie wyjściowe: prąd stały 8,4 V

Napięcie wyjściowe: prąd stały 7,2 V

Maksymalne napięcie ładowania: prąd stały 8,4 V

Maksymalny prąd ładowania: 2,12 A

Pojemność

Typowa: 3,6 Wh (500 mAh)

Minimalna: 3,6 Wh (500 mAh)

Typ: litowo-jonowy

Konstrukcja oraz dane techniczne kamery i akcesoriów mogą ulec zmianie bez powiadomienia.

Przewidywany czas działania akumulatora (w minutach)

Tabele pokazują orientacyjny czas pracy przy w pełni naładowanym akumulatorze.

HDR-CX220/CX220E/CX230/CX230E

Nośniki zapisu	HDR-CX230/CX230E		HDR-CX220/CX220E
	Pamięc wewétrzna	Karta)pAMIęci
Czas nagrywania ciąglego	95	95
Typowy czas nagrywania	45	45
Czas odztwarzania	145	145

HDR-CX280/CX280E/CX290/CX290E/PJ220E/PJ230/PJ230E

Nośniki zapisu	HDR-CX290/CX290E/PJ230/ PJ230E		HDR- CX280/ CX280E/ PJ220E
	Pamięc wewétrzna	Karta pAMIęci
Czas nagrywania ciągego	90	90
Typowy czas nagrywania	45	45
Czas odztwarzania	135	135

Poszczególne czasy nagrywania zostały zmierzone w przypadku nagrywania filmów w wysokiej rozdzielczości (HD) przy opcji [Standard HQ] ustawionej w pozycji [Tryb NAGR]. Typowy czas nagrywania to czas przy wielokrotnym rozpoczynaniu/przerywaniu nagrywania, przełączaniu pomiędzy trybami rejestrowania zdjęć i filmów oraz korzystaniu z funkcji zbliżenia. - W przypadku korzystania z karty pamięci Sony. Pomiary czasów uzyskano w temperaturze pracy kamery 25°C. Zalecana temperatura wynosi od 10°C do 30°C.

• W pewnych warunkach użytkowania kamery, na przykład w niskich temperaturach, czas nagrywania i odtwarzania będzie krótszy.
• Maksymalny czas nagrywania filmów oraz liczba zdjęć potrzebnych do zarejestrowania są wyświetlane na ekranie (str. 48)
• Dostępny czas nagrywania zależy od warunków nagrywania, obiektu, [Tryb NAGR].

Znaki towarowe

"Handycam" i Handycam są zastrzeżonymi znakami towarowymi firmy Sony Corporation. "AVCHD", "AVCHD Progressive", logotyp "AVCHD" i logotyp "AVCHD Progressive" są znakami towarowymi firm Panasonic Corporation i Sony Corporation. "Memory Stick", "Memory Stick Duo", "MEMORY STICK DUO", "Memory Stick PRO DUO", "MEMORY STICK PRO DUO", "Memory Stick PRO-HG DUO", "MEMORY STICK PRO-HG DUO", "Memory Stick XC-HG DUO", "MEMORY STICK XC-HG DUO", "MagicGate", "MAGICGATE", "MagicGate Memory Stick" i "MagicGate Memory Stick Duo" są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Sony Corporation. "InfoLITHIUM" jest znakiem towarowym firmy Sony Corporation. "x.v.Color" i x.v.Color są znakami towarowymi firmy Sony Corporation. "BIONZ" jest znakiem towarowym firmy Sony Corporation. "BRAVIA" jest znakiem towarowym firmy Sony Corporation. Blu-ray Disc™ i Blu-ray™ są znakami towarowymi firmy Blu-ray Disc Association. Dolby i symbol double-D są znakami towarowymi firmy Dolby Laboratories. Nazwy HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach. Microsoft, Windows, Windows Vista i DirectX są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach.

Mac i Mac OS są zastrzeżonymi znakami towarowymi firmy Apple Inc. w Stanach Zjednoczonych i innych krajach. - Intel, Intel Core i Pentium są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Intel Corporation i jej oddziałów w Stanach Zjednoczonych i innych krajach. - Symbol, "," ,PlayStation" są zastrzeżonymi znakami towarowymi firmy Sony Computer Entertainment Inc. - Logo SDXC jest znakiem towarowym firmy SD-3C, LLC. - MultiMediaCard jest znakiem towarowym firmy MultiMediaCard Association. - Facebook i logo, "f" są zastrzeżonymi znakami towarowymi firmy Facebook, Inc. YouTube i logo YouTube są zastrzeżonymi znakami towarowymi firmy Google Inc.

Wszystkie inne nazwy produktów przytoczone w niniejszej pozycji mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. Ponadto znaki i® nie zawsze pojawiają się w niniejszej instrukcji.

Możliwości konsoli PlayStation 3 można zwiększyć, pobierając aplikacje na konsolę PlayStation 3 ze sklepu PlayStation Store (tam, gdzie jest dostępny).

Do pobrania aplikacji na konsolę PlayStation 3 wymagane jest posiadanie konta PlayStation Network.

Dostępne tam, gdzie dostępny jest PlayStation Store.

Wskaźniki na ekranie

Przy zmianie ustawień pojawiają się poniższe wskaźniki.

Z lewej

Wskaznik	Opis
IMENU	Przycisk MENU (34)
	Nagywanie przy uzyciu samowyzwalacza (35)
4:3	Tryb Szeroki (36)
D W	Wprowadzanie (35)
OFF	Opcja [Wykrywanie twarzy] ustawiona na [Wyłucz] (35)
OFF	Opcja [Zdjecie z uśmiechem] ustawiona na [Wyłucz] (35)
	RecZNecu ustawianie ostrosci (35)
	Wybór sceny (35)
	Balans bieli (35)
	Funkcja SteadyShot wyloczona (35)
TV	Tele makro (35)
	Destynacja (37)
	Inteligentna automatyka (wykrywanie twarzy/ wykrywanie sceny/ wykrywanie drgan kamery) (21)

Na środku

Wskaznik	Opis
	Ust.Pok.slajd.
	Ostrzeżenie (39)
	Tryb odtwarzania (22)
Z prawej
Wskaznik	Opis
60i HQ MP4720	Jakość nagrywanego obrazu (HD/MP4/STD), szybkość klatek (60p/50p/ 60i/50i), tryb nagrywania (PS/FX/FH/HQ/LP)i rozmiar filmu (36)
60min	Poziom naładowania akumulatora
	Nośnik zapisu/ odtwarzania/edycji (17)
0:00:00	Licznik (godzina:minuta: sekunda)
00min	Orientacyjniy pozostaly czas nagrywania
9999 16:98,9M	Orientacyjna liczba möglichwych do zarejestrowania zdjec i rozmiar zdjecía (36)
101	Folder odtwarzania
100/112	Numer aktualnie odtwarzanego filmu lub zdjecía/Liczba wszychtkich zarejestrowanych filmów lub zdjecć
	Podlaczone zewétrzne urzadzenia pAMIcieWiome (31)
U doń
Wskaznik	Opis
	[Poz. odn. mikrofonu] niski (35)
	[Reduk. szumu wiatru] (35)
	Zoom wbud. mikrof. (35)
	Low Lux (35)
	Ekspozycja (35)
AUTO	Inteligentna automatyka (21)

101-0005 Nazwa pliku danych

O- Chron (36)

• Wygląd wskaźników i ich położenia są orientacyjne i mogą odbiegać od stanu faktycznych.
• W przypadku niektórych modeli kamery część wskaźników może nie być wyświetlana.

Indeks

A Akumulator. 14 B Brzęczyk. 17 C Całkowite naładowanie. 16 Czas nagrywania i odtwarzania. 46 Części i elementy sterujące.. 12 D Dane techniczne 44 Data/Czas .17 Ekran LCD 20 Elementy zestawu 6 Extended Zoom..21 Informacje diagnostyczne.....39 Inicjalizowanie. 38 Instalacja. 28 Inteligentna automatyka..21 J Język. 5 K Karta pamięci....18 Karta SD....18 Kod danych....17 Komputer....28 Konfiguracja....17 Konfiguracja wstępna....17 Konserwacja....41 Listy menu. 35 Ładowanie akumulatora.14 Ładowanie akumulatora przy użyciu komputera.15

Ladowanie akumulatora przy uzyciu zasilacza sieciowo....15 Mac. .27 "Memory Stick PRO Duo" (Mark2) 18 "Memory Stick PRO-HG Duo" 18 "Memory Stick XC-HG Duo" ...18 Menu 34 N Nagrywanie. 20 Nagywanie dwoiste.. 20 Naprawa. 38 Nośniki zapisu. 17 Odtwarzanie. 22 P Pasek na reke....13 PlayMemories Home.....7,27,28 Plyta AVCHD....6 Podgliad Wydarzei....22 Podlączanie/odłȩczanie akumulatora....14 Pomocniczy przywod polaczieniawy USB....6 Projektor....25 Przejciewiowa USB....33 Przewodnik pomocniczy PlayMemories Home.....7,30 Przewodnik uzytkownika kamery "Handycam"....6 Przewód HDMI....24 R Rozwiawyanie problemow.....38 S Sposob korzystania z niniejszej instrukczyi. 8 Sposob obshalugi wybieraka wielofunkcyjnégo 6 Statyw. 13 Szum wiatru 35

TV. 24 Tworzenie plyt 31 U Uruchamianie PlayMemories Home. 30 USB. 15 Uwagi dotyczze zasad obchodzenia sie z kamera.41 Wbudowany kabel USB.15 Windows.28 Wskazniki na ekranie..48 Wskazniki ostrzegawcze.39 Wybor nośnka.17 Wyświetlanie informacja na ekranie LCD.20 Z Zapisywanie obrzow na zewnetrzyn urzadzeniu pamietiowym. 32 Zewnetrze urzadzenie pamietiowe.. 32 Zoom. 21

Listy menu znajduja sie na stronach od 35 do 37.

Čtěte jako první

Prid pouzitim pristroje si peclive prectete tuto priručku a ponechejte si ji pro budouci potbreu.

VAROVÁNÍ

Zobrażení poloźek na obrazovka LCD

Informace o „Photo TV HD"

Modul akumulatoru je teme'rybity.

Manipulaces videokamerou

A[12]

Vystrażne indikátory. 36

W

Windows. 27

Z

Nośnik zapisu 16

Wyświetlanie kontroli wewnętrznej.....36

Zoom. 20

Dźwięk wiatru 32
