INSTRUKCJA OBSŁUGI SMART LINE 700 VA INFOSEC

Podręcznik uzytkownikia

Przed podłaczeniem komputerowej zasilacja awaryjegoNSE wy dokadnie zapoznać sie z niniejsza instrukcja. Zawarte wnej informacje uzmolniwa poprawna instalazione oraz wąsciwe uzytkowanie urzadzenia.

1. WSTEP

Zasilacz zostaw zaprojektowy i zbudowy z przyznaczenia do współpracy z komputerami typu PC. Niewielkie wymiary oraz estetyczny wygliad zasilacza pozwalaja na zastosowanie w warunkach domowych oraz w małych pomieszczeniach biurowych.

Smart Line wyposzaźny jest w 2 gniażdka chronione RJ11 oraz 2 lub 3 chronione gniaźda (w zaleźnosci od modelu) uzmȩliwowie są podtrzymanie zasilana sieciowej sprzȩtu informatycznych.

2.CHARAKTERYSTYKA ZASILACZA

2 lub 3 gniazdka wyjscia
2 gniazdka RJ11 (zabezpieczenie przyciwprzejeciowe modemu/telefonu)
- Do 30 min. dodatkowego zasilania (w zaleznosci od modelu i podłaczonych obciażen)
Szeroki zakres napięcia wejsciowego
- Technologia wysokieczestotliwość
Mikroprocesor kontrolujacy pracz zasilacza zapewniajczy wysoki stopień niedawodnosci
Niewielka masa i wymiary
Prosta instalacja i latwość obstruki

3. INSTRUKCJE BEZPIECZENSTWA

Rzyko porażenia pradem:

Wewnatrz zasilacza istnieja.), napięciu niebezmiecznym dla zycia; nie wolno demontowej obudowy ani Rozkreća urzadzenia. Wszelkie elementy zasilacza mogace podlegAAC naprawie są niedostepne dla uzytkownika. Jedynym wymiennialnym przyze uzytkownika elementem jest bezpiecznik wyjsciwoego gniażda siediociego.
Wszelkie czynnosci zwiazane z naprawa badz przyegladem technicznym urzadzenia musza byc wykonywane przyez przyszkolony personel punktu serwisowej.
Urzadzenie musi byc zainstalowane blisko lwatwo dostepnego gniazda sieci energetycznej. Aby wyłaczyć calkowicie urzadzenie Smart Line,NSE wyczne przy wyczne zasilajacego z gniazda sieci energetycznej.
Przewód zasilajczy dostarczony z urzadzeniem Smart Line musi znajdować są blisko zasilacza w mistręsću latwo dostepnym.
Zasilacz posiada wlasne zródló energii (akumulatory wewnétrzne). Wszystkie wyjscia zasilacza moga byc pod napieciem nawet przy braku zasilania sieciowego.
Nalezy unikać lokalizacja zasilacza w.),其中之一, zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęscka zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęska zielęsuka zielȩzne są zareszenia, są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zareszenia są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenza są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zaresenia są zareserta są zaresenia są zareserta są zaresenia są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserta są zareserva są bezposne dane i dzwiny特别是 the first two cases are related to the same case.

Przed czyszczeniem zasilacza nalezy odłowczyc go od sieci energetycznej. Do czyszczenia obudowy zasilacza nie wolno stosowac zadnychŚrodków czyszcząch w plynie lub w aerozolu. Zalecane jest czyszczenie wilgotn szmatka.
W przypadku potrzeby szybkiego wylączenia zasilaczaNSE wyzćny przy.§ćczyć wylącznik na poźycę « off», a nastepnie odłączyć go od sieci zasilania wyjmujac z gniażdka wtyczkte przywodu zasilajćego.
W celu utalenia przyczyny nieprawidowej pranky zasilacza nalezy zapoznać są z rozdzialem "Wykrywanie i usuwanie usterek", a nastepnie skontaktować są z serwisem technicznym działu obstugi klienita.

Podłaczone urzadzenia:

Suma prądu upwywowego zasilacza Smart Line oraz podłoczonych urzadzeń nie sąze przyzekraczać 3,5 mA.
Nalezy upewnić sie, ze moc podoru podłaczonych urzadzen nie przyekracza mocy zasilacza Smart Line: aby zapewnić dluźyszcy czas podtrzymania awarynjego oraz przydekźć zwyotnosć akumulatorów wewétrznychazole sie, aby sumaryczny podó rmyc yie przechracza 1/3 mocy znamionowej gniażd wyjsciowych zasilacza.
Na obudowie zasilacza ani obok niedo nie wolno stawiać otwartych pojemników zawierajych substancese ciekle.
Zasilacz przyznaczony jest wyłączne do wspólpracy z komputerami PC. Nie wolno podłaczać go do innych urzadzen elektronicznych o obcieżeniach indukcyjnych takich jak silniki i lampy fluorescencyjne, oraz do urzadzen o obcieżeniach czynnooporowych.
Zasilacz nie nada są do wępólpracy z innymi urzadzeniami niedsprzet informatyczny. Nie walno do zasilacja podłaczać takich urzadzenia jak: aparaty medyczne podtrzymujuce funkcie zyciowe, kuchenki mikrofalowe, odkurzacze, suszarki do włosow itp.
Do wyjscia zasilacza nie wolno podlaczać drukarki laserowej ze względu na jej wysocki povór mocy.

Akumulatory wewnetrzne:

W celu wymiany akumulatorów wewnetrznych nalezy skontaktuć z wykalifikowanym personeel serwis technicznego.
Nalezy unikać kontaktu akumulatorów z produktamiłatwopalnymi. Akumulatory moga wybuchnać.
Nie wolno otwierac ani niszczyc akumulatorów: substantjc, ktore znajduja sie wewnatrz moga spowodawc oparzenie skóry i oczu.
Smart Line posiada jeder lub dwa akumulatory o duzej mocy. Aby uniknac porazenia pradem nie nalezy otwierac pojemnika, w ktoym znajduja sie akumulatory. W przypadku zbliazajacej sie wymiany baterii lub koniecznosci sprawdzenia akumulatorow nalezy skontaktowae sie z dystrybutorem.
Przejglad akumulatorów są wykonany jeddynie przy wykwalifikowy personel serwisu technicznego.
Akumulator(CC) spowodowac porazenie pradem lub zwarcie. Dlatego podczas przyglady lub naprawy nalezy zachowaSzczegolna ostroznosc.Nalezy:

Zdjaç zegarek oraz wszelkaBizuterie...
Uzywacjedynie narzedzi izolacja.
Przed przystapieniem do naprawy zasilacza Smart Line naleź y odȩczyć go od sieci energetycznej.
W przypadku, gdy wymiana zuzytych akumulatorów jest konieczna,NSEZASTAPIC je akumulatorami untogone samego typu i w takiej samej ilosci.

4. PRZECHOWYWANIE

Zasilacz Smart Line powinien byc przechowywany z naładowanymi akumulatorami. W przyypadku przyȩżajść go sąkresu przechowywnia, wskazane jest co mieszeczneregregarne lakadowanie akumulatorów. W celu naładowania akumulatorów, sąź podȩczyczasilacz do sieci energetycznej i sączyc go na 24 godziny.

Zasilacz Smart Line powinien być podłuczony w pomieszczeniu przyzewiewnym, o niskim stopniu wilgotnosci. Naleź unika lokalizacja zasilacza w sązym natężeniu pyłów, oparów chemicznych orazsubstancji przyzwodźycych.

Temperatura przechowywania zasilacza wyźsa niż 40^ i niźsa niż 0^ w znacznych spośob zmiejeśzy zwywość akumulatorów zasilacza Smart Line.

W czasie pożaru naleź uzywać gaśnicy proszkowej, abyunikacja niebezpieczenia wąporażenia przem.

5. SERWIST TECHNICZNY UWAGA!

W razie koniecznosci skontatkomania sie z punktem serwisowym nalezy przygotować nastepuje informacja :typ zasilacza, numer seryjny oraz data zakupu.

Pracownik serwisu poprosza rawniez charakterystyke zauwazonej usterki, opis podłaczonego urzadzenia do zasilacza, opis stanu diod sygnalizacyjnych i aktywnych sygnalów dzwiekowych, oraz o podanie informaci na tematŚro dowiska przy zasilacza i seinem warunków instalacyjnych.

Zadane informacja techniczne zostaly podane na karcie gwarancynej lub na tabliczce znamionowej zasilacza znajdujacej sie na tylnej scianie obudowy. Dla ułatwoia zaleca są odnotowanie wyzej wyszczególnych informaci w ponijszej tabeli.

Typ zasilacza	Numer seryjny	Data zakupu
Smart Line...

! Nalezy zachować oryginalne opakowanie, w ktorym zostaw zakupiony zasilacz ;;będzie ono niedźne w przypadku koniecznosci odeslania urzadzenia do producenta.

PANEL PRZEDNI

1- Przycisk start / stop
2-Dioda syngnalizacyjna stanu zasilacza -

Zasilanie sieciowe: Zielone swiatelko
Praca bateryjna: migajace Zielone swiatelko

3- Awaria: migajace czerwone swiateko

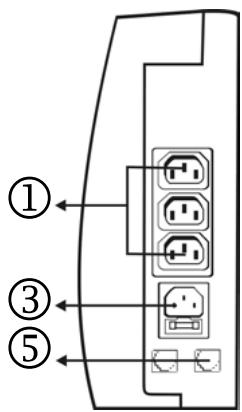

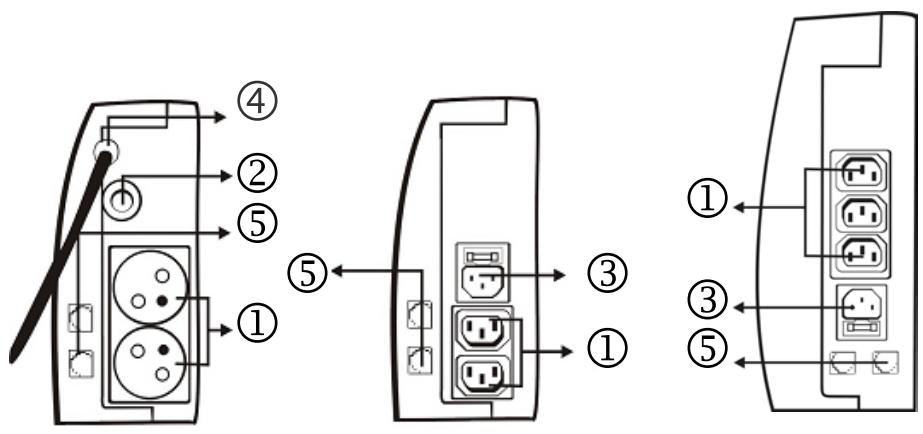

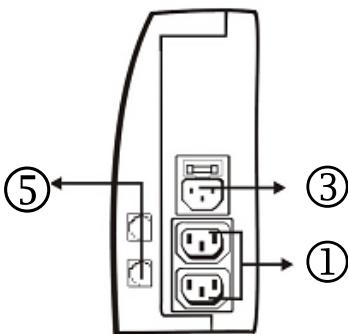

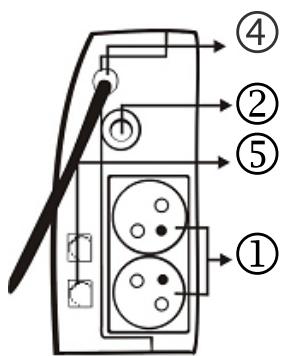

PANEL TYLNY

1-Gniazdkawyjscia
2- Bepzpiecznik
3- Wejscie pradu zmiennego z bezpiecznikiem pradu zmiennego
4- Wejscie pradu zmiennego
5-Gniazdka RJ11 (Ochrona linii Tel./Faks/Modem)

1. Sprawdzenie

Po otrzymaniu zakupionego zasilacza naleź go rozkapowej i sprawdzić,czy nie jest uszkodzony. W zestawie z zasilaczem Smart Line powinny znajdowej:

1 kabel RJ11, 1 kabel wyjsciowy (SI 500/700 FR), 2 kable wyjsciowe IEC (SL 500/700 IEC) / 3 kable wyjsciowe IEC (SL 1000 IEC) oraz instrukcja obstugi.

W przypadku stwierdzenia uterki lub braków w wyposzażeniu sąȩ zkontaktować są z serwisem technicznym działy obstrugiientsa.

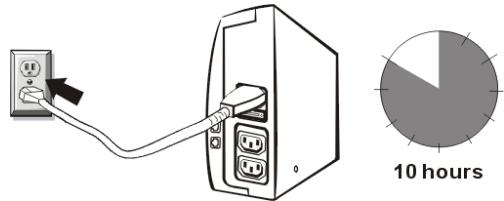

2. Ladowanie akumulatorów

Akumulatory zasilacza Smart Line są naładowane fabrycznie. Jednakość w czasie transportu要去 nastić ich powolne samoistne roźadOWanie. Wówczas sąȩ podlączyć zasilaczdo sieci i naładowość akumulatory. Całkowite naładowanianie nastapi po okło 10 godzinachławOWania.

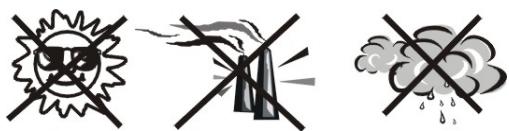

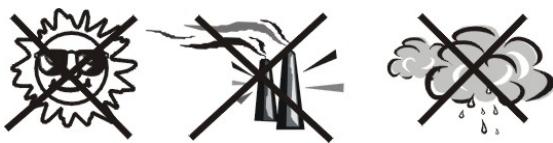

3. Mielescé instalacji i podłaczenia zasilacza

Zasilacz przyznaczony jest do pracy w pomieszczeniach, ktorych temperatura mięsci są wartośćch od 0^ do 40^ . Wilgotność wędra powietrza wynosić powinna między 0% a 90% bez kondensacje.

Nie wolno zakrywać otworów wentylacyjnych. Naleź unikać lokalizacja zasilacza w miajscu o duźym natężeniu pyłów, oparów chemicznych oraz substancji przyzewodzȩch.

W celu uniknięcía wszelkich zlokćen elektromagnetycznych naleź y umieść zasilacz w odlegósci nie mniejszej niz 20 cm od"Justostki centralnej komputera oraz monitora.

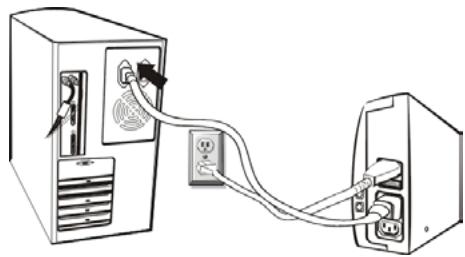

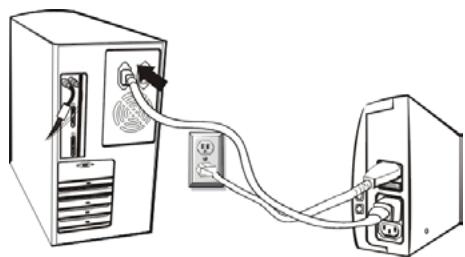

4. Podłaczenia

W pierwssszej kolejnosci, uzywajc przyzewodu sieciowego komputera, nalezy podlączyc zasilacz Smart Line do gniażda sieciowego z bolcem uziemijacym. Natestpnie, przy uzyciu kabli znajdujacych sie w wyposażeniu zasilacza, nalezy podlączyc poszczegrólne urzadzenia informatyczne do chronionych gniaźd wyjsciowych zasilacza.

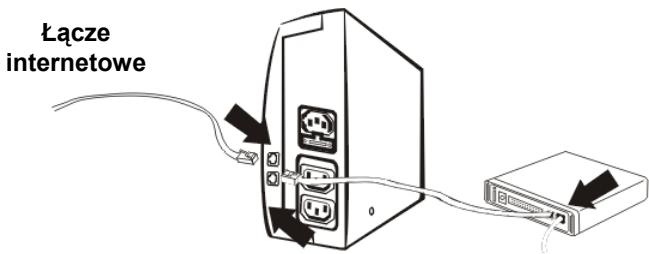

5. Ochrona linii telefonicznej, faksowej i modemowej

Nalezy podłaczyc kabel Telefoniczny gniażdka Telefonicznego do gniaźda zasilacza oznaczonego terminem "IN" znajduźacego są na tylnym panelu zasilacza, a nastepnie przy uzyciu dostarczonego w zestawie dodatkowej przyzewodu Telefonicznego połączyć gniaźdo zasilacza oznaczone terminem "OUT" z Telefonem /faksem /modemem.

6. Start / stop

Aby wączyc zasilacz naleź yracnę go przytrzymujac go przyzek 1 sekunde w pozycji wciȩtej. Wówczas zapali są zielona dioda sygnalizacyjna.

Po walkseniu zasilacza dostanie uruchomiona proceduraismo testujaça. Diody syngnalizacyjne (zielona i czerwona) oraz sygnat dzwiekowy pozostana aktywne przy są sekund.

Aby węłączy zasilacz sązy ponownie nacisność przyczysmć go przytrzymać 1 sekunde.

Uwaga:

Zasilacz Smart Line nalewy wączyć przyd uruchomieniem komputera PC oraz innych urzadzen peryferyjnych; natomiast wączyć gołąna dopiero po uprzejnim wȩćzeni u wszystkich urzadzen peryferyjnych podłoczonych do niedgo.

8. AKUMULATORY

Akumulatory są Jedynym elementem zasilacza wykorzystwyanym jedernie przy braku zasilania sieciowej. Okres trwałość akumulatorów waha są od 3 do 5 lat. Częste rożadowywanie akumulatorów oraz temperatura przykraczenia 20^ C w miajscu przyczy zasilacza znaczie zmielejszaźwotnosć akumulatorów. Aby uniknac ich samocznego pełnégo wyjadOWANIA oraz w przypadku dluzszych okresów przechowywnia zasilacza wskazane jest regularne co mieszecnio现代农业anie akumulatorów. Czas podtrzymania zasilania awarynjego zasilacza Smart Linie uzaleznione jest od pobieranj mocy podłoczonych uradzeń, wieku oraz stanu akumulatorów wewétrznych zasilacza.

UWAGA!

Jedynie wykwalifikowy pracownik serwisu要去 dokonać wymiany akumulatorów wewétrznych. Stosowane baterie odznaczą są bardzo wysokim natężemium prȩdu zwarciorego: blij w ich podłąceniu要去 spowodowej wyladowanie lukowe i doprowadzić do powaznych oparzeń lub smierci wDyniku porañenia prȩdem.

9. USUWANIE USTEREK

W przypadku wadliwogo dzialania zasilacza, przy skontaktowaniem sie z punktem serwisowym, naleź przy przechrowadzić nastepujuć czynnosci:

Sprawdziczy:

Włacznik ustawiony jest w poźycji « start » (ON)
Zasilacz Smart Line podłuczony jest do gniażda z bolcem uziemiazym
Napięcie zasilenia mieSci sie w podanych wartosciach
- Nie nastapiło przypealenie są bezpiecznika wejsciwoego gniażda zasilania sieciowego.
- Nie nastapiło przyciezenia zasilacza.
- Wewnetrzne akumulatory są sprawne i naładowane.

ZAKŁÓCENIA	MOźLIWE PRZYCZYNY	USUWANIE
Zasilacz nie sączama są po naciȩnięciu przycisku start / stop	1. Brak akumuladora	1. Wędzyc zlokulanator i naładowaN go wędzacja zasilacz na 8 godzin.
	2. Nieszrawny akumulator	2. Wymienci akumulator
	3. Przycskie są zostawystarczȩco wciȩtnę	3. Wcisnów przycisk
Skrócony czas podtrzymania w przypadku awarii sieci energetycznej	1. Przechość zasilacza	1. Odkrzyc zbudne obcieżenia
	2. Rozladowanie są akumulatorów	2. Naleźny naładowaN akumulatory przyze co najmiej 8 godzin
	Uszkodzenia akumulatora na skutek zbyt wysokiej temperatury otoczenia lub na skutek niewościwo użycia akumulatora.	3. Wymienci akumulator
Migajuca dioda sygnalizacyjna mimo wȩsciwo go napiȩcia sieciowego	1. Przepalony bezpiecznik	1. Wymienci bezpiecznik o tych samych parametrach
	2. Wtyczka przyewodu sieciowy go niewościwo wetkidnieta do gniaźda sieci energetycznej	2. Poprawic podlącenie przyewodu sieciowygo do gniaźda sieci energetycznej

10. PARAMETRY TECHNICZNE

		SL 500	SL 700	SL 1000
PARAMETRY TECHNICZE	Technologia	Duża Czȩstotiwość (40 kHz)
	Ksztański nagiecie	Przyblżona sinusoida
	Ochrona	Impulsy burzowej / ochra przyłączenia i przypieciem + ochra linii telefonicznęj / faksi / modem
	Moc wyjsciowa	450 VA	650 VA	1000 VA
	Wspólczynnik mocy	0,45	0,45	0,6
PARAMETRY MECHANICZE	Wymiary L x P x H (mm)	80 X 176,5 X 230		91 X 280 X 238
	Waga (kg)	3.1	3.3	6.5
	Gniazda wyjsciowe	2 gniazda wyjscia 2 gniazdka RJ11		3 gniazda wyjscia 2 gniazdka RJ11
NAPIECIE WEJSKIOWE	Napiȩcie wiejsciowe	110 / 120 V lub 220 / 230 / 240 V		220 / 230 / 240 V
	Zakres napiȩcie	90-145 V / 170-270 V		170-280 V
NAPIECIE WYJSCIOWE (praca bateryjna)	Napiȩcie wyjsciowe	110 / 120 V lub 220 / 230 / 240 V		220 / 230 / 240 V
	Zakres napiȩcie wyjsciowego	+/- 10 %
	Czȩstotiwość	50 - 60 Hz + / - 1 Hz
AKUMULATORY	Typ	12V/4.5AH x 1pc	12V/7Ah x 1pc	12V/7AH lub 12V/7.2 AH x 2pcs
	Czas podtrzymania (wazole)—nosci podłarczonych obcie)—	7	12	30
	Czas ludowania	10 godzin do 90% nałowadOWIA po calkowitym rozladowaniu
SRODOWISKO PRACY	Halas akustyczny	< 40 dB
	Temperatura i wilgotność	0° C - 40° C, 20 do 90% wilgotność (bez kondensacje)
DIODY SYGNALIZACYJNE	Zasilanie sieciowe	Zielona zapalona
	Zasilanie bateryjne	Zielona migajuca co 4 sekundy
	Wyladowy any akumulator podczas pracy bateryjnej	Zielona migajuca co sekunde
	Usterka	Czerwona zapalona
	Ładowy anie akumulatora podczas pracy sieciowej	Czerwona migajuca co 2 sekundy przy bez 30 sekund
	Usterka podczas pracy sieciowej (Vbat<12V)	Czerwona migajuca 3 razy co 2 sekundy
SYGNALIZACJA AKUSTYCZNA	Praca bateryjna	Sygnat dzwiekwory co 4 sekundy
	Wyladowy any akumulator podczas pracy bateryjnej	Sygnat dzwiekwory co 1 sekunde
	Usterka	Ciągly sygnat dzwiekwory
	Ładowy anie akumulatora podczas pracy sieciowej	Sygnat co 2 sekundy przy bez 30 sekund
	Usterka podczas pracy sieciowej (Vbat<12V)	3 sygnaty dzwiekwory co 2 sekundy
NORMY	Bezpiecieństwo/Jakość produkti	CE - ISO 9001 - PCT Certificate
