| Typ produktu | Zasilacz UPS Line Interactive |
| Marka | INFOSEC |
| Model | 1100 XP SOHO |
| Moc | 1000 VA / 500 W (współczynnik mocy 0,5) |
| Wymiary (dł. x szer. x wys.) | 100 x 330 x 140 mm |
| Waga | 6,5 kg |
| Napięcie wejściowe | 110-120 V lub 220-240 V (automatyczne wykrywanie 50/60 Hz) |
| Napięcie wyjściowe | 110-120 V lub 220-240 V ±10% (tryb bateryjny) |
| Kształt fali | Pseudosinusoidalna |
| Typowy czas podtrzymania | 25 minut (w zależności od obciążenia) |
| Czas ładowania | 8 godzin do 90% po pełnym rozładowaniu |
| Bateria | 12V / 9 Ah, 1 sztuka, wymienialna przez wykwalifikowanego technika |
| Gniazda wyjściowe | 3 gniazda zasilane awaryjnie IEC + 2 chronione gniazda RJ11 (tel/fax/modem) |
| Zabezpieczenia | AVR (regulacja napięcia), ogranicznik przepięć, ochrona przed przeciążeniem i przepięciem, zimny start, automatyczny restart |
| Poziom hałasu | < 40 dB w odległości 1 m |
| Temperatura pracy | 0°C do 40°C |
| Wilgotność | 0% do 90% bez kondensacji |
| Konserwacja | Czyścić lekko wilgotną szmatką po odłączeniu. Ładować baterię co 3 miesiące w przypadku nieużywania. |
| Bezpieczeństwo | Nie demontować, nie podłączać drukarki laserowej, nie narażać na wilgoć lub płyny. Wewnątrz niebezpieczne napięcia. |
| Części zamienne / naprawialność | Bezpiecznik wymienialny przez użytkownika. Bateria wymienialna tylko przez wykwalifikowanego technika. |
| Normy | CE, ISO 9001 |
Często zadawane pytania - 1100 XP SOHO INFOSEC
Pytania użytkowników dotyczące 1100 XP SOHO INFOSEC
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Falownik w formacie PDF za darmo! Znajdź swoją instrukcję 1100 XP SOHO - INFOSEC i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 1100 XP SOHO marki INFOSEC.
INSTRUKCJA OBSŁUGI 1100 XP SOHO INFOSEC
W celu zapewnienia prawidlowej instalacji oraz eksploatacji niniejszego produktu, usilnie zalecamy dokladne przyeczytanie instrukcji obslugi.
1. WPROWADZENIE
Niniejsza seria zasilaczy UPS została zaprojectowana z myślą o multimedialnych komputerach osobistych. Ich lekka i kompaktowa konstrukcja nadaje są idealmie do srodowisk przy o agrniczonej przyestrzeni. Seria XP zasilaczy UPS jest wyposaźona w uład regulacci napięcia AVR, którystabilizuje napiȩcie wejsciowe. Ponadto posiada ona wbudowanu funkcję uruchamiania z prady stało. Ta funkcjä umozliwaość zasilacza UPS w razie braku zasilania prądem przyemienym. Podstawowe funkcjé zasilaczy UPS seri II XP zostaly wymienione poniȩje.
2. PODSTAWOWE FUNKCJE
- Sterowanie mikroprocesorowe zapewnia wysoka niedawodnosć
Uklad regulazioni napiecia AVR - Funkcja „Green Power" zapewnia oszczędnosć energia
- Funkcja uruchamiania z pradu staiego
- Automatyczny restart w przypadku odzyskiwania zasilania przemiennym
- Kompaktowosc i lekkosc konstrukcji
- Ochrona przyciwudarowa modemu/linii telefonicznej
3. INSTRUKCJA BEZPIECZENSTWA - Bezpieczenstwo
Zasilacz UPS wykorzystuje potencjalnie niebezpieczne napięcia. Zabrania są demontowania urzadzenia. UrzadzeniaNie zawiera czȩci, króre mogłyby być wykorzystane lub naprawione przy uzytkownikia.
Wszystkie naprawy powinny byc wykonane wyłącznie przyez wykwalifikowanych techników.
Zasilacz UPS posiada wlasne wewnetrzne zródo zasilania (akumulator). Naleź pamiętać, ze po odłaczeniu zasilacza UPS od zródao zasilania sieciowego, na gniazdach wyjsciowych sąwcławystypyiewość napiecie.
Zasilacz UPS zostaw zaprojektowany do stosowania z komputerami osobistymi. Zabrania sie uzywania zasilacza z elektronicznymi urzadzeniami siłowymi z obciazenia i impedancyjnymi, takimi jak silnikiczy lampy fluorescencyjne.
Zabrania sie podłuczania do zasilacza UPS jakichkolwiek urzadzeń niedkomputerowych, takich jak aparatura medyczna do podtrzymywnia zycia, kuchenki mikrofalowe, odkurzacze itp.
Do zasilacza UPS nie nalezy podlaczać drukarek laserowych, gdyż podieraja one zbyt duź o mocy.
Sprawdzić,czy wymagane zasilanie nie przyekracza parametrów zasilacza UPS. W celu zapewnienia dluszego czasu zasilania awaryjego i przydlużeniaźwotnosci akumulatora,azolemy zastosowanie optymalné obciazenia siłowego rownego połowie lub jedernej trzechiej mocy nominalnej.
Nie ustawiać jakichkolwiek pojemników z cieczna lub w pewlizu zasilacza UPS.
Przed przystapieniem do czyszczenia, odączyc zasilacz UPS od sieci. Nie nakładc detergentów w postaci cieczy lub sprayów bezpośrednio na urzadzenia.
Zasilacza UPS nie nalewy stosowac w wiejscu wilgotnym lub narażonym na bezposrednie dzialanie promiensi sstonecznych, ani tez w povlizu zróde l ciepla. Nie zakrywać otworów wentylacyjnych.
W razine awarii, przystawic wącznik zasilacza UPS w położenie „OFF", a nastepnie odźćź przemówźazilania od gniadzka w celu calkowitego wy)—czenia ur)—zdenia.
W razie wadliwej praczy zasilacza UPS,nalezyprzejscdo rozdziau 10:Wykrywanie i usuwanie usterek.
4. INSTRUKCJA PRZECHOWYWANIA
Zasilacz UPS powinien być przechowywany z człkowicie naładowanych akumulatorem. Naleź unikać temperatur przechowywnia powyȩj 20^ , gdyź znaczość stróczone zzywotność akumulatora. Zasilacz UPSNSE sązy ponownie naładowość co 3 miersiść. W tym celu sązy podączyć go do zasilania siediociego i pozostawić na 24 godziny. Przechowywane akumulatory sązy ponownie ladowość do 3 miersiść; w przyciwnym razie要去 dojsć do uszkodzenia akumulatora.
5. OBSŁUGA POSPRZEDAźNA
WAZNE!
Zanim uzytkownik zadzwoni do Dziau Obslugi Posprzedañnej, powinien zgromadzić nastepujace dane, króre będa wymagane niedzależnie od problemu: Model zasilacza UPS, numer seryjny oraz data zakupu.
Dokladny opis problemu, z podaniem nastepujacych szcęgólowych danych: rodzaj urzadzen zasilanych przyez zasilacz UPS, status diody wskaznikowej, status alarmu, warunki instalacji oraz srodowiska pracy.
Ww. informacje techniczne znajduja sie w gwarancji lub na tabliczce znamionowej z tylu urzadzenia. Dla wlasnej wygody, te informacje mayna wpisać do ponijszej tabeli.
| Model | Numer seryjny | Data zakupu |
| ... XP SoHo |
! Prosimy zachować oryginalne opakowanie. Bedzie ono potrzebne,jeżeli zajdzie koniecznosć przystania zasilacza UPS do Dzialu Obslugi Posprzedañnej.
WAZNE：
Zasilacze UPS należ go kategorii urzadzen elektronicznych i elektrycznych. Po zakońceniu okresu trwałość uzytkowej, naleź yodać je do oddzielnej likwidacja.

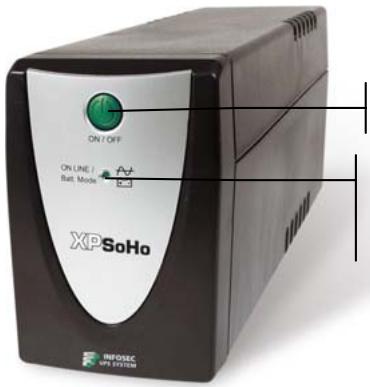

PANEL PRZEDNI
Włacznik zasilania
Dioda Zielona swieci sie ciagle: tryb AC
Dioda Zielona miga: tryb pracy akumulatorowej
PANEL TYLNY
Gniazda RJ11 ochry telefou/telefaksu/internetu
3 gniazda ochonne UPS
Gniazdo zasilania
Bezpiecznik
WYMIANA BEZPIECZNIKA
1. Sprawdzenie
Po odebraniu urzadzenia nalezy otworzyc opakowanie i sprawdzić,czy zasilacz UPS nie jest uszkodzony. W opakowaniu znajduja sie:
zasilacz UPS, 2 przywodny wyjsciowe IEC oraz instrukcja obślugu. W razie wykrycia uszkodzen, prosimy wystosowej standardowe pismo reklamacyjne do Dziau Obślugu Posprzedañnej.
2. Ladowanie akumulatorów
Niniejsze urzadzenie zostalo wyslane z zakladu produktivny z calkowicie naładowanym akumulatorem. Akumulator-Maył不同程度ny naładować go przy użyciem. Podlączyć urzadzenia do wȩciwość zrodła zasilania bez zadné obciazenia i poźekość co najmiec 8 godzin aź do pełné noładowania akumulatora.
3. Miejsce ustawienia
Zasilacz UPS zostal zaprojectowany do pracy wŚrodkowsku zabezmieczonym, w zakresie temperatur od 0^ do 40^ oraz przy wilgotnosci od 0% do 90% (bez kondensacje).
Nie zakrywać otworów wencylacyjnych. Zainstalować urzadzenia w miajscu wolnym od kurzu i pyłów, oparów chemicznych i przywodników.
Ponadto, aby uniknac zaklocen, ustawic zasilacz UPS co najmiej 20 cm od CPU (jednosti centralnej komputera).
4. Podłuczanie
Sprawdzić na tabliczce znamionowej z tyfu zasilacza UPS,czy zasilanie jest kompatybilne z napieciem sieciowym oraz czy urzadzenia jest dostatecznie mocne,aby obśluyć odnosné obciążenie silowe. Podłaczyć przywośd zasilacza UPS do dwubiegunowych gniazdka z uziemieniem (zaleca sie uzycie oryginalnéo przyzewodu zasilajacjago komputera lub przyzewodu 2P+E/CEE22/10A).Nastepnie uzyc 2 przywodów IEC w celu podlączenia urzadzeni komputerowych do poszczejólnych gniazd z tyfu zasilacza UPS.Do filtrowanego gniazda z zabezpieczeniaim przyciewudarowy mnejna równieź przyloczyć urzadzenia,które nie wymaga zasilania awaryjniego, np. drukarke.
5. Włączanie/wyłączanie
Aby wączyc zasilacz UPS, naleź lekko nacisné wącznik zasilania. Aby wączyc zasilacz, naleź ponownie nacisné wącznik zasilania.
6. Uruchamianie z pradu staiego
Jednostki XP są wyposzazone w zintegrowaN funkcje uruchamiania z pradu staiego. Aby uruchomic zasilacz UPS z calkowiec naładowanym akumulatorem w razie braku zasilania sieciowego, nalezy nacisnac przycisk.
7. Funkcja oszczedzania energii
Seria XP jest wyposzażona w fungcję oszcźedzania energii. Jeźeli do zasilacza UPS nie są podłaczone zadne pracujuce urzadzenia, to wyłączy są on samoczynnie po 5 minutach welu zaoszcźedzenia energii na wypadek awarii zasilania. Wącznik zasilania musiznajdować są w położiu „ON“, gdyż w przyciwnym razie zasilacz UPS zostanie odȩczony iNie zapewni ochrony urzadzeń komputerowych na wypadek awarii zasilania.
8. OCHRONA LINII
TELEFONICZNEJ/TELEFAKSOWEJ/MODEMOWEJ
Ježeli uzytkownik chce zabezmieczyc telefaks lub modem, to powinien podlączy glówny przyzwód Telefoniczny do gniażda „IN”. Podlączy przyzwód Telefoniczny (załoczony) zgniazda „OUT” do telefaksi lub modemu.
Ostrzeżenie: W razie blędnej instalacji, istnieje ryzyko calkowitego odłączenia piorunochronu linii telefonicznaj. Urzadzenia ochrony przyciwudarowej jest przyeznacjawo wyłącznie do uzytku wewnatrz budynku. Zabrania są instalowania przyzewodów telefonicznych podczas burzy z wymiadowaniami.
Uwaga: To podłaczenia jest opcjonalne. Nie ma koniecznosci użycia zasilacza UPS do tego celu.
9. AKUMULATOR
Akumulator to Jedyny podzespół UPS, który nie jest uzywany ciagle. Jego szacunkowa zwyotnosćDynosi od 3 do 5 lat.Jednakź cierzeste rozladowania lub wystawuminium na temperatury powyzej 20^ moga skrócićego zwyotnosć.Zalecamy zatem, aby uzytkownicy ladowali akumulator raz na 3 mieszcie, gdy urzadzenia nie jest uzywane, w celu skompensowania naturalnie nastepujacego rozladowania.Czas zasilania awaryjnego zasilacza UPS zaleź zarówno od polączonego obciazenia, jak i od wieku i stanu akumulatorów.
OSTRZEŽENIE!
Akumulator musi byc wymieniony przyez wykwalifikowanego technika. Akumulatory charakteryzuja sie bardzo wysokim pradem zwarciwym. będne podlaczenia要去 spowodowość powstanie luku elektrycznych, co grozi powaznych poparzeniami.
10. WYKRYWANIE I USUWANIE USTEREK
W razie nieprawidlowej pracy zasilacza UPS,azolemy wykonanie ponijszych procedur testowych przy skontaktowaniem sie z goraca linia.
Listakontrolna:
Czy wącznik glówny znajduje są w połozenia „ON"?
Czy zasilacz UPS jest podłoczony do zasilania sieciowego?
Czy uklad zasilania jest zgodny z podanymi parametrami urzadzenia?
Czy nie przypepal't sie bezpiecznik we wtyczce sieciowej?
Czy zasilacz UPS nie jest przyȩczony?
- Czy akumulator nie jest wyczerpany lub wadliwy?
| OBJAW | POTENCJALNA PRZYCZYNA | ROZWIAZANIA |
| Dioda na panelu przechnim nie sącie są. | 1. Brak akumuladora. | 1. Naładowość akumulator przyze ok. 8 godzin. |
| 2. Wadliwy akumulator. | 2. Wymienić na akumulator tego samego typu. | |
| 3. Wącznik zasilaniaNie zostaw nacisipty na co najmiej 5 sekund. | 3. Nacisnám i przytrzynać wącznik zasilania przyze co najmiej 5 sekund. | |
| Bręczyk alarmu sączsi co poł sekundy, gdy stan zasilania prȩdom przemiennym jest normalny. | 1. Prȩczenia UPS. | 1. Sprawdzić, czy obciȩzenia jest zgodne z parametrami zasilacza UPS podanymi w specyfikacja. |
| Krótszy CZAS ZASILANIA awarynjego w racie awarii zasilania. | 1. Prȩczenia zasilacza UPS lub awaria podźczony. | 1. Odradczyć obciȩzenia niedrytyczne. |
| 2. Wyczerpany akumulator. | 2. Naładowość akumulator poprzej podźȩzenia zasilacza UPS do sieci na 24 godziny. | |
| 3. Awaria akumulatora wskutek wysokiej temperaturyŚrodkowska pracy lub niedrawidowej obstrugi. | 3. Wymienić na akumulator tego samego typu. | |
| Zasilanie sieciowe jest normalne, ale dioda blyska i urzadzenia emituje alarm. | 1. Przejaly bezpiecznik. | 1. Wymienić na bezpiecznik tego samego typu. |
| 2. Poluzowyń przywość zasilajacja. | 2. Podȩczyć przywość zasilajacja. | |
| 3. Brak zasilania sieciowego lub zasilacz UPS nie jest wączony. | 3. Sprawdzić uędz zasilania. |
11. SPECYFIKACJA TECHNICZNA
| 650 XP SoHo | 1100 XP SoHo | ||
| TECHNOLOGIA | Technologia | Liniowa interaktywna, z automatyczna regulacja napiȩcia (AVR) | |
| Ksztalt napiȩcia wyjsciowego | Sinusoida zmodyfikowana | ||
| Ochrona | Podnapiȩcie/nadnapiȩcie oraz przyȩzenia + ochroma linii telefaksowej/modemowej | ||
| Pobór mocy | 650 VA | 1000 VA | |
| WspÓlczynnik mocy | 0.55 | 0.5 | |
| PARAMETRY FIZYCZE | Wymiary Szerokość x glębokość x wysokość | 100 X 330 X 140 (mm) | |
| Ciezar (kg) | 6 | 6,5 | |
| Przyȩcza wyjrć | 3 gniażda ochronne UPS (typ IEC) 2 gniażda RJ11 z ochroma przyȩwudarowa | ||
| WEJŚCIE | Napiȩcie | [110-120 V] lub [220 - 230 - 240 V] | |
| Zakres napiȩcia | [81 - 145 V] [162 - 290 V] | ||
| Czȩstotliwość | 50 - 60 Hz, wykrywanie automatyczne | ||
| WYJŚCIE | Napiȩcie | [110-120 V] lub [220 - 230 - 240 V] | |
| Regulacja | +/- 10% (tryb pracy akumulatora) | ||
| Czȩstotliwość | 50 lub 60 Hz | ||
| AKUMULATOR | Typ | 12V/7AH x 1pc | 12V/9AH x 1pc |
| Czas zasilania awaryjniego (wazole)—no"—ocdo pod)—oczone)—ob)—)—— | 20 min. | 25 min. | |
| Czas ponownegoławłowania | 8 godzin do 90% po calkowitym roźadowaniu | ||
| FILTR | Ochrona przyędyskokami impulsu | 125 dźuli | |
| ŚRODOWISKO PRACY | Poziom halasu | < 40 dB przy 1 metrze | |
| Środowiska pracy | 0°C - 40°C, wilgotność od 0 do 90% (bez kondensacje) | ||
| WSKAźNIK | Tryb pracy AC | Dioda zielona〔swiec)—sie ciagle | |
| Tryb pracy akumulatorowej | Dioda zielona miga | ||
| ALARM DZWIEDKOWY | Tryb pracy AC | Co 10 sekund | |
| Wymiana akumulatora | Co 2 sekundy | ||
| Niski poziom akumulatora | Co sekunda aż do zatrzymania automatycznégo | ||
| Przekość lub awaria | Co pół sekundy | ||
| Awaria | Wączony ciagle | ||
| NORMY | Bezpiecze)—stwo /norma | CE - ISO 9001 | |
