INSTRUKCJA OBSŁUGI BA295I HONEYWELL
Zachowa instrukcj do poźniejszego wykorztomania!
Systemtrenner
Backflow Preventer
Disconnecteur
Zespół odcinajcy
1. Wskazówki bezpieczecDstwa
- Przestrzegać instrukcji montazu.
- Prosze uzytkowac przyrzad
- zgodnie z seinen przyznaczeniem
- w nienagannym stanie
- ze swiadomoscia bezpieczentwa i zagrozen
- Prosze uwzgliednic, ze przyrzad przyznaczony jest wyłacznie dla zakresu zastosowania okreslonego w niniejszej instrukcjmi montazu. Kaźde innelub wykraczȩ poza to uzytkowanie uznawane jest jako niedz przyznaczeniem.
- Prosze uwzgldenic, ze wszystkie prace montaowemoga byc wykonywane tylko przy autoryzowanypersonel fachowy.
- Wszystkie te zaklocenia, ktore moga naruszyc bezpieczestewo nalezy natychmiast usanagan.
2. Opis funkcjj
Zespól odcinajcy typu BA zostaw podzielony na 3 strefy ciasnienia. W strefie ① ciasnienie jest wyźsze niz w strefie ② a tam z kolei jesteczne wyźsze niz w strefie ③. Do strefy ② podłaczny zostaw zawór spustowy otwierajczy są najnośćj w momencie, gdy rożnica ciasnien pomiedzy strefa ① a ② spadnie do 0,14 bara. Woda ze strefy ② wypływa na zewnatrz. Tym samym wykluczzone zostaje niebepezcie)—stwo ze strony ciasnienia wstecznego lub zassania zwrotné do sieci zasilajacej. Rurociag zostaje przerwany a sieć wody pitnej zabepeziejczona.
3. Zastosowanie
| Medium | Woda |
| Maksymalne cijsnienie | 10.0 bar |
| wejsciowe | |
| Minimalne cijsnienie | 1.5 bar |
| wejsciowe |
4. Dane techniczne
| Pozycja montażowa | pozioma z zworem spustowym w dót |
| Maks. temperatura | 65°C |
| pracy | |
| Przyȩcze rury | DN50 dla rozmiaru przyłącza |
| spustowej | 1/2" - 1" |
| DN70 dla rozmiaru przyłącza | |
| 11/4" - 2" | |
| Rozmiar przyłącza | 1/2" - 2" |
5. Zakres dostawy
Zespól odcinajcy sklada sie z:
- Obudowy
Zintegrowanego osadnika zanieczyszczcen, weltosc 0,6 mm - Wkladu kartuszowego ze zintegrowanym zaworem przyciwzwrotnym i zaworem spustowy
Zaworu przyciwzwrotnégo na wyjsciu - 3 zawory kulowe do przyłączenia manometru rznicowego
- przyłącza spustowej
6. Warianty
BA295I... A = Wersja standardowa bez złuczek gwintowanychn
7. Montaz
7.1 Zamontowanie
- Przed i za oddzielaczem systemwym sąȩ przy przemidzieć zawory ocinajace
Montaż w poziomym przywodzie ruwym z zaworem spustowym skierowanym w dól
Zwrocić uwage na dobry dostep o Ulatwa konserwacje i przyglady
W zespole ocinajacym zostal zamontowany osadnik zanieczyszczen, zatem nie trzeba stosować oddzielnégo osadnika - Nie möglich montowac w pomieszczeniach, krème moga ulec zalaniu
- Miejsce montazu musi być wolne od mrozu i dobrze przyzewietrzane
- Przewidzieć przewód odplywowy o wystarczȩje pojemnosci
Zastosowanie i typ montazu odpowiadaja DIN EN 1717 / typ montazu 2
7.2 Instrukija montazu
- Dokladnie przyȩpluća przyzwórd rurowy.
-
Zamontowac oddzielacz systemowy
-
Montaż w poziomym przyȩczem spustowym skierowyanym w dó
Uwazać na kierunek przyptywu (kierunek strzalki) o w stanie wolnym od naprzejć i momentów zginajacych -
Za oddzielaczm systemowym przywidzieć odcinek uspokajacy o dlugość 5xDN
-
Podłaczycz przywośd spustowy do przyplaźca spustowej (rura z tworzywa sztuczego HT 50)
- Urzadzenie jest gotowe do pracy
8. Utrzymywanie w dobrym stanie
Zalecamy zawarcie umowy konserwacynej z odpowiednia firma instalacyjna
Utrzymywanie oddzielaczy systemowych w stanie sprawnosci要去 byc przyprzewadzane wyłacznie przyez autoryzowany個人 spezialistyczny!
8.1 Inspekija
Okres: co 6 miesiecy (w zaleznosci od panujacych na.),
- Kontrola przypoprowadzana przyez firme instalacyjna
- Przemag przy uzyciu przyrzadu kontrlnego i zestawu do konserwaczji (zob. akcesoria)
8.1.1 Dzialanie zaworu spustowego
Kontrola dzialania za pomocaprzyradyk kontrlnego TKA295 lub TK295
- Sposob postepowania zgodnie z instrukcja oblugi przyrzadu kontrolnégo TKA295 lub TK295
Szybka kontrola dzialania zaworu spustowego:
Zredukowac ciasnienie wstepne o Jesli zawor spustowy sie otwiera (tzn. kapie), to wskazuje to na prawidlowe dzialanie
8.1.2 Dzialanie zaworu przyciwzwrotnego na wyjsciu
Kontrola dzialania za pomocaprzyrzbud kontrlnego TKA295 lub TK295
- Sposob postepowania zgodnie z instrukcja oblugi przyrzadu kontrolnégo TKA295 lub TK295
8.2 Konserwacja
Zalecamy zawarcie umowy konserwacynej z odpowiednia firma instalacyjna
Zgodnie z DIN EN 1717 konieczna jest regularna konserwacja.
Okres: raz w roku Przeprowadzenia przyez firme instalacyjna
8.2.1 Wkladkartuszowy
- Zamknac armature ocinajaca po stronie wlotowej
- Dokonać redukci cijsnienia po stronie wyjSciowiej (np. przyez kurek wodny).
- Zamknac armature ocinajaca po stronie wylotowej
-
Odkręcic zawr kulowy
-
OdkrecicPokrywe
- Wyjadc wiktard kartuszowy z pierscieniem rowkowanych i wymienic

-
Nie Rozkladać na czȩsci wȩdku kartuszowej!
-
Montaż w odwrotnej kolejnosci o Wciskać kartusz aź do zakleszczenia
- Sprawdzić dzialanie (zob. rozdziaq Przeglad)
8.2.2 Zawór przyciewzwrotny
- Zamknac armature ocinajaca po stronie wlotowej
- Dokonać redukci cijsnienia po stronie wyjsciowej (np. przyez kurek wodny).
- Zamknac armature ocinajaca po stronie wylotowej
- Odkreć zawr kulowy
- OdkrecicPokrywe
- Wymienić zawó przyciewzwrotny

Podczas demontazu uklad uniemozliwijacy\ przephyw zwornty ulega zniszczeniu.
- Sprawdzić dzialanie (zob. rozdziaa Przejglad)
8.3 Czyszczenie

- Kontrola przypoprowadzana przy bez firme instalacyjna
- Przempowadzane przyez eksploatujugacego
W razie potrzeby moza przyȩcić wólady kartuszowy.

Do czyszczenia częsci z tworzywa sztucznego
nie uzywaćŚrodków do czyszczenia,
zawierajycch rozpuszczalniki i alkohol!

ZadneŚrodki czyszczace nie powinny dostac sie doŚro dowiska naturalnégo lub kanalizacja!
- Zamknac armature ocinajaca po stronie wlotowej
- Dokonać redukci cijsnienia po stronie wyjsciowej (np. przyez kurek wodny).
- Zamknac armature ocinajaca po stronie wylotowej
- Odkreć zawr kulowy
- OdkrecicPokrywe
- Wyjać wiktad kartuszowy z pierScieniem rowkowanych i oczyscić

-
Nie Rozkladać na czȩsci wȩdku kartuszowej!
-
Montaż w odwrotnej kolejnosci o Wciskać kartusz aź do zakleszczenia
- Sprawdzic dzialanie (zob. rozdziaq Przeglad)
9. Usuwanie
Korpus ze stali szlachetnej
- Wklasszowy z wysokiej jakosci tworzywasktuzcnogo
- Zawory zwrotne z wysokogatunkowo go tworzywa sztuczego lub stali szlachetnej
Zawory kulowe ze stali szlachetnej
- Elementy uszczelniajace z NBR i EPDM
- Przyȩcze spustowe z wysokogatunkowej tworzywa sztuczego
- Zaklocenia / poszukiwanie usterek
| Usterka | Przyczyna | Usuwanie |
| Zawór spustowy otwiera bez wyrażnej przyczyna | Uderzenie cijsnienia w sieci wodnej | Zainstalować przyded zespolem odcinającym reduktor cijsnienia |
| Zmienne cijsnienie wstepne | Zainstalować przyded zespolem odcinającym reduktor cijsnienia | |
| Wkład kartuszowy jest zabrudzony | Wymontować i oczyȩcieć wskład kartuszowy | |
| Zawór spustowy nie zamyka | Osad przy przy gnieżdzie zaworu | Wymontować i oczyȩcieć lub wymienić wskład kartuszowy |
| Uszkodzony pierstawymi typu O-ring | Wymontować i wymienić wskładkartuszowy | |
| Nieszczelny zawór spustowy | Wymontować i oczyȩcieć lub wymienić wskładkartuszowy | |
| Zbyt mały przyȩphyw | Osadnik zanieczyszczemu po stronie woescia jest zatkany | Wymontować i oczyȩcieć osadnik zanieczyszczemu |

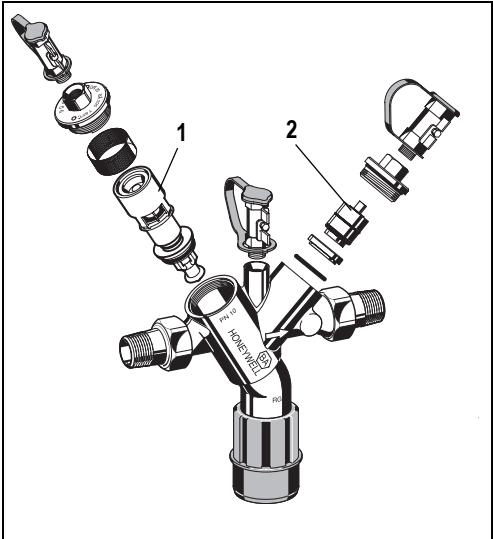

11. Częsci zamienne

Wkladkartuszowy 1 / 2^ - 1^ KE295I-1/2
przeciwzwrotnego 11/4" - 2" RV295I-11/4
12. Wyposaßenie dodatkowe

TK295

TKA295

D06F Reduktor ciDnienia
tor ciśnienia z izolacja akustyczna i skala nastawczą
Cisnienie dolotowe maks. 16 bar z
przejeczysta obudowa filtra, 25 bar z
mosi zań obudowa filtra, cisnienie wylotowe
1,5-6 bar
A = przyezroczysta obudowa filtra do 40^ / 16 bar
B = mosieżna obudowa filtra do 70^ / 25 bar
TK295 Zestaw do kontrli ciñnienia
Elektroniczny przyrzad pomiarowy z cyfrowym wyświetlaczm, zasilany z baterii. Z futeralem i akcesoriami, idealny do przyceprowadzania przyeglądów i konserwaczji zespólów odcinajczych BA.
TKA295 Zestaw do kontrli ciñnienia
Elektroniczny przyrzad pomiarowy z cyfrowym wyswietlaniem roznicy ciasnien. Z futeralem i akcesoriami,idealny do przyprowadzania przyegladow konserwaczji zespolow odcinajczych BA.
