Typ produktu	Płyta główna
Marka	GIGABYTE
Model	GA-MA790FX-UD5P
Gniazdo	AM3 / AM2+
Chipset	AMD 790FX
Format	ATX (30.5 x 24.4 cm)
Waga	Około 800 g
Wymagane zasilanie	Złącze ATX 24-pin + 8-pin dla procesora
Obsługiwana pamięć	DDR2 1066/800/667 MHz, do 16 GB (4 gniazda)
Gniazda rozszerzeń	3 x PCIe x16 (CrossFireX), 2 x PCIe x1, 2 x PCI
Pamięć masowa	8 x SATA 3 Gb/s, 1 x IDE, obsługa RAID 0/1/5/10
Audio	Realtek ALC889A 7.1 kanałów
Sieć	Realtek RTL8111C Gigabit Ethernet
Porty USB	12 portów USB 2.0 (w tym 4 z tyłu)
Główne funkcje	Obsługa AMD Phenom II/Athlon II, Dual Channel DDR2, ATI CrossFireX, technologia Ultra Durable 3, zaawansowane podkręcanie
Konserwacja i czyszczenie	Używać suchej, miękkiej ściereczki. Nie używać rozpuszczalników ani wody. Przed czyszczeniem odłączyć zasilanie.
Bezpieczeństwo	Odłączyć przewód zasilający przed montażem lub demontażem komponentów. Unikać wyładowań elektrostatycznych.
Części zamienne i naprawialność	Elementy wewnętrzne nie są naprawialne przez użytkownika. W celu serwisu skontaktuj się z GIGABYTE lub autoryzowanym sprzedawcą.
Informacje ogólne	Instrukcja obsługi dostępna do pobrania. Data premiery: 2009. Gwarancja: 3 lata (w zależności od regionu).

Często zadawane pytania - GA-MA790FX-UD5P GIGABYTE

Jakie procesory są kompatybilne z GA-MA790FX-UD5P?

Płyta główna obsługuje procesory AMD z gniazdem AM3 i AM2+, w tym serie Phenom II, Athlon II, Phenom i Athlon 64. Sprawdź listę kompatybilności na stronie GIGABYTE dla konkretnych modeli.

Jakiej pamięci RAM mogę użyć?

Płyta główna akceptuje pamięć DDR2 o częstotliwościach 1066, 800 lub 667 MHz. Posiada 4 gniazda mogące pomieścić do 16 GB. Aby uzyskać optymalną wydajność, używaj identycznych modułów w trybie dual channel.

Jak prawidłowo zainstalować procesor?

1. Podnieś dźwignię gniazda. 2. Wyrównaj trójkąt pinu 1 procesora z trójkątem na gnieździe. 3. Włóż delikatnie procesor bez używania siły. 4. Opuść dźwignię, aby zablokować. Nałóż pastę termoprzewodzącą przed zamocowaniem wentylatora.

Czy mogę użyć dwóch kart graficznych?

Tak, płyta główna obsługuje ATI CrossFireX z dwiema lub trzema kartami graficznymi w gniazdach PCIe x16. Upewnij się, że zasilacz jest wystarczający i w razie potrzeby podłącz mostek CrossFire.

Jak skonfigurować RAID?

Wejdź do BIOS podczas uruchamiania (klawisz Del). W zakładce 'Integrated Peripherals' włącz tryb RAID dla portów SATA. Zapisz i uruchom ponownie. Podczas POST naciśnij Ctrl+F, aby wejść do narzędzia konfiguracji RAID AMD.

Co zrobić, jeśli komputer nie uruchamia się?

Najpierw sprawdź, czy wszystkie kable zasilające są prawidłowo podłączone. Zresetuj BIOS, wyjmując baterię pastylkę na 30 sekund. Upewnij się, że pamięć RAM i procesor są prawidłowo zainstalowane. Sprawdź instrukcję dotyczącą diod diagnostycznych.

Jak zaktualizować BIOS?

Pobierz najnowszą wersję BIOS ze strony GIGABYTE. Użyj narzędzia @BIOS w systemie Windows lub funkcji Q-Flash z poziomu BIOS. Uważaj, aby nie odciąć zasilania podczas aktualizacji.

Jak podłączyć przedni panel obudowy?

Podłącz przewody obudowy (Power, Reset, LED) do złącza F_PANEL na płycie głównej. Zapoznaj się ze schematem w instrukcji dotyczącym dokładnego rozmieszczenia pinów. Piny są często zgrupowane kolorami.

Jaki zasilacz jest zalecany?

Zalecany jest zasilacz o mocy co najmniej 500W dla standardowej konfiguracji. Dla systemu CrossFire przewidź co najmniej 700W. Wybierz zasilacz renomowanej marki z 24-pinowym złączem i 8-pinowym dla procesora.

Gdzie znaleźć najnowsze sterowniki?

Wejdź na oficjalną stronę GIGABYTE, sekcję Support, a następnie pobierz sterowniki dla modelu GA-MA790FX-UD5P. Znajdziesz tam sterowniki chipsetu, audio, sieci itp.

INSTRUKCJA OBSŁUGI GA-MA790FX-UD5P GIGABYTE

• Kolejność instalacji są sąość w zaleznosci od typu obudowy oraz instalowanych ur.§adzenia. Ponieszka kolejność instalacji zostafa pokazana na przykleadzie systemu GIGABYTE i sązy Jedynie celom informacyjnym.
• W celu uzyskania dokladnej specyfikaci plytGY glownej, prosze skorzysta c z instrukcji uzytkownika.
• Przed zainstalowaniem urzadzen, upewnij sie ze są one kompatybilne ze zlaczami w twoim komputerze.
• Przed instalacja urzadzenia upewnij są ze zarowy no one jak i komputer są wylączone. Odlacz kabel zasilajacy od zasilacza by uniknac uszkodzenia przytuet.
• Umieść komputer na stabilnej powierzchni by uniknac nieprawidowej instalacji bestehtewym westraszów.

Instalacja procesora i wentylatora procesora

A. Instalacja procesora Intel (możesz pominć ten etap, jestli Twoja płyta glówna posiada zintegrowany procesor)

A-1 Zapoznaj sie z poniższymi instrukcjami w oparciu o specyfikacja procesora:

Typ A:

Unies dzwignie gniazda procesora, metalowa oslona rornyez zostanie podnieszona.

a. Ježeli plytka zabezieczajca gniazdo procesora jest zamocowan do gniazda, naleź y ja njapiew usunać.
b. Ježeli plytka zabepeziejca gniazdo procesora jest zamocowan do gniazda, nie naleź jej uswuć na tym etapie. Plytka zabepeziejca gniazdo procesora要去 automatycznie oskoczyć od gniazda podczas procesu zakladania dźwigni po umieszczeniu procesora.

Typ B:

Nacijsnij w doli w bok dzwignie A (najblijez oznaczenia "☐"), aby otworzy socket. Nastepnie nacijsnij w do i w bok dzwignie B (najblijez oznaczenia "Θ"). Delikatnie nacijsnij dzwignie A, aby pozwolnic metalowej oslonie uniesc sie.

A-2 Trzymaję pewnie procesor pomiedź yckiukiem a palcem wskazujacym wyrównaj maly złoty trójkat na brzegu procesora z rogiem wskazujacym pin pierwyszny na gnieźdie procesora (lub zȩwnaj wciecia na procesorze z naciemici na zȩczu) i delikatnie wędź procesor do gniażda.
A-3 Gdy procesor jest juices prawidlowo osadzony, nalezy umiecić na nim plytké zabezpieczajęc i przysunac dzwignie gniażda procesora z powrotem do Pozycji zamknietàj.

Kiedy procesor typ B jest prawidlowo włozony, delikatnie wymiagnij plytke. Zabezpiecz dzwignie B. Osłona socketu要去 odskoczyc w momencieunoszenia dzwigni. Na koniec zabezpiecz dzwignie A w celu zakońzenia procesu instalacji CPU.

Szczegółowa instukcja instalaci procesora znajduje sie w instrukcj obstrugi.

B. Instalacja procesora AMD (możesz pominć ten etap, sąsi Twoja plyta glówna posiada zintegrowany procesor)

B-1 Podnieś dzwignie blokady gniazda procesora. Dopasuj pierwszy pin procesora (oznaczony malym trojkatem) z oznaczeniem na gnieźdie i delikatnie umieszć procesor w gnieźdie. Upewnj sie ze piny procesora dokladnia pasuju do otworów.
B-2 Po umieszczenui procesora w gnieźcie, przytrzymaj palcemŚrodek procesora i opusć dzwignie blokujac tym samym是我的 polożenie.

• Nie umieszczaj procesora w gnieździe na sil. Nie ma moziwość niepoprawngo wlozenia procesora. Jeśli zajdle taka potrzeba, popraw dopasowanie procesora.
• Uwaga! Wźadnym wypadku nieNSEzdy dotykać zȩczy gniażda procesora. W celu ochrony gniażda procesora, zawszeNSEZy zakladać to zabeepieczenie jestli procesor Nie jest zainstalowy.

C. Instalacja chlodzenia procesora

C-1 Przed instalacja chłodzenia procesora, prosze nałyść cienka warstwo pasty temoprzewodźęj na powierzchni procesora. Dopiero wtedy zamocuj wentylator (skorzystaj z instrukcji instalacji dolaczonej do chłodzenia).
C-2 Podłucz kabel zasilajczy wentylator do złacza CPU_FAN umieszczonego na plycie glównej zapewniajac w ten sposob seinen węsiwo prace.

Instalacja pAMIęci

Zwroc uwage na ulożenie modulówAMIJIc. Odchyl zatrzaski zabezmieczajcane obu końcach gniażda. Umieść mołdAMIJIc w gnieździe. JakPokazano na obrazku po lewej stronie, umieść palec na górze moduluAMIJIc i docźniJ. Zatrzaski na obu końcach gniażda powinny sie zamknac, blokujac w ten sposobAMIJIc w prawidowej poźycji.

Przygotowanie obudowy i instalacja zasilacza

Zdejmij oba boki i góre obudowy w celu instalacji zasilacza. Umieść zasilacz w odpwiednim要比jcu w skrzynci z zabezmiecz go szubami. Jego lokalacja oraz sposob umieszczenia要去 roźnic wazoleńność od uzytego typu obudowy.

W celu dostarczenia komputerowy odpowiednej ilosci energii, zaleca sie uzycie zasilacza dobrej jakosci. Jesli uzyty zasilacz bedzie za slaby, systemMZe pracawcNIstabilnie lub nie bedzie dal sie uruchomic.

Krok

4 Instalacja płyty glównej

Usun oryinaln tynl nzabk z odubowy i zastap ja egzemplarzem dostarczonym razem z odubowa. Umiec plye glowna wewnatrz odubowy dopasowujc jej pozycle do umieszczonej wczesniej blaszki. Dopasuj otwory montaowew pplyce glowne j odopwiadajacymi im otworami w odubowie. Zabepezicz plye glowna przy pomocy szub.

tyina blaszka

Krok

5 Instalacja kart rozszercen

Karta graficzna PCI Express

Znajdź gniazdo odppiewiedne dla karty któr chcesz zaintalować i usuń zabezpieczzenia gniazda z tylu obudowy. Nastepnie umieść kartew gnieźdie i zabezpiecz jej poźycje w obudowej przy pomocy Śruby.

CAUTION

• Przed zakupem karty, sprawdź jej dlugość i upewnij są za pasuje ona do obudowy.
• Upewnij sie ze karta jest prawidlowo umieszczona w gnieźdie.

Krok

6 Instalacja napȩdów IDE oraz SATA

Instalacja napedu optycznego

6-1 Instalacja napędów optycznych takich jak DVD-ROMczy CD-ROM.

Usuń oslone zatoki montażowej z przyodu obudowy. Umieść napęd opptyczny w zatoce 5.25" i zabezpiecz jejego poźycje przy pomocy sąb.

Instalacja dysków twardych

6-2 Instalacja dysków twardych IDE i SATA.

Umieść dyski twarde w odpowiednim.), wewnatrz obudowy i zabezpiecz ich poźycje przy pomocyŚrub.

• Do jegnoço złacza IDEMZo na podlączy do dwoch urzadzenIDE. Przed instalacja sprawdź ustawuminium zwarek (master and slave) na urzadzeniu IDE.
• Jesli zainstalowano șizej niż jeder dysk twardy, wieź w BIOS plyt y glównej i ustaw prawnłowę sekwencje bootowania.

Podlączanie kabli do zȩczy wewétrznych

7-1 Podlacz przywoody do zlokczy wewnetrznych na plycie glówne, wȩczajac w to kable IDE/SATA oraz zlokca audio panelu przydniego, USB, IEEE 1394 ipt.
7-2 Podlacz panel przytedni obudowy (w skład tkórego wchodź wskaznik zasilania, wskaznik aktywnosci dysku twardego, glównik systemowy, przycisk reset, przycisk Power itd.) do zȩczka F PANEL na plęcie glównej.

Zlącze panelu przydniego

Oznaczenia pinów A:

Oznaczenia pinów B:

MSG: Message/Power/Sleep LED
PWR: Power LED

PW: Przycisk Power

SPEAK: Gósnik systemowy

HDG: Dioda LED aktynosci dysku twardago

RES: Przycisk Reset

Cl: Zlącze Chassis Intrusion (obudowy)

Uwaga: zącza pinowe front panel'u moga sie roźnic wazoleński od modelu. Przechytaj instrukcje oblugi plty glówn jej sprawdzenia aktualnégo Rozmieszenia pin'ow

Podlączanie urzadzen peryferyjnych

Panel tylny obudowy

Po zakończeniu powyśzych czynnosci, podlącz uradzenia peryferyjne, takie jak klawiatura, myszka, monitor itd. do komputera. NatestPNIE podlącz kabel zasilajczy, wąc zkomputer i zainstuluj wymagane oprogramowanie.

Instaliranje procesora i ventilatoria za procesor

A. Instaliranje Intelovog procesora (preskočite ovaj korak ukoliko matčna ploča imu ugraden procesor)

A-1 Pratite sledeca uputstva u zavisosti od specifikacja vaśeg procesora:

Tip A:

Podignite polugu podnožja procesora i metalna preklopna pločica ce se takode podignuti.

C. Instaliranje ventiladora za procesor

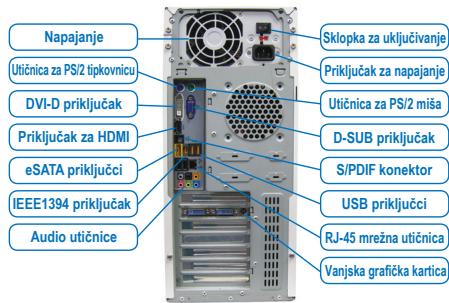

Strażnje ploča kuciša
