BP4600 ExactFit 3 - Ciśnieniomierz BRAUN - Bezpłatna instrukcja obsługi

Typ produktu	Ciśnieniomierz naramienny
Marka	Braun
Model	BP4600 ExactFit 3
Metoda pomiaru	Oscyllometryczna
Zakres pomiaru ciśnienia	0–300 mmHg
Zakres pomiaru tętna	40–199 uderzeń/min
Dokładność pomiaru ciśnienia	±3 mmHg
Dokładność pomiaru tętna	±5% maks.
Pompowanie	Automatyczne (Deluxe)
Zawór	Zawór automatyczny
Wyświetlacz	LCD (ciśnienie skurczowe, rozkurczowe, tętno)
Pamięć	32 pomiary z datą i godziną
Rozmiar mankietu	Mały/Średni: 23–33 cm; Duży/Bardzo duży: 33–43 cm obwodu ramienia
Zasilanie	4 baterie alkaliczne AA (LR6) 1,5 V
Żywotność baterii	Około 300 pomiarów (2 razy dziennie)
Automatyczne wyłączanie	Po 1 minucie bezczynności
Waga (bez baterii)	290 g
Temperatura pracy	+10°C do +40°C, <85% wilgotności względnej
Temperatura przechowywania	−20°C do +60°C, <85% wilgotności względnej
Klasyfikacja	Zasilanie wewnętrzne, typ BF, IPX0
Akcesoria w zestawie	Mankiet z rurką, 4 baterie, instrukcja obsługi, etui do przechowywania
Konserwacja i czyszczenie	Sucha lub lekko wilgotna ściereczka; bez rozpuszczalników
Gwarancja	Patrz oświadczenie gwarancyjne w broszurze serwisowej

Często zadawane pytania - BP4600 ExactFit 3 BRAUN

Jak wykonać dokładny pomiar ciśnieniomierzem Braun BP4600?

Usiądź spokojnie, stopy płasko, mankiet na wysokości serca. Nie mów i nie ruszaj się podczas pomiaru. Użyj mankietu odpowiedniego do rozmiaru ramienia (23–33 cm lub 33–43 cm). Wykonuj pomiary zawsze o tej samej porze, najlepiej rano i wieczorem.

Co zrobić, gdy na ekranie pojawi się 'Błąd pomiaru' lub 'E'?

Sprawdź, czy mankiet jest prawidłowo założony, czy rurka nie jest zagięta i czy nie mówisz lub nie ruszasz się. Naciśnij ponownie przycisk Wł./Wył., aby wykonać nowy pomiar.

Jak przeglądać zapisane pomiary?

Naciśnij przycisk Pamięć (M). Zostaną wyświetlone ostatnie pomiary z datą i godziną. Każde kolejne naciśnięcie pozwala przeglądać wcześniejsze zapisy (M:01, M:02… do M:32).

Jak usunąć wszystkie pomiary?

W trybie pamięci przytrzymaj przycisk Tryb (L), a następnie naciśnij przycisk Ustawienia (▲). Pojawi się 'CLR' i wszystkie dane zostaną usunięte.

Co oznacza symbol słabej baterii?

Ikona słabej baterii miga, gdy baterie są wyczerpane. Wymień wszystkie cztery baterie na nowe alkaliczne AA (LR6), zwracając uwagę na biegunowość.

Jak ustawić datę i godzinę?

Naciśnij kilkakrotnie przycisk Tryb (L), aby migały kolejno miesiąc, dzień, godzina i minuty. Użyj przycisku Ustawienia (▲), aby zmienić każdą wartość. Naciśnij ponownie Tryb, aby zapisać.

Czy mankiet można czyścić?

Tak, wytrzyj mankiet suchą ściereczką. Do etui używaj lekko wilgotnej ściereczki z delikatnym środkiem czyszczącym. Nigdy nie używaj rozpuszczalników ani silnych detergentów.

Czy ten ciśnieniomierz jest odpowiedni dla osób z rozrusznikiem serca?

Zaleca się konsultację z lekarzem przed użyciem w przypadku arytmii, rozrusznika serca lub zaburzeń naczyniowych, ponieważ pomiary mogą być zakłócone.

Jak przechowywać urządzenie po użyciu?

Przechowuj urządzenie w etui transportowym, z dala od słońca, ciepła, wilgoci i kurzu. Wyjmij baterie, jeśli urządzenie nie będzie używane przez dłuższy czas.

Gdzie znaleźć części zamienne lub serwis?

Skontaktuj się z autoryzowanym centrum serwisowym Kaz. Dane znajdują się w broszurze serwisowej. Nie próbuj samodzielnie rozmontowywać urządzenia.

INSTRUKCJA OBSŁUGI BP4600 ExactFit 3 BRAUN

Przeznaczenie ciśnieniomierza Braun ExactFit 3

Aparat do pomiaru ciśnienia krwi na górnej części ramienia firmy Braun zapewnia dokładne i wygodne pomiary ciśnienia krwi. Dokładność pomiarowa aparatu firmy Braun do pomiarów ciśnienia krwi na górnej części ramienia była testowana podczas procesu produkcyjnego i została potwierdzona w badaniach klinicznych według norm AAMI/ANSI-SP10.

Co należy wiedzieć o ciśnieniu krwi

Ciśnienie krwi zmienia się stale w ciągu całego dnia. Szybko rośnie wcześniej rano i opada późnym porankiem. Ciśnienie krwi znowu wzrasta po południu i w końcu obniża się nocą do niskiego poziomu. Może również zmienić się w krótkim czasie. Dlatego też wskazania dla kolejnych pomiarów mogą wahać się.

Odczyty ciśnienia pobierane u zdrowego, 31-letniego mężczyzny, w pomiarach wykonywanych w odstępach co 5 minut

Pomiar ciśnienia krwi wykonany w gabinecie lekarskim podaje jedynie wartość chwilową. Powtarzanie pomiarów w domu lepiej odzwierciedla rzeczywiste ciśnienie krwi w codziennych warunkach.

Co więcej, wiele osób ma inne ciśnienie krwi, kiedy pomiary są wykonywane w domu, ponieważ bywają one wtedy bardziej odprężone niż w gabinecie u lekarza. Regularne pomiary ciśnienia krwi wykonywane w domu mogą dostarczyć lekarzowi cennych informacji na temat normalnego ciśnienia krwi pacjenta w rzeczywistych “codziennych” warunkach.

Światowa Organizacja Zdrowia (WHO) określiła następujące standardowe wartości ciśnienia krwi dla pomiaru wykonywanego przy tętnie spoczynkowym.

Ciśnienie krwi Wartości Umiarkowane Wysokie (mmHg) normalne nadciśnienie nadciśnienie

SYS = skurcz serca do 140 140-180 ponad 180 (wyższa wartość)

DIA = rozkurcz serca do 90 90-110 ponad 110 (niższa wartość)

- Aby zapewnić dokładne wyniki pomiarów, należy dokładnie zapoznać się z kompletem zaleceń dotyczących użytkowania.

• Ten produkt jest przeznaczony tylko do użytku domowego. Urządzenie i baterie należy chronić przed dziećmi.
• Osoby cierpiące na arytmię serca, zwężenie naczyń, arteriosklerozę kończyn, cukrzycę oraz korzystające z rozruszników serca powinny skonsultować się z lekarzem przed samodzielnym wykonywaniem pomiarów ciśnienia krwi, ponieważ w takich przypadkach mogą występować znaczne odchylenia wartości ciśnienia krwi.
• Jeżeli ktoś podlega leczeniu lub bierze jakieś leki, powinien najpierw skonsultować się z lekarzem.
• Używanie aparatu do pomiaru ciśnienia krwi nie może zastępować konsultacji lekarskiej.

Opis produktu

1. Wyświetlacz LCD
2. Przycisk start/stop
3. Przycisk pamięci
4. Przycisk ustaw
5. Przycisk tryb
6. Pokrywa komory baterii
7. Przyłącze elastycznego przewodu rurowego
8. Łącznik
9. Elastyczny przewód rurowy
10. Mankiet naramienny
11. Baterie alkaliczne AA (1,5 V) 4 szt.

Wkładanie baterii

• Zdejmij pokrywę komory baterii z dolnej części urządzenia i włóż 4 baterie ALKALICZNE typu AA LR6, zapewniając poprawną biegunowość (zwróć uwagę na symbol w komorze baterii).
• Uwaga: Po założeniu nowych baterii zawsze należy ponownie ustawić datę i godzinę, aby pomiary były zapisywane z poprawną datą i godziną.
• Wyrzucać tylko wyczerpane baterie. Nie należy ich wyrzucać razem z odpadkami komunalnymi, ale przekazywać do odpowiedniego punktu zbiórki lub oddać w miejscu zakupu.

Podstawowe reguły dokładnego pomiaru ciśnienia krwi

• Zawsze dokonywać odczytu o tej samej porze dnia, najlepiej rano i wieczorem, w takich samych warunkach.
• Nie wykonywać pomiaru w ciągu 30 minut po wypaleniu tytoniu, wypiciu kawy lub spożyciu posiłku.
• Przed założeniem mankietu na ramię, na którym będzie wykonywany pomiar, należy zdjąć zegarek naręczny i biżuterię.
• Podczas wykonywania pomiaru należy siedzieć, odprężyć się, zachować spokój oraz nie ruszać się, ani nie mówić.
• Owinąć ciasno mankiet wokół ramienia. Mankiet musi znajdować się na wysokości serca.
• Nie wywoływać drgań ciśnieniomierza podczas wykonywania pomiaru, w przeciwnym razie nie zostanie uzyskany poprawny wynik pomiaru.
• Pomiar wykonywać spokojnie w odprężonej pozycji.

Rys. 2

Rys. 3

• Usiąść na krześle układając stopy płasko na podłodze.
• Nie owijać mankietem ramienia poprzez rękaw marynarki/żakietu lub swetra, w przeciwnym razie pomiar nie zostanie wykonany.
• Zdjąć obcisłą odzież z lewego ramienia. • W żaden sposób nie skręcać mankietu naramiennego.
• Nie pompować mankietu ciśnieniomierza, jeżeli nie został owinięty wokół ramienia.
• Nie próbować rozkładać lub zmieniać jakiekolwiek części ciśnieniomierza, w tym również mankietu.
• Nie upuszczać urządzenia i chronić je przed silnymi uderzeniami.
• Urządzenia nie należy używać, jeśli doszło do jakiegokolwiek zranienia lub obrażenia ramienia.

Dobranie odpowiedniego mankietu

Dla zapewnienia dokładności pomiaru ważne jest, aby wybrać właściwy rozmiar mankietu, który jest najlepiej dopasowany do górnej części ramienia. Wybierz rozmiar mankietu stosownie do obwodu swego ramienia i zadbaj, aby dolna część mankietu znajdowała się 2–3 cm powyżej łokcia.

- Mały/średni mankiet = 23–33 cm obwodu ramienia

- Duży/bardzo duży mankiet = 33–43 cm obwodu ramienia

Zakładanie mankietu naramiennego

1. Przesuń koniec łuku mankietu, położony najdalej od rurki, przez metalowy pierścień w celu utworzenia pętli. Po wewnętrznej stronie mankietu powinna być gładka tkanina.

1. Jeśli mankiet został poprawnie usytuowany, łącznik Velcro (rzep) będzie znajdował się na zewnętrznej stronie mankietu, a metalowy pierścień nie będzie dotykał skóry. (Rys. 4)
2. Przełóż lewe ramię poprzez pętlę mankietu. Dolna krawędź mankietu powinna znajdować się około 2–3 cm powyżej łokcia. Rurka powinna spoczywać na tętnicy ramieniowej po wewnętrznej stronie ramienia. (Rys. 5)

1. Naciągnij mankiet w taki sposób, aby jego górna i dolna krawędź została dociśnięta wokół ramienia.
2. Kiedy mankiet zostanie poprawnie usytuowany, dociśnij łącznik Velcro (rzep) do szorstkiej powierzchni mankietu. (Rys. 6)
3. Dany mankiet nadaje się do użytku, jeżeli znak < > przypada w obrębie zakresu < > oznaczonego dwiema strzałkami, kiedy mankiet zostanie ciasno owinięty wokół ramienia. (Rys. 7)
4. Usiądź na krześle i ułóż ramię na stole w taki sposób, aby mankiet znajdował się na tej samej wysokości, co serce. (Rys. 8)

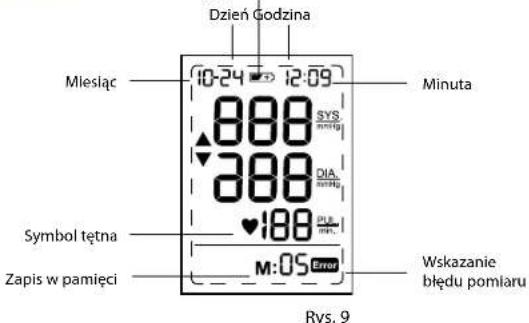

Wyświetlacz Wskaźnik niskiego poziomu naładowania baterii

Ustawianie miesiąca, dnia i godziny

a. Naciśnij przycisk © (5) (zacznie migotać "miesiąc") Naciskaj przycisk Ⓤ▲(4), aby ustawić właściwy miesiąc (1,2,3,...12) b. Naciśnij przycisk⑨ (5) (zacznie migotać "dzień") Naciskaj przycisk Ⓤ▲ (4), aby ustawić właściwy dzień (1,2,3,...,31) c. Naciśnij przycisk Ⓤ (5) (zacznie migotać "godzina") Naciskaj przycisk Ⓞ▲ (4), aby ustawić właściwą godzinę (1,2,3,...12) d. Naciśnij przycisk Ⓤ (5) (zacznie migotać "minuta") Naciskaj przycisk Ⓤ▲ (4), aby ustawić właściwą minutę (0,1,2,3,...59) e. Naciśnij jeszcze raz przycisk Tryb⑨ (5), aby zablokować ustawienia czasu. Cyfry przestaną migotać.

Wykonywanie pomiaru

1. Owiń mankiet wokół ramienia (zobacz podrozdział "Zakładanie mankietu naramiennego" powyżej).
2. Usiądź prosto na krześle przyjmując poprawną postawę.
3. Naciśnij przycisk (2). Przez pierwsze 3 sekundy wszystkie elementy wyświetlacza będą wyświetlać '888'. (Rys. 9) Następnie zacznie migotać symbol ciśnienia krwi na wyświetlaczu oraz nastąpi pompowanie powietrza do pewnego poziomu oraz rozpoczęcie pomiaru. Nie ruszać się ani nie rozmawiać podczas trwania pomiaru ciśnienia krwi.
4. Po zwiększeniu ciśnienia powietrza, zacznie ono powoli opadać. Kiedy tętno zostanie wykryte, zacznie migotać symbol TĘTNO ♥ . Kiedy pomiar ciśnienia krwi zostanie wykonany, urządzenie wyłączy się automatycznie po upływie 1 minuty.

Funkcja pamięci

Twój aparat do pomiaru ciśnienia krwi może przechowywać wskazania ostatnich 32 pomiarów.

Zapisywanie danych pomiarowych w pamięci

Po wykonaniu każdego pomiaru ciśnienia krwi, ciśnienie skurczowe, ciśnienie rozkurczowe, częstość tętna oraz godzina i data są zapisywane automatycznie. Zapis pamięci #01 jest zawsze zapisem najświeższych danych. Po wypełnieniu pojemności pamięci, najstarsze wartości są zastępowane nowszymi.

Przywoływanie zapisanych wskazań

• Naciśnij przycisk "Pamięć" (3), na wyświetlaczu pojawi się M:00, jeżeli w pamięci nie są jeszcze zapisane żadne dane. Jeżeli w pamięci są przechowywane jakieś dane, przez 1 minutę będzie wyświetlany ostatni zarejestrowany zbior wartości pomiarowych, mianowicie ciśnienie skurczowe, ciśnienie rozkurczowe, częstość tętna, a także godzina i data zapisu oraz M:01.
• Ponownie naciśnij przycisk "Pamięć" (3), aby odczytać następny wiersz zapisanych danych. Dane są przywoływane na wyświetlacz wraz z 2-cyfrowym numerem zapisu w pamięci (np. M:02).
• Naciśnij przycisk "Start/Stop" (2), aby zakończyć tryb pamięci.

Kasowanie danych

• Naciśnij przycisk "Pamięć" (3), aby przejść do trybu Pamięć.
• Naciśnij i przytrzymaj przycisk "Tryb" (5), a następnie naciśnij przycisk "Ustaw" (4). Wszystkie przechowywane dane zostaną skasowane i na ekranie pojawi się komunikat CLR.
• Aby sprawdzić, czy dane zostały skasowane, naciśnij przycisk "Pamięć" (3). Na ekranie nie powinny pojawić się żadne dane, lecz tylko data, godzina oraz M:00.

Wskaźnik niskiego poziomu naładowania baterii

Jeśli na wyświetlaczu migocze wskaźnik niskiego poziomu naładowania baterii, oznacza to rozładowanie i konieczność wymiany czterech baterii alkalicznych LR6 (AA).

Kalibracja

Omawiany wyrób został skalibrowany na etapie produkcji. W przypadku użytkowania zgodnie z instrukcją obsługi, okresowe ponowne kalibracje nie są wymagane. Jeżeli w jakikolwiek czasie pojawią się wątpliwości odnośnie dokładności pomiaru, konserwacji i napraw, prosimy skontaktować się z Centrum Obsługi Klienta firmy Kaz (adres lokalnego punktu serwisowego znajduje się wewnątrz opakowania).

Data produkcji zawarta jest w numerze partii (LOT) podanym w tylnej części produktu. Trzy cyfry po słowie LOT oznaczają dzień roku produkcji. Ostatnie dwie cyfry roku produkcji. Przykład: LOT 25010KYD – ten produkt został wyprodukowany 250 dnia roku 2010.

Przechowywanie i czyszczenie

• Po użyciu aparatu zawsze należy wkładać go do futerału do przenoszenia.
• Nie kłaść aparatu w bezpośrednim oświetleniu słonecznym, w miejscach występowania wysokiej temperatury, wilgotności i zapylenia.
• Nie przechowywać aparatu w skrajnie niskich (poniżej -20°C) lub wysokich (ponad 60°C) temperaturach.
• Do czyszczenia obudowy używać kawałka szmatki zwilżonej wodą lub łagodnym środkiem do czyszczenia, a następnie użyć suchej szmatki do osuszenia urządzenia. W razie zabrudzenia mankietu przetrzeć go kawałkiem suchej szmatki.
• Do czyszczenia aparatu nie używać gazu, ani jakichkolwiek silnych środków czyszczących.
• Kiedy urządzenie ma być przechowywane przez długi okres czasu, należy wyjąć baterie. (Wyciek płynu z baterii może być szkodliwy).

Co zrobić, gdy .....

Problem	Przyczyna	Rozwiązanie
Symbol tętna		• Trwa pomiar, zachować spokój.
Wskaźnik niskiego poziomu naładowania baterii	Pojawia się, gdy napięcie baterii opadnie do nadmiernie niskiego poziomu lub położenia baterii są nieprawidłowe.	• Zastąpić wszystkie baterie nowymi. Włożyć baterie w odpowiednich położeniach. Należy mieć świadomość położeń biegunów +/-
Błąd pomiaru	Pojawia się, kiedy nie można uzyskać dokładnych wartości ciśnienia krwi lub pulsu.	• Ponownie nacisnąć przycisk “Start/Stop” i powtórzyć pomlar.• Sprawdzić, czy mankiet został owinięty zgodnie z zaleceniami.• Sprawdzić, czy na rurce nie utworzyły się załamania.• Sprawdzić dłoń, jeśli konieczny jest wysiłek.• Nie rozmawiać, ani nie poruszać się podczas pomlaru.• Sprawdzić poprawność postawy.

Dane techniczne

Metoda pomiaru Oscylometryczna

Numer modelu BP4600

Zakres pomiarowy Ciśnienie 0\~300 mmHg Puls 40\~199 uderzeń/minuta

Dokładność Ciśnienie +/- 3 mmHg, Puls +/- 5% maks.

Pompowanie Deluxe automatic

Wydmuch Automatyczny zawór wydmuchowy

Wyświetlacz Wyświetlacz ciekłokrystaliczny – ciśnienie skurczowe, ciśnienie rozkurczowe, częstość tętna

Zbiory wyników 32 zbiory pomiarów w pamięci

Rozmiar mankletu • Mały/średni mankiet = 23\~33 cm obwodu ramienia • Duży/bardzo duży mankiet = 33\~43 cm obwodu ramienia

Temperatura robocza +10 °C \~ +40 °C, wilgotność względna poniżej 85%

Temperatura -20 °C \~ +60 °C, wilgotność względna poniżej 85% przechowywania

Masa urządzenia 290 g (bez baterii)

Zasilanie Baterie alkaliczne: 4 szt. AA (LR6)

Trwałość baterii 300 pomiarów (pomiary dwa razy dziennie)

Automatyczne Kiedy tylko urządzenie nie jest używane przez 1 minutę wyłączanie zasilania

Akcesoria 4 baterie, mankiet naramienny z rurką, instrukcja obsługi, futerał, pudełko tekturowe

WAŻNE INFORMACJE Przeczytać instrukcję obsługi.

Kasyfikacja:

- Orządzenie z wewnętrznym zasilaniem

• Urządzenie typu BF
• Stopień ochrony IPX0
• Nie nadaje się do użytkowania w obecności palnych środków znieczulających w mieszankach z powietrzem, tlenem lub tlenkiem azotu
• praca ciągła z krótkotrwałym obciążeniem

Temperatura pracy

Temperatura przechowywania

CE 1297 Ten produkt spełnia postanowienia dyrektywy Unii Europejskiej 93/42/EEC (dyrektywa o wyrobach medycznych). Urządzenie spełnia wymagania następujących norm:

• EN 60601-1: 1990 + A1: 1993 + A2: 1995 + A13: 1996 Ogólne wymagania dotyczące bezpieczeństwa.
• EN 60601-1-2: 2001 - zgodność elektromagnetyczna - wymagania i testy.
• EN1060-1: 1995 + A1: 2002 - sfigmomanometry nieinwazyjne - wymagania ogólne.
• EN1060-3: 1997 + A1: 2005 - sfigmomanometry nieinwazyjne - wymagania uzupełniające dla elektromechanicznych systemów pomiarowych ciśnienia krwi.
• EN1060-4: 2004 - sfigmomanometry nieinwazyjne - procedury testów do określania ogólnej dokładności systemowej automatycznych sfigmomanometrów nieinwazyjnych.

Zgodnie z przepisami prawa, elektryczne urządzenia medyczne wymagają podejmowania specjalnych środków bezpieczeństwa związanych ze zgodnością elektromagnetyczną (EMC). W celu zapoznania się z konkretnymi wymaganiami EMC prosimy skontaktować się z Centrum serwisowym firmy Kaz (patrz wkładka w opakowaniu).

Przenośne urządzenia bezprzewodowe mogą zakłócać działanie elektrycznych urządzeń medycznych.

Wyrzucać tego produktu razem z odpadkami komunalnymi przy końcu jego okresu przydatności do użytkowania. Zużyty produkt można zwrócić u lokalnego sprzedawcy detalicznego lub w odpowiednim punkcie zbiorczym w swoim kraju.

Gwarancja

Patrz oświadczenie dotyczące gwarancji w broszurze Centrum obsługi klienta KAZ.
