Marka	Hotpoint Ariston
Model	KRB 640 X
Typ produktu	Płyta grzewcza do zabudowy (ceramiczna)
Całkowita moc	6700 W
Liczba stref grzewczych	4
Strefa grzewcza lewa tylna	H 2300 W, Ø 210 mm
Strefa grzewcza prawa tylna	H 1400 W, Ø 160 mm
Strefa grzewcza lewa przednia	H 1200 W, Ø 145 mm
Strefa grzewcza prawa przednia	H 1800 W, Ø 180 mm
Elementy grzejne	Halogenowe lub promiennikowe (Hilight)
Sterowanie	Przyciski dotykowe z + i -
Timer	Programowalny czas gotowania (1-99 min)
Blokada dziecięca	Tak, panel sterowania można zablokować
Wskaźnik ciepła resztkowego	Tak (H na wyświetlaczu)
Czujnik garnka	Tak, wykrywa obecność garnka
Wyłącznik bezpieczeństwa	Automatyczne wyłączenie w przypadku przegrzania lub przekroczenia czasu
Napięcie	220-240 V ~ (jednofazowe) lub 400 V (trójfazowe)
Częstotliwość	50/60 Hz
Instalacja	Do zabudowy, minimalna odległość od tylnej ściany 40 mm
Czyszczenie	Wilgotna gąbka, specjalny środek do ceramiki, skrobak do przypalonego brudu
Nie nadaje się do	Myjek parowych lub myjek ciśnieniowych
Gwarancja	Tylko autoryzowany serwis może dokonywać napraw

Często zadawane pytania - KRB 640 X Hotpoint Ariston

Jak włączyć płytę grzewczą?

Naciśnij przez około 1 sekundę przycisk WŁ./WYŁ. (6). Po włączeniu można obsługiwać strefy grzewcze.

Jak ustawić czas gotowania?

Wybierz strefę grzewczą, ustaw żądaną moc, naciśnij przycisk timera programowania (8), ustaw czas za pomocą + i -, a następnie potwierdź.

Co oznacza migająca kontrolka na strefie grzewczej?

Może to oznaczać, że garnek nie jest odpowiedni, jest za mały lub nie przylega prawidłowo. To jest czujnik garnka.

Jak aktywować blokadę dziecięcą?

Naciśnij przycisk blokada panelu sterowania (7). Na wyświetlaczu pojawi się "L". Powtórz, aby odblokować.

Co zrobić, gdy płyta grzewcza się przegrzeje?

Płyta grzewcza wyłączy się automatycznie i wyświetli F z migającą cyfrą. Odczekaj, aż temperatura spadnie.

Czy mogę używać garnka z kuchenki gazowej?

Unikaj garnków używanych również na gazie, ponieważ koncentracja ciepła może odkształcić dno. Używaj garnków z grubym, płaskim dnem.

Jak czyścić ceramiczną płytę grzewczą?

Użyj wilgotnej gąbki i wytrzyj do sucha ręcznikiem papierowym. W przypadku trudnych zabrudzeń użyj specjalnego środka do ceramiki lub skrobaka. Nigdy nie używaj środków ściernych.

Co zrobić, jeśli na gorącą płytę spadnie cukier lub plastik?

Usuń natychmiast za pomocą skrobaka, gdy powierzchnia jest jeszcze ciepła, aby uniknąć uszkodzenia.

Czy płyta grzewcza ma wskaźnik ciepła resztkowego?

Tak, każda strefa grzewcza wyświetla H dopóki jest gorąca. Nie dotykaj strefy, dopóki H nie zniknie.

Co to jest wyłącznik bezpieczeństwa?

Urządzenie automatycznie wyłącza strefy grzewcze po osiągnięciu maksymalnego czasu użytkowania dla danego poziomu mocy. Np. poziom 5 po 5 godzinach.

INSTRUKCJA OBSŁUGI KRB 640 X Hotpoint Ariston

Instrukcja obsługi,1

UWAGA,2

Opis urządzenia-Panel sterowania,6

Instalacja,10

Uruchomienie i użytkowanie13

Zalecenia i środki ostrożności,16

Konserwacja i utrzymanie,17

Opis Techniczny,18

РусскийРусскийРусский

• UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania.
• Należy uważać, aby nie dotknąć elementów grzejnych.
• Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.
• UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar.
• Nie należy NIGDY próbować ugasić płomieni/pożaru woda; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.
• UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.
• UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.
• Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
• Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego systemu sterowania.

RS

Русский

ВНИМАНИЕ!

Opisany tu panel sterowania jest przedstawiony jako przykład: nie musi być dokładnie taki sam, jak panel zainstalowany w zakupionym urządzeniu.

1 Przycisk ZWIEKSZENIA MOCY do włączania płyty i do regulacji mocy (patrz Uruchomienie i użytkowanie).
2 Przycisk ZMNIEJSZENIA MOCY do regulacji mocy i do wyłączania plyty (patrz Uruchomienie i użytkowanie).
3 Kontrolka WYBRANEGO POLA GRZEJNEGO wskazuje, ze dane pole grzejne zostalo wybrane, a wiec mozliwe sa różne regulacje
4 Przycisk WYBORU POLA GRZEJNEGO do wybrania zadanego pola grzejnego.
5 Wskaźnik MOCY: wizualnie sygnalizuje osiągnięty poziom ciepła.
6 Przycisk ON/OFF do włączania i wyłączania urządzenia.
7 Przycisk BLOKADY STEROWANIA do zapobiegania przypadkowym zmianom parametrów przy regulacji płyty grzejnej (patrz Uruchomienie i użytkowanie).
8 Przycisk REGULATORA CZASOWEGO PROGRAMOWANIA* do regulacji programowania czasu trwania gotowania (patrz Uruchomienie i użytkowanie).

* Znajduje się tylko w niektórych modelach.

! Ten produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania.

Jeśli przez 2 minuty nie są wykonywane żadne operacje, po wyłączeniu wskaźnika ciepła resztkowego i wentylatora (jeśli obecne), urządzenie automatycznie przechodzi w tryb „off mode”.

Urządzenie powraca do trybu aktywnego po naciśnięciu przycisku ON/OFF.

RS

Описание изделия

Панель управления

NL	Installatie van de veiligheid afstandsring
PL	Instalacja podkładki zabezpieczającej
RU	Установка предохранительной шайбы
UA	Встановлення шайб безпеки
KZ	Шайбаны орнату
HU	Növény tömítésekNövény tömítések
TR	Güvenlik contasının takılması

PL

! Należy zachować niniejszą instrukcję, aby móc z niej skorzystać w każdej chwili. W razie sprzedaży, odstąpienia lub przeniesienia urządzenia, należy się upewnić, czy instrukcja została przekazana wraz z nim, aby nowy właściciel płyty grzejnej mógł się zapoznać z jej działaniem i z właściwymi ostrzeżeniami.

! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Elementy opakowania nie sa zabawkami dla dzieci i należy je usunac zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i srodki ostroznosci).
! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifi kowany personel. Niewłaściwa instalacja może spowodować szkody w stosunku do osób, zwierząt lub mienia.

Zabudowa

Aby zapewnić prawidłowe działanie urządzenia, mebel musi posiadać odpowiednie właściwości:

• blat musi być wykonany z materiału odpornego na ciepło, na temperaturę około 100°C;
• jeśli płyta grzejna ma być zainstalowana na piecu, musi on posiadać system chłodzenia z wentylacją wymuszona;
• należy unikać instalowania płyty grzejnej na zmywarce: w przypadku takiej konieczności, umieścić pomiędzy dwoma urządzeniami szczelny element oddzielający;
• w zaleznosci od płyty grzejnej, jaka ma byc zainstalowana (patrz rysunki), wewnętrzna czesc mebla powinna miec następujące wymiary:

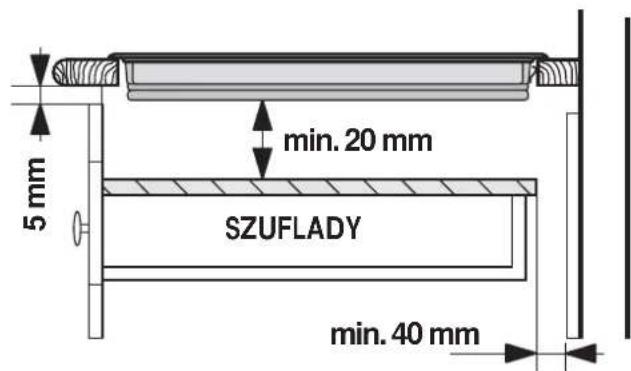

Obieg powietrza

Aby umożliwiać właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół urządzenia, płyta grzejna powinna być umieszczona:

• w odległości co najmniej 40 mm od tylnej ściany lub;
• w taki sposób, aby zachować odległość minimum 20 mm pomiędzy przestrzenią do zabudowy a znajdującym się pod nią meblem.
• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte

przynajmniej na 200 mm od krawędzi płyty roboczej.

Mocowanie

Urządzenie powinno być zainstalowane na idealnie płaskim blacie.

Ewentualne odkształcenia, spowodowane nieprawidłowym zamocowaniem, mogą być przyczyną zmiany właściwości urządzenia i, w konsekwencji, wpływając niekorzystnie na jego pracę.

Długość śruby regulacyjnej uchwytów mocujących należy ustawić przed ich zamontowaniem, na podstawie grubości blatu:

• grubość 30 mm: śruba 17,5 mm;
• grubość 40 mm: śruba 7,5 mm.

W celu zamocowania urządzenia należy wykonać następujące czynności:

1. Przy pomocy krótkich śrub bez łba przykręcić 4 sprężyny centrujące do otworów umieszczonych w środkowej części każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze przylegała do blatu.
3. w przypadku płyt z profi lami bocznymi: po zainstalowaniu płyty grzejnej w meblu umieścić 4 uchwyty mocujące (każdy ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić je długimi śrubami z łbem w taki sposób, aby szkło przylegało do blatu.

! Śruby sprężyn centrujących muszą pozostać dostępne.

! Zgodnie z normami bezpieczeństwa, po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego elementami elektrycznymi.
! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Podłączenie do sieci elektrycznej płyty grzejnej oraz ewentualnego pieca do zabudowy powinno być wykonane oddzielnie, zarówno ze względów bezpieczeństwa elektrycznego, jak i dla ułatwienia czynności związanych z wyjmowaniem pieca.

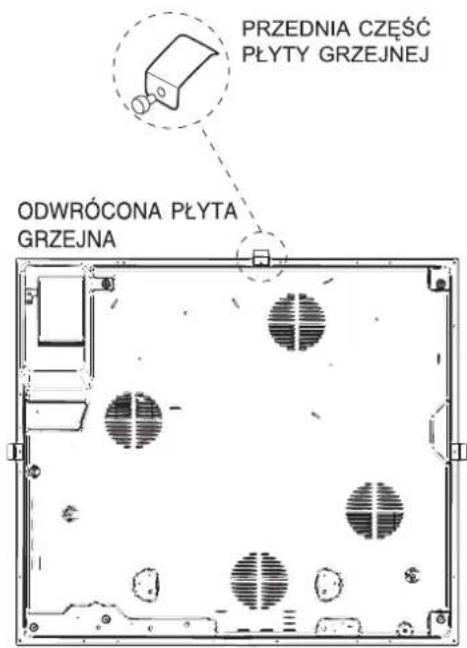

Skrzynka zaciskowa

W dolnej części urządzenia znajduje się puszka umożliwiająca podłączenie różnych typów zasilania elektrycznego (rysunek jest przykładowy i może

przedstawiać inny model niż zakupiony).

ODWRÓCONA

PŁYTA GRZEJNA

Podłączenie jednofazowe

Płyta jest wyposażona w kabel zasilający przygotowany do podłączenia jednofazowego. Należy połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i częstotliwość sieci	Kabel elektryczny Połączenie przewodów
230-240V 1+N ~220-240V 1+N ~50/60 Hz		: żółty/zielony;N: 2 przewody niebieskie razemL: brązowy razem z czarnym

Inne typy podłączeń

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V - 2+N \~ 50/60 Hz
• 220-240V 3 \~ 50/60 Hz
• 230-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i częstotliwość sieci	Kabel elektryczny	Połączenie przewodów
		± : żółty/zielony;N: 2 przewody niebieskie razemL1: czarnyL2: brązowy
		± : żółty/zielony;N1: niebieskiN2: niebieskiL1: czarnyL2: brązowy

Jeśli instalacja elektryczna posiada jedną z następujących cech:

Typowe napięcie i częstotliwość sieci

• 400V 3 - N \~ 50/60 Hz

należy wykonać następujące czynności:

! Ewentualny kabel znajdujący się w wyposażeniu urządzenia nie nadaje się do tego typu instalacji.

1. Nalezy zastosowac kabel zasilający typu H05RR-F lub o wyzszych wlasciwosciach, posiadający odpowiednie wymiary (przekrój kabla: 25 mm).
2. Przy pomocy srubokretu podwazyc zatrzaski pokrywy skrzynki zaciskowej i otworzyc ja (patrz rysunek Skrzynka zaciskowa).
3. Odkręcić śrubę zacisku kabla oraz śruby zacisków odpowiadających danemu typowi podłączenia i zainstalować śruby łączące w kształcie U zgodnie z

tabela i z rysunkami znajdującymi się poniżej:

1. Ułożyć przewody zgodnie z tabelą i z rysunkami znajdującymi się poniżej i wykonać podłączenie całkowicie dokręcając wszystkie śruby zacisków.

Typowe napięcie i połączenia elektryczne Skrzynka zaciskowa częstotliwość sieci

400V 3-N \~ 50/60 Hz

Trójfazowa 400

1. Zamocować kabel zasilający w odpowiednim zacisku i zamknąć pokrywę.

Podłączenie kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci pomiędzy urządzeniem a siecią, należy zainstalować wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm.

! Instalator odpowiada za prawidłowe wykonanie podłączenia elektrycznego i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia, należy się upewnić czy:

• gniazdko posiada uziemienie i jest zgodne z obowiazującymi przepisami;
• gniazdko jest w stanie wytrzymac maksymalne obciazenie mocy urządzenia wskazane na tabliczce znamionowej płyty;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli gniazdko nie jest kompatybilne, należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko prądu powinny być łatwo dostępne.

! Kabel nie powinien być pogięty ani przygnieciony.

!Kabel elektryczny musi byc okresowo sprawdzany i wymieniany wyłacznie przez autoryzowany personel techniczny.

!W przypadku nieprzestrzegania tych zasad, producent nie ponosi żadnej odpowiedzialności.

! Nie usuwać ani zamieniać przewodu zasilającego z jakiego kolwiek powodu. Usunięcie lub wymiana będzie powodem utracenia gwarancji i znaku CE. INDESIT zwolniony jest z jakiejkolwiek odpowiedzialności za wypadki lub szkody wynikające z usunięcia lub wymiany oryginalnego przewodu zasilającego. Dozwolona jest tylko wymiana przewodu na oryginalny, a wymiany ma dokonać upoważniony personel z INDESIT.

Uruchomienie i użytkowanie

! Klej stosowany do uszczelek pozostawia na szkle tłuste plamy. Przed przystąpieniem do eksploatacji urządzenia zaleca się usunąć te plamy przy pomocy odpowiedniego produktu nieposiadającego właściwości ściernych. Podczas pierwszych godzin działania urządzenia może być wyczuwalny zapach gumy, który jednak szybko zanika.

! Kiedy płyta grzejna zostanie podłączona do zasilania elektrycznego, po kilku sekundach włącza się krótki sygnał dźwiękowy. Dopiero po tym sygnale można włączyć płytę grzejną.

! Dluzsze nacisniecie przycisków - i + umozliwia szybki wybór poziomów mocy i minut regulatora czasowego.

Włączanie płyty grzejnej

Płyte grzejną włącza się trzymając wciśnięty przycisk ① przez około sekundę.

Włączanie pól grzejnych

Każde pole grzejne jest aktywowane za pomocą przycisku wyboru oraz regulatora mocy składającego się z podwójnego przycisku - i + .

- Aby włączyć pole grzejne, należy nacisnąć jego przycisk sterowania i ustawić żądaną moc za pomocą przycisków - i +.

Wyłączanie pól grzejnych

Aby wyłączyć pole grzejne, należy je wybrać za pomocą jego przycisku wyboru

- Nacisnąć przycisk —: moc pola grzejnego stopniowo spada, aż do jego wyłączenia.

Elementy grzejne

Na płycie grzejnej, w zaleznosci od modelu, moga byc zainstalowane dwa typy elementów grzejnych: halogenowe i promiennikowe. Elementy halogenowe przekazują ciepło poprzez promieniowanie zawartej w nich żarówki halogenowej. Charakteryzują się własnościami, które przypominają typowe własności gazu: szybką reakcją na sterowanie i wyświetlaniem mocy chwilowej. Elementy promiennikowe sa zbudowane z dużej liczby zwojów, które zapewniaja równomierne rozlozenie ciepla na dno naczynia, dzieki czemu uzyskuje sie doskonale wyniki gotowania na wolnym ogniu: jest to idealne rozwiazanie w przypadku takich potraw jak na przykład duszone miesa, sosy lub dania do podgrzania.

Programowanie czasu trwania gotowania

! Można zaprogramować równocześnie wszystkie pola grzejne na czas od 1 do 99 minut.

1. Wybrać pole grzejne za pomocą właściwego przycisku wyboru.
2. Wyregulowac poziom mocy pola grzejnego.
3. Nacisnąć przycisk programowania 🕒 na wyswietlaczach pol grzejnych pojawia sie litera 't'
4. Ustawić żądany czas gotowania za pomocą przycisków - i + .
5. Potwierdzić naciskając przycisk, lub w przeciwnym razie wybór zostanie dokonany automatycznie po upływie 10 sekund.

Odliczanie wsteczne regulatora czasowego rozpoczyna się natychmiast. Po zakończeniu zaprogramowanego czasu gotowania włącza się sygnał dźwiękowy (na 1 minutę), a pole grzejne wyłącza się.

Wyżej opisaną procedurę należy powtórzyć dla wszystkich pół grzejnych, które mają być zaprogramowane.

Zmiana zaprogramowanych ustawień

1. Wybrać pole grzejne za pomocą właściwego przycisku wyboru.
2. Korzystając z przycisków - i + ustawić nowy czas.
3. Potwierdzić naciskając przycisk √

Aby usunac zaprogramowane ustawienia, należy wykonac wyzej opisane czynnosci. W punkcie 2 nacisnac przycisk

• Czas stopniowo sie zmniejsza az do wyłaczenia
• Zaprogramowane ustawienia zostaja wyzerowane i wyswietlacz wychodzi z trybu programowania.

Blokada sterowania

Kiedy płyta grzejna jest w trakcie pracy, można zablokować jej sterowanie, aby uniknąć niebezpieczeństwa przypadkowej zmiany ustawień (dzieci, czynności konserwacyjne, itp.). Po naciśnięciu przycisku sterowanie zostaje zablokowane i na wyswietlaczach pol grzejnych pojawia sie litera L Aby przywrócić możliwość dokonywania regulacji (np. przerwać gotowanie), należy odblokować sterowanie: nacisnąć na chwilę przycisk 📞, kontrolka wyłączy się, a sterowanie zostanie odblokowane.

Wyłączanie płyty grzejnej

Po naciśnięciu przycisku ① urządzenie wyłącza się. Jeśli sterowanie zostało zablokowane, pozostanie ono zablokowane również po ponownym włączeniu płyty grzejnej. Aby móc ponownie włączyć płytę, należy najpierw odblokować jej sterowanie.

Praktyczne porady dotyczące użytkowania urządzenia

Aby uzyskać jak najlepsze wyniki użytkowania płyty grzejnej:

- Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

- Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, tak aby zapewnić wykorzystanie całego ciepła;

- Upewnić się czy dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładnie przyleganie i długotrwałość użytkowania zarówno pół grzejnych, jak i garnków.

- Unikać stosowania tych samych garnków co używane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać; ! Nie pozostawiaj pustych garnków w żadnej strefie grzewczej, gdy jest ona włączona, gdyż może to uszkodzić płytę grzewczą.Zabezpieczenia

Urządzenia zabezpieczające

Wskaźniki ciepła szczątkowego

Każde pole grzejne posiada wskaźnik ciepła szczątkowego. Wskaźnik ten sygnalizuje, które pola grzejne mają jeszcze wysoką temperaturę. Jeśli

na wyświetlaczu mocy jest wyświetlony symbol n, pole grzejne jest jeszcze ciepłe. Można na przykład pozostawić na nim danie, aby nie wystygło, albo roztopić masło lub czekoladę. Kiedy temperatura pola grzejnego spadnie, na wyświetlaczu mocy pojawi się symbol h. Wyświetlacz wyłączy się, kiedy pole grzejne będzie dostatecznie zimne.

W przypadku przegrzania elementów elektronicznych płyta grzejna wyłącza się automatycznie, a na

wyświetlaczu pojawia się symbol F, po którym następuje pulsująca cyfra. Komunikat ten znika i płyta grzejna może być znowu użytkowana zaraz jak tylko temperatura spadnie do akceptowalnego poziomu.

Wyłącznik bezpieczeństwa

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza pola grzejne, kiedy zostanie osiągnięty graniczny czas ich użytkowania na danym poziomie mocy. W przypadku zadziałania wyłącznika bezpieczeństwa wyświetlacz wskazuje „0”.

Przykład: prawe tylne pole grzejne jest ustawione na 5, natomiast lewe przednie pole grzejne na 2. Prawe tylne pole wylaczy sie po 5 godzinach działania, lewe przednie po 8 godzinach.

Poziom mocy	Graniczny czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sygnał dźwiękowy

Niektóre anomalie, takie jak:

• umieszczenie przedmiotu (garnka, sztućca itp.) na ponad 10 sekund w strefi e panelu sterowania,
  • zalanie strefy panelu sterowania,
• długi nacisk na jaki przycisk, mogą spowodować włączenie się sygnału dźwiękowego. Aby przerwać sygnał dźwiękowy, należy usunąć przyczynę nieprawidłowości działania. Jeśli przyczyna anomalii nie zostanie usunięta, sygnał dźwiękowy pozostanie włączony a płyta wyłączy się.

Praktyczne porady dotyczące gotowania

Gotowanie nadużym ogniu	98	Gotowanie pod ciśnieniem Garnek ciśnieniowy Smażenie Grilowanie Gotowanie
Gotowanie na dużym ogniu	87	Naleśniki Gotowanie na dużym ogniu i przysmażanie (Pieczenie, Befsztyki, Zrazy, Filety rybne, Smażone jajka)
Gotowanie na średnim ogniuGotowanie	76	Szybkie zagęszczenie (Płynne sosy)Woda gorąca (Makarony, Ryż, Warzywa)Mleko
	65	Wolne zagęszczanie (Sosy gęste)
	54	Gotowanie na wodzie Gotowanie pod ciśnieniem po gwizdku
wolnym ogniu	44	Gotowanie na wolnym ogniu (mięso duszone) Podgrzewanie potraw
Gotowanie na bardzo wolnym ogniu	21	Czekolada rozpuszczona Utrzymywanie potraw w temperaturze

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

CE Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

-2006/95/EWG z 12/12/06 (Niskie napiecie) wraz z późniejszymi zmianami

• 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami
• 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.
• 1275/2008 stand-by/off mode.

ECODESIGN

Rozporządzenie UE nr 66/2014, integrujące dyrektywę 2009/125/KE.

Rozporządzenie EN 60350-2

Rozporządzenie EN 50564

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza poprzez kratkę wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych.

• Niniejsze urządzenie przeznaczone jest do użytku domowego.
• Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykac urządzenia stojac przy nim boso lub majac mokre albo wilgotne rece badz stopy.
• Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia.
• Plyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie peknieciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakims narzedziem. W takim przypadku należy natychmiast odlaczyc urządzenie od zasilania elektrycznego i wezwac Serwis Techniczny.
• Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej.
• Nie należy zapominac, ze temperatura pół grzejnych pozostaje wysoka przez co najmniej trzydziesci minut po ich wylaczeniu. Ciepło szczatkowe jest również sygnalizowane przez odpowiedni wskaznik (patrz Uruchomienie i użytkowanie).
• Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty

z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenie płyty.

• Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia.
• Nie wyciągać wtyczki z gniazdka ciągnąc za kabel należy trzymać za wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Jeśli są, nie patrzeć długo na gorące pole alogenowe.
• Nie dopuścić aby dzieci bawiły się urządzeniem.
• Na płycie nie należy kłaść metalowych przedmiotów (noży, łyżek, pokrywek itp.), ponieważ mogą się nagrzewać.
• Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania będą mogły zostać poddane reutylizacji.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (RAEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cykłowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów.

W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do skupujących go sprzedawców.

Odłączenie prądu elektrycznego

Przed każdą czynnością należy odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

!Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierającą: mogą one w sposób nieodwracalny zarysować powierzchnię.

! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokocisnieniowych.
- W ramach zwykłej konserwacji wystarczy przemywać płytę wilgotną gąbką i osuszać ją papierowym ręcznikiem kuchennym.
- Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć.
- W celu eliminacji najtrudniejszych do usunięcia zanieczyszczeń posługiwać się odpowiednią skrobaczką. Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekając aż urządzenie ostygnie, tak aby resztki żywności nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej - specjalną do szklano-ceramicznych płyt grzejnych - nasączoną wodą i mydłem.
- Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia jest jeszcze ciepła.
- Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: jego niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne.
- Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Rama ze stali nierdzewnej (tylko w modelach z ramka)

Na stali nierdzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przez dłuższy czas bardzo twardej wody lub w przypadku stosowania srodków czystosci zawierajacych fosfor.

Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

! Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla.

! Odradza się ingerencję w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Oszczędność i ochrona środowiska

• Wykorzystaj do maksimum pozostałe ciepło płyty, wyłączając żeliwne płyty grzejne 10 minut przed upłynięciem zaplanowanego czasu gotowania, a szklane ceramiczne płyty grzejne 5 minut przed upłynięciem zaplanowanego czasu gotowania.
• Dno garnka lub rondla powinno zakrywać płytę grzejną. Jeśli jest mniejsze, cenna energia będzie się marnować i jeśli zawartość garnka wykipi, pozostawi ona trudną do usunięcia skorupę.
• Gotuj jedzenie w zamkniętych garnkach lub rondlach z dobrze dopasowanymi pokrywkami oraz używaj jak najmniej wody. Gotowanie bez pokrywki bardzo zwiększy zużycie energii.
• Używaj całkowicie płaskich garnków i rondli.
• Jeśli gotujesz coś, co zabierze bardzo dużo czasu, warto użyć szybkowaru, który jest dwukrotnie szybszy i o jedną trzecią oszczędniejszy.

Opis techniczny modeli

PL

W tych tabelach podane są, kolejno dla każdego modelu, wartość pochłanianej energii, typ elementu grzejnego oraz średnica każdego pola grzejnego.

Płyty grzejne	KRB 640 X	EHR 640 C
	KRB 640 C	KRD 640 B
	KRB 640 B	KRD 640 X
Pola grzejne	Moc (w W )	Srednica (w mm )
Tylne lewe	H 2300	210
Tylne prawe	H 1400	160
Przednie lewe	H 1200	145
Przednie prawe	H 1800	180
Moc całkowita	6700

Legenda:

H = hilight pojedyncze
