Typ produktu	Monitor komputerowy
Model	G-Master GB2570HSU-B1
Marka	IIYAMA
Przekątna ekranu	24,5 cala
Rozdzielczość	1920 x 1080 (Full HD)
Typ matrycy	IPS
Czas reakcji	1 ms (MPRT)
Częstotliwość odświeżania	144 Hz
Jasność	400 cd/m²
Kontrast statyczny	1000:1
Kąty widzenia	178° / 178°
Złącza	HDMI 1.4, DisplayPort 1.2, DVI-D, USB 3.0 Hub
Wbudowane głośniki	Tak, 2 × 2 W
Regulacja wysokości	Tak, 130 mm
Pivot (obrót)	Tak
VESA montaż	100 × 100 mm
Wymiary (z podstawą)	562 × 470 × 230 mm
Waga (z podstawą)	6,3 kg
Pobór mocy (typowy)	35 W
Zasilanie	100-240 V AC, 50/60 Hz
Funkcje dodatkowe	FreeSync, Flicker Free, Blue Light Reducer
Kolor obudowy	Czarny
Zawartość zestawu	Monitor, kabel HDMI, kabel DisplayPort, kabel USB, instrukcja

Często zadawane pytania - G-Master GB2570HSU-B1 IIYAMA

Jaki typ matrycy ma monitor Iiyama G-Master GB2570HSU-B1?

Monitor wyposażony jest w matrycę IPS, która zapewnia szerokie kąty widzenia (178°) i dobrą reprodukcję kolorów.

Jaką rozdzielczość i częstotliwość odświeżania oferuje ten model?

Rozdzielczość to 1920 × 1080 (Full HD), a częstotliwość odświeżania wynosi 144 Hz, co zapewnia płynny obraz w grach.

Czy monitor ma wbudowane głośniki?

Tak, monitor posiada wbudowane głośniki o mocy 2 × 2 W. Są one wystarczające do podstawowych zastosowań, ale do lepszego dźwięku warto użyć słuchawek lub zewnętrznych głośników.

Czy można regulować wysokość i obracać ekran?

Tak, monitor posiada regulację wysokości w zakresie 130 mm oraz funkcję pivot (obrót do trybu pionowego). Możliwe jest także pochylanie i obracanie w poziomie.

Jakie złącza wejściowe ma Iiyama G-Master GB2570HSU-B1?

Monitor wyposażony jest w złącza HDMI 1.4, DisplayPort 1.2, DVI-D oraz hub USB 3.0 (2 porty).

Czy monitor obsługuje technologię FreeSync?

Tak, obsługuje technologię AMD FreeSync, która synchronizuje odświeżanie monitora z kartą graficzną, eliminując rwanie obrazu.

Czy ma filtr światła niebieskiego i migotania?

Tak, monitor posiada funkcje Blue Light Reducer (redukcja niebieskiego światła) oraz Flicker Free (brak migotania podświetlenia), co zmniejsza zmęczenie oczu.

Jak zamontować monitor na ścianie?

Monitor jest zgodny ze standardem VESA 100 × 100 mm. Należy zdjąć podstawkę i przymocować uchwyt do tylnej części monitora za pomocą dostarczonych śrub.

Jakie są wymiary i waga monitora z podstawą?

Wymiary to 562 × 470 × 230 mm (szer. × wys. × głęb.), a waga wynosi 6,3 kg.

Jaki jest typowy pobór mocy?

Typowy pobór mocy wynosi około 35 W, w trybie czuwania poniżej 0,5 W. Monitor zasilany jest napięciem 100-240 V AC.

INSTRUKCJA OBSŁUGI G-Master GB2570HSU-B1 IIYAMA

Bardzo dziękujemy za wybranie monitora LCD firmy iiyama.

Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor.

Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

POLSKI

DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE

Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE "Dyrektywa EMC", 2014/35/UE "Dyrektywa niskiego napięcia", 2009/125/WE "Dyrektywa ErP" i 2011/65/UE "Dyrektywa RoHS".

Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem.

Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem http://www.iiyama.com

■ Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
■ Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
■ Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
■ Czcionka używana w menu OSD jest objęta licencją Apache License, wersja 2.0. Kopia licencji jest dostępna na stronie http://www.apache.org/licenses/LICENSE-2.0
■ Numer rejestracyjny w systemie EPREL G-MASTER GB2570HSU-B1 : 405688, G-MASTER G2570HSU-B1 : 405632

SPIS TREŚCI

Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.

NIGDY NIE ZDEJMUJ OBUDOWY

Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.

NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA

Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.

USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI

Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.

NIE UŻYWAJ MONITORA W POBLIŻU WODY

Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub obliania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.

MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU

Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym.

CHROŃ PRZEWODY

Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym.

NIEKORZYSTNE WARUNKI POGODOWE

Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.

UWAGA

MIEJSCE USTAWIENIA MONITORA

Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor.

NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJACYH ZAGROŻENIE

W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała.

UTRZYMUJ DOBRA WENTYLACJE

Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.

ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA

Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym.

ODŁĄCZAJ PRZEWODY MONITORA

Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami.

PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ

Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym.

UMIESZCZANIE MONITORA NA KOMPUTERZE

Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera.

UWAGA NA RECE I PALCE!

■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia. (Tylko w przypadku monitorów z regulacją wysokości.)

UWAGA ODNOŚNIE UŻYTKOWANIA 24/7

Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.

UWAGA DOTYCZĄCA MONTAŻU NA ŚCIANIE

Ten produkt nie jest przeznaczony do zastosowań digital signage (elektronicznych nośników reklamowych), takich jak montaż na ścianie.

INNE ZALECENIA

ZALECENIA DOTYCZĄCE ERGONOMII

W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.

SPECJALNE UWAGI NA TEMAT MONITORÓW LCD

Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.

INFO

■ Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu.
■ W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu.
■ Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu.

OBSŁUGA KLIENTA

INFO

■ Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania.

CZYSZCZENIE

OSTRZEŻENIE

■ Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama.

UWAGA

■ Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora.

INFO

■ W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu.

■ Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD.

Rozcieńczalnik

Środki do czyszczenia w aerozolu

Czysta benzyna

Wosk

Środki czyszczące o działaniu ściernym

Rozpuszczalniki kwasowe lub zasadowe

■ Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy.

OBUDOWA Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.

EKRAN

Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.

LCD

Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD.

ZANIM URUCHOMISZ MONITOR

WŁAŚCIWOŚCI

Obsługuje rozdzielczości do 1920 × 1080
Wysoki kontrast 1000:1 (typowy), dostępna funkcja Adv. Contrast / Jasność 400 cd/m² (typowy)
Współpracuje z technologią AMD FreeSync™ Premium
Flicker-free
◆ Czas reakcji na film ruchomy 0,5 ms
◆ Redukcja niebieskiego światła
◆ Cyfrowe wygładzanie znaków
Głośniki Stereo 2 x 2W
◆ Funkcja czuwania (zgodność ze standardem VESA DPMS)
Zgodność ze standardem zamocowania VESA (100mm×100mm)
◆ Miejsce na blokadę zabezpieczającą

KONTROLA ZAWARTOŚCI OPAKOWANIA

Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama.

■ Kabel zasilający ^*1

■ Kabel HDMI

■ Kabel USB

■ Ramię Stopki*²

■ Podstawa stopki ze śrubą

■ Uchwytu Kablowego ^*2

■ Instrukcja bezpieczeństwa

■ Skrócona instrukcja obsługi

UWAGA

INSTALACJA

OSTRZEŻENIE

■ Przed instalacją upewnij się, że ściana, suficie lub ramię pulpitu wytrzyma cieżar monitora i mocowania.

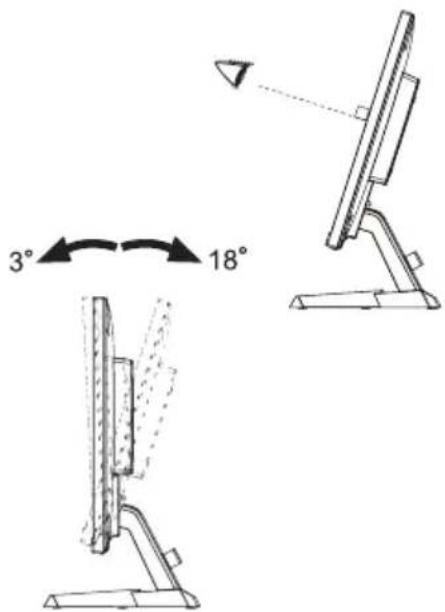

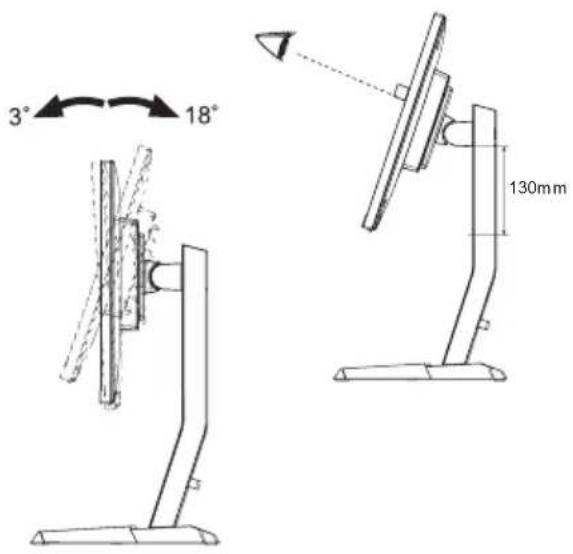

■ Zakres regulacji kąta : do 18° w tył i 3° do przodu

3° 18°

< RAMIĘ WYŚWIETLACZA LUB RAMIĘ STOJAKA NA BIURKO >

OSTRZEŻENIE

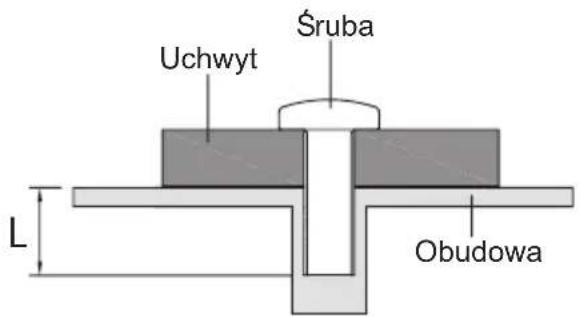

Aby zamocować monitor, biorąc pod uwagę grubość stopnia montażowego, w przypadku korzystania z ramienia wyświetlacza lub stojaka na biurko, należy dokręcić śruby M4 (4 szt.) z podkładką, których długość „L” wynosi 7 mm. Użycie dłuższej śruby może spowodować porażenie prądem lub uszkodzenie sprzętu w wyniku zetknięcia się śruby z częściami elektrycznymi wewnątrz monitora.

Uchwyt Śruba L Obudowa

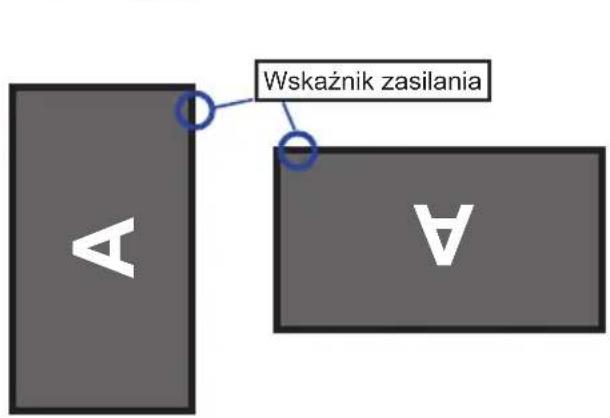

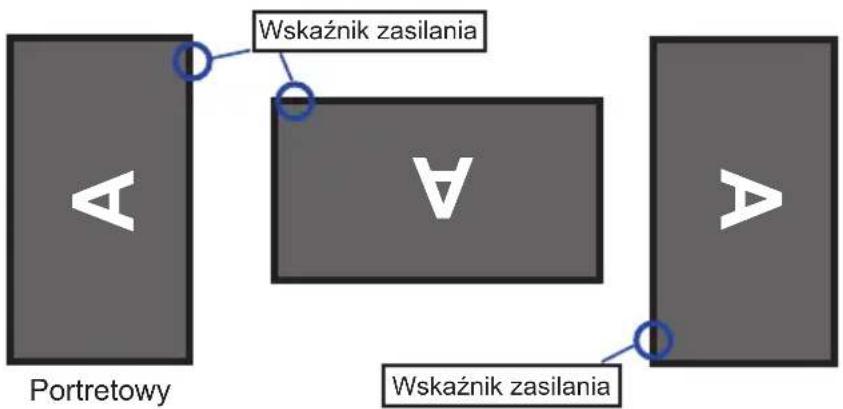

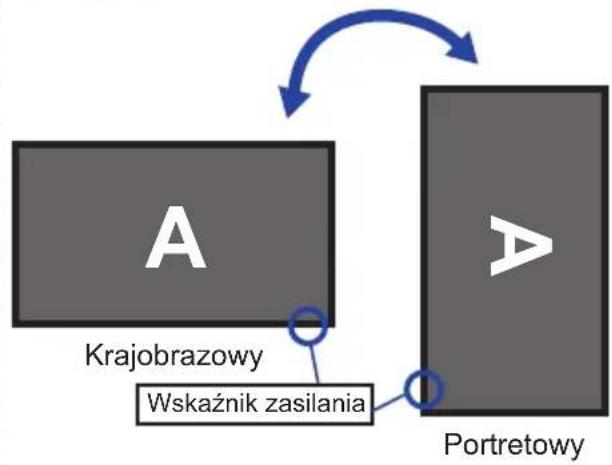

< OBRÓT OBRAZU >

• G-MASTER GB2570HSU

Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i portretowym.

Aby odpowiednio obrócić równieże zawartość całego ekranu, potrzebne jest odpowiednie oprogramowanie.

Dostępny

Niedostępny

Wskaźnik zasilania

Z Stojak:

UWAGA

■ Ustaw maksymalną wysokość panelu LCD przed obrotem panelu.
■ Próba obracania panelu siłą bez regulacji wysokości stojaka może spowodować uszkodzenie panelu lub stojaka.

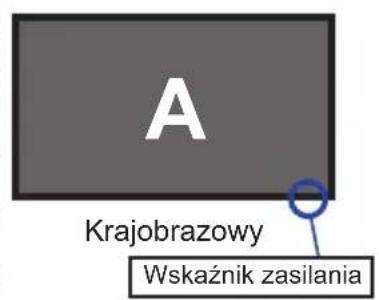

• G-MASTER G2570HSU

Zaprojektowany, do używania w trybie poziomym.

Dostępny

A Krajobrazowy Wskaźnik zasilania

Niedostępny

MONTAŻ I DEMONTAŻ STOPKI: G-MASTER GB2570HSU

UWAGA

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

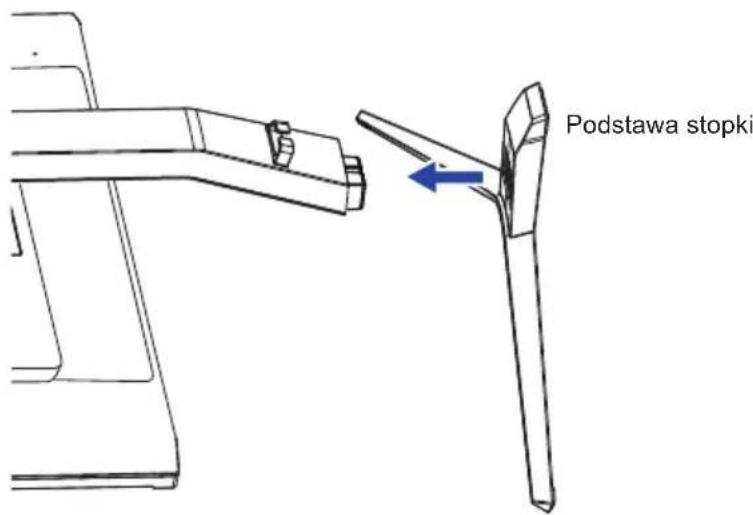

Podstawa stopki

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Zamocuj stopę postępując zgodnie z rysunkiem pokazanym powyżej.
③ Użyj śruby dostarczonej z monitorem do przymocowania podstawy do stopki monitora.

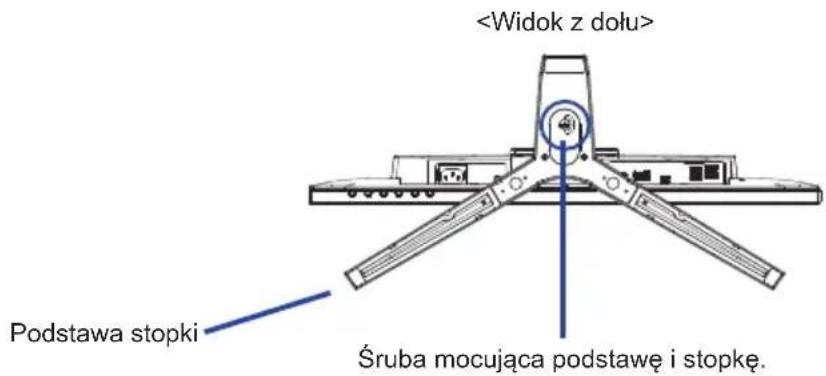

Podstawa stopki Śruba mocująca podstawę i stopkę.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Poluzuj śrubę, aby wyjąć podstawę stopki z monitora.

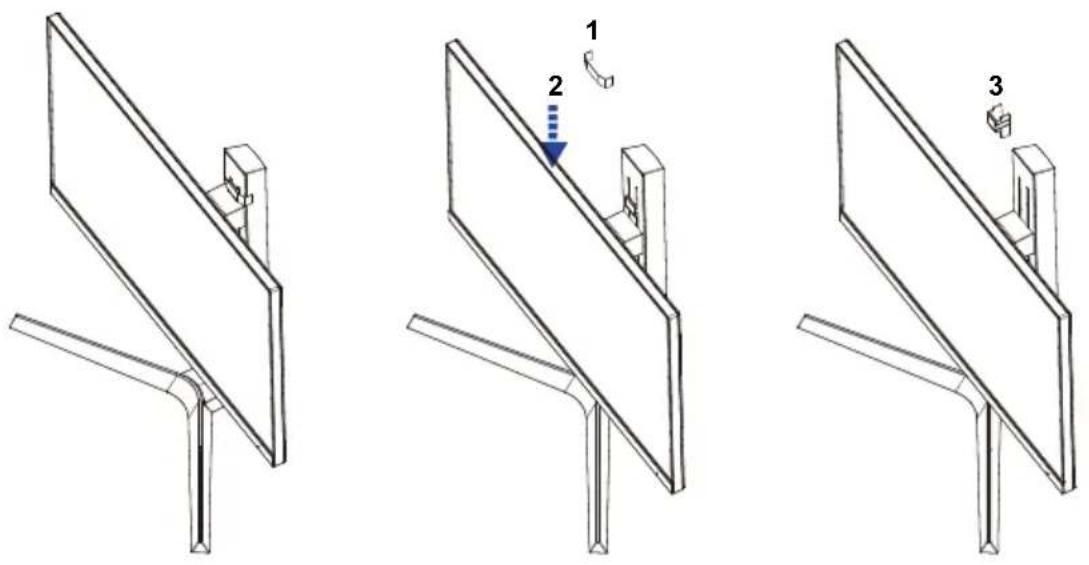

Ustaw monitor pionowo na płaskiej, stabilnej powierzchni.

1. Usuń taśmę.
2. Wciśnij głowicę monitora.
3. Usuń zamka.

MONTAŻ I DEMONTAŻ STOPKI : G-MASTER G2570HSU

UWAGA

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

① Połącz ramię stojaka z podstawą stopki.
② Użyj śruby dostarczonej z monitorem do przymocowania podstawy do stopki monitora.

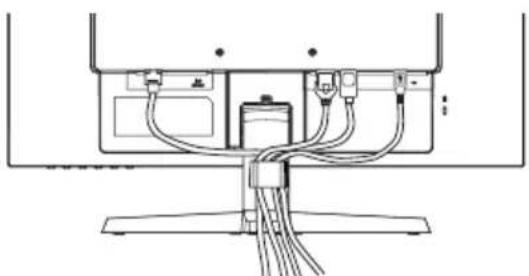

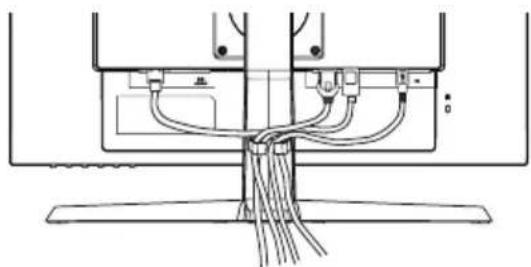

③ Nałóż Uchwytu Kablowego.*
④ Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.

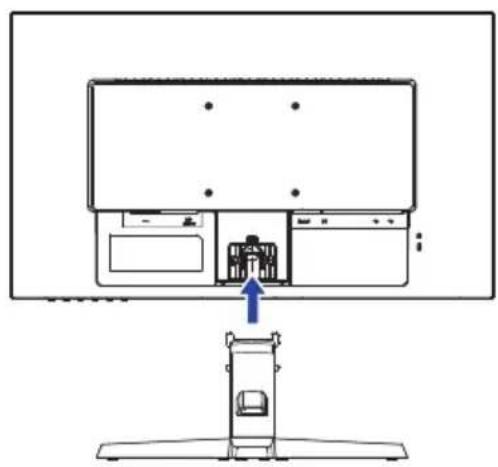

⑤ Przytrzymaj monitor i wciśnij ramię stopki.

INFO

* Po zamocowaniu demontaż uchwytu na kabel nie jest możliwy.

Ramie stopki Podstawa stopki

Śruba mocująca podstawę i stopkę.

Uchwytu Kablowego

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Poluzuj śrubę, aby wyjąć podstawę stopki z Ramię stopki.
③ Naciśnij haczyk z tyłu monitora i zdejmij ramię stopki z monitora.

Haczyk

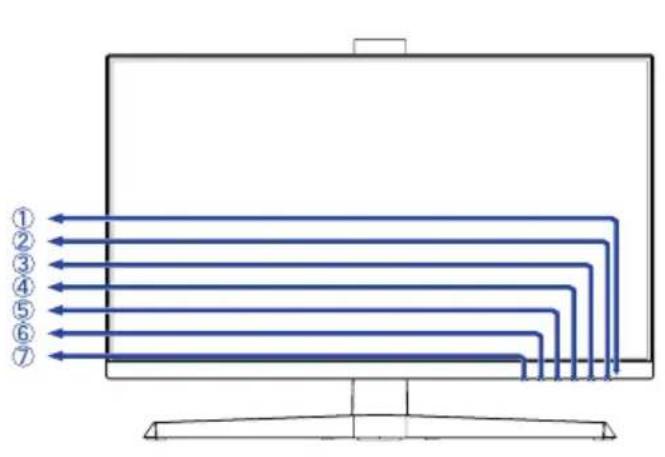

ELEMENTY STERUJĄCE I ZŁĄCZA : G-MASTER GB2570HSU

① Wskaźnik zasilania

INFO

ki: Normalne działanie

Pomarańczowy: Tryb czuwania

② Przełącznik zasilania (⏻)
③ Przycisk Menu / Select (ENTER)
④ Przycisk W góre / Głośność (▶)
⑤ Przycisk W dół / trybu ECO ( ◀ )
⑥ Przycisk Wyjdź (EXIT)
⑦ Przycisk Wejście sygnału (INPUT)
⑧ Głośniki
⑨ Złącze USB-DOWN (5V, 900mA)
⑩ Miejsce na blokadę zabezpieczającą

INFO

Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑪ Złącze USB-UP (○)
⑫ Złącze DisplayPort (DP)
⑬ Złącze HDMI (HDMI)
⑭ Otwór na kable
⑮ Gniazdo słuchawkowe (LINE OUT)
⑯ Gniazdo zasilania prądem przemiennym( ∼: Prąd przemienny) ( ∼)

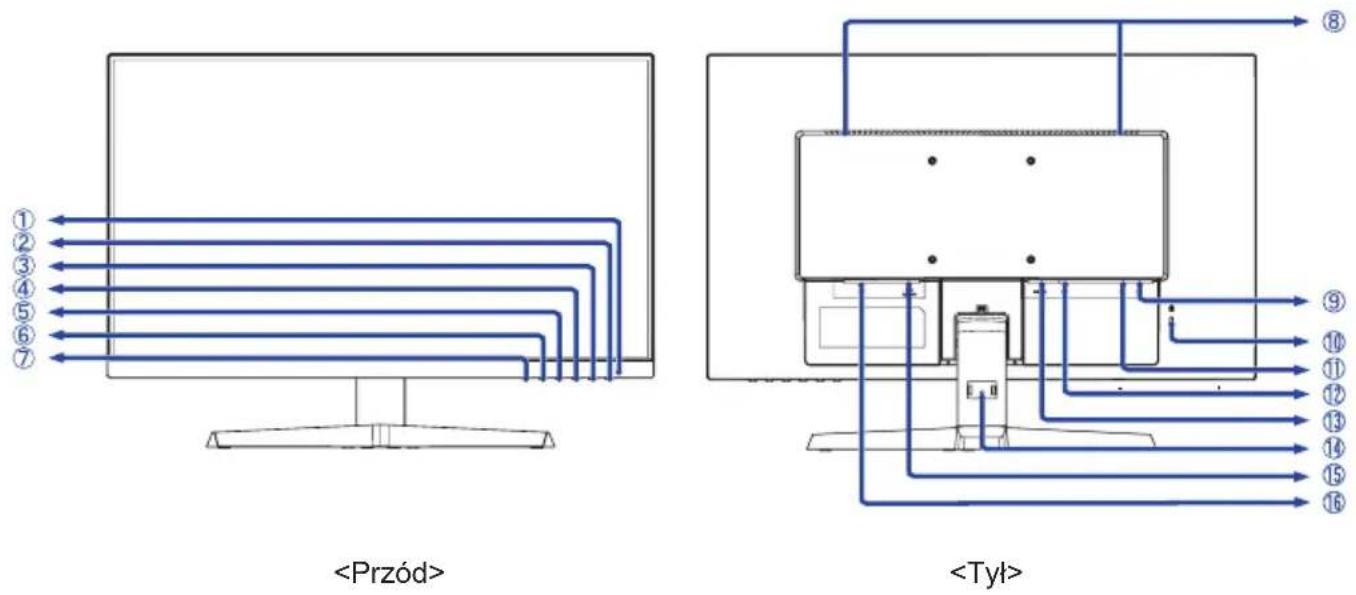

① Wskaźnik zasilania

INFOski: Normalne działanie

Pomarańczowy: Tryb czuwania

② Przełącznik zasilania (⏻)
③ Przycisk Menu / Select (ENTER)
④ Przycisk W góre / Głośność (▶)
⑤ Przycisk W dół / trybu ECO (◀)
⑥ Przycisk Wyjdź (EXIT)
⑦ Przycisk Wejście sygnału (INPUT)
⑧ Głośniki
⑨ Złącze USB-DOWN (○5V, 900mA)
⑩ Miejsce na blokadę zabezpieczającą

INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑪ Złącze USB-UP (○)
⑫ Złącze DisplayPort (DP)
⑬ Złącze HDMI (HDMI)
⑭ Otwór montażowy na uchwyt na kable
⑮ Gniazdo słuchawkowe (LINE OUT)
⑯ Gniazdo zasilania prądem przemiennym( ∼ : Prąd przemienny) ( ∼ )

PODŁĄCZANIE MONITORA : G-MASTER GB2570HSU

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Podłącz komputer do monitora kablem USB.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240 V, 20 A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
Należy zadbać o dokręcenie śrub zabezpieczających na obu końcach przewodu sygnałowego.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

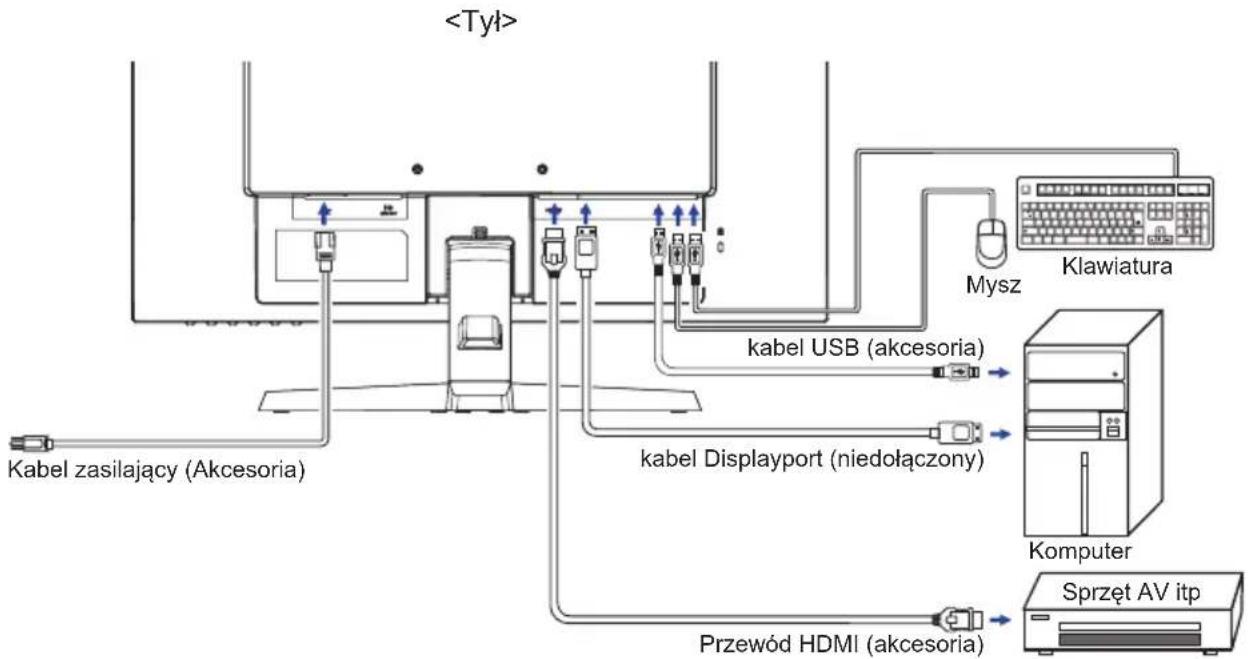

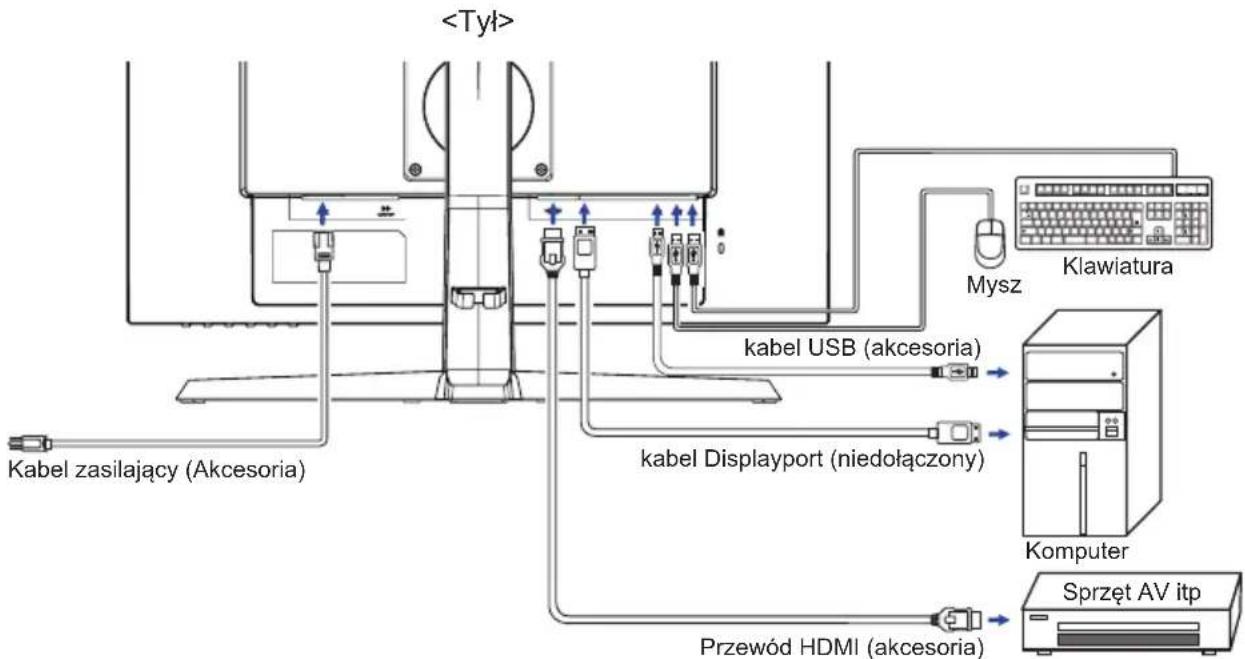

[Przykład podłączenia]

[Uchwyt na kable]

Przełoż kable przez otwór na kabel, aby je połączyć.

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Podłącz komputer do monitora kablem USB.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240 V, 20 A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Należy zadbać o dokręcenie śrub zabezpieczających na obu końcach przewodu sygnałowego.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

[Przykład podłączenia]

[Uchwyt na kable]

Przełoż kable przez otwór na kabel, aby je połączyć.

■ Synchronizacja sygnałów

Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 35.

REGULACJA WYSOKOŚCI I KĄTA WIDZENIA: G-MASTER GB2570HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań.
■ Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia.
■ Panel LCD można ustawić na maksymalnej wysokości 130 mm. Kąty nachylenia względem użytkownika mogą wynosić do 18° w tył i 3° do przodu.

3° 18° 130mm

UWAGA

■ Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu.
■ Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

Monitora Stopka

REGULACJA KATA WIDZENIA : G-MASTER G2570HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran.
■ Przytrzymaj podstawę tak by monitor nie przewrócił się podczas ustawiania kąta nachylenia monitora.
■ Istnieje możliwość zmiany kąta nachylenia monitora o 18° w tył i 3° do przodu.
■ Aby zapewnić korzystną dla zdrowia i rozlużnioną pozycję ciała, kiedy korzysta się z monitora na stanowisku roboczym z monitorem ekranowym, zalecany kąt pochylenia nie powinien przekraczać 10°. Dostosuj kąt monitora do własnych preferencji.

INFO

■ Nie dotykaj ekranu LCD przy zmianie kąta ustawienia monitora. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD.
■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.

3° 18°

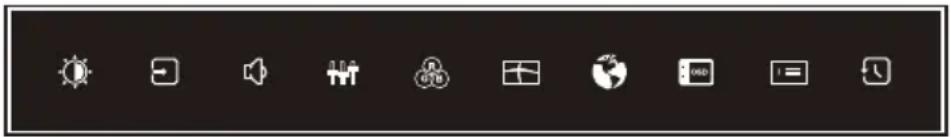

OBSŁUGA MONITORA

W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymać w fabryce predefiniowane ustawienia synchronizacji (patrz str. 35). Możesz także dostosować obraz wykonując przedstawione poniżej operacje na przyciskach.

① Naciśnij przycisk ENTER, aby uruchomić funkcję Menu ekranowego (OSD).

② Za pomocą przycisków ◀ wybierz Menu zawierające element, który chcesz dostosować lub ustawić, a następnie naciśnij przycisk ENTER.
③ Użyj przycisków 🔍, ▶by podświetlić żądaną ikonę regulacji / ustawienia, a następnie naciśnij przycisk ENTER.
④ Użyj ponownie przycisków 🔍, ▶by dokonać odpowiedniej regulacji lub ustawienia, a następnie naciśnij przycisk ENTER.
⑤ Naciśnij przycisk EXIT, aby wyjść z menu, a właśnie wprowadzone ustawienie lub ustawienie zostanie automatycznie zapisane.

Na przykład, aby dokonać korekty położenia OSD w pionie, wybierz pozycję Ustawienia, a następnie naciśnij przycisk ENTER. Potem użyj przycisków ◀ / ▶ wybierz Pozycja pionowa. Skala regulacji staje się aktywna po naciśnięciu przycisku ENTER.

Wtedy użyj przycisków ◀ zmiany ustawienia położenia OSD w pionie. Pozycja menu OSD w pionie będzie się zmieniać w miarę przeprowadzanych ustawień.

G-MASTER G-MASTER GB2570HSU Regulacja obrazu Wybór wojć Regulacja audio Zapisz ust. Użytkownika Ustawienia kolorów Regulacja obrazu Język Ustawienia Informacje Przywró Ustawienia Pozycja pozioma Pozycja pianowa OSD Robie Wygaszenie OSD Logo startowe Włącz Wyłącz AMD FreeSync Premium Włącz Wyłącz LED Włącz Wyłącz

Naciśnij przycisk ENTER, a na koniec przycisk EXIT, aby zamknąć funkcję wyświetlania na ekranie. Wszystkie zmiany są zapisywane w pamięci.

INFO

■ W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu Wygaszenie OSD. Również naciśnięcie przycisku EXIT powoduje szybkie wyłączenie Menu ekranowego.
■ W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego.
■ Wszelkie ustawienia obowiązują zawsze dla wszystkich rozdzielczości.

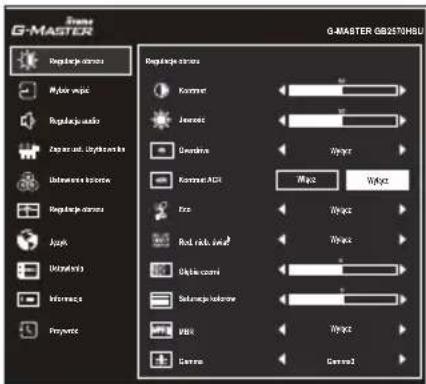

Regulacje obrazu * Picture Adjust

G-MASTER Regularly strata Mydrow wspic Regularly wspic Zapieraw, Utykiewicz Udewinne hortowe Regularly strata Jyjek Udewinne Informa Proportec Regularly strata Kommer Jamevic Oderim Kommer ADH Fze Rod rick sial Okcie cami Saturanje halomir Wuiz Cenne Wuiz Wuiz Wuiz Wuiz Control G-MASTER GB2570MBU

Element regulacji Problem / Opcja		Przyciski, które należy naciskać
KontrastContrast		Zbyt mdły obrazZbyt intensywny obraz
Jasność *2Brightness		Zbyt ciemny obrazZbyt jasny obraz
OverdriveOverdrive		Wyłącz / 1 / 2 / 3 / 4 / 5Poprawia czas przejścia dla odcieni szarości.Skutkuje to szybszym czasem reakcji.
Kontrast ACR *3Adv. Contrast		Włącz	Podwyższony współczynnik kontrastu
		Wyłącz	Typowy współczynnik kontrastu
EcoDirectEco		Wyłącz	Normalne
		Tryb 1	Jasność podświetlenia jest niższa.
		Tryb 2	Jasność lub podświetlenie są zredukowane bardziej niż w Tryb 1.
		Tryb 3	Jasność lub podświetlenie są zredukowane bardziej niż w Tryb 2.
Red. nieb. św.Blue Light Reducer		Wyłącz	Normalne
		Tryb 1	Niebieskie światło jest zredukowane.
		Tryb 2	Niebieskie światło jest zredukowane bardziej niż w Tryb 1.
		Tryb 3	Niebieskie światło jest zredukowane bardziej niż w Tryb 2.
Głębia czerniBlack Tuner		Od -5 do +5Regulacje cieni
Saturacja kolorówColor Saturation		Zbyt słabyZbyt mocny
MBR *3,4MBR		Wyłącz / 1 / 2 / 3 / 4 / 5 / 6 / 7Poprawi to czas reakcji animowanego obrazu na panelu LCD.
GammaGamma		Gamma1
		Gamma2
		Gamma3

*1 Dostępność każdego elementu zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć w poniższej Matryca korelacji funkcji.
*² Dokonaj regulacji parametru Jasność, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny.
*3 Wyłączone, gdy aktywny jest AMD FreeSync Premium.
*4 MBR jest dostępny tylko wtedy, gdy częstotliwość odświeżania jest wyższa niż 75 Hz.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Eco : Naciśnij przycisk 🔒 kiedy nie jest wyświetlane menu.

■ Matryca korelacji funkcji

Wybrany przedmiot\Aktywny przedmiot	Regulacje obrazu Regulacje obrazu Twój komputer
	Kontrast ACR	Eco Red. nieb. św. MBR		i-Style Colour	HDR
				StandardGry sportoweGry FPGry strategiczneTekst
Kontrast	–	√	√ √		–	–
Jasność	–	–	√	√	–	–
Overdrive	√ √	√ √			–	√
Kontrast ACR		– – – – –
Eco	–		– – – –
Red. nieb. św.	– –		– – –
Głębia czerni	√ √	√ √			–	–
MBR	– – –		– –
Gamma	√ √	√ √	√			–

√ : Dostępny
- : Niedostępne

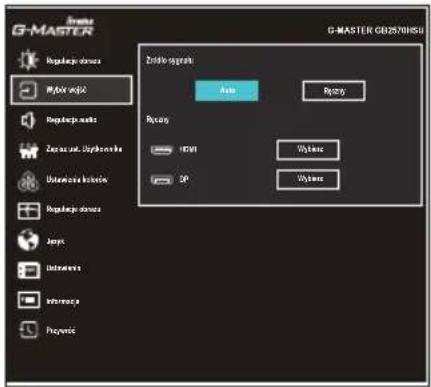

Wybór wejść Input Select

Direct

G-MASTER G-MASTER GB2570HSU Regulator: admin M-MAK wjuk Regulator: admin Zerewacat, Uytkomak Uterbucu klonic Regulator: admin Japut Uterbucu Infermaz Proprieti Zoster-sgrupiah Auto Recovery Recovery HIVI Wlysers OP Wlysers

Element regulacji		Opcja
Źródło sygnału Input Source		Auto		Wyszukaj dostępne wejścia sygnału i wybierz automatycznie pierwsze z nich.
		Ręczny	HDMI	Wybierz Cyfrowy (HDMI) sygnał wejściowy.
			DP	Wybierz Cyfrowy (DisplayPort) sygnał wejściowy.
INFO Źródła nie można przełączać automatycznie, jeśli wcześniej wybrane zostanie HDMI oraz DisplayPort.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Wybór wejść : Naciśnij przycisk INPUT, kiedy nie jest wyświetlane Menu ekranowe.

Źródło sygnału AUTO DP HDMI

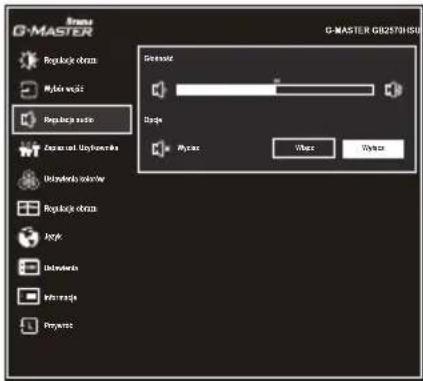

Regulacja audio Audio Settings

G-MASTER GB257NHSU Regulate drag Myds wagi Regulate size Parameters Update Regulate drag Myd Unidends Wibransja Pryant Generate Snap Mouse Snap Mouse

Element regulacji Problem		Przyciski, które należy naciskać
GłośnośćVolume	Direct	Zbyt cichoZbyt głośno
WyciszMute Audio		Włącz	Tymczasowo wyłącza dźwięk.
		Wyłącz	Przywraca poprzedni poziom głośności dźwięku.
INFO Parametry Cisza Włącz oraz Cisza Wyłącz przełącza się w następujący sposób naciskając przycisków ◀ ▶ Włącz Wyłącz → →

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio skalę regulacji.

- Głośność : Naciśnij przycisk kiedy nie jest wyświetlane Menu ekranowe.

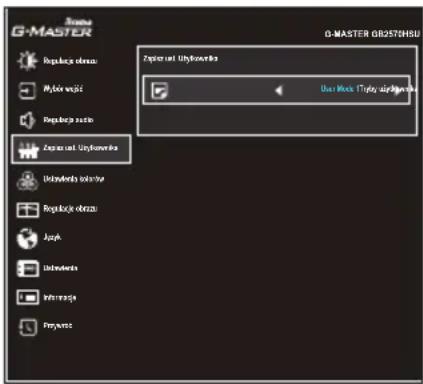

Zapisz ust. użytkownika Store User Setting

G-MASTER Options Republące obrazu Wórze wrojd Republące audio Options und Up/downwrite Options inżne iśnicta Republące obrazu Jugy Unidowerte Informacje Przywami Options und Up/downwrite Dust Miois iątry up/downwrite DUST Miois iątry up/downwrite

Element regulacji Opcja
Tryby użytkownikaUser Modes		Zachowaj ustawienia ekranu.User Mode 1
		Zachowaj ustawienia ekranu. User Mode 2
		Zachowaj ustawienia ekranu.User Mode 3
INFO Możesz zapamiętać swoje ustawienia.Ustawienia, które można zapamiętać:Kontrast, Jasność, Overdrive, Kontrast ACR, Eco, Głębia czerni, Saturacja kolorów,Gamma, Głośność, Wycisz, Temperatura kolorów, Ustawienia użytkownika, Ostre imiękkie, Tryb wyświetlana, Technologia X-Res

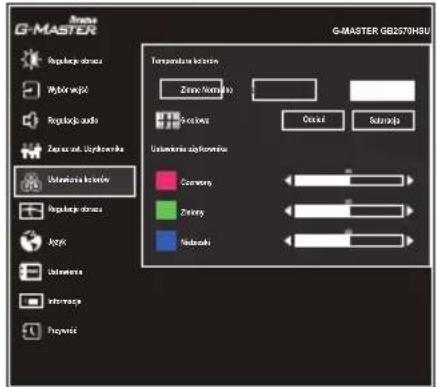

Ustawienia kolorów * Color Settings

G-MASTER G-MASTER GB2570HSU Regularize obstasi Wybrer wypk Regularize audio Zernac und Uzydromere Uniformize obstasi Regularize obstasi Apo Uniformize informa Prognosts Tortamania obstasi Zone Normalkey Connections Uniformize obstasi Cormancy Zernery Nordrody

Element regulacji Problem	Elem / Opcja	Przyciski, które należy naciskać
Temperatura kolorówColor Temperature		Zimne	Zimny kolor
		Normalne	Normalny kolor
		Ciepłe	Ciepły kolor
6-osiowa6-Axis		Odcień	Czerwony	Zbyt słabyZbyt mocny
			Zółty
			Zielony
			Cyjan
			Nieb.
			Magenta
		Saturacja	Czerwony	Zbyt słabyZbyt mocny
			Zółty
			Zielony
			Cyjan
			Nieb.
			Magenta
Ustawienia użytkownikaUser Preset		Czerwony	Zbyt słabyZbyt mocny
		Zielony
		Niebieski

* Niedostępne, gdy na komputerze są aktywne ustawienia redukcja niebieskiego światła lub HDR.

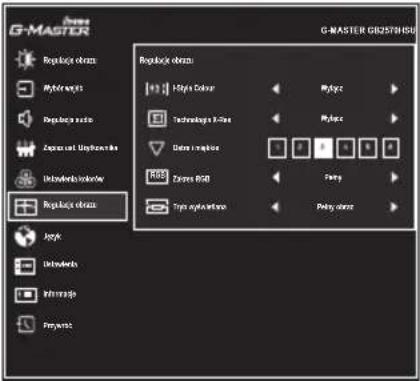

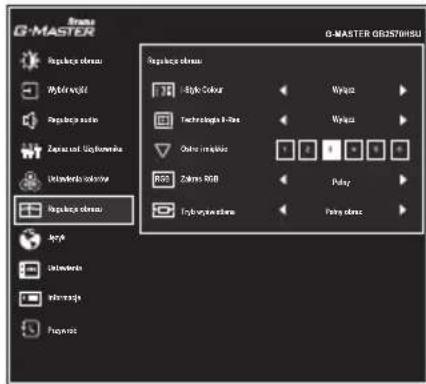

Regulacje obrazu Image Adjust

G-MASTER Regulate objects Mydrolways Regulate ratio Zerosus und Umbruchten Unskurskials kolorter Regulate objects Jogyk Unskurskials Infrastrisj Projums Regulate objects High Colour Technology Index Drama Index Zeros RMB Typa alternatives Poly size G-MASTER GB2578HSU

Element regulacji Opcja		Przyciski, które należy naciskać
i-Style Colour*1i-Style ColorDirect		Wyłącz	Powrót do ustawień dokonanych w regulacjach koloru (z wyłączeniem i-style Colour).
		Standard	Ogólny dla środowiska Windows i domyślnych ustawień monitora
		Gry sportowe	Do gier sportowe
		Gry FPS	Do gier FPS
		Gry strategiczne Do	gier strategiczne
		Tekst	Do edycji i oglądania tekstu
		User Mode 1	Zastosuj zachowane ustawienia.
		User Mode2	Zastosuj zachowane ustawienia.
		User Mode 3	Zastosuj zachowane ustawienia.
Technologia X-ResX-Res Technology		Wyłącz	Normalne
		Miękkie	Popraw ostrość krawędzi.
		Średni	Popraw ostrość krawędzi bardziej niż w opcji Miękkie.
		Wyostrzone	Popraw ostrość krawędzi bardziej niż w opcji Średnie.
Ostre i miękkieSharp and Soft		1 2 3 4 5 6Możesz dokonać zmiany ostrości obrazu w skali od 1 do 6 (ostry-miękki). Naciskaj przycisk ▶, aby zmieniać ostrość obrazu w kolejności liczbowej. Naciskaj przycisk ◀, aby zmieniać ostrość obrazu w kolejości odwrotnej.
Zakres RGBRGB Range		Pełny	Pełny zakres kolorów
		Ograniczony	Ograniczony zakres kolorów
		Auto Automatycznie	wybierz sygnał skali kolorów.

*1 Niedostępne, gdy na komputerze są aktywne ustawienia redukcja niebieskiego światła lub HDR.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- i-Style Colour : Naciśnij przycisk ◀iedy nie jest wyświetlane menu.

Regulacje obrazu Image Adjust

G-MASTER GPS70H5U Remote address Mydrol weight Remote audio Zapacuut Uqjwemika Unländente ulonatu Remote address Aryk Unländente Infraerja Frequency Remote address 800 Remote Color Technologie B-One Other image 800 Remote RGB Hydrogen distance Wypos Wypos Pulsy Pulsy distance

Element regulacji Opcja
Tryb wyświetlanaVideo Mode Adjust		Pełny Widok pełnoekranowy
		Format * ^2 Zmiana formatu obrazu
		1 do 1 * ^3 Obraz wyświetlany jest w formacie 1:1.
		17inch Format obrazu monitora 17” (5 : 4)
		19.5inch Format obrazu monitora 19,5” (16 : 9)
		21.5inch Format obrazu monitora 21,5” (16 : 9)
		23inch Format obrazu monitora 23” (16 : 9)
		23.6inch Format obrazu monitora 23,6” (16 : 9)
		24inch Format obrazu monitora 24” (16 : 9)

*2 Dostępne tylko z rozdzielczościami 16:10, 5: 4 i 4: 3.
*³ Dostępne tylko przy rozdzielczościach mniejszych niż 1920 × 1080.

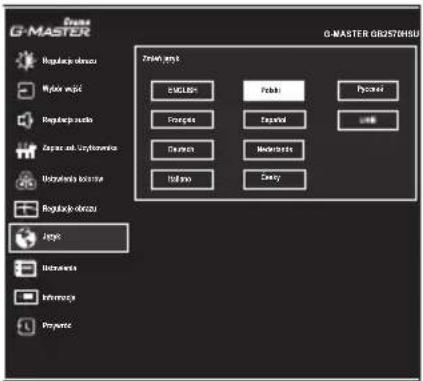

Język Language

G-MASTER Regulacja obrazu Myścia wajś Regulacja radio Śprzyc lat. Uzydansów Środzyska latuń Regulacja obrazu Jęgól Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń Środzyska latuń

Element regulacji Opcja
JęzykLanguage		English	Angielski		EspañolHiszpański
		Français	Francuski		NederlandsHolenderski
		Deutsch	Niemiecki		ČeskyCzeski
		Italiano	Włoski		РусскийRosyjski
		Polski	Polski		日本語Japoński

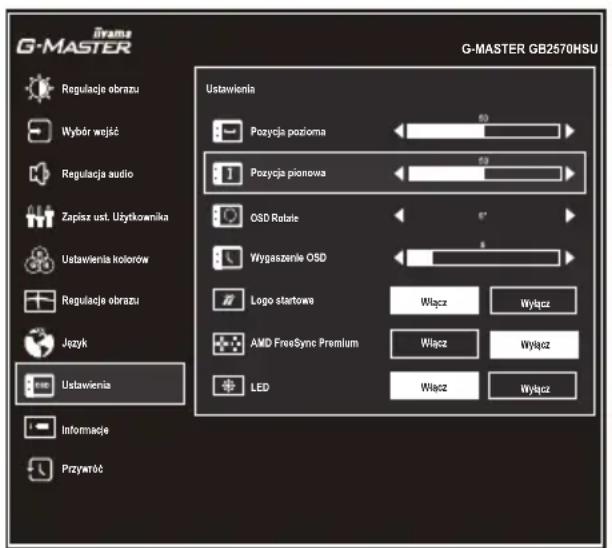

Ustawienia Setup Menu
Element regulacji Problem / Opcja Przyciski, które należy naciskać
Pozycja pozioma OSD Horizontal Position	OSD jest za bardzo na lewo
	OSD jest za bardzo na prawo
Pozycja pionowa OSD Vertical Position	OSD zbyt nisko
	OSD zbyt wysoko
OSD Rotate *1 OSD Rotate	Obróć menu ekranowe.0° (Normalne) / +90° (Obróć w prawo)
Wygaszenie OSD OSD Time	Możesz ustawić czas wyświetlania menu OSD od 5 do 30 sekund.
Logo startowe Opening Logo	Włącz	Logo G-MASTER wyświetlą się gdy monitor jest włączony.
	Wyłącz	Logo G-MASTER nie wyświetlą się gdy monitor jest włączony.
AMD FreeSync Premium *2 AMD FreeSync Premium	Włącz Włącz obsługę Freesync.
	Wyłącz	Freesync jest wyłączona.
LED LED	Włącz	Dioda świecąca Wskaźnik Zasilania jest włączona.
	Wyłącz	Dioda świecąca Wskaźnik Zasilania jest wyłączona.
INFO Diodę Wskaźnik Zasilania należy wyłączyć, jeśli jej światło przeszkadza.

*1 Dostępne tylko dla modelu G-MASTER GB2570HSU.

*2 Dostępność zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć w poniższej Matryca korelacji funkcji.

■ Matryca korelacji funkcji

Wybrany przedmiot\Aktywny przedmiot	Regulacje obrazu Regulacje obrazu
	Kontrast podwyższony	Tryb Eco	Red. nieb. św.	MBR	i-Style Colour	Regulacje trybu video
					Standard Gry sportowe Gry FPS Gry strategiczne Tekst
AMD FreeSync Premium	-	√	√	-	√	√

√ : Dostępny

- : Niedostępne

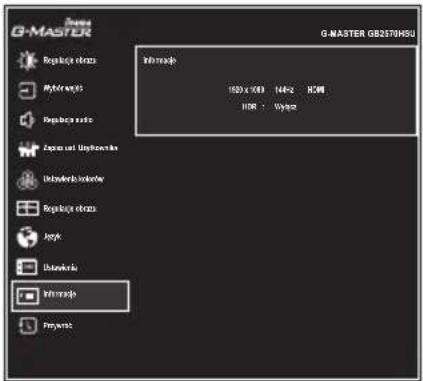

Informacje Display Information

G-MASTER H20 x 900 14Hz ROM H20 : Vppage H20 x 900 14Hz ROM H20 : Vppage H20 x 900 14Hz ROM H20 : Vppage H20 x 900 14Hz ROM H20 : Vppage H20 x 900 14Hz ROM H20 : Vppage H20 x 900 13Hz ROM H20 : Vppage H20 x 900 13Hz ROM H20 : Vppage H20 x 900 13Hz ROM H20 : Vppage H20 x 900 13Hz ROM H20 : Vppage H20 x 900 13Hz ROM H20 : Vppage Intradate Intradate Intradate

Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego, doprowadzonego z karty graficznej komputera.

W zależności od ustawień komputera zostanie wyświetlony komunikat „HDR: Włącz” lub „HDR: Wyłącz”.

INFO

Więcej informacji na temat rozdzielczości oraz częstotliwości odświeżania można znaleźć w instrukcji obsługi karty graficznej.

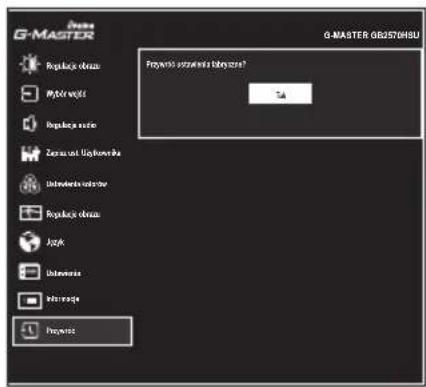

Przywró Reset

Element regulacji Opcja
TakYes	Przywracane są ustawienia fabryczne.

- Blokada

Włączając monitor naciśnij przycisk ENTER, włączy/wyłączy to funkcję blokady OSD. Przytrzymaj wciśnięty przycisk ENTER przez 10 sekund, kiedy Menu nie jest wyświetlane, aby włączyć/wyłączyć to funkcję blokady Power/OSD.

FUNKCJA CZUWANIA

Funkcja czuwania tego produktu jest zgodna z wymaganiami oszczędzania energii standardów VESA DPMS. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany. Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze standardem VESA DPMS. Monitor przechodzi do trybu czuwania, jak to przedstawiono poniżej. Funkcja czuwania, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację zarządzania energią.

■ Tryb czuwania

Kiedy zostaną wyłączone sygnał wideo z komputera, monitor przechodzi do trybu czuwania, który zapewnia obniżenie zużycia energii do poziomu poniżej 0.5W\*. Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu czuwania i obraz pojawia się po kilku sekundach.

\* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

INFO

Monitor zużywa energię elektryczną nawet po przejściu do trybu czuwania. Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie jest używany, w nocy lub podczas weekendów.

ROZWIĄZYWANIE PROBLEMÓW

Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu. 1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2. 2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne. 3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy.

Problem

① Obraz nie wyświetla się. (Nie świeci wskaźnik zasilania.) (Wskaźnik zasilania ma kolor niebieski.) (Wskaźnik zasilania świeci pomarańczowym światłem.) ② Brak synchronizacji ekranu. ③ Obraz nie jest na środku ekranu. ④ Ekran jest zbyt jasny lub zbyt ciemny. □ Czy kabel zasilania jest prawidłowo umieszczony w gnieździe. □ Czy zostało włączone zasilanie. □ Czy w gnieździe prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie. □ Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki. □ Zwiększ kontrast i/lub jasność. □ Czy komputer jest włączony. □ Czy został prawidłowo przyłączony kabel sygnałowy. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy monitor jest w trybie czuwania – dotknij klawiatury lub myszki. □ Czy komputer jest włączony. □ Czy został prawidłowo przyłączony kabel sygnałowy. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy został prawidłowo przyłączony kabel sygnałowy. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. □ Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora.

Sprawdź

Problem Sprawdź

⑤ Drga obraz na ekranie. □ Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora. □ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. ⑥ Brak dźwięku. □ Czy włączony jest sprzęt audio (komputer itp.). □ Czy głośność jest ustawiona. □ Czy wyciszenie jest wyłączony. □ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora. ⑦ Dźwięk jest zbyt głośny lub zbyt cichy. □ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

INFORMACJE NA TEMAT RECYKLINGU

Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska. Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.

DODATEK

Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejjszego zawiadomienia. DANE TECHNICZNE : G-MASTER GB2570HSU

Kategoria 25"
Panel LCD	Technologia paneli IPS (In-Plane-Switching)
	Rozmiar Przekątna: 62,2 cm / 24,5"
	Wielkość plamki 0,283 mm w poziomie × 0,280 mm w pionie
	Jasność 400cd/m	^2 (typowa)
	Współczynnik kontrastu	1000 : 1 (typowe), funkcja Adv. Contrast dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 0,5ms
Liczba wyświetlanych kolorów Około16,7 m
Częstotliwość synchronizacji		HDMI(z FreeSync): Poziomej: 30,0-184,0kHz, Pionowej: 40-165HzHDMI(bez FreeSync): Poziomej: 30,0-184,0kHz, Pionowej: 56-165HzDisplayPort(z FreeSync): Poziomej: 184,0kHz, Pionowej: 40-165HzDisplayPort(bez FreeSync): Poziomej: 30,0-184,0kHz, Pionowej: 56-165Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		HDMI(z FreeSync): 1920 × 1080 165HzHDMI(bez FreeSync): 1920 × 1080 165HzDisplayPort(z FreeSync): 1920 × 1080 165HzDisplayPort(bez FreeSync): 1920 × 1080 165Hz
Złącze sygnału wejściowego HDMI, DisplayPort
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB USB3,0 (5V, 900mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (stereo)
Głośniki 2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu Szer. 543,74 mm × wys. 302,61 mm / szer. 21,4" × 11,9" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		21W (typowe), Tryb czuwania: maksymalnie 0,5W
Wymiary / waga netto		557,5 × 391,5 - 521,5 × 256,0mm / 21,9 × 15,4 - 20,5 × 10,1"(szer. × wys. × głęb.), 4,5kg / 9,9lbs
Kąt		Pochylenia: W tył: 18°, Do przodu: 3°Obrót: Zgodnie ze wskazówkami zegara: 90°
Warunki środowiska		Podczas pracy: Temperatura 5 do 35°C / 41 do 95°FWilgotność 10 do 90% (bez kondensacjipary wodnej)Składowanie: Temperatura -20 do 60°C / -4 do 140°FWilgotność 10 do 90% (bez kondensacjipary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

INFO \* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

DANE TECHNICZNE : G-MASTER G2570HSU

Kategoria 25"
Panel LCD	Technologia paneli IPS (In-Plane-Switching)
	Rozmiar Przekątna: 62,2 cm / 24,5"
	Wielkość plamki 0,283 mm w poziomie × 0,280 mm w pionie
	Jasność 400cd/m	^2 (typowa)
	Współczynnik kontrastu	1000 : 1 (typowe), funkcja Adv. Contrast dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 0,5ms
Liczba wyświetlanych kolorów Około16,7 m
Częstotliwość synchronizacji		HDMI(z FreeSync): Poziomej: 30,0-184,0kHz, Pionowej: 40-165HzHDMI(bez FreeSync): Poziomej: 30,0-184,0kHz, Pionowej: 56-165HzDisplayPort(z FreeSync): Poziomej: 184,0kHz, Pionowej: 40-165HzDisplayPort(bez FreeSync): Poziomej: 30,0-184,0kHz, Pionowej: 56-165Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		HDMI(z FreeSync): 1920 × 1080 165HzHDMI(bez FreeSync): 1920 × 1080 165HzDisplayPort(z FreeSync): 1920 × 1080 165HzDisplayPort(bez FreeSync): 1920 × 1080 165Hz
Złącze sygnału wejściowego HDMI, DisplayPort
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB USB3,0 (5V, 900mA)
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo 0 3,5 mm typu mini jack (stereo)
Głośniki 2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu Szer. 543,74 mm × wys. 302,61 mm / szer. 21,4" × 11,9" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,5 A
Zużycie energii*		21W (typowe), Tryb czuwania: maksymalnie 0,5W
Wymiary / waga netto		557,5 × 401,5 × 202,0mm / 21,9 × 15,8 × 7,9" (szer. × wys. × głęb.), 3,4kg / 7,5lbs
Kąt pochylenia		Pochylenia: W tył: 18°, Do przodu: 3°
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 90% (bez kondensacji pary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE

INFO \* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

WYMIARY : G-MASTER GB2570HSU


557.5mm/21.9" 553.0mm/21.8" 309.0mm/12.2" 330.0mm/13.0"


52,5mm/2,0" 391.5mm/15.4"(521.5mm/20.5") 407.5mm/16.0"


256.0mm/10.1" 480.0mm/18.9"


582,5mm/22,9"(642,25mm/25,3")

( ) : w nawiasach podano wartości maksymalne

WYMIARY : G-MASTER G2570HSU


557.5mm/21.9" 553.0mm/21.8" 309.0mm/12.2" 330.0mm/13.0"


52,5mm/2,0" 401,5mm/15,8"


354.5mm/14.0" 202.0mm/7.9"

SYNCHRONIZACJA

Tryb wideo	Częstotliwość pozioma	Częstotliwość pionowa	Częstotliwość pasma wizyjnego
640 × 480 31,4	69kHz 59,940Hz	25,175MHz
800 × 600	37,879kHz 60,	317Hz 40,000MHz
	46,875kHz 75,	000Hz 49,500MHz
1024 × 768	48,363kHz 60,	004Hz 65,000MHz
	60,023kHz	75,029Hz 78,750MHz
1280 × 1024 79,	980kHz 75,020Hz	135,000MHz
1600 × 1200 75,	000kHz 60,000Hz	162,000MHz
1680 × 1050	65,290kHz 60,	000Hz	146,250MHz
1920 × 1080	66,590kHz 59,	930Hz 138,500MHz
	184,000kHz 16	5,000Hz 380,960MHz
