INSTRUKCJA OBSŁUGI ProLite XU2793HS-B4 IIYAMA

Bardzo dziękujemy za wybranie monitora LCD firmy iiyama. Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor. Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

POLSKI

DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE

Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE "Dyrektywa EMC", 2014/35/UE "Dyrektywa niskiego napięcia", 2009/125/WE "Dyrektywa ErP" i 2011/65/UE "Dyrektywa RoHS".

Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem.

Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem http://www.iiyama.com

■ Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
■ Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
■ Numer rejestracyjny w systemie EPREL
XUB2793HSU-B4 : 932234, XU2793HSU-B4 : 932227, XUB2793HS-B4 : 750311, XU2793HS-B4 : 750208

SPIS TREŚCI

Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.

NIGDY NIE ZDEJMUJ OBUDOWY

Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.

NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA

Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.

USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI

Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.

NIE UŻYWAJ MONITORA W POBLIŻU WODY

Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub obliania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.

MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU

Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym.

CHROŃ PRZEWODY

Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym.

NIEKORZYSTNE WARUNKI POGODOWE

Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.

UWAGA

MIEJSCE USTAWIENIA MONITORA

Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor.

NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJACYH ZAGROŻENIE

W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała.

UTRZYMUJ DOBRA WENTYLACJE

Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.

ODŁACZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA

Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym.

ODŁĄCZAJ PRZEWODY MONITORA

Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami.

PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ

Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym.

UMIESZCZANIE MONITORA NA KOMPUTERZE

Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera.

UWAGA NA RECE I PALCE!

■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia. (Tylko w przypadku monitorów z regulacją wysokości.)

UWAGA ODNOŚNIE UŻYTKOWANIA 24/7

Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.

UWAGA DOTYCZĄCA MONTAŻU NA ŚCIANIE

Ten produkt nie jest przeznaczony do zastosowań digital signage (elektronicznych nośników reklamowych), takich jak montaż na ścianie.

INNE ZALECENIA

ZALECENIA DOTYCZĄCE ERGONOMII

W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.

SPECJALNE UWAGI NA TEMAT MONITORÓW LCD

Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.

INFO

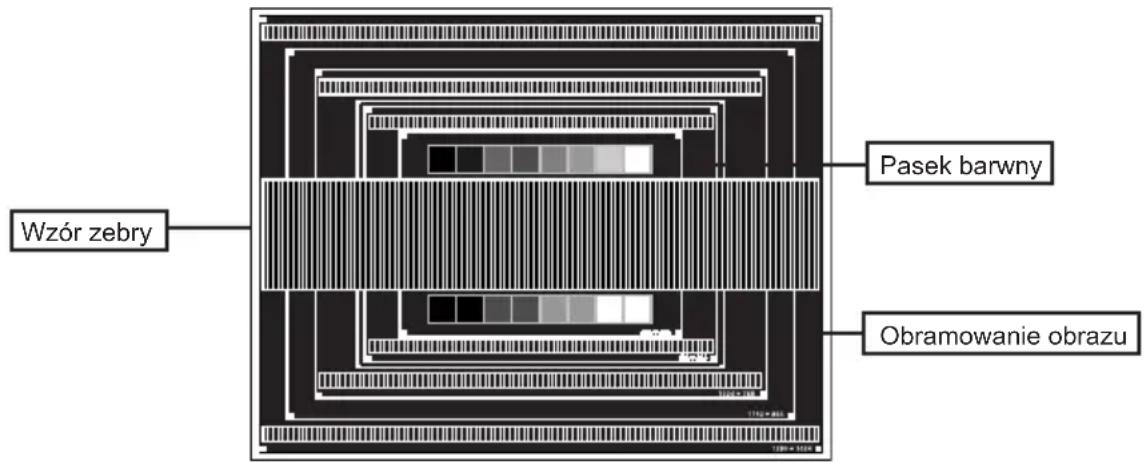

■ Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu.
■ W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu.
■ Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu.

OBSŁUGA KLIENTA

INFO

■ Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania.

CZYSZCZENIE

OSTRZEŻENIE

■ Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama.

UWAGA

■ Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora.

INFO

■ W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu.

■ Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD.

Rozcieńczalnik

Środki do czyszczenia w aerozolu

Czysta benzyna

Wosk

Środki czyszczące o działaniu ściernym

Rozpuszczalniki kwasowe lub zasadowe

■ Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikołwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy.

OBUDOWA Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.

EKRAN

Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.

LCD

Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD.

ZANIM URUCHOMISZ MONITOR

WŁAŚCIWOŚCI

Obsługuje rozdzielczości do 1920 × 1080
Wysoki kontrast 1000:1 (typowy), dostępna funkcja Kontrast podwyższony / Jasność 300 cd/m² (typowy)
◆ Szybki czas reakcji 4 ms (gray - gray)
◆ Redukcja niebieskiego światła
◆ Cyfrowe wygładzanie znaków
◆ Automatyczna konfiguracja
Głośniki Stereo 2 × 2W
◆ Funkcja czuwania (zgodność ze standardem VESA DPMS)
Zgodność ze standardem zamocowania VESA (100mm×100mm)
◆ Miejsce na blokadę zabezpieczającą

KONTROLA ZAWARTOŚCI OPAKOWANIA

Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama.

■ Kabel zasilający ^1
■ Kabel HDMI
■ Kabel USB ^2
■ Podstawa stopki ze śrubą*3
■ Podstawa stopki ^4
■ Ramię stopki*4
■ Instrukcja bezpieczeństwa
■ Skrócona instrukcja obsługi

UWAGA

*1 Parametry znamionowe kabel zasilającego dla obszarów, gdzie stosowane jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o wyższych parametrach znamionowych niż podane powyżej, musi być stosowany kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych. Konieczne jest używanie zatwierdzonego kabel zasilającego o specyfikacji równej lub lepszej od H05VVF, 3G, 0,75mm².

*² Tylko dla ProLite XUB2793HSU / ProLite XU2793HSU
*3 Tylko dla ProLite XUB2793HSU / ProLite XUB2793HS
*4 Tylko dla ProLite XU2793HSU / ProLite XU2793HS

INSTALACJA

OSTRZEŻENIE

■ Przed instalacją upewnij się, że ściana, suficie lub ramię pulpitu wytrzyma ciężar monitora i mocowania.

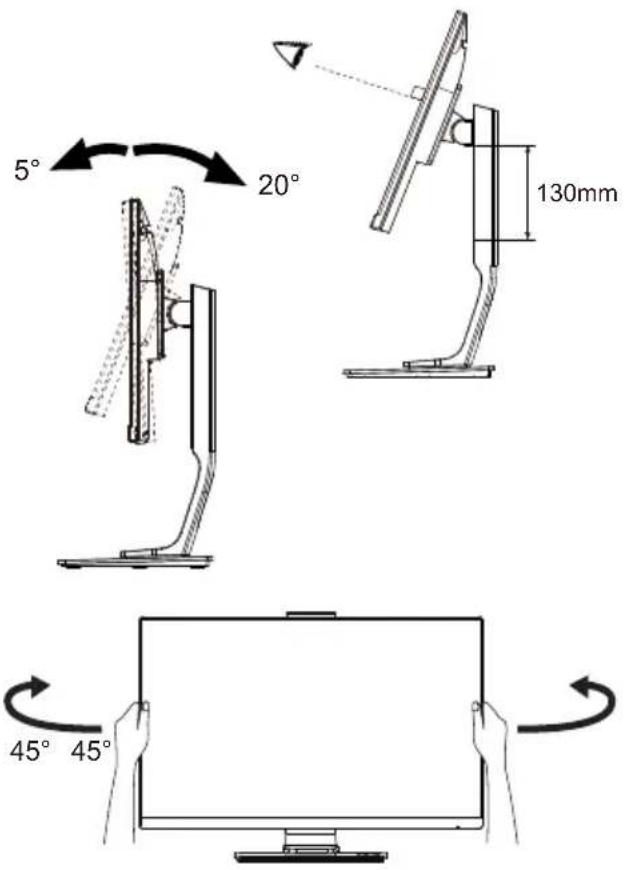

■ Zakres regulacji kąta : do 20° w tył i 5° do przodu

5° 20°

< RAMIĘ WYŚWIETLACZA LUB RAMIĘ STOJAKA NA BIURKO >

OSTRZEŻENIE

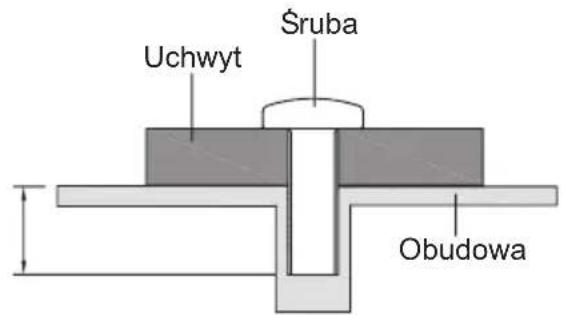

Aby zamocować monitor, biorąc pod uwagę grubość stopnia montażowego, w przypadku korzystania z ramienia wyświetlacza lub stojaka na biurko, należy dokręcić śruby M4 (4 szt.), których długość "L" wynosiła 7 mm. Dłuższa śruba może uszkodzić części elektryczne wewnątrz monitora i w konsekwencji doprowadzić do porażenia prądem lub uszkodzenia monitora.

Uchwyt Śruba Obudowa

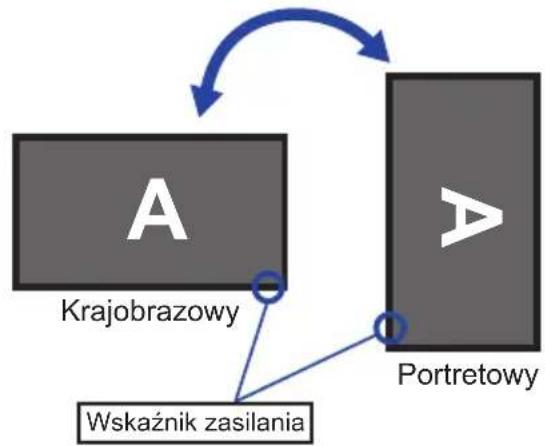

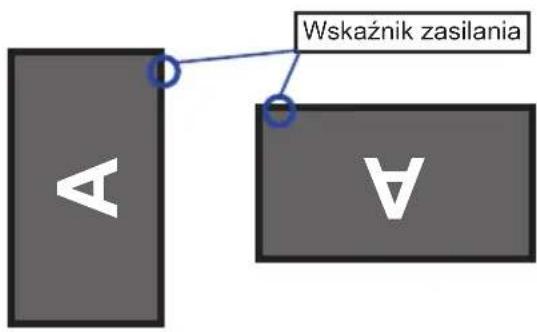

[OBRÓT OBRAZU]

• ProLite XUB2793HSU / ProLite XUB2793HS

Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i portretowym.

Aby odpowiednio obrócić równieże zawartość całego ekranu, potrzebne jest odpowiednie oprogramowanie.

Dostępny
    linkStyle 0 stroke:#000,stroke-width:2px
    linkStyle 1 stroke:#000,stroke-width:2px
    linkStyle 2 stroke:#000,stroke-width:2px
    linkStyle 3 stroke:#000,stroke-width:2px
    linkStyle 4 stroke:#000,stroke-width:2px

Niedostępny

Wskaźnik zasilania A V

Z Stojak:

UWAGA

■ Ustaw maksymalną wysokość panelu LCD przed obrotem panelu.
■ Próba obracania panelu siłą bez regulacji wysokości stojaka może spowodować uszkodzenie panelu lub stojaka.

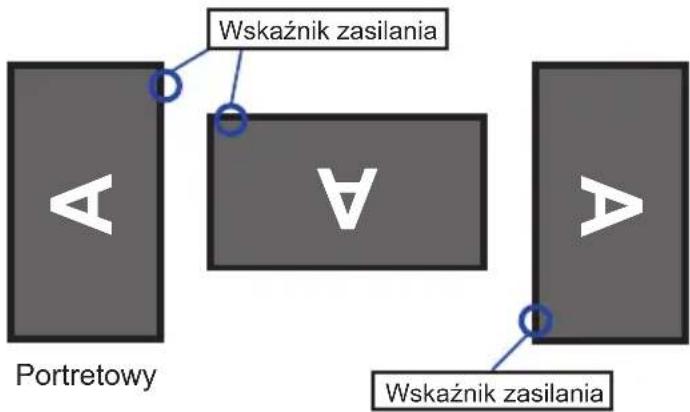

• ProLite XU2793HSU / ProLite XU2793HS

Zaprojektowany, do używania w trybie krajobrazowym.

Dostępny

A Krajobrazowy Wskaźnik zasilania

Niedostępny

Wskaźnik zasilania Portretowy V Wskaźnik zasilania

MONTAŻ I DEMONTAŻ STOPKI : ProLite XUB2793HSU / ProLite XUB2793HS

UWAGA

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

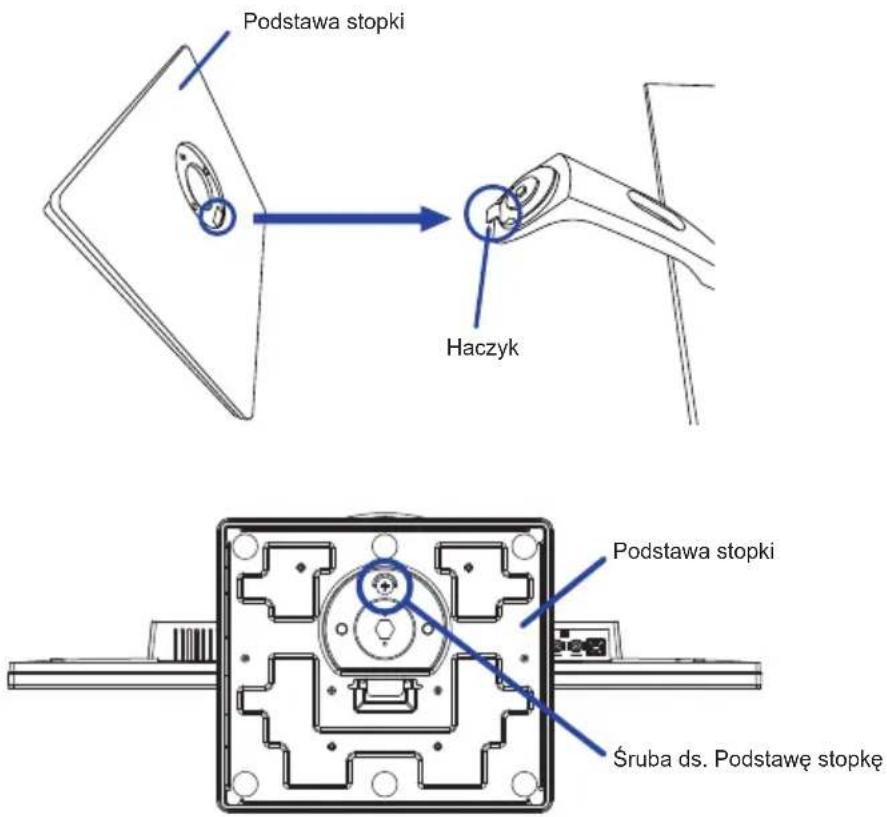

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Zamocuj Podstawę stopki postępując zgodnie z rysunkiem pokazanym poniżej.
③ Dokręć „śrubę skrzydełkową”, aby przymocować Podstawę stopki do monitora.

Podstawa stopki Haczyk Podstawa stopki Śruba ds. Podstawę stopkę

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Poluzuj „śrubę skrzydełkową”, aby wyjąć Podstawę stopki z monitora.

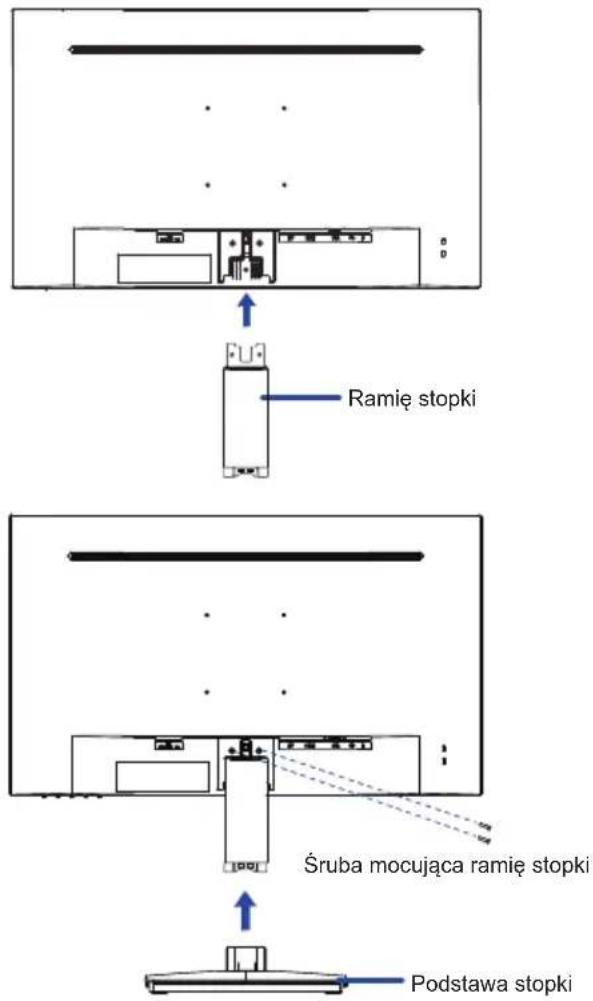

MONTAŻ I DEMONTAŻ STOPKI : ProLite XU2793HSU / ProLite XU2793HS

UWAGA

■ Umieść monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć uszkodzeń lub porażenia prądem elektrycznym.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Przytrzymaj monitor i wciśnij Ramię stopki. Dokręć ją przy pomocy dołączonej śrub i śrubokręta.
③ Przymocuj Podstawę stopki do Ramię stopki.

Ramię stopki Śruba mocująca ramię stopki Podstawa stopki

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.

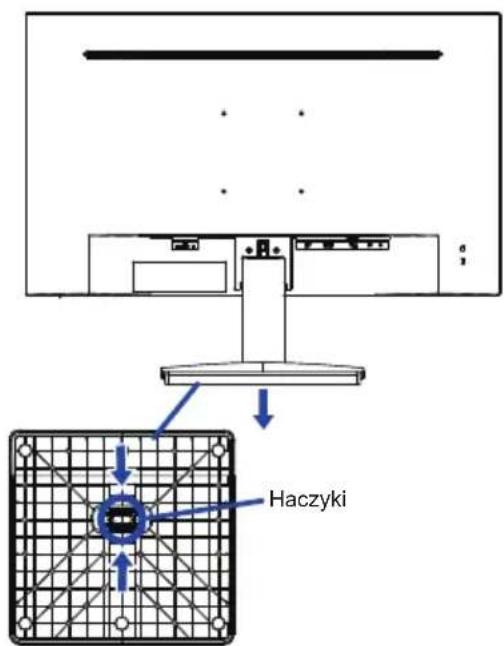

② Przytrzymaj Haczyki do wewnątrz, aby wyciągnąć Podstawę stopki.
③ Wyjmij śruby naciśnij Haczyk z tyłu monitora aby móc odłączyć Ramię stopki od z monitora.

Haczyk Śruby

Haczyki

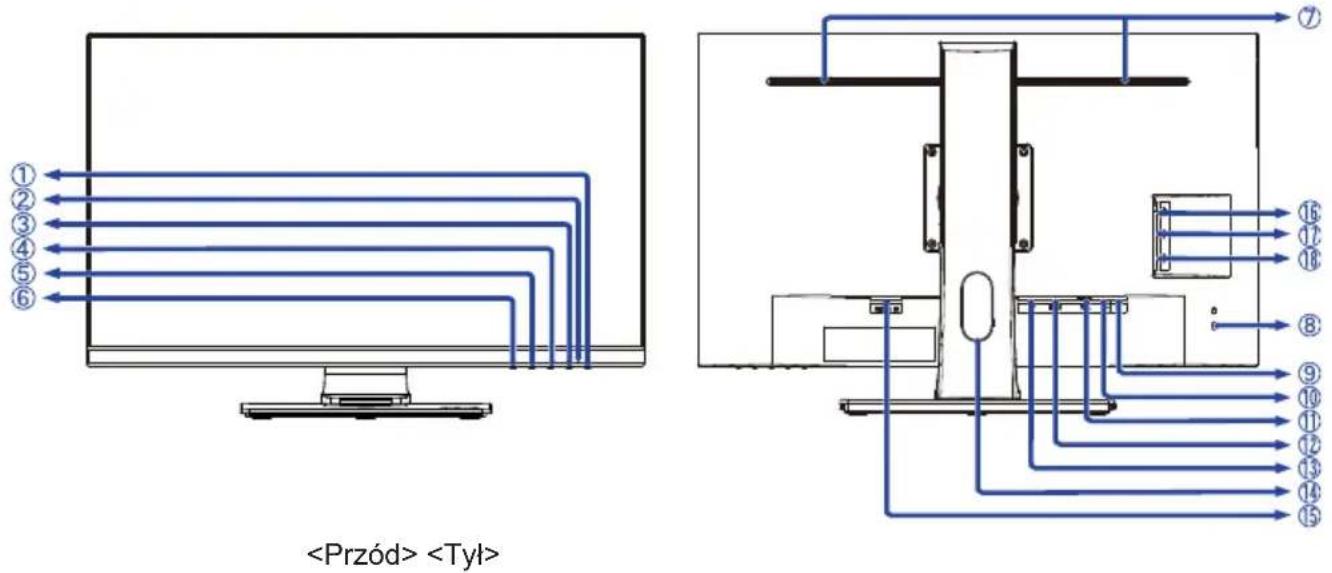

ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite XUB2793HSU / ProLite XUB2793HS

① Aan/uit knop(
② Wskaźnik zasilania

INFO

Niebieski: Normalne działanie

Pomarańczowy: Tryb czuwania

③ Przycisk Menu (MENU)
④ W góre / Głośność (▶ / 📞)*
⑤ W dół / trybu ECO (◀)
⑥ Przycisk Wybór wejścia / Wyjdź (INPUT / EXIT)*
⑦ Głośniki
⑧ Miejsce na blokadę zabezpieczającą

INFO

Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑨ Gniazdo słuchawkowe ( )
⑩ Złącze audio ( )
⑪ Złącze VGA (VGA)
⑫ Złącze HDMI (HDMI)
⑬ Złącze DisplayPort (DP)
⑭ Otwór na kabel
⑮ Gniazdo zasilania prądem przemiennym (\~Prąd przemienny) (AC POWER IN)
⑯ ProLite XUB2793HSU: Złącze USB(3,0)-DOWN ( 5V, 900mA)
⑰ ProLite XUB2793HSU: Złącze USB(3,0)-DOWN ( 5V, 900mA)
⑱ ProLite XUB2793HSU: Złącze USB(3,0)-UP ()

* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.

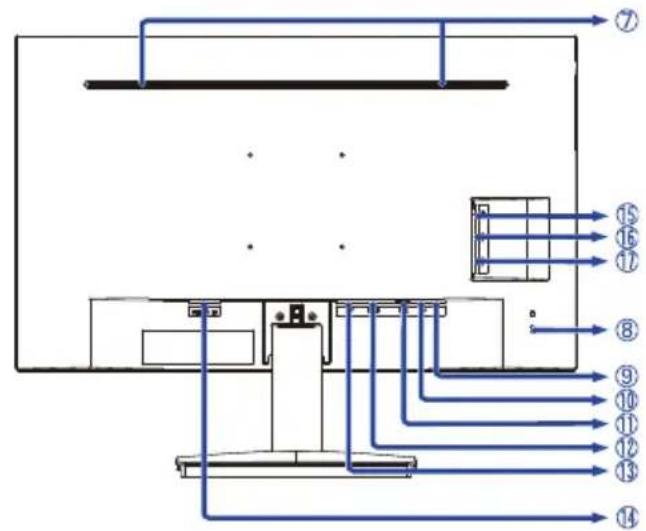

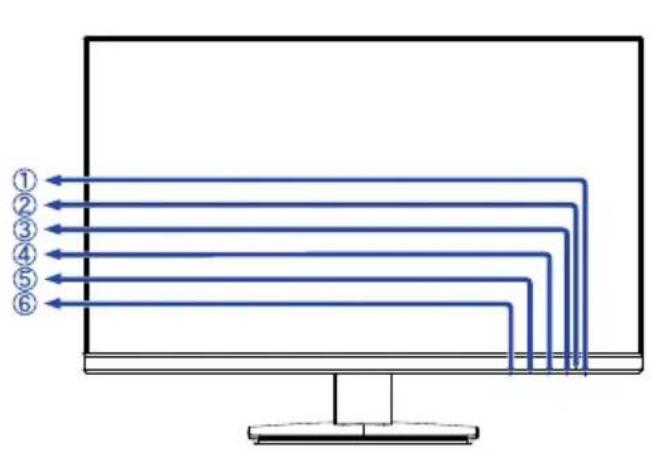

ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite XU2793HSU / ProLite XU2793HS

① ② ③ ④ ⑤ ⑥

① Aan/uit knop(
② Wskaźnik zasilania

INFO

Niebieski: Normalne działanie

Pomarańczowy: Tryb czuwania

③ Przycisk Menu (MENU)
④ W góre / Głośność (▶ / 📞)*
⑤ W dół / trybu ECO (◀)
⑥ Przycisk Wybór wejścia / Wyjdź (INPUT / EXIT)*
⑦ Głośniki
⑧ Miejsce na blokadę zabezpieczająca

INFO

Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑨ Gniazdo słuchawkowe ( )
⑩ Złącze audio ( )
⑪ Złącze VGA (VGA)
⑫ Złącze HDMI (HDMI)
⑬ Złącze DisplayPort (DP)
⑭ Gniazdo zasilania prądem przemiennym (→Prąd przemienny) (AC POWER IN)
⑮ ProLite XU2793HSU: Złącze USB(3,0)-DOWN ( 5V, 900mA)
⑯ ProLite XU2793HSU: Złącze USB(3,0)-DOWN ( 5V, 900mA)
⑰ ProLite XU2793HSU: Złącze USB(3,0)-UP ()

* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.

PODŁĄCZANIE MONITORA : ProLite XUB2793HSU / ProLite XUB2793HS

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Połącz monitor ze sprzętem audio wykorzystując kabel audio do komputera, jeśli masz zamiar korzystać z funkcji audio.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240 V, 20 A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Należy zadbać o dokręcenie śrub zabezpieczających na obu końcach przewodu sygnałowego.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

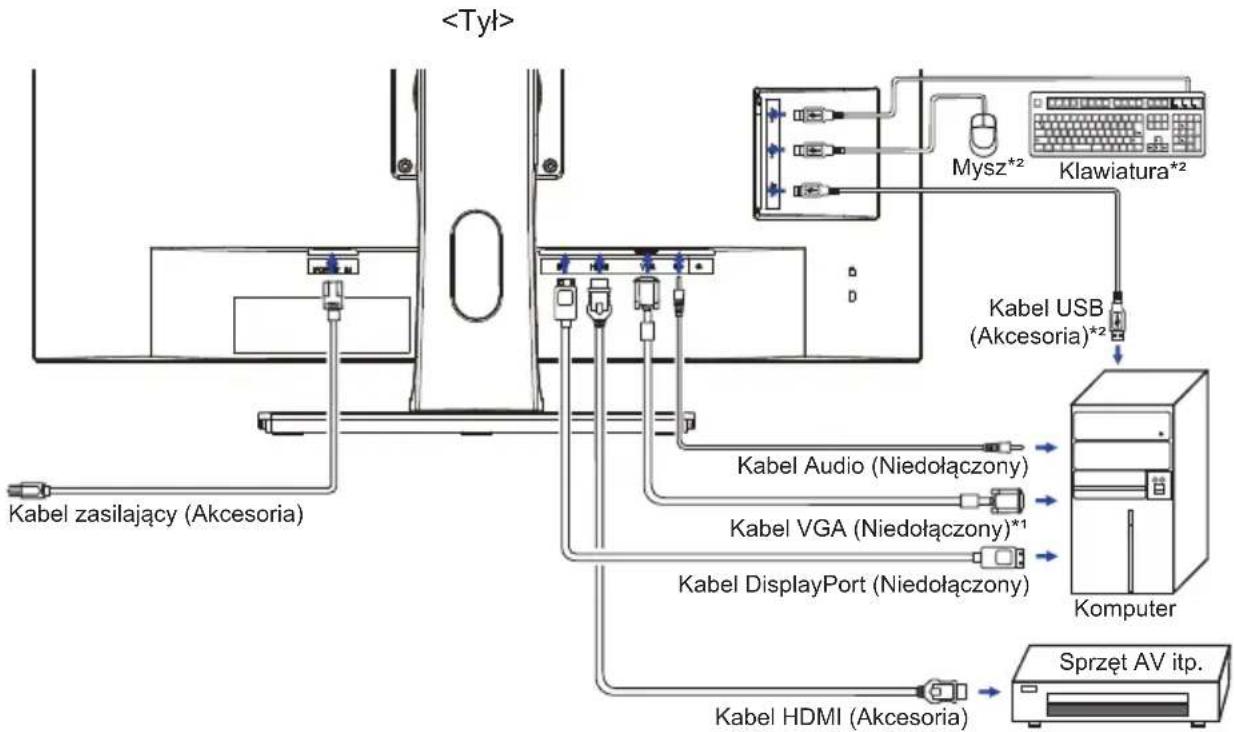

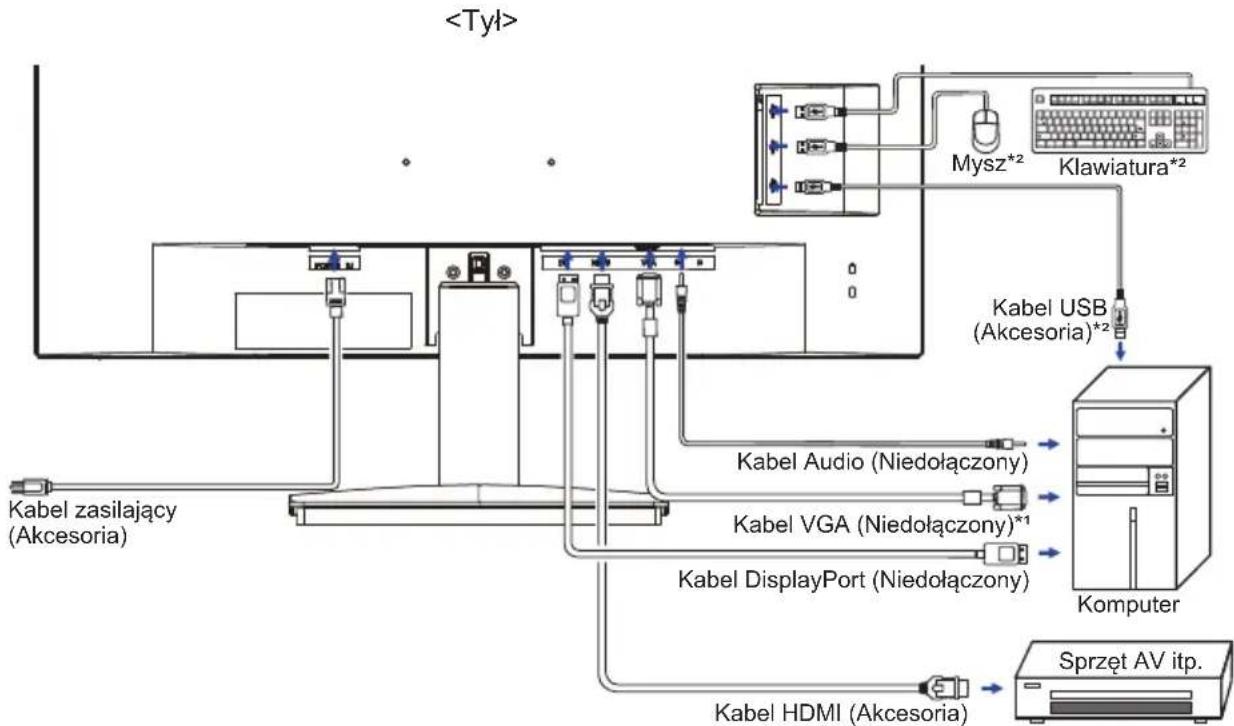

[Przykład podłączenia]

*1 Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie Państwo podłączyć monitor przez wejście VGA.
*2 Dostępne tylko dla modelu ProLite XUB2793HSU.

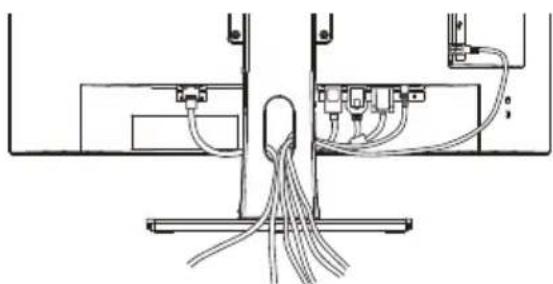

[Uchwyt na kable]

Przełoż kable przez Otwór na kable, aby je połączyć.

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Połącz monitor ze sprzętem audio wykorzystując kabel audio do komputera, jeśli masz zamiar korzystać z funkcji audio.
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240 V, 20 A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Należy zadbać o dokręcenie śrub zabezpieczających na obu końcach przewodu sygnałowego.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

[Przykład podłączenia]

*1 Kabel VGA nie jest standardowo dołączony do monitora. Użycie kabla VGA słabej jakości może doprowadzić do zakłóceń elektromagnetycznych. Prosimy o kontakt z naszą infolinią jeśli chcecie Państwo podłączyć monitor przez wejście VGA.
^*2 Dostępne tylko dla modelu ProLite XU2793HSU.

ODŁĄCZANIE MONITORA

① Upewnij się, czy komputer i monitor są wyłączone.
② Najpierw odłącz źródło zasilania, a następnie odłącz kabel zasilający monitor.
③ Odłącz kabel audio od komputera i monitora.
④ Odłącz kabel USB od komputera i monitora.
⑤ Odłącz komputer od monitora poprzez odłączenie kabla sygnałowego.

USTAWIENIA KOMPUTERA

■ Synchronizacja sygnałów

Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 35.

REGULACJA WYSOKOŚCI I KĄTA WIDZENIA : ProLite XUB2793HSU / ProLite XUB2793HS

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań.
■ Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia.
■ Panel LCD można ustawić na maksymalnej wysokości 130 mm. Kąty nachylenia względem użytkownika mogą wynosić do 45° w lewo i prawo, do 20° w tył i 5° do przodu.

UWAGA

■ Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu.
■ Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

5° 20° 130mm 45° 45°

Monitora Stopka

REGULACJA KATA WIDZENIA : ProLite XU2793HSU / ProLite XU2793HS

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran.
■ Przytrzymaj podstawę tak by monitor nie przewrócił się podczas ustawiania kąta nachylenia monitora.
■ Istnieje możliwość zmiany kąta nachylenia monitora o 21,5° w tył i 3,5° do przodu.
■ Aby zapewnić korzystną dla zdrowia i rozluźnioną pozycję ciała, kiedy korzysta się z monitora na stanowisku roboczym z monitorem ekranowym, zalecany kąt pochylenia nie powinien przekraczać 10°. Dostosuj kąt monitora do własnych preferencji.

INFO

■ Nie dotykaj ekranu LCD przy zmianie kąta ustawienia monitora. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD.
■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.

W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymać w fabryce predefiniowane ustawienia synchronizacji (patrz str. 35). Możesz także dostosować obraz wykonując przedstawione poniżej operacje na przyciskach. Aby uzyskać więcej szczegółowych informacji na temat regulacji obrazu, zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 26.

① Naciśnij przycisk MENU, aby uruchomić funkcję Menu ekranowego (OSD). Są tutaj dodatkowe pozycje menu, które można przełączać przyciskami ◀/▶.

② Wybierz pozycję menu, zawierającą ikonę regulacji dotyczącą regulacji, jaką chcesz przeprowadzić. Naciśnij przycisk MENU. Następnie użyj przycisków ◀/▶do wyróżnienia ikony żądanej regulacji.
③ Naciśnij ponownie przycisk MENU. Używając przycisków ◀ dokonaj odpowiedniej regulacji lub ustawienia.
④ Naciśnij przycisk EXIT, aby opuścić menu, a wprowadzone ustawienia zostaną automatycznie zapisane.

Na przykład, aby dokonać korekty położenia w pionie, wybierz pozycję menu Ustawienia obrazu, a następnie naciśnij przycisk MENU. Potem użyj przycisków ◀/►wybierz Pozycja pionowa.

Po naciśnięciu przycisku MENU pojawi się ekran regulacji. Wtedy użyj przycisków ◀ / ▶ do zmiany ustawienia położenia w pionie. Położenie całego wyświetlanego obrazu będzie zmieniać się na bieżąco zgodnie z wprowadzanymi zmianami.

iivama PreLib XUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xUSB2701HSU PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib xSBX PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ombus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus PreLib ambus Pakry ombus Pakry ombus Mylbus Oletni mmlnna

Na koniec naciśnij przycisk EXIT, który kończy regulację, a wszystkie zmiany są zapisywane w pamięci.

UWAGA

■ W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu Wygaszenie OSD. Również naciśnięcie przycisku EXIT powoduje szybkie wyłączenie Menu ekranowego.
■ W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego.
■ Regulacje parametrów Pozycja pozioma / pionowa, Taktowanie oraz Faza są zapisywane dla każdego kaktowania sygnałów oddzielnie. Z wyjątkiem tych parametrów, wszystkie pozostałe regulacje posiadają tylko jedno ustawienie, które dotyczy wszystkich wartości taktowania sygnałów.

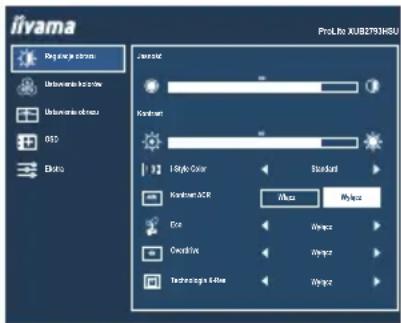

Regulacje obrazu Picture Adjust

iivama Regulare dama Lewada blotte Lewada chrom SOS Tanka Jewada Karluz 10 Style Color Standard Karluz:ACR Mayor Wyears Ets Wyears Creative Wyears Technologia & Res Wyears ProLite XUB2783HSU

Element regulacji Problem		Przyciski, które należy naciskać
Jasność *1,2Brightness	Zbyt ciemny obrazZbyt jasny obraz
Kontrast *1Contrast	Zbyt mdły obrazZbyt intensywny obraz
i-Style Color *1,2,3i-Style Color	WyłączOff	Powrót do ustawień dokonanych w regulacjach koloru (z wyłączeniem i-style Colour).
	StandardStandard	Ogólny dla środowiska Windows i domyślnych ustawień monitora.
	Gry Game	Do gier.
	Film Cinema	Do oglądania filmów.
	Krajobraz Scenery	Do wyświetlania krajobrazów.
	Tekst Text	Do edycji i oglądania tekstu.
Kontrast ACR *1Adv. Contrast	Włącz On	Podwyzszony współczynnik kontrast.
	Wyłącz Off Normalne
INFO Funkcja Kontrast podwyższony reguluje jasność obrazu i poziom kontrastu w czasie oglądania filmów.Regulacje Kontrast, Jasność, i-Style Colour, Gamma i Temp. kolorów (Color Temp.) są niedostępne, kiedy włączona jest funkcja Kontrast podwyższony.
Eco *1Direct		Wyłącz Off	Normalne
	Tryb1 Mode1	Jasność lub podświetlenie są zredukowane.
	Tryb2 Mode2	Jasność lub podświetlenie są zredukowane bardziej niż w Trybie1 (Mode1).
	Tryb3 Mode3	Jasność lub podświetlenie są zredukowane bardziej niż w Trybie2 (Mode2).

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Eco : Naciśnij przycisk , kiedy nie jest wyświetlane Menu ekranowe.

Regulacje obrazu Picture Adjust

Element regulacji Problem	Elem / Opcja	Przyciski, które należy naciskać
Overdrive *4Overdrive	Wyłącz Off / 1 / 2 / 3 / 4 / 5Poprawia czas przejścia dla odcieni szarości. Skutkuje to szybszym czasem reakcji.
Technologia X-Res X-Res Technology	Wyłącz Off	Normalne
	Miękkie Soft	Popraw ostrość krawędzi.
	Średni Middle	Popraw ostrość krawędzi bardziej niż w opcji Miękkie.
	Wyostrzone Hard	Popraw ostrość krawędzi bardziej niż w opcji Średnie.

*1 Dostępność każdego elementu zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć na stronie 25 Matryca korelacji funkcji.

*2 Dokonaj regulacji parametru Jasność, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny.

*³ Regulacja i-Style Colour są niedostępne jeśli włączone jest Red. nieb. św..

*4 Przy włączaniu funkcji Overdrive może wystąpić efekt zatrzymania obrazu.

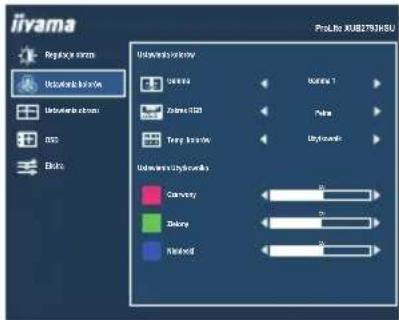

Ustawienia kolorów \*1 Color Settings

iivama Regulate system Uniparko kinkov Uniparko kinkov SSS Blink Uniparko kinkov Color Color: SSB Temp kinkov Uniparko kinkov Color: Shkry Risikod ProLio: 018276395U

Element regulacji	Problem / Opcja	Przyciski, które należy naciskać
Gamma *2Gamma	Gamma 1 Gamma 1	Wysoki kontrast
	Gamma 2 Gamma 2	Normalne
	Gamma 3 Gamma 3	Ciemny
Zakres RGBRGB Range	Pełne Full	Pełny zakres kolorów
	Ograniczone Limited	Ograniczony zakres kolorów
Temp. kolorów *2Color Temp.	Użytkownik User	Czerwony	Zbyt słaby Zbyt mocny
		Zielony
		Niebieski
	Zimne Cool	Zimny kolor
	Normalne Normal	Normalny kolor
	Ciepłe Warm	Ciepły kolor

*1 Ustawienia kolorów (Color Settings) są niedostępne jeśli włączone jest Red. nieb. światła.
*2 Dostępność każdego elementu zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć na stronie 25 Matryca korelacji funkcji.

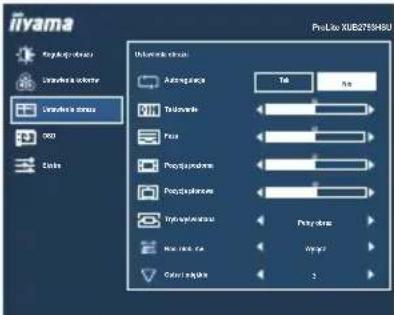

Ustawienia obrazuImage Settings
Element regulacji Problem	/ Opcja Przyciski, które należy naciskać
Autoregulacja *1,2Auto Adjust Direct	Tak Yes	Automatyczna regulacja parametrów Pozycja pozioma / pionowa, Taktowanie oraz Faza.
	Nie No	Powrót do Menu.
Taktowanie *2,3Clock	Obraz zbyt wąskiObraz zbyt szeroki
Faza *2,3Phase	Służy do korekcji migotania tekstu lub linii
Pozycja pozioma *2Horizontal Position	Obraz jest za bardzo na lewoObraz jest za bardzo na prawo
Pozycja pionowa *2Vertical Position	Obraz zbyt niskoObraz zbyt wysoko
Tryb wyświetlana *4Video Mode Adjust		Pełny ekranPełny obraz Full
	Format obraz Aspect	Zmiana formatu obrazu
Red. nieb. św. *5Blue Light Reducer	Wyłącz Off	Normalne
	Tryb 1 Mode1	Niebieskie światło jest zredukowane.
	Tryb 2 Mode2	Niebieskie światło jest zredukowane bardziej niż w Tryb 1.
	Tryb 3 Mode3	Niebieskie światło jest zredukowane bardziej niż w Tryb 2.
Ostre i miękkieSharp and Soft	1/2/3/4/5/6Możesz dokonać zmiany ostrości obrazu w skali od 1 do 6 (ostry-miękki). Naciskaj przycisk ◀, aby zmieniać ostrość obrazu w kolejności liczbowej.Naciskaj przycisk►, aby zmieniać ostrość obrazu w kolejości odwrotnej.

*1 Aby uzyskać najlepsze rezultaty, regulację Auto Adjust należy przeprowadzać korzystając z obrazu kontrolnego regulacji. Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 26.

^*2 Tylko analogowy sygnał wejściowy.

*3 Zapoznaj się z tematem REGULACJA PARAMETRÓW EKRANU na stronie 26.

*4 Jeśli wejściowy obraz video miał proporcje 4:3, 5:4 lub 16:10, to obraz w środku ekranu może być wyświetlany w proporcjach 4:3, 5:4 lub 16:10.

*5 Nie można aktywować Red. nieb. św. jeśli aktywne są funkcje i-Style Colour, Kontrast podwyższony lub Eco.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Autoregulacja: Przytrzymaj wciśnięty przycisk ◀ przez 1-2 sekundy, kiedy Menu nie jest wyświetlane.

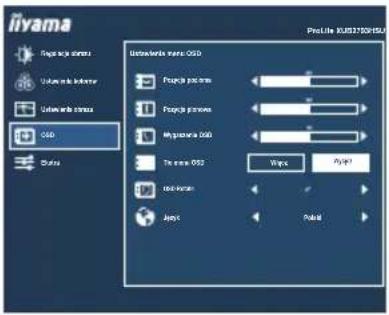

Element regulacji Problem	/ Opcja	Przyciski, które należy naciskać
Pozycja poziomaOSD Horizontal Position		OSD jest za bardzo na lewoOSD jest za bardzo na prawo
Pozycja pionowaOSD Vertical Position		OSD zbyt niskoOSD zbyt wysoko
Wygaszenie OSDOSD Time		Możesz ustawić czas wyświetlania OSD display od 5 do 60 sekund.
Tło menu OSDOSD Background		Włącz On	Tło menu ekranowego stanie się przeźroczyste.
		Wyłącz Off	Przywróć tło menu ekranowego.
OSD Rotate *OSD Rotate		Obróć menu ekranowe.0° (Normalne) / +90° (Obróć w prawo)
JęzykLanguage		English	Angielski	ČeskyCzeski
		Français Francuski		Italiano Włoski
		Deutsch	Niemiecki	РусскийRosyjski
		Nederlands	Holenderski	日本語Japoński
		Polski	Polski

* Dostępne tylko dla modelu ProLite XUB2793HSU / ProLite XUB2793HS.

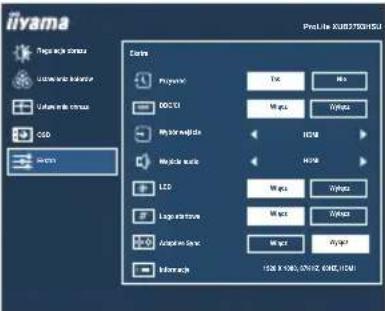

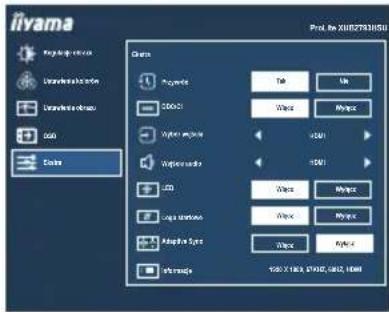

Ekstra Extra

Element regulacji Problem		Elem / Opcja	Przyciski, które należy naciskać
PrzywróReset		Tak Yes	Przywracane są ustawienia fabryczne.
		Nie No	Powrót do Menu.
DDC/CIDDC/CI		Włącz On	Włączony protokół DDC/CI.
		Wyłącz Off	Wyłączony protokół DDC/CI.
Wybór wejściaSignal Select Direct		Auto Auto Automatyczny wybór wejścia sygnału.
		VGA	Wybierz Analogowy sygnał wejściowy.
		HDMI	Wybierz Cyfrowy (HDMI) sygnał wejściowy.
		DisplayPort	Wybierz Cyfrowy (DisplayPort) sygnał wejściowy.
INFOJeśli dostępne jest tylko jedno źródło sygnału, "Auto" wybierane jest automatycznie.Jeśli dostępnych jest klika źródeł sygnału i zostanie wybrane jedno z nich, opcja "Auto" jest niedostępna.Jeśli podłączonych jest kilka wejść sygnału, monitor po wyłączeniu i ponownym włączeniu może nie rozpoznać ostatnio używanego.Możliwe jest to tylko w przypadku ustawienia konkretnego wejścia sygnału.
Wejście audio *Audio Input		HDMI	Wybierz wejście HDMI.
		DisplayPort	Wybierz wejście DisplayPort.
		Line-In Wybierz wejście audio.
LEDLED		Włącz On	Dioda świecąca Wskaźnik Zasilania jest włączona.
		Wyłącz Off	Dioda świecąca Wskaźnik Zasilania jest wyłączona.
INFODiodę Wskaźnik Zasilania należy wyłączyć, jeśli jej światło przeszkadza.
Logo startoweOpening Logo		Włącz On	Logo iiyama wyświetlą się gdy monitor jest włączony.
		Wyłącz Off	Logo iiyama nie wyświetła się gdy monitor jest włączony.
Adaptive SyncAdaptive Sync		Włącz On	Włącz obsługę Adaptive Sync.
		Wyłącz Off	Adaptive Sync jest wyłączona.

* Dostępne tylko pod wejściem HDMI/DisplayPort.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Wybór wejścia: Naciśnij przycisk INPUT kiedy Menu nie jest wyświetlane, pokaże się następujące Menu.

Wyber vojścia AUTO VGA HDMI DisplayPort

EkstraExtra
Element regulacji	Problem / Opcja Przyciski, które należy naciskać
InformacjeDisplayInformation	Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego,doprowadzanego z karty graficznej komputera.INFO Więcej informacji na temat rozdzielczości oraz częstotliwościodświeżania można znaleźć w instrukcji obsługi karty graficznej.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję lub skalę regulacji.

- Poziom Dźwięku: Naciśnij przycisk 📞, kiedy nie jest wyświetlane Menu ekranowe.

Element regulacji Problem	/ Opcja	Przyciski, które należy naciskać
Poziom Dźwięku Volume	Zbyt cicho Zbyt głośno

● Wycisz: Naciśnij i przytrzymaj przycisk przez na 1-2 sekundy, kiedy menu OSD nie jest wyświetlane. Wycisz oraz Wyłącz wyciszenie są włączane następująco przez naciskanie przycisku.

- Blokada:

Przytrzymaj wciśnięty przycisk MENU przez 5 sekund, kiedy Menu nie jest wyświetlane, aby włączyć/wyłączyć to funkcję blokady OSD.

Przytrzymaj wciśnięty przycisk INPUT przez 5 sekund, kiedy Menu nie jest wyświetlane, aby włączyć/wyłączyć to funkcję blokady Power.

■ Matryca korelacji funkcji

Element do wybrania Element aktywny	Regulacje obrazu Temp. kolorów
	Kontrast	Jasność	i-Style Colour	Kontrast podwyższony	Eco Gamma	Temp. kolorów
i-Style Colour	---	---
Kontrast podwyższony	---	---
Eco	√	-	√ √	√ √

√: Dostępny

- : Niedostępne

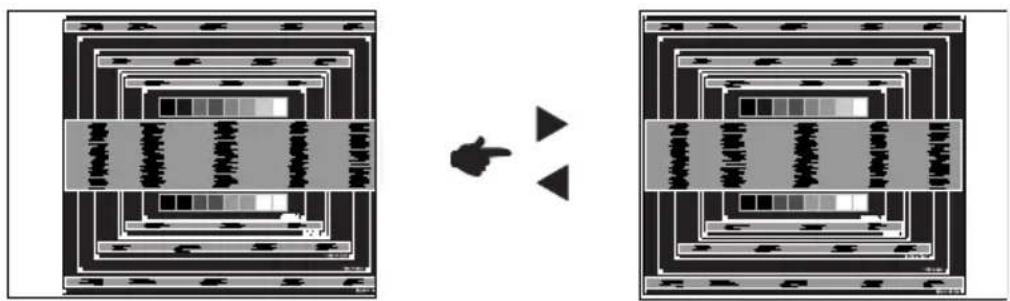

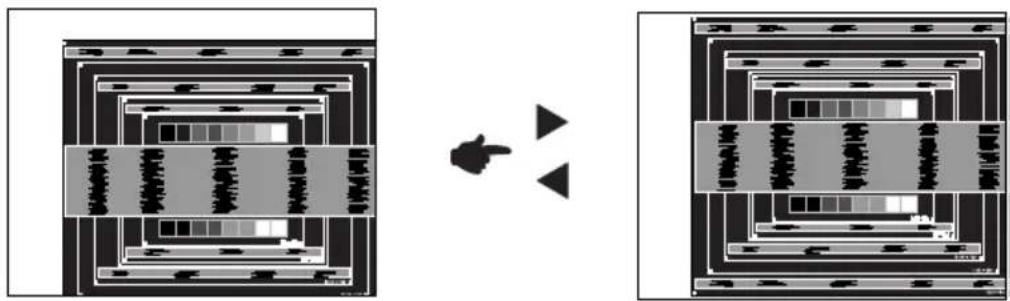

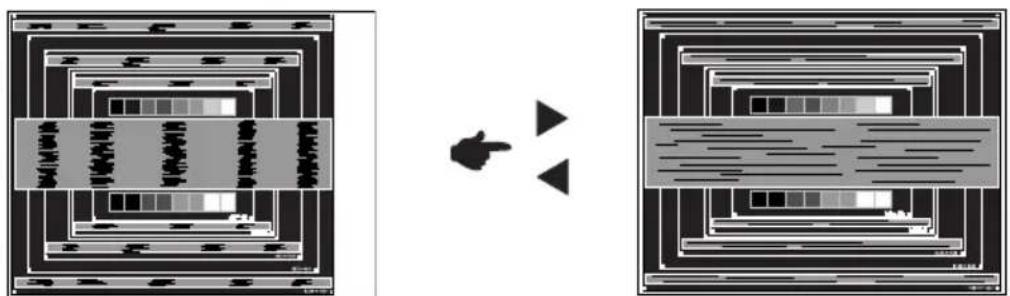

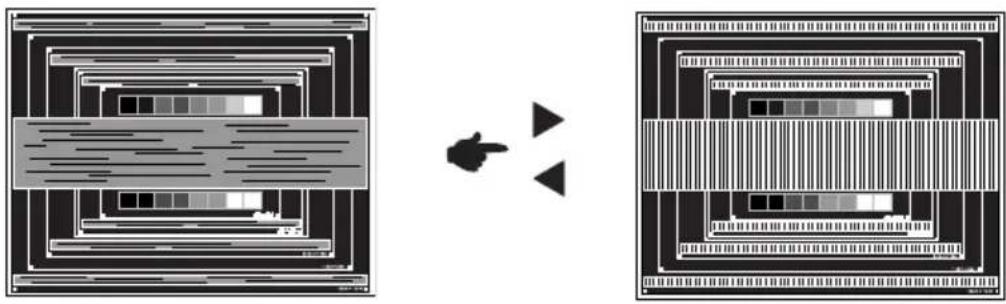

REGULACJA PARAMETRÓW EKRANU

Kiedy zostanie wybrany analogowy sygnał wejściowy (Analog input), wykonanie poniższej procedury regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu.

■ Regulacje parametrów obrazu przedstawione w tej instrukcji obsługi zapewniają ustawienie położenia oraz zminimalizowanie migotania lub rozmycia obrazu dla konkretnego, używanego komputera.
■ Monitor zapewnia uzyskanie najlepszej jakości obrazu przy rozdzielczości 1920 × 1080, lecz nie może zapewnić tego przy rozdzielczościach niższych od 1920 × 1080, ponieważ wtedy następuje automatyczne rozciągnięcie obrazu w celu dopasowania do rozmiarów pełnego ekranu. Podczas normalnego użytkowania monitora zaleca się stosowanie rozdzielczości 1920 × 1080.
■ Wyświetlany tekst lub linie będą rozmyte lub niejednakowej grubości, kiedy następuje rozciąganie obrazu ze względu na proces powiększania ekranu.
■ Lepiej jest dokonywać regulacji położenia i częstotliwości za pomocą elementów sterujących monitora niż przy użyciu oprogramowania komputera, bądź programów narzędziowych.
■ Regulacji należy dokonywać po okresie nagrzewania trwającym przynajmniej trzydzieści minut.
■ Po wykonaniu regulacji Auto Adjust może być konieczna dodatkowa regulacja w zależności od ustawień rozdzielczości i taktowania sygnałów.
■ Funkcja Auto Adjust może nie działać prawidłowo, kiedy wyświetlany jest inny obraz niż obraz kontrolny regulacji ekranu. W takim przypadku konieczna jest regulacja ręczna.

Istnieją dwie metody regulacji parametrów ekranu. Jedna metoda to automatyczna regulacja parametrów Pozycja, Taktowanie i Faza. Druga metoda polega na ręcznym wykonaniu każdej z tych regulacji.

Najpierw wykonaj regulację Auto Adjust, kiedy monitor zostanie przyłączony do komputera lub nastąpi zmiana rozdzielczości. Jeśli po wykonaniu regulacji Auto Adjust ekran migocze lub jest rozmyty, konieczne jest wykonanie regulacji ręcznych. Obie te regulacje powinny być wykonywane z wykorzystaniem obrazu kontrolnego regulacji ekranu (Test.bmp), który można uzyskać poprzez witrynę sieci Web firmy IIYAMA (http://www.iiyama.pl - zakładka Serwis - > Pobierz).

Wykonanie poniższej procedury regulacji obrazu umożliwia uzyskanie żądanej jakości obrazu. W tej instrukcji obsługi przedstawiono wykonywanie regulacji w środowisku systemu operacyjnego Windows® OS.

① Ustaw wyświetlanie obrazu w optymalnej rozdzielczości.
② Ustaw obraz Test.bmp (obraz kontrolny regulacji ekranu) jako tło pulpitu.

INFO

■ Dowiedz się w odpowiedniej dokumentacji, jak to zrobić.
■ W oknie dialogowym ustawiania tła pulpitu wybierz wyświetlanie obrazu na środku.

[Obraz kontrolny regulacji]

Wzór zebry Pasek barwny Obramowanie obrazu

③ Naciśnij i przytrzymaj przycisk INPUT przez 2-3 sekundy, kiedy menu OSD nie jest wyświetlane. (Autokonfiguracja)
④ Dokonaj ręcznej regulacji obrazu wykonując poniższą procedurę, kiedy obraz migocze lub jest rozmyty lub obraz nie jest dopasowany do rozmiaru ekranu po wykonaniu regulacji Autokonfiguracja.
⑤ Dokonaj regulacji położenia w pionie (Pozycja pionowa), tak aby obramowanie obrazu było dopasowane do obszaru wyświetlania.

⑥ 1) Dokonaj regulacji położenia w poziomie (Pozycja pozioma), tak aby obramowanie obrazu było dosunięte do lewej krawędzi obszaru wyświetlania.

2) Rozciągnij obramowanie obrazu z prawej strony w taki sposób, aby dosunąć ją do prawej krawędzi obszaru wyświetlania poprzez regulację częstotliwości taktowania zegara obrazu (Taktowanie).

Gdy obramowanie z lewej strony obrazu odsunie się od lewej krawędzi obszaru wyświetlania podczas regulacji Taktowanie, wykonaj czynności regulacyjne 1) i 2).
■ Inny sposób wykonania regulacji Taktowanie polega na skorygowaniu pionowych linii falistych na wzorze zebry obrazu kontrolnego.
■ Podczas wykonywania regulacji Taktowanie, Pozycja pozioma oraz Pozycja pionowa może występować migotanie obrazu.
Jeżeli po wykonaniu regulacji Taktowanie okaże się, że obramowanie obrazu kontrolnego jest większe lub mniejsze niż obszar wyświetlania danych, powtórz czynności od ③.

⑦ Dokonaj regulacji Faza w celu skorygowania poziomych falistych linii, migotania lub rozmycia w obszarze wzoru zebry obrazu kontrolnego.

■ Jeżeli na części ekranu nadal występuje silne migotanie lub rozmycie, powtórz czynności ⑥ i ⑦ ponieważ regulacja Taktowanie może nie być właściwa.
■ Dokonaj regulacji Pozycja pozioma po wykonaniu regulacji Faza, jeśli podczas tej regulacji nastąpiła zmiana położenia w poziomie.

⑧ Wykonaj regulację Jasność oraz Kolorów, aby uzyskać żądaną jakość obrazu po wykonaniu regulacji Taktowanie oraz Faza.

Ustaw z powrotem swoje ulubione tło pulpitu.

FUNKCJA CZUWANIA

Funkcja czuwania tego produktu jest zgodna z wymaganiami oszczędzania energii standardów VESA DPMS. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany.

Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze standardem VESA DPMS. Monitor przechodzi do trybu czuwania, jak to przedstawiono poniżej. Funkcja czuwania, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację zarządzania energią.

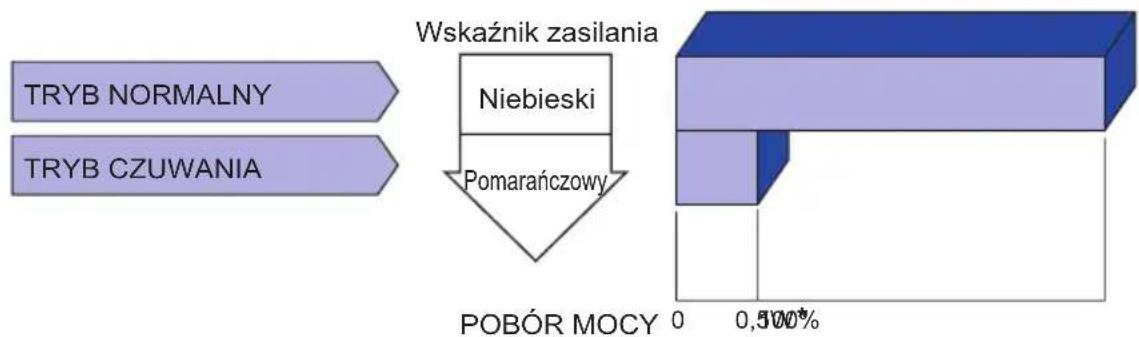

■ Tryb czuwania

Kiedy zostaną wyłączone sygnał wideo z komputera, monitor przechodzi do trybu czuwania, który zapewnia obniżenie zużycia energii do poziomu poniżej 0.5W*. Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu czuwania i obraz pojawia się po kilku sekundach.

* ProLite XUB2793HSU / ProLite XU2793HSU :

Nie podłączono żadnych peryferiów USB, a

ProLite XUB2793HS / ProLite XU2793HS : Że nie podłączono żadnych urządzeń audio.

INFO

Monitor zużywa energię elektryczną nawet po przejściu do trybu czuwania. Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie jest używany, w nocy lub podczas weekendów.

ROZWIĄZYWANIE PROBLEMÓW

Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu.

1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2.
2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne.
3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy.

Problem

① Obraz nie wyświetla się.
(Nie świeci wskaźnik zasilania.)
(Wskaźnik zasilania ma kolor niebieski.)
(Wskaźnik zasilania świeci pomarańczowym światłem.)
② Brak synchronizacji ekranu.
③ Obraz nie jest na środku ekranu.
④ Ekran jest zbyt jasny lub zbyt ciemny.
⑤ Drga obraz na ekranie.
□ Czy kabel zasilania jest prawidłowo umieszczony w gnieździe.
□ Czy zostało włączone zasilanie.
□ Czy w gnieździe prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie.
□ Czy monitor jest w trybie zarządzania energią – dotknij klawiatury lub myszki.
□ Zwiększ kontrast i/lub jasność.
□ Czy komputer jest włączony.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy monitor jest w trybie czuwania – dotknij klawiatury lub myszki.
□ Czy komputer jest włączony.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora.
□ Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.

Sprawdź

Problem Sprawdź

⑥ Brak dźwięku.

□ Czy włączony jest sprzęt audio (komputer itp.).
□Czy został prawidłowo przyłączony kabel audio.
□ Czy głośność jest ustawiona.
□ Czy wyciszenie jest wyłączony.
□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

⑦ Dźwięk jest zbyt głośny lub zbyt cichy.

□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

⑧ Słychać dziwny szum.

□ Czy został prawidłowo przyłączony kabel audio.

INFORMACJE NA TEMAT RECYKLINGU

Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska.

Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.

DODATEK

Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejjszego zawiadomienia.

DANE TECHNICZNE : ProLite XUB2793HSU-B4 / ProLite XUB2793HS-B4

Model ProLite XUB2793HSU-B4		ProLite XUB2793HS-B4
Kategoria 27"
Panel LCD	Technologia paneli Technologia paneli IPS
	Rozmiar Przekątna: 68,5 cm / 27"
	Wielkość plamki 0,3114 mm w poziomie × 0,3114 mm w pionie
	Jasność 300cd/m	^2 (typowa)
	Współczynnik kontrastu	1000 : 1 (typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	Czas reakcji 4ms (gray - gray)
Liczba wyświetlanych kolorów Około16,7 mln
Częstotliwość synchronizacji		Analogowy: Poziomej: 30,0 - 83,0 kHz, pionowej: 55 - 75 HzCyfrowy: Poziomej: 30,0 - 85,0 kHz, pionowej: 55 - 75 Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		VGA: 1920 × 1080, 60HzHDMI: 1920 × 1080, 75HzDisplayPort: 1920 × 1080, 75Hz
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Sygnał wejściowy synchronizacji		Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Sygnał wejściowy wizji		Analogowy: 0,7 Vp-p (standardowy), 75Ω, dodatniCyfrowy: HDMI, DisplayPort
Standard USB USB3,0 (DC5V, 900mA) Žaden
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A	Žaden
Złącze sygnału wejściowego audio		Gniazdo ø 3,5 mm typu mini jack (stereo)
Sygnał wejściowy audio Maks. 1,0 Vrms
Gniazdo słuchawkowa		Gniazdo ø 3,5 mm typu mini jack (stereo)
Głośniki		2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu		Szer. 597,9 mm × wys. 336,3 mm / szer. 23,5" × 13,2" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,2 A
Zużycie energii *		19W (typowe), Tryb czuwania: maksymalnie 0,5W
Wymiary		612,0 × 416,0 - 546,0 × 230,0mm / 24,1 × 16,4 - 21,5 × 9,1"(szer.×wys.× głęb.)
Waga netto		6,8kg / 15,0lbs	6,7kg / 14,8lbs
Kąt		Pochylenia: W tył: 20°, Do przodu: 5°Piwot: W prawo / w lewo: 45° każdyObrót: Zgodnie ze wskazówkami zegara / Przeciwnie do ruchu wskazówek zegara: 90° każdy
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 80% (bez kondensacji pary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F5 do 85% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, VCCI, PSE, EAC

INFO

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

DANE TECHNICZNE : ProLite XU2793HSU-B4 / ProLite XU2793HS-B4

Model ProLite XU2793HSU-B4		ProLite XU2793HS-B4
Kategoria 27"
Panel LCD	Technologia paneli Technologia paneli IPS
	Rozmiar Przekątna: 68,5 cm / 27"
	Wielkość plamki 0,311 mm w poziomie × 0,3114 mm w pionie
	Jasność 300cd/m	^2 (typowa)
	Współczynnik kontrastu	1000 : 1 (typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	Czas reakcji	4ms (gray - gray)
Liczba wyświetlanych kolorów Około16,7 mln
Częstotliwość synchronizacji		Analogowy: Poziomej: 30,0 - 83,0 kHz, pionowej: 55 - 75 HzCyfrowy: Poziomej: 30,0 - 85,0 kHz, pionowej: 55 - 75 Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		VGA: 1920 × 1080, 60HzHDMI: 1920 × 1080, 75HzDisplayPort: 1920 × 1080, 75Hz
Złącze sygnału wejściowego VGA, HDMI, DisplayPort
Sygnał wejściowy synchronizacji		Oddzielne sygnały synchronizacji: TTL, dodatni lub ujemny
Sygnał wejściowy wizji		Analogowy: 0,7 Vp-p (standardowy), 75Ω, dodatniCyfrowy: HDMI, DisplayPort
Standard USB USB3,0 (DC5V, 900mA) Żaden
Ilość portów USB Typ portu		1 Upstream : Seria B2 Downstream : Seria A	Żaden
Złącze sygnału wejściowego audio		Gniazdo ø 3,5 mm typu mini jack (stereo)
Sygnał wejściowy audio Maks. 1,0 Vrms
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (stereo)
Głośniki		2W × 2 (głośniki stereo)
Maksymalny rozmiar ekranu		Szer. 597,9 mm × wys. 336,3 mm / szer. 23,5" × 13,2" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240 V, 50/60 Hz, 1,2 A
Zużycie energii *		19W (typowe), Tryb czuwania: maksymalnie 0,5W
Wymiary		612,0 × 479,5 × 236,0mm / 24,1 × 18,9 × 9,3" (szer.×wys.× głęb.)
Waga netto		4,6kg / 10,2lbs	4,5kg / 10,0lbs
Kąt pochylenia		W tył: 21,5° , Do przodu: 3,5°
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 80% (bez kondensacji pary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F5 do 85% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, VCCI, PSE, EAC

INFO

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

( ) : w nawiasach podano wartości maksymalne

* Tylko HDMI/DisplayPort sygnały wejściowy.
