INSTRUKCJA OBSŁUGI ProLite XUB2494HS-B2 IIYAMA

Bardzo dziękujemy za wybranie monitora LCD firmy iiyama.

Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor. Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

POLSKI

DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE

Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE "Dyrektywa EMC", 2014/35/UE "Dyrektywa niskiego napięcia", 2009/125/WE "Dyrektywa ErP" i 2011/65/UE "Dyrektywa RoHS".

Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem.

Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem http://www.iiyama.com

■ Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
■ Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
■ Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
■ Czcionka używana w menu OSD jest objęta licencją Apache License, wersja 2.0. Kopia licencji jest dostępna na stronie http://www.apache.org/licenses/LICENSE-2.0
■ Numer rejestracyjny w systemie Eprel XUB2494HSU-B2 : 1320586 XUB2494HS-B2 : 1320627 XUB2794HSU-B1 : 1330085
XU2494HSU-B2:1320605 XU2494HS-B2:1320664
XU2794HSU-B1:1330131
XU2494HSU-B2:1320605 XU2494HS-B2:1320664 XU2794HSU-B1:1330131

SPIS TREŚCI

Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.

NIGDY NIE ZDEJMUJ OBUDOWY

Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.

NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA

Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.

USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI

Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.

NIE UŻYWAJ MONITORA W POBLIŻU WODY

Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub obliania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.

MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU

Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym.

CHROŃ PRZEWODY

Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym.

NIEKORZYSTNE WARUNKI POGODOWE

Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.

UWAGA

MIEJSCE USTAWIENIA MONITORA

Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor.

NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJĄCYH ZAGROŻENIE

W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała.

UTRZYMUJ DOBRA WENTYLACJE

Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.

ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA

Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym.

ODŁACZAJ PRZEWODY MONITORA

Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami.

PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ

Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym.

UMIESZCZANIE MONITORA NA KOMPUTERZE

Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera.

UWAGA NA RECE I PALCE!

■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia. (Tylko w przypadku monitorów z regulacją wysokości.)

UWAGA ODNOŚNIE UŻYTKOWANIA 24/7

Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.

UWAGA DOTYCZĄCA MONTAŻU NA ŚCIANIE

Ten produkt nie jest przeznaczony do zastosowań digital signage (elektronicznych nośników reklamowych), takich jak montaż na ścianie.

INNE ZALECENIA

ZALECENIA DOTYCZACE ERGONOMII

W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.

SPECJALNE UWAGI NA TEMAT MONITORÓW LCD

Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.

INFO

■ Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu.
■ W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu.
■ Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu.

OBSŁUGA KLIENTA

INFO

■ Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania.

CZYSZCZENIE

OSTRZEŻENIE

■ Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama.

UWAGA

■ Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora.

INFO

■ W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu.

■ Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD.

Rozcieńczalnik

Środki do czyszczenia w aerozolu

Czysta benzyna

Wosk

Środki czyszczące o działaniu ściernym

Rozpuszczalniki kwasowe lub zasadowe

■ Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy.

OBUDOWA Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.

EKRAN

Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.

LCD

Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD.

ZANIM URUCHOMISZ MONITOR

WŁAŚCIWOŚCI

Obsługuje rozdzielczości do 1920 × 1080
Wysoki kontrast 3000:1 (typowy), dostępna funkcja Kontrast ACR Jasność 250cd/m ^2 (typowy)
◆ Szybki czas reakcji 4ms (gray - gray)
Bez migotania
◆ Redukcja niebieskiego światła
◆ Cyfrowe wygładzanie znaków
Głośniki Stereo 2 × 2W
◆ Funkcja czuwania
Zgodność ze standardem zamocowania VESA (100mm×100mm)
◆ Miejsce na blokadę zabezpieczającą

KONTROLA ZAWARTOŚCI OPAKOWANIA

Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama.

■ Kabel zasilający *1

■ Płyta VESA *3

■ Podstawa stopki ze śrubą *³

■ Instrukcja bezpieczeństwa

■ Kabel HDMI

■ Śrubokręt *3

■ Podstawa stopki *4

■ Skrócona instrukcja obsługi

■ Kabel USB *2

■ Ramię stopki

■ Uchwytu Kablowego *4

UWAGA

*1 Parametry znamionowe przewodu zasilającego dla obszarów, gdzie stosowane jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o wyższych parametrach znamionowych niż podane powyżej, musi być stosowany kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych. Konieczne jest używanie zatwierdzonego kabla zasilającego o specyfikacji równej lub lepszej od H05VVF, 3G, 0,75mm².

*2 Akcesoria do ProLite XU(B)2494HSU, XU(B)2794HSU

*3 Akcesoria do ProLite XUB2494HS(U), XUB2794HSU

*4 Akcesoria do ProLite XU2494HS(U), XU2794HSU

KORZYSTANIE Z RAMIENIA LUB STOJAKA

UWAGA

■ Przed instalacją upewnij się, że ramię wyświetlacza lub ramię stojaka na biurko jest wystarczająco silne, aby utrzymać wagę wyświetlacza i uchwytu.

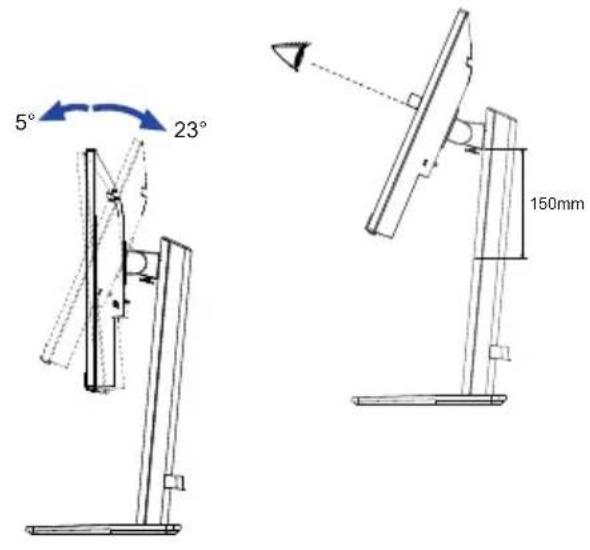

■ Zakres regulacji kąta panelu : do 23° w tył i 5° do przodu

5° 23°

< RAMIĘ WYŚWIETLACZA LUB RAMIĘ STOJAKA NA BIURKO >

UWAGA

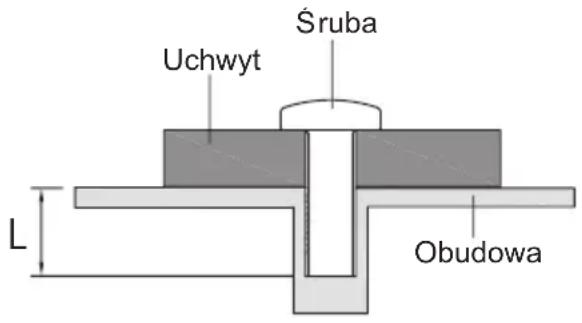

■ Aby zamocować monitor, biorąc pod uwagę grubość stopnia montażowego, w przypadku korzystania z ramienia wyświetlacza lub stojaka na biurko, należy dokręcić śruby M4 (4 szt.), których długość „L” wynosi 8,6mm. Użycie dłuższej śruby może spowodować porażenie prądem lub uszkodzenie sprzętu w wyniku zetknięcia się śruby z częściami elektrycznymi wewnątrz monitora.

Śruba Uchwyt L Obudowa

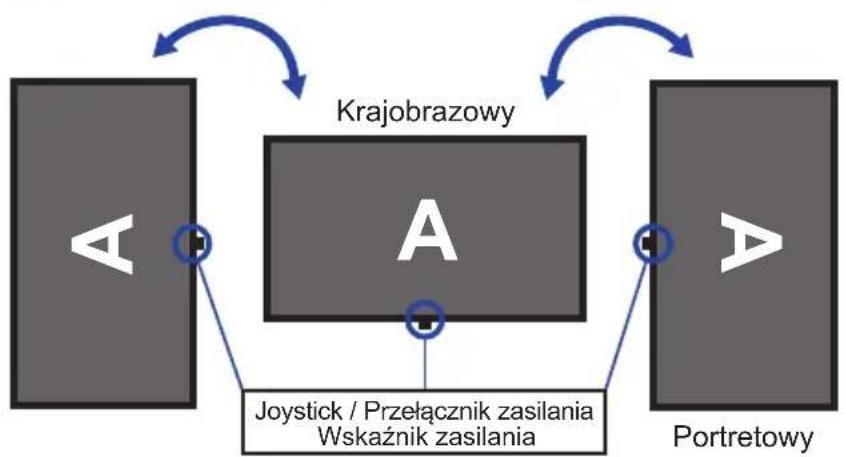

< OBRÓT OBRAZU >

• ProLite XUB2494HS(U), XUB2794HSU

Zestaw dotykowy jest przystosowany do wyświetlania obrazu zarówno w trybie krajobrazowym jak i portretowym.

Aby odpowiednio obrócić równieże zawartość całego ekranu, potrzebne jest odpowiednie oprogramowanie.

Dostępny Niedostępny

A

Z Stojak:

UWAGA

■ Ustaw maksymalną wysokość panelu LCD przed obrotem panelu.
■ Próba obracania panelu siłą bez regulacji wysokości stojaka może spowodować uszkodzenie panelu lub stojaka.

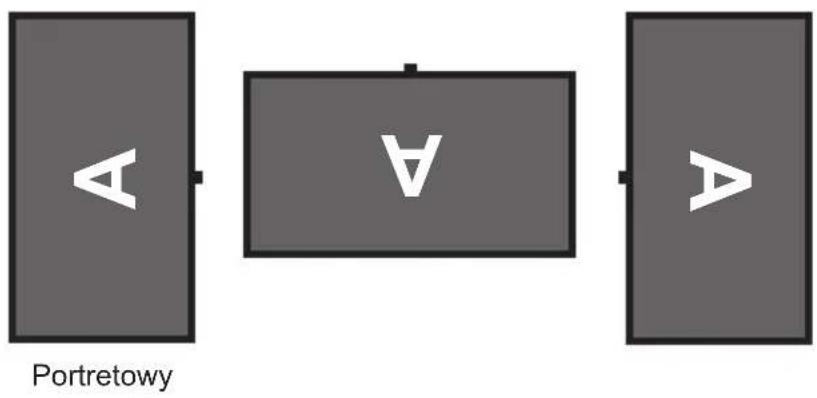

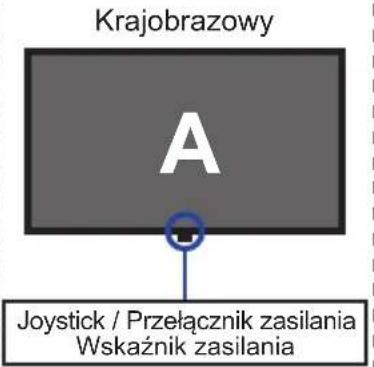

• ProLite XU2494HS(U), XU2794HSU

Monitor może być używany wyłącznie w pozycji poziomej.

Dostępny Niedostępny-

Krajobrazowy A Joystick / Przełącznik zasilania Wskaźnik zasilania

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia prądem elektrycznym lub uszkodzenia.

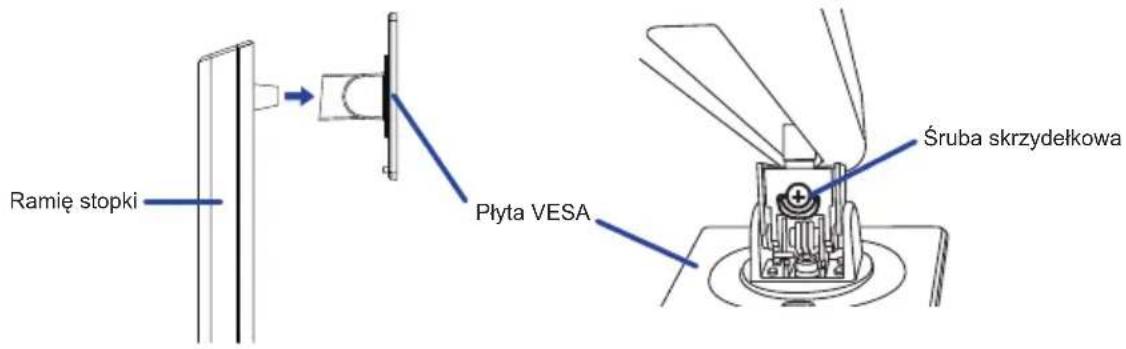

① Przymocuj Ramię stopki do Płyty VESA, a następnie dokręć „śrubę skrzydełkową” za pomocą dostarczonego śrubokręta aby ją zabezpieczyć.

Ramię stopki Płyta VESA Śruba skrzydełkowa

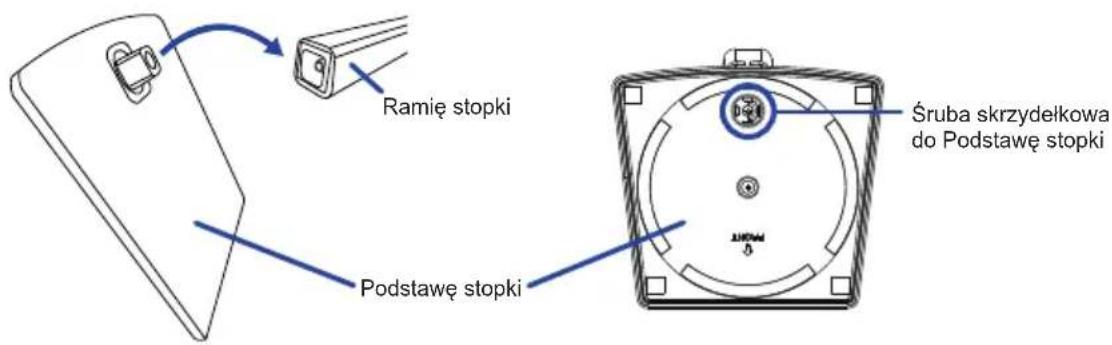

② Zainstaluj Podstawa stopki na Ramię stopki, a następnie dokręć „śrubę skrzydełkową” za pomocą dostarczonego śrubokręta aby ją zabezpieczyć.

Ramię stopki Śruba skrzydełkowa do Podstawę stopki Podstawę stopki

③ Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.

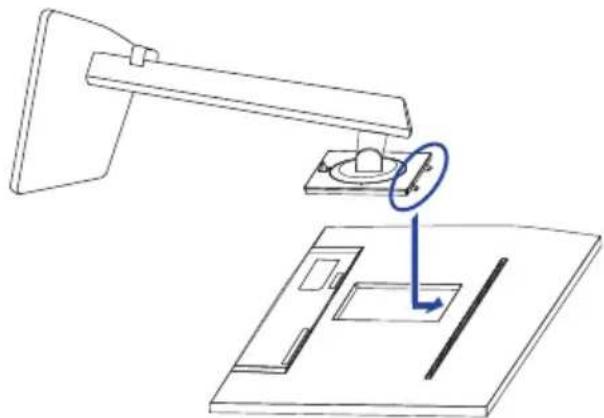

④ Przytrzymaj monitor i zainstaluj zmontowaną podstawę na monitorze, aż usłyszysz kliknięcie, aby zabezpieczyć.

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.

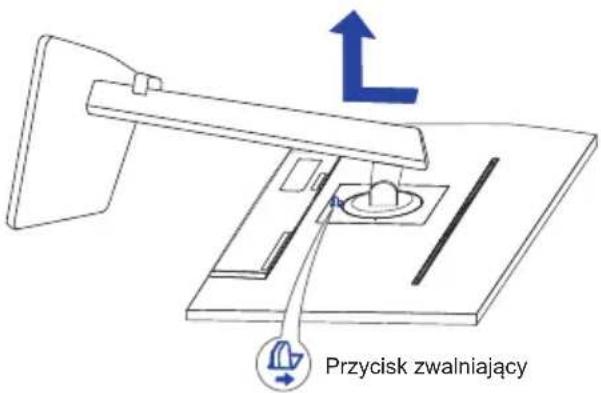

② Naciśnij przycisk zwalniający, aby zdjąć podstawkę.

Przycisk zwalniający

③ Poluzuj „śrubę skrzydełkową” za pomocą dostarczonego śrubokręta aby wyjąć Ramię stopki z Płyty VESA.
④ Poluzuj „śrubę skrzydełkową” za pomocą dostarczonego śrubokręta aby wyjąć Podstawę stopki z Ramię stopki.

MONTAŻ I DEMONTAŻ STOJAK : ProLite XU2494HS(U), XU2794HSU

UWAGA

■ Umieścić monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć porażenia pradem elektrycznym lub uszkodzenia.

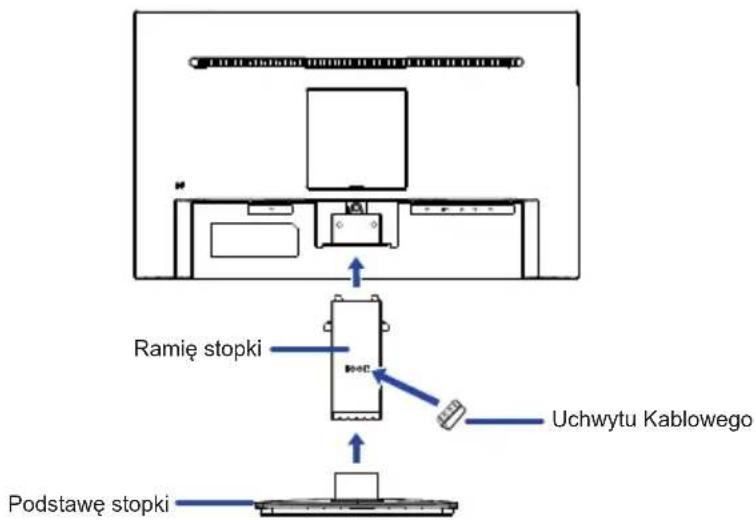

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Przytrzymaj monitor i wciśnij Ramie stopki.
③ Przymocuj Podstawę stopki do Ramię stopki.
④ Nałoż Uchwytu Kablowego.

Ramię stopki Uchwytu Kablowego Podstawę stopki

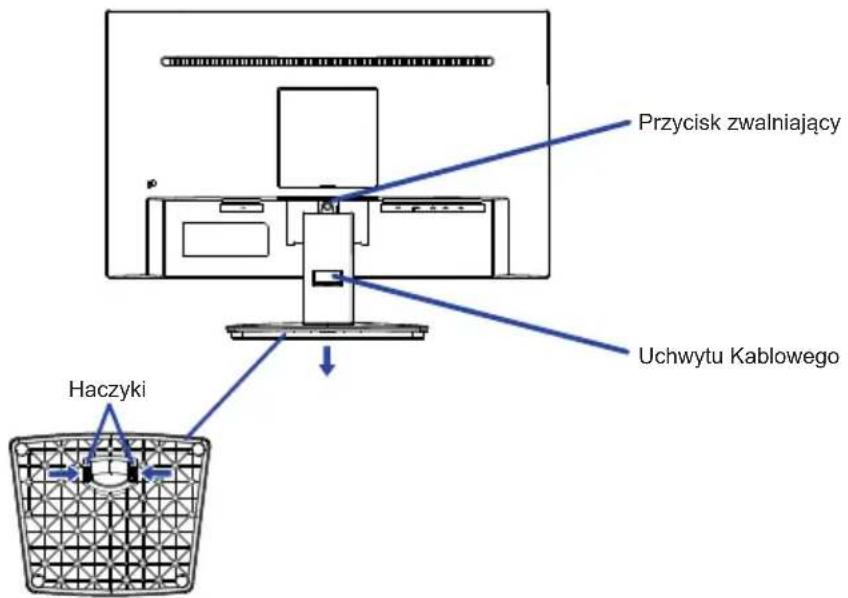

① Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Położ monitor płasko na stole przodem do dołu.
② Przytrzymaj Haczyki do wewnątrz, aby wyciągnąć Podstawę stopki.
③ Naciśnij przycisk zwalniający i zdejmij Ramię stopki z monitora.
④ Zdejmij Uchwytu Kablowego.

Przycisk zwalniający Uchwytu Kablowego Haczyki

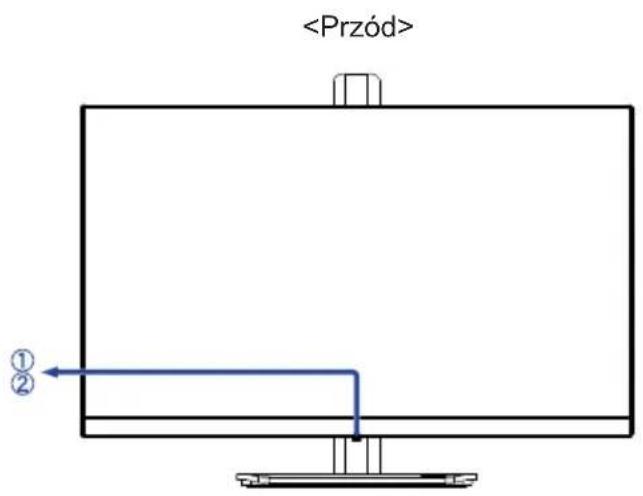

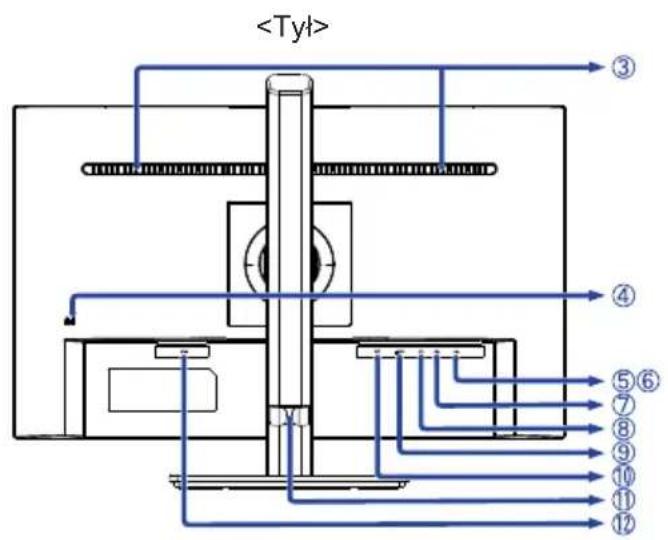

ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite XUB2494HS(U), XUB2794HSU

① ②

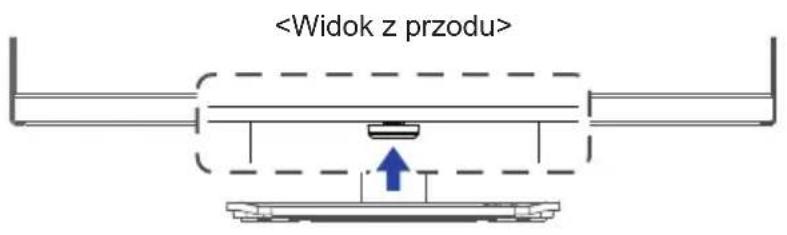

① Joystick *1 / Przełącznik zasilania
INFO naciśnięcie włącza monitor.
Długie naciśnięcie przez 5 sekund wyłącza monitor..

② Wskaźnik zasilania
INFOski: Normalne działanie
Pomarańczowy: Tryb czuwania

③ Głośniki

④ Miejsce na blokadę zabezpieczającą

INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑤ Złącze USB-DOWN (5V, 900mA) * 2

⑥ Złącze USB-DOWN (5V, 900mA) * 2

⑦ Złącze USB-UP ( ) 2

⑧ Gniazdo słuchawkowe ( )

⑨ Złącze HDMI (HDMI)

⑩ Złącze DisplayPort (DP)

⑪ Uchwytu Kablowego

⑫ Gniazdo zasilania prądem przemiennym ( Prąd przemienny)

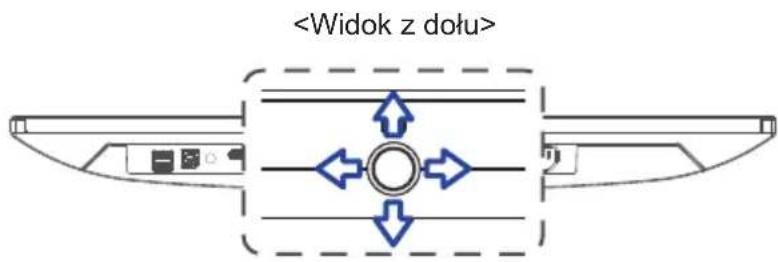

*1 Patrz JOYSTICK na stronie 16.
*2 Dla ProLite XUB2494HSU, XUB2794HSU

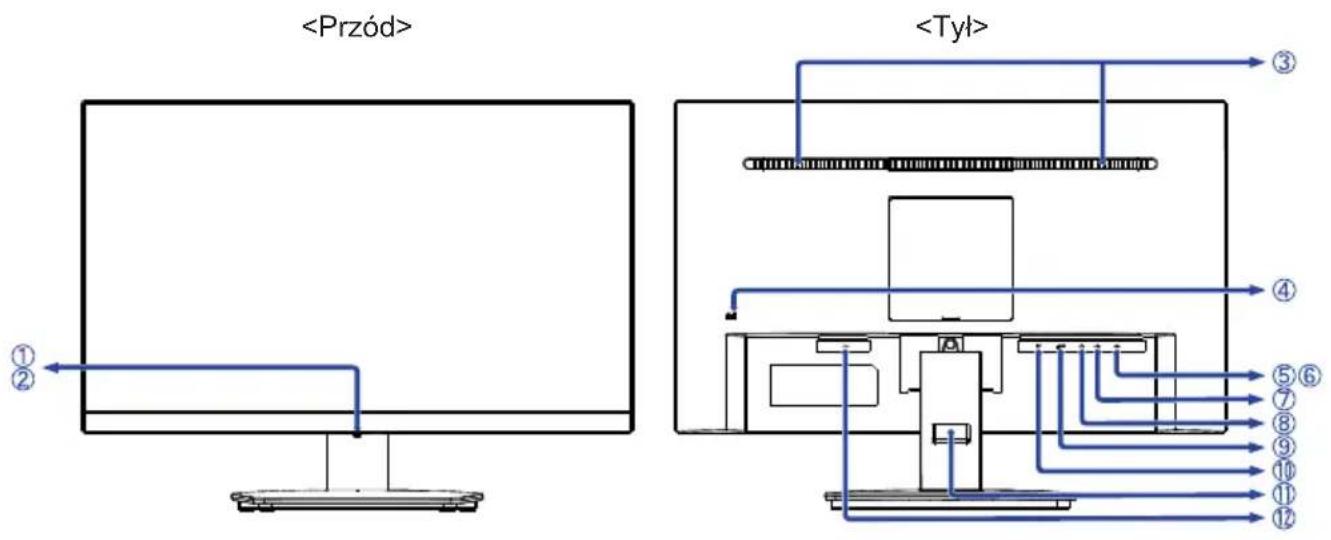

ELEMENTY STERUJĄCE I ZŁĄCZA : ProLite XU2494HS(U), XU2794HSU

① Joystick *1 / Przełącznik zasilania

INFO naciśnięcie włącza monitor.

Długie naciśnięcie przez 5 sekund wyłącza monitor..

② Wskaźnik zasilania

INFO ski: Normalne działanie

Pomarańczowy: Tryb czuwania

③ Głośniki

④ Miejsce na blokadę zabezpieczającą

INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑤ Złącze USB-DOWN(5V, 900mA) * 2

⑥ Złącze USB-DOWN(5V, 900mA) * 2

⑦ Złącze USB-UP( ) 2

⑧ Gniazdo słuchawkowe (Ω)

⑨ Złącze HDMI (HDMI)

⑩ Złącze DisplayPort (DP)

⑪ Uchwytu Kablowego

⑫ Gniazdo zasilania prądem przemiennym (\~Prąd przemienny)

*1 Patrz JOYSTICK na stronie 16.

*2 Dla ProLite XU2494HSU, XU2794HSU

PODŁĄCZANIE MONITORA : ProLite XUB2494HS(U), XUB2794HSU

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Przewodem USB połącz monitor z komputerem.*
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

* Dla ProLite XUB2494HSU, XUB2794HSU

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240V, 20A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

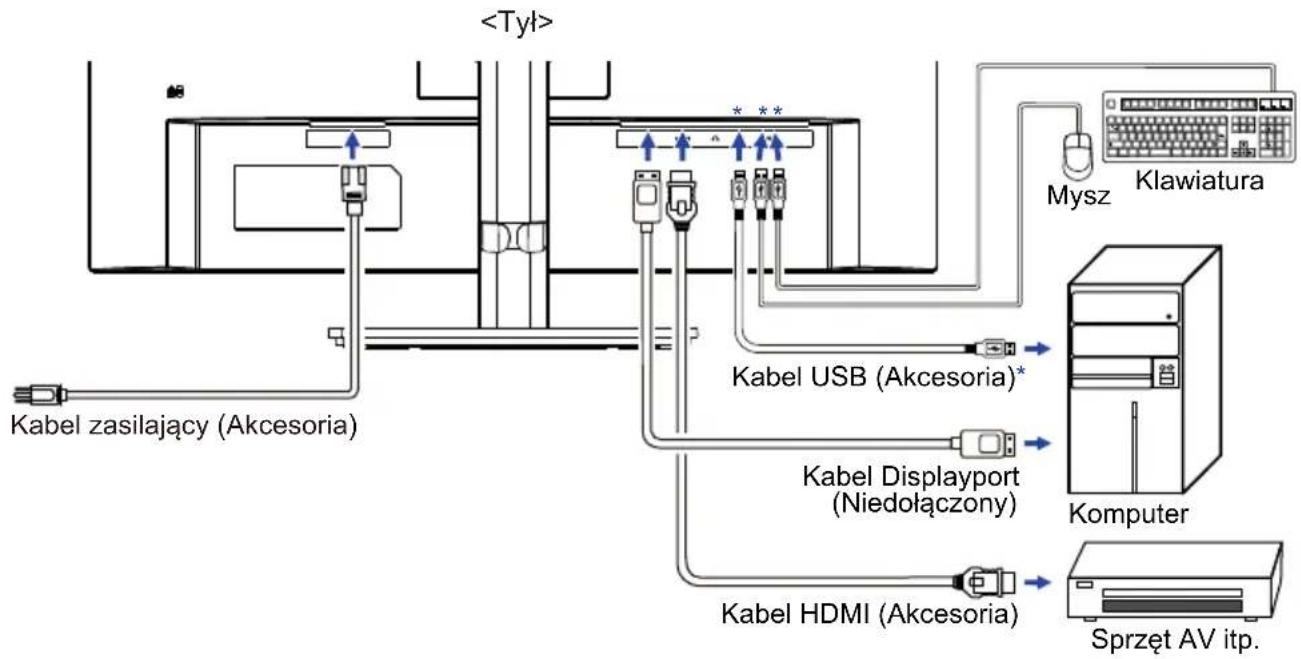

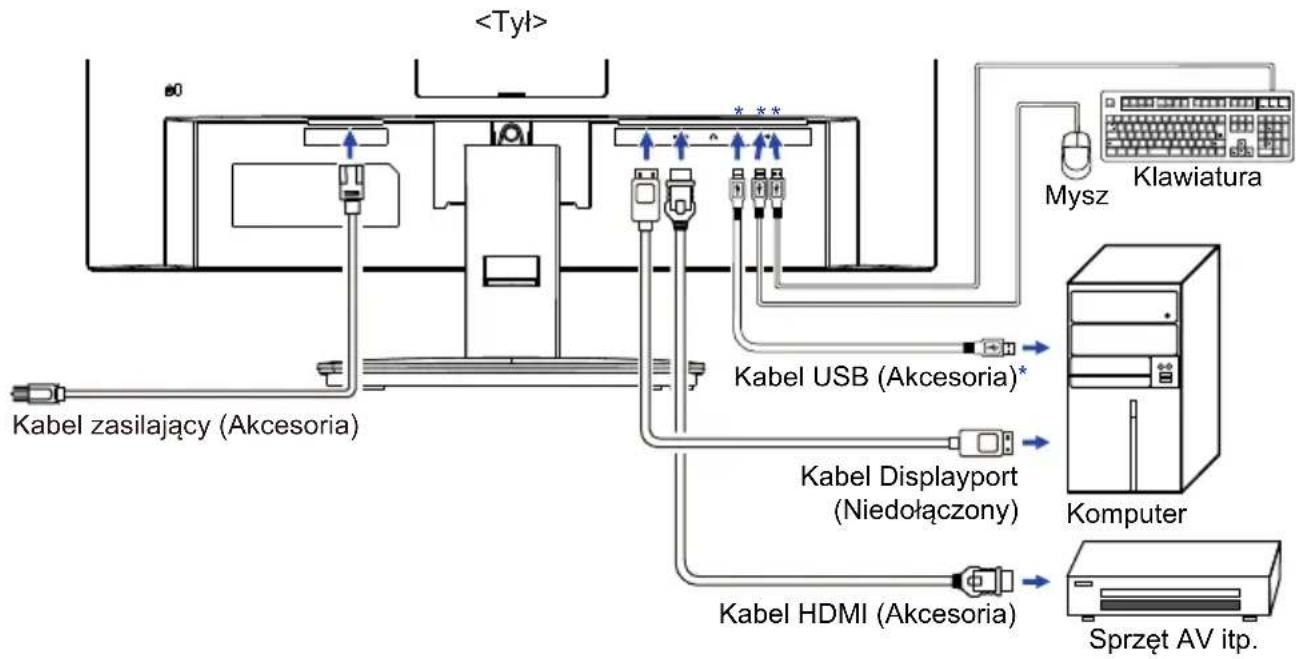

[Przykład podłączenia]

* Dla ProLite XUB2494HSU, XUB2794HSU

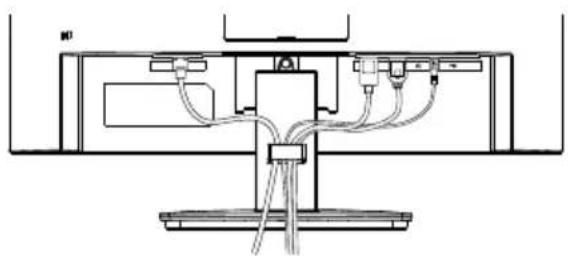

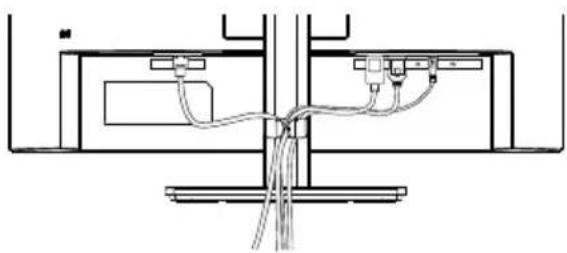

[Uchwyt na kable]

Zepnij kable przez uchwytu kablowego.

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Przewodem USB połącz monitor z komputerem.*
④ Podłącz kabel zasilający najpierw do monitora, a następnie do gniazdka elektrycznego.
⑤ Włącz monitor i komputer.

* Dla ProLite XU2494HSU, XU2794HSU

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240V, 20A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

[Przykład podłączenia]

* Dla ProLite XU2494HSU, XU2794HSU

[Uchwyt na kable]

Zepnij kable przez uchwytu kablowego.

■ Synchronizacja sygnałów

Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 35.

REGULACJA WYSOKOŚCI I KĄTA WIDZENIA: ProLite XUB2494HS(U), XUB2794HSU

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań.
■ Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia.
■ Panel LCD można ustawić na maksymalnej wysokości 150mm. Kąty nachylenia względem użytkownika mogą wynosić do 45° w lewo i prawo, do 23° w tył i 5° do przodu.

UWAGA

■ Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu.
■ Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran.
■ Przytrzymaj podstawę tak by monitor nie przewrócił się podczas ustawiania kąta nachylenia monitora.
■ Istnieje możliwość zmiany kąta nachylenia monitora o 22° w tył i 4° do przodu.
■ Aby zapewnić korzystną dla zdrowia i rozlużnioną pozycję ciała, kiedy korzysta się z monitora na stanowisku roboczym z monitorem ekranowym, zalecany kąt pochylenia nie powinien przekraczać 10°. Dostosuj kąt monitora do własnych preferencji.

INFO

■ Nie dotykaj ekranu LCD przy zmianie kąta ustawienia monitora. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD.
■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.

Joystick można pchać lub przechylac w następujących pięciu kierunkach.

[↑] W góre

[↑] Do przodu: Direct i-Style Color / Redukcja niebieskiego światła
[↓] Do tyłu: Direct Źródło Sygnału
Lewy: Direct ECO
Prawy: Direct Głośność

W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymać w fabryce predefiniowane ustawienia synchronizacji (patrz str. 35). Możesz także dostosować obraz, wykonując operację pokazaną poniżej.

① Naciśnij Joystick [◀] na monitorze, aby uruchomić funkcję menu ekranowego (OSD). Są tutaj dodatkowe pozycje menu, które można przełączać Joystick [◀/◀].

Zakończ : ▲/▼ WYBIERZ: Naclónij

② Wybierz pozycję menu, zawierającą ikonę regulacji dotyczącą regulacji, jaką chcesz przeprowadzić. Naciśnij Joystick. Następnie użyj Joystick [+/◇] do wyróżnienia ikony żądanej regulacji.
③ Naciśnij ponownie Joystick. Używając Joystick [◇/◇] dokonaj odpowiedniej regulacji lub ustawienia.
④ Naciśnij Joystick i przechyl go [⇐] aby opuścić menu, a wprowadzone ustawienia zostaną automatycznie zapisane.

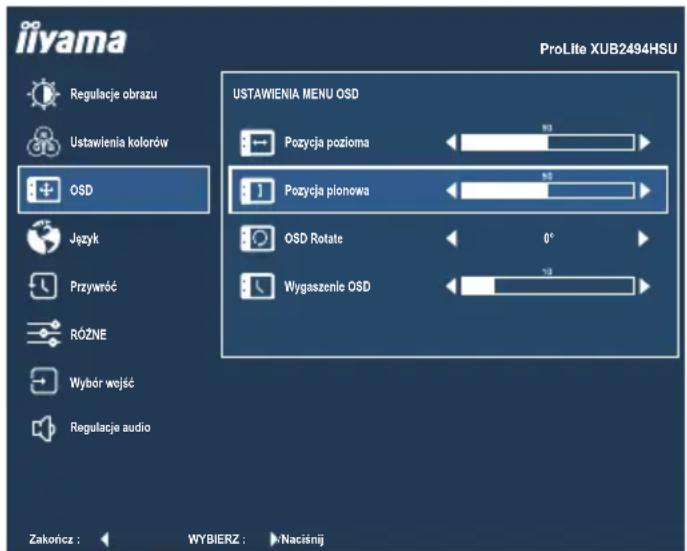

Na przykład, aby dokonać korekty położenia w pionie OSD, wybierz pozycję menu „OSD”, a następnie naciśnij Joystick. Potem użyj Joystick [◇/◇] aby wybierz „Pozycja pionowa”.

Skala regulacji staje się aktywna po naciśnięciu Joystick. Wtedy użyj Joystick [⇔/⇔] do zmiany ustawienia położenia w pionie OSD. Położenie całego wyświetlanego obrazu będzie zmieniać się na bieżąco zgodnie z wprowadzanymi zmianami.

iiyama ProLite XUB2494HSU Regulacje obrazu Ustawienia kolorów OSD Język Przywróć RÓZNE Wybór wojść Regulacje audio USTAWIENIA MENU OSD Pożyczą pozioma Pożyczą pionowa OSD Rotate 0° Wygaszenie OSD Zakończ : WYBIERZ : Naciśnij

Naciśnij lub przechyl Joystick [♣/♣] i Na koniec przechyl go [♣] aby zamknąć OSD, a wszystkie zmiany są zapisywane w pamięci.

UWAGA

■ Jeśli operacje na joysticku zostaną przerwane podczas regulacji, menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu „Wygaszenie OSD”. Przechylenie Joystick [←] również szybko wyłącza menu ekranowe.
■ W chwili zniknięcia menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z menu ekranowego.

ZAWARTOŚĆ MENU REGULACJA

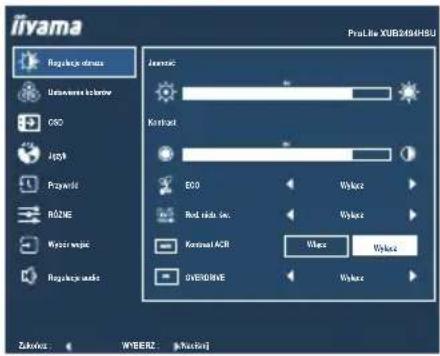

Regulacje obrazu *1 Picture Adjust

iivama Regulencir astra Unknown in the home GSD JSPB Prowidth R02NE Myser wajic Regulencir mada Jinamic Kontacit E00 Red mode inc. Kontacit ACR OVIDONE Vilace Vilace Vilace Vilace Zukovics WIBERZ jihueking

Element regulacji Problem	Joystick
Jasność ^*2,3,4 Brightness	Zbyt ciemny obrazZbyt jasny obraz
Kontrast ^*3 Contrast	Zbyt mdły obrazZbyt intensywny obraz
ECO ^*3 ECO Direct	Wyłącz Normalne
	Tryb 1	Jasność podświetlenia jest niższa.
	Tryb 2	Jasność lub podświetlenie są zredukowane bardziej niż w Tryb 1.
	Tryb 3	Jasność lub podświetlenie są zredukowane bardziej niż w Tryb 2.
Red. nieb. św. Blue Light Reducer Direct	Wyłącz	Normalne
	Tryb 1	Niebieskie światło jest zredukowane.
	Tryb 2	Niebieskie światło jest zredukowane bardziej niż w Tryb 1.
	Tryb 3	Niebieskie światło jest zredukowane bardziej niż w Tryb 2.
Kontrast ACR ^*4 Adv. Contrast	Włącz	Podwyższony współczynnik kontrastu
	Wyłącz	Typowy współczynnik kontrastu
Overdrive Overdrive	Wyłącz / 1 / 2 / 3Poprawia czas przejścia dla odcieni szarości. Skutkuje to szybszym czasem reakcji.

*1 Niedostępne, gdy włączona jest funkcja „i-Style Color”.
*2 Dokonaj regulacji parametru Jasność, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny.
*3 Niedostępne, gdy włączona jest funkcja „Kontrast ACR”.
*4 Niedostępne, gdy włączona jest funkcja „ECO”.

Direct

Wykonując następujące operacje, możesz pominąć te elementy Menu i bezpośrednio wyświetlić opcję.

• ECO : Przechyl Joystick [←], kiedy nie jest wyświetlane menu.
• Red. nieb. św.: Przechyl Joystick do przodu przez 3 sekundy, kiedy nie jest wyświetlane menu.

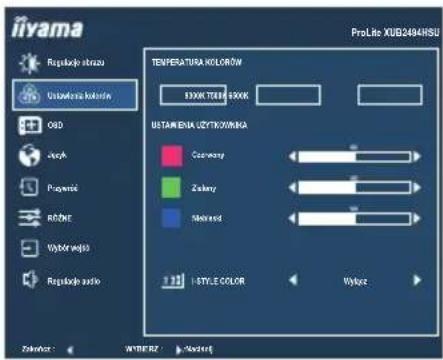

Ustawienia kolorów Color Settings

iivama Regulaje izrazu Ustawania kolorów O&D JewA Papieris RCHF Wyśrzej węjki Regulaje audio TEMPERATURA KOLORÓW 300K TUBE 500K USTRAWENIA UŻYTKOWIWA Cazemang Zakery Nikared STYLE COLOR Wytze ProLite XUG2484HSU Zelbowie WITNERZ Modener

Element regulacji Problem	Joystick
Temperatura Kolorów *1Color Temperature	9300K	Fajny kolor
	7500K	Normalny kolor
	6500K	Ciepły kolor
Ustawienia Użytkownika *1User Preset	Czerwony	Zbyt słaby
	Zielony
	Niebieski
i-Style Color *2i-Style Color Direct	Wyłącz	Powrót do ustawień dokonanych w regulacjach koloru.
	Standard	Do pomieszczeń z oknami i standardowych ustawień monitora.
	Gry	Do gier na komputery PC.
	Film	Do filmów i innych materiałów wideo.
	Krajobraz Do wyświetlania obrazów pejzaży.
	Tekst	Do edycji i przeglądania dokumentów w edytorach tekstu.

*1 Niedostępne, gdy włączona jest funkcja „i-Style Color” lub „Red. nieb. św”.
*2 Niedostępne, gdy włączona jest funkcja „Red. nieb. św”.

Direct

Wykonując następujące operacje, możesz pominąć te elementy Menu i bezpośrednio wyświetlić opcję.

- i-Style Color : Przechyl Joystick do przodu, kiedy nie jest wyświetlane Menu ekranowe.

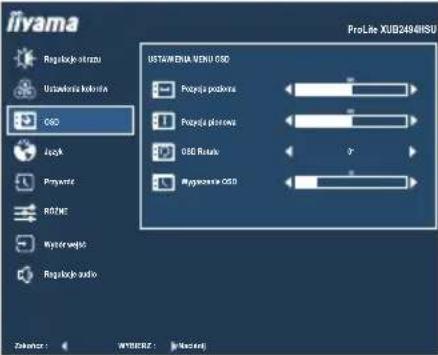

[+OSD OSD
Element regulacji Problem / Opcja Joystick
Pozycja pozioma OSD Horizontal Position	OSD jest za bardzo na lewoOSD jest za bardzo na prawo
Pozycja pionowa OSD Vertical Position	OSD zbyt niskoOSD zbyt wysoko
OSD Rotate * OSD Rotate	Obróć menu ekranowe.0° (Normalne) / +90° (Obróć w prawo) / -90° (Obrót w lewo)
Wygaszenie OSD OSD Time	Możesz ustawić czas wyświetlania menu OSD od 5 do 30 sekund.

* Tylko dla ProLite XUB2494HS(U), XUB2794HSU

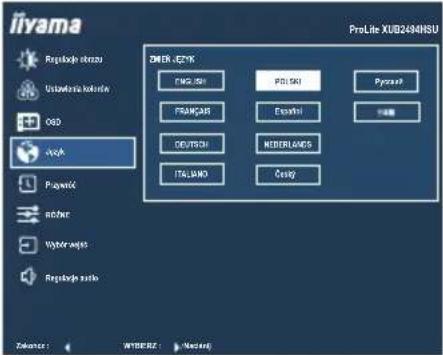

JęzykLanguage
Element regulacji Opcja
JęzykLanguage	English	Angielski	Español Hiszpański
	Français	Francuski	Nederlands	Holenderski
	Deutsch	Niemiecki	Česky	Czeski
	Italiano	Włoski	Русский	Rosyjski
	Polski	Polski	日本語	Japoński

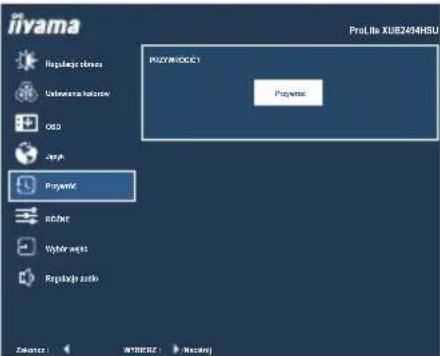

PrzywrócRecall
Element regulacji Opcja
PrzywrócRecall	Przywracane są ustawienia fabryczne.

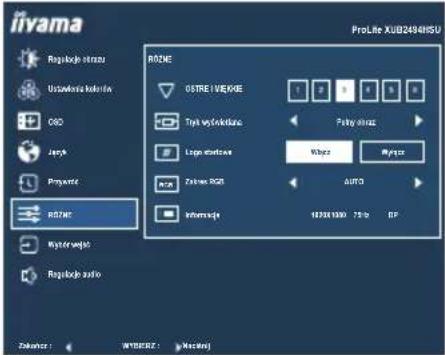

Różne Miscellaneous
Element regulacji Problem / OpcjaJoystick
Ostre i Miękkie Sharp and Soft	1 2 3 4 5 6 Możesz dokonać zmiany ostrości obrazu w skali od 1 do 6 (ostry-miękki). Przechyl [→, aby zmieniać ostrość obrazu w kolejności liczbowej. Przechyl [→, aby zmieniać ostrość obrazu w kolejości odwrotnej.
Tryb wyświetlana Video Mode Adjust	Pełny obraz	Pełny ekran
	Format obrazu * Z	zmiana oryginalnego formatu obrazu.
Logo startowe Opening Logo	Włącz	Logo iiyama wyświetla się gdy monitor jest włączony.
	Wyłącz	Logo iiyama nie wyświetla się gdy monitor jest włączony.
Zakres RGB RGB Range	Auto	Automatycznie wybierz sygnał skali kolorów.
	Pełne	Pełny zakres kolorów
	Ograniczone	Ograniczony zakres kolorów
Informacje Display Information	Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego, doprowadzonego z karty graficznej komputera.INFO Więcej informacji na temat rozdzielczości oraz częstotliwości odświeżania można znaleźć w instrukcji obsługi karty graficznej.

* Option niedostępna dla rozdzielczości 16:9.

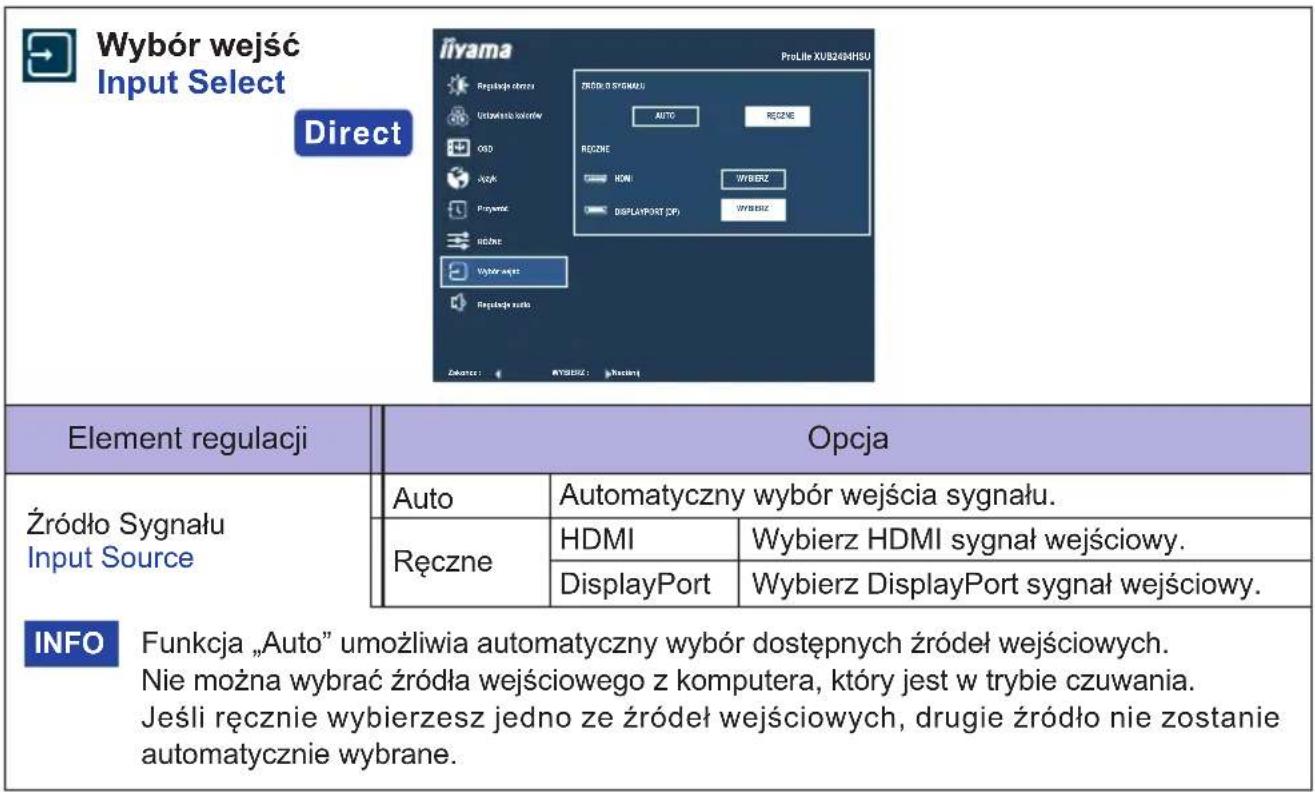

Wybór wejść Input Select Direct liyama ProLite XUB2404HSU Regulaje obrotu ZRODŁO SYGNAŁU AUTO REŻNE UGD REŻNE HOMI WYBIERZ DISPLAYPORT (CP) WYBIERZ REŻNE Wybór wejść Regulaje udło Zakcna: 1 WYBIERZ: 2 Raściną! Element regulacji Opcja Źródło Sygnału Input Source Auto Automatyczny wybór wejścia sygnału. Ręczne HDMI Wybierz HDMI sygnał wejściowy. DisplayPort Wybierz DisplayPort sygnał wejściowy. INFO Funkcja „Auto” umożliwia automatyczny wybór dostępnych źródeł wejściowych. Nie można wybrać źródła wejściowego z komputera, który jest w trybie czuwania. Jeśli ręcznie wybierzesz jedno ze źródeł wejściowych, drugie źródło nie zostanie automatycznie wybrane.

Direct

Wykonując następujące operacje, możesz pominąć te elementy Menu i bezpośrednio wyświetlić opcję.

- Wybór wejść : Przechyl Joystick do tyłu, kiedy nie jest wyświetlane Menu ekranowe.

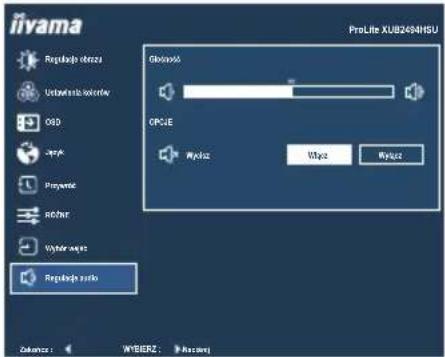

Regulacje audioAudio Settings
Element regulacji Problem	/ OpcjaJoystick
GłośnośćVolumeDirect	Zbyt cichoZbyt głośno
WyciszMute Audio	Włącz	Tymczasowo wyłącza dźwięk.
	Wyłącz	Przywraca poprzedni poziom głośności dźwięku.

Direct

Wykonując następujące operacje, możesz pominąć te elementy Menu i wyświetlić bezpośrednio skalę regulacji.

● Głośność : Przechyl Joystick [→], kiedy nie jest wyświetlane Menu ekranowe.

■ Blokada

Menu OSD można zablokować, aby uniemożliwić przypadkowe wprowadzenie zmian.

1. Upewnij się, że monitor jest włączony.
2. Blokada menu OSD jest aktywowana poprzez przechylenie Joystick [→] na około 10 sekund. Jeśli spróbujesz wejść w menu OSD poprzez Joystick, na ekranie pojawi się infomacja „Menu OSD zablokowane”.
3. Blokada menu OSD jest deaktywowana poprzez ponowne przechylenie Joystick [→] przez około 10 sekund.

Funkcję Przycisku zasilania można zablokować, aby uniknąć przypadkowego włączenia zasilania.

1. Upewnij się, że monitor jest włączony.
2. Funkcja Przycisku zasilania zostanie zablokowana przez przechylenie Joystick [⇐] przez około 10 sekund. Jeśli spróbujesz wyłączyć monitor, naciskając Joystick, na ekranie pojawi się komunika „Przycisk Power zablokowany”.
3. Funkcja Przycisku zasilania zostanie odblokowana poprzez ponowne przechylenie Joystick [←] na około 10 sekund.

FUNKCJA CZUWANIA

Ten produkt posiada funkcję czuwania. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany. Monitor przechodzi do trybu czuwania, jak to przedstawiono poniżej. Funkcja czuwania, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację czuwania.

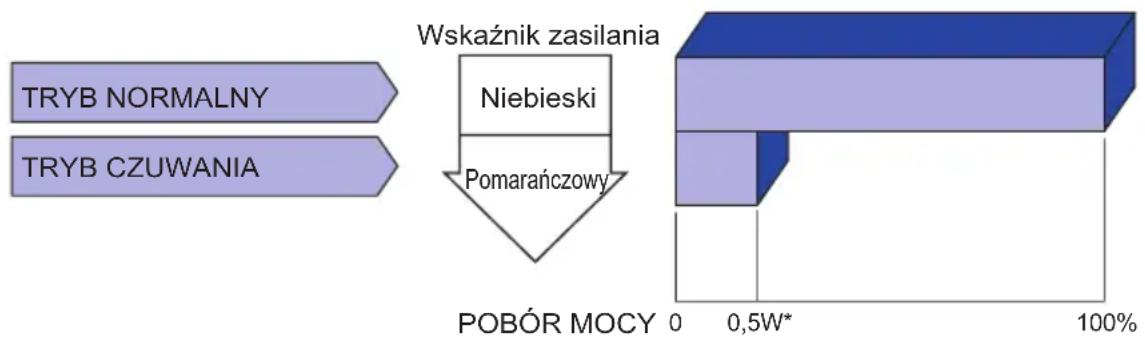

■ Tryb czuwania

Kiedy zostaną wyłączone sygnał wideo z komputera, monitor przechodzi do trybu czuwania, który zapewnia obniżenie zużycia energii do poziomu poniżej 0,5W*. Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu czuwania i obraz pojawia się po kilku sekundach.

* Gdy urządzenia USB nie są podłączone. (Dla ProLite XU(B)2494HSU, XU(B)2794HSU)

ROZWIĄZYWANIE PROBLEMÓW

Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu.

1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2.
2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne.
3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy.

Problem Sprawdź

① Obraz nie wyświetla się.

(Nie świeci wskaźnik zasilania.)

□ Czy kabel zasilania jest prawidłowo umieszczony w gnieździe.
□ Czy zostało włączone zasilanie.
□ Czy w gnieździe prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie.
□ Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki.
□ Zwiększ kontrast i/lub jasność.
□ Czy komputer jest włączony.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
□ Czy monitor jest w trybie czuwania – dotknij klawiatury lub myszki.
□ Czy komputer jest włączony.
□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.

(Wskaźnik zasilania ma kolor niebieski.)

(Wskaźnik zasilania świeci pomarańczowym światłem.)

② Brak synchronizacji ekranu.

□ Czy został prawidłowo przyłączony kabel sygnałowy.
□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.

③ Obraz nie jest na środku ekranu.

□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.

④ Ekran jest zbyt jasny lub zbyt ciemny.

□ Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora.

⑤ Drga obraz na ekranie.

□ Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora.

□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.

⑥ Brak dźwięku.

□ Czy włączony jest sprzęt audio (komputer itp.).
□ Czy głośność jest ustawiona.
□ Czy wyciszenie jest wyłączone.
□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

⑦ Dźwięk jest zbyt głośny lub zbyt cichy.

□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

INFORMACJE NA TEMAT RECYKLINGU

Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska.

Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.

DODATEK

Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejjszego zawiadomienia.

DANE TECHNICZNE : ProLite XUB2494HS(U)

		ProLite XUB2494HSU ProLite XUB2494HS
Kategoria 24"
Panel LCD	Technologia paneli VA
	Rozmiar Przekątna: 60,5cm / 23,8"
	Wielkość plamki 0,275mm w poziomie × 0,275mm w pionie
	Jasność 250cd/m	2(Typowa), 175cd/m2(Domyślne / Oszczędność energii)
	Współczynnik kontrastu	3000 : 1 (Typowe), Funkcja Kontrast ACR dostępna
	Kąt widzenia	W prawo / w lewo: 89° każdy, w górę / w dół: 89° każdy (Typowy)
	Czas reakcji 4ms (Gray - Gray)
Liczba wyświetlanych kolorów		Około 16,7 mln
Częstotliwość synchronizacji		Poziomej: 30,0-85,0kHz, Pionowej: 55-75Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		HDMI / DisplayPort: 1920 × 1080 75Hz
Złącze sygnału wejściowego HDMI ×1, DisplayPort ×1
Sygnał wejściowy wizji		HDMI, DisplayPort
Standard USB USB3,0 (DC5V, 900mA) –
Ilość portów USB Typ portu		1 Upstream: Seria B2 Downstream: Seria A	–
Gniazdo słuchawkowa Gniazdo ø 3,5mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maksymalny rozmiar ekranu		Szer. 527,0mm × wys. 296,5mm / szer. 20,7" × 11,7" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240V, 50/60Hz, 1,5A
Zużycie energii		19W typowe *	19W typowe
		Tryb czuwania: maksymalnie 0,5W, Tryb wyłączenia: maksymalnie 0,3W
Wymiary		540,0 × 373,5 - 523,5 × 209,5(224,5)mm / 21,3 × 14,7 - 20,6 × 8,2(8,8)" (Szer.×Wys.×Głęb.)
Waga netto		4,8kg / 10,6lbs
Kąt		Pochylenia: W tył: 23°, Do przodu: 5°Piwot: W prawo / w lewo: 45° każdyObrót: Zgodnie ze wskazówkami zegara / Przeciwnie do ruchu wskazówek zegara: 90° każdy
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 90% (bez kondensacji pary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, VCCI, PSE

INFO

* Gdy urządzenia USB nie są podłączone.

DANE TECHNICZNE : ProLite XU2494HS(U)

		ProLite XU2494HSU ProLite	XU2494HS
Kategoria 24"
Panel LCD	Technologia paneli VA
	Rozmiar Przekątna: 60,5cm / 23,8"
	Wielkość plamki 0,275mm w poziomie × 0,275mm w pionie
	Jasność 250cd/m	^2 (Typowa), 175cd/m ^2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	3000 : 1 (Typowe), Funkcja Kontrast ACR dostępna
	Kąt widzenia	W prawo / w lewo: 89° każdy, w górę / w dół: 89° każdy (Typowy)
	Czas reakcji 4ms (Gray - Gray)
Liczba wyświetlanych kolorów		Około 16,7 mln
Częstotliwość synchronizacji		Poziomej: 30,0-85,0kHz, Pionowej: 55-75Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		HDMI / DisplayPort: 1920 × 1080 75Hz
Złącze sygnału wejściowego		HDMI ×1, DisplayPort ×1
Sygnał wejściowy wizji		HDMI, DisplayPort
Standard USB USB3,0 (DC5V, 900mA) –
Ilość portów USB Typ portu		1 Upstream: Seria B2 Downstream: Seria A	–
Gniazdo słuchawkowa Gniazdo ø 3,5mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maksymalny rozmiar ekranu Szer. 527,0mm × wys. 296,5mm / szer. 20,7" × 11,7" wys
Źródło zasilania		Źródło prądu przemiennego o napięciu 100-240V, 50/60Hz, 1,5A
Zużycie energii		19W typowe *	19W typowe
		Tryb czuwania: maksymalnie 0,5W, Tryb wyłączenia: maksymalnie 0,3W
Wymiary		540,0 × 400,5 × 200,0mm / 21,3 × 15,8 × 7,9" (Szer.×Wys.×Głęb.)
Waga netto		3,2kg / 7,0lbs
Kąt pochylenia		W tyl: 22°, Do przodu: 4°
Warunki środowiska		Podczas pracy: Temperatura 5 do 35°C / 41 do 95°FWilgotność 10 do 90% (bez kondensacji pary wodnej)Składowanie: Temperatura -20 do 60°C / -4 do 140°FWilgotność 10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, VCCI, PSE

INFO * Gdy urządzenia USB nie są podłączone.

Kategoria 27"
Panel LCD	Technologia paneli VA
	Rozmiar Przekątna: 68,5cm / 27"
	Wielkość plamki 0,311mm w poziomie × 0,311mm w pionie
	Jasność 250cd/m	^2 (Typowa), 165cd/ m^2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	3000 : 1 (Typowe), Funkcja Kontrast ACR dostępna
	Kąt widzenia	W prawo / w lewo: 89° każdy, w górę / w dół: 89° każdy (Typowy)
	Czas reakcji 4ms (Gray - Gray)
Liczba wyświetlanych kolorów		Około 16,7 mln
Częstotliwość synchronizacji Poziomej: 30,0-85,0kHz, Pionowej: 55-75Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		HDMI / DisplayPort: 1920 × 1080 75Hz
Złącze sygnału wejściowego HDMI ×1, DisplayPort ×1
Sygnał wejściowy wizji		HDMI, DisplayPort
Standard USB USB3,0 (DC5V, 900mA)
Ilość portów USB Typ portu		1 Upstream: Seria B2 Downstream: Seria A
Gniazdo słuchawkowa Gniazdo ø 3,5mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maksymalny rozmiar ekranu Szer. 596,7mm × wys. 335,7mm / szer. 23,5" × 13,2" wys
Źródło zasilania źródło prądu przemiennego o napięciu 100-240V, 50/60Hz, 1,5A
Zużycie energii *		25W typoweTryb czuwania: maksymalnie 0,5W, Tryb wyłączenia: maksymalnie 0,3W
Wymiary		615,0 × 396,0 - 546,0 × 209,5(224,5)mm / 24,2 × 15,6 - 21,5 × 8,2(8,8)" (Szer.×Wys.×Głęb.)
Waga netto		5,5kg / 12,0lbs
Kąt		Pochylenia: W tył: 23°, Do przodu: 5°Piwot: W prawo / w lewo: 45° każdyObrót: Zgodnie ze wskazówkami zegara / Przeciwnie do ruchu wskazówek zegara: 90° każdy
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°FWilgotność 10 do 90% (bez kondensacji pary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°FWilgotność 10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, VCCI, PSE

INFO

* Gdy urządzenia USB nie są podłączone.

DANE TECHNICZNE : ProLite XU2794HSU

Kategoria 27"
Panel LCD	Technologia paneli VA
	Rozmiar Przekątna: 68,5cm / 27"
	Wielkość plamki 0,31 mm w poziomie × 0,311mm w pionie
	Jasność 250cd/m	^2 (Typowa), 165cd/ m^2 (Domyślne / Oszczędność energii)
	Współczynnik kontrastu	3000 : 1 (Typowe), Funkcja Kontrast ACR dostępna
	Kąt widzenia	W prawo / w lewo: 89° każdy, w górę / w dół: 89° każdy (Typowy)
	Czas reakcji 4ms (Gray - Gray)
Liczba wyświetlanych kolorów		Około 16,7 mln
Częstotliwość synchronizacji		Poziomej: 30,0-85,0kHz, Pionowej: 55-75Hz
Natywna rozdzielczość 1920 × 1080, 2,1 megapikseli
Maksymalna obsługiwana rozdzielczość		HDMI / DisplayPort: 1920 × 1080 75Hz
Złącze sygnału wejściowego HDMI ×1, DisplayPort ×1
Sygnał wejściowy wizji		HDMI, DisplayPort
Standard USB USB3,0 (DC5V, 900mA)
Ilość portów USB Typ portu		1 Upstream: Seria B2 Downstream: Seria A
Gniazdo słuchawkowa Gniazdo ø 3,5mm typu mini jack (Stereo)
Głośniki 2W × 2 (Głośniki stereo)
Maksymalny rozmiar ekranu Szer. 596,7mm × wys. 335,7mm / szer. 23,5" × 13,2" wys
Źródło zasilania źródło prądu		przemiennego o napięciu 100-240V, 50/60Hz, 1,5A
Zużycie energii *		25W typoweTryb czuwania: maksymalnie 0,5W, Tryb wyłączenia: maksymalnie 0,3W
Wymiary		615,0 × 442,5 × 220,5mm / 24,2 × 17,4 × 8,7" (Szer.×Wys.×Głęb.)
Waga netto		3,9kg / 8,6lbs
Kąt pochylenia		W tył: 22°, Do przodu: 4°
Warunki środowiska		Podczas pracy: Temperatura 5 do 35°C / 41 do 95°FWilgotność 10 do 90% (bez kondensacji pary wodnej)Składowanie: Temperatura -20 do 60°C / -4 do 140°FWilgotność 10 do 90% (bez kondensacji pary wodnej)
Certyfikaty		CE, UKCA, TÜV-Bauart, VCCI, PSE

INFO * Gdy urządzenia USB nie są podłączone.

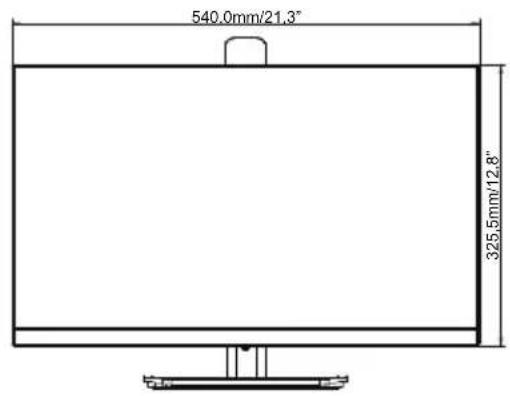

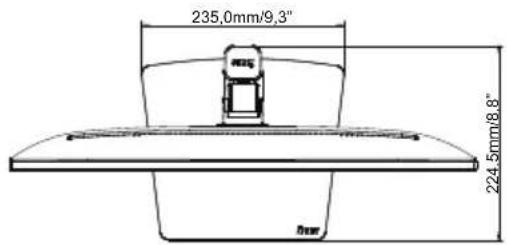

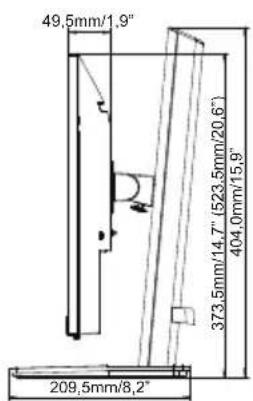

WYMIARY : ProLite XUB2494HS(U)

540.0mm/21.3" 325.5mm/12.8"

49.5mm/1,9" 373.5mm/14,7"(1523.5mm/20,6") 404.0mm/15,9" 209,5mm/8,2"

( ) : w nawiasach podano wartości maksymalne

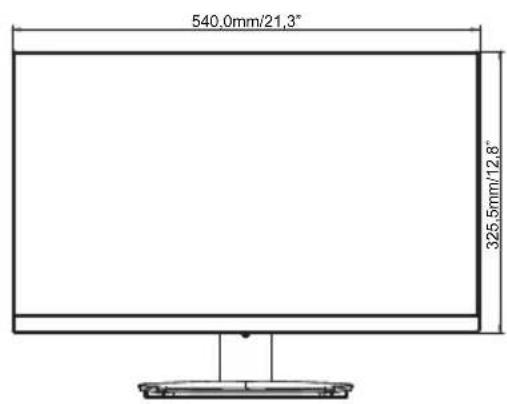

WYMIARY : ProLite XU2494HS(U)

540.0mm/21,3" 325.5mm/12,8"

49,5mm/1,9" 400,5mm/15,8" 155,0mm/6,1"

246.0mm/9.7" 200.0mm/7.9"

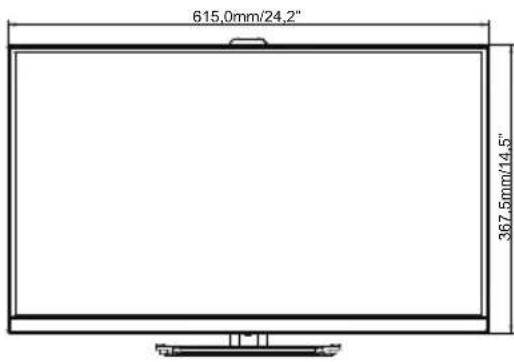

WYMIARY : ProLite XUB2794HSU

615,0mm/24,2" 367.5mm/14,5"
