INSTRUKCJA OBSŁUGI G-MASTER GB3266QSU-B1 IIYAMA

Bardzo dziękujemy za wybranie monitora LCD firmy iiyama.

Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor.

Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

POLSKI

DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE

Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE "Dyrektywa EMC", 2014/35/UE "Dyrektywa niskiego napięcia", 2009/125/WE "Dyrektywa ErP" i 2011/65/UE "Dyrektywa RoHS".

Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem.

Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem http://www.iiyama.com

■ Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia.
■ Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli.
■ Numer rejestracyjny w systemie Eprel : 352835

SPIS TREŚCI

Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym.

NIGDY NIE ZDEJMUJ OBUDOWY

Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym.

NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA

Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie.

USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI

Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia.

NIE UŻYWAJ MONITORA W POBLIŻU WODY

Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub obliania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym.

MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU

Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym.

CHROŃ PRZEWODY

Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym.

NIEKORZYSTNE WARUNKI POGODOWE

Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym.

UWAGA

MIEJSCE USTAWIENIA MONITORA

Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor.

NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJACYH ZAGROŻENIE

W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała.

UTRZYMUJ DOBRA WENTYLACJE

Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10 cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie.

ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA

Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym.

ODŁACZAJ PRZEWODY MONITORA

Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami.

PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ

Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym.

UMIESZCZANIE MONITORA NA KOMPUTERZE

Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera.

UWAGA NA RECE I PALCE!

■ Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

UWAGA ODNOŚNIE UŻYTKOWANIA 24/7

Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku.

INNE ZALECENIA

ZALECENIA DOTYCZĄCE ERGONOMII

W celu wyeliminowania zmeczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości 40-60 cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku.

SPECJALNE UWAGI NA TEMAT MONITORÓW LCD

Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu.

INFO

■ Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu.
■ W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu.
■ Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu.

OBSŁUGA KLIENTA

INFO

■ Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania.

CZYSZCZENIE

OSTRZEŻENIE

Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama.
■ Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora.
■ W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu.
■ Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD.
Rozcieńczalnik
Środki do czyszczenia w aerozolu
Czysta benzyna
Wosk
Środki czyszczące o działaniu ściernym
Rozpuszczalniki kwasowe lub zasadowe
■ Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy.

UWAGA

INFO

OBUDOWA

Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką.

EKRAN

Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki.

LCD

Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD.

ZANIM URUCHOMISZ MONITOR

WŁAŚCIWOŚCI

Obsługuje rozdzielczości do 2560 × 1440
Wysoki kontrast 3000:1 (typowy), dostępna funkcja Kontrast podwyższony / Jasność 400 cd/m ^2 (typowy)
◆ Czas reakcji na film ruchomy 1ms
Współpracuje z technologią AMD FreeSync™ Premium
Flicker-free
◆ Redukcja niebieskiego światła
◆ Cyfrowe wygładzanie znaków
Głośniki Stereo 2 × 5W

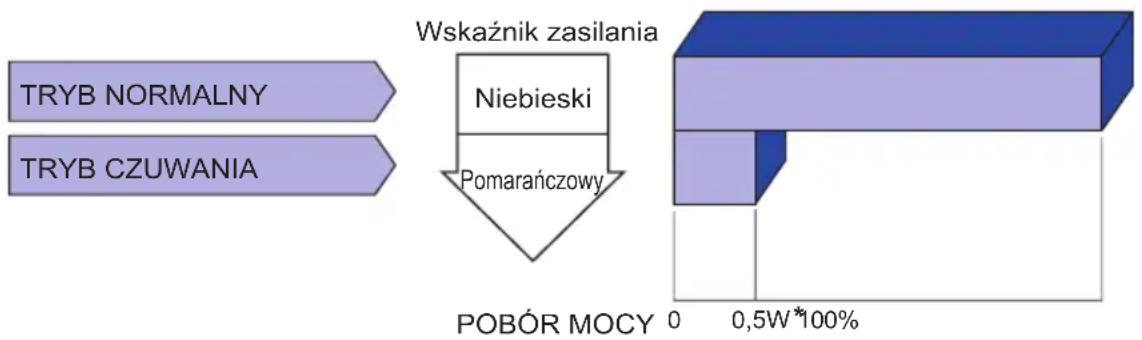

◆ Funkcja czuwania (zgodność ze standardem VESA DPMS)
Zgodność ze standardem za mocowania VESA (100mm×100mm)
◆ Miejsce na blokadę zabezpieczającą

KONTROLA ZAWARTOŚCI OPAKOWANIA

Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama.

■ Zasilacz Sieciowy ^*1

■ Kabel zasilający*2

■ Kabel HDMI

■ Kabel DisplayPort

■ Kabel USB

■ Podstawa stopki ze śrubą

■ Instrukcja bezpieczeństwa

■ Skrócona instrukcja obsługi

UWAGA

*1 Dane techniczne Zasilacza Sieciowego

Nazwa typu ADP-120RH BB
Producent	DELTA ELECTRONICS, INC.3 Tungyuan Road,Chungli Industrial Zone,Taoyuan County 32063, Taiwan
Napięcie wejściowe 100-240VAC
Wejściowa częstotliwość AC 50-60Hz
Napięcie wyjściowe 19,0VDC
Prąd wyjściowy 6,32A
Moc wyjściowa	120,1W
Średnia efektywność czynna	Minimum 90,9%
Wydajność przy niskim obciążeniu (10%)	Minimum 90,9%
Pobór mocy bez obciążenia	Maksymalnie 0,12W

*² Parametry znamionowe kabel zasilającego dla obszarów, gdzie stosowane jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o wyższych parametrach znamionowych niż podane powyżej, musi być stosowany kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych. Konieczne jest używanie zatwierdzonego kabel zasilającego o specyfikacji równej lub lepszej od H05VVF, 3G, 0,75mm².

INSTALACJA

OSTRZEŻENIE

■ Przed instalacją upewnij się, że ściana, suficie lub ramię pulpitu wytrzyma ciężar monitora i mocowania.

[MONTAŻ NAŚCIENNY]

OSTRZEŻENIE

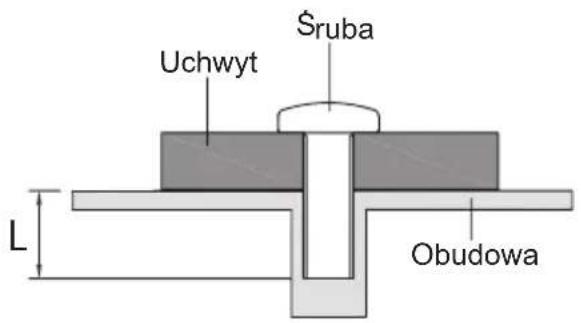

Jeśli chcesz powiesić monitor na ścianie, użyj śrub M4 (4 sztuki) z podkładką. Jej długość dostosuj go grubości uchwytu tak, aby długość śruby "L" wynosiła 8 mm. Dłuższa śruba może uszkodzić części elektryczne wewnątrz monitora i w konsekwencji doprowadzić do porażenia prądem lub uszkodzenia monitora.

Uchwyt Śruba L Obudowa

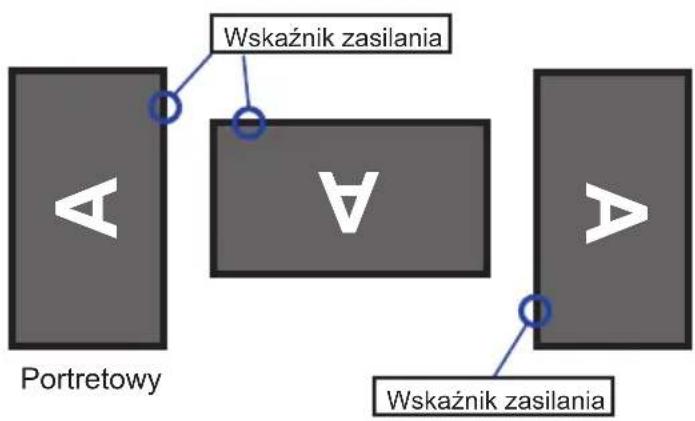

[OBRÓT OBRAZU]

Monitor może być używany wyłącznie w pozycji poziomej. Nie obracaj i nie używaj monitora w żadnej innej pozycji.

Dostępny

A Krajobrazowy Wskaźnik zasilania

Niedostępny

MONTAŻ I DEMONTAŻ STOPKI

UWAGA

■ Umieść monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia.
■ Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia.
■ Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć uszkodzeń lub porażenia prądem elektrycznym.

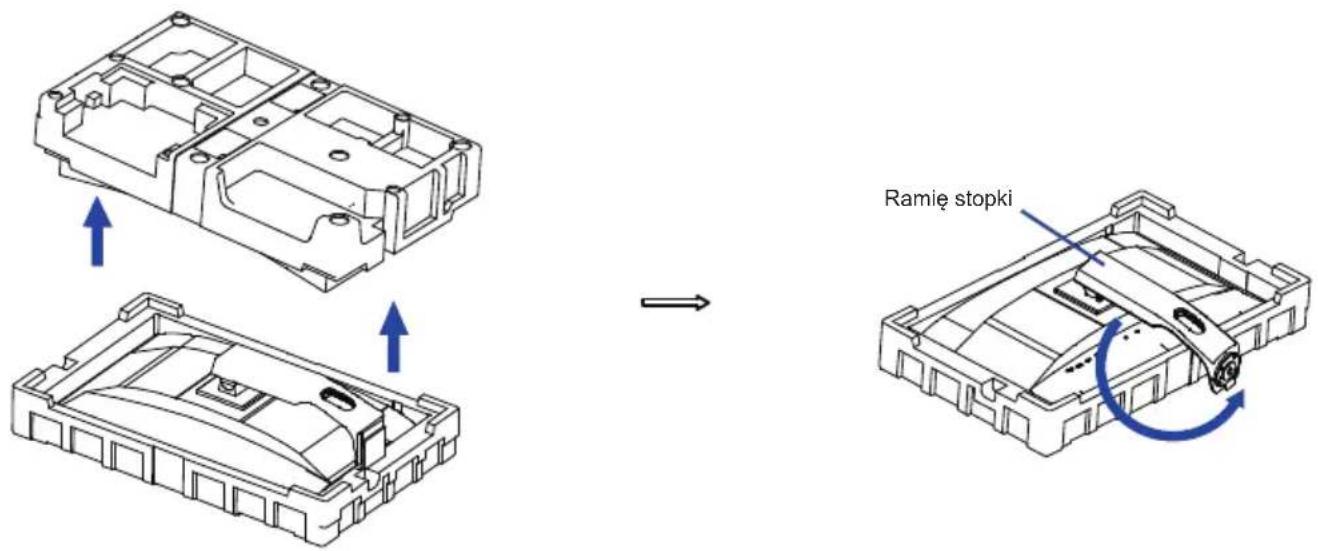

① Jak pokazano poniżej, umieść całą zawartość wyjątką z kartonu na płaskiej powierzchni, z ekranem skierowanym w dół.
② Zdejmij zabezpieczenie z tyłu i obróć Ramię stopki 90 stopni

Ramię stopki

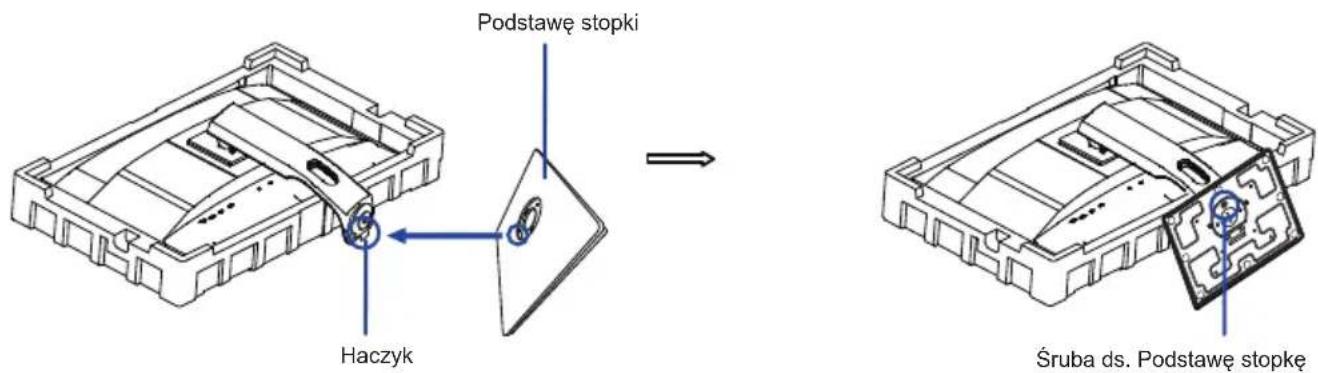

③ Zamocuj Podstawę stopki postępując zgodnie z rysunkiem pokazanym poniżej.
④ Dokręć „śrubę skrzydełkową”, aby przymocować Podstawę stopki do monitora.

Podstawę stopki Haczyk Śruba ds. Podstawę stopkę

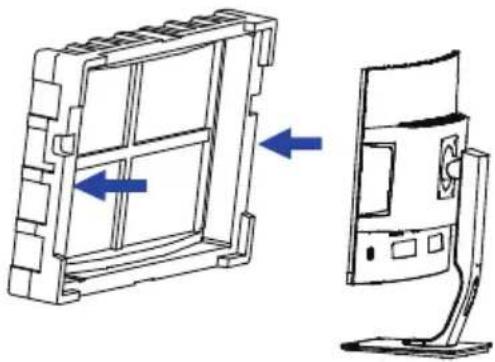

⑤ Ustaw monitor pionowo, a następnie zdejmij zabezpieczenie z przodu monitora.

① Umieść zabezpieczenie przodu monitora na płaskiej powierzchni i położ monitor ekranem do dołu.
② Poluzuj „śrubę skrzydełkową”, aby wyjąć Podstawę stopki z monitora.

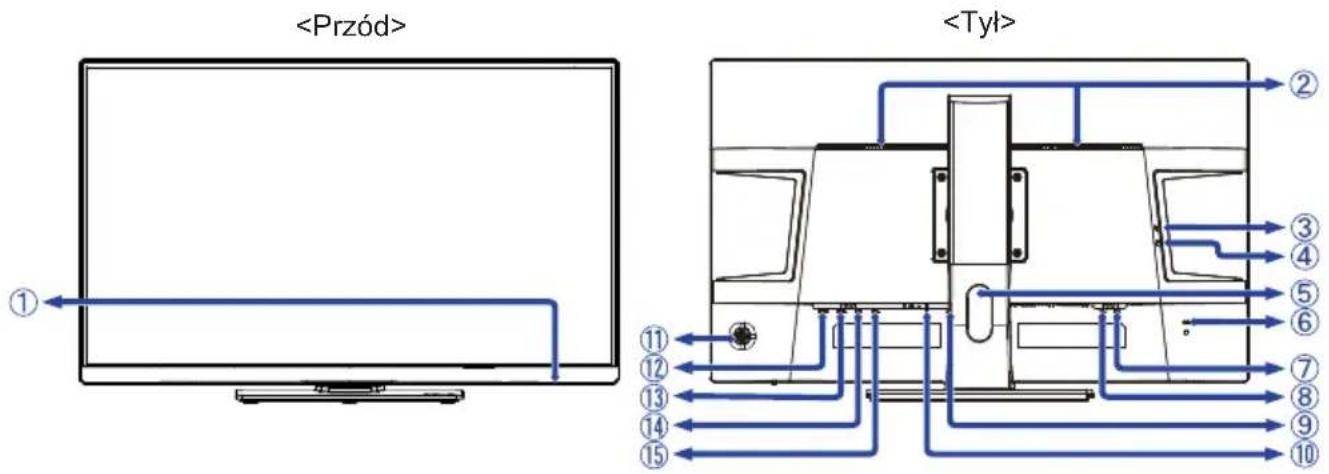

ELEMENTY STERUJĄCE I ZŁĄCZA

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟Λ

① Wskaźnik zasilania

INFO Niebieski: Normalne działanie

Pomarańczowy: Tryb czuwania

② Głośniki
③ Złącze USB (3,0) DOWN (5V, 900mA)
④ Złącze USB (3,0) DOWN (5V, 900mA)
⑤ Otwór na kable
⑥ Miejsce na blokadę zabezpieczającą

INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem.

⑦ Złącze USB (3,0) UP ()
⑧ Złącza USB (2,0) DOWN (5V, 500mA)
⑨ Złącze do Zasilacza Sieciowego (→Prąd stały)
⑩ Gniazdo słuchawkowe ( )
⑪ Przycisk nawigacji

Przełącznik zasilania / Menu (☐)

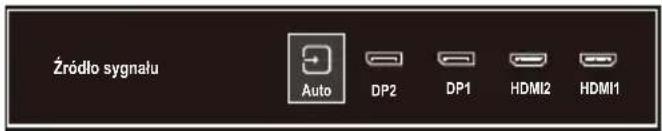

W góre / Wybór wejścia [▲] *

W dół [▼]

Lewy / Tryb Eco [◀] *

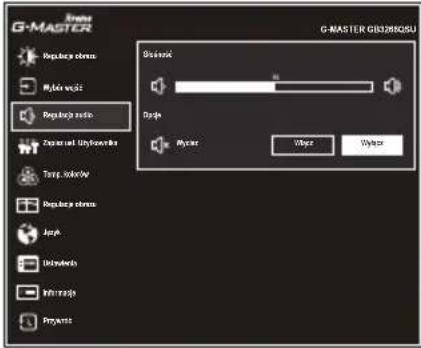

Prawy / Głośność [▶] *

⑫ Złącze HDMI (HDMI1)
⑬ Złącze HDMI (HDMI2)
⑭ Złącze DisplayPort (DP1)
⑮ Złącze DisplayPort (DP2)

* Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji.

PODŁĄCZANIE MONITORA

① Upewnij się, czy komputer i monitor są wyłączone.
② Przewodem sygnałowym połącz monitor z komputerem.
③ Podłącz komputer do monitora kablem USB.
④ Podłącz zasilacz do monitora, a kabel zasilający najpierw do zasilacza, a następnie do źródła prądu.
⑤ Włącz monitor i komputer.

INFO

■ Upewnij się, że instalacja w budynku ma wyłącznik automatyczny 120/240V, 20A (maksymalnie).
■ Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama.
■ Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego.
■ Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne.
■ Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu.

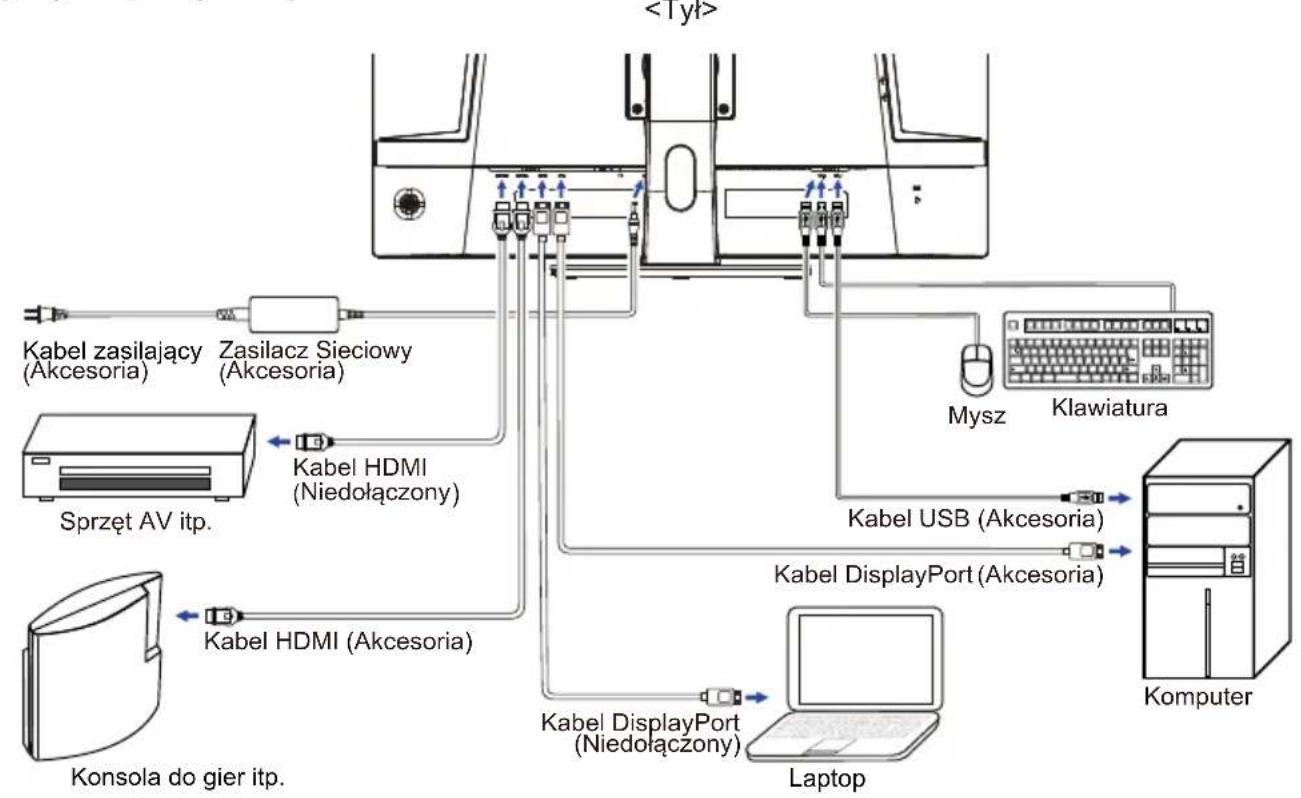

[Przykład podłączenia]


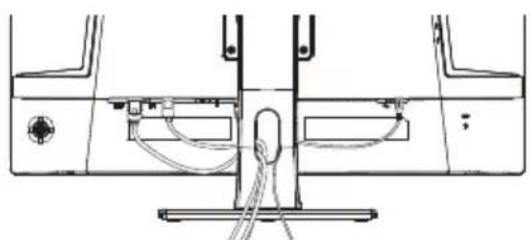

[Uchwyt na kable]

Przełoż kable przez Otwór na kable, aby je połączyć.

■ Synchronizacja sygnałów

Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 29.

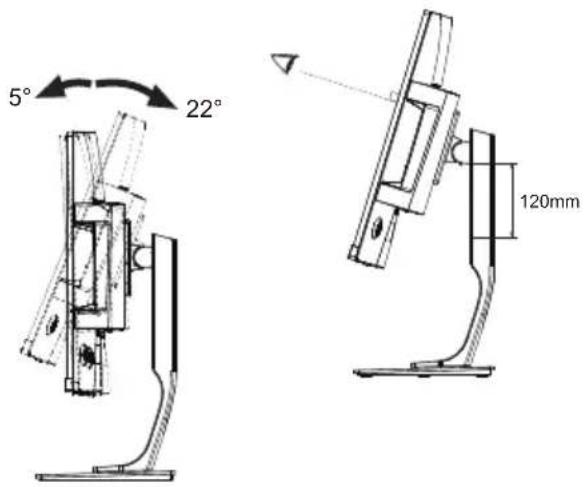

REGULACJA WYSOKOŚCI I KĄTA WIDZENIA

■ Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań.
■ Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia.
■ Panel LCD można ustawić na maksymalnej wysokości 120 mm. Kąty nachylenia względem użytkownika mogą wynosić do 45° w lewo i prawo, do 22° w tył i 5° do przodu.

UWAGA

■Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu.
■ Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni.
■ Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia.

Monitora Stopka

5° 22° 120mm

45° 45°

OBSŁUGA MONITORA

W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymać w fabryce predefiniowane ustawienia synchronizacji (patrz str. 29). Możesz także dostosować obraz wykonując przedstawione poniżej operacje na przyciskach.

① Naciśnij przycisk Menu, aby uruchomić funkcję Menu ekranowego (OSD).

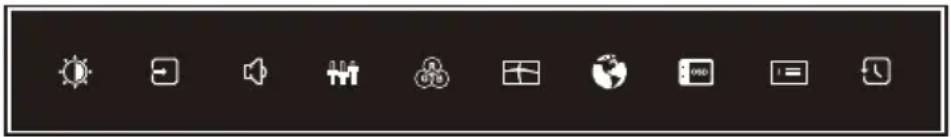

② Za pomocą przycisków ◀ wybierz Menu zawierające element, który chcesz dostosować lub ustawić, a następnie naciśnij przycisk Menu.
③ Użyj przycisków ▲, aby podświetlić żądaną ikonę regulacji / ustawienia, a następnie naciśnij przycisk Menu.
④ Użyj ponownie przycisków ◀, aby dokonać odpowiedniej regulacji lub ustawienia, a następnie naciśnij przycisk Menu.
⑤ Naciśnij przycisk ◀, aby wyjść z menu, a właśnie wprowadzone ustawienie lub ustawienie zostanie automatycznie zapisane.

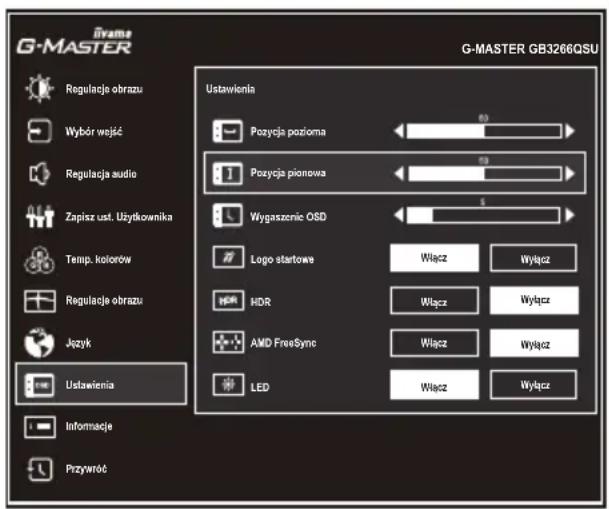

Na przykład, aby dokonać korekty położenia OSD w pionie, wybierz pozycję Ustawienia, a następnie naciśnij przycisk Menu. Potem użyj przycisków ▲ / ▼wybierz Pozycja pionowa. Skala regulacji staje się aktywna po naciśnięciu przycisku Menu.

Wtedy użyj przycisków ◀ / ▶ do zmiany ustawienia położenia OSD w pionie. Pozycja menu OSD w pionie będzie się zmieniać w miarę przeprowadzanych ustawień.

G-MASTER G-MASTER GB3266QSU Regulacja obrazu Wybór wejść Regulacja audio Zapisz ust. Użytkownika Temp. kolorów Regulacje obrazu Język Ustawienia Informacje Przywró Ustawienia Pozycja pozioma Pozycja pianowa Wygaszenie OSD Logo startowe Włącz Wyłącz HDR Włącz Wyłącz AMD FreeSync Włącz Włącz LED Włącz Wyłącz

Naciśnij przycisk Menu, a na koniec przycisk ◀, aby zamknąć funkcję wyświetlania na ekranie. Wszystkie zmiany są zapisywane w pamięci.

INFO

■ W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu Wygaszenie OSD. Również naciśnięcie przycisku ◀ powoduje szybkie wyłączenie Menu ekranowego.
■ W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego.
■ Wszelkie ustawienia obowiązują zawsze dla wszystkich rozdzielczości.

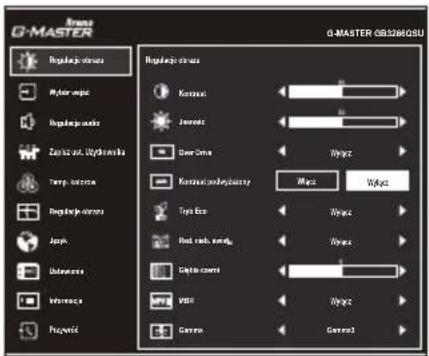

Regulacje obrazu *1 Picture Adjust

G-MASTER Regular zones Motor maps Regular zones Zybrack ul. Ujybrakwa Temp. snow Regular zones Japic Unknown Unknown Regular zones Kontress Jansett Dover Time Kontress/curbs/burzy Wyes Wyes Top line Red lines, snowy Green lines Wyes Wyes Control Control

Element regulacji Pro	blem / Opcja		Przyciski, które należy naciskać
KontrastContrast		Zbyt mdły obrazZbyt intensywny obraz
Jasność *2Brightness		Zbyt ciemny obrazZbyt jasny obraz
Over DriveOverdrive		Wyłącz / -2 / -1 / 0 / +1 / +2Poprawia czas przejścia dla odcieni szarości.Skutkuje to szybszym czasem reakcji.
Kontrast podwyższonyAdv. Contrast		Włącz	Podwyższony współczynnik kontrastu
		Wyłącz	Typowy współczynnik kontrastu
Tryb EcoDirectEco		Wyłącz	Normalne
		Mode 1	Jasność podświetlenia jest niższa.
		Mode 2	Jasność lub podświetlenie są zredukowane bardziej niż w Mode 1.
		Mode 3	Jasność lub podświetlenie są zredukowane bardziej niż w Mode 2.
Red. nieb. św.Blue Light Reducer		Wyłącz	Normalne
		Mode 1	Niebieskie światło jest zredukowane.
		Mode 2	Niebieskie światło jest zredukowane bardziej niż w Mode 1.
		Mode 3	Niebieskie światło jest zredukowane bardziej niż w Mode 2.
Głębia czerniBlack Tuner		Od -5 do +5Regulacje cieni
MBR *3MBR		Wyłącz / -2 / -1 / 0 / +1 / +2Poprawi to czas reakcji animowanego obrazu na panelu LCD.
GammaGamma		Gamma1
		Gamma2
		Gamma3

*1 Dostępność każdego elementu zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć w poniższej Matryca korelacji funkcji.
*2 Dokonaj regulacji parametru Jasność, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny.
*3 MBR jest dostępny tylko wtedy, gdy częstotliwość odświeżania jest wyższa niż 75 Hz.

■ Matryca korelacji funkcji

Wybrany przedmiot\Aktywny przedmiot	Regulacje obrazu Regulacje obrazu Ustawienia
	Kontrast podwyższony	Tryb Eco	Red. nieb. św.	MBR	i-Style Colour	Tryb Direct Drive	Regulacje trybu video	HDR	AMD Fee Sync
					Standard Gry sportowe Gry FPS Gry strategiczne Tekst	Wyłącz	Z wyjątkiem Pełny
Kontrast	–	√	√ √		–	√	√	–	√
Jasność	–	–	√	–	–	√	√	–	√
Over Drive	√ √	√		––––				√	√
Kontrast podwyższony		––	––			√	√	–	–
Tryb Eco	–		–	––		√ √	√	√
Red. nieb. św.	––		––			√	√	–	√
Głębia czerni	√ √	√		–	–	√	√	–	√
MBR	–– –			–		√	√	–	–
Gamma	√ √	√ √		√	√ √			–	√

√ : Dostępny
- : Niedostępne

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Tryb Eco : Naciśnij przycisk ◀ kiedy nie jest wyświetlane menu.

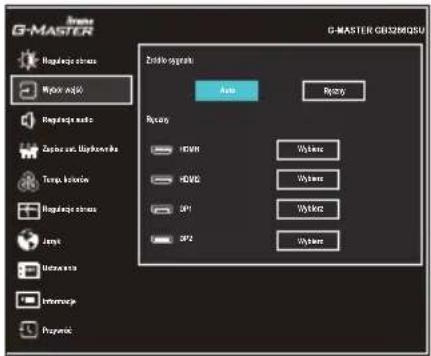

Wybór wejść Input Select

Direct

G-MASTER GPS280GSI Status status Auto Backup Backup HIVN Wyclez HIVN2 Wyclez SP1 Wyclez SP2 Wyclez

Element regulacji		Opcja
Źródło sygnału Input Source		Auto		Wyszukaj dostępne wejścia sygnału i wybierz automatycznie pierwsze z nich.
		Ręczny	HDMI1	Wybierz Cyfrowy (HDMI1) sygnał wejściowy.
			HDMI2	Wybierz Cyfrowy (HDMI2) sygnał wejściowy.
			DP1	Wybierz Cyfrowy (DisplayPort1) sygnał wejściowy.
			DP2	Wybierz Cyfrowy (DisplayPort2) sygnał wejściowy.

INFO

Źródła nie można przełączać automatycznie, jeśli wcześniej wybrane zostanie HDMI oraz DisplayPort.

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję.

- Wybór wejść : Naciśnij przycisk ▲, kiedy nie jest wyświetlane Menu ekranowe.

Źródło sygnału Auto DP2 DP1 HDMI2 HDMI1

[YG26A] Regulacja audioAudio Adjust
Element regulacji Problem / Opcja Przyciski, które należy naciskać
GłośnośćVolume Direct	Zbyt cichoZbyt głośno
WyciszMute	Włącz	Tymczasowo wyłącza dźwięk.
	Wyłącz	Przywraca poprzedni poziom głośności dźwięku.
INFO Parametry Cisza Włącz oraz Cisza Wyłącz przełącza się w następujący sposóbnaciskając przycisków ◀/► Włącz → Wyłącz→

Direct

Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio skalę regulacji.

- Głośność : Naciśnij przycisk ▶, kiedy nie jest wyświetlane Menu ekranowe.

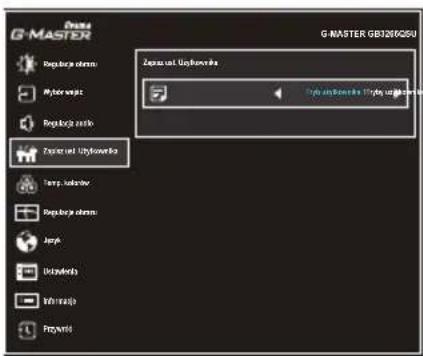

Zapisz ust. Użytkownika Store User Setting

G-MASTER GB12042SU Zapacat Udykowota Zapacat Udykowota Tarp - kolorer Zapacat Udykowota Jeryk Udzakodki Intrazda Proporti

Element regulacji Opcja
Tryby użytkownikaUser Modes		Zachowaj ustawienia ekranu.Tryb użytkownika 1
		Zachowaj ustawienia ekranu. Tryb użytkownika 2
		Zachowaj ustawienia ekranu.Tryb użytkownika 3
INFO Możesz zapamiętać swoje ustawienia.Ustawienia, które można zapamiętać:Kontrast, Jasność, Over Drive, Kontrast podwyższony, Tryb Eco, Głębia czerni, MBR,Gamma, Głośność, Wycisz, Temp. kolorów, Ostre i miękkie, Regulacje trybu video

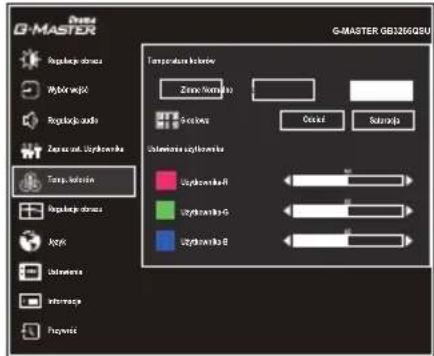

Temp. kolorów \* Color Settings

G-MASTER G-MASTER GB326/GSU Temperature Isolation Zone: Normalize Currents Currents Uzyklimka R Uzyklimka G Uzyklimka B

Element regulacji Problem	Elem / Opcja	Przyciski, które należy naciskać
Temperatura kolorówColor Temperature	Zimne	Zimny kolor
	Normalne	Normalny kolor
	Ciepłe	Ciepły kolor
6-osiowa6-Axis	Odcień	Czerw.	Zbyt słabyZbyt mocny
		Zółt.
		Ziel.
		Cyjan
		Nieb.
		Magenta
	Saturacja	Czerw.	Zbyt słabyZbyt mocny
		Zółt.
		Ziel.
		Cyjan
		Nieb.
		Magenta
Ustawienia użytkownikaUser Preset	Użytkownika-R	Zbyt słabyZbyt mocny
	Użytkownika-G
	Użytkownika-B

* Wyłączone, gdy aktywny jest Red. nieb. św. (Reduktor niebieskiego światła) lub HDR.

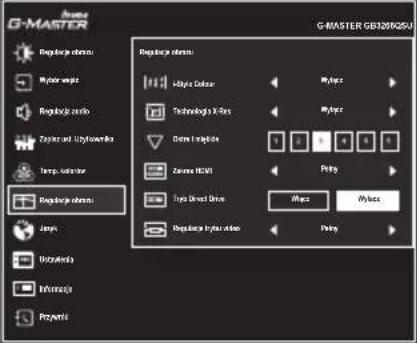

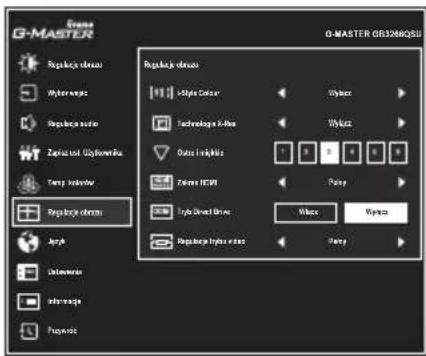

Regulacje obrazuImage Adjust
Element regulacji Opcja		Przyciski, które należy naciskać
i-Style Colouri-Style Color		Wyłącz	Powrót do ustawień dokonanych w regulacjach koloru (z wyłączeniem i-style Colour).
		Standard	Ogólny dla środowiska Windows i domyślnych ustawień monitora
		Gry sportowe	Do gier sportowe
		Gry FPS	Do gier FPS
		Gry strategiczne Do	gier strategiczne
		Tekst	Do edycji i oglądania tekstu
		Tryb użytkownika 1	Zastosuj zachowane ustawienia.
		Tryb użytkownika 2	Zastosuj zachowane ustawienia.
		Tryb użytkownika 3	Zastosuj zachowane ustawienia.
Technologia X-Res *1X-Res Technology		Wyłącz	Normalne
		Miękkie	Popraw ostrość krawędzi.
		Średni	Popraw ostrość krawędzi bardziej niż w opcji Miękkie.
		Wyostrzone	Popraw ostrość krawędzi bardziej niż w opcji Średnie.
Ostre i miękkieSharp and Soft		1 2 3 4 5 6Możesz dokonać zmiany ostrości obrazu w skali od 1 do 6 (ostry-miękki). Naciskaj przycisk►, aby zmieniać ostrość obrazu w kolejności liczbowej. Naciskaj przycisk◄, aby zmieniać ostrość obrazu w kolejości odwrotnej.
Zakres HDMI *2HDMI Range		Pełny	Pełny zakres kolorów
		Ograniczony	Ograniczony zakres kolorów
Tryb Direct Drive *3Direct Drive Mode		Włącz	Redukcja opóźnień w w wyświetlaniu obrazu.
		Wyłącz	Normalne
INFO Zmiana rozdzielczości, odświeżania lub wyłączenie/włączenie monitora może spowodować dezaktywację funkcji Tryb Direct Drive.

*1 Wyłączone, gdy aktywny jest HDR.

*2 Dostępne tylko dla wejścia HDMI.

*3 Wyłączone, gdy aktywny jest Kontrast podwyższony lub MBR.

Regulacje obrazu Image Adjust

G-MASTER GB324MQSU Regulator class Myowergate Regulator audio Zapierant Ujyfornika Temp Indicator Regulator class AryA Submersion Inferenage Propertise Regulator class Style Color Technology & Area Data Intervals Zoom HCM Turb Direct Drive Regulator Index Rate Wlink Wlink Painy Wlink Wlink Wlink Wlink

Element regulacji Opcja
Regulacje trybu videoVideo Mode Adjust	Pełny	Widok pełnoekranowy
	17inch	Format obrazu monitora 17” (5 : 4)
	19inch	Format obrazu monitora 19” (5 : 4)
	19.5inch	Format obrazu monitora 19,5” (16 : 9)
	21.5inch	Format obrazu monitora 21,5” (16 : 9)
	23inch	Format obrazu monitora 23” (16 : 9)
	23.6inch	Format obrazu monitora 23,6” (16 : 9)
	23.8inch	Format obrazu monitora 23,8” (16 : 9)
	24inch	Format obrazu monitora 24” (16 : 9)
	27inch	Format obrazu monitora 27” (16 : 9)

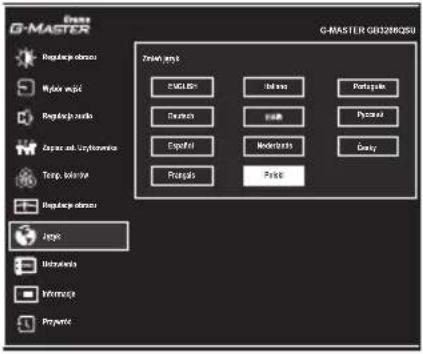

Język Language

G-MASTER G-MASTER GB128W2SU Zrzej項目: FUGLED Open Portugals Open Pycnost Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Open Ogelt Unrealista Informaie Bryantec

Element regulacji Opcja
JęzykLanguage		English	Angielski		Nederlands Holenderski
		Deutsch	Niemiecki		Polski Polski
		Español	Hiszpański		Português Portugalski
		Français	Francuski		Русский Rosyjski
		Italiano	Włoski		Česky Czeski
		日本語	Japoński

Element regulacji Problem / Opcja Przyciski, które należy naciskać
Pozycja pozioma OSD Horizontal Position	OSD jest za bardzo na lewo OSD jest za bardzo na prawo
Pozycja pionowa OSD Vertical Position	OSD zbyt nisko OSD zbyt wysoko
Wygaszenie OSD OSD Time	Możesz ustawić czas wyświetlania menu OSD od 5 do 30 sekund.
Logo startowe Opening Logo	Włącz	Logo G-MASTER wyświetla się gdy monitor jest włączony.
	Wyłącz	Logo G-MASTER nie wyświetla się gdy monitor jest włączony.
HDR * HDR	Włącz	Dla sygnału HDR (High Dynamic Range)
	Wyłącz	Dla normalnego sygnału
AMD FreeSync * AMD FreeSync	Włącz Włącz obsługę Freesync.
	Wyłącz	Freesync jest wyłączona.
LED LED	Włącz	Dioda świecąca Wskaźnik Zasilania jest włączona.
	Wyłącz	Dioda świecąca Wskaźnik Zasilania jest wyłączona.
INFO Diodę Wskaźnik Zasilania należy wyłączyć, jeśli jej światło przeszkadza.

* Dostępność każdego elementu zależy od tego, który element jest aktywowany. Więcej informacji można znaleźć w poniższej Matryca korelacji funkcji.

■ Matryca korelacji funkcji

Aktywny przedmiotWybrany przedmiot	Regulacje obrazu Regulacje obrazu
	Kontrast podwyższony	Tryb Eco	Red. nieb. św.	MBR	i-Style Colour	Tryb Direct Drive	Regulacje trybu video
					Standard Gry sportowe Gry FPS Gry strategiczne Tekst	Wyłącz	Z wyjątkiem Pełny
HDR	----	-				√	√
AMD FreeSync	-	-	√	--	--

√ : Dostępny
—: Niedostępne

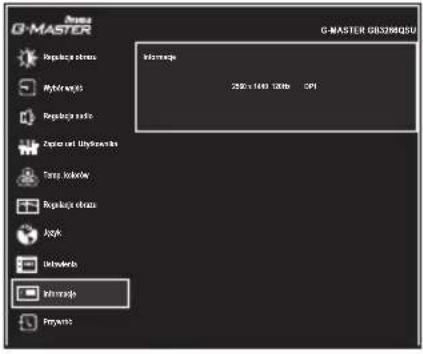

Informacje Display Information

Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego, doprowadzonego z karty graficznej komputera.

INFO

Więcej informacji na temat rozdzielczości oraz częstotliwości odświeżania można znaleźć w instrukcji obsługi karty graficznej.

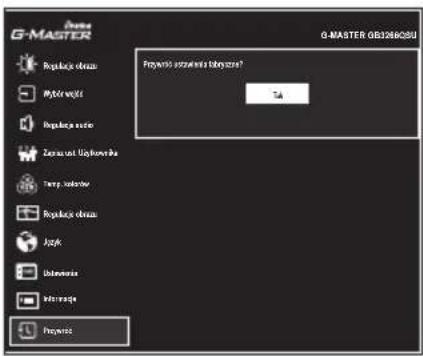

Przywróć Reset

Element regulacji Opcja
TakYes	Przywracane są ustawienia fabryczne.

- Blokada

1. Blokada Menu OSD jest aktywowana poprzez naciśnięcie przycisku ▼ przez około 10 sekund. Jeśli spróbujesz wejść w Menu OSD poprzez naciśnięcie przycisków, na ekranie pojawi się infomacja „Blokada OSD”.
2. Blokada Menu OSD jest deaktywowana poprzez ponowne naciśnięcie przycisku ▼ przez około 10 sekund.

1. Przełącznik zasilania i blokada Menu OSD zostaną aktywowane przez naciśnięcie przycisku ▲ przez około 10 sekund. Po naciśnięciu Przełącznika zasilania lub próbie uzyskania dostępu do Menu OSD na ekranie pojawi się komunikat „Blokada Power/OSD”.
2. Przełącznik zasilania i blokada Menu OSD zostaną dezaktywowane przez ponowne naciśnięcie przycisku ▲ przez około 10 sekund.

FUNKCJA CZUWANIA

Funkcja czuwania tego produktu jest zgodna z wymaganiami oszczędzania energii standardów VESA DPMS. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany.

Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze standardem VESA DPMS. Monitor przechodzi do trybu czuwania, jak to przedstawiono poniżej. Funkcja czuwania, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację czuwania.

■ Tryb czuwania

Kiedy zostaną wyłączone sygnał wideo z komputera, monitor przechodzi do trybu czuwania, który zapewnia obniżenie zużycia energii do poziomu poniżej 0,5W*. Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu czuwania i obraz pojawia się po kilku sekundach.

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

INFO

Monitor zużywa energię elektryczną nawet po przejściu do trybu czuwania. Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie jest używany, w nocy lub podczas weekendów.

ROZWIAZYWANIE PROBLEMÓW

Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu.

1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności 2.
2. Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne.
3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy.

Problem Sprawdź

① Obraz nie wyświetla się.

(Nie świeci wskaźnik zasilania.)	□ Czy kabel zasilania jest prawidłowo umieszczony w gnieżdzie.□ Czy zostało włączone zasilanie.□ Czy w gnieżdzie prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie.
(Wskaźnik zasilania ma kolor niebieski.)	□ Czy jest aktywny wygaszacz ekranu bez obrazu – dotknij klawiatury lub myszki.□ Zwiększ kontrast i/lub jasność.□ Czy komputer jest włączony.□ Czy został prawidłowo przyłączony kabel sygnałowy.□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
(Wskaźnik zasilania świeci pomarańczowym światłem.)	□ Czy monitor jest w trybie czuwania – dotknij klawiatury lub myszki.□ Czy komputer jest włączony.□ Czy został prawidłowo przyłączony kabel sygnałowy.□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
2 Brak synchronizacji ekranu.	□ Czy został prawidłowo przyłączony kabel sygnałowy.□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
3 Obraz nie jest na środku ekranu.	□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
4 Ekran jest zbyt jasny lub zbyt ciemny.	□ Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora.
5 Drga obraz na ekranie.	□ Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora.□ Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora.
6 Brak dźwięku.	□ Czy włączony jest sprzęt audio (komputer itp.).□ Czy głośność jest ustawiona.□ Czy wyciszenie jest wyłączone.□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.
7 Dźwięk jest zbyt głośny lub zbyt cichy.	□ Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora.

INFORMACJE NA TEMAT RECYKLINGU

Nie wyrzucaj swego monitora – przyczynisz się do lepszej ochrony środowiska.

Odwiedź naszą witrynę: www.iiyama.com, aby uzyskać informacje o recyklingu monitorów.

DODATEK

Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejjszego zawiadomienia.

DANE TECHNICZNE

Kategoria 32"
Panel LCD	Technologia paneli VA
	Rozmiar Przekątna: 80 cm	/ 31,5"
	Wielkość plamki 0,272 mm	w poziomie × 0,272 mm w pionie
	Jasność 400cd/m	^2 (typowa)
	Współczynnik kontrastu	3000 : 1 (typowe), funkcja Kontrast podwyższony dostępna
	Kąt widzenia	W prawo / w lewo : 89° każdy, w górę / w dół : 89° każdy (Typowy)
	MPRT 1ms
Liczba wyświetlanych kolorów Około 16,7 m
Częstotliwość synchronizacji		HDMI1: Poziomej: 30,0-115,0 kHz, Pionowej: 48-75 HzHDMI2: Poziomej: 30,0-225,0 kHz, Pionowej: 48-144 HzDisplayPort1/2: Poziomej: 30,0-225,0 kHz, Pionowej: 48-144 Hz
Natywna rozdzielczość 2560 × 1440, 3,7 megapikseli
Maks. obsługiwana rozdzielczość		HDMI1: 2560 × 1440, 75 HzHDMI2, DisplayPort1/2: 2560 × 1440, 144 Hz
Złącze sygnału wejściowego HDMI × 2, DisplayPort × 2
Standard Plug & Play VESA DDC2B		TM
Sygnał wejściowy wizji HDMI, DisplayPort
Standard USB		USB3,0 (DC5V, 900mA) × 2USB2,0 (DC5V, 500mA) × 2
Ilość portów USB Typ portu		1 Upstream : Seria B4 Downstream : Seria A
Gniazdo słuchawkowa Gniazdo ø 3,5 mm typu mini jack (stereo)
Głośniki 5W × 2 (głośniki stereo)
Maks. rozmiar ekranu		Szer. 697,3 mm × wys. 392,3 mm / szer. 27,5" × 15,4" wys
Źródło zasilania		19VDC, 6,32 A
Zasilacz Sieciowy (akcesoria)		Wejściowy: 100-240 VAC, 50/60 Hz
Zużycie energii*		47W (typowe), w trybie czuwania: maksymalnie 0,5W
Wymiary / waga netto		712,5 × 452,0 - 572,0 × 230,0mm / 28,1 × 17,8 - 22,5 × 9,1"(szer.×wys.×głęb.), 9,0kg / 19,8lbs
Kąt		Pochylenia: W tył: 22°, Do przodu: 5°Piwot: W prawo / w lewo: 45° każdy
Warunki środowiska		Podczas pracy: Temperatura Wilgotność 5 do 35°C / 41 do 95°F10 do 80% (bez kondensacji pary wodnej)Składowanie: Temperatura Wilgotność -20 do 60°C / -4 do 140°F5 do 85% (bez kondensacji pary wodnej)
Certyfikaty		CE, TÜV-Bauart, EAC

INFO

* Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału.

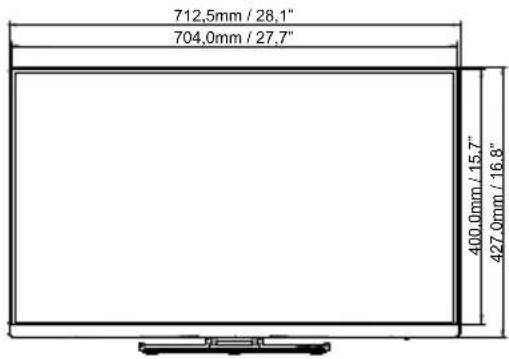

WYMIARY

712,5mm / 28,1" 704,0mm / 27,7" 400.0mm / 15,7" 427.0mm / 16,8"

95.5mm / 3.8" 452.0mm / 17.6" (672.0mm / 22.5)

230.0mm / 9,1" 300.0mm / 11,8"

( ) : w nawiasach podano wartości maksymalne

SYNCHRONIZACJA

Tryb wideo	Częstotliwość pozioma	Częstotliwość pionowa	Częstotliwość pasma wizyjnego
800 × 600	37,879kHz 60,	317Hz 40,000MHz
	46,875kHz 75,	000Hz 49,500MHz
1024 × 768	48,363kHz 60,	004Hz 65,000MHz
	60,023kHz 75,	029Hz 78,750MHz
1280 × 1024	63,981kHz 60,	020Hz 108,000MHz
	79,976kHz 75,	025Hz 135,000MHz
1920 × 1080 66	6,590kHz 59,930Hz	138,500MHz
2560 × 1440	88,787kHz 59,	951Hz 241,500MHz
	111,788kHz 74,	925Hz 295,120MHz
	150,849kHz 99,	900Hz 398,242MHz *
	182,817kHz 119,	880Hz 482,637MHz *
	221,970kHz 143,	856Hz 586,000MHz *

INFO

* Dostępne tylko dla wejść HDMI 2 / DisplayPort 1 / DisplayPort 2.
