INSTRUKCJA OBSŁUGI VDP-22A3 Eura

• Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.
• Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.
• Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

SPIS TREŚCI

BUDOWA i INSTALACJA WIDEODOMOFONU VDP-22A3....3

1. Budowa zestawu .... 3
2. Instalacja zestawu ....4

2.1. Instalacja modułu wewnętrznego (monitora)....4

2.2. Instalacja modułu zewnętrznego (kamery) 4

1. Schemat połączeń ....6

OBSŁUGA WIDEODOMOFONU VDP-22A3 6

1. Prowadzenie rozmowy wraz z podglądem 6

2. Funkcja podglądu....7

3. Otwieranie bramy wjazdowej lub dodatkowej furtki ..... 7

4. Rozbudowa wideodomofonu o unifon 8

CZYSZCZENIE i KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU ..... 8

ZANIM WEZWIESZ SERWIS – PORADY PRAKTYCZNE....9

SPECYFIKACJA TECHNICZNA ZESTAWU VDP-22A3 10

KARTA GWARANCYJNA....11

BUDOWA I INSTALACJA WIDEODOMOFONU

1. Budowa zestawu

Wideodomofon VDP-22A3 składa się z:

• modułu wewnętrznego (monitora) do montażu wewnątrz pomieszczenia,
• modułu zewnętrznego zawierającego kamerę, do montażu przy furtce lub drzwiach wejściowych,
• zasilacza prądu stałego.

Oprócz funkcji zwalniania rygla elektromagnetycznego przy drzwiach / furtce wideodomofon wyposażony jest w przycisk otwierający bramę wjazdową, garażową lub dodatkową furtkę.

Istnieje możliwość zasilania zestawu alternatywnie napięciem stałym 12V DC z zasilacza montowanego na szynie DIN.

1 2 5 8 3 4 6 7 Rys. 5 Rys. 6

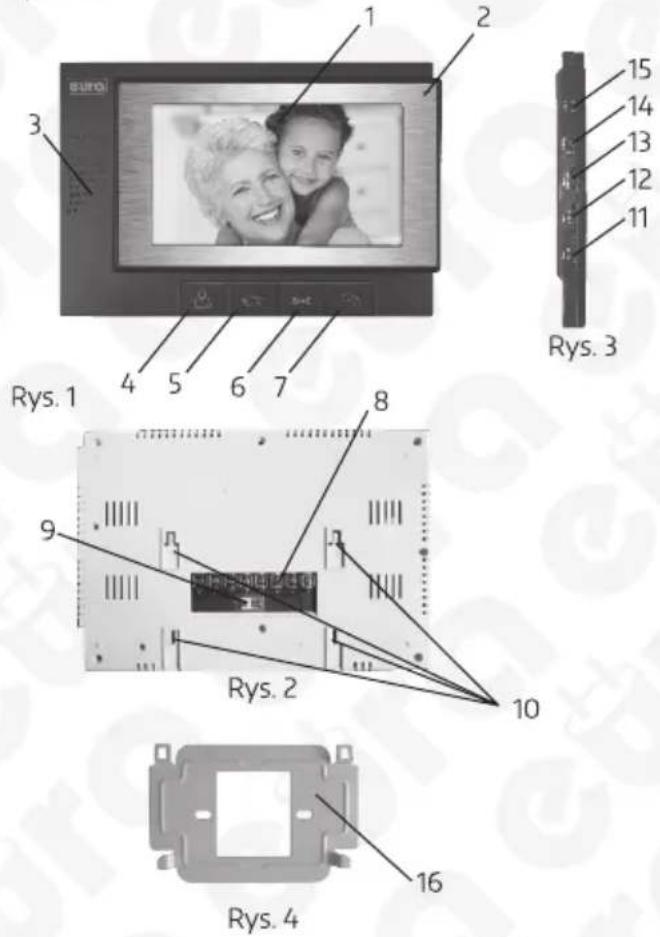

Moduł wewnętrzny (rys. 1–4) posiada:

1. Kolorowy monitor LCD TFT umożliwiający obserwację osoby dzwoniącej
2. Mikrofon
3. Głośnik
4. Przycisk podglądu
5. Przycisk otwierania drzwi/furtki (zwalniania rygla elektromagnetycznego)
6. Przycisk otwierania bramy
7. Przycisk prowadzenia rozmowy
8. Zaciski służące do podłączenia za pomocą przewodów: modułu zewnętrznego i rygła elektromagnetycznego
9. Gniazdo służace do podłączenia końcówki zasilacza 12V DC
10. Uchwyty mocujące moduł wewnętrzny na ramce montażowej
11. Regulację siły głosu
12. Regulację nasycenia kolorów
13. Regulację jasności obrazu
14. Przycisk wyboru melodii gongu
15. Przełącznik głośności melodii gongu (L/M/H)
16. Ramka montażowa przeznaczona do zawieszenia modułu na ścianie

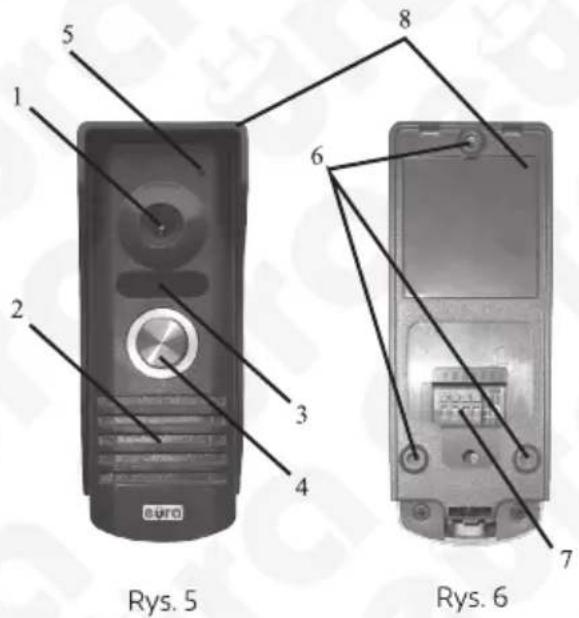

Moduł zewnętrzny (rys. 5-6) posiada:

1. Kamere kolorową
2. Głośnik
3. Diody LED (światło białe) umożliwiające obserwację otoczenia w nocy
4. Przycisk wywołujący
5. Mikrofon
6. Otwory do montażu daszku ochronego w ścianie
7. Zaciski do podłączenia modułu wewnętrznego za pomocą przewodu
8. Daszek ochronny

2. Instalacja zestawu

UWAGA!

Zalecane przekroje przewodów łączących oba moduły w zależności od ich długości powinny wynosić: 0 - 50m 4x0.5mm² 50m - 100m 4x0.75mm² Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2x0.75mm², podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego

4-żyłowego przewodu łączącego monitor z modułem zewnętrznym, jednego 2-żyłowego przewodu łączącego monitorzryglemelektromagnetycznymorazjednego2-żyłowegoprzewodułączącegomonitorzautomatembramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniejnależydokonaćpróbnegopodłączeniazestawucelemsprawdzeniapoprawnościjegodziałania.

2.1. Instalacja modułu wewnętrznego (monitora)

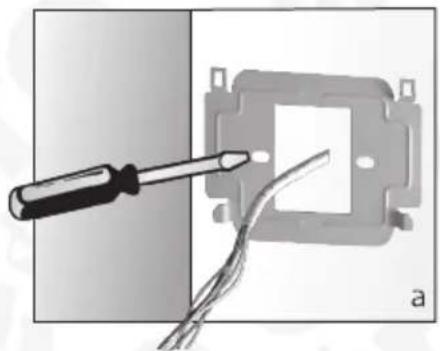

1. Do ściany przykręcamy dołączoną w zestawie ramkę montażową modułu wg rys. 7a w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

1. Do zacisków łączeniowych znajdujących się na odwrocie monitora (rys. 7b) podłączamy poszczególne żyły przewodu wg schematu (rys. 10)
2. Do gniazda (rys. 2 poz. 9) podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.
3. Na tylnej części obudowy monitora znajdują się 4 otwory (rys. 2 poz. 10) służące do wieszania tego modułu na ramce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym strzałką na rys. 7c, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.
4. Podłączyć zasilacz do sieci \~230V/50Hz.

2.2. Instalacja modułu zewnętrznego (kamery)

Moduł zewnętrzny jest fabrycznie przystosowany do montażu natynkowego.

UWAGA!

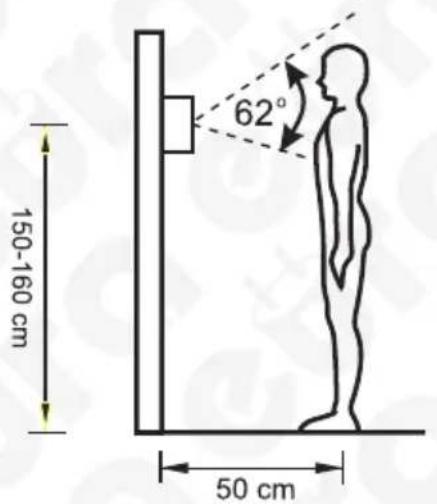

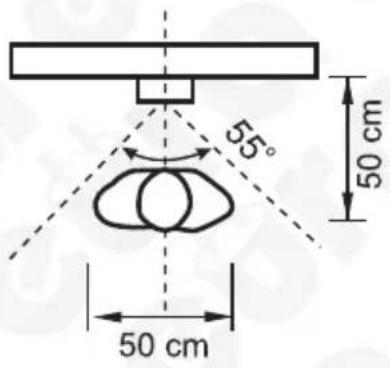

Właściwie umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca montażu modułu zewnętrznego. W tym celu należy najpierw zainstalować moduł wewnętrzny monitora łącząc go (wg zaleceń "Instalacja modułu wewnętrznego-monitora") z modułem zewnętrznym kamery, który na czas prób winna przytrzymać inna osoba. Kolejno należy podłączyć zasilanie sieciowe i przystąpić do wyboru właściwego miejsca montażu modułu kamery. Osobaprzytrzymującamodułkamerywinnazasymulowaćnormalnezadziałanie urządzenia iwywołaćdrugąosobę znajdującą się przymonitorzepoprzeznaciśnięcieprzycisku(rys.5,poz.4). Wtymczasieosobaprzymonitorze winna obserwowaćpolewidzeniakamery.Osobaprzytrzymującamodułkamery,napodstawiesugestiiswojegorozmówcy, musi ustawićją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworówmontażowych.

150-160 cm 50 cm 62°

55° 50 cm 50 cm

Rys. 8

UWAGA!

W razie montażu modułu w miejscu nie zabezpieczonym przed opadami atmosferycznymi konieczne jest zainstalowanie osłony nad modułem, która uniemożliwi przedostanie się wody do jego wnętrza.

USZKODZENIA SPOWODOWANE ZALANIEM MODUŁU NIE SĄ OBJĘTEGWARANCJA!

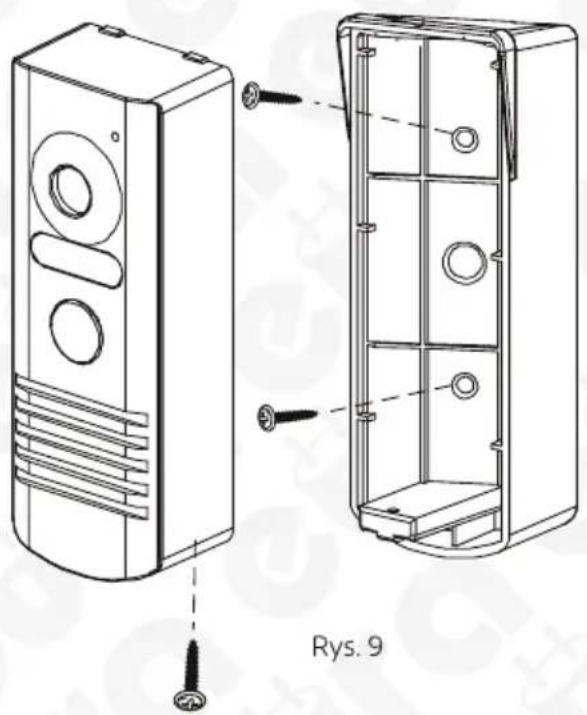

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę modułu zewnętrznego od daszka ochronnego (rys. 9).
2. Poprzez 3 otwory w dnie daszka ochronnego odznaczyć na ścianie miejsca na kołki montażowe.
3. W zaznaczonych miejscach nawiercić 3 otwory montażowe ∅ 5mm a następnie umieścić w nich 3 kołki montażowe.
4. Za pomocą 3 wkrętów montażowych przymocować daszek ochronny modułu zewnętrznego do ściany.
5. Podłączyć do kasety modułu 4 żyły przewodu biegnącego do monitora.
6. Umieścić kasetę modułu zewnętrznego w zamocowanym uprzednio do ściany daszku ochronnym oraz przykręcić dolną śrubę mocującą.

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania.

Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

Uwagi praktyczne dotyczące montażu modułu kamery

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słońce, reflektory, oświetlenie uliczne) gdyż może to spowodować jej nieprawidłową pracę i bardzo znaczne osłabienie widoczności.

Inne sposoby montażu

Producent nie zaleca innych niż wymieniony powyżej sposób montażu, niemniej wykwalifikowani instalatorzy mogą dokonać niezbędnych zmian.

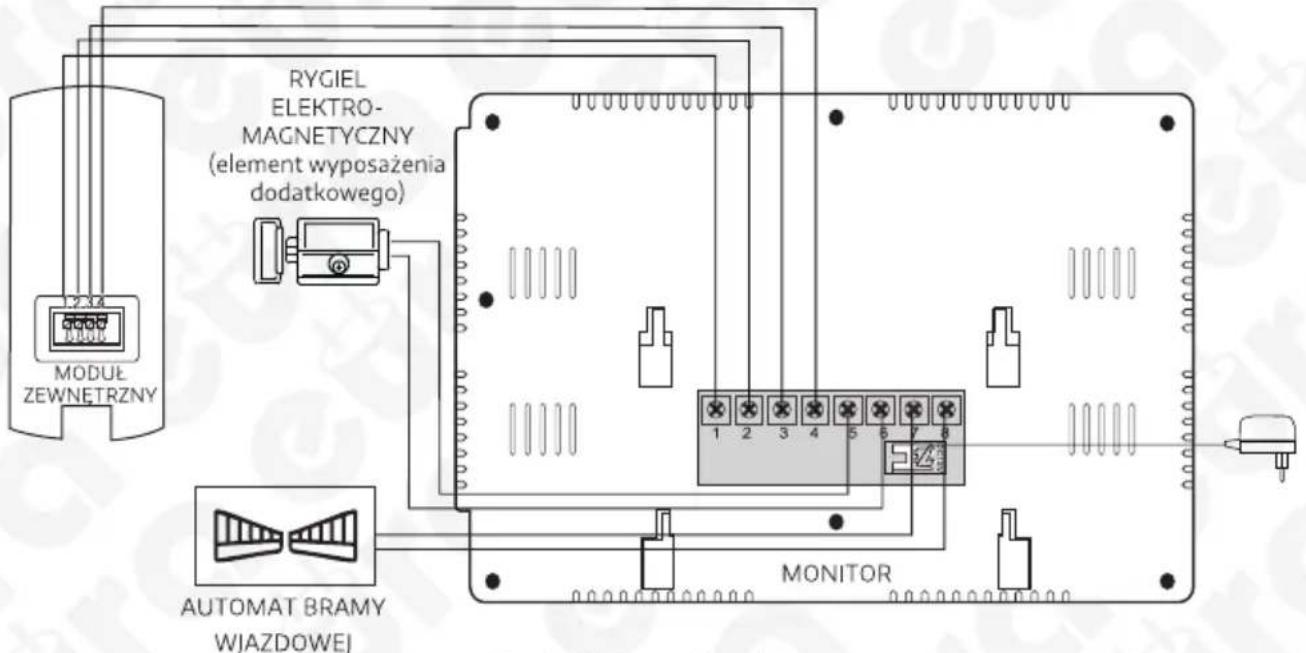

3. Schemat połączeń

Schemat połączeń systemu, w skład którego wchodzą: moduł zewnętrzny z kamerą, moduł wewnętrzny z monitorem, rygiel elektromagnetyczny, opcjonalny automat bramy wjazdowej lub garażowej i zasilacz pokazano na rys.10.

RYGIELELEKTRO- MAGETYCZNY (element wyposażenia dodatkowego) MODUL ZEWNETRZNY AUTOMAT BRAMY WJAZDOWEJ MONITOR

Rys. 10. Schemat połączeń zestawu

UWAGA!

Sterownie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O. (normalnie otwarte) wyprowadzone są na zaciski 7 i 8 monitora.

UWAGA!

Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączącymi moduł zewnętrzny z modułem wewnętrznym mogą wpłynąć niekorzystnie na działanie całego zestawu.

OBSŁUGA WIDEODOMOFONU VDP-22A3

4. Prowadzenie rozmowy wraz z podglądem

W momencie, gdy osoba dzwoniąca wciśnie przycisk wywołujący na kasecie modułu zewnętrznego (rys. 11), w module wewnętrznym uruchamia się sygnał gongu oraz automatycznie pojawia się obraz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy (rys. 1, poz.7) można prowadzić rozmowę (rys. 12). Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego otwarcia drzwi (zwolnienia rygla elektromagnetycznego) naciskając przycisk (rys. 1, poz. 5) na obudowie monitora lub zdalnego uruchomienia automatu bramy wjazdowej naciskając przycisk (rys. 1, poz. 6). Funkcja prowadzenia rozmowy wraz z podglądem uaktywni się na okres 2 minut i po tym czasie urządzenie powróci do trybu czuwania. W celu dalszej kontynuacji rozmowy należy powtórnie wcisnąć przycisk wywołania na module zewnętrznym lub wcisnąć kolejno przyciski: podglądu i prowadzenia rozmowy na module wewnętrznym. Odpowiednią jasność obrazu, nasycenie kolorów, głośność w module wewnętrznym, melodię gongu oraz jej głośność możemy ustawić potencjometrami i przełącznikami (rys. 3, poz. 11-14).

Istnieje możliwość uruchomienia kamery urządzenia w celu dyskretnej obserwacji tego, co dzieje się na zewnątrz bez konieczności wywołania z zewnątrz. Uruchamianie tej funkcji odbywa się poprzez wciśnięcie przycisku podglądu (rys. 1, poz. 4). W tym momencie na monitorze pojawia się obraz podglądu, który zniknie automatycznie po ok. 40 sekundach. Na czas działania funkcji podglądu głośnik modułu zewnętrznego pozostaje wyłączony.

6. Otwieranie bramy wjazdowej lub dodatkowej furtki

Oprócz zdalnego otwierania furtki lub drzwi wejściowych, wideodomofon VDP-22A3 oferuje również możliwość sterowania napędem bramy wjazdowej na posesję lub napędem bramy garażowej. Jeśli w lokalu użytkownika zainstalowany jest taki automat, istnieje możliwość podłączenia monitora wideodomofonu do wejścia sterującego automatem i późniejsze uruchamianie napędu bramy za pomocą przycisku (rys. 1, poz. 6) na przednim panelu monitora. Do podłączenia napędu bramy służą zaciski 7 i 8 z tyłu obudowy monitora (patrz schematna rys. 10).

Zaciski 7 i 8 stanowią wyjście przekaźnika typu N.O. (normalnie otwarte), zatem do poprawnej współpracy napęd bramy powinien mieć również możliwość wyzwalania krótkim zwarciem zacisków wejściowych (N.O.). W praktyce większość dostępnych na rynku automatów bramowych (jeśli nie wszystkie) wyposażone są w tego typu wejście sterujące. Wówczas zaciski 7 i 8 na wyjściu monitora wystarczy połączyć np. równolegle z przyciskiem zwiernym wewnątrz posesji, służącym do ręcznego uruchomienia napędu bramy. Istnieje możliwość podłączenia do zacisków 7 i 8 monitora standardowego rygla elektromagnetycznego, otwierającego np. drugą furtkę na posesję (rys. 13). Wówczas do zasilania rygla należy zastosować oddzielny zasilacz o parametrach (napięciu zasilania i wydajności prądowej) dostosowanych do parametrów tego rygla.

Rys. 13. Podłączenie dodatkowego rygla elektromagnetycznego (otwieranie dodatkowej furtki)

7. Rozbudowa wideodomofonu o unifon

Istnieje możliwość rozbudowy wideodomofonu VDP-22A3 o unifon ADA-30A3. Schemat pokazany jest na rys. 14.


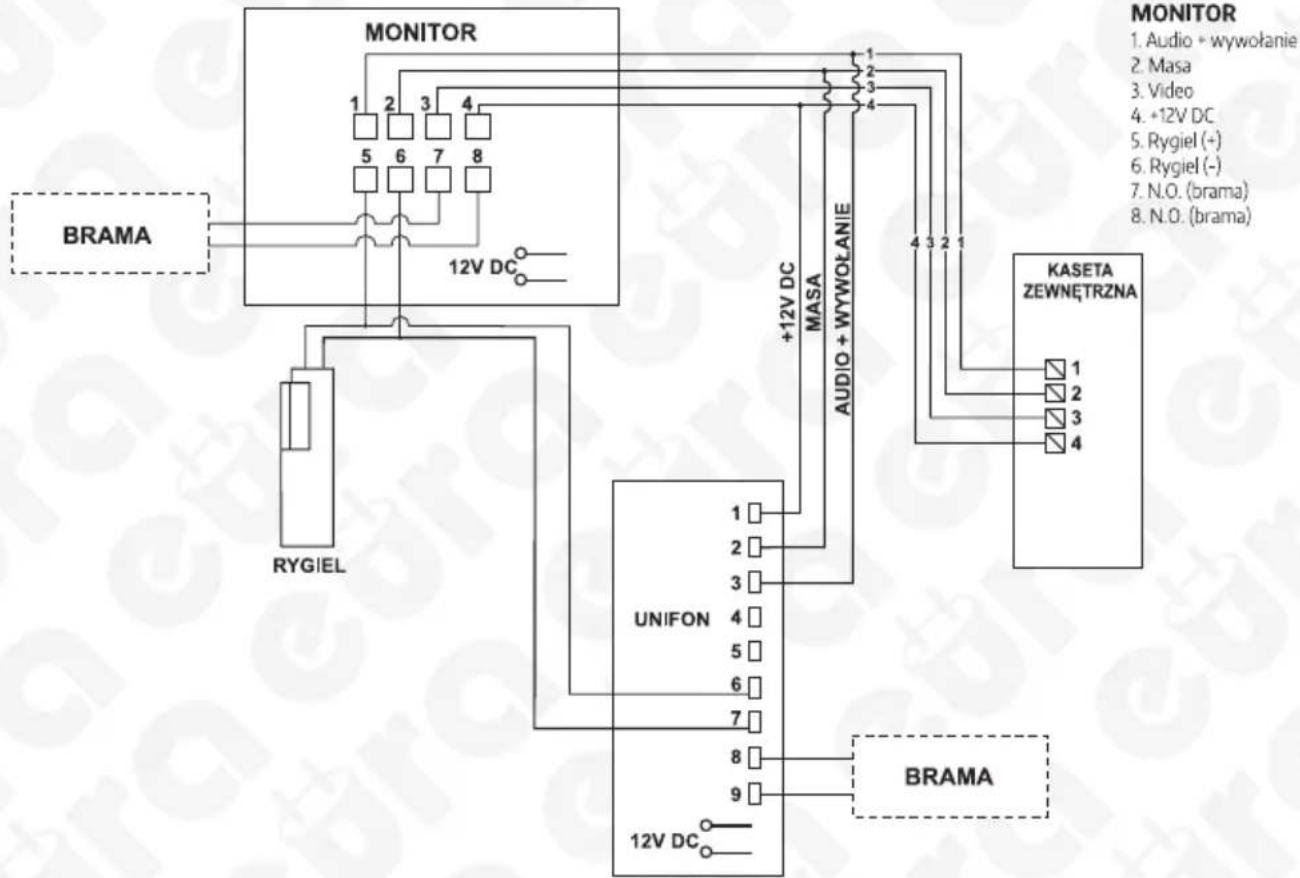

Rys. 14. Schemat rozbudowy wideodomofonu VDP-22A3 o unifon ADA-30A3

UWAGA!

1. Rygiel można otworzyć za pomocą unifonu i monitora pod warunkiem zachowania polaryzacji zasilania rygla.
2. Po wywołaniu z kasety zewnętrznej sygnał gongu uruchamia się jednocześnie w monitorze i unifonie. Po naciśnięciu przycisku odebrania rozmowy na monitorze unifon dalej emituje sygnał gongu – do momentu podniesienia słuchawki lub automatycznego wyłączenia gongu (po trzech sygnałach). Podobnie dzieje się, gdy rozmowa zostanie odebrana poprzez podniesienie słuchawki – monitor dalej będzie emitował sygnał gongu – do momentu wciśnięcia przycisku odebrania rozmowy lub automatycznego wyłączenia gongu (po trzech sygnałach). W przypadku odebrania rozmowy przez oba urządzenia – transmisja odbywa się jednocześnie w obu z nich, więc każdy użytkownik może włączyć się do już trwającej rozmowy.
3. Monitor i unifon muszą posiadać osobne źródła zasilania.
4. Zestaw można rozbudować maksymalnie do 1 monitora, 1 unifonu i 1 kasety.
5. Drugi przycisk unifonu może obsługiwać drugie wejście/bramę. Możliwe jest również jednoczesne podłączenie drugiego wejścia/bramy pod unifon i monitor.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia monitora czy kamery należy je czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

W wypadku blokowania się przycisku znajdującego się na module zewnętrznym należy go oczyścić używając wyłącznie środka penetrująco - konserwującego w sprayu (np. WD-40). Środek taki należy rozpylić na przycisk i pozostawić do wyschnięcia.

ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Przed oddaniem urządzenia do naprawy prosimy o przejrzenie poniższej listy, zawierającej kilka przykładów nieprawidłowego działania. Byeć może problem nie będzie wymagał interwencji serwisu. Poniższe ogólne porady nie uwzględniają objawów spowodowanych niewłaściwym połączeniem modułów systemu.

OBJAW	MOŻLIWE ROZWIAZANIE
Brak zasilania monitora	Sprawdź, czy urządzenie jest podłączone do sieci. Sprawdźzasilaniewgniazdku,podłączającinneurządzenie.
Brak obrazu na monitorze	Sprawdź czy została zachowana prawidłowa kolejność umieszczenia poszczególnych przewodów we wtyku łączącym kamerę zewnętrzną z monitorem. Poszczególne przewody łączące z moduł wewnętrzny z zewnętrznym muszą być połączone zgodnie zeschematem połączeniowym(patrzrys.10).
Obraz na monitorze jest bardzo jasny	Sprawdź czy kamera nie jest oświetlana bezpośrednio padającymi promieniami światła (np. słońce, reflektory, oświetlenie uliczne), w tym przypadku konieczna będzie zmiana położenia modułu zewnętrznego.
Podczas prowadzenia rozmowy lub używania funkcji "podglądu" na ekranie monitora pojawiają się przypadkowe zakłócenia	Należy wykluczyć możliwość oddziaływania na zestaw silnych pół elektromagnetycznych, które mogą generować np. telefony komórkowe czy inne urządzenia telekomunikacyjne.
Obraz na monitorze jest "zamglony"	Należy sprawdzić, czy zewnętrzna obudowa kamery nie jest zabrudzona.W razie konieczności należy ją wyczyścić, postępując zgodnie z zaleceniami punktu, dotyczącego konserwacji i czyszczenia. W wyniku zmian temperatury zewnętrznej na module kamery może osadzać się rosa a w okresie zimowym obudowa może ulegać oszronieniu.W wypadku wody można ją usunąć poprzez wytarcie miękką szmatką. Podobnie szron można usunąć używając ogrzanej szmatki. Nigdy nie należy używać przedmiotów mogących porysować plastikową osłonę kamery.
Przy niewystarczającym oświetleniu modułu zewnętrznego obraz na monitorze jest mniej wyraźny i zanikają kolory	Jest to zjawisko normalne, występujące przy niedostatecznym oświetleniu modułu zewnętrznego zawierającego tego typu kamerę kolorową. W celu poprawienia jakości obrazu w nocy, należy zastosować dodatkowe oświetlenie zewnętrzne w pobliżu kamery.

SPECYFIKACJA TECHNICZNA ZESTAWU VDP-22A3

ZESTAW
System	Eura Connect
Monitor	VDA-02A3
Kaseta zewnętrzna	VDA-11A3
Zasilacz	VZA-63A3
Napięcie zasilania	12 V DC
Parametry sygnału wideo	1Vp-p 75 Ohm CCIR
Ilość przewodów łączących	4
Ilość obsługiwanych lokali	1
Ilość obsługiwanych wejść	2
Interkom	Nie
Możliwa rozbudowa	Tak
MONITOR
Napięcie wyjściowe dla rygla elektromagnetycznego	12 V DC
Pobór mocy monitora - czuwanie / praca	0,2 W / 5 W
Wielkość ekranu monitora	7"
Typ ekranu	Kolor TFT-LCD
Rozdzielczość ekranu	480 × 234 pikseli
Ekran dotykowy	Nie
Ilość wyjść przekaźnikowych	1
Slot kart (SD / micro SD)	brak
Pamięć wewnętrzna obrazów	Brak
Możliwość rejestracji filmów	Nie
Ilość melodii gongu	8
Głośnomówiący	Tak
Język menu	brak
Funkcja ramki cyfrowej	Nie
Temperaturowy zakres pracy monitora	0°C ~ +30°C
Wymiary monitora (W x SZ x G)	160 x 240 x 17 mm
Waga netto monitora	0,85 kg
KASETA ZEWNETRZNA
Napięcie zasilania zwalniacza rygla	Brak
Pobór mocy kasety zewnętrznej (czuwanie / praca)	0,2 W / 5 W
Rozdzielczość obrazu	700 TVL
Kąt widzenia kamery w poziomie	55°
Typ przetwornika kamery	Kolor CMOS 1/4"
Czas aktywacji rygla	3 s
Materiał obudowy	Stop aluminium
Ilość wyjść przekaźnikowych	Brak
Sposób montażu kasety zewn.	Natynkowy
Regulacja położenia oka kamery	Nie
Oświetlenie nocne	6 diod LED (światło białe)
Czytnik zbliżeniowy	Nie
Szyfrator	Nie
Czytnik lini papilarnych	Nie
Daszek ochronny	Tak
Współczynnik ochrony	IP44
Temperaturowy zakres pracy kasety	-18°C ~ +50°C
Wymiary kasety zewn. (W x SZ x G)	144 x 64 x 52 mm
Waga netto kasety	178 g
RODZAJ PRZEWODU ŁĄCZĄCEGO ELEMENTY ZESTAWU (element wyposażenia dodatkowego)
Przewód łączący kaseta zewnętrzna z wewnętrznym - rodzaj zależny od warunków eksploatacji (ziemny lub napowietrzny)	dwużyłowy o maksymalnej długości 60 metrów, powyżej tej długości mogą się pojawić zakłócenia uniemożliwiające prawidłową pracę urządzenia
Przewód łączący kaseta zewnętrzna z ryglem elektromagne-tycznym	dwużyłowy o maksymalnej długości 60 metrów
Przekrój poszczególnych żył przewodu	od 0,5 mm2 do 1,0 mm2

*producent zastrzega sobie dokonywanie zmian parametrów technicznych bez uprzedzenia

KARTA GWARANCYJNA

nazwa wyrobu: WIDEODOMOFON

model:

VDP-22A3 PLUTON G

data sprzedaży

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. zo o. z siedzibą w Wejherowie przy ul. Przemysłowej 3SA (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Cwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakołolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karde Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalzatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).
8. Qwaraną nie są objęte:
9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbilzeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,
10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikre na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem.
12. uszkodzenia Produktu, który nie został prawidiowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folę zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną.
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (takze pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepiędiem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obshugi.
15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając płombe gwarancyjną lub w jakiekolwiek inny sposób.
16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsług i rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/luo defektami produkcyjnymi.
17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z.
18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6).
19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy
20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.
21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do urieważnienia Cwarancji.
22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którychi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycja na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
26. Przed przystąpieniem do ewentualnej naprawy, Serwis kazdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:
27. jest sprawny,
28. był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
29. uległ uszkodzeniu ewidentnie z winy Nabywczy,
30. ma zerwana plombe,
31. spełnia warunki podane w pkt. 8,
    wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.
32. Nabywczy przysługuje prawo do wymiany Produktu na inny, posadający te same lub zoliżone parametry techniczne i eksploatacyjne, jeżek
33. w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemozkiwające używanie go zgodnie z przeznaczeniem,
34. Serwis uzna, ze usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
35. naprawa może spowodować nadmieme koszty po stronie Serwisu.
36. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywcą, Serwis ma możliwość
37. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak trudności związane z importem urządzenia i/łub części zamiennych, przepisy prawne uniemożkrawące wykonanie naprawy t.p.,
    podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.
38. Cwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.
39. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.
40. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.
41. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury.
    po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/Łub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),
42. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczło lub jałichkolwiek braków, wspólnie sporządzić stosowny protokół.
43. Cwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Servis Eura-Tech Sp. 2 o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby unkrąt szkodliwego wpływu na środowisko naturalne izdrowie ludzi, zużyte urządzenie należy składować wmięscach do tego przeznaczonych.

W celuuzyskana informacji na temat miejscai sposobu bezpiecznego siładowania zużytego produktu należy zwrócić się do organuwłącz lokalnych lub firmy zajmującej się recyklingiem odpadów.

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.eura-tech.eu

CE

Eura-Tech sp. zo.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy "EURA-TECH" Sp. z o.o. Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
