INSTRUKCJA OBSŁUGI VDP-90A3 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - kaseta zewnętrzna wideodomofonu VDA-83A3 - jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

CE

1. CHARAKTERYSTYKA KASETY ZEWNETRZNEJ

Wyposażona w daszek ochronny kaseta zewnętrzna, przeznaczona do montażu natynkowego, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych. Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 6 diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

Dodatkowo, urządzenie umożliwia wejście przy użyciu klucza zbliżeniowego lub kodu - zamontowane podświetlenie szyfratora ułatwia obsługę urządzenia w nocy.

2. BUDOWA KASETY ZEWNETRZNEJ

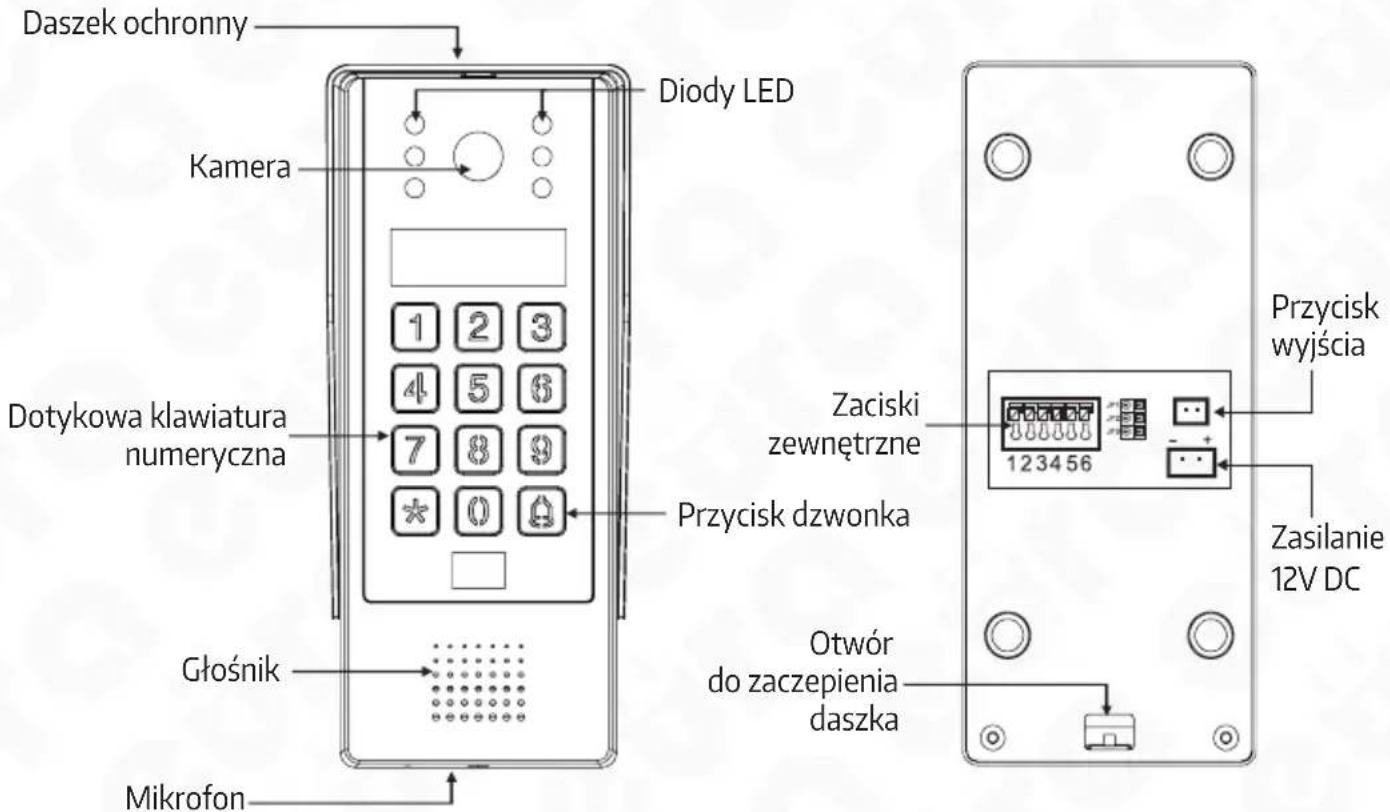

Budowa kasety zewnętrznej VDA-83A3 jest pokazana na rys. 1.

Daszek ochronny Kamera Diody LED Dotykowa klawiatura numeryczna Głośnik Mikrofon Zaciski zewnętrzne Przycisk dzwonka Otwór do zaczepienia daszka Przycisk wyjścia 123456 Zasilanie 12V DC

Rys. 1. Budowa kasety VDA-83A3

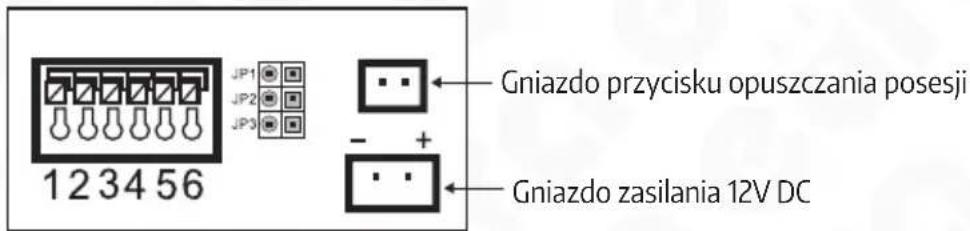

3. OPIS ZACISKÓW, GNIAZD I ZWOREK

Gniazdo przycisku opuszczania posesji Gniazdo zasilania 12V DC

Rys. 2. Zaciski zewnętrzne, gniazda i zworki kasety VDA-83A3

Opis zacisków

Zaciski zewnętrzne	1-4 podłączenie monitora zasilanie, fonia, wizja
	5-6 podłączenie rygla elektromagnetycznego impuls DC 12V
Zworki	JP1 przywracanie do ustawień domyślnych	ustawienia opisano w pkt. 6.6-6.8
	JP2 zmiana czasu zwalniania rygla
	JP3 zmiana długości kodów

4. INSTALACJA KASETY ZEWNETRZNEJ

Kaseta zewnętrzna jest fabrycznie przystosowana do montażu natynkowego.

Uwagi praktyczne dotyczące montażu kasety zewnętrznej

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słońce, reflektory, oświetlenie uliczne) gdyż może to spowodować jej nieprawidłowa pracę i bardzo znaczne osłabienie widoczności.

UWAGA!

Właściwie umiejscowienie kasety zewnętrznej decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca montażu kasety zewnętrznej. W tym celu należy najpierw zainstalować monitor łącząc go z kasetą zewnętrzną, którą na czas prób powinna przytrzymać inna osoba. Kolejno należy podłączyć zasi- lanie sieciowe i przystąpić do wyboru właściwego miejsca montażu kasety zewnętrznej. Osoba przytrzymująca kasetę zewnętrzną powinna zasymulować normalne zadziałanie urządzenia i wywołać drugą osobę znajdującą się przy monitorze poprzez naciśnięcie przycisku dzwonka na kasecie. W tym czasie osoba przy monitorze powinna obserwować pole widzenia kamery. Osoba przytrzymująca kasetę zewnętrzną, na podstawie sugestii swojego rozmówcy, musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworów montażowych.

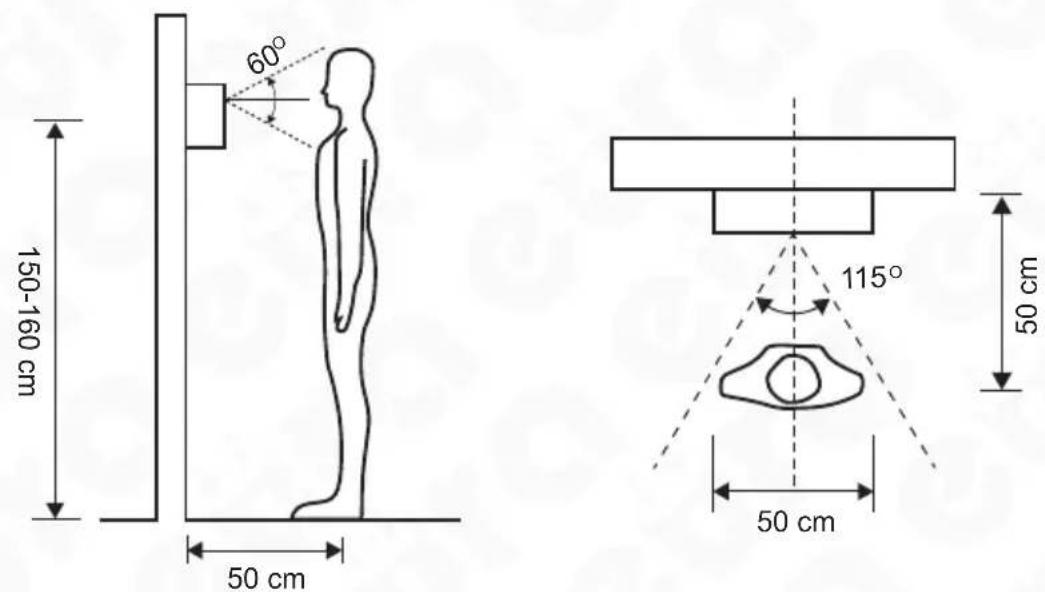

150-160 cm 60° 50 cm 115° 50 cm 50 cm

Rys. 3. Kąty widzenia kasety VDA-83A3

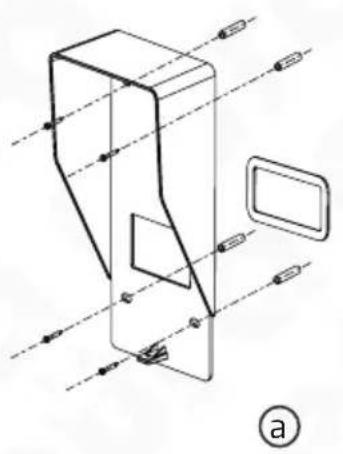

Sposób montażu:

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego.
2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.
3. W zaznaczonych miejscach nawiercić 4 otwory montażowe ∅5mm, a następnie umieścić w nich 4 kołki montażowe (rys. 4a).
4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.
5. Podłączyć do kasety zewnętrznej 4 żyły przewodu biegnącego do monitora.
6. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym wykorzystując otwór do zaczepienia daszku oraz przykręcić dolną śrubę mocującą (rys. 4b).

Rys. 4. Montaż kasety VDA-83A3

UWAGA!

W razie montażu kasety w miejscu nie zabezpieczonym przed opadami atmosferycznymi konieczne jest zainstalowanie osłony nad kasetą, która uniemożliwi przedostanie się wody do jej wnętrza. USZKODZENIA SPOWODOWANE ZALANIEM KASETY NIE SĄ OBJĘTE GWARANCJĄ!

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

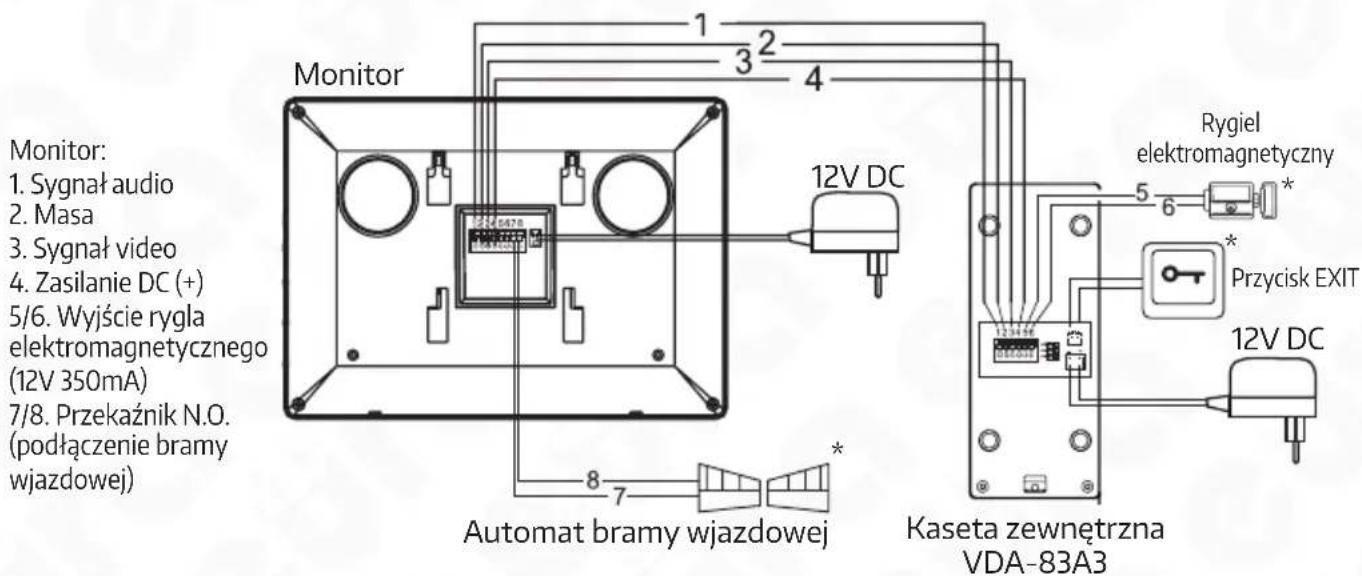

5. SCHEMAT POŁĄCZEŃ KASETY Z INNYMI KOMPONENTAMI

Schemat połączeń systemu, w skład którego wchodzą: kaseta zewnętrzna, monitor, rygiel elektromagnetyczny, automat bramy wjazdowej lub garażowej i zasilacze pokazano na rys. 5.

Monitor: 1. Sygnał audio 2. Masa 3. Sygnał video 4. Zasilanie DC (+) 5/6. Wyjście rygla elektromagnetycznego (12V 350mA) 7/8. Przekaźnik N.O. (podłączenie bramy wjazdowej) Monitor: 12V DC Automat bramy wjazdowej Kaseta zewnętrzna VDA-83A3 Rygiel elektromagnetyczny 5 6 * Przycisk EXIT 12V DC

* Element wyposażenia dodatkowego, nie wchodzi w skład zestawu.

Rys. 5. Schemat połączeń kasety VDA-83A3 z innymi komponentami

UWAGI

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O. (normalnie otwarte) wyprowadzone są na zaciski 7 i 8 monitora.
2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączycymi kasetę zewnętrzną z monitorem mogą wpłynąć niekorzystnie na działanie całego zestawu.
3. Aby zestaw składający się z monitora, kasety i urządzeń dodatkowych (rygiel, automat bramy wjazdowej) działat poprawnie, do kasety zewnętrznej musi być podłączone osobne źródło zasilania.

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - monitor	0 - 30m 4x0.5mm	2
	30m - 50m 4x0.75mm	2

6. PROGRAMOWANIE KASETY ZEWNETRZNEJ

UWAGA

1. Sygnały akustyczne pojawiają się w kasecie:

a. Krótki, pojedynczy sygnał akustyczny – przy naciskaniu poszczególnych klawiszy,
b. Podwójny sygnał akustyczny – kolejny krok,
c. Pieć kolejnych sygnałów akustycznych – błąd operacji,
d. Długi sygnał akustyczny – operacja wykonana pomyślnie.

1. Domyślny kod master to 123456.

6.1. TRYB ADMINISTRATORA

Aby wejść w tryb zmian ustawień – tryb administratora należy kolejno:

1. W trybie czuwania nacisnąć „*” - w kasecie pojawi się podwójny sygnał akustyczny.
2. Wprowadzić 6-znakowy kod master.
3. Pojawienie się podwójnego sygnału akustycznego będzie świadczyło o pomyślnym weiściu w tryb administratora.

Aby wyjść z trybu administratora należy nacisnąć „*”.

6.2. DODAWANIE KODÓW UŻYTKOWNIKÓW

Urządzenie umożliwia dodanie dziewięciu 6-znakowych kodów użytkownika, których poprawne wpisanie umożliwia zwolnienie rygla. Numeracja użytkowników mieści się w zakresje 01-09.

Aby dodać kod użytkownika należy kolejno:

1. Weiść w tryb administratora.

2. Nacisnąć przycisk [1] – w kasecie pojawi się podwójny sygnał akustyczny.

3. Wybrać numer użytkownika i wcisnąć odpowiednio [0] [X], gdzie X to cyfra z zakresu 1-9 - pojawi się podwójny sygnał akustyczny.

4. Wprowadzić 6-znakowy kod użytkownika – pojawi się podwójny sygnał akustyczny.

5. W celu zatwierdzenia kodu należy ponownie wprowadzić 6-znakowy kod użytkownika – jeśli kod został wprowadzony prawidłowo pojawi się ciągły sygnał akustyczny zatwierdzający poprawny zapis ustawienia. W przypadku błędnego wprowadzenia – pojawi się 5 kolejnych sygnałów akustycznych i operację należy powtórzyć.

6. Nacisnąć „*” aby wyjść z trybu administratora.

UWAGA!

W przypadku gdy użytkownik zapomni swój kod istnieje możliwość nadpisania po-przedniego kodu. W tym celu należy postępować według powyżej opisanych kroków

6.3. DODAWANIE KLUCZY UŻYTKOWNIKÓW

Urządzenie umożliwia dodanie breloków użytkownika, których zbliżenie przed czytnikiem umożliwia zwolnienie rygla.

Zestaw zawiera dwa breloki administratora: brelok dodający (Add Card) i brelok usu-wajacya (Delete Card) oraz 5 breloków użytkownika.

Aby dodać brelok użytkownika należy w trybie standardowej pracy urządzenia przeciągnąć brelok dodawania (Add Card) przed czytnikiem do momentu pojawienia się sygnału akustycznego. Następnie należy najpierw przeciągnąć przed czytnikiem brelok użytkownika, po czym ponownie przeciągnąć brelok dodawania (Add Card) - pojawienie się sygnału akustycznego zatwierdzi pomyślne dodanie breloka.

6.4. USUWANIE KLUCZY UŻYTKOWNIKÓW

W celu usunięcia breloka użytkownika należy w trybie standardowej pracy urządzenia przeciągnąć brelok usuwania (Delete Card) przed czytnikiem do momentu pojawienia się sygnału akustycznego. Następnie należy najpierw przeciągnąć przed czytnikiem brelok użytkownika, po czym ponownie przeciągnąć brelok usuwania (Delete Card) - pojawienie się sygnału akustycznego zatwierdzi pomyślne usunięcie breloka.

6.5. ZMIANA KODU MASTER

Aby zmienić kod master należy kolejno:

1. Wejść w tryb administratora.
2. Nacisnąć przycisk [2] – w kasecie pojawi się podwójny sygnał akustyczny.
3. Wprowadzić nowy 6-znakowy kod master – pojawi się podwójny sygnał akustyczny.

4. W celu zatwierdzenia kodu należy ponownie wprowadzić 6-znakowy kod master – jeśli kod został wprowadzony prawidłowo pojawi się ciągły sygnał akustyczny zatwierdzający poprawny zapis ustawienia. W przypadku błędnego wprowadzenia – pojawi się 5 kolejnych sygnałów akustycznych i operację należy powtórzyć.

5. Aby wyjść z trybu ustawień należy wcisnąć .*

UWAGA

W przypadku gdy użytkownik zapomni kodu master konieczne jest przywrócenie urządzenia do ustawień domyślnych (patrz 6.6.). Wszystkie kody: kod master i kody użytkownika zostaną usunięte.

6.6. PRZYWRACANIE DO USTAWIEN DOMYŚLNYCH

Aby przywrócić urządzenie do ustawień domyślnych należy kolejno:

1. Odłączyć zasilanie kasety zewnętrznej.

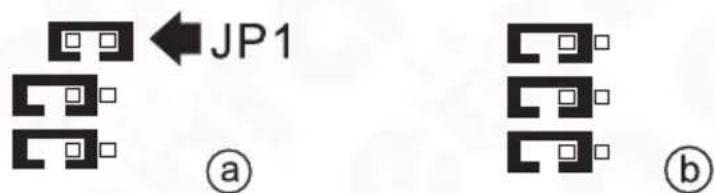

2. Ustawić zworkę 1 jak na rys. 6a

3. Ponownie podłączyć zasilanie kasety zewnętrznej – pojawienie się długiego sygnału akustycznego będzie zatwierdzało przywrócenie do ustawień fabrycznych.

4. Ponownie odłączyć zasilanie kasety zewnętrznej.

5. Zmienić ustawienie zworki jak na rys. 6b, po czym ponownie podłączyć zasilanie kasety zewnętrznej.

JP1 ① ②

Rys. 6

6.7. ZMIANA CZASU ZWALNIANIA RYGLA

Domyślnie czas zwalniania rygla wynosi 3s. Istnieje możliwość ustawienia stałego przedziału czasowego zwalniania rygla, wynoszącego 5s.

Aby ustawić czas zwalniania rygla na 5s należy kolejno:

1. Odłączyć zasilanie kasety zewnętrznej.
2. Ustawić zworkę 2 jak na rys. 7
3. Ponownie podłączyć zasilanie kasety zewnętrznej – czas zwalniania rygla zostanie ustawiony na 5s

Jp2

Rys. 7

6.8. ZMIANA DŁUGOŚCI KODÓW / KODÓW UŻYTKOWNIKA / KODU MASTER

Domyślna długość kodów / kodów użytkownika / kodu master wynosi 6 znaków. Istnieje możliwość jej zmiany na długość wynoszącą 4 znaki.

Aby zmienić długość kodów / kodów użytkownika / kodu master należy kolejno:

1. Odłączyć zasilanie kasety zewnętrznej.
2. Ustawić zworkę 3 jak na rys. 8
3. Ponownie podłączyć zasilanie kasety zewnętrznej – długość kodów / kodów użytkownika / kodu master zostanie zmieniona z 6 znaków do 4 znaków. Domyślnym kodem master stanie się „1234”.

Jp3

Rys. 8

7. OBSŁUGA KASETY ZEWNETRZNEJ

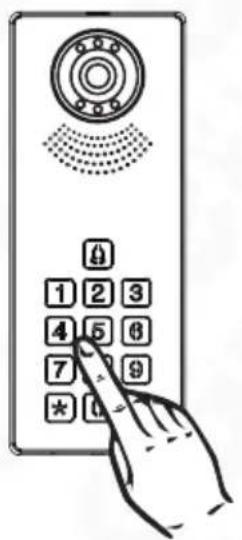

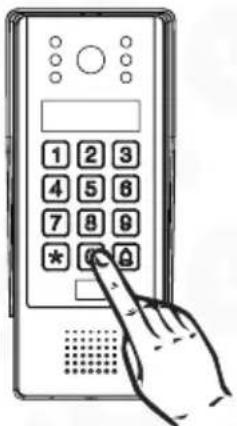

7.1. PROWADZENIE ROZMOWY WRAZ Z PODGLADEM

W momencie, gdy osoba dzwoniąca wciśnie przycisk dzwonka na kasecie zewnętrznej (rys. 9), w monitorze uruchamia się sygnał gongu oraz automatycznie pojawia się obraz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy na monitorze można prowadzić rozmowę. Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego zwolnienia rygla elektromagnetycznego naciskając przycisk na obudowie monitora. Istnieje również możliwość zwolnienia rygla elektromagnetycznego z kasety zewnętrznej poprzez wpisanie prawidłowego kodu użytkownika lub zbliżenie breloka użytkownika. Po pojawieniu się długiego sygnału akustycznego możliwe jest wejście na posesję.

W wypadku zabrudzenia kasety zewnętrznej należy ją czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 4
Ilość obsługiwanych lokali 1
Ilość obsługiwanych wyjść 1
Rodzaje wyjść Wyjście 1: 12V DC 350mA
Pobór mocy kasety zewnętrznej (czuwanie / praca) 3.6W / 8.4W
Rozdzielczość obrazu 1080P
Kąt widzenia kamery (pion / poziom) 60° / 115°
Typ przetwornika kamery Kolor CMOS 1/4"
Czas aktywacji rygla 3 ~ 5 s
Materiał obudowy Stop aluminium, tworzywo sztuczne
Sposób montażu kasety zewn. Natynkowy
Oświetlenie nocne 6 diod IR
Maks. moc promieniowania	<5mW
Częstotliwość pracy czytnika zbliżeniowego	Unique 125 kHz
Szyfrator	Tak, dotykowy (podświetlane klawisze)
Daszek ochronny	Tak
Współczynnik ochrony	IP44
Temperaturowy zakres pracy kasety	-18°C ~ +40°C
Wymiary kasety zewn. (W x SZ x G)	198 x 82 x 52 mm
Waga netto kasety	584 g

KARTA GWARANCYJNA

nazwa wyrobu: KASETA ZEWNETRZNA

model:

VDA-83A3

data sprzedaży

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).
8. Gwarancja nie są objęte:

akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
  uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
  uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folie zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.).

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną.
  uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsłuqi,
  Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

• Gwarant zapewnia bezpłatne części zamienne oraz robocizne, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługji w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami lub defektami produkcyjnymi.

• Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

• Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nicautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

• Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywczy na koszt Gwaranta, korzystając z usług spełycji kurierskich, z którymi Gwarant ma aktualnie nawiżaną współpracę (GLS).
• Dostarczenie uszkodzonego Produktu jakąkolwiek spedycią na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
• Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termini ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
• Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
• Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwaną plombe,

• spełnia warunki podane w pkt. 8,
  wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Ustług Napraw Odpłatnych.

• Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Ciarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

• W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

1. Gwarant jak i Senwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.
2. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.
3. Brak odbioru naprawionego Produktu po upłwywie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.
4. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

- każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

1. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów.

ElektroEko

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

nr rej. BDO 000015700

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!

eura

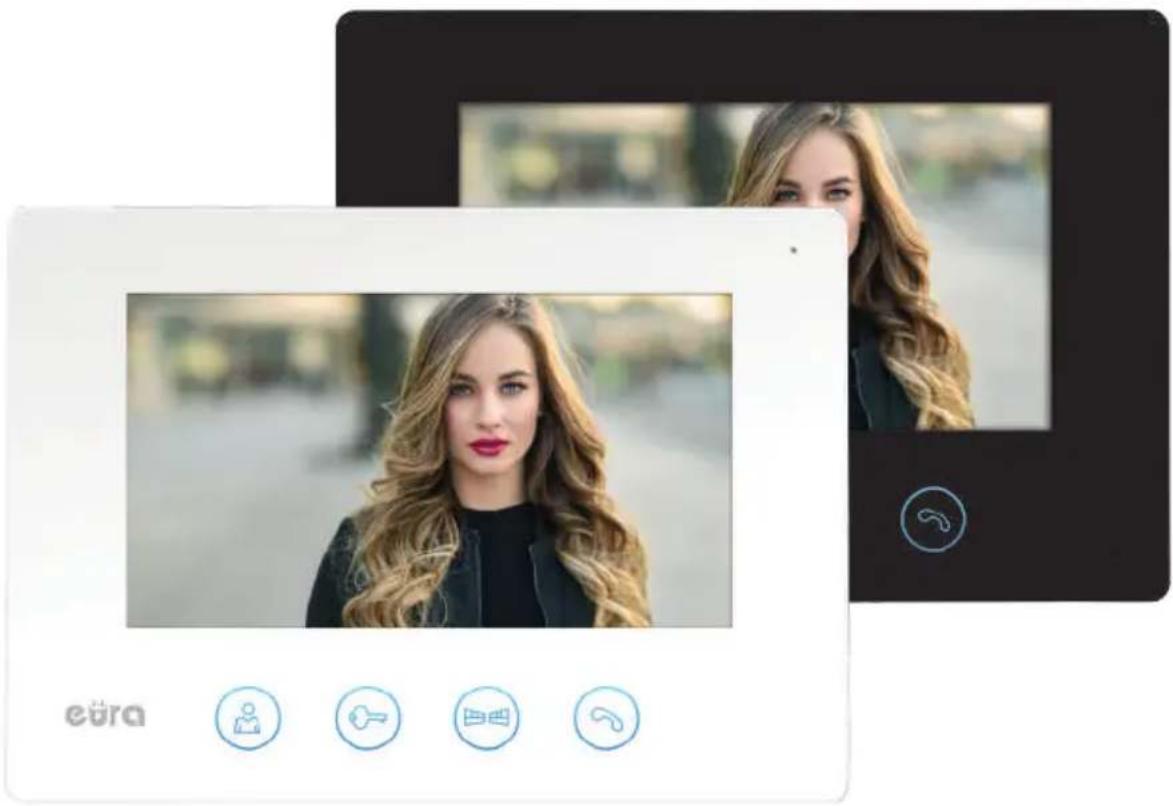

MONITOR

DO SYSTEMU WIDEODOMOFONOWEGO EURA CONNECT +

VDA-41A3 WiFi BLACK

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego wykorzystać zwilżoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia obudowy)
• nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - monitor WiFi VDA-41A3 - jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

1. CHARAKTERYSTYKA MONITORA

Monitor wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 7". Oprócz standardowych funkcji komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję, monitor oferuje szereg innych funkcji. Wyposażony jest w wbudowany moduł Wifi, umożliwiający obsługę urządzenia poprzez aplikacje mobilna TUYA oraz umożliwia sterowanie drugim wejściem na posesję. Pokrętła regulacyjne umożliwiają dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmienić jej głośność.

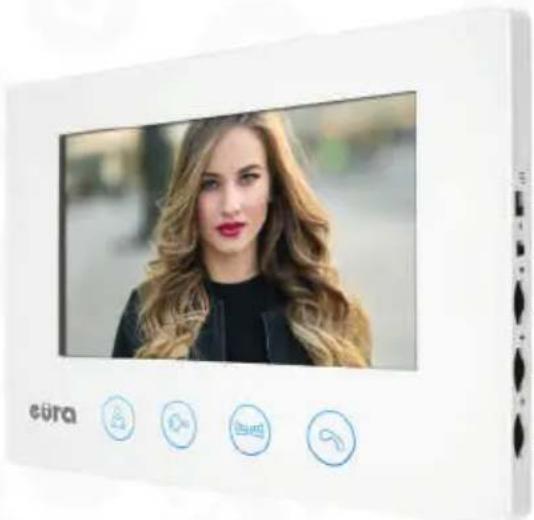

2. BUDOWA MONITORA

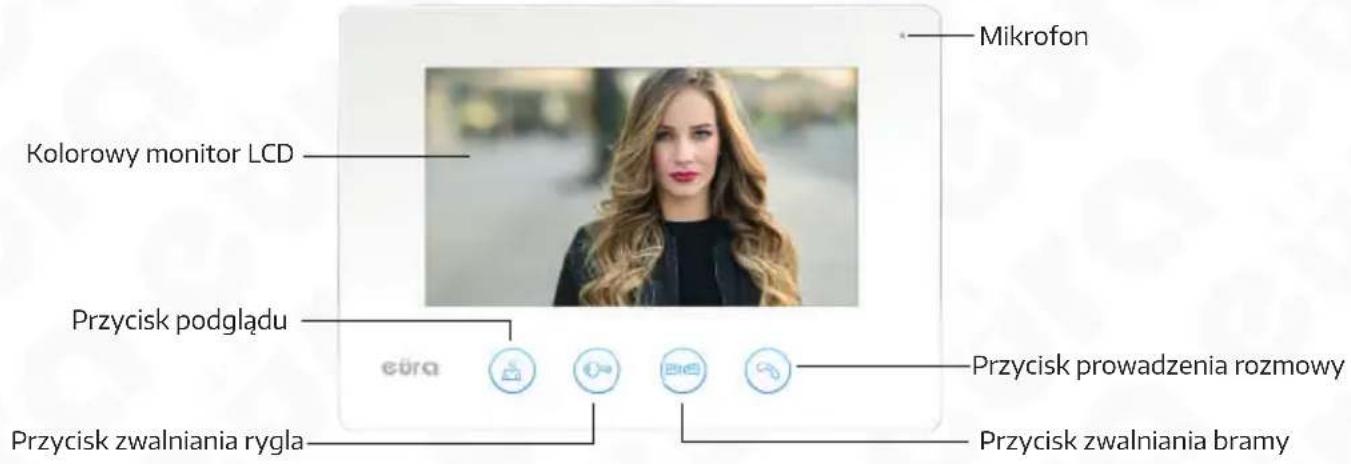

Budowa monitora VDA-41A3 jest pokazana na rys. 1.

Mikrofon Kolorowy monitor LCD Przycisk podglądu euro Przycisk zwalniania rygla Przycisk prowadzenia rozmowy Przycisk zwalniania bramy

— Przełącznik głośności melodii gongu
— Przycisk wyboru melodii gongu / włączenie menu
— Regulacja jasności obrazu
— Regulacja nacysenia obrazu
— Regulacja głośności rozmowy

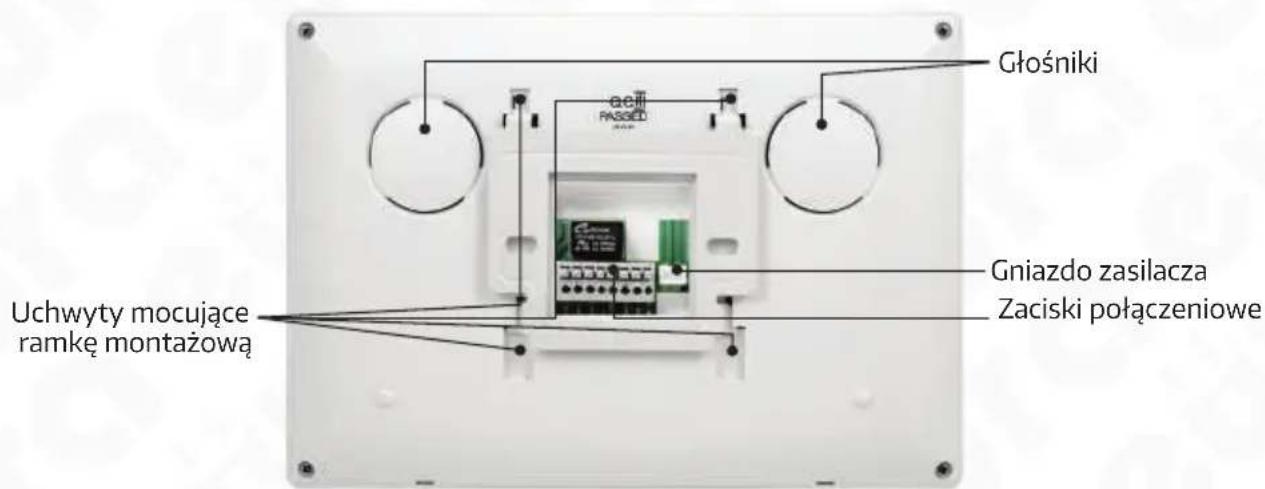

Głośniki Gniazdo zasilacza Zaciski połączeniowe Uchwyty mocujące ramkę montażową

Rys. 1. Budowa monitora VDA-41A3

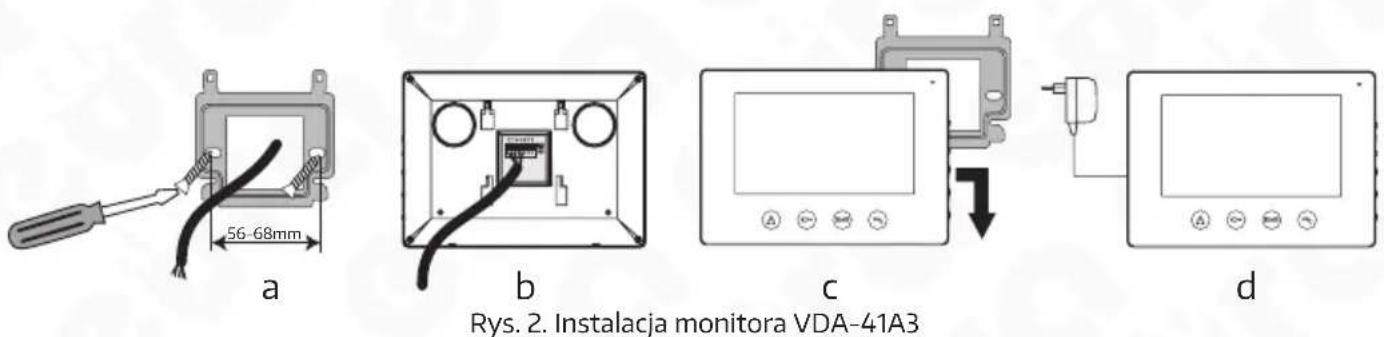

3. INSTALACJA MONITORA

Aby zainstalować monitor należy kolejno:

1. Do ściany należy przykręcić dołączoną do zestawu ramkę montażową w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

UWAGA

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej ∅ 60 mm.

Żle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działania przycisków dotykowych monitora. Należy unikać siłowego zawieszania monitora na ramce.

1. Do zacisków łączeniowych znajdujących się na odwrocie monitora (rys. 2b) podłączamy poszczególne żyły przewodu wg schematu (rys. 3)
2. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.
3. Na tylnej części obudowy monitora znajdują się 4 otwory służące do wieszania monitora na ramce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym strzałką na rys. 2c, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.
4. Podłączyć dołączony zasilacz do sieci \~230V/50Hz (rys. 2d).

UWAGA

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

4. SCHEMAT POŁĄCZEŃ MONITORA Z INNYMI KOMPONENTAMI

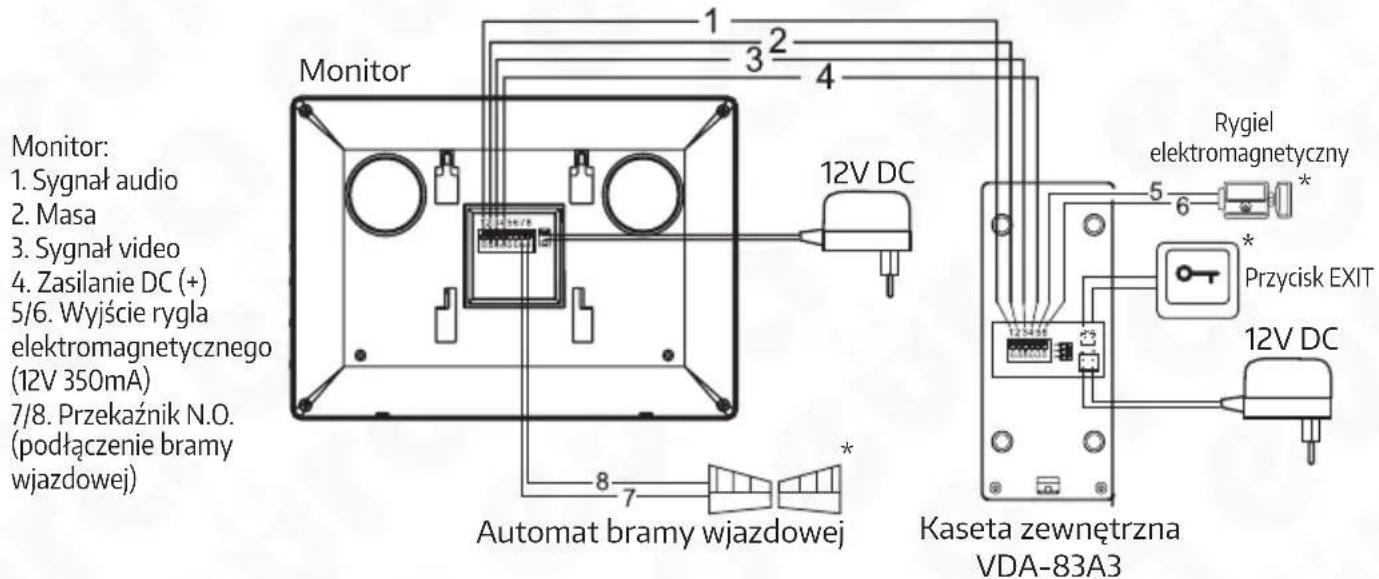

Schemat połączeń systemu, w skład którego wchodzą: kaseta zewnętrzna, monitor, rygiel elektromagnetyczny, automat bramy wjazdowej lub garażowej i zasilacze pokazano na rys. 3.

Monitor: 1. Sygnał audio 2. Masa 3. Sygnał video 4. Zasilanie DC (+) 5/6. Wyjście rygla elektromagnetycznego (12V 350mA) 7/8. Przekaznik N.O. (podłączenie bramy wjazdowej) Monitor: 12V DC Automat bramy wjazdowej Kaseta zewnętrzna VDA-83A3 Rygiel elektromagnetyczny * Przycisk EXIT 12V DC

* Element wyposażenia dodatkowego, nie wchodzą w skład zestawu.

Rys. 3. Schemat połączeń monitora VDA-41A3 z innymi komponentami

UWAGA

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z kasetą zewnętrzną, jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym oraz jednego 2-żyłowego przewodu łączącego monitor z automatem bramy wjazdowej. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - monitor	0 - 30m 4x0.5mm	2
	30m - 50m 4x0.75mm	2

5. OBSŁUGA MONITORA

5.1. PROWADZENIE ROZMOWY WRAZ Z PODGLĄDEM

W momencie, gdy osoba dzwoniąca wciśnie przycisk dzwonka na kasecie zewnętrznej, w monitorze oraz aplikacji mobilnej uruchamia się sygnał gongu, automatycznie pojawia się obraz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy na monitorze można prowadzić rozmowę, natomiast wywołanie z pozycji aplikacji zostanie rozłączone domyślny czas rozmowy wynosi ok. 120s.

5.2. PODGLĄD OTOCZENIA KASETY ZEWNETRZNEJ

W celu uaktywnienia podglądu otoczenia kasety zewnętrznej należy nacisnąć przy-cisk 📁. Domyślny czas podglądu wynosi ok. 40s. Naciśnięcie przycisku umożliwia prowadzenie rozmowy, domyślny czas rozmowy wynosi ok. 120s. Aby zakończyć rozmowę należy ponownie nacisnąć przycisk prowadzenia rozmowy 📁.

5.3. ZWALNIANIE RYGLA ELEKTROMAGNETYCZNEGO I NAPEDU BRAMY

Po odebraniu połączenia lub uruchomieniu podglądu na monitorze osoba znajdująca się wewnątrz pomieszczenia ma możliwość zwolnienia rygla elektromagnetycznego naciskając przycisk 📞 na obudowie monitora. W przypadku uruchomienia podłączo-nego napędu bramy, należy nacisnąć przycisk 📄.

5.4. REGULACJA PARAMETRÓW MONITORA.

Używając pokręteł umieszczonych na bocznej stronie monitora można dostosować parametry monitora: jasność obrazu ⚙️, nasycenie obrazu oraz głośność rozmowy 📋. Pierwszy przełącznik umożliwia trzystopniową regulację głośności melodii gongu (poziom H – wysoki, M – średni i L – niski).

6. USTAWIENIA MELODII GONGU

Aby zmienić melodię gongu należy kolejno:

1. Wejść w tryb podglądu naciskając przycisk 📁.

2. Klikając kolejno w przycisk 🎯 wybieramy jedna z 16 dostępnych melodii gongu.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia monitora należy go czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

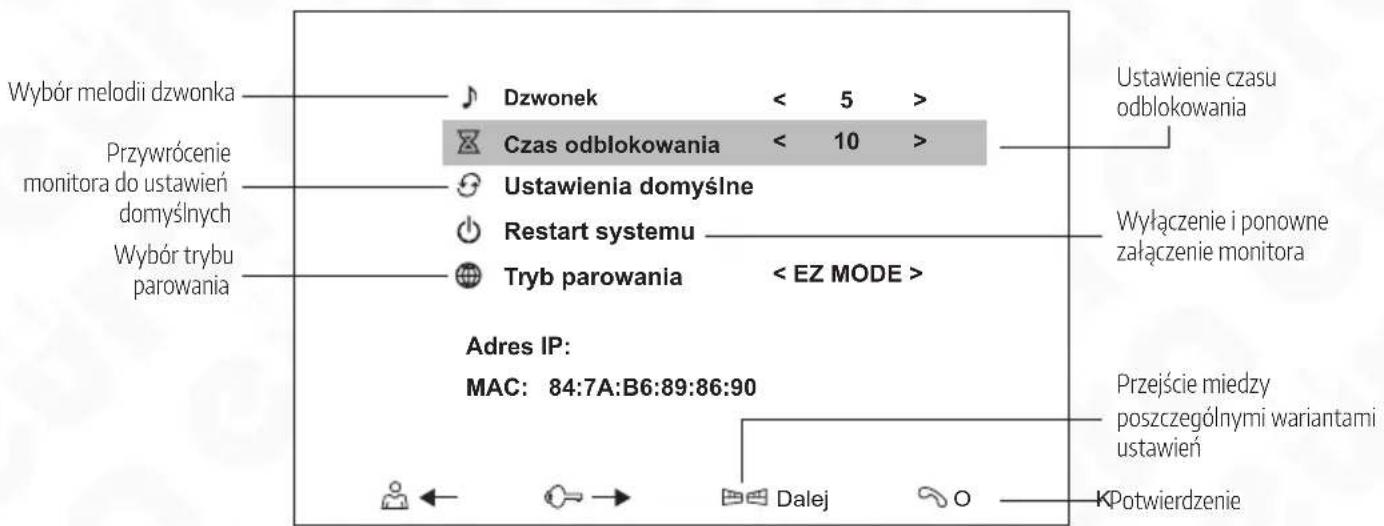

7. USTAWIENIA MONITORA

W celu wywołania wbudowanego menu ustawień, należy przycisk zmiany melodii przytrzymać przez okres 3 sekund.

Wybór melodii dzwonka Przywrócenie monitora do ustawień domyślnych Wybór trybu parowania Dzwonek < 5 > Czas odblokowania < 10 > Ustawienia domyślne Restart systemu Tryb parowania < EZ MODE > Ustawienie czasu odblokowania Wyłączenie i ponowne załączenie monitora Adres IP: MAC: 84:7A:B6:89:86:90 Przejście miedzy poszczególnymi wariantami ustawień KPotwierdzenie

Rys. 5.

8. APLIKACJA TUYA

W celu zainstalowania należy pobrać aplikację TUYA ze sklepu Google Play (dla użytkowników Android) lub AppStore (dla użytkowników iOS). Następnie dokonujemy rejestracji konta w aplikacji Tuya. Należy pamiętać, aby smartfon połączony był z tą samą siecią WiFi (2,4 GHz) do której będzie dodawane urządzenie.

8.2. PAROWANIE URZĄDZENIA Z APLIKACJA

8.2.1. TRYB EZ

W celu sparowania aplikacji w bezprzewodowym Trybie EZ należy, z pozycji menu ustawień monitora w opcji Tryb parowania wybrać Tryb EZ.

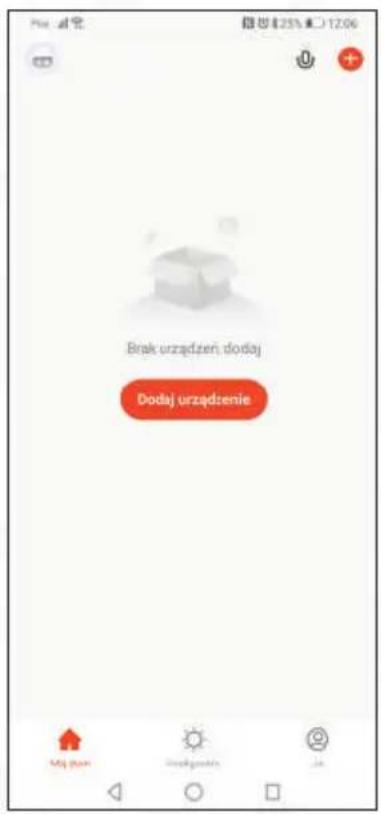

Brak urządzeń dodaj Dodaj urządzenie

1. Uruchamiamy aplikacje TUYA
2. Naciskamy ikonkę Dodaj urządzenie

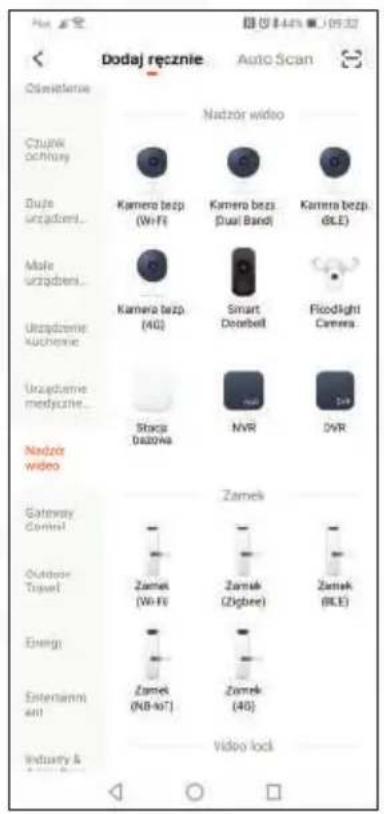

Dodaj ręcznie Auto Scan Oświetlenie Nadzór wideo Ctąjek ochrony Duje urządzeń... Małe urządzeń... Urządzenie kucheme Urządzenie mediczone... Nadzór wideo Gateway Control Outdoor Travel Energy Entenami 401 Industry & Video lock Zamek Zamek (Wi-Fi) Zamek (Zigbree) Zamek (BLE) Zamek (NB-NT) Zamek (40) NVR SVM Videłock

1. kolejno z listy urządzeń wybieramy Nadzór wideo => Kamera bezp. (Wi-Fi)

AnuA Wybierz sieć Wi-Fi 2,4 GHz i wprowadź hasta Jeśli Tvoja Wi-Fi dzials na padmie 5 GHz, przelażs je na 2,4 GHz. Common router setting method X Wi-Fi - 1GHz ✓ Wi-Fi - 2,4GHz DRP Eura1234 Datej

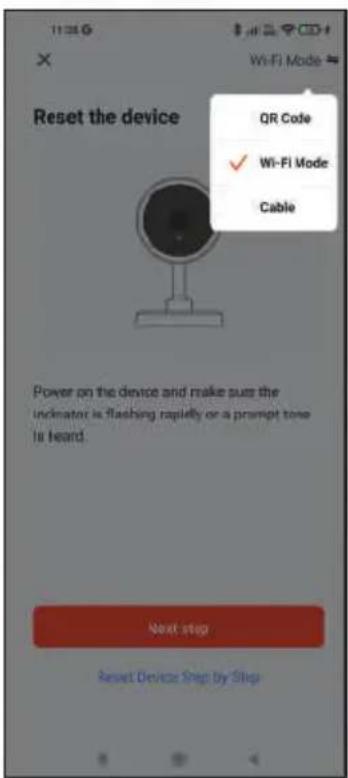

1. W prawym górnym rogu klikamy w wybór trybu i wybieramy tryb Wi-Fi Mode, naciskamy ikonkę Next step. Następnie wybieramy tryb EZ Mode.

2. W 3 zakładce należy wybrać sieć WiFi, z którą sparujemy monitor, następnie wpisujemy hasło i klikamy przycisk Dalej

Zakończono Dodano pomyśnie SmartDeorBell Dodawanie urządzenia powiodło się

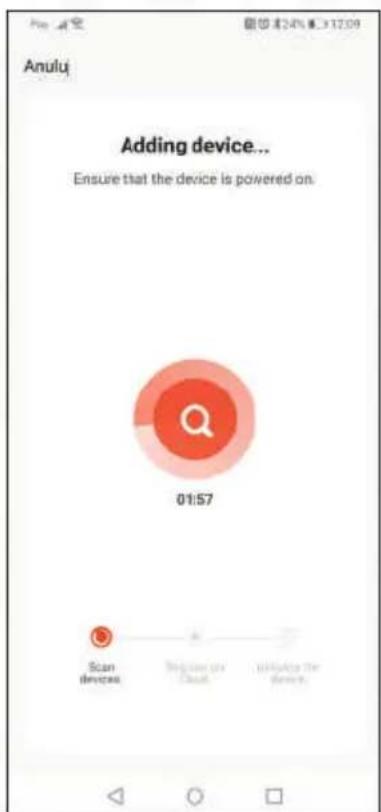

1. Aplikacja TUYA automatycznie przejdzie do procesu parowania monitora.

2. Monitor został poprawnie dodany, teraz możemy zmienić nazwę naszego urządzenia i korzystać z możliwości aplikacji.

Uwaga! Jeżeli parowanie w trybie EZ, zakończy się niepowodzeniem, należy dodać urządzenie w trybie AP.

8.2.2. TRYB AP

W celu sparowania aplikacji w bezprzewodowym TrybieAP należy, z pozycji menu ustawień monitora, w opcji Tryb parowania wybrać Tryb AP.

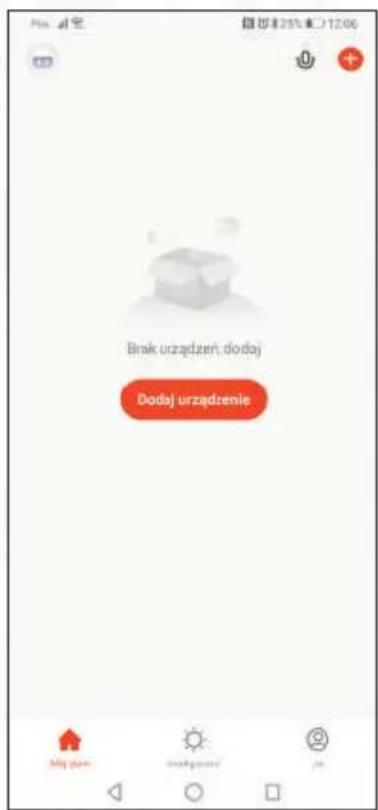

Brak urządzeń, dodaj Dodaj urządzenie

1. Uruchamiamy aplikacje TUYA
2. Naciskamy ikonkę Dodaj urządzenie

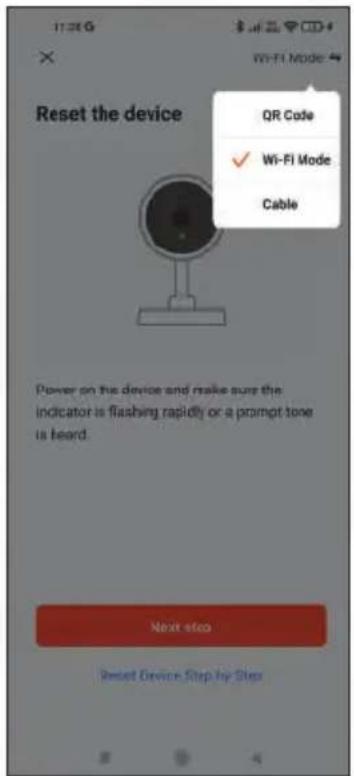

1. W prawym górnym rogu klikamy w wybór trybu i wybieramy tryb Wi-Fi Mode, naciskamy ikonkę Next step. Następnie wybieramy tryb Mode AP.

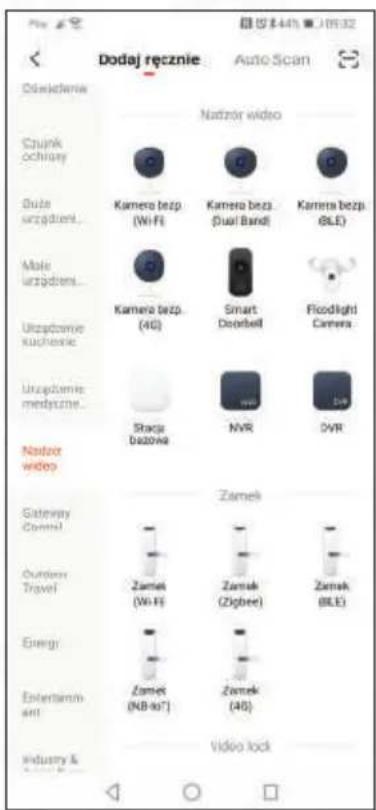

Dodaj ręcznie Auto Scan Oświetlenie Szunk ochirany Dutą urządzeń... Mals urządzeń... Uzgodzanie kuchenie Uzgodzanie medyczne... Nadzor wideo Kamera bezp. (Wi-Fi) Kamera bezp. (Dual Band) Kamera bezp. (BLE) Kamera bezp. (4G) Smart Doorbell Fiodighti Camera Stracja Dożowa NVR DVR Zamek Zamek (Wi-Fi) Zamek (Zigbee) Zamek (BLE) Energy Entertainment Industry & Video lock

1. kolejno z listy urządzeń wybieramy Nadzór wideo => Kamera bezp. (Wi-Fi),

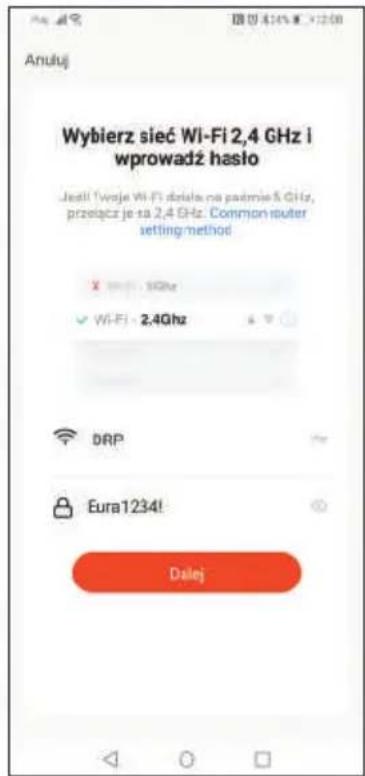

Anuluj Wybierz sieć Wi-Fi 2,4 GHz i wprowadź haśło Jeśli Twoje Wi-Fi zhiele na padmie 5 GHz, przȩcie je sa 2,4 GHz: Common router setting/method X 10GHz ✓ Wi-Fi 2.4Ghz DRP Eura1234! Dalej

1. W 3 zakładce należy wybrać sieć WiFi, z którą sparujemy monitor, następnie wpisujemy hasło i klikamy przycisk Dalej

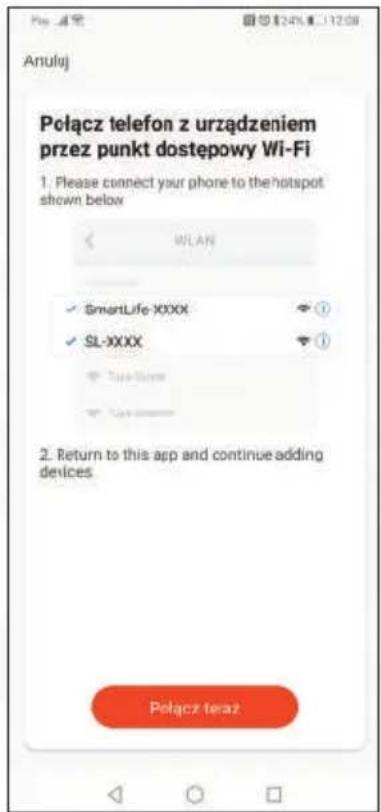

Anuluj Połącz telefon z urządzeniem przez punkt dostępowy Wi-Fi 1. Please connect your phone to the hotspot shown below WLAN ✓ SmartLife-XXXX ✓ SL-XXXX Take-Store Return to this app and continue adding devices Połącz teraz

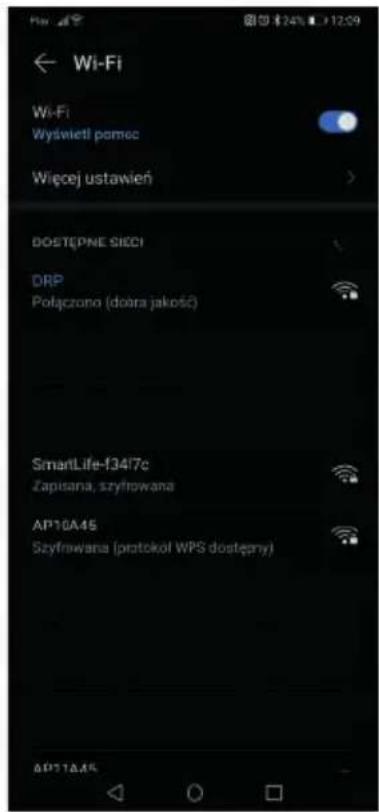

Wi-Fi Wi-Fi Wyświeti pomoc Wiecej ustawień DOSTEŚPNE SICCI DRP Połączono (doara jakości) SmartLife-f34f7c Zapisana, szyfrowana AP10A45 Szyfrowana (protokół WPS dostępny) AP10A45

1. Kolejnym krokiem jest połączenie się z siecią WiFi generowaną przez monitor, w tym celu naciskamy ikone Połącz teraz, która przekieruje nas do menu wyboru WiFi w naszym smartfonie (nazwa sieci oraz hało dostępne z pozycji monitora z menu Ustawień, zakładka AP MODE).

2. Po wybraniu odpowiedniej sieci WiFi oraz wprowadzeniu hasta, wracamy do aplikacji Tuya. Domyślne hasło: 12345678

Zakończono Dodano pomyślnie SmartDoorBell Dodewanie urządzenia powłodło się.

1. Aplikacja TUYA automatycznie przejdzie do procesu parowania monitora.

2. Monitor został poprawnie dodany, teraz możemy zmienić nazwę naszego urządzenia i korzystać z możliwości aplikacji.

8.3. RESETOWANIE MONITORA

W przypadku problemów związanych z parowaniem urządzenia z naszym smartfonem, zalecane jest zresetowanie urządzenia.

Przed wykonaniem resetu upewnij się, czy smartfon połączony jest z siecią Wifi 2,4 GHz w której ma pracować monitor VDA-41A3, a także czy wpisywane hasło sieci Wifi jest poprawne

Jeśli powyższe warunki są spełnione, możemy przejść do resetowania urządzenia. W celu wykonania resetu należy wejść w menu ustawień monitora oraz wybrać opcje Ustawienia domyślne, następnie potwierdzić przyciskiem OK.

1. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC
Wymagany własny zasilacz Tak
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Minimalna ilość przewodów łączących 4
Ilość obsługiwanych wyjść 2
Rodzaje wyjść	Wyjście 1: 12V DC 350mA, Wyjście 2: N.O. 1A/ 24VDC Max
Czas aktywacji rygla/ bramy	3s / 1s
Pobór mocy - czuwanie / praca 2 W / 7 W
Wielkość ekranu monitora 7"
Typ ekranu Kolor TFT-LCD
Rozdzielczość ekranu 1024 x 600 pikseli
Ilość melodii gongu 16
Głośnomówiący Tak
Wbudowany moduł WiFi	Tak
Interfejs komunikacji bezprzewodowej	IEEE 802.11 b/g/n
Częstotliwość pracy	2,4 GHz
Maks. moc promieniowania	<5mW
Współczynnik ochrony	IP20
Temperaturowy zakres pracy	0°C ~ +40°C
Wymiary (W x SZ x G)	152 x 215 x 23 mm
Waga netto	431 g

KARTA GWARANCYJNA

nazwa wyrobu: MONITOR

model:

VDA-41A3

data sprzedaży

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).
8. Gwarancja nie są objęte:

akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
  uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
  uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folie zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.).

• uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną.
  uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsłuqi,
  Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

• Gwarant zapewnia bezpłatne części zamienne oraz robocizne, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściarnii/lub defektami produkcyjnymi.

• Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

• Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nicautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

• Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywczy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiżaną współpracę (GLS).

• Dostarczenie uszkodzonego Produktu jakąkolwiek spedycią na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
• Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
• Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
• Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwaną plombe,

• spełnia warunki podane w pkt. 8,
  wówczas Serwis traktuje takie zgłoszenie reklarnacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Ustług Napraw Odpłatnych.

• Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

• Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

• naprawa może spowodować nadmierne koszty po stronie Serwisu.

• W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

1. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.
2. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.
3. Brak odbioru naprawionego Produktu po upłwywie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.
4. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

- każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

1. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych

lub firmy zajmującej się recyklingiem odpadów

nr rej. BDO 000015700

ElektroEko

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

Eura-Tech Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
