INSTRUKCJA OBSŁUGI Digit Activa A6080 Telmor

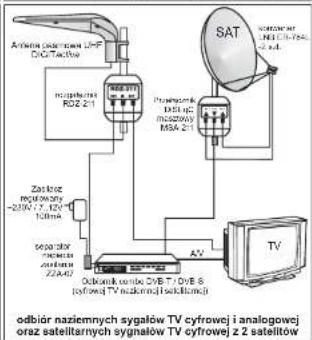

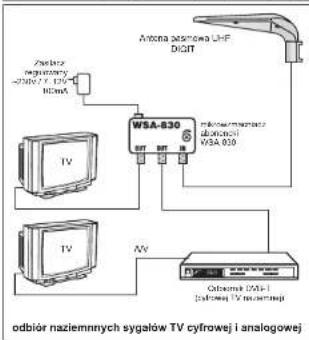

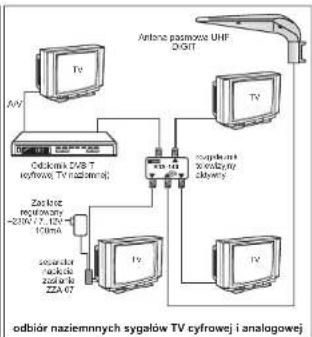

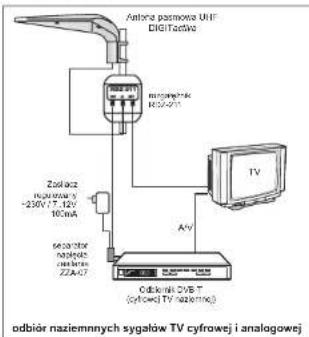

Przykładowe zastosowania:

Zasady bezpiecznej eksploatacji:

1. W celu uzyskania stosownej wentylacji nie należy umieszczać innych przedmiotów w odległości mniejszej niż 5 cm od zasilacza.
2. Nie należy przykrywać zasilacza takimi przedmiotami jak gazety, obrusy, zasłony, itp.
3. Nie zaleca się umieszczania w pobliżu anteny, zasilacza i kabla silnych źródeł ciepła bądź źródeł otwartego płomienia.
4. Na lub obok zasilacza nie należy umieszczać przedmiotów napelnionych cieczą.

Gdańskie Zakłady Teleelektroniczne "TELKOM-TELMOR" Sp. z o.o.

80-425 Gdańsk, ul. Mickiewicza 5/7

tel.: [phone], fax: [phone], e-mail: [e-mail]

ANTENA

Instrukcja Obsługi

• antena zoptymalizowana dla odbioru zarówno tradycyjnej naziemnej TV analogowej jak i w szczególności naziemnej TV cyfrowej (DVB-T) aktualnie wdrażanej w Polsce
• znakomity odbiór sygnałów TV w zakresie UHF
• doskonale parametry techniczne i funkcjonalne
• antena klasy luksusowej - niezawodność, trwałośśestetyka

Dziękujemy za wybór naszego produktu!

Został on wytworzony zgodnie z obowiązującymi normami europejskimi przy zastosowaniu wysokiej jakości podzespołów i nowoczesnych linii produkcyjnych.

Dla zapewnienia właściwej eksploatacji sprzętu należy zwrócić szczególną uwagę na jego właściwą instalację, zgodnie z niniejszą instrukcją obsługi.

Przeznaczenie:

Wykorzystują wielotnie do wiedację w dziedznie projektowania oraz produkcji anten. TELMOR opracowa specjal kapstrukcji anteny DI GIT przeznaczon do odbioru zarówno cyfrowych jak i analogowych sygna ćw TV naziemnej zakresu UHF (kaha y 21 do 69). Antena współ pracuje zaowtradycyjnymi odbiornikami telewizyjnymi (do odbioru naziemnych sygnań TV analogowej) jak i z odbiornikami naziemnej TV cyfrowej (DVB-T), w tym tał e z tzw. odbiornikami COMBO do odbioru naziemnej i satelitarnej TV cyfrowej (DVB-T + DVB-S). Doskonałe właściwo ci elektryczne, mechaniczne i estetyczne kwalifikuj anten DI GIT dę kategorii anteń luksusowych.

Antena oferowana jest w dwóch wykonaniach:

- antena aktywna DIGIT activa, oraz

- antena biema DIGIT

Antena DIGIT activa przeznaczona jest do obszarów o niskich oraz średnich poziomach sygnałów telewizyjnych, natomiast antena DIGIT, do obszarów o silniejszych sygnałach, położonych blizej nadajników.

Antena DIGIT jest częścią linii luksusowych anten TV o najwyższych parametrach technicznych i funkcjonalnych. W skład tej linii wchodzą trzy typy anten:

- DIGIT Max - antena dachowa dla rejonów o niskich poziomach sygnałów, oddalonych od stacji nadawczej

- DIGIT activaoraz DIGIT - anteny dachowe dla rejonów o średnich oraz wysokich poziomach sygnałów (opisane w niniejszej instrukcji)

- DIGIT Mini - antena pokojowa, dla rejonów o względnie silnych sygnałach TV, w pobliżu stacji nadawczych

Montaż anteny:

1. Do połączenia anteny z odbiornikiem należy stosować dobry kabel koncentryczny typu RG-6, o impedancji 75Ω.
2. Od strony anteny, na kablu należy oprawić wtyk typu F (w komplecie z anteną), dostosowany do zewnętrznej średnicy kabla RG-6, wg wskazówek jak niżej:

A. Obciąć płaszcz zewnętrzny, zwracając uwagę by nie uszkodzić opłotu

B. Delikatnie wywinać oplot wraz z folia na ewnat z, na płaszcz

C. Obciąć Izolator wewnętrzny, zwracają uwagę by nie uszkodzić przewodu wewnętrznego

D. Nakręcić wtyk na kabel zgodnie z kierunkiem ruchu wskazówek zegara

1. Oprawiony wtyk nakręcić na gniazdo F, znajdujące się u spodu anteny. Zabezpieczyć złącze masą uszczelniającą (w komplecie).
2. Zamocować wstępnie antenę na maszcie i ustawić na kierunek zapewniający najlepszą jakość odbioru.
3. Otrzymując optymalne ukierunkowanie, dokręcić śruby mocujące antenę na maszcie.

TELKOM TELMOR

-2--3-

10-6542-075

1. a) W przypadku anteny aktywnej „DIGIT activa”: Kabel od strony odbiornika oprawić w zwrotnicy zasilania ZZA (w komplecie) - sposób montażu identyczny jak dla wtyku na rysunku poniżej.
   b) W przypadku anteny biernej DIGIT: Kabel od strony odbiornika oprawić we wtyk typu IEC - zgodnie z poniższymi wskazówkami (wtyk w komplecie).

Sposób montażu złącza prostego (cztery kroki):

A. Obciąć płaszcz zewnętrzny, zwracając uwagę by nie uszkodzić opłołu

B. Delikatnie wywinać oplot wraz z folią na bwnąt z, na płaszcz

C. Obciąć izolator wewnętrzny, zwracając uwagę by nie uszkodzić przewocu wewnętrznego

D. Nakręcić wtyk na kabel zgodnie z kierunkiem ruchu wskazówek zegara

Parametry

Typ	DIGITbierna	DIGIT activaaktywna
Zakres częstotliwości kanaly	470...862 MHzk.21...k.69
Zysk / skuteczność	4 dB	28 dB
Współczynnik szumów	-	2 dB
Max. poziom sygnałów na wyjściu (dla 2 sygnałów)	bez ograniczeń	103 dBμV
Polaryzacja	pozioma
Zasilanie wewnętrznego przedwzmacniacza	brak	poprzez kabel koncentryczny i zwrotnicę zasilającą ZZA z zasilacza regulowanego ~230V / =7...12V
Pobór prądu	brak	45 mA (przy 12V)
Średnica masztu	25...45 mm
Regulacja skuteczności	brak	pokrętło na zasilaczu zakres 0...26 dB
Ukompletowanie	wytki: FPW-107 1szt.;WKW-306 1szt.:masa uszczelniająca	wytk FPW-107 1 szt.;zwrotnica zasilania ZZA;zasilacz regulowany;masa uszczelniająca
