INSTRUKCJA OBSŁUGI TT W19 5G Protected Telmor
Dziękujemy za zakup anteny TT W-19 Silver Combo 5G Protected. Jej poszczególne elementy zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresach 174-230 MHz i 470-694 MHz.
I. Standardowe wyposażenie

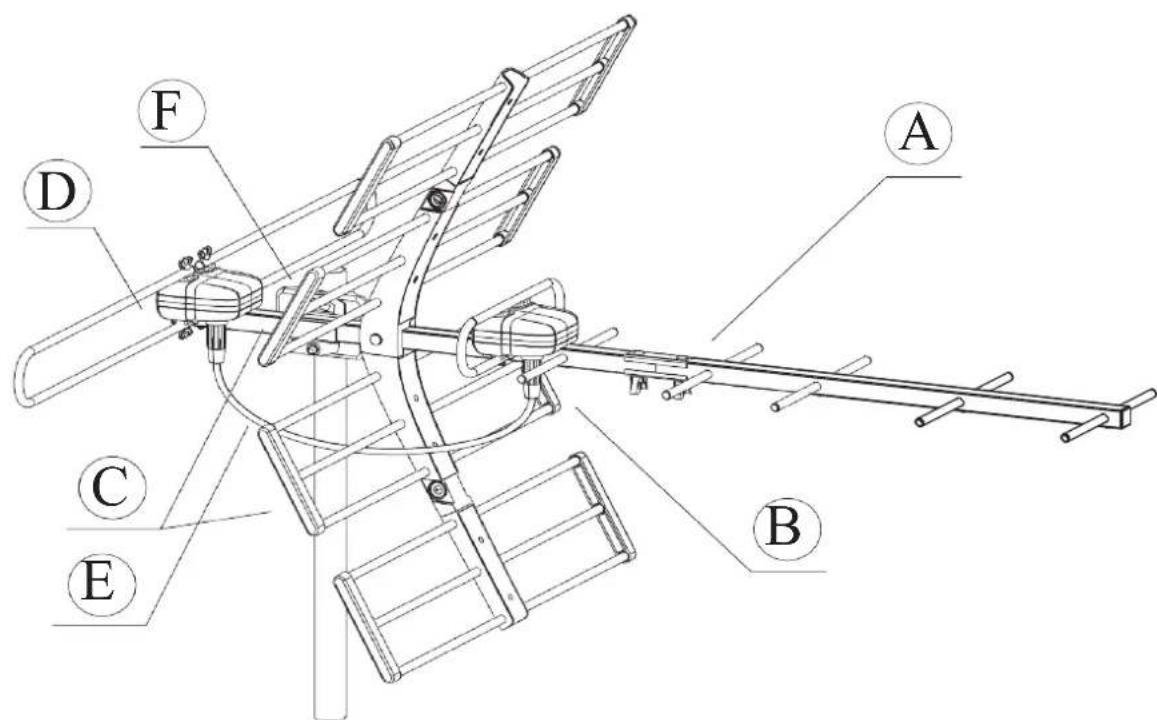

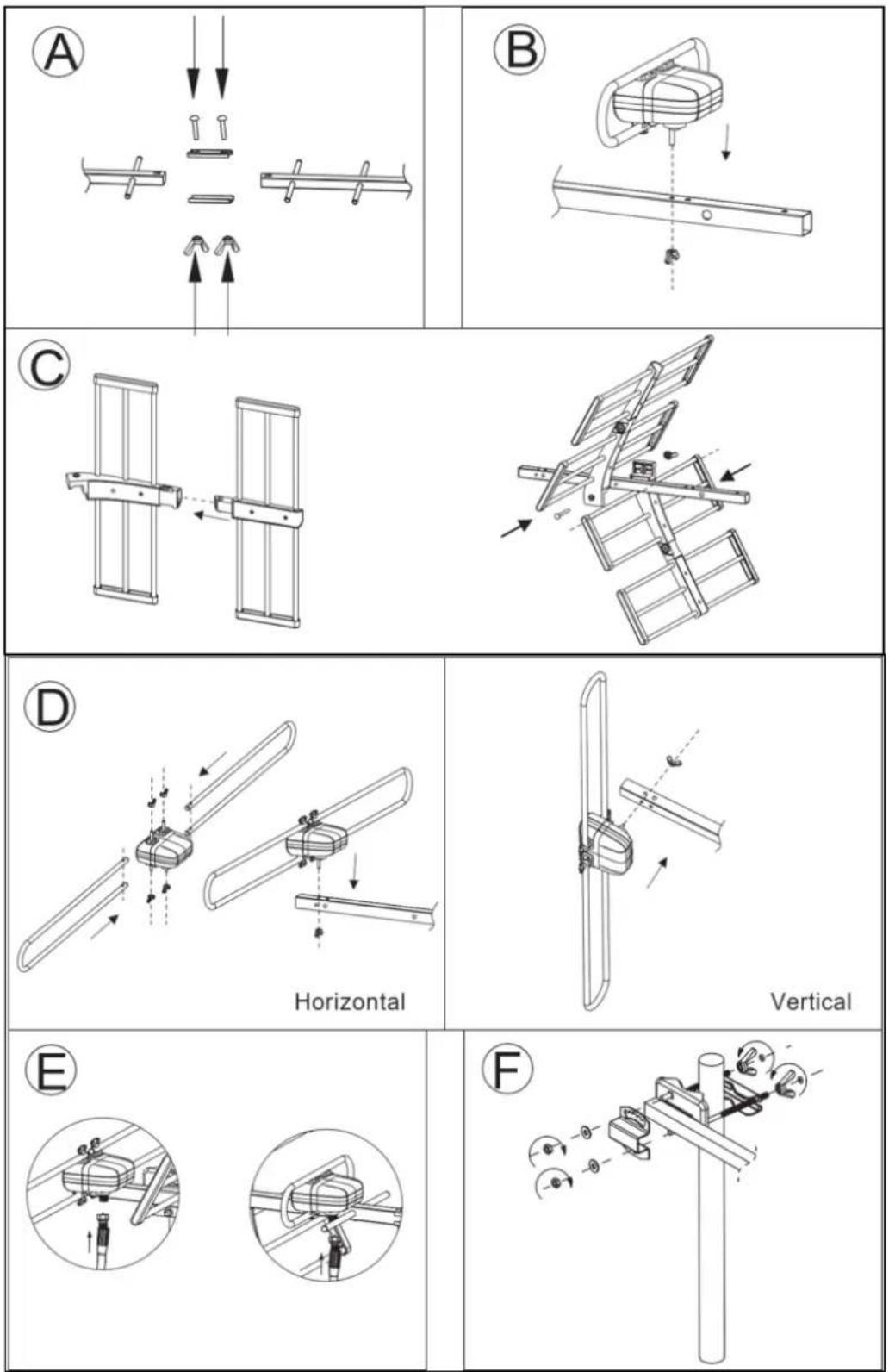

II. Sposób złożenia anteny TT W19 Silver 5G Protected
Antena składa się z sześciu podstawowych elementów:
A) Zestaw direktorów z łączonym nośnikiem
B) Dipol UHF z symetryzatorem i zwrotnicą
C) Reflektor
D) Dipol VHF z symetryzatorem
E) Kabel łączący dipol VHF z UHF
F) Mocowanie do masztu z regulacją pochylenia
W celu ochrony przed uszkodzeniami, ułatwienia transportu oraz wygody w dostarczeniu zestawu do klienta, antena została częściowo rozmontowana i złożona tak, by zajmowała jak najmniejszą przestrzeń.
IV. Parametry techniczne:
| TT W-19 Silver Combo 5G Protected | ||
| Pasmo pracy / | VHFUHF | |
| Zakres częstotliwości pracy | MHz | 174-230470-694 |
| Zysk dBi | 3-69-13 | |
| F/D – promieniowanie przód/tył VHF;UHF | dB | 5-1015-20 |
| Polaryzacja | / | Hi V (pozioma i pionowa) |
| Szerokość poziomej wiązki (-3dB) | ^0 st. | H95°/V110°H55°/V60° |
| Impedancja wyjściowa | Ohm | 75 |
| Typ złącza sygnałowego - wyjście | / | gniazdo „F” |
| Długość anteny | mm | 921 |
| Waga kg | 1,48 | |
| Opakowanie / | karton | |
| Indeks / | WAN-0103-004-01 | |
Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego.
Taki symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu przerobu i odzysku odpadów.
W krajach Unii Europejskiej i pozostałych krajach europejskich są odrębne systemy segregacji odpadów przeznaczone do utylizacji sprzętu elektrycznego i elektronicznego. Przez takie proekologiczne zachowanie zapobiegają Państwo potencjalnym negatywnym wpływom na środowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystąpić z niewłaściwego procesu składowania tego produktu. W przypadku zagospodarowywania odpadów oszczędzamy również środowisko naturalne.
Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, proszę skontaktować się z urzędem miasta i gminy lub lokalnym zakładem.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.telmor.pl/Do-pobrania/Deklaracje-zgodności-CE
