Typ produktu	Antena telewizyjna wewnętrzna
Marka	Telmor
Model	TT W21 Gold 5G Protected
Kompatybilność	DVB-T/T2, DVB-C, DVB-S, ATSC, ISDB-T
Zakres częstotliwości	VHF: 47–230 MHz, UHF: 470–862 MHz
Wzmocnienie	25 dBi (maks.)
Impedancja	75 Ω
Polaryzacja	Liniowa pozioma/ pionowa
Długość kabla	1,5 m (standardowa, możliwość przedłużenia)
Typ złącza	F-type (IEC 60169-24)
Możliwości montażu	Stołowa, ścienna, magnetyczna
Materiał	ABS, aluminium, miedź
Kolor	Czarno-złoty
Wymiary (szer. x wys. x gł.)	200 x 150 x 50 mm
Waga	0,25 kg
Zasilanie	Pasywna (brak zewnętrznego zasilania)
Pobór mocy	0 W (pasywna)
Zakres temperatur pracy	-10°C do 40°C
Filtr 4G/5G	Tak (chroni przed zakłóceniami z sieci komórkowych)
Wzmocnienie sygnału	Aktywne wzmocnienie (zasilane przez USB, 5V/100mA)
Konserwacja i czyszczenie	Przecierać suchą szmatką; unikać wilgoci i detergentów
Bezpieczeństwo	Nie używać w pobliżu wody; nie otwierać obudowy
Części zapasowe i naprawy	Dostępne u autoryzowanych serwisantów
Gwarancja	2 lata
Informacje ogólne	Produkt zgodny z normami CE, RoHS

Często zadawane pytania - TT W21 Gold 5G Protected Telmor

Jak prawidłowo zainstalować antenę Telmor TT W21 Gold 5G Protected?

Umieść antenę w pobliżu okna lub w miejscu z dobrym odbiorem. Podłącz kabel F-type do telewizora lub dekodera. Jeśli antena ma wzmacniacz, podłącz zasilanie przez USB (5V).

Czy antena chroni przed zakłóceniami 4G/5G?

Tak, model TT W21 Gold 5G Protected wyposażony jest w filtr, który minimalizuje zakłócenia od sieci komórkowych, zapewniając lepszą jakość sygnału telewizyjnego.

Jaki jest maksymalny zasięg anteny?

Antena zapewnia odbiór w promieniu do 50 km od nadajnika w optymalnych warunkach. Wzmocnienie 25 dBi pomaga w odbiorze słabszych sygnałów.

Czy antena wymaga zasilania?

Wersja pasywna nie wymaga zasilania. Jeśli posiadasz model z aktywnym wzmacniaczem, podłącz go przez port USB.

Jak wyczyścić antenę?

Przecieraj obudowę suchą, miękką szmatką. Nie używaj wody ani środków czyszczących, aby nie uszkodzić elektroniki.

Czy antena nadaje się do odbioru DVB-T2?

Tak, antena jest w pełni kompatybilna z DVB-T/T2 oraz innymi standardami, takimi jak DVB-C, DVB-S, ATSC i ISDB-T.

Jak zamontować antenę na ścianie?

Użyj dołączonego uchwytu lub magnesu (jeśli w zestawie). Przymocuj do metalowej powierzchni lub za pomocą śrub. Upewnij się, że antena jest skierowana w stronę nadajnika.

Co zrobić, gdy odbiór jest słaby?

Spróbuj zmienić położenie anteny – wyżej, bliżej okna. Sprawdź kabel i złącza. Włącz wzmacniacz (jeśli dostępny). Unikaj przeszkód metalowych.

Czy antena jest wodoodporna?

Nie, antena przeznaczona jest do użytku wewnętrznego. Nie narażaj jej na deszcz ani wilgoć.

Jak długi jest kabel anteny?

Standardowy kabel ma długość 1,5 m. Można go przedłużyć za pomocą przedłużacza F-type maksymalnie do 10 m bez znaczącej utraty sygnału.

INSTRUKCJA OBSŁUGI TT W21 Gold 5G Protected Telmor

Dziękujemy za zakup anteny TT W-21 Combo 5G Protected. Jej poszczególne elementy zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresach 174-230 MHz i 470-694 MHz.

I. Standardowe wyposażenie

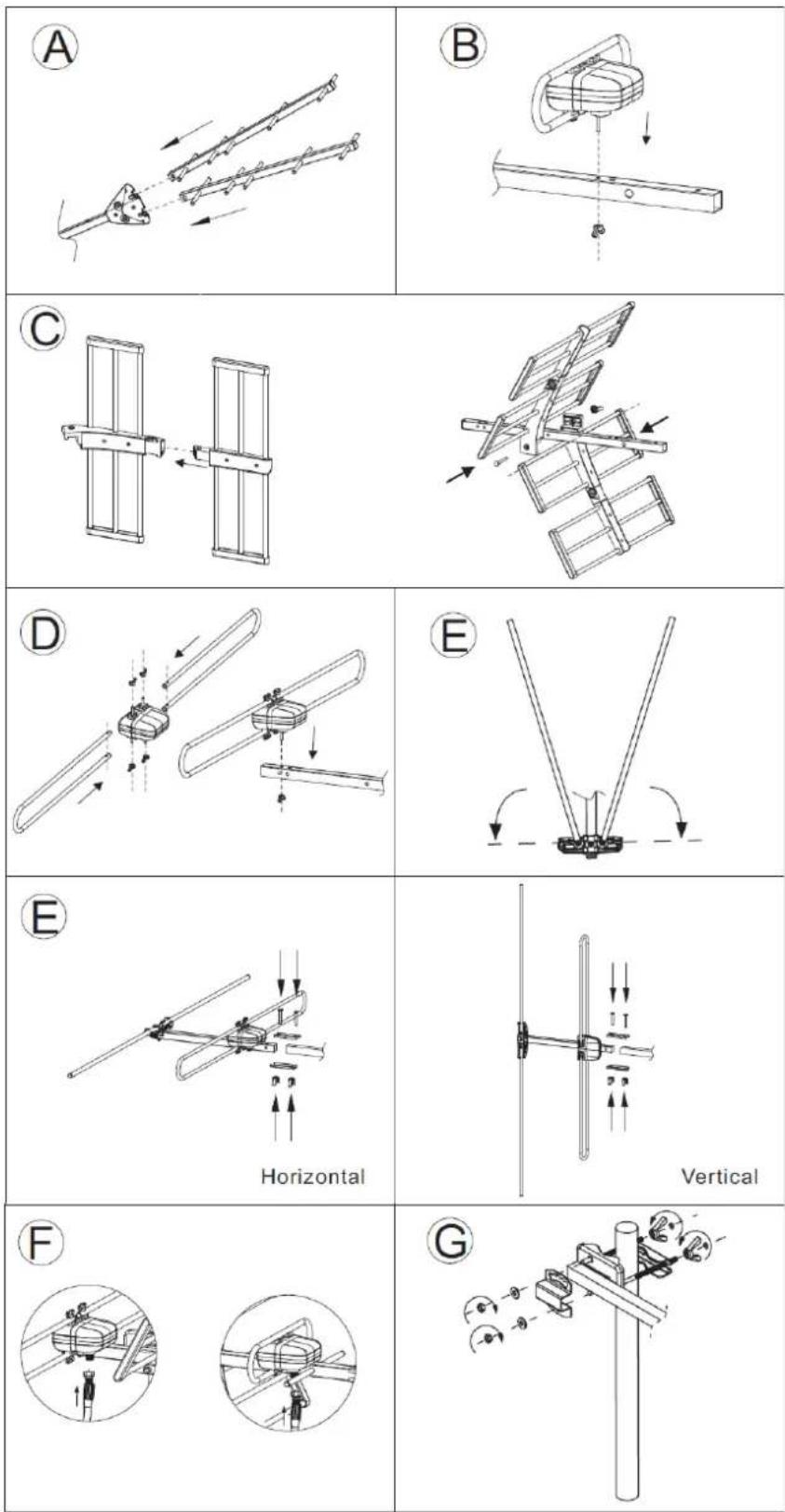

II. Sposób złożenia anteny TT W21 Gold 5G Protected

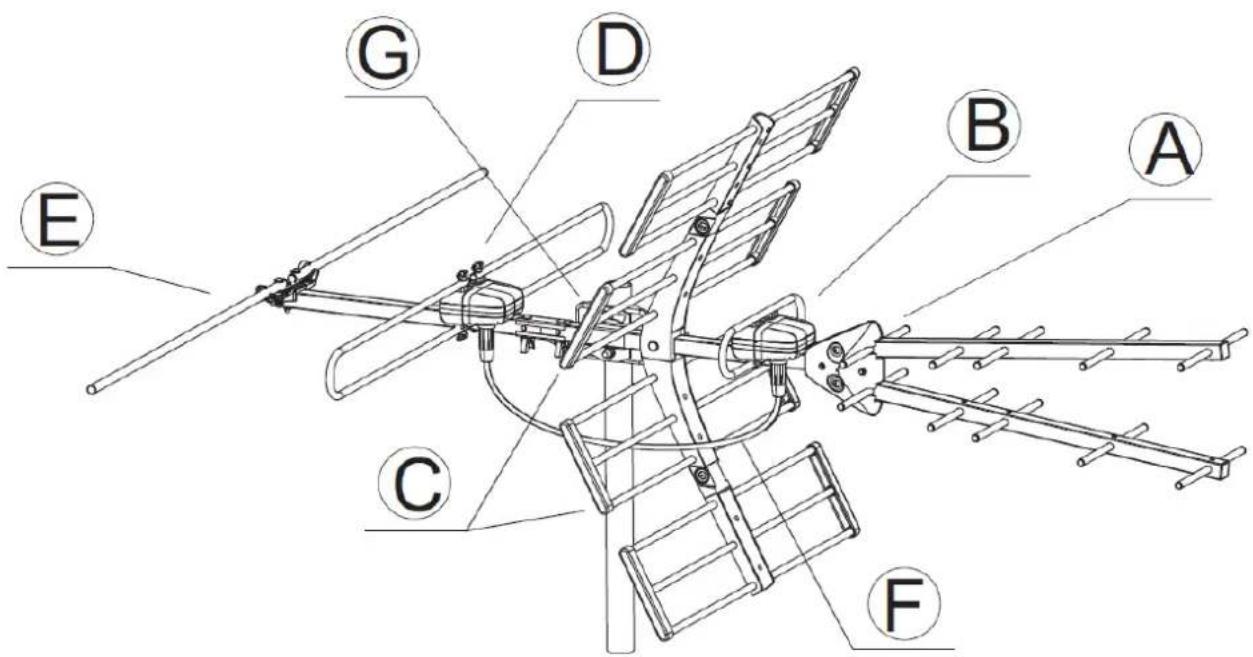

Antena składa się z sześciu podstawowych elementów:

A) Dwa zestawy direktorów z łącznikiem
B) Dipol UHF z symetryzatorem i zwrotnicą
C) Reflektor UHF
D) Dipol VHF z symetryzatorem
E) Reflektor VHF
F) Kabel łączący dipol VHF z UHF
G) Mocowanie do masztu z regulacją pochylenia

W celu ochrony przed uszkodzeniami, ułatwienia transportu oraz wygody w dostarczeniu zestawu do klienta, antena została częściowo rozmontowana i złożona tak, by zajmowała jak najmniejszą przestrzeń.

IV. Parametry techniczne:

TT W-21 Combo Gold 5G Protected
Pasmo pracy /		VHFUHF
Zakres częstotliwości pracy	MHz	174-230470-694
Zysk dBi		3-79-14
F/D – promieniowanie przód/tył VHF;UHF	dB	8-1215-20
Polaryzacja	/	Hi V (pozioma i pionowa)
Szerokość poziomej wiązki (-3dB)	° st.	H70°/V70°H45°/V50°
Impedancja wyjściowa	Ohm	75
Typ złącza sygnałowego - wyjście	/	gniazdo „F”
Długość anteny	mm	1160
Waga kg		2
Opakowanie /		karton
Indeks /		WAN-0103-005-01

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.

Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego.

Taki symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu przerobu i odzysku odpadów.

W krajach Unii Europejskiej i pozostałych krajach europejskich są odrębne systemy segregacji odpadów przeznaczone do utylizacji sprzętu elektrycznego i elektronicznego. Przez takie proekologiczne zachowanie zapobiegają Państwo potencjalnym negatywnym wpływom na środowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystąpić z niewłaściwego procesu składowania tego produktu. W przypadku zagospodarowywania odpadów oszczędzamy również środowisko naturalne.

Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, proszę skontaktować się z urzędem miasta i gminy lub lokalnym zakładem.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.telmor.pl/Do-pobrania/Deklaracje-zgodności-CE
