Typ produktu	Antena telewizyjna
Marka	Telmor
Model	Asr Classic P20
Zasilanie	Pasywna (nie wymaga zasilania)
Standard odbioru	DVB-T/T2 (cyfrowy)
Zakres częstotliwości	VHF (174–230 MHz) i UHF (470–862 MHz)
Zysk energetyczny	Ok. 6–8 dBi (w zależności od zakresu)
Impedancja	75 Ω
Złącze	F (typ IEC)
Montaż	Wewnętrzny (na podstawie) lub zewnętrzny (na maszcie)
Wymiary (wys. × szer. × głęb.)	Ok. 25 × 30 × 10 cm
Waga	Ok. 200 g
Kolor	Czarny
Materiał	Tworzywo sztuczne (ABS)
Liczba elementów	20 (dipoli)
Kąt otwarcia	Ok. 60° (poziomo)
Polarizacja	Pozioma / pionowa (regulowana)
Odporność na warunki atmosferyczne	Tak (do użytku zewnętrznego)
W zestawie	Antena, podstawa, kabel koncentryczny (ok. 1,5 m), instrukcja
Gwarancja	2 lata
Kraj pochodzenia	Polska / Chiny (zależnie od partii)

Często zadawane pytania - Asr Classic P20 Telmor

Jak zamontować antenę Telmor Asr Classic P20?

Antenę można zamontować wewnątrz na płaskiej powierzchni za pomocą dołączonej podstawy lub na zewnątrz na maszcie (nie wchodzi w skład zestawu). Po wyborze miejsca, przymocuj antenę i podłącz kabel koncentryczny do złącza F.

Czy antena wymaga zasilania?

Nie, model Asr Classic P20 jest anteną pasywną, co oznacza, że nie potrzebuje dodatkowego zasilania. Działa bez wzmacniacza.

Jakie kable są potrzebne do podłączenia?

W zestawie znajduje się kabel koncentryczny o długości ok. 1,5 m z wtykiem F. Możesz go przedłużyć za pomocą przedłużacza F (max. 20 m, aby uniknąć strat sygnału).

Czy antena odbiera sygnał HD?

Tak, antena odbiera sygnał cyfrowy DVB-T/T2, który umożliwia oglądanie kanałów w jakości SD i HD, o ile nadajnik w Twojej okolicy emituje taki sygnał.

Jak ustawić antenę, aby uzyskać najlepszy odbiór?

Skieruj antenę w stronę najbliższego nadajnika DVB-T. Możesz sprawdzić lokalizację nadajników na stronie telewizja cyfrowa. Następnie delikatnie obracaj antenę, aż obraz będzie stabilny, a sygnał osiągnie co najmniej 60%.

Czy mogę używać anteny na zewnątrz?

Tak, antena jest przystosowana do użytku zewnętrznego. Zamontuj ją na maszcie i zabezpiecz przed silnym wiatrem. Pamiętaj o zastosowaniu kabla odpornego na warunki atmosferyczne.

Dlaczego niektóre kanały nie są dostępne?

Może to wynikać ze słabego sygnału, przeszkód terenowych (budynki, lasy) lub złego ustawienia anteny. Spróbuj zmienić położenie anteny lub skorzystać z wzmacniacza sygnału.

Jak czyścić antenę?

Wyczyść antenę suchą, miękką szmatką. Nie używaj wody ani detergentów, aby nie uszkodzić elementów elektronicznych. W przypadku zabrudzeń na zewnątrz, delikatnie usuń kurz wilgotną szmatką, a następnie osusz.

Czy mogę podłączyć antenę do wielu telewizorów?

Tak, ale wymaga to zastosowania rozdzielacza sygnału (splitter) o odpowiedniej impedancji (75 Ω). Pamiętaj, że każdy podział osłabia sygnał, więc może być potrzebny wzmacniacz.

Jaka jest gwarancja na antenę?

Producent udziela 2-letniej gwarancji. W przypadku problemów skontaktuj się ze sprzedawcą lub serwisem Telmor.

INSTRUKCJA OBSŁUGI Asr Classic P20 Telmor

Szerokopasmowa antena DVB-T2 serii

asr/ asr classic

Instrukcja obstugi

IO-6542-078-220

28.09.2023

Standardowe wyposażenie anteny

1. nakręcane złącze typu „F-RG6” (z uszczelką) x 1szt.
2. nakręcane złącze typu „IEC-RG6” x 1szt. w komplecie jedynie z „asr”
3. instrukcja obsługi x 1szt.
4. zasilacz i zwrotnica zasilająca typu ZZA-7 - w komplecie jedynie z „asr classic”

Sposób montażu anteny

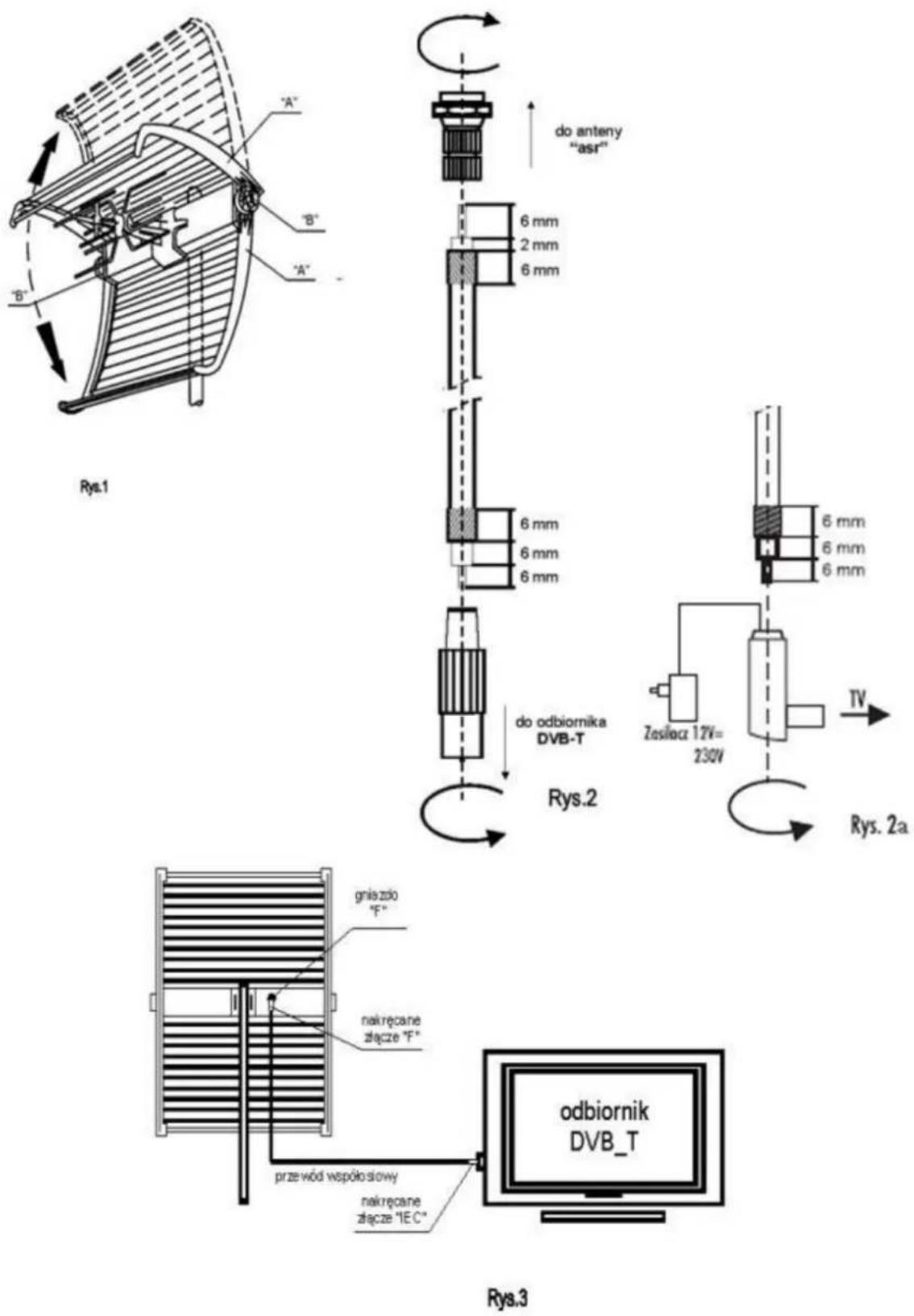

Po zamocowaniu anteny na maszcie, odkręcić pokrętła boczne( „B” – Rys.1) o ok. 3,5 obrotu, rozłożyć reflektory anteny „A” na obie strony i zablokować je w tym położeniu używając ponownie pokręteł.

UWAGA !!!

Wszystkie podłączenia należy bezwzględnie przeprowadzać przy odłączonych od sieci energetycznej urządzeniach odbiorczych DVB-T2. Nieprzestrzeganie tej zasady może doprowadzić do uszkodzeń, które nie podlegają roszczeniom z tytułu udzielonej GWARANCJI.

Sposób podłączenia anteny – „asr”

Uwaga: Antena bierna, nie podłącać zasilacza i zwrotnicy ZZA-7, nie włącać zasilania anteny w odbiorniku DVB-T/T2!

1. Do podłączenia anteny z odbiornikiem DVB-T stosować dobrej jakości kabel koncentryczny RG6 o impedancji 75 Ω.
2. Od strony anteny „asr” przygotować kabel koncentryczny zgodnie z rys.2. Na tak przygotowany kabel nakręcić złącze typu “F-RG6”. W przypadku stosowania innego typu kabla, należy zastosować dedykowany do niego typ złącza „F”.
3. Oprawiony wtyk "F-RG6" nakręcić na gniazdo typu "F" znajdujące się z tyłu belki anteny „asr”.
4. Od strony odbiornika DVB-T przygotować kabel koncentryczny zgodnie z rys.2. Na tak przygotowany kabel nakręcić złącze typu "IEC-RG6". W przypadku stosowania innego typu kabla, należy zastosować dedykowany do niego typ złącza „IEC”.
5. Odbiornik DVB-T (zewnętrzny tuner lub odbiornik TV z wbudowanym tunerem DVB-T) podłączyć do gniazda zasilania \~230V, uruchomić urządzenie. Przejść do trybu wyszukiwania programów TV zgodnie z instrukcją obsługi posiadanego odbiornika DVB-T.

Sposób podłączenia anteny – „asr classic”

1. Do podłączenia anteny z odbiornikiem DVB-T2 stosować dobrej jakości kabel koncentryczny RG6 o impedancji 75 Ω.
2. Od strony anteny „asr classic” przygotować kabel koncentryczny zgodnie z rys.2. Na tak przygotowany kabel nakręcić złącze typu “F-RG6”. W przypadku stosowania innego typu kabla, należy zastosować dedykowany do niego typ złącza „F”.
3. Oprawiony wtyk "F-RG6" nakręcić na gniazdo typu "F" znajdujące się z tyłu belki anteny „asr classic”.
4. Od strony odbiornika DVB-T przygotować kabel koncentryczny zgodnie z rys.2a. Na tak przygotowany kabel zakręcić (zgodnie z rys.2a) zwrotnicę ZZA-7, która jest dostarczona wraz z anteną „asr classic”. Zasilacz zwrotnicy załączyć do gniazda zasilania 230V.
5. Odbiornik DVB-T2 (zewnętrzny tuner lub odbiornik TV z wbudowanym tunerem DVB-T2) podłączyć do gniazda zasilania \~230V, uruchomic urządzenie.
6. W przypadku gdy odbiornik DVB-T2, umożliwia zasilanie przedwzmacniacza napięciem 5V, to można zamiast stosowania zwrotnicy ZZA-7, zakupić dodatkowo złącze IEC męskie (odpowiednie dla zastosowanego kabla antenowego). W takim przypadku po zamontowaniu złącza IEC należy zgodnie z instrukcją odbiornika załączyć napięcie zasilania przedwzmacniacza (5V).
7. Przejść do trybu wyszukiwania programów TV zgodnie z instrukcją obsługi posiadanego odbiornika DVB-T2.

Zasady bezpiecznej eksploatacji urządzeń zasilanych z sieci energetycznej !!!

1. W celu uzyskania stosownej wentylacji nie należy umieszczać innych przedmiotów w odległości mniejszej niż 5 cm od zasilacza.
2. Nie należy przykrywać zasilacza / urządzenia takimi przedmiotami jak: gazety, obrusy, zasłony itp.
3. Nie zaleca się umieszczania w pobliżu zasilacza / urządzenia źródeł otwartego płomienia.
4. Zasilacz / urządzenie należy użytkować w klimacie umiarkowanym.
5. Zasilacz / urządzenie nie powinno być narażone na krople i bryzgi wody.
6. Na / lub w bliskiej odległości od zasilacza/urządzenia nie należy umieszczać żadnych przedmiotów napełnionych cieczą.
7. Podczas burz i wyładowań atmosferycznych, ze względu na zwiększone prawdopodobieństwo uszkodzenia przedwzmacniacza antenowego wskazane jest wyjęcie zasilacza anteny z gniazda zasilania sieciowego \~230V.

PARAMETRY TECHNICZNE

		ASR pasywna	ASR CLASSIC P20
Zakres odbieranych częstotliwości	MHz	174-230; 470-862
Zysk	dB	3@174-230*, 14@470-862
Wzmocnienie	dB	brak	>20
Polaryzacja	/	VHF+ UHF - Horyzontalna
Rozwartość wiązki 3dB (płaszczyzna pozioma)	°(deg)	40
Stosunek promieniowania - przód / tyt	dB	24
Współczynnik szumów	dB	n/d	<2,5
Maksymalny poziom sygnału TV na wyjściu (DIN)	dBμV	n/d	95
Zasilanie / pobór prądu	V / mA	n/d	5-24/40mA
Średnica masztu - maksymalna	mm	25-60
Maks. obciążenie od wiatru	N	120
Impedancja wyjściowa	Ohm	75
Typ złącza wyjściowego	/	„F” gniazdo
Wymiary anteny rozłożonej	mm	820 x 455 x 220
Wyposażenie standardowe	/	1 szt. wtyk F nakręcany	1 szt. wtyk F nakręcany1 szt. ZZA-7 z zasilaczem
Indeksy	/	WAN-0101-009-01	WAN-0101-012-01

* Antena przystosowana do pracy w UHF. W niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
** Antena przystosowana do pracy w UHF. Wzmacniacz anteny jest otwarty na pasmo VHF 174-230. Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.

UWAGA! Antena asr (w przeciwieństwie do asr clasic) nie zawiera wzmacniacza – jest anteną pasywną z symetryzatorem.
