INSTRUKCJA OBSŁUGI TT-365 5G Protected Telmor
Antena kierunkowa UHF DVB-T2
TT-365 5G Protected
Instrukcja obsługi
Dziękujemy za zakup anteny TT-365 5G Protected. Jej poszczególne elementy zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresie pasma UHF (470-694 MHz).
I. Standardowe wyposażenie
Antena TT-365 5G Protected

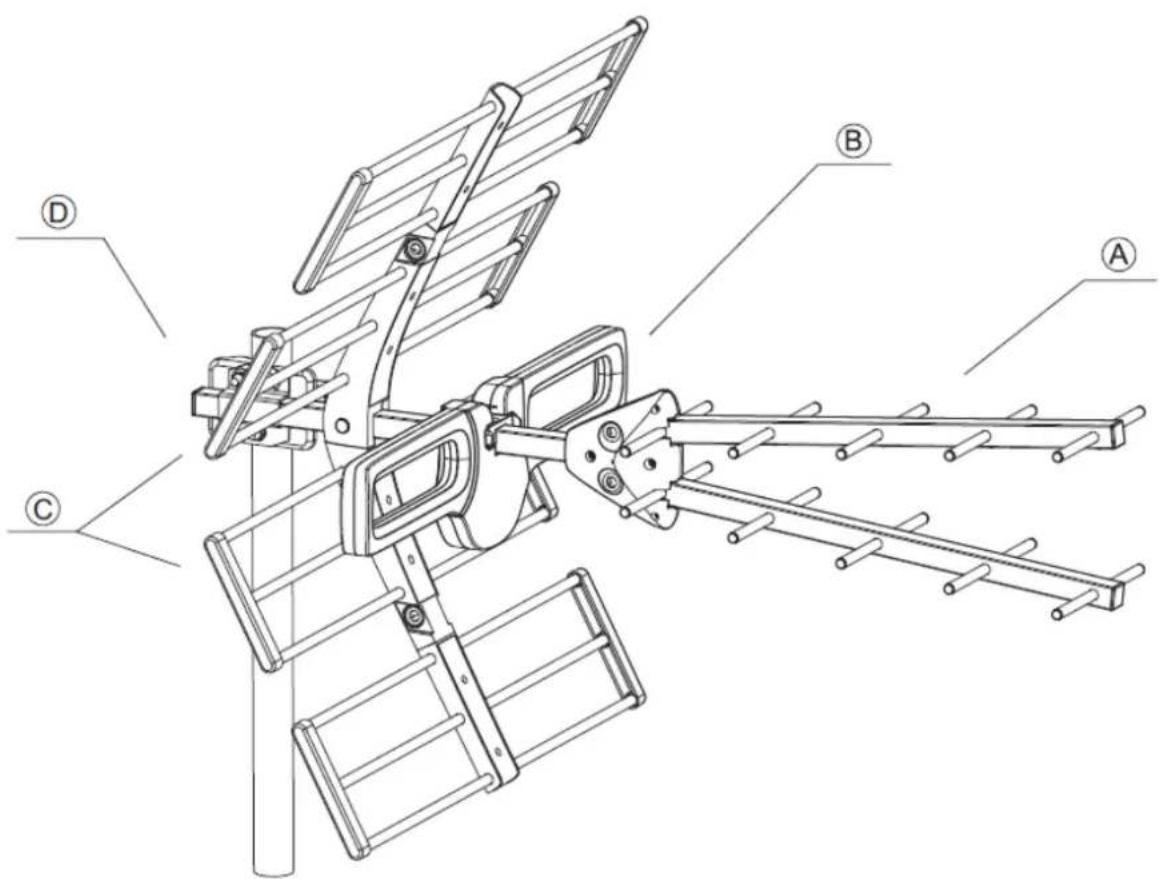

II. Sposób złożenia anteny TT-365 5G Protected
Antena składa się z 4 podstawowych elementów:

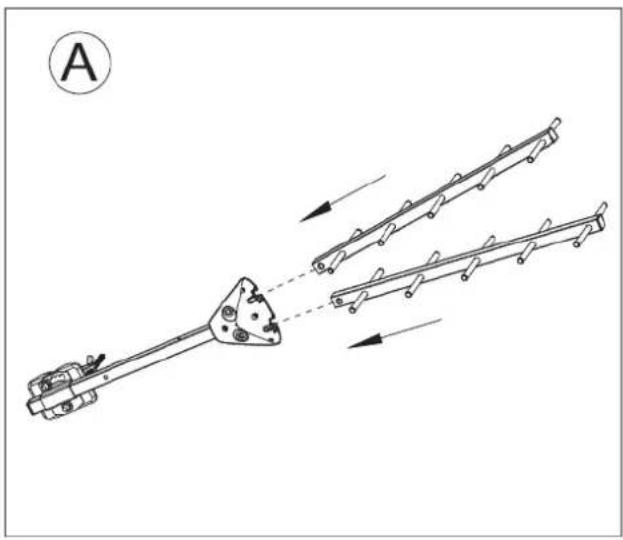

A) Dwa zestawy direktorów z łącznikiem
B) Dipol UHF z symetryzatorem
C) Reflektor UHF
D) Mocowanie do masztu z regulacją pochylenia
W celu ochrony przed uszkodzeniami, ułatwienia transportu oraz wygody w dostarczeniu zestawu do klienta, antena została częściowo rozmontowana i złożona tak, by zajmowała jak najmniejszą przestrzeń.
III. Sposób zamocowania i podłączenia anteny TT-365 5G Protected.
IV. Parametry techniczne:
| TT-365 5G Protected | ||
| Pasmo pracy / | UHF | |
| Zakres częstotliwości pracy | MHz | 470-694 |
| Zysk | dBi | 9-14 |
| F/D – promieniowanie przód/tył VHF;UHF | dB | 15-20 |
| Polaryzacja | / | Hi V (pozioma i pionowa) |
| Szerokość poziomej wiązki (-3dB) | ° st. | H45°/V50° |
| Impedancja wyjściowa | Ohm | 75 |
| Typ złącza sygnałowego - wyjście | / | gniazdo „F” |
| Długość anteny | mm | 1160 |
| Waga kg | 2 | |
| Opakowanie / | karton | |
| Indeks / | WAN-0104-008-01 | |
Parametry techniczne mogą ulec zmianie bez wcześniejjszego powiadomienia.
Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego.
Taki symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu przerobu i odzysku odpadów.
W krajach Unii Europejskiej i pozostałych krajach europejskich są odrębne systemy segregacji odpadów przeznaczone do utylizacji sprzętu elektrycznego i elektronicznego. Przez takie proekologiczne zachowanie zapobiegają Państwo potencjalnym negatywnym wpływom na środowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystąpić z niewłaściwego procesu składowania tego produktu. W przypadku zagospodarowywania odpadów oszczędzamy również środowisko naturalne.
Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, proszę skontaktować się z urzędem miasta i gminy lub lokalnym zakładem.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
https://www.telmor.pl/Do-pobrania/Deklaracje-zgodnosci-CE
