INSTRUKCJA OBSŁUGI DSP-860 Telmor

AKTYWNA antenna pokojowa DVB-T DSP-860

Antena DSP-860 przeznaczona jest do odbioru sygnałów TV cyfrowych (DVB-T) i analogowych wewnątrz pomieszczeń, w pobliżu odbiornika TV. Główne zalety anteny pokojowej DSP to uniwersalność, ekonomiczność, prostota instalacji, łatwość przestawiania na różne kierunki nadawania sygnałów TV. DSP-860 może znakomicie spełniać rolę anteny dla drugiego odbiornika TV w mieszkaniu (sypialnia, pokój dziecinny), w domku letniskowym, na działce itp. Może też służyć do odbioru nowych programów TV, niedostępnych jeszcze w antenowej instalacji zbiorowej. Dzięki dużemu zyskowi energetycznemu jedynym przeciwskazaniem dla jej stosowania jest wysoki poziom sygnałów odbitych w miejscu instalacji. Antena DSP przeznaczona jest do stosowania wewnątrz pomieszczeń.

2. Przygotowanie anteny do pracy

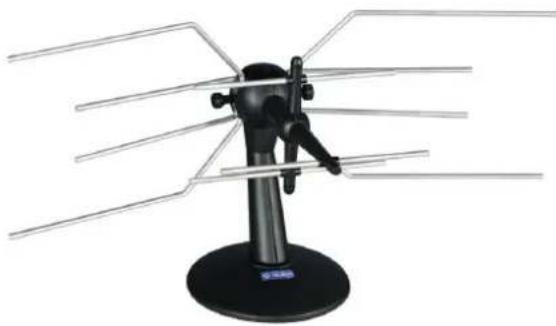

Po wyjęciu z pudełka anteny DSP-860 należy rozłożyć oba dipole (wygląd rozłożonej anteny znajduje się powyżej) i zablokować je poprzez dokręcenie śrubami - prawa / lewa strona obudowy anteny.

3. Użytkowanie zasilacza sieciowego\*\*

Zasilacz sieciowy przystosowany jest do pracy ciągłej. Po podłączeniu wtyku antenowego do odbiornika TV, zasilacz można podłączyć na stałe do gniazdka sieciowego \~230V/50-60Hz. Poprawna praca zasilacza sygnalizowana jest świeceniem diody LED w obudowie.

UWAGA!

W czasie burzy z silnymi wyładowaniami atmosferycznymi, aby ochronić przedwzmacniacz antenowy i zasilacz przed uszkodzeniem, należy odłączyć zasilacz od sieci energetycznej \~230V!

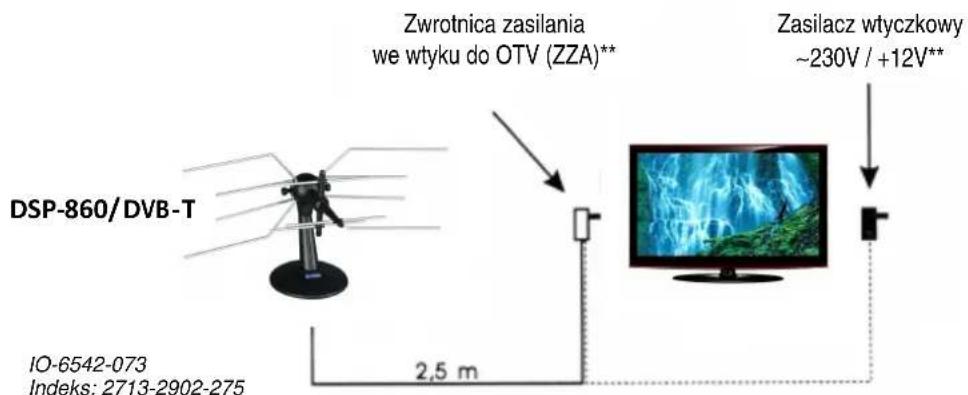

3. Sposób podłączenia anteny DSP-860 do odbiornika TV za pośrednictwem zwrotnicy zasilania ZZA

5. Bezpośrednie podłączenie anteny DSP-860 do tunera DVB-T (STB) lub odbiornika TV

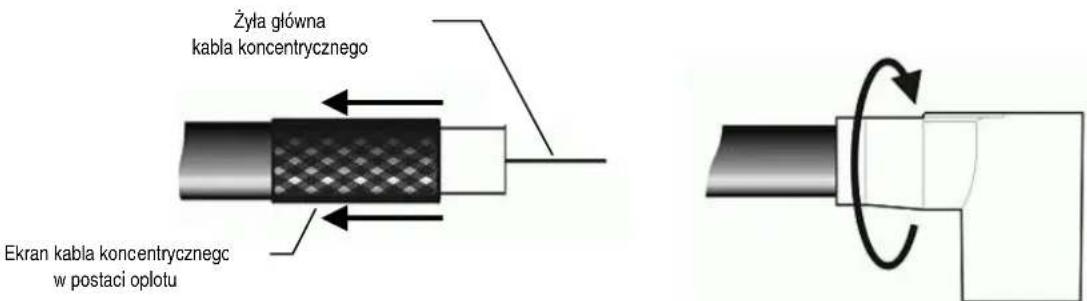

Antena DSP-860 może być bezpośrednio zasilana z tunera DVB-T lub odbiornika TV, pod warunkiem, że urządzenia te mają możliwość wystawienia na wejściu antenowym napięcia +5V. Jeżeli jest taka możliwość, należy odkręcić z kabla koncentrycznego złącze ze zwrotnicą antenową ZZA. W to miejsce należy nakręcić wtyk antenowy IEC (typ WKW), który znajduje się w komplecie z anteną DSP-860 (rysunek poniżej). Przy nakręcaniu złącza na kabel koncentryczny należy zwrócić szczególną uwagę na ekran, którego opłot nie powinien w żaden sposób być owinięty wokół żyły głównej kabla (rysunek poniżej).

6. Dane techniczne

Zakres odbieranych częstotliwości		MHz	88 - 862
Zysk / skuteczność*	K6 - k12	dB	20
	K21 - k39	dB	30
	K40 - k69	dB	30 - 33
Impedancja (wewnętrzny symetryzator)		Ω	75
Zasilanie przedwzmacniacza anteny		V_DC /mA	+5... 24 / max. 31
Możliwość bezpośredniego zasilania z tunera DVB-T		/	tak
Masa anteny		kg	0,64
Wymiary anteny w stanie roboczym (W x S x G)		mm	255 x 500 x 230
Opakowanie jednostkowe - karton		mm	260 x 300 x 195

* Uwzględniono straty w symetryzatorze.
** Zasilacz i zwrotnica zasilania w komplecie tylko w okresie trwania promocji.

Utylizacja niepotrzebnego sprzętu elektrycznego i elektronicznego

Taki symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinien być dostarczony do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego w celu przerobu i odzysku odpadów.

W krajach Unii Europejskiej i pozostałych krajach europejskich są odrębne systemy segregacji odpadów przeznaczone do utylizacji sprzętu elektrycznego i elektronicznego. Przez takie pro-ekologiczne zachowanie zapobiegają Państwo potencjalnym negatywnym wpływom na środowisko naturalne oraz na zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego procesu składowania tego produktu. Przez zagospodarowanie materiałów oszczędzamy również surowce naturalne. Aby uzyskać bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, prosimy skontaktować się z urzędem miasta lub gminy, lokalnym zakładem utylizacji sprzętu elektrycznego i elektronicznego lub ze sklepem, w którym produkt został zakupiony.
