AirCoolic SF4009BRC - Wentylator domowy HB - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator stojący
Model	AirCoolic SF4009BRC
Marka	HB
Moc	55 W
Średnica wentylatora	40 cm
Liczba prędkości	3 (niska, średnia, wysoka)
Tryby pracy	NORMAL, NATURAL, SLEEP
Oscylacja	Automatyczna w poziomie
Timer	0,5 - 8 h (co 0,5 h)
Funkcja opóźnionego włączania (PRE-SETTING)	0,5 - 8 h (co 0,5 h)
Regulacja kąta nachylenia głowicy	Tak
Regulacja wysokości	115 - 135 cm
Napięcie zasilania	220-240 V
Waga produktu	0,3 kg
Sterowanie	Panel dotykowy + pilot zdalnego sterowania
Materiał obudowy	Tworzywo sztuczne
Kolor	Biały
Gwarancja	24 miesiące
Przeznaczenie	Do użytku domowego
Zabezpieczenia	Przed przegrzaniem, wyłącznik bezpieczeństwa

Często zadawane pytania - AirCoolic SF4009BRC HB

Jak włączyć wentylator AirCoolic SF4009BRC?

Naciśnij przycisk ON/SPEED na panelu sterowania lub pilocie. Wentylator uruchomi się z najniższą prędkością.

Jak ustawić żądaną prędkość nawiewu?

Naciskaj kolejno przycisk ON/SPEED, aż na wyświetlaczu pojawi się odpowiednia kontrolka: 1 – niska, 2 – średnia, 3 – wysoka.

Jak włączyć funkcję oscylacji?

Naciśnij przycisk SWING na panelu lub pilocie. Ponowne naciśnięcie wyłączy oscylację.

Jak ustawić timer wyłączenia?

Gdy wentylator jest włączony, naciskaj przycisk TIMER aż do ustawienia żądanego czasu (od 0,5 do 8 h co 0,5 h). Po upływie czasu wentylator wyłączy się automatycznie. Aby anulować, ustaw wartość 0,0.

Jak ustawić opóźnione włączanie (PRE-SETTING)?

Przy wyłączonym wentylatorze naciskaj przycisk TIMER, aż ustawisz żądany czas (0,5-8 h). Po upływie tego czasu wentylator włączy się automatycznie. Aby anulować, naciskaj TIMER aż wszystkie kontrolki zgasną.

Jak zmienić tryb pracy wentylatora?

Naciskaj przycisk MODE na pilocie, aby przełączać między trybami: NORMAL (stały nawiew), NATURAL (symulacja wiatru) i SLEEP (cichy tryb nocny).

Jak wyłączyć wentylator?

Naciśnij przycisk OFF na panelu lub pilocie. Aby całkowicie odłączyć od zasilania, wyjmij wtyczkę z gniazdka.

Jak regulować wysokość wentylatora?

Odkręć lekko pierścień regulacji wysokości (14), ustaw żądaną wysokość (115-135 cm), a następnie dokręć pierścień.

Jak czyścić wentylator?

Przed czyszczeniem odłącz urządzenie od zasilania. Użyj miękkiej, wilgotnej ściereczki z delikatnym detergentem. Nie używaj benzyny ani rozpuszczalników. Unikaj dostania się wody do silnika. Po czyszczeniu osusz wszystkie elementy.

Czy można używać wentylatora na zewnątrz?

Nie, wentylator jest przeznaczony wyłącznie do użytku wewnętrznego. Nie należy go wystawiać na deszcz, wilgoć ani bezpośrednie działanie promieni słonecznych.

INSTRUKCJA OBSŁUGI AirCoolic SF4009BRC HB

	Opis wykonanych czynności, wykaz wymienionych części podpis technika pieczątka serwisu	Data zgłoszenia
		Data naprawy

AirCoolic

Kupując wentylator marki HB, wybrali Państwo jedno z najlepszych tego typu urządzeń dostępnych obecnie na rynku. Prawidłowo używany i konserwowany wentylator zapewni Państwu wiele lat satysfakcjonującego działania.

Przepisy bezpieczeństwa:

Przed rozpoczęciem użytkowania wentylatora, należy dokładnie zapoznać się z niniejszą instrukcją obsługi i bezwzględnie jej przestrzegać. Instrukcję obsługi wraz z dowodem zakupu należy przechowywać w łatwo dostępnym miejscu.

- Należy upewnić się, że napięcie w sieci jest takie samo jak wskazane na urządzeniu.

- W celu uniknięcia pożaru, względnie wstrząsu elektrycznego należy podłączyć urządzenie bezpośrednio do gniazdka elektrycznego całkowicie wsuwając do niego wtyczkę. Nie należy używać kabla przedłużającego.

- Zawsze należy wyłącać urządzenie ze źródła prądu, jeżeli w danej chwili nie jest używane bądź następuje zamiana akcesoriów lub czyszczenie urządzenia. Aby wyłączyć urządzenie z sieci, należy wyciągnąć wtyczkę z gniazda. W ŻADNYM WYPADKU nie należy ciągnąć za przewód.

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo. Należy zwrócić uwagę, aby dzieci nie bawiły się serzetem.

- Urządzenie przeznaczone jest wyłącznie do użytku przez osoby dorosłe i powinno znajdować się poza zasięgiem dzieci.

- Nie wolno zostawiać urządzenia podłączonego do źródła zasilania bez nadzoru ze względu na możliwość powstania pożaru.

- W celu zapewnienia właściwego działania urządzenia należy upewnić się, czy zostało ono umieszczone na twardej, równej oraz suchej powierzchni.

- Przed użyciem należy sprawdzić, czy urządzenie nie jest uszkodzone, należy zwrócić szczególną uwagę na przewód zasilający. Jeżeli jakakolwiek część jest uszkodzona, NIE WOLNO korzystać z urządzenia.

- NIE WOLNO włączać urządzenia, gdy w pobliżu znajdują się wybuchowe i/lub łatwopalne opary.

- Nie należy wystawiać urządzenia na działanie promieni słonecznych, gorących powierzchni, wilgoci, ostrych krawędzi i tym podobnych.

- Nie stawiać wentylatora w pobliżu nieosłoniętego płomienia, ani w pobliżu urządzeń kuchennych lub grzewczych.

- Przewód nie powinien zwiśać ze stołu lub blatu. Uważać, aby przewód nie dotykał gorących powierzchni.

- NIE WOLNO włączać urządzenia, jeżeli kratki wentylatora nie są prawidłowo zamocowane.

- NIE WÓLNO dotykać ruchomych części wentylatora.

- NIE WOLNO wkładać żadnych przedmiotów wewnątrz urządzenia, poza osłone.

- NIGDY nie należy zanurzać urządzenia w wodzie lub jakimkolwiek innym roztworze. Stosowanie akcesoriów nie zalecanych lub nie sprzedawanych przez producenta wentylatora grozi niebezpieczeństwem.

- Urządzenie przeznaczone jest WYŁĄCZNIE do użytku domowego. Nie należy używać go w obiektach przemysłowych. Urządzenie nie jest przeznaczone do użytku na dworze.

- W przypadku awarii lub uszkodzenia urządzenia albo któregołołwiek z jego elementów, urządzenie należy dostarczyć Sprzedawcy albo Autoryzowanemu Punktowi Serwisowemu w celu przeprowadzeniu naprawy albo wymiany.

KARTA GWARANCYJNA

MODEL PRODUKTU

NR SERYJNY

DATA SPRZEDAŻY

Na produkt udziela się gwarancji na okres 24 miesięcy, która obejmuje wady powstate z przyczyn tkwiących w sprzedanym urządzeniu. Gwarant zobowiązuje się do bezpłatnego usunięcia ewentualnej niesprawności urządzenia, pod warunkiem wykorzystywania go zgodnie z przeznaczeniem i zaleceniami Instrukcji Obslugi oraz przedstawienia prawidłowo wypetnionej karty gwarancyjnej wraz oryginalnym dowodem zakupu.

Naprawa gwarancyjna urządzenia zostanie wykonana w możliwe najkrótszym terminie, nie przekraczającym 14 dni roboczych od daty zgłoszenia usterki. Termin ten może w wyjątkowych przypadkach ulec wydłużeniu do 21 dni roboczych, jeżeli naprawa będzie wymagać sprowadzenia części zamiennych z zagranicy.

Zakres niniejszej Gwarancji nie obejmuje żadnych uszkodzeń mechanicznych.

Gwarancja niniejsza nie znajduje zastosowania w sytuacji, jeżeli:

- urządzenie lub dowód jego zakupu będą niezgodne ze sobą lub niemożliwe będzie odczytanie znaidujących się na nich danych.

- numer serviny urządzenia bedzie zniszczony lub nieczytelny.

- stwierdzona zostanie ingerencja nieupoważnionych osób lub nieautoryzowanych zakładów serwisowych,

- uszkodzenie powstanie z przyczyn natury zewnętrznej tj.: zjawiska atmosferyczne, wyładowania elektryczne itp.

Gwarant może uchylić się od dotrzymania terminu wykonania naprawy gwarancyjnej, jeżeli zaestnieją zakłócenia w działalności jego przedsiębiorstwa, spowodowane nieprzewidywalnymi okolicznościami, w szczególności takimi jak: niepokoje społeczne, klęski żywiołowe, ograniczenia importowe itp.

Podstawę do rozstrzygania ewentualnych sporów powstałych w trakcie realizacji uprawnień wynikających z niniejszej Gwarancji, stanowić będą przepisy prawa obowiązujące na terytorium Rzeczypospolitej Polskiej.

Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego wynikających z niezgodności towaru z umową.

W przypadku produktu zakupionego przez przedsiębiorcę na fakturę VAT, okres gwarancji zostaje skrócony do 12 miesięcy

Lista punktów serwisowych znajduje się na stronie www.hbpolska.pl

HB Polska Sp. z o.o. Solec 29K 05-532 Banlocha tel.: + 48 22 736 48 00 fax.: + 48 22 736 48 10 e-mail: [e-mail]

Inst_went_SF4009BRC.qxd 28-11-2018 01:46 Page 7

Produkt spełnia wymagania Dyrektyw Europejskich 2014/35/WE, 2014/30/WE, 2009/125/WE i 2011/65/WE

Ochrona środowiska:

To urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC oraz polską Ustawą z dnia 29 lipca 2005 r. o zużytem sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180/2005, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

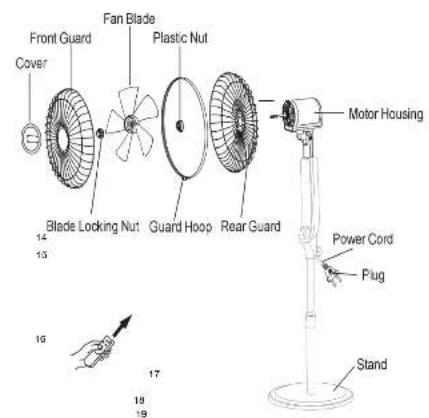

Budowa urządzenia:

1. Element dekoracyjny z logo

2. Fizednia osiona wentylatora

3. Element mocujacy śmigło wentylatora

4. Śmigło wentylatora

5. Obręcz mocująca osłony wentylatora

6. Piersciem mocujący tylna osionę

7. Tylna osłona wentylatora

8. Wałek silnika napędzający śmigło

9. Bolce pozycjonujące tylna osłone

10. Kolumna wentylatora z silnikiem

11. Panel sterowania/wyświetlacz LED

12. Śruba mocuiaca kolumne z noga

13. Wewnętrzna część nogi wentylator

14. Pierścień regulacji wysokości nogi

15. Doina część nogi went

16. Podstawa wentylatora

17. Podkładka

18. Śruba łącząca podstawę z nogą wentylatora

Inst_went_SF4009BRC.gxd 28-11-2018 01:46 Page 9

Panel sterowania/wyświetlacz LED:

1. ON/SPEED — włączanie wentylatora/regulacja prędkości nawiewu

2. SWING — włączanie/wyłączanie funkcji oscylacji

3. TIMER — włączanie/wyłączanie funkcji TIMER'a i opóźnionego włączania

PRE-SETTING

1. MODE — zmiana trybu pracy (NORMAL, NATURAL, SLEEP)

2. OFF — wyłączanie wentylatora

Montaż wentylatora:

1. Umieścić dolną część nogi wentylatora (15) w podstawie (16), a następnie połączyć całość za pomocą śruby i podkładki (17 i 18).
2. Odkręcić pierścień regulacji wysokości nogi wentylatora (14), z dolnej część nogi (15) wysunąć jej wovenętrzną część (13) i ponownie dokręcić pierścień (14); odkręcić śrubę mocująca kolumnę z nogue (12), zainstalaować na nodze kolumnę wentylatora wraz silnikiem (10), a następnie zamocować całość śrubą mocującą (12).
3. Umieścić tylną osłone (7) na bolcach pozycjonujących (9), a nastę pnie zamocować ją za pomocą pierścienia (6). Tylną osłona powinna przylegać mocno do obudowy silnika.
4. Umieścić śmigło (4) na walku napędzającym (8), a następnie zamocować je za pomocą elementu mocującego (3).
5. Na tylnej osłonie (7) umieścić obręcz mocującą (5), przyłożyć do niej przednią osłonę (2) i usta- wić ją tak, aby logo HB znajdowalo się w położeniu poziomym, a następnie unieruchomić przed- nią osłonę po przez dokrę cenie śruby znajdującej się na łączeniu obręczy mocującej (5).

Obsługa wentylatora:

1. Ustawić wentylator na równej i suchej powierzchni.
2. Wtyczkę wentylatora włączyć do gniazdka prądu zmiennego o napięciu 220–240 V.
3. Włączyć wentylator przyciskiem ON/SPEED na panelu sterowania.
4. Wentylator posiada trzy prędkości nawiewu: 1 — niska, 2 — średnia, 3 — wysoka. W celu ustawienia żądanej prędkości należy naciskać kolejno przycisk ON/SPEED aż do momentu, gdy na wyświetlaczu LED posiawi się odpowiednia kontrolka.
5. Wentylator został wyposażony w funkcję automatycznej oscylacji w poziomie. Aby włączyć tę funkcję, należy nacisnąć przycisk SWING (2). Ponowne naciśnięcie tego przycisku spowoduje wyłączenie funkcii. Na dołączonym pilocje zdalnego sterowania funkcia ta została opisana jako OSC.
6. TRYBY PRACY — wentylator wyposażony został w trzy tryby pracy — NORMAL, NATURAL i SLEEP. Zmiany trybu pracy dokonujemy za pomocą przycisku MODE na dołączonym do wentylatora pilocie zdalnego sterowania.

7. Wentylator posiada funkcję TIMER'a — możliwość ustawienia czasu pracy w zakresie od 0,5 do 8 h co 0,5 h. W celu ustawienia żadanego czasu pracy należy naciskać przycisk TIMER (3), aż do momento ustawienia żądanej wartości — na wyświetlaczu LED poawi się kontrolka potwierdzająca wybór określonego czasu pracy. Po upływie zaprogramowanego czasu wentylator wyłączy się automatycznie. W celu dezaktywowania tej funkcji należy naciskać przycisk TIMER aż do momento pojawienia się wartości 0,0.

8. Wentylator posiada funkcję opóznionego włączania „PRE-SETTING“ — możliwość ustawienia czasu po jakim wentylator włączy się automatycznie — od 0,5 do 8 h co 0,5 h. W celu aktywowania tej funkcji należy naciskać przyczisk TIMER (3) na wyłączonym wentylatorze, až do momentu ustawienia żądanej wartości — na wyświetlaczu LED pojawí się kontrolka potwierdzająca wybór określonego czasu po jakim wentylator ma zostać uruchomiony. Po upływie zaprogramowanego czasu wentylator włączy się automatycznie. W celu dezaktywowania tej funkcji należy naciskać przyczisk TIMER až do momentu zgaśnięcia wszystkich kontrolek.

9. Wentylator posiada możliwość regulacji kąta nachylania głowicy. W tym celu należy przechylić głowicę do przodu lub do tyłu do momentu osiągnięcia żądanego kąta nachylenia.
10. Wentylator posiada możliwość regulacji wysokości nogi. W tym celu należy odkręcić lekko śrubę regulacji wysokości (14), ustawić żądaną wysokość, a nastę pnie dokręcić pierścień regulacji wysokości (14).
11. Wszystkie opisane powyżej czynności mogą być wykonane zdalnie za pomocą dołączone-go do wentylatora pilota.

Czyszczenie i konserwacja:

• Przed przystapieniem do czyszczenia wyłączyć urządzenie z sieci.
• Wentylator należy czyścić miękką, wilgotną ściereczką (z dodatkiem łagodnego płynu do czyszczenia). Nie należy używać benzyny ani rozpuszczalników.
• Przy czyszczeniu miejsc wokół obudowy silnika należy zachować szczególną ostrożność, aby na silnik ani na inne części elektryczne nie dostała się woda.
• Po zakończeniu czyszczenia należy dokładnie osuszyć za pomocą suchej ściereczki wszystkie elementy wentylatora.

Przechowywanie wentylatora:

• Wentylator można przechowywać w całości lub po rozłożeniu na części.
• Urządzenie należy przechowywać w bezpiecznym i suchym n
• W przypadku rozmontowanego wentylatora zaleca się przechowywanie go w oryginalnym opakowaniu (lub w innym pudle odpowiedniej wielkości).

Dane techniczne:

• Wentylator stojący o mocy 55 W
• Średnica — 40 cm
• 3 prędkości nawiewu
• 3 tryby pracy — NORMAL, NATURAL, SLEEP TIMED
  • TIMER — od 0, 5 do 8 h
• Funkcja PRE-SETTING — od 0,5 do 8 h
• Automatyczna oscylacja poziomie
• Regulacja kata nachylenia głowicy
• Regulacja kąta nachylenia głowicy
• Regulacja wynąkości wentylatera od 115 do 135 cm
• Regulacja wysokości wentylatora od 115 do 135 cm
• Piecierepienna émigla
• Pięcforamienne smigiu
• Neriocie: 320, 240 V+
• Napięcie. 220-240 V, - 50/60 Hz
• Waga produktu: 6,5 kg
• Waga produktu. 6,5 Kg
  Życzymy satysfakcji z użytkowania zakupionego urządzenia i zapraszamy do zapoznania się
  z pozostałą ofertą naszej firmy na stronie internetowej www.hbpolska.pl.
  Producent zastrzega sobie prawo do zmiany specyfikacji technicznej urządzenia.
