AirCoolic TF0015DWRC - Wentylator domowy HB - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator teleskopowy
Model	AirCoolic TF0015DWRC
Marka	HB
Kategoria	Wentylator domowy
Silnik	Bezszczotkowy DC 12,8V/1A, 13W
Śmigło	18-ramienne, średnica 25 cm
Prędkości nawiewu	3 stopnie
Oscylacja pozioma	Automatyczna: 30°, 60°, 90°
Tryb NATURAL	Symulacja naturalnego wiatru
Timer	1-6 godzin (co 1 godz.)
Pilot zdalnego sterowania	Tak
Regulacja wysokości	3-stopniowa teleskopowa
Nachylenie głowicy	2 pozycje (65° i 86°), obrót 180°
Osłona śmigła	Zdejmowana do czyszczenia
Podstawa	Stabilna, obrotowa
Zasilanie	AC 100-240V ~ 50/60Hz 0,5A
Napięcie wyjściowe adaptera	DC 12,6V 1A
Moc	13 W
Waga	3,7 kg
Materiał	Tworzywo sztuczne, metal
Gwarancja	24 miesiące
W zestawie	Wentylator, adapter, pilot, instrukcja
Czyszczenie	Przecierać wilgotną szmatką, nie zanurzać
Przechowywanie	Możliwość złożenia na płasko
Bezpieczeństwo	Automatyczne wyłączanie po upływie timera

Często zadawane pytania - AirCoolic TF0015DWRC HB

Jak złożyć wentylator AirCoolic TF0015DWRC?

Aby złożyć wentylator, należy wyciągnąć teleskopowe nogi do żądanej wysokości, jednocześnie naciskając przyciski blokady z tyłu nóg. Głowicę można ustawić w dwóch pozycjach: 65° lub 86° nachylenia względem podstawy. Po złożeniu wentylator można przechowywać w pozycji płaskiej.

Jak czyścić wentylator?

Przed czyszczeniem należy wyłączyć urządzenie i odłączyć je od zasilania. Osłonę śmigła można zdjąć, odkręcając śrubę u góry tylniej osłony i przekręcając przednią osłonę. Czyścić miękką, wilgotną ściereczką z dodatkiem łagodnego detergentu. Nie używać benzyny ani rozpuszczalników, nie zanurzać w wodzie.

Jak ustawić timer w wentylatorze?

Naciskaj przycisk TIMER (5) na panelu sterowania lub pilocie, aż na wyświetlaczu LED pojawi się żądany czas pracy od 1 do 6 godzin (co 1 godzinę). Po upływie ustawionego czasu wentylator wyłączy się automatycznie. Aby anulować timer, naciskaj przycisk, aż czas zniknie z wyświetlacza.

Jak włączyć oscylację wentylatora?

Naciśnij przycisk oscylacji (4) na panelu sterowania lub pilocie. Pierwsze naciśnięcie uruchamia oscylację w zakresie 30°, drugie – 60°, trzecie – 90°, a czwarte wyłącza funkcję. Oscylacja działa automatycznie w poziomie.

Co oznacza tryb NATURAL?

Tryb NATURAL symuluje naturalne podmuchy wiatru. Wentylator zmienia prędkość w cyklu: 1-2-3-4-5-6-5-4-1-2-1-2... Aby włączyć, naciśnij przycisk (6) na panelu lub pilocie. Symbol „0” pojawi się na wyświetlaczu. Ponowne naciśnięcie wyłącza tryb.

Czy wentylator można używać na zewnątrz?

Nie, wentylator AirCoolic TF0015DWRC jest przeznaczony wyłącznie do użytku domowego wewnątrz pomieszczeń. Nie należy go wystawiać na działanie deszczu, wilgoci ani promieni słonecznych.

Jaka jest gwarancja na wentylator HB?

Produkt objęty jest 24-miesięczną gwarancją producenta. Dla przedsiębiorców na fakturę VAT okres gwarancji skrócony jest do 12 miesięcy. Gwarancja nie obejmuje uszkodzeń mechanicznych. Szczegóły znajdują się w karcie gwarancyjnej.

Dlaczego wentylator nie włącza się?

Sprawdź, czy adapter jest prawidłowo podłączony do gniazdka i do wentylatora. Upewnij się, że przycisk ON/OFF został naciśnięty. Jeśli nadal nie działa, sprawdź bezpiecznik w instalacji. W razie dalszych problemów skontaktuj się z autoryzowanym serwisem.

Czy wentylator jest cichy?

Tak, wentylator wyposażony jest w bezszczotkowy silnik DC, który zapewnia cichą i energooszczędną pracę. Jest to jedna z zalet modelu AirCoolic TF0015DWRC.

Jak zdjąć osłonę śmigła do czyszczenia?

Za pomocą śrubokrętu odkręć śrubę znajdującą się u góry tylnej osłony. Następnie, trzymając stabilnie wentylator, przekręć przednią osłonę w kierunku przeciwnym do ruchu wskazówek zegara, aż znak trójkąta na przedniej osłonie zrówna się z prawą kropką na obudowie. Po czyszczeniu zamontuj w odwrotnej kolejności.

INSTRUKCJA OBSŁUGI AirCoolic TF0015DWRC HB

	Opis wykonanych czynności, wykaz wymienionych części podpis technika pieczątka serwisu	Data zgłoszenia
		Data naprawy

AirCoolic

WENTYLATOR TELESKOPOWY TF0015DWRC

HB

INSTRUKCJA OBSŁUGI

GRATULUJEMY!

Kupując wentylator marki HB, wybrali Państwo jedno z najlepszych tego typu urządzeń dostępnych obecnie na rynku. Prawidłowo używany i konserwowany wentylator zapewni Państwu wiele lat satysfakcjonującego działania.

Przepisy bezpieczeństwa:

Przed rozpoczęciem użytkowania wentylatora, należy dokładnie zapoznać się z niniejszą instrukcją obsługi i bezwzględnie jej przestrzegać. Instrukcję obsługi wraz z dowodem zakupu należy przechowywać w łatwo dostępnym miejscu.

- Należy upewnić się, że napięcie w sieci jest takie samo jak wskazane na urządzeniu.

- W celu uniknięcia pożaru, względnie wstrząsu elektrycznego należy podłączyć urządzenie bezpośrednio do gniazdka elektrycznego całkowicie wsuwając do niego wtyczkę. Nie należy używać kabla przedłużającego.

- Zawsze należy wyłącać urządzenie ze źródła prądu, jeżeli w danej chwili nie jest używane bądź następuje zamiana akcesoriów lub czyszczenie urządzenia. Aby wyłączyć urządzenie z sieci, należy wyciągnąć wtyczkę z gniazda. W ŻADNYM WYPADKU nie należy ciągnąć za przewód.

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo. Należy zwrócić uwagę, aby dzieci nie bawiły się serzetem.

- Urządzenie przeznaczone jest wyłącznie do użytku przez osoby dorosłe i powinno znajdować się poza zasięgiem dzieci.

- Nie wolno zostawiać urządzenia podłączonego do źródła zasilania bez nadzoru ze względu na możliwość powstania pożaru.

- W celu zapewnienia właściwego działania urządzenia należy upewnić się, czy zostało ono umieszczone na twardej, równej oraz suchej powierzchni.

- Przed użyciem należy sprawdzić, czy urządzenie nie jest uszkodzone, należy zwrócić szczególną uwagę na przewód zasilający. Jeżeli jakakolwiek część jest uszkodzona, NIE WOLNO korzystać z urządzenia.

- NIE WOLNO włączać urządzenia, gdy w pobliżu znajdują się wybuchowe i/lub łatwopalne opary.

- Nie należy wystawiać urządzenia na działanie promieni słonecznych, gorących powierzchni, wilgoci, ostrych krawędzi i tym podobnych.

- Nie stawiać wentylatora w pobliżu nieosłoniętego płomienia, ani w pobliżu urządzeń kuchennych lub grzewczych.

- Przewód nie powinien zwiśać ze stołu lub blatu. Uważać, aby przewód nie dotykał gorących powierzchni.

- NIE WOLNO włączać urządzenia, jeżeli kratki wentylatora nie są prawidłowo zamocowane.

- NIE WÓLNO dotykać ruchomych części wentylatora.

- NIE WOLNO wkładać żadnych przedmiotów wewnątrz urządzenia, poza osłone.

- NIGDY nie należy zanurzać urządzenia w wodzie lub jakimkolwiek innym roztworze. Stosowanie akcesoriów nie zalecanych lub nie sprzedawanych przez producenta wentylatora grozi niebezpieczeństwem.

- Urządzenie przeznaczone jest WYŁĄCZNIE do użytku domowego. Nie należy używać go w obiektach przemysłowych. Urządzenie nie jest przeznaczone do użytku na dworze.

- W przypadku awarii lub uszkodzenia urządzenia albo któregołołwiek z jego elementów, urządzenie należy dostarczyć Sprzedawcy albo Autoryzowanemu Punktowi Serwisowemu w celu przeprowadzeniu naprawy albo wymiany.

Dane techniczne

• Wentylator teleskopowy

- Bezszczotkowy silnik DC — 12,6V/1A 13W — oszczędność energii i cicha praca

- 8 prędkości nawiewu

- 16- sto ramienne śmigło o średnicy 25 cm dające silny i dalekosięzny podmuch powietrza.

- Hyb pracy NATURAL

- Automatyczna oscylacja w poziomie — 30, 60 i 90 stopni — mechanizm umieszczony w podstawie

- Regulacja kąta nachylenia głowicy w pionie — zakres 180 stopni

- Timer do 8 godzin

- wyswietlacz LED pokazujący aktywne funkcje

• Sterowanie pilotem

- wykonany z tworzywa ABS

- Możliwość złożenia wentylatora na płasko — oszczędność miejsca i łatwość przechowywania

• Łatwosc przenoszenia

- Demontowaina przednia osiona

- 3 stopniowa regulacja wysokości wentylatora

• Stabilna podstawa

- Nowoczesne, biało-metaliczne wykończenie

- Napięcie: AC100–240 V ∼, 50/60 Hz 0,5 A

• Napięcie: DC12,6 V/1A

- Moc: 13 W

- (HCX1501-1261000E)

• Waga produktu: 3,7 kg

[Non-Text]

Życzymy satysfakcji z użytkowania zakupionego urządzenia i zapraszamy do zapoznania się z pozostałą ofertą naszej firmy na stronie internetowej www.hbpolska.pl.

Producent zastrzega sobie prawo do zmiany specyfikacji technicznej urządzenia.

Produkt spełnia wymagania Dyrektyw Europejskich 2014/35/WE, 2014/30/WE, 2009/125/WE i 2011/65/WE.

Ochrona środowiska

To urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC oraz polską Ustawą z dnia 29 lipca 2005 r. o zużytem sprzęcie elektrycznym i elektronicznym (Dz.U. nr 180/2005, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytem sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

KARTA GWARANCYJNA

MODEL PRODUKTU

NR SERYJNY

DATA SPRZEDAZY

Na produkt udziela się gwarancji na okres 24 miesięcy, która obejmuje wady powstałe z przyczym tkwiących w sprzedanym urządzeniu. Gwarant zobowiązuje się do bezpłatnego usunięcia ewentualnej niesprawności urządzenia, pod warunkiem wykorzystywania go zgodnie z przeznaczeniem i zaleceniami Instrukcji Obsługi oraz przedstawienia prawidłowo wypełnionej karty gwarancyjnej wraz oryginalnym dowodem zakupu.

Naprawa gwarancyjna urządzenia zostanie wykonana w możliwe najkrótszym terminie, nie przekraczającym 14 dni roboczych od daty zgłoszenia usterki. Termin ten może w wyjątkowych przypadkach ulec wydłużeniu do 21 dni roboczych, jeżeli naprawa będzie wymagać sprowadzenia części zamiennych z zagranicy.

Zakres niniejszej Gwarancji nie obejmuje żadnych uszkodzeń mechanicznych.

Gwarancja niniejsza nie znajduje zastosowania w sytuacji, jeżeli:

- urządzenie lub dowód jego zakupu będą niezgodne ze sobą lub niemożliwe będzie odczytanie znaidujących się na nich danych.

- numer serviny urządzenia bedzie zniszczony lub nieczytelny.

- stwierdzona zostanie ingerencja nieupoważnionych osób lub nieautoryzowanych zakładów serwisowych.

- uszkodzenie powstanie z przyczyn natury zewnętrznej tj.: zjawiska atmosferyczne, wyładowania elektryczne itp.

Gwarant może uchylić się od dotrzymania terminu wykonania naprawy gwarancyjnej, jeżeli zaistnieją zakłócenia w działalności jego przedsiębiorstwa, spowodowane nieprzewidywalnymi okolicznościami, w szczególności takimi jak: niepokoje społeczne, klęski żywiołowe, ograniczenia importowe itp.

Podstawę do rozstrzygania ewentualnych sporów powstałych w trakcie realizacji uprawnień wynikających z niniejszej Gwarancji, stanowić będą przepisy prawa obowiązujące na terytorium Rzeczypospolitej Polskiej.

Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego wynikających z niezgodności towaru z umową.

W przypadku produktu zakupionego przez przedsiębiorcę na fakturę VAT, okres gwarancji zostaje skrócony do 12 miesięcy

Lista punktów serwisowych znajduje się na stronie www.hbpolska.pl

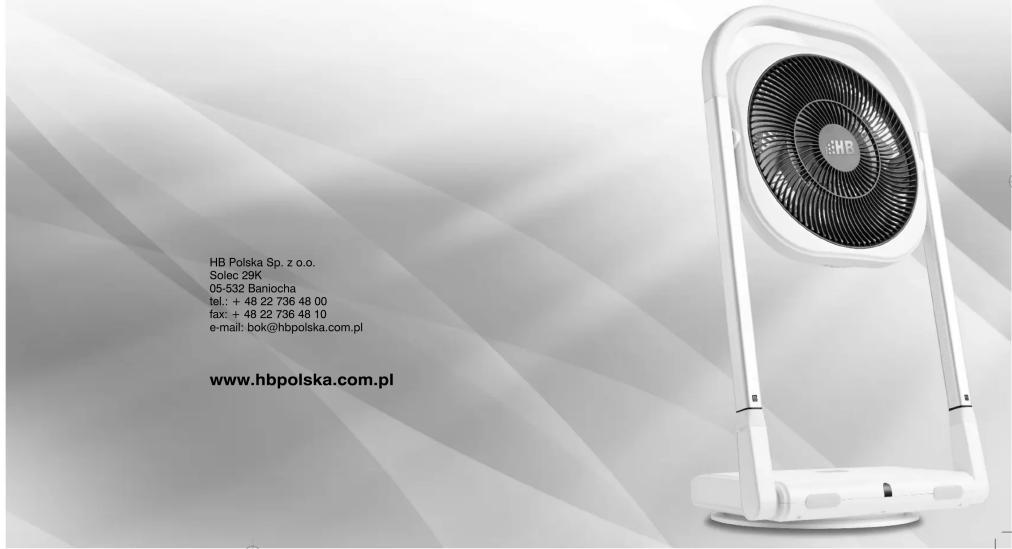

HB Polska Sp. z o.o.

5016: 29K 05.532 Pa

tel.: + 48 22 736 48 00

fax.: + 48 22 736 48 10

e-mail: [e-mail]

Inst_went_TF0015DWRC.qxd 10-02-2023 19:12 Page 7

1. Podłączyć końcówkę adaptera do gniazda znajdującego się w jego podstawie, a sam adapter do gniazda prądu zmiennego o napięciu 220–240 V.
2. W celu włączenia wentylatora należy użyć przycisku ON/OFF (1) na panelu sterowania albo pilocie zdalnego sterowania. Na wyświetlaczu LED pojawi się symbol „01” oznaczający pracę wentylatora na pierwszym (najniższym) poziomie nawiewu.
3. Wentylator posiada 8 prędkości nawiewu. Do ustawienia określonej prędkości przeznaczone są przyciski 2 i 3 na panelu sterowania albo pilocie zdalnego sterowania. Wartość ustawionej prędkości pojawi się na wyświetlaczu LED.
4. Wentylator został wyposażony w funkcję automatycznej oscylacji w poziomie w zakresie 30, 60 i 90 stopni. W celu jej włączenia należy użyć przycisku 4 na panelu sterowania albo pilocie zdalnego sterowania. Pierwsze naciśnięcie tego przycisku uruchomi 30 stopniowy kąt obrotu, kolejne 60 stopniowy, trzecie — 90 stopniowy, a czwarte wyłączyć funkcję automatycznej oscylacji.
5. Wentylator posiada funkcję TIMER'a — możliwość ustawienia czasu pracy w zakresie od 1 do 8 h co 1 h. W celu ustawienia żadanego czasu pracy należy naciskać przycisk funkcji TIMER'a (5), aż do momentu ustawienia żadanej wartości na wyświetlaczu LED. Po upływie zaprogramowanego czasu wentylator wyłączy się automatycznie. W celu dezaktywowania tej funkcji należy naciskać przycisk funkcji TIMER'a aż do momentu znięknięcia czasu pracy z wyświetlacza LED.
6. Tryb pracy NATURAL — wentylator wyposażony został dodatkowo w tryb pracy NATUARAL. W celu jego aktywowania należy użyć przycisku 6 na panelu sterowania albo pilocie zdalnego sterowania, co zostanie zasygnalizowane włączeniem się symbolu „09” na wyświetlaczu LED. Ponowne użycie przycisku 6 lub przycisków 2 i 3 spowoduje wyłączenie trybu NATURAL. W trybie pracy NATURAL wentylator będzie imitował naturalne powiewy wiatru, stale zmieniając prędkość nawiewu, zgodnie z następującą charakterystyką — 1 → 2 → 3 → 4 → 5 → 6 → 5 → 4 → 3 → 2 → 1 → 2 ...
7. W celu wyłączenia wentylatora należy użyć przycisku ON/OFF (1). Wyłączenie wentylatora zostanie zasygnalizowane zgaśnięciem wyświetlacza LED.

Czyszczenie i konserwacja

• Przed przystąpieniem do czyszczenia wyłączyć urządzenie z sieci.
• Wentylator należy czyścić miękką, wilgotną ściereczką (z dodatkiem łagodnego płynu do czyszczenia). Nie należy używać benzyny ani rozpuszczalników.
• Przy czyszczeniu miejsc wokół obudowy silnika należy zachować szczególną ostrożność, aby na silnik ani na inne części elektryczne nie dostała się woda.
• Po zakończeniu czyszczenia należy dokładnie osuszyć za pomocą suchej ściereczki wszystkie elementy wentylatora.

Przechowywanie wentylatora

• Wentylator można przechowywać w pozycji rozłożonej albo złożonej.
• Urządzenie należy przechowywać w bezpiecznym i suchym miejscu.
• W przypadku długiej przerwy w użytkowaniu wentylatora, zaleca się jego przechowywanie w oryginalnym opakowaniu (lub w innym pudle odpowiedniej wielkości).

Budowa urządzenia

1. Teleskopowe, regulowane nogi
   wentylatora
2. Przyciski do regulacji wysokości wentylatora
3. Obrotowa podstawa wentylatora (funkcja
   automatycznej oscylacji)
4. Gniazdo do podłączenia zasilacza sieciowego

Inst_went_TF0015DWRC.qxd 10-02-2023 19:13 Page 9

Panel sterowania/pilot zdalnego sterowania

1. Włącznik/wyłącznik wentylatora (przycisk ON/OFF)
2. Przycisk wychowiczne wychów/ścopic
3. Przycisk zwiększający prędkość nawiewu/ /czas pracy
4. Przycisk zmniejszający prędkość nawiewu/czas pracy

5. Przycisk zmniejszający prędkość nawiewu/czas pracy

6. Przycisk funkcji oscylacji

7. Przycisk funkcji TIMERa
8. Przycisk tvchu pracy NA7
9. Fizyczisk trybu pracy NATURAL

Obsługa wentylatora

1. W celu rozpoczęcia użytkowania, wentylator należy rozłożyć (na rys. 1 wentylator w pozycji złożonej — do przechowywania, kiedy nie jest użytkowany) i ustawić na równej i suchej powierzchni.
2. Kierunek podnoszenia głowicy wentylatora.
3. Dwa ustawienia głowicy wentylatora do pracy (86 i 65 stopni nachylenia względem podstawy). W pozycji 65 stopni wentylator może być użytkowany wyłącznie w najniższym ustawieniu wysokości urządzenia (patrz opis regulacji wysokości).

3

1. Glowica wentylatora posiada możliwość regulacji kąta ustawienia w zakresie 180 stopni.
2. Wentylator podsiada możliwość 3-stopniwej regulacji wysokości
3. W celu dokonania zmiany wysokości należy, przycisnąć równoczesnie dwa przyciski znajdujące się na tylnej stronie nóg wentylatora (8) i delikatnym ruchem ustawić głowicę wentylatora na żądanej wysokości, upewniając się, że przyciski zostały zablokowane w odpowiednich otworach blokujących.

1. Po zakończeniu użytkowania wentylatora, urządzenie może zostać ponownie złożone, co ułatwia jego przechowywanie.

2. Wentylator podsiada demontowalną przednią osłone śmigła, co umożliwia jego dokładnie czyszczcenie. W tym celu należy za pomocą śrubokrętu wykręcić śrubę znajdująca się u góry tylnej osłony śmigła. Następnie trzymając stabilnie złożony wentylator, przekręcić przednią osłone śmigła w kierunku przeciwnym do ruchu wskazówek zegara do momentu, kiedy znak trójkąta na przedniej osłonie zrówna się z lewą kropką na obudowie głowicy i ją zdjąć.

3. Po dokonaniu czynności niezbędnych do wyczyszczenia elementów głowicy (patrz opis czyszczenia i konserwacji), należy ponownie zamontować przednią osłonę, przekręcić ją zgodnie z kierunkiem wskazówek zegara do momentu zrównania się znaku trojkąta z prawą kropką i zabezpieczyć poprzez wkręcenie śruby. Wentylatora w żadnym wypadku NIE WOLNO uruchamiać, jeżeli jakakolwiek jego część jest zdemontowana.

4
