AC4540S - Wentylator domowy HB - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator domowy (cyrkulator powietrza)
Model	AC4540S
Moc	140 W
Średnica wirnika	48 cm
Wydajność powietrza	4500 m³/h
Liczba prędkości	3
Regulacja kąta nachylenia głowicy	145°
Prędkość obrotowa silnika	1300 RPM
Materiał osłony i śmigła	Metal
Wykończenie	Chromowane
Uchwyt	Zintegrowany
Napięcie zasilania	220-240 V ~ 50 Hz
Masa netto	5,50 kg
Sposób czyszczenia	Miękką wilgotną ściereczką z dodatkiem łagodnego detergentu
Przechowywanie	W suchym miejscu, najlepiej w oryginalnym opakowaniu
Zastosowanie	Wyłącznie do użytku domowego
Bezpieczeństwo	Nie zanurzać w wodzie; nie używać w pobliżu łatwopalnych substancji
Okres gwarancji (dla konsumentów)	24 miesiące
Certyfikaty	Zgodność z dyrektywami UE 2002/95/EC, 2004/108/EC, 2006/95/EC
Producent	HB Polska
Strona internetowa	www.hbpolska.com.pl

Często zadawane pytania - AC4540S HB

Jak włączyć wentylator AC4540S?

Aby włączyć wentylator, podłącz go do gniazdka sieciowego (220-240 V) i naciśnij jeden z przycisków sterujących: 1 (niska prędkość), 2 (średnia) lub 3 (wysoka). Aby wyłączyć, naciśnij przycisk oznaczony symbolem 0.

Jak regulować prędkość nawiewu?

Naciśnij odpowiedni przycisk na panelu: 1 – niska prędkość, 2 – średnia, 3 – wysoka. Przycisk 0 wyłącza urządzenie.

Jak zmienić kąt nachylenia głowicy wentylatora?

Poluzuj gałki regulacji kąta nachylenia (3), przechyl głowicę do przodu lub tyłu do żądanej pozycji (zakres 145°), a następnie dokręć gałki.

Jak czyścić wentylator?

Przed czyszczeniem wyłącz urządzenie i odłącz od zasilania. Użyj miękkiej, wilgotnej ściereczki z dodatkiem łagodnego płynu do mycia. Nie używaj benzyny ani rozpuszczalników. W celu oczyszczenia śmigła, odepnij przednią osłonę (blokady 4) i wyczyść wnętrze, uważając, aby nie dostała się woda do silnika. Po czyszczeniu dokładnie osusz wszystkie elementy.

Czy wentylatora można używać na zewnątrz?

Nie, wentylator jest przeznaczony wyłącznie do użytku domowego wewnątrz pomieszczeń. Nie należy go wystawiać na działanie deszczu, wilgoci ani ekstremalnych temperatur.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

W przypadku uszkodzenia przewodu lub innej awarii, nie należy używać urządzenia. Należy dostarczyć je do autoryzowanego punktu serwisowego w celu naprawy.

Czy wentylator ma zabezpieczenie przed przegrzaniem?

W instrukcji nie ma wyraźnej informacji o zabezpieczeniu przed przegrzaniem, jednak zaleca się nie pozostawiać włączonego wentylatora bez nadzoru i zapewnić odpowiednią wentylację wokół urządzenia.

Jak przechowywać wentylator?

Przechowuj wentylator w suchym, bezpiecznym miejscu. W przypadku dłuższego okresu nieużywania, zaleca się umieszczenie go w oryginalnym opakowaniu lub innym odpowiednim kartonie.

Jaka jest gwarancja na wentylator AC4540S?

Produkt objęty jest 24-miesięczną gwarancją (dla konsumentów). W przypadku zakupu na fakturę VAT przez przedsiębiorcę, okres gwarancji wynosi 12 miesięcy. Szczegóły znajdują się na stronie www.hbpolska.com.pl.

Czy można regulować wysokość wentylatora?

Nie, wentylator AC4540S nie posiada regulacji wysokości. Można jedynie zmieniać kąt nachylenia głowicy w zakresie 145°.

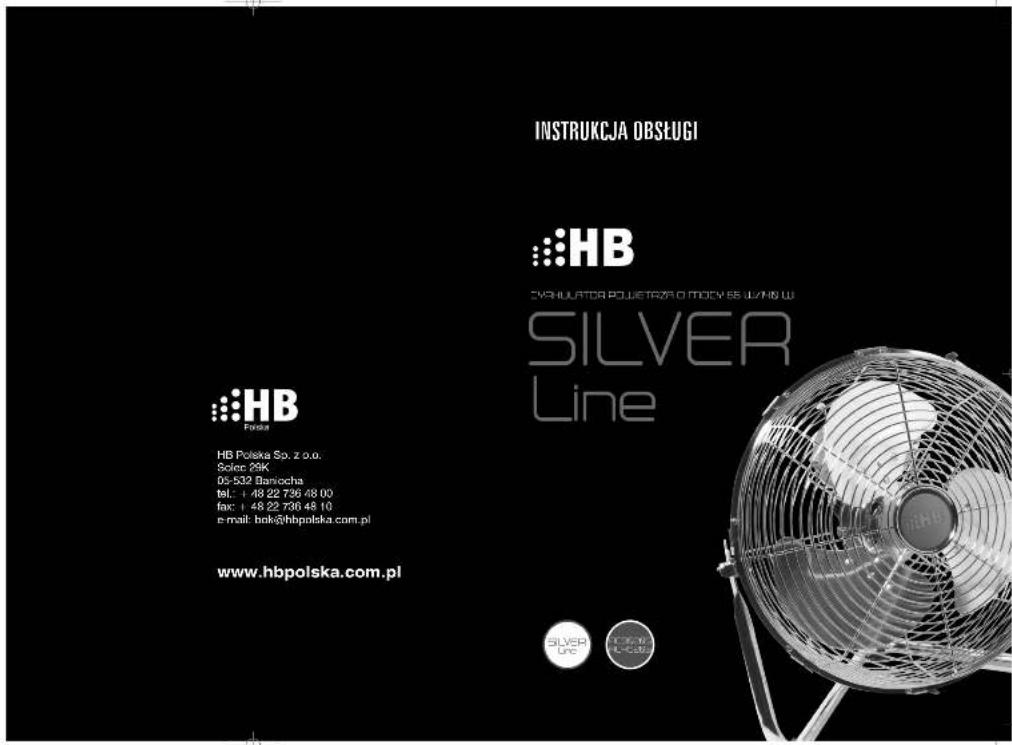

INSTRUKCJA OBSŁUGI AC4540S HB

	Opis wykonanych czynności, wykaz wymienionych części podpis technika pieczątka serwisu	Data zgłoszenia
		Data naprawy

dcinek bodci

Inst_went_AC3020S_4520S_NEW.qxd 2013-02-28 12:33 Page 4

KARTA GWARANCYJNA

MODEL PRODUKTU

NR SERYJNY

DATA SPRZEDAŻY

Na produkt udziela się gwarancji na okres 24 miesięcy, która obejmuje wady powstałe z przyczyn tkwiących w sprzedanym urządzeniu. Gwarant zobowiązuje się do bezpłatnego usunięcia ewentualnej niesprawności urządzenia, pod warunkiem wykorzystywania go zgodnie z przeznaczeniem i zaleceniami Instrukcji Obsługi oraz przedstawienia prawidłowo wypelnionej karty gwarancyvinej wraz ovginalnym dowodem zakupu.

Naprawa gwarancyjna urządzenia zostanie wykonana w możliwe najkrótszym terminie, nie przekraczającym 14 dni roboczych od daty zgłoszenia usterki. Termin ten może w wyjątkowych przypadkach ulec wydłużeniu do 21 dni roboczych, jeżeli naprawa będzie wymagać sprowadzenia części zamiennych z zagranicy.

Zakres niniejszej Gwarancji nie obejmuje żadnych uszkodzeń mechanicznych.

Gwarancja niniejsza nie znajduje zastosowania w sytuacji, jeżeli:

- urządzenie lub dowód jego zakupu będą niezgodne ze sobą lub niemożliwe będzie odczytanie znaidujących się na nich danych.

- numer seryjny urządzenia będzie zniszczony lub nieczytelny,

- stwierdzona zostanie ingerencja nieupoważnionych osób lub nieautoryzowanych zakładów serwisowych

- uszkodzenie powstanie z przyczyn natury zewnętrznej tj.: zjawiska atmosferyczne, wyładowania elektryczne itp.

Gwarant może uchylić się od dotrzymania terminu wykonania naprawy gwarancyjnej, jeżeli zaistnieją zakłócenia w działalności jego przedsiębiorstwa, spowodowane nieprzewidywalnymi okolicznościami, w szczególności takimi jak: niepokoje społeczne, klęski żywiołowe, ograniczenia importowe itp.

Podstawę do rozstrzygania ewentualnych sporów powstałych w trakcie realizacji uprawnień wynikających z niniejszej Gwarancji, stanowić będą przepisy prawa obo-wiązujące na terytorium Rzeczypospolitej Polskiej.

Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego wynikających z niezgodności towaru z umową.

W przypadku produktu zakupionego przez przedsiębiorcę na fakturę VAT, okres gwarancji zostaje skrócony do 12 miesięcy

Lista punktów serwisowych znajduje się na stronie www.hbpolska.com.pl

HB Polska Sp. z o.o. Gzins 90K

05-532 Baniocha

tel.: + 48 22 736 48 00

fax.: [phone] e-mail: serwis@hhpolsk

e mail: [e-mail]

Inst_went_AC3020S_4520S_NEW.qxd 2013-02-28 12:33 Page 7

Produkt spełnia wymagania następujących Dyrektyw Europejskich: 2002/95/EC, 2004/108/EC, 2006/95/EC.

Ochrona środowiska:

To urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. o zużytem sprzęcie elektrycznym i elektronicznym (Dz. U. Nr 180/2005, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytem sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

GRATULUJEMY!

Kupując cyrkulator powietrza marki HB, wybrali Państwo jedno z najlepszych tego typu urządzeń dostępnych obecnie na rynku.

Przepisy bezpieczeństwa:

Przed rozpoczęciem użytkowania cyrkulatora należy dokładnie zapoznać się z niniejszą instrukcją obsługi i bezwzględnie jej przestrzegać. Instrukcję obsługi wraz z dowodem zakupu należy przechowywać w łatwo dostępnym miejscu.

- Przed pierwszym użyciem urządzenia, należy upewnić się czy wszystkie zabezpieczenia zostały z niego usunięte (folia itp.).

- Należy upewnić się, że napięcie w sieci jest takie samo jak wskazane na urządzeniu.

- W celu uniknięcia pożaru, względnie wstrząsu elektrycznego należy podłączyć urządzenie bezpośrednio do gniazdka elektrycznego całkowicie wsuwając do niego wtyczkę. Nie należy używać kabla przedłużającego.

- Zawsze należy wyłącać urządzenie ze źródła prądu, jeżeli w danej chwili nie jest używane bądź następuje zamiana akcesorów lub czyszczenie urządzenia. Aby wyłączyć urządzenie z sieci, należy wyciągnąć wtyczkę z gniazda. W ŻADNYM WYPADKU nie należy ciągnąć za przewód. - NIE WOLNO wyciągać wtyczki cyrkulatora wilgotnymi rekami.

- Urządzenie przeznaczone jest wyłącznie do użytku przez osoby dorosłe i powinno znajdować się poza zasięgiem dzieci.

- NIE WOLNO zostawiać urządzenia podłączonego do źródła zasilania bez nadzoru ze względu na możliwość powstania pożaru.

- Przed użyciem należy sprawdzić, czy urządzenie nie jest uszkodzone, należy zwrócić szczególną uwagę na przewód zasilający. Jeżeli jakakołwiek część jest uszkodzona, NIE WOLNO korzystać z urządzenia.

- NIE WOLNO włączać urządzenia, gdy w pobliżu znajdują się wybuchowe i/łub latwopalne opary. - Nie należy wystawiać urządzenia na działanie promieni słonecznych, gorących powierzchni, wilgoci, ostrych krawędzi i tym podobnych.

- Nie stawiać cyrkulatora w pobliżu nieostoniętego płomienia, ani w pobliżu urządzeń kuchennych lub grzewczych.

- Przewód zasilający nie powinien zwisać ze stołu, blatu lub tp., ani dotykać żadnych rozgrzanych powierzchni.

- W celu zapewnienia właściwego działania urządzenia należy upewnić się, czy zostało ono umieszczone na twardej, wyrównanej oraz suchej powierzchni.

- Nie włączać urządzenia, jeżeli kratki cyrkulatora nie są prawidłowo zamocowane. - Nie dotykać ruchomych części.

- NIE WOLNO wkładać żadnych przedmiotów poza osłonę do wnętrza urządzenia. - Urządzenie przeznaczone jest WYŁĄCZNIE do użytku domowego. Nie należy używać go w obiektach komercyjnych ani przemysłowych. Urządzenie nie jest przeznaczone do użytku na dworze.

- NIGDY nie należy zanurzać urządzenia w wodzie lub jakimkolwiek innym roztworze. - W przypadku awarii lub uszkodzenia urządzenia albo któregokolwiek z jego elementów, urządzenie należy dostarczyć Sprzedawcy albo Autoryzowanemu Punktowi Serwisowemu w celu

Inst_went_AC3020S_4520S_NEW.qxd 2013-02-28 12:34 Page 9

Opis urządzenia:

1. Oslona cyrkulatora
2. Śmigło cyrkulatora
3. Gałki regulacji kąta nachylenia głowicy cyrkulatora
4. Blokady przedniej i tylnej osłony cyrkulatora
5. Podstawa cyrkulatora

Przyciski sterujące:

2

Obsługa cyrkulatora:

1. Ustawić cyrkulator na równej i suchej powierzchni.
2. Sprawdzić, czy żaden z przycisków sterujących nie jest wciśnięty.
3. Wsunąć wtyczkę cyrkulatora do gniazdka prądu zmiennego o napięciu 220-240 V.
4. W celu ustawienia prędkości nawiewu należy nacisnąć jeden z przycisków sterujących:
   1 - niska prędkość, 2 - średnia prędkość albo 3 - wysoka prędkość.
5. W celu wyłączenia cyrkulatora należy nacisnąć przycisk oznaczony symbolem 0.
6. Cyrkulator posiada możliwość regulacji położenia głowicy w zakresie 360°. W tym celu należy poluzować gałki regulacji kątą nachylenia głowicy (3), przechylić głowicę do przodu lub do tyłu do momentu osiągnięcia żądanego nachylenia, a następnie ponownie dokręcić gałki (3).

Czyszczenie i konserwacia:

• Przed przystąpieniem do czyszczenia wyłączyć urządzenie z sieci.
• Cyrkulator należy czyścić miękką, wilgotną ściereczką (z dodatkiem łagodnego płynu do czyszczenia). Nie należy używać benzyny ani rozpuszczalników.
• W celu oczyszczenia śmigła i wewnętrznych części osłon cyrkulatora należy rozpięć,
  znajdujące się na łączeniu przedniej i tyłnej osłony, blokady (4) i zdjąć przednią osłone.
• Przy czyszczeniu miejsc wokół obudowy silnika, należy zachować szczególną ostrożność, aby na obudowa silnika ani do ici wpnetra nie dostawła się weda.
• Po zakończeniu czyszczenia należy dokładnie osuszyć wszystkie elementy cyrkulatora za pomocą suchej ściereczki.

Przechowywanie cyrkulatora:

• Urządzenie należy przechowywać w bezpiecznym i suchym miejscu.
• W przypadku długiego okresu, zaleca się przechowywanie cyrkulatora w oryginalnym opakowaniu (lub w innym pudle odpowiedniej wielkości).

Życzymy satysfakcji z użytkowania zakupionego urządzenia i zapraszamy do zapoznania się z pozostałą ofertą naszej firmy na stronie internetowej www.hbpolska.com.pl.

Dane techniczne:

• Moc: AC3020S - 55 W / AC4520S - 140 W
- Średnica AC3020S - 35 cm / AC4520S - 46 cm
-3 prędkości nawiewu
- Zwiększona wydajność 2200 m³/h / AC4520S - 4500 m³/h
- Wysokoobrotowy silnik - 1300 RPM - zapewniający maksymalną cyrkulację powietrza
- Regulacja położenia głowicy w zakresie 145°
• Zintegrowana rączka
- Metalowa osłona i śmigło
- Chromowane wykończenie - Nanoscy 200 V, 50 Hz
- Napięcie: 230 V \~, 50 Hz - Waga produktu: AC3020S - 2,80 kg / AC4520S - 5,50 kg

Producent zastrzega sobie prawo do zmiany specyfikacji technicznej urządzenia.
