INSTRUKCJA OBSŁUGI CHS3T6X Freggia

Wysoka wydajność – 850 m³

Sterowanie dotykowe

ŻarówkiLED

Timer

Funkcja„cleanair“

Wskaźnik zanieczyszczenia filtrów

Dziękujemy Państwu za dokonanie zakupu okapu kuchennego marki Freggia.

Prosimy o uważne przeczytanie niniejszej instrukcji, ponieważ zawiera istotne uwagi dotyczące bezpiecznej instalacji, eksploatacji i konserwacji urządzenia.

Zachowajcie ją Państwo do wykorzystania w przyszłości.

UWAGA!

Ważne informacje dotyczące bezpieczeństwa.

PRZYDATNA INFORMACJA:

Dodatkowe informacje na temat funkcjonowania urządzenia.

WSKAZÓWKA:

Porady i wskazówki dotyczące eksploatacji urządzenia.

SPIS TREŚCI

GŁÓWNE ZALETY....18

SPIS TREŚCI....19

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji.

Urządzenie zostało zaprojektowane do pracy w następujących wersjach:

• w wersji zasysającej (odprowadzanie powietrza na zewnątrz – Rys. 3)
• w wersji filtrującej (recyrkulacja powietrza wewnątrz pomieszczenia – Rys. 4)

ŚRODKI OSTROŻNOŚCI

Uwaga!

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10 ^-5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w danym kraju.

• PRZED PODŁĄCZENIEM DO SIECI ELEKTRYCZNEJ:

• Skontrolować tabliczkę znamionową (znajducą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i, że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości należy zwrócić się do wykwalifikowanego elektryka.
• Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej.

! Uwaga!

W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie, dlatego zaleca się:

• Nie kontrolować stanu filtrów, gdy okap jest włączony.
• Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia.
  • Nie gotować potraw na ogniu pod okapem.
• Unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar.
  • Stale kontrolować smażone potrawy, aby uniknąć zapalenia wrzącego oleju.
• Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji.
• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, motorycznymi, czuciowymi, sensorycznymi, umysłowymi lub osoby, które nie posiadają wystarczającej wiedzy w zakresie użytkowania urządzenia, chyba, że będą one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostaną poinstruowane w zakresie użytkowania urządzenia.
• Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia.
• Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.

Niniejsze urządzenie oznaczone jest zgodnie z Dyrektywą Europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) oraz polską ustawą o zużytm sprzęcie. Upewniając się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.

Symbol przekreślonego kontenera podany na produkcie lub na dołączonej do niego dokumentacji oznacza, że produkt ten nie jest klasyfikowany jako odpad gospodarstwa domowego, w związku z czym musi być przekazany w stosownym punkcie zbiórki w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami w zakresie utylizacji odpadów.

INFORMACJE OGÓLNE

Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności odcinając kabel elektryczny.

INSTALACJA I PODŁĄCZENIE

ZALECENIA OGÓLNE

Minimalna odległość między palnikami gazowymi lub powierzchnią płyty i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Jeżeli w instrukcji instalacji kuchenki gazowej lub elektrycznej przewidziana została inna odległość, należy ją zastosować.

Przy zastosowaniu runy łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna.

Przed przystąpieniem do montażu, należy wyjąć filtr (Rys.5) w celu łatwiejszego manipulowania urządzeniem.

W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.

Sugeruje się, aby używać przewodu do oprowadzania powietrza o takiej samej średnicy, jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Uwaga!

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

Uwaga!

Przed przystąpieniem do czynności montażowych należy założyć rękawice ochronne.

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

• przewód brązowy - L linia
- przewód niebieski - N zerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy.

Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem i siecią należy umieścić wyłącznik wielobiegunowy ze stykami w odległości przynajmniej 3mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

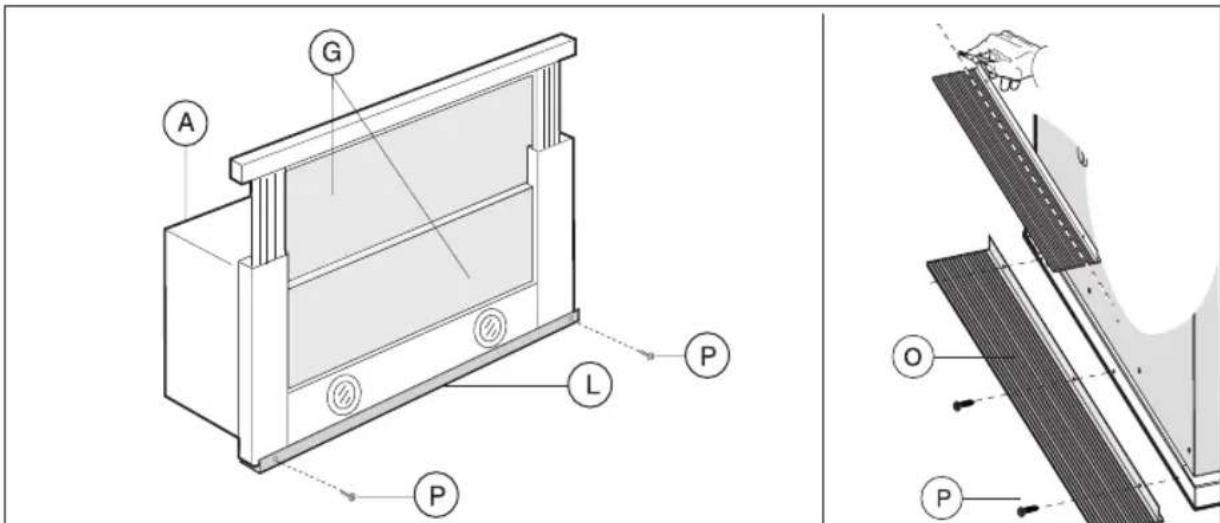

MONTAŻ PLASTIKOWEGO ELEMENTU ODLEGŁOŚCIOWEGO

Ten produkt może być wyposażony w plastikowy element odległościowy O, który powinien zostać zamontowany przed instalacją okapu (Rys. 2a).

Zamocować element odległościowy do okapu przy pomocy wkrętów P (Rys. 2a).

Dla prawidłowego montażu ustawić w jednej linii front okapu z szafką wiszącą i ustalić odległość, jaka jest potrzebna, aby zamknąć ewentualną wolną przestrzeń między okapem a ścianą.

Po ustaleniu tej odległości odciąć niepotrzebny kawałek plastiku za pomocą przecinaka (Rys. 2a).

INSTALACJA I PODŁĄCZENIE

INSTRUKCjA INSTALACjl

Aby dokonać prawidłowej instalacji okapu, należy postępować według następującego schematu:

• zamontować okap w dolnej części półki wiszącej
- dokonać wyboru wersji: zasysającej lub filtrującej

mONTAŻ OKAPU W WISzĄCej SzAFCe KUCHeNNej

Jeśli Państwa produkt został wyposażony w kołnierz łączący, należy wykonać montaż wskazany na rysunku 1A.

Kołnierz łączący B przykręcić do górnej części okapu zespołu zasysania 2 śrubami e (Rys.1A)

Urządzenie musi być umocowane na półce lub na innej płaszczyźnie wspierającej.

Należy umocować okap posługując się 4 odpowiednimi śrubami A i przy wierceniu otworów postępować według schematu podanego na rysunku 1. Aby przeprowadzić montaż prawidłowo, należy ustawić w jednej linii przód okapu z drzwiczkami półki, regulując część odległościową L poprzez śruby P (Rys. 2), w taki sposób, aby tylna część urządzenia odpowiadała półce.

PODIACzeNIe OKAPU W WeRSjl z zASySANIem

Przy tym typie instalacji urządzenie usuwa opary na zewnątrz przez ścianę obwodową lub istniejący kanał wentylacyjny. W tym celu konieczny jest zakup rury ściennej teleskopowej, odpowietrzającej, typu zgodnego z obowiązującymi przepisami, niepalnego i połączenie jej z kołnierzem B (Rys.3).

PODIACzeNIe OKAPU W WeRSjl FILTRUjAÇej

Aby przekształcić okap z wersji zasysającej na filtrującą, należy zamówić u sprzedawcy filtry z węglem aktywnym.

Aby zamontować filtry należy wykonać następujące czynności:

• Wyjąć filtry G (Rys.5)
- Filtry z węglem aktywnym zamontować na zespole zasysania znajdującym się wewnątrz okapu, wyśrodkować je i obrocić o 90° tak, aby trafiły na swoje miejsce (Rys. 6).
• Włożyć na miejsce filtry G.

W wersji filtrującej oczyszczone powietrze wprowadzone będzie do pomieszczenia poprzez przewód rurowy łączący, przebiegający poprzez półkę i połączony z pierścieniem łączącym B (Rys.4).

EKSPLOATACJA I KONSERWACJA

Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania potrawy i pozostawienie włączonego przez około 15 minut po zakończeniu gotowania w celu całkowitego usunięcia nieświeżego powietrza.

Prawidłowe działanie okapu uwarunkowane jest właściwą i stałą konserwacją, szczególnie uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węgła aktywnego.

Filtry przeciwtłuszczowe powinny być czyszczone nie rzadziej niż raz na 2 miesiące w opisany poniżej sposób:

• Wyjąć filtr z kratki, zanurzyć w neutralnym roztworze płynnego detergentu do rozmiękczenia osadów z tłuszczu;
- umyć ręcznie za pomocą środków, które nie będą ścierały powierzchni filtra, a następnie przepłukać dużą ilością ciepłej wody i wysuszyć

Filtry przeciwtłuszczowe mogą być także myte w zmywarce w niskiej temperaturze i krótkich cyklach mycia. Po kilku myciach, ich kolor może się zmienić. Nie stanowi to powodu do reklamacji w celu ewentualnej wymiany.

Przed ponownym zamontowaniem filtrów przeciwtłuszczowych muszą być one dokładnie wysuszone.

Wymiana lub czyszczenie filtrów niezgodne z zaleceniami niniejszej instrukcji może spowodować zagrożenie pożarowe.

Filtry z węgla aktywnego służą do oczyszczania powietrza wydalanego do otoczenia. Filtrów tych nie można czyścić, ani regenerować. Należy je wymieniać na nowe. Skuteczność działania filtrów węglowych wynosi od 3 do 6 miesięcy

EKSPLOATACJA I KONSERWACJA

zależnie od intensywności użycia, rodzaju kuchenki oraz regularności z jaką wykonywane jest czyszczenie filtra przeciwłuszczowego.

Czyścić regularnie wszystkie osady na wentylatorze oraz na pozostałych powierzchniach posługując się ściereczką zwilżoną denaturatem lub nieściernymi, neutralnymi, płynami czyszczącymi.

Przed przystąpieniem do czyszczenia lub konserwacji należy odłączyć okap od zasilania.

Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

WYMIANA LAMP HALOGENOWYCH

Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same (Rys. 7).

Uwaga!

Nie dotykać lampy gołą ręką.

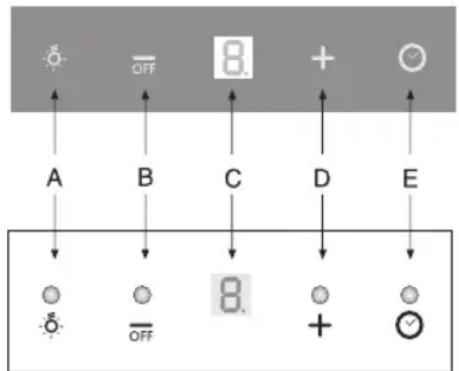

PANEL STEROWANIA

Przycisk A – włącza/wyłącza oświetlenie

Przycisk B – włącza/wyłącza urządzenie. Okap włącza się na 1-szej prędkości. Przy urządzeniu włączonym, naciskając przycisk przez 2 sekundy nastąpi wyłączenie okapu. Jeżeli urządzenie pracuje przy 1-szej prędkości, aby wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach

Wyświetlacz C – wskazuje wybraną prędkość i informuje, czy został włączony timer.

Przycisk D – uruchamia okap. Naciskając ten przycisk nastąpi wzrost prędkości. Naciskając przycisk D urządzenie z 3-ciej prędkości przejdzie w TRYB PRĘDKOŚCI INTENSYWNEJ na ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. Gdy funkcja intensywnego trybu pracy jest aktywna, na wyświetlaczu miga indykator.

Przycisk E – aktywuje funkcję TIMER na 15 minut, po upływie których okap się wyłącza. Timer wyłącza się ponownym wciśnięciem przycisku E. Kiedy funkcja Timer jest włączona, na wyświetlaczu miga kropka (dziesiętna pozycja). Jeżeli okap pracuje w trybie prędkości intensywnej wówczas nie można wyłączyć Timera.

Wciśnięciem przycisku E na 2 sekundy, gdy urządzenie jest wyłączone, włącza się funkcję "CLEAN AIR". Funkcja clean air włącza silnik okapu na 1-szej prędkości co godzinę na 10 minut. Na wyświetlaczu jest to przedstawione w postaci symbolu obracającego się wentylatora. Po tym czasie silnik wyłącza się i na wyświetlaczu ukazuje się litera "C" i świeci się tak przez 50 minut, aż do ponownego uruchomienia się silnika na 10 minut i tak dalej.

PANEL STEROWANIA

WSKAŹNIK ZANIECZYSZCZENIA FILTRÓW

Ten model okapu został wyposażony w funkcję automatycznego wskaźnika poziomu zanieczyszczenia filtrów przeciwtłuszczowych i węglowych.

Gdy na wyświetlaczu C miga symbol F na przemian z wybraną prędkością pracy silnika okapu (np. 1 i F), filtry przeciwłuszczowe muszą być umyte
Gdy na wyświetlaczu C miga symbol A na przemian z wybraną prędkością pracy silnika okapu (np. 1 i A), filtry węglowe muszą być wymienione

Po umieszczeniu czystego filtra w okapie należy zresetować pamięć elektroniczną naciskając przez około 5 sekund przycisk A, aż do zakończenia migania.

Uwaga!

Jeśli wózek teleskopowy zostanie zamknięty z prędkością ustawioną na 2°, to po jego ponownym otwarciu okap włączy się na tym samym poziomie prędkości przy jakiej został zamknięty.

PRODUCENT UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.

CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA

Wszystkie nasze produkty przed opuszczeniem fabryki zostały wyregulowane i przetestowane przez wykwalifikowany personel aby zapewnić im jak najlepsze parametry pracy.

CZEŚCI ZAMIENNE

W przypadku prac konserwacyjnych używać tylko oryginalnych części. Nie naprawiać, ani nie wymieniać jakichkolwiek elementów, które nie są wymienione w niniejszej instrukcji. Wszelkie czynności serwisowe i naprawy muszą być przeprowadzane przez autoryzowany punkt serwisowy.

Wskazówka:

Części zamienne lub akcesoria można zamówić dzwoniąc na infolinię serwisową: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

CZYNNOŚCI SERWISOWE

Wszystkie czynności związane z konserwacją i naprawami urządzeń powinny być przeprowadzane przez wykwalifikowany personel.

Jeśli zajdzie konieczność przeprowadzenia czynności serwisowych i/lub wymiany części zamiennych, należy skontaktować się z autoryzowanym punktem serwisowym za pośrednictwem infolinii serwisowej: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

Wskazówka:

Zaleca się zapisanie nazwy modelu i numeru seryjnego lub naklejenie na czwartej stronie okładki niniejszej instrukcji specjalnej naklejki zawierającej powyższe dane.

Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji.

Nieposiadanie dokumentu zakupu powoduje utratę prawa do napraw gwarancyjnych.

• Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy bez autoryzacji FREDZHA Sp. z o.o. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
• Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę praw gwarancyjnych.

Jeśli zajdzie potrzeba skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii FREDZHA Sp. z o.o.

INFOLINIA SERWISOWA

801 007 158 - dla krajowych połączeń stacjonarnych

222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych

222 668 108 - fax dla krajowych jak i zagranicznych połączeń

Opłata zgodna z taryfą operatora.

Producent nie ponosi odpowiedzialności za błędy i nieścisłości powstałe w druku niniejszej instrukcji.

Rysunki w tej instrukcji są jedynie orientacyjne. Producent zastrzega sobie również prawo do wprowadzania modyfikacji w produkowanych przez siebie wyrobach, jeśli uzna to za niezbędne lub użyteczne, w tym także będące w interesie konsumenta, bez zmian podstawowych cech dotyczących działania i bezpieczeństwa.

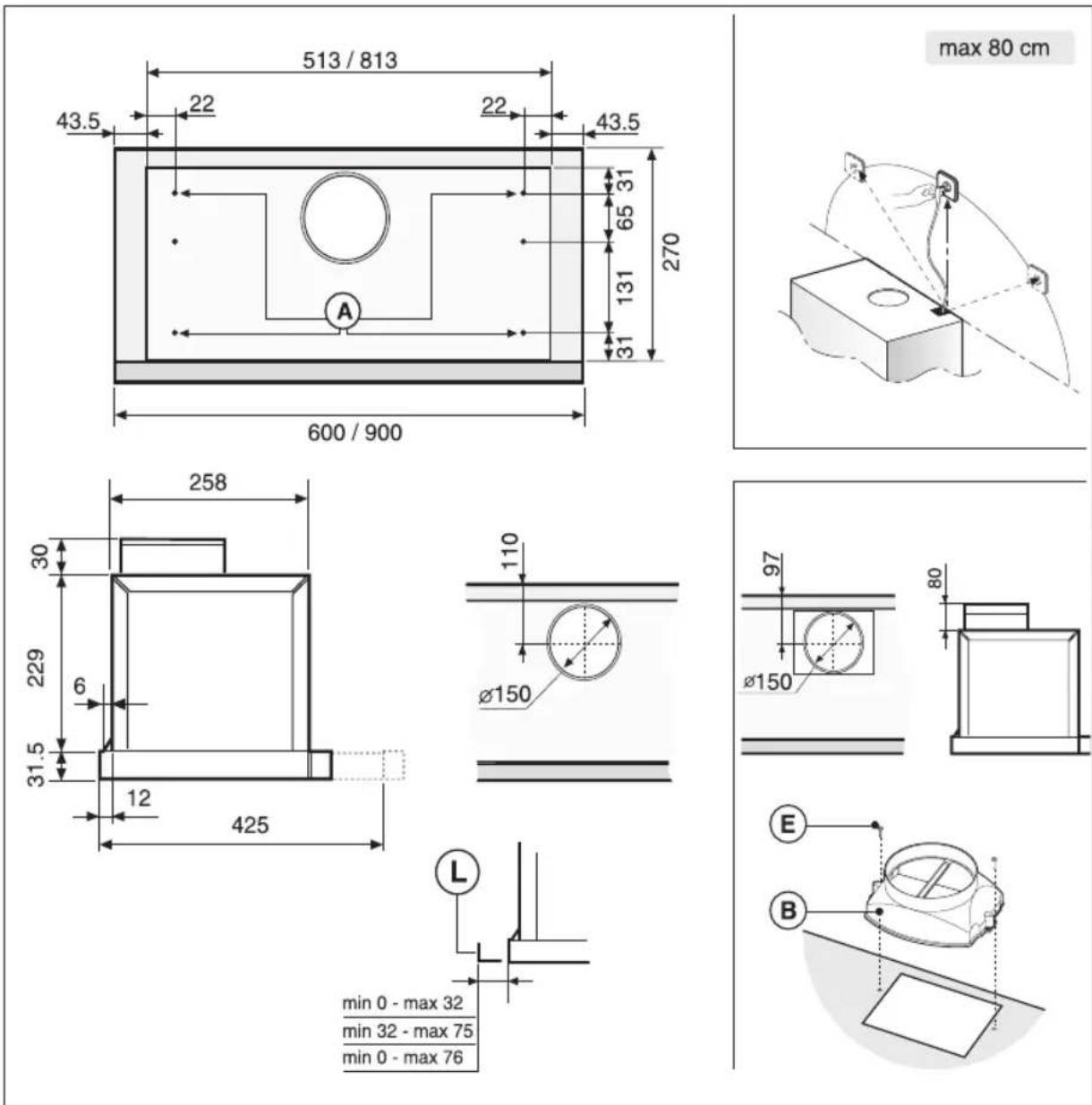

Rys. 1

Instrukcję w formie elektronicznej można pobrać ze strony internetowej www.freggia.com
