CHAR6CH - Okap kuchenny Freggia - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny podszafkowy
Model	CHAR6CH
Marka	Freggia
Szerokość	60 cm
Głębokość	50 cm
Wysokość (bez komina)	15 cm
Masa netto	8,5 kg
Napięcie zasilania	220-240 V, 50 Hz
Moc silnika	100 W
Maksymalna wydajność wyciągu	650 m³/h
Poziom hałasu (max)	65 dB(A)
Klasa energetyczna	A+
Tryby pracy	Wyciąg / Cyrkulacja
Liczba prędkości	3 + intensywny
Oświetlenie	2 × LED (2 W każda)
Filtr przeciwtłuszczowy	Aluminiowy, zmywalny w zmywarce
Filtr węglowy (opcjonalnie)	Wkład węglowy (do nabycia osobno)
Sterowanie	Przyciskowe, suwakowe
Średnica wylotu powietrza	120 mm (z możliwością redukcji do 100 mm)
Gwarancja	2 lata

Często zadawane pytania - CHAR6CH Freggia

Jak prawidłowo zamontować okap CHAR6CH?

Okap należy montować na ścianie nad płytą kuchenną na wysokości 65-75 cm dla kuchenek elektrycznych i 75-85 cm dla gazowych. Użyj dołączonych kołków i wkrętów, upewniając się, że ściana jest nośna. Podłączenie do przewodu kominowego jest zalecane, ale możliwa jest także cyrkulacja z filtrem węglowym.

Jak często czyścić filtr przeciwtłuszczowy?

Filtr aluminiowy należy czyścić co 2-4 tygodnie w zależności od intensywności gotowania. Można go myć w zmywarce w temperaturze do 65°C lub ręcznie w ciepłej wodzie z detergentem. Po wyschnięciu zamontować z powrotem.

Czy okap wymaga filtra węglowego?

Filtr węglowy jest wymagany tylko w trybie cyrkulacji (recyrkulacji). Jeśli okap odprowadza powietrze na zewnątrz, filtr węglowy nie jest potrzebny. W trybie cyrkulacji filtr należy wymieniać co 3-6 miesięcy.

Dlaczego okap jest głośny?

Hałas może być spowodowany zatkanym filtrem tłuszczowym, nieprawidłowym montażem lub pracą na najwyższym biegu. Sprawdź filtr i dokręć wszystkie śruby. W razie potrzeby skontaktuj się z serwisem.

Jak wymienić żarówkę w okapie?

Okap CHAR6CH wyposażony jest w oświetlenie LED, które zwykle nie wymaga wymiany. W przypadku awarii należy skontaktować się z serwisem lub wymienić moduł LED zgodnie z instrukcją.

Czy okap można używać bez filtra?

Nie, okap nie powinien pracować bez filtra przeciwtłuszczowego, ponieważ grozi to uszkodzeniem silnika i zmniejsza skuteczność wyciągu. Filtr węglowy jest opcjonalny w trybie cyrkulacji.

Jakie wymiary ma okap CHAR6CH?

Szerokość: 60 cm, głębokość: 50 cm, wysokość obudowy (bez komina): 15 cm. Wymiary opakowania: 65 x 55 x 20 cm.

Czy okap posiada zabezpieczenie przed przegrzaniem?

Tak, okap wyposażony jest w termiczne zabezpieczenie silnika, które automatycznie wyłącza urządzenie w przypadku przegrzania.

Jakie akcesoria są w zestawie?

W zestawie znajduje się: okap, filtr aluminiowy, instrukcja obsługi, zestaw montażowy (kołki, wkręty), zaślepka wylotu powietrza oraz w razie potrzeby przejściówka na rurę 100 mm.

Gdzie znaleźć części zamienne do okapu?

Części zamienne, takie jak filtry, moduły LED czy silniki, można zamówić u autoryzowanych dystrybutorów Freggia lub na stronie producenta. Należy podać model CHAR6CH.

INSTRUKCJA OBSŁUGI CHAR6CH Freggia

900 m ^3 dla modeli CHAR6, CHC16

600m ^3 dla modeli CHT16

Wygodne sterowanie za pomocą przycisków (CHAR6, CHC16) lub suwaka (CHT16)

Oświetleniehalogenowe

Niski poziom hałasu

- Trwałe, aluminiowe filtry przeciwtłuszczowe

Dziękujemy Państwu za dokonanie zakupu okapu kuchennego marki Freggia.

Prosimy o uważne przeczytanie niniejszej instrukcji, ponieważ zawiera istotne uwagi dotyczące bezpiecznej instalacji, eksploatacji i konserwacji urządzenia.

Zachowajcie ją Państwo do wykorzystania w przyszłości.

UWAGA!

Ważne informacje dotyczące bezpieczeństwa.

PRZYDATNA INFORMACJA:

Dodatkowe informacje na temat funkcjonowania urządzenia.

WSKAZÓWKA:

Porady i wskazówki dotyczące eksploatacji urządzenia.

SPIS TREŚCI

GŁÓWNE ZALETY....20

SPIS TREŚCI....21

INFORMACJE OGÓLNE....22

ŚRODKI OSTROŻNOŚCI....22

INSTALACJA I PODŁĄCZENIE....23

ZALECENIA OGÓLNE....23

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ....23

INSTRUKCJA INSTALACJI....23

MONTAŻ OZDOBNYCH KOMINÓW TELESKOPOWYCH....24

PODŁĄCZENIE OKAPU W WERSJI FILTRUJĄCEJ....24

EKSPLOATACJA I KONSERWACJA....24

WYMIANA LAMP HALOGENOWYCH....25

PANEL STEROWANIA W MODELACH CHAR6, CHC16....25

PANEL STEROWANIA W MODELACH CHT16....26

CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA....27

CZEŚCI ZAMIENNE....27

CZYNNOŚCI SERWISOWE....27

INFOLINIA SERWISOWA....27

INFORMACJE OGÓLNE

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji.

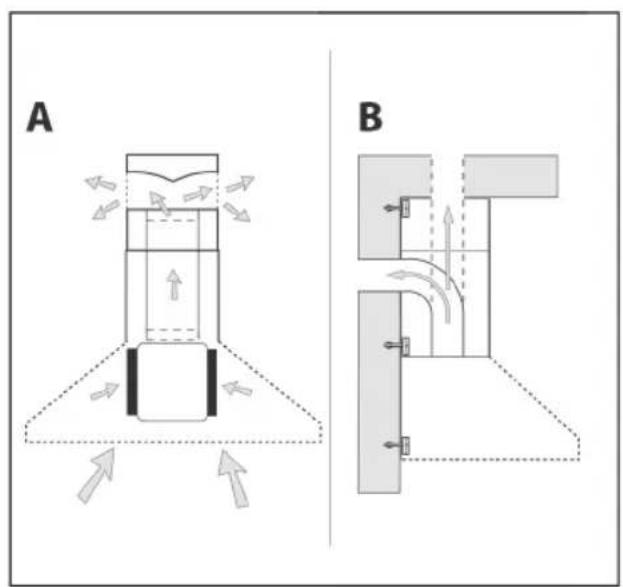

Urządzenie zostało zaprojektowane do pracy w następujących wersjach:

• w wersji zasysającej (odprowadzenie powietrza na zewnątrz),
• w wersji filtrującej (recyrkulacja powietrza wewnątrz pomieszczenia).

ŚRODKI OSTROŻNOŚCI

Uwaga! Nie nale

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10 ^-5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w danym kraju.

- PRZED PODŁĄCZENIEM DO SIECI ELEKTRYCZNEJ:

• Skontrolować tabliczkę znamionową (znajducą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i, że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości należy zwrócić się do wykwalifikowanego elektryka.
• Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub w autoryzowanym serwisie.
• Urządzenie powinno być podłączone do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

Uwaga! W niekt

W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie, dlatego zaleca się:

• Nie kontrolować stanu filtrów, gdy okap jest włączony.
• Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia, gdyż mogą być gorące.
• Nie przygotowywać potraw przy użyciu otwartego ognia pod okapem.
• Unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar.
  • Stale kontrolować smażone potrawy, aby uniknąć zapalenia wrzącego oleju.
• Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji.

- Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, motorycznymi, czuciowymi, sensorycznymi, umysłowymi lub osoby, które nie posiadają wystarczającej wiedzy w zakresie użytkowania urządzenia, chyba, że będą one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostaną poinstruowane w zakresie użytkowania urządzenia.

- Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia.

- Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.

Niniejsze urządzenie oznaczone jest zgodnie z Dyrektywą Europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) oraz polską ustawą o zużytym sprzęcie. Upewniając się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.

INFORMACJE OGÓLNE

Symbol przekreślonego kontenera podany na produkcie lub na dołączonej do niego dokumentacji oznacza, że produkt ten nie jest klasyfikowany jako odpad gospodarstwa domowego, w związku z czym musi być przekazany w stosownym punkcie zbiórki w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami w zakresie utylizacji odpadów.

Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności odcinając kabel elektryczny.

INSTALACJA I PODŁĄCZENIE

ZALECENIA OGÓLNE

Minimalna odległość między palnikami gazowymi lub powierzchnią płyty i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Jeżeli w instrukcji instalacji kuchenki gazowej lub elektrycznej przewidziana została inna odległość, należy ją zastosować.

Przy zastosowaniu runy łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna.

Przed przystąpieniem do montażu, należy wyjąć filtr (Rys.5) w celu łatwiejszego manipulowania urządzeniem.

W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.

Sugeruje się, aby używać przewodu do oprowadzania powietrza o takiej samej średnicy, jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Uwaga!

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

Uwaga!

Przed przystąpieniem do czynności montażowych należy założyć rękawice ochronne.

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

• przewód brązowy - L linia
• przewód niebieski - N zerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy.

Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem i siecią należy umieścić wyłącznik wielobiegunowy ze stykami w odległości przynajmniej 3mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

INSTRUKCJA INSTALACJI

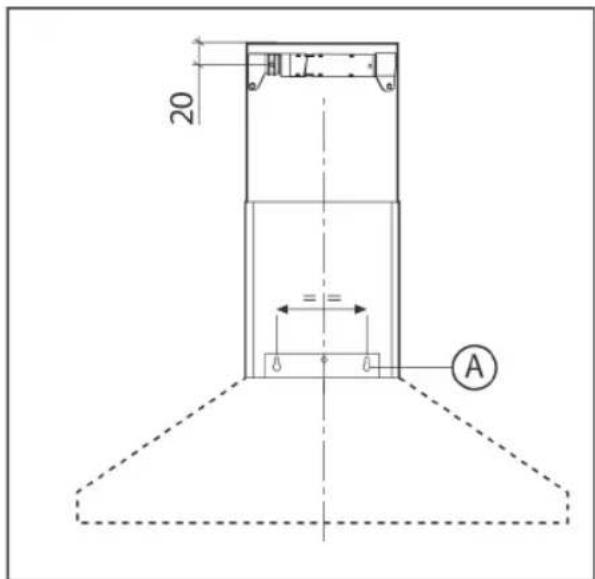

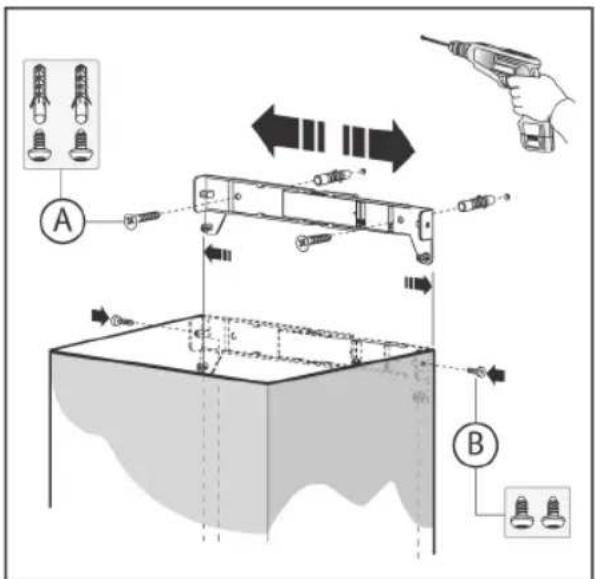

1. Wywiercić w ścianie otwory A, uwzględniając podane wielkości (Rys 2).
2. Umocować urządzenie na ścianie i ustawić w poziomie.
3. Przymocować okap za pomocą dwóch śrub A (Rys 4).

INSTALACJA I PODŁĄCZENIE

Wskazówka:

W zależności od wariantu montażu użyć śrub (wkrętów) i kołków odpowiednich dla danego rodzaju ściany (np. żelbeton, płyta kartonowo-gipsowa itd.). Jeśli śruby i kołki wchodzą w skład zestawu, należy upewnić się, czy są odpowiednie dla typu ściany, na której ma być zamontowany okap kuchenny.

MONTAŻ OZDOBNYCH KOMINÓW TELESKOPOWYCH

1. Przed założeniem złączki ozdobnej zapewnić wewnątrz zasilanie elektryczne.
2. Jeśli urządzenie montowane jest w wersji zasysającej, należy przygotować otwór wylotu powietrza.
3. Dostosować szerokość górnego wspornika do szerokości komina (Rys. 3).
4. Przymocować podporę górnej złączki do sufitu za pomocą śrub z uwzględnieniem odległości wskazanej na Rys. 2 w taki sposób, aby była równoległa do okapu A (Rys.3).
5. Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury łączącej (Rys.4)
6. Umieścić górną złączkę wewnątrz dolnej i oprzeć je na obudowie okapu.
7. Podciągnąć górną złączkę aż do wspornika i zamocować za pomocą śrub B (Rys.3)

PODŁĄCZENIE OKAPU W WERSJI FILTRUJĄCEJ

W wersji filtrującej oczyszczone powietrze wraca do pomieszczenia.

Aby okap kuchenny mógł pracować w wersji filtrującej należy zaopatrzyć się w filtry z węglem aktywnym, a następnie wykonać następujące czynności:

1. Wyjąć filtry przeciwtłuszczowe (Rys. 5);
2. Zamontować filtry węglowe na zespole zasysania i obrocić o 90° tak, aby trafiły na swoje miejsce (Rys. 6);
3. Włożyć na miejsce filtry przeciwtłuszczowe.

EKSPLOATACJA I KONSERWACJA

Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłącać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza.

Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją, przy czym szczególną uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.

Filtry przeciwłuszczowe mają za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażone są na zatkanie, które może nastąpić w rożnym czasie, zależnie od eksploatacji urządzenia.

Aby zapobiec ewentualnemu ryzyku pożaru aluminiowe filtry przeciwtłuszczowe należy myć nie rzadziej niż co 2 miesiące w następujący sposób:

• wyjąć filtr z ramki i zanużyć go w roztworze płynnego detergentu w celu zmiekczenia tłustego nalotu i umyć;
• wypłukać filtr dużą ilością ciepłej wody i wysuszyć.

Aluminiowe filtry przeciwtłuszczowe można myć także w zwywarce przy niskej temperaturze i krótkich cyklach mycia. Po kilku cyklach mycia może dojść do odbarwienia aluminiowych filtrów przeciwtłuszczowych. Nie wpływa to na ich jakość i nie stanowi powodu do reklamacji w celu ewentualnej wymiany.

W przypadku nieprzestrzegania instrukcji w kwestii wymiany i czyszczenia filtrów może dojść do ich zapłonu.

Filtry węglowe służą do oczyszczania powietrza, które następnie wraca do otoczenia oraz zatrzymują nieprzyjemne zapachy powstające podczas gotowania. Filtry z węglem aktywnym są nieregenerowane i muszą być wymieniane nie rzadziej niż 4 miesiące. Nasycenie węgla aktywnego zależy od intensywności użycia urządzenia, rodzaju kuchenki oraz częstotliwości czyszczenia filtra przeciwtłuszczowego.

Uwaga!

Filtry przeciwtłuszczowe należy dokładnie wysuszyć przed zamontowaniem do okapu.

EKSPLOATACJA I KONSERWACJA

Wskazówka:

Należy regularnie czyścić okap z zewnątrz i wewnątrz używając ściereczki nawilżonej wodą lub neutralnym środkiem myjącym w płynie, który nie porysuje okapu.

Uwaga!

Nieprzestrzeganie wskazówek dotyczących czyszczenia okapu i wymiany oraz czyszczenia filtrów powoduje ryzyko pożaru. Dlatego też, zaleca się przestrzeganie podanych zaleceń.

WYMIANA LAMP HALOGENOWYCH

Urządzenie wyposażone jest w lampy halogenowe, które w porównaniu do zwykłych żarówek mają dłuższą żywotność i mogą w znacznym stopniu zmniejszyć zużycie energii.

Dla modeli CHAR6, CHC16:

Ściągnąć szkiełko C, wykorzystując do tego odpowiednie otwory (Rys. 7). Wymienić lampy na takie same.

Uwaga!

Nie dotykać lamp gołymi rękami.

Dla modeli CHT16:

Do wymiany użyć takiego samego rodzaju lamp (Rys. 8).

Oświetlenie okapu służy do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

PANEL STEROWANIA W MODELACH CHAR6, CHC16

A – włączanie/wyłączanie oświetlenia
B – włączanie okapu
C – pierwsza prędkość
D – druga prędkość
E – trzecia prędkość
G – kontrolka pracy silnika

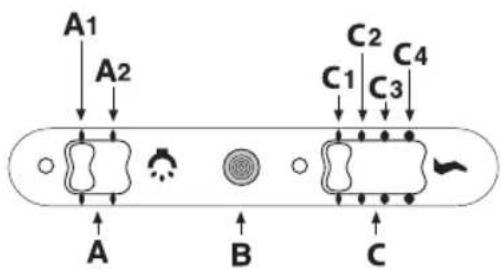

PANEL STEROWANIA W MODELACH CHT16

A – włączanie/wyłączanie oświetlenia:

A1 - oświetlenie włączone
A2 – oświetlenie wyłączone

B – kontrolka pracy silnika

C – regulacja prędkości:

C1 - okap wyłączony
C2 – pierwsza prędkość
C3 – druga prędkość
C4 – trzecia prędkość

Uwaga!

Jeśli okap zostanie wyłączony np. na 2-giej prędkości, to w momencie jego ponownego włączenia będzie on działał zgodnie z szybkością pracy ustawioną w chwili wyłączenia.

DOSTAWCA UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.

CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA

Wszystkie nasze produkty przed opuszczeniem fabryki zostały wyregulowane i przetestowane przez wykwalifikowany personel aby zapewnić im jak najlepsze parametry pracy.

CZEŚCI ZAMIENNE

W przypadku prac konserwacyjnych używać tylko oryginalnych części. Nie naprawiać, ani nie wymieniać jakichkolwiek elementów, które nie są wymienione w niniejszej instrukcji. Wszelkie czynności serwisowe i naprawy muszą być przeprowadzane przez autoryzowany punkt serwisowy.

Wskazówka:

Części zamienne lub akcesoria można zamówić dzwoniąc na infolinię serwisową: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

CZYNNOŚCI SERWISOWE

Wszystkie czynności związane z konserwacją i naprawami urządzeń powinny być przeprowadzane przez wykwalifikowany personel.

Jeśli zajdzie konieczność przeprowadzenia czynności serwisowych i/lub wymiany części zamiennych, należy skontaktować się z autoryzowanym punktem serwisowym za pośrednictwem infolinii serwisowej: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

Wskazówka:

Zaleca się zapisanie nazwy modelu i numeru seryjnego lub naklejenie na czwartej stronie okładki niniejszej instrukcji specjalnej naklejki zawierającej powyższe dane.

Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji.

Nieposiadanie dokumentu zakupu powoduje utratę prawa do napraw gwarancyjnych.

• Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy bez autoryzacji FREDZHA Sp. z o.o. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
• Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę praw gwarancyjnych.

Jeśli zajdzie potrzeba skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii FREDZHA Sp. z o.o.

INFOLINIA SERWISOWA

801 007 158 - dla krajowych połączeń stacjonarnych

222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych

222 668 108 - fax dla krajowych jak i zagranicznych połączeń

Opłata zgodna z taryfą operatora.

Producent nie ponosi odpowiedzialności za błędy i nieścisłości powstałe w druku niniejszej instrukcji.

Rysunki w tej instrukcji są jedynie orientacyjne. Producent zastrzega sobie również prawo do wprowadzania modyfikacji w produkowanych przez siebie wyrobach, jeśli uzna to za niezbędne lub użyteczne, w tym także będące w interesie konsumenta, bez zmian podstawowych cech dotyczących działania i bezpieczeństwa.
