INSTRUKCJA OBSŁUGI CHS46W Freggia

Wysoka wydajność – 450m³

Sterowanie dotykowe w modelach serii CHS46GT

Lampyhalogenowe

• Efektywne, wymienne filtry węglowe
• Wygodne położenie przełącznika minimalizujące jego zanieczyszczanie

Dziękujemy Państwu za dokonanie zakupu okapu kuchennego marki Freggia.

Prosimy o uważne przeczytanie niniejszej instrukcji, ponieważ zawiera istotne uwagi dotyczące bezpiecznej instalacji, eksploatacji i konserwacji urządzenia.

Zachowajcie ją Państwo do wykorzystania w przyszłości.

UWAGA! Ważne informacje dotyczące bezpieczeństwa.

PRZYDATNA INFORMACJA: Dodatkowe informacje na temat funkcjonowania urządzenia.

WSKAZÓWKA: Porady i wskazówki dotyczące eksploatacji urządzenia.

SPIS TREŚCI

GŁÓWNE ZALETY....22

SPIS TREŚCI....23

INFORMACJE OGÓLNE....24

ŚRODKI OSTROŻNOŚCI....24

INSTALACJA I PODŁĄCZENIE....25

ZALECENIA OGÓLNE....25

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ....25

INSTRUKCJA INSTALACJI....25

MONTAŻ OKAPU W DOLNEJ CZĘŚCI KUCHENNEJ SZAFKI WISZĄCEJ....25

PODŁĄCZENIE OKAPU W WERSJI Z ZASYSANIEM....26

PODŁĄCZENIE OKAPU W WERSJI FILTRUJĄCEJ....26

EKSPLOATACJA I KONSERWACJA....26

WYMIANA LAMP HALOGENOWYCH....26

PANEL STEROWANIA OKAPÓW SERII CHS46GT....27

WSKAŹNIK ZANIECZYSZCZENIA FILTRÓW....27

PANEL STEROWANIA OKAPÓW SERII CHS45, CHS46, CHS46G....28

CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA....29

CZEŚCI ZAMIENNE....29

CZYNNOŚCI SERWISOWE....29

INFOLINIA SERWISOWA....29

INFORMACJE OGÓLNE

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji.

Urządzenie zostało zaprojektowane do pracy w następujących wersjach:

• zasysającej (odprowadzanie powietrza na zewnątrz – Rys. 3A),
• filtrującej (recyrkulacja powietrza wewnątrz - Rys.3B)

ŚRODKI OSTROŻNOŚCI

Uwaga!

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10 ^-5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w danym kraju.

• PRZED PODŁĄCZENIEM DO SIECI ELEKTRYCZNEJ:

• Skontrolować tabliczkę znamionową (znajducą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i, że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości należy zwrócić się do wykwalifikowanego elektryka.
• Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub w autoryzowanym serwisie.
• Urządzenie powinno być podłączone do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

Uwaga!

W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie, dlatego zaleca się:

• Nie kontrolować stanu filtrów, gdy okap jest włączony.
• Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia.
  • Nie gotować potraw na ogniu pod okapem.
• Unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar.
  • Stale kontrolować smażone potrawy, aby uniknąć zapalenia wrzącego oleju.
• Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji.
• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, motorycznymi, czuciowymi, sensorycznymi, umysłowymi lub osoby, które nie posiadają wystarczającej wiedzy w zakresie użytkowania urządzenia, chyba, że będą one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostaną poinstruowane w zakresie użytkowania urządzenia.
• Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia
• Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.

Niniejsze urządzenie oznaczone jest zgodnie z Dyrektywą Europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) oraz polską ustawą o zużytem sprzęcie. Upewniając się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.

Symbol przekreślonego kontenera podany na produkcie lub na dołączonej do niego dokumentacji oznacza, że produkt ten nie jest klasyfikowany jako odpad gospodarstwa domowego, w związku z czym musi być przekazany w stosownym punkcie zbiórki w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami w zakresie utylizacji odpadów.

INFORMACJE OGÓLNE

Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności odcinając kabel elektryczny.

INSTALACJA I PODŁĄCZENIE

ZALECENIA OGÓLNE

Minimalna odległość między palnikami gazowymi lub powierzchnią płyty i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Jeżeli w instrukcji instalacji kuchenki gazowej lub elektrycznej przewidziana została inna odległość, należy ją zastosować.

Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna.

Przed przystąpieniem do montażu, należy wyjąć filtr (Rys.4) w celu łatwiejszego manipulowania urządzeniem.

W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.

Sugeruje się, aby używać przewodu do oprowadzania powietrza o takiej samej średnicy, jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Uwaga!

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

Uwaga!

Przed przystąpieniem do czynności montażowych należy założyć rękawice ochronne.

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

• BRAZOWY = L linia
• BŁĘKITNY = N zerowy.

W przypadku, gdy urządzenie wyposażone jest w kabel bez wtyczki, w celu jego podłączenia należy umieścić pomiędzy urządzeniem a siecią wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

Wtyczka musi być łatwo dostępna po instalacji urządzenia.

INSTRUKCJA INSTALACJI

Aby dokonać prawidłowej instalacji okapu, należy postępować według następującego schematu:

• Zamontować okap w dolnej części półki wiszącej.
- Dokonać wyboru wersji (z zasysaniem 3A lub filtrującej 3B).

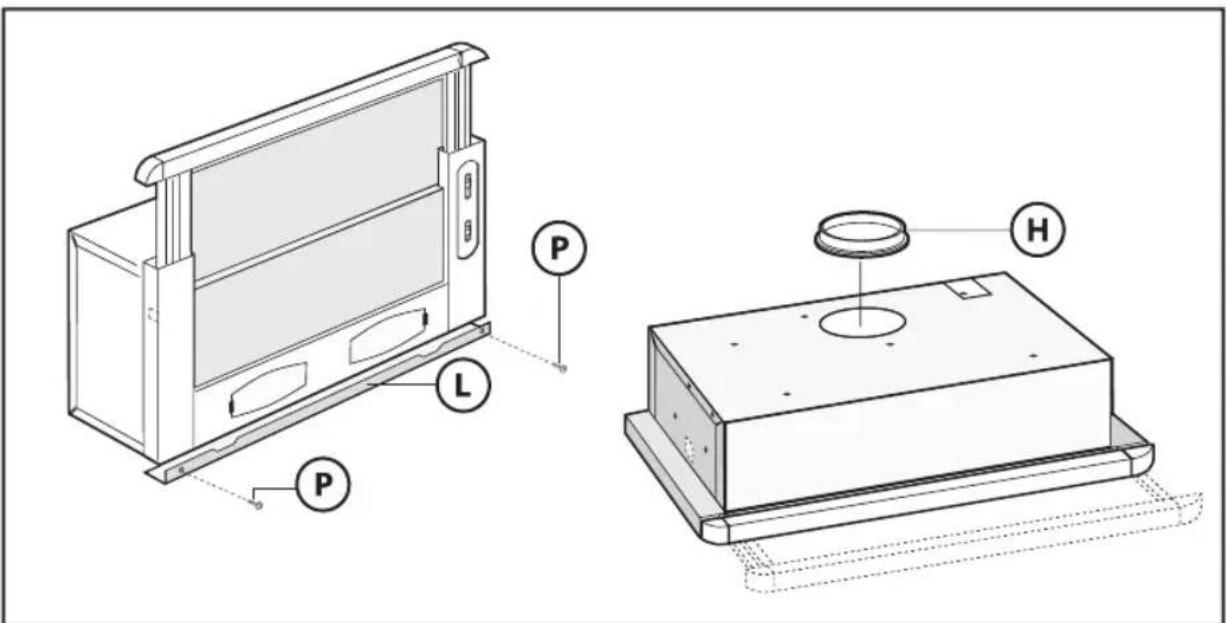

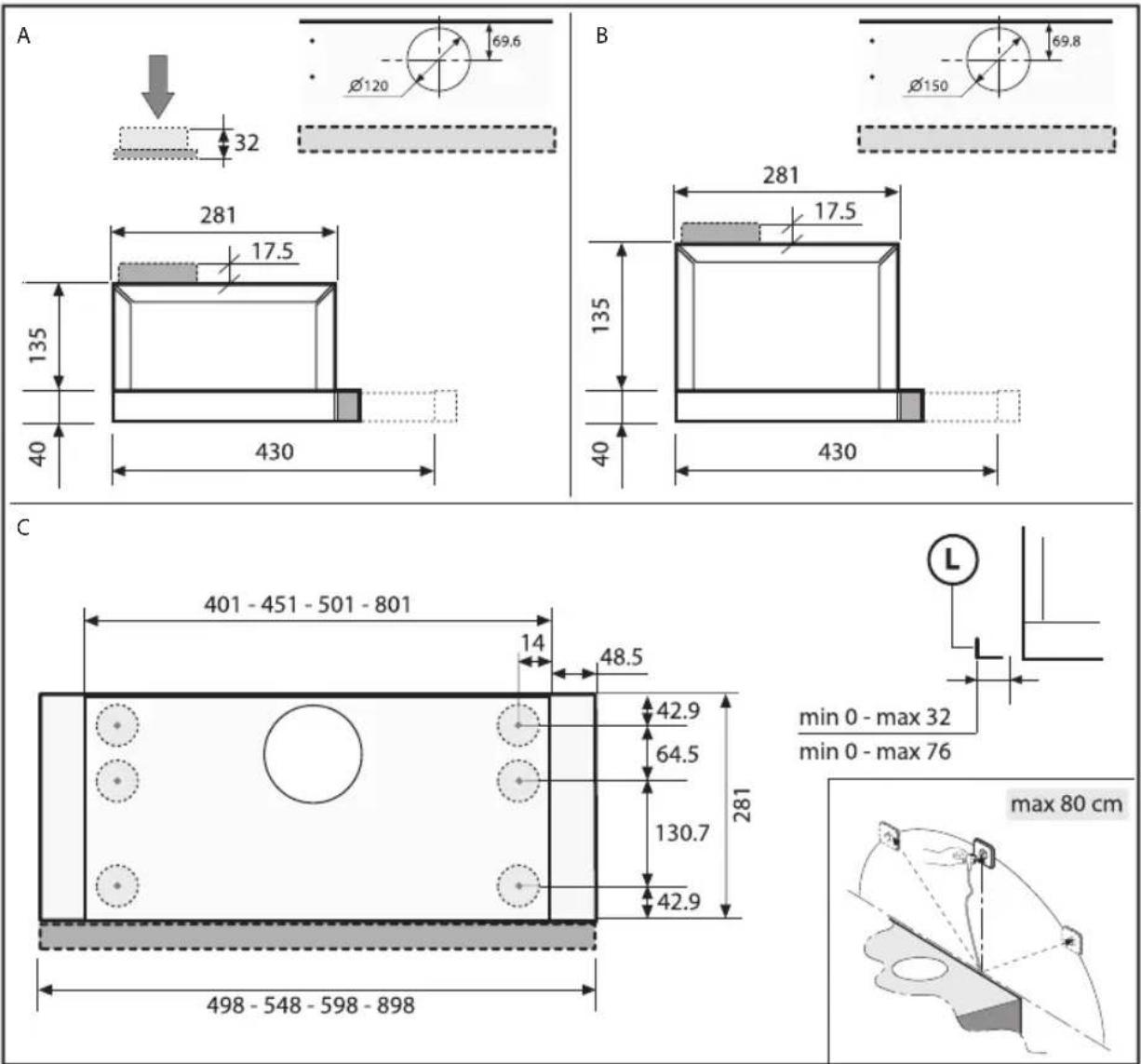

MONTAŻ OKAPU W DOLNEJ CZĘŚCI KUCHENNEJ SZAFKI WISZĄCEJ

Ten typ urządzenia musi być umocowany na półce lub na innej płaszczyźnie wspierającej.

Należy umocować okap posługując się 4 odpowiednimi śrubami (A) i przy wierceniu otworów postępować według schematu podanego na rysunku1.

Aby przeprowadzić montaż prawidłowo, należy ustawić w jednej linii przód okapu z drzwiczkami półki, regulując część odległościową L poprzez śruby P (Rys.2), w taki sposób, aby tylna część urządzenia odpowiadała półce.

INSTALACJA I PODŁĄCZENIE

PODŁĄCZENIE OKAPU W WERSJI Z ZASYSANIEM

Przy tym typie instalacji urządzenie usuwa opary na zewnątrz przez ścianę obwodową lub istniejący kanał wentylacyjny. Wybierając wersję z zasysaniem konieczny jest zakup rury ściennej teleskopowej odpowietrzającej typu zgodnego z obowiązującymi przepisami, niepalnego, i połączenie jej z kołnierzem H znajdującym się w wyposażeniu urządzenia (Rys.3A).

PODŁĄCZENIE OKAPU W WERSJI FILTRUJĄCEJ

Aby przekształcić okap z wersji zasysającej na filtrującą, należy zamówić u sprzedawcy filtry z węglem aktywnym.

Aby zamontować filtry, należy wykonać następujące czynności:

• Wyjąć filtry G (Rys. 4)
- Filtry z węglem aktywnym umieścić w zespole zasysania umieszczonym wewnątrz okapu, wykonać obrót o 90 stopni aż do skoku końcowego (Rys.5).
• Włożyć na miejsce filtry G.

W wersji filtrującej oczyszczone powietrze wprowadzone będzie do pomieszczenia poprzez przewód rurowy łączący, przebiegający poprzez półkę i połączony z pierścieniem łączącym H (Rys.3B).

EKSPLOATACJA I KONSERWACJA

Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłącać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza.

Filtry przeciwtłuszczowe mają za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażone są na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia.

Aby zapobiec ewentualnemu ryzyku pożaru, maksymalnie co 2 miesiące należy ręcznie myć filtry przeciwtłuszczowe, używając płynnych środków czyszczących, które nie posiadają właściwości ściernych lub też myć je w zmywarce przy niskiej temperaturze i krótkich cyklach mycia.

Po kilku umyciach ich kolor może się zmienić. Nie stanowi to powodu do reklamacji w celu ewentualnej wymiany. Przed ponownym zamontowaniem filtrów przeciwtłuszczowych muszą być one dokładnie wysuszone.

Filtry z węglem aktywnym służą do oczyszczania powietrza, które jest wypuszczane do otoczenia oraz zatrzymują nieprzyjemne zapachy powstające podczas gotowania.

Filtry z węglem aktywnym muszą być wymieniane maksymalnie co 4 miesiące. Nasycenie węgla aktywnego zależy od intensywności użycia urządzenia, rodzaju kuchenki oraz częstotliwości czyszczenia filtra przeciwtłuszczowego.

Okap należy myć często, zarówno wewnątrz, jak i na zewnątrz, przy pomocy ściereczki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, który nie porysuje okapu.

Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

Jeżeli urządzenie jest wyposażone w oświetlenie otoczenia, może być ono używane przez dłuższe okresy jako ogólne oświetlenie.

Uwaga!

Nieprzestrzeganie wskazówek dotyczących czyszczenia okapu i wymiany oraz czyszczenia filtrów powoduje ryzyko pożaru. Dlatego też, zaleca się przestrzeganie podanych instrukcji.

WYMIANA LAMP HALOGENOWYCH

Aby wymienić lampy halogenowe B należy ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same (Rys. 6).

Uwaga!

Nie dotykać lampy gołą ręką.

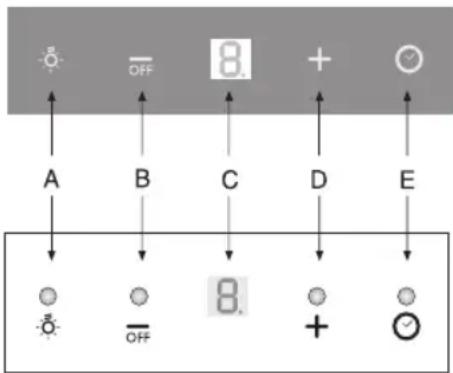

PANEL STEROWANIA OKAPÓW SERII CHS46GT

Przycisk A = przycisk włączający/wyłączający oświetlenie.

Przycisk B = przycisk włączający/wyłączający urządzenie.

Okap włączy się przy 1 prędkości. Przy urządzeniu włączonym naciskając przycisk przez 2 sekundy, nastąpi wyłączenie okapu. Jeżeli urządzenie pracuje przy pierwszej prędkości, aby wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach.

Wyświetlacz C = wskazuje wybraną prędkość i informuje, czy został włączony licznik czasu.

Przycisk D = uruchamia okap. Naciskając ten przycisk nastąpi wzrost prędkości. Naciskając przycisk urządzenie z trzeciej prędkości przejdzie w INTENSYWNY TRYB PRACY, który będzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. W czasie uruchomienia takiej funkcji, wyświetlacz zaświeci się światłem migającym.

Przycisk E = Aktywuje czasowo funkcję TIMER. Reguluje czasowo funkcję w chwili włączenia oraz przez 15 minut po jego wyłączeniu. Timer wyłącza się ponownym wciśnięciem przycisku E. Kiedy funkcja Timer jest włączona to na wyświetlaczu dziesiętna pozycja powinna migać. Jeżeli włączona jest prędkość intensywna wówczas Timera nie można włączyć.

Wciśnięciem przycisku E na 2 sekundy, gdy urządzenie jest wyłączone, włącza się funkcję "CLEAN AIR". Aktywuje ona silnik, który włącza się co godzinę na 10 minut przy pierwszej prędkości. Po tym czasie silnik wyłączyć się i na wyświetlaczu ukaże się litera "C" świecąca się w sposób ciągły przez następne 50 minut, a po tym czasie silnik włączy się ponownie i tak dalej. Aby powrócić do normalnego funkcjonowania należy nacisnąć jakikołwiek przycisk z wyjątkiem przycisku oświetlenia. Aby dezaktywować funkcję, należy nacisnąć na przycisk E.

WSKAŹNIK ZANIECZYSZCZENIA FILTRÓW

Dany model wyposażony jest w funkcję automatycznego określenia stopnia zanieczyszczenia filtrów przeciwtłuszczowych oraz z węgla aktywnego.

• Gdy pozycja C na wyświetlaczu miga zmieniając prędkość pracy na literę F (np. 1 i F) filtry przeciwtłuszczowe muszą być umyte
• Gdy pozycja C na wyświetlaczu miga zmieniając prędkość pracy na literę A (np. 1 i A) filtry z węglem aktywnym muszą być wymienione w zależności od ich rodzaju

Po umieszczeniu czystego filtra należy wyzerować pamięć elektroniczną naciśnięciem przycisku A na około 5 sekund aż do momentu, kiedy sygnalizator świetlny F lub A na wyświetlaczu C przestanie migać.

Uwaga!

Jeśli wózek zostanie zamknięty przy zadanej 2-giej prędkości, to po jego wyciągnięciu okap włączy się na tej samej prędkości, na jakiej został wyłączony.

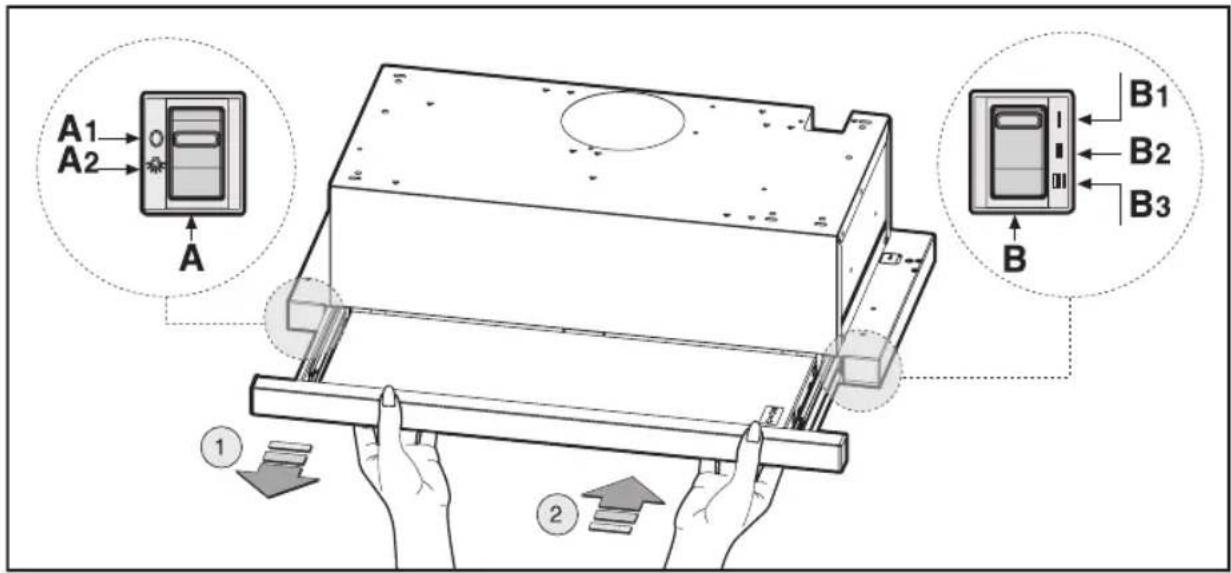

PANEL STEROWANIA OKAPÓW SERII CHS45, CHS46, CHS46G

A – wyłącznik światła
A1 – przycisk OFF
A2 – przycisk ON
B – kontrola prędkości
B1 – silnik wyłączony
B2 – silnik pracuje na pierwszej prędkości
B3 – silnik pracuje na drugiej prędkości
B4 – silnik pracuje na trzeciej prędkości

Uwaga!

Okap ten posiada mikrowyłącznik, który pozwala na włączenie prędkości silnika poprzez otwarcie wózka teleskopowego. Jeśli wózek zostanie zamknięty wówczas włączenie silnika nie będzie możliwe. Z kolei, jeśli wózek zostanie zamknięty przy zadanej 2-giej prędkości, to po jego wyciągnięciu okap włączy się na tej samej prędkości, na jakiej został wyłączony.

PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY SPOWODOWANE NIEPRZESTRZEGANIEM POWYŻSZYCH ZALECEŃ.

CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA

Wszystkie nasze produkty przed opuszczeniem fabryki zostały wyregulowane i przetestowane przez wykwalifikowany personel aby zapewnić im jak najlepsze parametry pracy.

CZEŚCI ZAMIENNE

W przypadku prac konserwacyjnych używać tylko oryginalnych części. Nie naprawiać, ani nie wymieniać jakichkolwiek elementów, które nie są wymienione w niniejszej instrukcji. Wszelkie czynności serwisowe i naprawy muszą być przeprowadzane przez autoryzowany punkt serwisowy.

Wskazówka:

Części zamienne lub akcesoria można zamówić dzwoniąc na infolinię serwisową: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

CZYNNOŚCI SERWISOWE

Wszystkie czynności związane z konserwacją i naprawami urządzeń powinny być przeprowadzane przez wykwalifikowany personel.

Jeśli zajdzie konieczność przeprowadzenia czynności serwisowych i/lub wymiany części zamiennych, należy skontaktować się z autoryzowanym punktem serwisowym za pośrednictwem infolinii serwisowej: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

Wskazówka:

Zaleca się zapisanie nazwy modelu i numeru seryjnego lub naklejenie na czwartej stronie okładki niniejszej instrukcji specjalnej naklejki zawierającej powyższe dane.

Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji.

Nieposiadanie dokumentu zakupu powoduje utratę prawa do napraw gwarancyjnych.

• Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy bez autoryzacji FREDZHA Sp. z o.o. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
• Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę praw gwarancyjnych.

Jeśli zajdzie potrzeba skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii FREDZHA Sp. z o.o.

INFOLINIA SERWISOWA

801 007 158 - dla krajowych połączeń stacjonarnych

222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych

222 668 108 - fax dla krajowych jak i zagranicznych połączeń

Opłata zgodna z taryfą operatora.

Producent nie ponosi odpowiedzialności za błędy i nieścisłości powstałe w druku niniejszej instrukcji.

Rysunki w tej instrukcji są jedynie orientacyjne. Producent zastrzega sobie również prawo do wprowadzania modyfikacji w produkowanych przez siebie wyrobach, jeśli uzna to za niezbędne lub użyteczne, w tym także będące w interesie konsumenta, bez zmian podstawowych cech dotyczących działania i bezpieczeństwa.

Rys. 1

Instrukcję w formie elektronicznej można pobrać ze strony internetowej www.freggia.com
