ПОСІБНИК КОРИСТУВАЧА CHS3T6X Freggia

ІНСТРУКЦІЯ З УСТАНОВЛЕННЯ, ВИКОРИСТАННЯ

Й ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ

INSTRUKCJA OBSŁUGI,

MONTAŻU I KONSERWACJI

CHS3T6X

Висока продуктивність – 850 м³

Сенсорне керування

Світлодіодні лампи

Таймер

Функція «Чисте повітря»

Індикація забруднення фільтрів

Дякуємо Вам за те, що Ви придбали кухонну витяжку Freggia. Будь ласка, уважно прочитайте керівництво з експлуатації, бо в ньому містяться інструкції з безпечної установки, експлуатації та обслуговування кухонної витяжки. Зберігайте його для подальшого використання.

УВАГА! Важлива інформація щодо безпеки.

КОРИСНА ІНФОРМАЦІЯ: додаткова інформація з експлуатації при- строю.

ПОРАДА: поради та рекомендації з експлуатації пристрою.

3MICT

ГОЛОВНІ ПЕРЕВАГИ....10

3MICT....11

ЗАГАЛЬНІ ВІДОМОСТІ.....12

ЗАХОДИ БЕЗПЕКИ....12

УСТАНОВЛЕННЯ ТА ПІДКЛЮЧЕННЯ....13

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ....13

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ....13

МОНТАЖ ПЛАСТИКОВОГО РОЗПІРНОГО ЕЛЕМЕНТА....13

ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ....13

ПІДКЛЮЧЕННЯ ІЗ ВІДВЕДЕННЯМ ПОВІТРЯ....14

ПІДКЛЮЧЕННЯ В РЕЖИМИ РЕЦИРКУЛЯЦІЇ....14

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ....14

ЗАМІНА ГАЛОГЕННИХ ЛАМП....15

ПАНЕЛЬ КЕРУВАННЯ....15

ІНДИКАЦІЯ ЗАБРУДНЕННЯ ФІЛЬТРІВ....15

ЗАГАЛЬНІ ВІДОМОСТІ

Уважно прочитайте цю інструкцію, оскільки вона містить важливі відомості щодо безпеки монтажу, експлуатації та технічного обслуговування виробу. Зберігайте інструкцію, вона може знадобитися Вам у майбутньому.

Цей пристрій розроблено для таких варіантів використання:

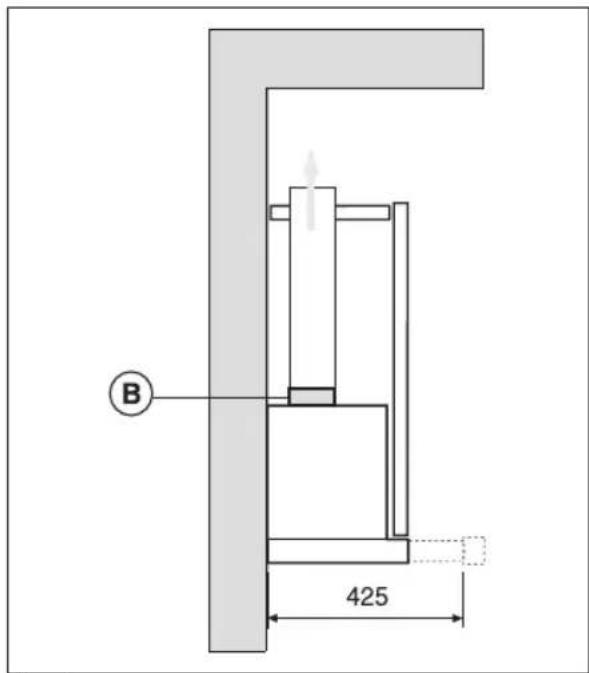

• витяжний пристрій (відведення повітря з приміщення) – мал. За,

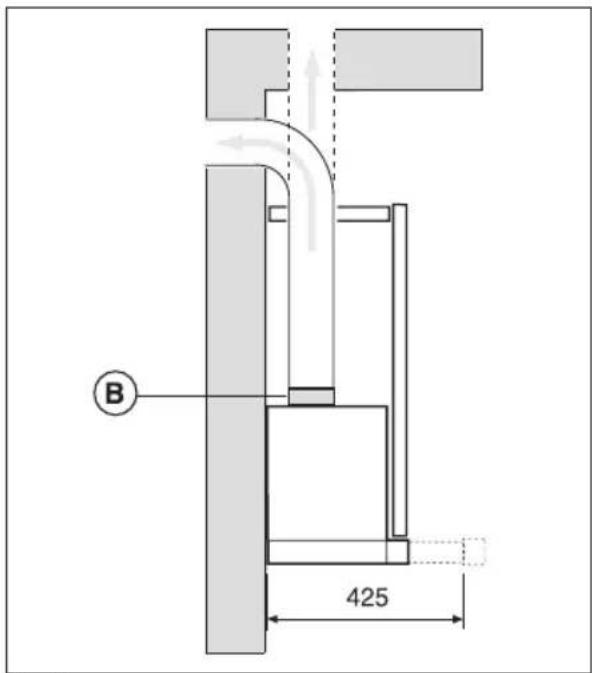

• фільтрувальний пристрій (рециркуляція повітря всередині приміщення) – мал. 3b.

ЗАХОДИ БЕЗПЕКИ

Увара!

Кухонна витяжка під час роботи видаляє з приміщення повітря, необхідне для процесу горіння. Тому в разі одночасного використання кухонної витяжки та пальника або печі, які потребують доступу повітря і використовують альтернативні види енергії (газ, гас, тверде паливо тощо), необхідно забезпечити достатню вентиляцію приміщення. Тиск у приміщенні не має перевищувати 4Па (4×10 ^-5 6ар). Для зовнішніх виходів необхідно дотримуватися правил, чинних у Вашій країні.

• ПЕРЕД ТИМ ЯК ПІДКЛЮЧИТИ ПРИСТРІЙ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ:

• Переконайтеся, що параметри електромережі сумісні з технічними характеристиками виробу.
Якщо кабель електроживлення пошкоджений, замініть його або весь спеціальний блок у виробника чи в авторизованому сервісному центрі.
- Цей пристрій має бути підключений до електромережі за допомогою виделки, розрахованої на силу струму в 3 А, або за допомогою дротового з'єднання, розрахованого на силу струму в 3 А.

Увага!

• Не намагайтеся перевірити фільтри на витяжці, яка працює.
• Не торкайтеся лампочок і прилеглих до них поверхонь під час і після довгої експлуатації освітлювального пристрою.
• Під витяжкою забороняється готувати їжу за допомогою деяких способів приготування з використанням відкритого вогню (наприклад, фламбе).
• Уникайте відкритого вогню, він шкідливий для фільтрів і створює небезпеку виникнення пожежі.
  • Тримайте під постійним контролем їжу під час смаження, бо перегріта олія може спалахнути.
  • Виріб не розрахований на експлуатацію дітьми або недієздатними особами без нагляду.
  • Не дозволяйте дітям бавитись із виробом.
  Якщо кухонна витяжка працює одночасно з іншими пристроями, в котрих використовується газ або інші види палива, в приміщенні має бути забезпечено належну вентиляцію.
• У разі виконання операцій з чистки виробу без дотримання інструкцій існує небезпека загоряння.

Цей пристрій має маркування відповідності таким нормативам: Європейська Директива 2002/96/ЕС і Утилізація електричних і електронних виробів (WEEE). Перевірте, щоб після закінчення строку служби цей пристрій був зданий в утиль. Цим Ви допоможете зберегти довкілля.

Символ утилізації на виробі або в документації, доданій до нього, означає, що цей виріб не повинен розглядатись як побутові відходи, а має бути зданий до спеціалізованого центру утилізації, який займається знищенням електричних і електронних приладів. Виріб має бути зданий в утиль відповідно до місцевих нормативів з утилізації відходів. За додатковими відомостями щодо переробки, утилізації та знищення цього виробу звертайтеся до місцевого відділення збору домашніх побутових приладів або до магазину, в якому було куплено виріб.

УСТАНОВЛЕННЯ ТА ПІДКЛЮЧЕННЯ

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ

Мінімальна відстань між основною нагрівальною площиною і нижньою частиною кухонного димоходу має бути не меншою 65 см. Якщо використовується з'єднувальна труба з двох і більше частин, то верхня частина має бути розташована ззовні нижньої частини.

Не з'єднуйте відвід з витяжки із каналом циркуляції гарячого повітря або з каналом, що використовується для відведення диму від пристроїв, які працюють від альтернативних видів енергії (газ, гас, тверде паливо тощо).

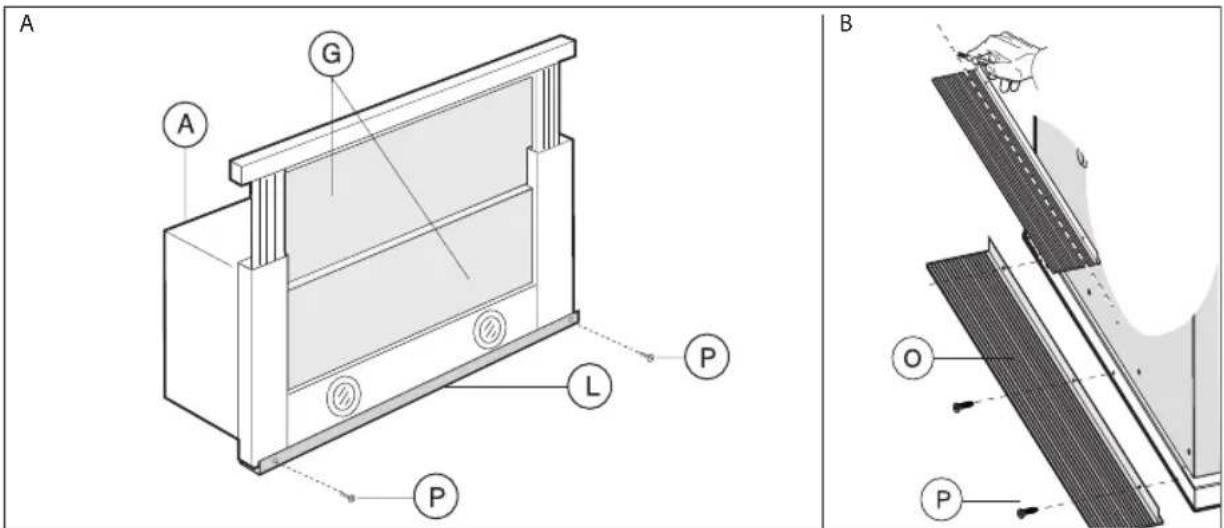

Перед тим як приступити до складання пристрою, для полегшення його монтажу від'єднайте фільтр/жироуловлювальний фільтр (мал. 5).

У разі якщо пристрій використовуватиметься в режимі відведення повітря, рекомендується забезпечити приміщення вивідним отвором.

Рекомендується використовувати трубу димоходу діаметром 150 мм. Використання звуженої труби може знизити ККД витяжки і збільшити її шумовий рівень.

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ

Увага!

Монтаж і підключення до електромережі повинні бути виконані кваліфікованим персоналом.

Увара!

Перед початком монтажу вдягніть спеціальні захисні рукавиці.

Пристрій має клас заземлення II, тому до заземлення не треба приєднувати додаткового дроту для заземлення.

Підключення до електромережі виконується таким чином:

• коричневий дріт – L (фазовий)
• синій дріт – N (нейтральний)

Якщо на кабелі нема вилки, встановіть вилку, розраховану на роботу з навантаженням, вказаним у таблиці характеристик. Якщо витяжка оснащена вилкою, вона встановлюється таким чином, щоб вилка була доступна.

У разі прямого підключення до електромережі треба розташувати між пристроєм і мережею багатополюсний вимикач із зазором контактів мінімум 3 мм, розрахований на потрібне навантаження і відповідний чинним нормам.

Цей пристрій може бути укомплектований пластиковим розпірним елементом 0,який має бути встановлений перед монтажем кухонної витяжки (мал. 2b).

Прикріпіть розпірний елемент до витяжки за допомогою шурупів P (мал. 2а).

Для правильного виконання монтажу вирівняйте передню панель витяжки паралельно кухонній начіпній шафі та визначте необхідну відстань між витяжкою та стіною. Після визначення відстані відріжте зайвий кусок пластику.

ІНСТРУКЦІЯ З УСТАНОВЛЕННЯ

Для правильного установлення витяжки має бути виконано таке:

1. Установіть кухонну витяжку всередину начіпної кухонної шафи.
2. Оберіть, у якому режимі працюватиме виріб: у режимі відведення повітря чи в режимі рециркуляції.

Якщо Ваш виріб укомплектований з'єднувальним фланцем, виконайте монтаж згідно малюнка 1А.

Прикріпіть з'єднувальний фланець В до верхньої частини вузла витяжки за допомогою двох шурупів Е (мал. 1А).

Прикріпіть витяжку до нижньої частини начіпної кухонної шафи. Пристрій вбудовується або в панель, або в будь-який інший супорт.

УСТАНОВКА ТА ПІДКЛЮЧЕННЯ

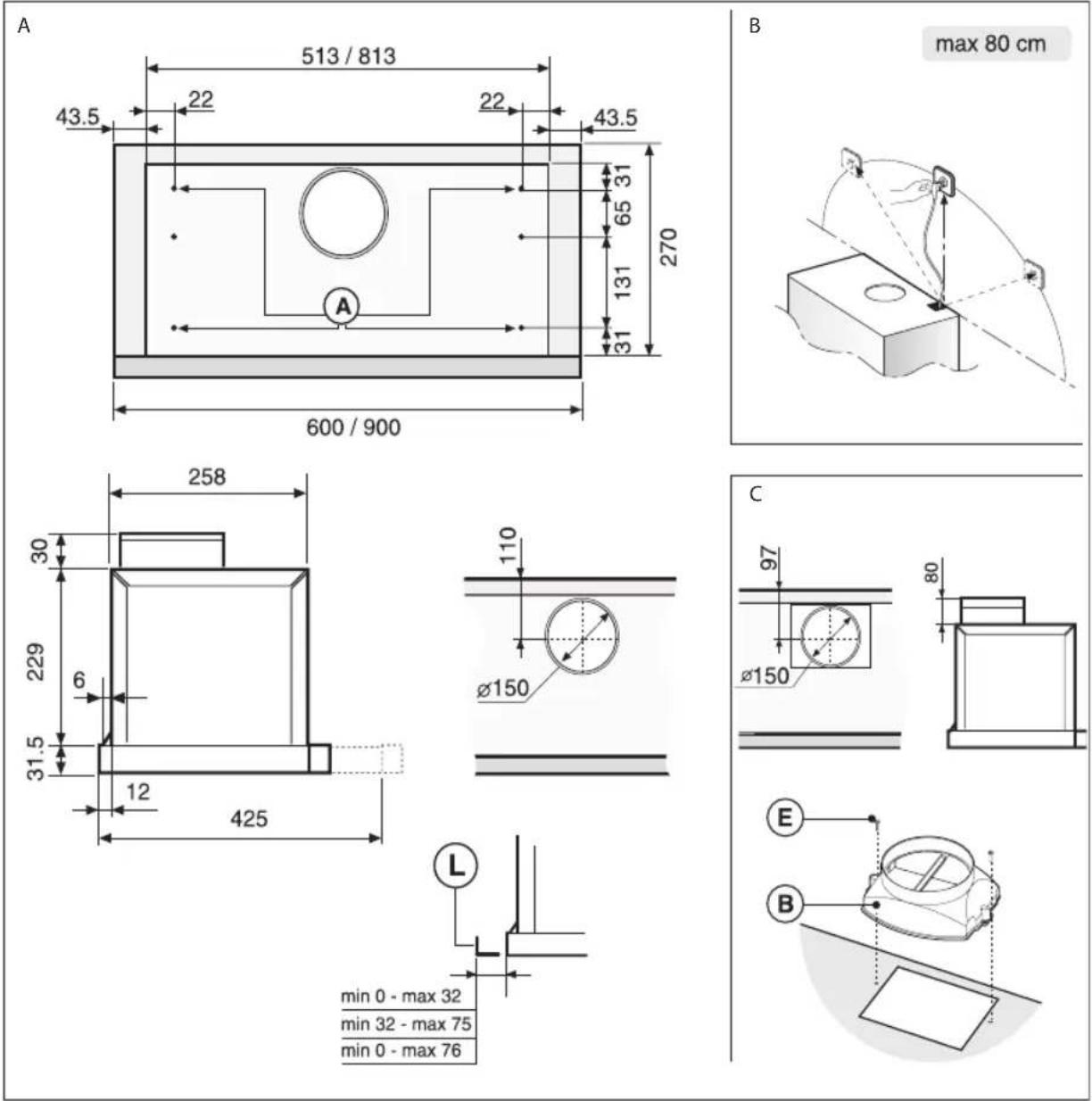

Для кріплення використовуйте чотири гвинти (А) залежно від виду меблів, просвердлюючи отвори згідно зі схемою (мал. 1А). Для правильного встановлення вирівняйте лицьову панель витяжки з дверцятами начіпної шафи, відрегулюйте L-образну розпірку Р за допомогою гвинтів (мал. 2), потім присуньте тильну частину пристрою впритул до панелі.

ПІДКЛЮЧЕННЯ ІЗ ВІДВЕДЕННЯМ ПОВІТРЯ

У разі такого способу монтажу витяжка здійснює відведення повітря через зовнішню стіну будови або через наявну вентиляційну шахту. З цією метою необхідно придбати розсувну незаймисту димохідну трубу, яка відповідає чинним нормативам, і з'єднати її з фланцем В (мал. 3).

ПІДКЛЮЧЕННЯ В РЕЖИМІ РЕЦИРКУЛЯЦІЇ

Для того щоб витяжка працювала в режимі рециркуляції, Вам необхідно придбати фільтри з активованим вугіллям.

Для того щоб встановити вугільні фільтри, виконайте такі дії:

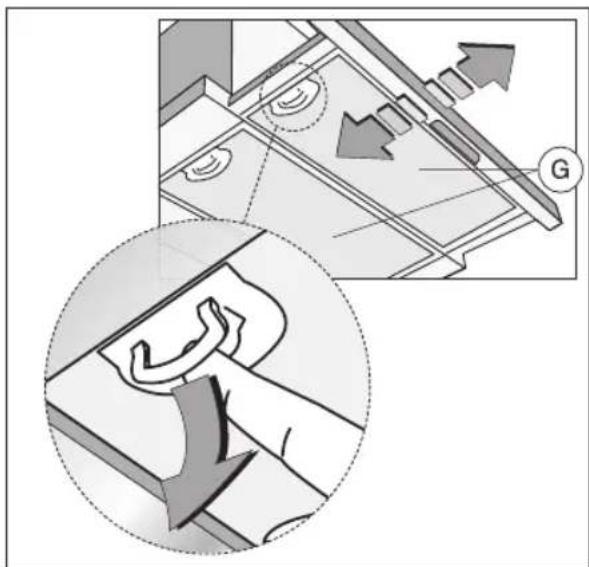

• зніміть жировловлювальні фільтри G (мал. 5);
- надягніть вугільні фільтри на двигун витяжки і поверніть їх на 90° до клацання (мал. 6);
• встановіть на місце жировловлювальні фільтри.

У режимі рециркуляції очищене повітря повертається до приміщення через з'єднувальний повітропровід, що він проходить крізь кухонну шафу, в якій встановлена витяжка, і з'єднаний з кільцем В (мал. 4).

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Рекомендується вмикати кухонну витяжку перед початком приготування будь-якої страви. Після завершення приготування рекомендується залишити витяжку включеною на 15 хвилин для повного видалення випарів і чаду.

Справна робота витяжки залежить від правильного и регулярного технічного обслуговування, зокрема – від догляду за фільтрами-жировловлювачами і за вугільними фільтрами.

Фільтри-жировловлювачі затримують жирні частки з повітря, тому швидкість їх засмічення залежить від регулярності використання витяжки.

Алюмінієві жировловлювальні фільтри необхідно мити не рідше одного разу на 2 місяці, щоб запобігти загорянню, таким чином:

• зніміть фільтр із решітки та промийте його в розчині з нейтральним мийним засобом до розм'якшення жирного нальоту;
  • промийте фільтр великою кількістю теплої води та просушіть.

Алюмінієві жировловлювальні фільтри можна також мити в посудомийній машині. Після кількох мийок колір алюмінієвих фільтрів може змінитися. Це не впливає на якість роботи фільтрів і не є підставою для їх заміни.

У разі недотримання інструкцій із заміни та чистки фільтрів може виникнути небезпека загоряння фільтрів-жировловлювачів.

Вугільні фільтри служать для очищення повітря, яке потім повертається до приміщення. Вугільні фільтри не миються і не відновлюються, а замінюються не рідше, ніж раз на 4 місяці експлуатації витяжки. Строк служби активованого вугілля залежить від тривалості експлуатації витяжки, площі кухні та регулярності чистки фільтрів-жировловлювачів.

Жировловлювальні фільтри необхідно ретельно просушити перед встановленням у витяжку.

Регулярно протирайте витяжку ззовні й усередині за допомогою вологої ганчірки, змоченої в нейтральному неабразивному мийному засобі.

Лампи витяжки служать для освітлення варильної панелі під час приготування їжі і не розраховані на тривалу роботу для звичайного освітлення приміщення. Довготривале використання ламп витяжки значно скорочує строк їхньої служби.

ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ЗАМІНА ГАЛОГЕННИХ ЛАМП

Для заміни галогенних ламп В зніміть скляну кришку С, підчепивши її викруткою в спеціальних пазах. Замініть неробочі лампи на лампи такого само типу (мал. 7).

Увага!

Не торкайтеся ламп голіруч.

ПАНЕЛЬ КЕРУВАННЯ

сивного режиму блимає індикатор.

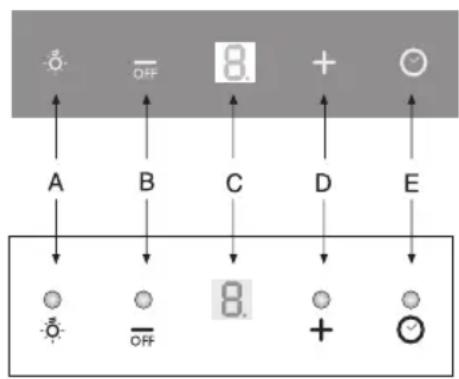

Клавіша А – вмикає/вимикає підсвічування.

Клавіша В – вмикає/вимикає витяжку. Витяжка вмикається на 1-й швидкості. Якщо витяжку включено, натисніть кнопку на 2 секунди, щоб відключити її. Якщо витяжка працює на 1-й швидкості, не треба тримати кнопку натиснутою для її відключення. Зменшує швидкість роботи двигуна.

Дисплей С – показує поточну швидкість двигуна й сигналізує про роботу таймера.

Клавіша D – вмикає витяжку, збільшує швидкість двигуна. Натискання клавіші 3-ї швидкості викликає активацію функції ІНТЕНСИВНИЙ РЕЖИМ на 10 хвилин, після закінчення яких поновлюється швидкість роботи, активна в момент вмикання цієї функції. Під час інтен-

Клавіша Е – активує функцію ТАЙМЕР на 15 хвилин, після закінчення яких витяжка вимикається. Таймер вимикається повторним натисканням кнопки Е. Коли функцію «Таймер» увімкнено, на дисплеї блиматиме крапка (десяткове значення). Якщо працює інтенсивний режим, увімкнути функцію «Таймер» неможна.

У разі натискання кнопки E протягом 2 секунд за умови ввімкненої витяжки вмикається функція ЧИСТЕ ПОВІТРЯ. Ця функція вмикає двигун на 1-й швидкості на 10 хвилин щогодини. У процесі роботи на дисплеї з'являється відповідна індикація. Після закінчення цього часу двигун вимикається, і на дисплеї з'являється літера С до наступного запуску двигуна на 10 хвилин після закінчення 50 хвилин.

ІНДИКАЦІЯ ЗАБРУДНЕННЯ ФІЛЬТРІВ

Ця модель має функцію автоматичного визначення рівня забруднення жирових і вугільних фільтрів.

• Коли на дисплеї С блимає символ F поперемінно із вибраною швидкістю роботи витяжки (наприклад, 1 и F), необхідно вимити металеві жирові фільтри.
• Коли на дисплеї С блимає символ А поперемінно з вибраною швидкістю роботи витяжки (наприклад, 1 и А), необхідно замінити вугільний фільтр.

Після встановлення чистого фільтра необхідно обнулити електронну пам'ять, натиснувши кнопку А приблизно на 5 секунд до припинення блимання.

Увага!

Якщо висувна каретка зачинена на завданій швидкості 2, після її відчинення витяжка вмикається на тій самій швидкості, на якій її було вимкнено.

ВИРОБНИК НЕ НЕСЕ ЖОДНОЇ ВІДПОВІДАЛЬНОСТІ ЗА ЗБИТКИ, ЗАВДАНІ НЕДОТРИМАННЯМ ВИЩЕВКАЗАНИХ РЕКОМЕНДАЦІЙ.

ВИРОБНИК ЗАЛИШАЄ ЗА СОБОЮ ПРАВО ВНОСИТИ ЗМІНИ В ДИЗАЙН І ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВИ-ТЯЖОК БЕЗ ПОПЕРЕДНЬОГО ПОВІДОМЛЕННЯ.

Мал. 1

Мал. 2

Мал. 3

Мал. 4

Інструкцію в електронному вигляді можна завантажити на сайті www.freggia.com
