CHX16X - Okap kuchenny Freggia - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia CHX16X Freggia w formacie PDF.
| Typ produktu | Okap kuchenny |
| Model | CHX16X |
| Marka | Freggia |
| Wydajność | 400 m³/h |
| Liczba prędkości | 3 |
| Oświetlenie | Lampy halogenowe |
| Filtry przeciwtłuszczowe | Aluminiowe, myte w zmywarce lub ręcznie |
| Filtry węglowe | Wymienne, co 4 miesiące |
| Napięcie zasilania | 220-240 V / 50 Hz |
| Moc silnika | ok. 200 W |
| Minimalna odległość od płyty kuchennej | 65 cm |
| Szerokość | 60 cm (dostępne warianty: 50-90 cm) |
| Głębokość | ok. 50 cm |
| Wysokość (z kominem) | zależna od montażu |
| Waga | ok. 10 kg |
| Tryby pracy | Wyciąg (odprowadzenie na zewnątrz) / Filtracja (recyrkulacja) |
| Poziom hałasu | niski |
| Klasa izolacji | II |
| Gwarancja | Standardowa (szczegóły w dokumentacji) |
Często zadawane pytania - CHX16X Freggia
Pytania użytkowników dotyczące CHX16X Freggia
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap kuchenny w formacie PDF za darmo! Znajdź swoją instrukcję CHX16X - Freggia i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. CHX16X marki Freggia.
INSTRUKCJA OBSŁUGI CHX16X Freggia
Wysoka wydajność – 400 m³

Lampy halogenowe

Niski poziom hałasu
• Trwałe, przeciwtłuszczowe filtry aluminiowe
• Wydajne, wymienne filtry węglowe
Dziękujemy Państwu za dokonanie zakupu okapu kuchennego marki Freggia.
Prosimy o uważne przeczytanie niniejszej instrukcji, ponieważ zawiera istotne uwagi dotyczące bezpiecznej instalacji, eksploatacji i konserwacji urządzenia.
Zachowajcie ją Państwo do wykorzystania w przyszłości.

UWAGA! Ważne informacje dotyczące bezpieczeństwa.

PRZYDATNA INFORMACJA: Dodatkowe informacje na temat funkcjonowania urządzenia.

WSKAZÓWKA: Porady i wskazówki dotyczące eksploatacji urządzenia.
SPIS TREŚCI
GŁÓWNE ZALETY....22
SPIS TREŚCI....23
INFORMACJE OGÓLNE....24
ŚRODKI OSTROŻNOŚCI....24
INSTALACJA I PODŁĄCZENIE....25
ZALECENIA OGÓLNE....25
PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ....25
INSTRUKCJA INSTALACJI....25
MONTAŻ OKAPU W WISZĄCEJ SZAFCE KUCHENNEJ....26
MONTAŻ OKAPU NA ŚCIANIE....26
MONTAŻ KOMINA OZDOBNEGO....26
PODŁĄCZENIE OKAPU W WERSJI Z ZASYSANIEM....26
PODŁĄCZENIE OKAPU W WERSJI FILTRUJĄCEJ....26
EKSPLOATACJA I KONSERWACJA....27
WYMIANA LAMP HALOGENOWYCH....27
PANEL STEROWANIA....28
CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA....29
CZEŚCI ZAMIENNE....29
CZYNNOŚCI SERWISOWE....29
INFOLINIA SERWISOWA....29
INFORMACJE OGÓLNE
Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji.
Urządzenie zostało zaprojektowane do pracy w następujących wersjach:
• w wersji zasysającej (odprowadzenie powietrza na zewnątrz),
• w wersji filtrującej (recyrkulacja powietrza wewnątrz pomieszczenia).
ŚRODKI OSTROŻNOŚCI
Uwaga! Nie nale
Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10 ^-5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w danym kraju.
- PRZED PODŁĄCZENIEM DO SIECI ELEKTRYCZNEJ:
- Skontrolować tabliczkę znamionową (znajducą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i, że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości należy zwrócić się do wykwalifikowanego elektryka.
- Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub w autoryzowanym serwisie.
- Urządzenie powinno być podłączone do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.
Uwaga! W niekt
W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie, dlatego zaleca się:
- Nie kontrolować stanu filtrów, gdy okap jest włączony.
- Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia, gdyż mogą być gorące.
- Nie przygotowywać potraw przy użyciu otwartego ognia pod okapem.
- Unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar.
• Stale kontrolować smażone potrawy, aby uniknąć zapalenia wrzącego oleju. - Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji.
- Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, motorycznymi, czuciowymi, sensorycznymi, umysłowymi lub osoby, które nie posiadają wystarczającej wiedzy w zakresie użytkowania urządzenia, chyba, że będą one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostaną poinstruowane w zakresie użytkowania urządzenia.
- Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia.
- Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.
Niniejsze urządzenie oznaczone jest zgodnie z Dyrektywą Europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) oraz polską ustawą o zużytem sprzęcie. Upewniając się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.
INFORMACJE OGÓLNE
Symbol przekreślonego kontenera podany na produkcie lub na dołączonej do niego dokumentacji oznacza, że produkt ten nie jest klasyfikowany jako odpad gospodarstwa domowego, w związku z czym musi być przekazany w stosownym punkcie zbiórki w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami w zakresie utylizacji odpadów.
Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.
Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności odcinając kabel elektryczny.
INSTALACJA I PODŁĄCZENIE
ZALECENIA OGÓLNE
Minimalna odległość między palnikami gazowymi lub powierzchnią płyty i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Jeżeli w instrukcji instalacji kuchenki gazowej lub elektrycznej przewidziana została inna odległość, należy ją zastosować.
Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna.
Przed przystąpieniem do montażu, należy wyjąć filtr w celu łatwiejszego manipulowania urządzeniem.
W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.
Sugeruje się, aby używać przewodu do oprowadzania powietrza o takiej samej średnicy, jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.
PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Uwaga!
Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

Uwaga!
Przed przystąpieniem do czynności montażowych należy założyć rękawice ochronne.
Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.
Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:
- przewód brązowy - L linia
• przewód niebieski - N zerowy
Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy.
Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem i siecią należy umieścić wyłącznik wielobiegunowy ze stykami w odległości przynajmniej 3mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.
INSTRUKCJA INSTALACJI
Aby dokonać prawidłowej instalacji okapu, należy postępować według następującego schematu:
- zamontować okap w dolnej części półki wiszącej
- dokonać wyboru wersji: zasysającej lub filtrującej
INSTALACJA I PODŁĄCZENIE
MONTAŻ OKAPU W WISZĄCEJ SZAFCE KUCHENNEJ
- Wywiercić 4 otwory w szafce kuchennej, przestrzegając wymiarów wskazanych na rysunkach 1A-1B.
- Umieścić okap pod szafką kuchenną i przymocować go za pomocą 4 śrub (nie wchodzą w skład zestawu) odpowiednimi dla danego typu mebla.
MONTAŻ OKAPU NA ŚCIANIE
- Wywiercić 4 otwory w ścianie, przestrzegając wymiarów wskazanych na rysunkach 2A-2C.
- Zawiesić okap na ścianie w 2 otworach H, wypoziomować go, a następnie ostatecznie przymocować do ściany wykorzystując w tym celu dwa dolne otwory pomocnicze I (Rys 2B).

Wskazówka:
W zależności od wariantu montażu należy użyć śrub (wkrętów) i kołków rozporowych odpowiadających typowi ściany (np. żelbeton, płyta kartonowo-gipsowa itd.). Jeśli śruby i wkręty wchodzą w skład zestawu należy upewnić się, że są one odpowiednie dla typu ściany, na której ma być zamontowany okap.
MONTAŻ KOMINA OZDOBNEGO

Uwaga!
Kominy ozdobne nie wchodzą w skład zestawu. Można je dokupić oddzielnie.
- W obrębie przestrzeni zajmowanej przez komin ozdobny należy zapewnić zasilanie elektryczne.
- Jeśli urządzenie ma być zainstalowane w wersji z zasysaniem, należy przygotować otwór wylotu powietrza (Rys. 1A – 1B).

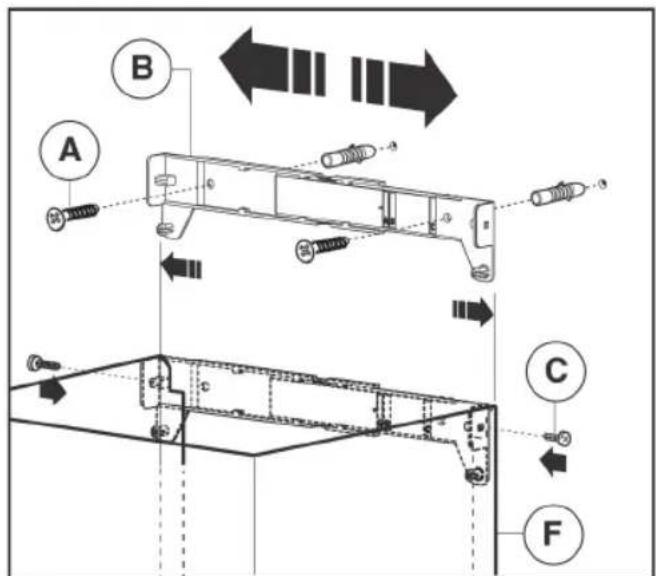

- Wyregulować szerokość wspornika górnego komina (Rys. 4). Następnie przymocować wspornik do ściany, regulując wkręty A (Rys. 4) w taki sposób, aby znalazł się on w jednej osi z okapem, zachowując odległość od sufitu wskazaną na (Rys. 2B). Połączyć giętki przewód rurowy (nie znajduje się w zestawie) z kołnierzem D (Rys. 1A).
- Włożyć górny łącznik F do wnętrza dolnego łącznika G, a następnie zawiesić komin ozdobny na ścianie, jak przedstawiono na rysunku 4.
- Przesunąć górny łącznik F do wspornika i przymocować go za pomocą wkrętów C (Rys. 4).
PODŁĄCZENIE OKAPU W WERSJI Z ZASYSANIEM
Przy takim sposobie instalacji urządzenie usuwa opary na zewnątrz przez ścianę zewnętrzną budynku lub przez istniejący szyb wentylacyjny. Decydując się na wersję z zasysaniem należy dokonać zakupu rury ściennej teleskopowej zgodnej z obowiązującymi przepisami i połączyć ją z kołnierzem D (Rys. 1A), zamontowanym wcześniej w sposób pokazany na rysunku 6.
PODŁĄCZENIE OKAPU W WERSJI FILTRUJĄCEJ
W wersji filtrującej oczyszczone powietrze wraca do pomieszczenia.
- Wyjąć filtry przeciwtłuszczowe G w sposób pokazany na rysunku 10.
- Zamontować filtry węglowe na zespole zasysania znajdującym się wewnątrz okapu, wyśrodkować je i obrócić o 90° tak, aby trafiły na swoje miejsce (Rys. 11).
- Zamknąć otwór odprowadzania powietrza zaślepką B, w sposób pokazany na rysunku 7.
- Wyjąć deflektor C, jak przedstawiono na rysunku 9 (fazy 1 – 2) i zainstalować go we właściwym miejscu, jak przedstawiono w fazie 3.
- Przy pomocy nożyka wyjąć korek zamykający D (Rys. 9, faza 4).
- Zamknąć otwór, jak przedstawiono w fazie 5 na rysunku 9.
- Zamontować na miejsce filtry przeciwtłuszczowe (Rys. 10)
INSTALACJA I PODŁĄCZENIE
Uwaga!
Aby okap mógł pracować w trybie filtracji należy zaopatrzyć się w filtry z węglem aktywnym.
EKSPLOATACJA I KONSERWACJA
Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Po zakończeniu gotowania zaleca się nie wyłącaźć urządzenia przez około 15 minut w celu całkowitego usunięcia nieświeżego powietrza.
Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją, przy czym szczególną uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.
Filtry przeciwłuszczowe mają za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażone są na zatkanie, które może nastąpić w rożnym czasie, zależnie od eksploatacji urządzenia.
Aby zapobiec ewentualnemu ryzyku pożaru aluminiowe filtry przeciwtłuszczowe należy myć nie rzadziej niż co 2 miesiące w następujący sposób:
• wyjąć filtr z ramki i zanużyć go w roztworze płynnego detergentu w celu zmiękczenia tłustego nalotu i umyć;
- wypłukać filtr dużą ilością ciepłej wody i wysuszyć.
Aluminiowe filtry przeciwtłuszczowe można myć także w zwywarce przy niskej temperaturze i krótkich cyklach mycia. Po kilku cyklach mycia może dojść do odbarwienia aluminiowych filtrów przeciwtłuszczowych. Nie wpływa to na ich jakość i nie stanowi powodu do reklamacji w celu ewentualnej wymiany.
W przypadku nieprzestrzegania instrukcji w kwestii wymiany i czyszczenia filtrów może dojść do ich zapłonu.
Filtry węglowe służą do oczyszczania powietrza, które następnie wraca do otoczenia oraz zatrzymują nieprzyjemne zapachy powstające podczas gotowania. Filtry z węglem aktywnym są nieregenerowane i muszą być wymieniane nie rzadziej niż 4 miesiące. Nasycenie węgla aktywnego zależy od intensywności użycia urządzenia, rodzaju kuchenki oraz częstotliwości czyszczenia filtra przeciwłuszczowego.
Uwaga!
Filtry przeciwtłuszczowe należy dokładnie wysuszyć przed zamontowaniem do okapu.
Wskazówka:
Należy regularnie czyścić okap z zewnątrz i wewnątrz używając ściereczki nawilżonej wodą lub neutralnym środkiem myjącym w płynie, który nie porysuje okapu.
Uwaga!
Nieprzestrzeganie wskazówek dotyczących czyszczenia okapu i wymiany oraz czyszczenia filtrów powoduje ryzyko pożaru. Dlatego też, zaleca się przestrzeganie podanych zaleceń.
WYMIANA LAMP HALOGENOWYCH
Urządzenie wyposażone jest w lampy halogenowe, które w porównaniu do zwykłych żarówek mogą w znacznym stopniu zmniejszyć zużycie energii i mają dłuższą żywotność.
Aby wymienić lampy halogenowe należy zdjąć panele przeciwtłuszczowe G, jak pokazano na rysunku 10. Wymienić lampy na taki sam typ i o takiej samej mocy, jak w urządzeniu.
Uwaga!
Nie dotykać lamp gołymi rękami.
PANEL STEROWANIA

A – włączanie/wyłączanie oświetlenia
B – wyłączanie okapu
C – pierwsza prędkość
D – druga prędkość
E – trzecia prędkość
CZEŚCI ZAMIENNE I OBSŁUGA SERWISOWA
Wszystkie nasze produkty przed opuszczeniem fabryki zostały wyregulowane i przetestowane przez wykwalifikowany personel aby zapewnić im jak najlepsze parametry pracy.
CZEŚCI ZAMIENNE
W przypadku prac konserwacyjnych używać tylko oryginalnych części. Nie naprawiać, ani nie wymieniać jakichkolwiek elementów, które nie są wymienione w niniejszej instrukcji. Wszelkie czynności serwisowe i naprawy muszą być przeprowadzane przez autoryzowany punkt serwisowy.

Wskazówka:
Części zamienne lub akcesoria można zamówić dzwoniąc na infolinię serwisową: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.
CZYNNOŚCI SERWISOWE
Wszystkie czynności związane z konserwacją i naprawami urządzeń powinny być przeprowadzane przez wykwalifikowany personel.
Jeśli zajdzie konieczność przeprowadzenia czynności serwisowych i/lub wymiany części zamiennych, należy skontaktować się z autoryzowanym punktem serwisowym za pośrednictwem infolinii serwisowej: 801 007 158 - dla krajowych połączeń stacjonarnych, 222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych.

Wskazówka:
Zaleca się zapisanie nazwy modelu i numeru seryjnego lub naklejenie na czwartej stronie okładki niniejszej instrukcji specjalnej naklejki zawierającej powyższe dane.
Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji.
Nieposiadanie dokumentu zakupu powoduje utratę prawa do napraw gwarancyjnych.
- Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy bez autoryzacji FREDZHA Sp. z o.o. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
- Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę praw gwarancyjnych.
Jeśli zajdzie potrzeba skontaktowania się z serwisem, prosimy dzwonić pod numer infolinii FREDZHA Sp. z o.o.
INFOLINIA SERWISOWA
801 007 158 - dla krajowych połączeń stacjonarnych
222 282 158 - dla krajowych i zagranicznych połączeń komórkowych i stacjonarnych
222 668 108 - fax dla krajowych jak i zagranicznych połączeń
Opłata zgodna z taryfą operatora.
Producent nie ponosi odpowiedzialności za błędy i nieścisłości powstałe w druku niniejszej instrukcji.
Rysunki w tej instrukcji są jedynie orientacyjne. Producent zastrzega sobie również prawo do wprowadzania modyfikacji w produkowanych przez siebie wyrobach, jeśli uzna to za niezbędne lub użyteczne, w tym także będące w interesie konsumenta, bez zmian podstawowych cech dotyczących działania i bezpieczeństwa.


Rys. 1


| CM | D |
| 50 | 458 |
| 55 | 508 |
| 60 | 558 |
| 70 | 658 |
| 80 | 758 |
| 90 | 858 |
| CM | E |
| 50 | 408 |
| 55 | 458 |
| 60 | 508 |
| 70 | 608 |
| 80 | 708 |
| 90 | 808 |

Rys. 2
